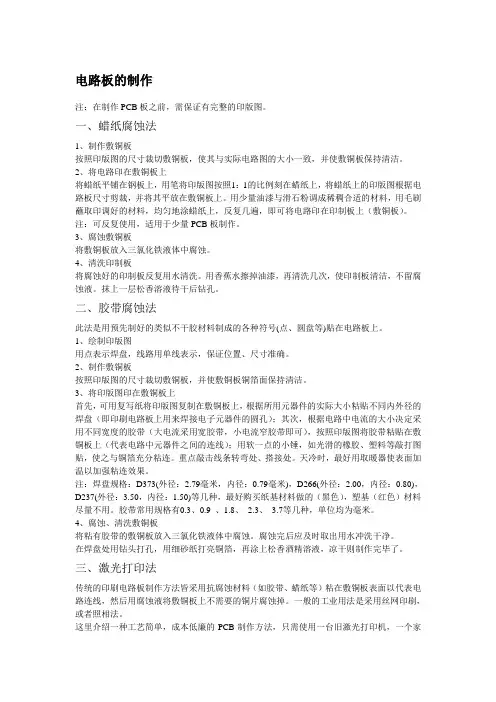

腐蚀pcb制作的五种方法
电路板的制作注：在制作PCB板之前，需保证有完整的印版图。
一、蜡纸腐蚀法1、制作敷铜板按照印版图的尺寸裁切敷铜板，使其与实际电路图的大小一致，并使敷铜板保持清洁。
2、将电路印在敷铜板上将蜡纸平铺在钢板上，用笔将印版图按照1：1的比例刻在蜡纸上，将蜡纸上的印版图根据电路板尺寸剪裁，并将其平放在敷铜板上。
用少量油漆与滑石粉调成稀稠合适的材料，用毛刷蘸取印调好的材料，均匀地涂蜡纸上，反复几遍，即可将电路印在印制板上（敷铜板）。
注：可反复使用，适用于少量PCB板制作。
3、腐蚀敷铜板将敷铜板放入三氯化铁液体中腐蚀。
4、清洗印制板将腐蚀好的印制板反复用水清洗。
用香蕉水擦掉油漆，再清洗几次，使印制板清洁，不留腐蚀液。
抹上一层松香溶液待干后钻孔。
二、胶带腐蚀法此法是用预先制好的类似不干胶材料制成的各种符号(点、圆盘等)贴在电路板上。
1、绘制印版图用点表示焊盘，线路用单线表示，保证位置、尺寸准确。
2、制作敷铜板按照印版图的尺寸裁切敷铜板，并使敷铜板铜箔面保持清洁。
3、将印版图印在敷铜板上首先，可用复写纸将印版图复制在敷铜板上，根据所用元器件的实际大小粘贴不同内外径的焊盘（即印刷电路板上用来焊接电子元器件的圆孔）；其次，根据电路中电流的大小决定采用不同宽度的胶带（大电流采用宽胶带，小电流窄胶带即可），按照印版图将胶带粘贴在敷铜板上（代表电路中元器件之间的连线）；用软一点的小锤，如光滑的橡胶、塑料等敲打图贴，使之与铜箔充分粘连。
重点敲击线条转弯处、搭接处。
天冷时，最好用取暖器使表面加温以加强粘连效果。
注：焊盘规格：D373(外径：2.79毫米，内径：0.79毫米)，D266(外径：2.00，内径：0.80)，D237(外径：3.50，内径：1.50)等几种，最好购买纸基材料做的（黑色），塑基（红色）材料尽量不用。
胶带常用规格有0.3、0.9 、1.8、2.3、3.7等几种，单位均为毫米。
4、腐蚀、清洗敷铜板将粘有胶带的敷铜板放入三氯化铁液体中腐蚀。
