滚动轴承基本知识
滚动轴承的基础知识
滚动轴承的基础知识★滚动轴承的最高允许转速通常由允许的工作温度确定，旋转速度极限是能够不产生烧结、过热、持续运转的经验的速度允许值。
轴承的迹象转速因轴承结构尺寸、保持架结构、材料、轴承负荷、润滑方法、包括轴承周围的冷却情况而各异。
★滚动轴承长寿命的根本条件：使用合适的安装工具，认真负责地操作以及安装现场的清洁。
★热力学参考转速和动力学允许转速表现了轴承的高速适应性能★如何提高轴承的允许转速—提高轴承的尺寸精度、旋转精度以及配合部位的精度，采用的润滑冷却方式，使用特殊形式的保持架都可以达到。
一、轴承游隙轴承在安装前的游隙与安装后在工作温度下的游隙（工作游隙）是有所不同的；通常：工作游隙小于安装前的游隙。
☆设定轴向游隙时必须考虑热膨胀二、影响轴承游隙的因素1、由温度引起的径向游隙的减少ΔGrt=Δtα(d + D)/2 mm式中：α—钢的线膨胀系数α=0.000011/k当轴承有热量输入或输出时，它的径向间隙会有更大的变化；当通过轴传入热量或通过轴承座散热时，径向间隙就会减小；如果由轴承座传入热量或由轴散热，径向间隙就会加大；起动过程短，迅速达到工作转速的轴承，轴承套圈间的温度差比稳定状态时的温差大；为了避免轴承有害的预负荷和变形，应使轴承缓慢起动或选择比工作温度下需要的理论有隙更大的轴承有隙——高速轴承游隙大的原因2、由过盈配合引起的径向游隙减小轴承内圈滚道的扩张量可近似取为其配合过盈量的80％而外圈的收缩量可大致定为其过盈量的70％（先决条件：实心钢轴，正常的钢制轴承座）。
3、滚动轴承运转中的内部游隙的大小，对疲劳寿命、振动、噪声、温升等轴承性能影响很大。
选择轴承内部游隙，对于决定了结构尺寸的轴承是一项重要研究项目。
☆角接触球轴承的极限转速与接触角有关、接触角大极限转速低，反之则高。
☆安装角接触球轴承轴与轴承座间不允许发生任何的偏斜，不然就会对轴承的寿命有严重的影响。
★球轴承、圆柱滚子轴承的游隙是不可调整的，圆锥滚子轴承的游隙是可以根据需要进行调整的。
轴承基础知识
常用类型以及特点
圆柱滚子轴承
特点 类型代号 N 用以受较大的径向载荷，内外圈间可做自由轴向移动， 不能受轴向载荷。滚子与套圈间是线接触，只允许有 很小角位移。
常用类型以及特点
滚针轴承
特点 滚子直径<5mm，长度与直径比为3～10 价格低，径向承载能力大，外经尺寸最小
滚动轴承的选择
转速高，载荷小，要求旋转精度高时选用球轴承。 转速低，载荷较大或有冲击载荷时选用滚子轴承。
轴承基本知识
构造
滚动轴承由内圈，外圈，滚动体，保持架组成 内外圈，滚动体强度高，常用耐磨性好的铬锰高碳钢 保持架采用较软材料制作，防止相邻滚动体的摩擦
与滑动轴承相比优缺点
优点
缺点
效率高
承受冲击载荷能力较差
径向游隙小
高速重载下轴承寿命较
同尺寸轴颈宽度小
低
组合结构较简单
振动及噪声较大
润滑少易密封不含有色金 径向尺寸比滑动轴承大
滚动轴承的选择
为了便于安装拆卸和调整间隙，常选用内外圈可分离 的分离型轴承。
轴承的代号
前置代号 基本代号 后制代号
类型代号 尺寸系列代号 内径代号
类型代号
用数字和字母表示不同类型的轴承
尺寸系列代号
两位数字组成 ，前一位数字表示宽度系列，后一位数 字表示直径系列。 尺寸系列表示内径相同的轴承可具有不同的外经，而 同样的外经又有不同的宽度，由此满足各种不同的承 载能力。
属
常用类型以及特点
调心球轴承
特点 类型代号 1 双排钢球，外滚道为内球面形，具有自动调心性能， 主要承受径向载荷
常用类型以及特点
圆锥滚子轴承
特点 类型代号 3 能同时受径向和单向轴向载荷，承载能力大。内外圈 可分离，安装时可以调整游隙。成对适用，允许角度 偏斜较小
滚动轴承基础知识
滚动轴承基础知识轴承有滑动轴承和滚动轴承两种，它们的作用是支持轴旋转及承受轴上的载荷。
由于滚动轴承的摩擦阻力小，所以在生产中使用比较广泛。
滚动轴承是标准组件，由专门的工厂生产，需用时可根据要求确定型号，选购即可。
在设计机器时，不必画滚动轴承的零件图，只要在装配图中按规定画出即可。
一、滚动轴承的种类滚动轴承的种类有很多，但他们的结构大致相似，一般由四个元件组成，如图13－38所示。
滚动轴承按其受力方向可分为三类：1. 向心轴承--主要承受径向力，如图13－38a所示深沟球轴承。
2. 推力轴承--只承受轴向力，如图13－38b所示推力球轴承。
3. 向心推力轴承--同时承受径向和轴向力，如图13－38c所示圆锥滚子轴承。
图13－38 滚动轴承二、滚动轴承的代号滚动轴承的种类很多。
为了便于选用，国家标准规定用代号来表示滚动轴承。
代号能表示出滚动轴承的结构，尺寸，公差等级和技术性能等特性。
滚动轴承代号用字母加数字组成。
完整的代号包括前置代号、基本代号和后置代号三部分。
基本代号表示轴承的基本类型，结构和尺寸，是轴承代号的基础。
1. 基本代号的组成基本代号由轴承类型代号，尺寸系列代号和内径代号三部分自左至右顺序排列组成。
（1）类型代号类型代号用数字或字母。
数字和字母含义见表13－6。
表13-6 滚动轴承的类型代号类型代号有的可以省略。
双列角接触球轴承的代号"0"均不写；调心轴承的代号"1"有时亦可省略。
区分类型的另一重要标志是标准号，每一类轴承都有一个标准编号，例如，双列角接触球轴承标准编号为GB/T 296－1994；调心球轴承标准编号为GB/T 281－1994。
（2）尺寸系列代号尺寸系列代号由轴承的宽（高）度系列代号（一位数字）和直径系列代号（一位数字）左右排列组成。
它反映了同种轴承在内圈孔径相同时内、外圈的宽度，厚度的不同及滚动体大小不同。
显然，尺寸系列代号不同的轴承其外廓尺寸不同，承载能力也不同。
滚动轴承基础知识
滚动轴承的基本知识如图：滚动轴承一般由外圈l、内圈2、滚动体3和保持架4组成。
在外圈的内表面和内圈的外表面上，通常都制有凹槽滚道，滚动体就沿着这滚道运动。
保持架将滚动体彼此隔开，使其均匀分布。
一般内圈与轴配合较紧，随轴转动；外圈与轴承座或机壳配合较松，但不转动。
也可以是外圈旋转而内圈不转动。
(a) (b)一、滚动轴承的类型(如图)：按滚动体的形状可分为：(1)球轴承一滚动体是球；(2)滚子轴承：包括短圆柱滚子、圆锥滚子、鼓形滚子、螺旋滚子、长圆柱滚子、滚针。
滚动体可以是单列、双列和多列。
二、滚动轴承的代号：我国规定了用汉语拼音字母和七位数字组成的代号，以表示轴承类型、尺寸、精度和结构特点，并打印在轴承的端面上。
代号的意义如下：1、尺寸代号：右起第一、二位数字代表内径尺寸，其表示方法见表1求，同一内径d的轴承，采用大小不同的滚动体，因而外径D和宽度B随着变化，这种内径相同而外径不同的轴承系列称为直径系列。
3、类型代号：右起第四位数字表示轴承类型。
轴承主要类型及代号见表24、结构特点代号：右起五、六位数字表示轴承的结构特点（如有防尘毡圈、孔有锥度等特殊结构），若为正常结构，代号为0。
5、宽度系列代号：右起第七位数字表示宽度系列。
对内径外径相同度不同的轴承系列，称为宽度系列，若对宽度无特殊要求时，代号为0。
右起第四、五、六、七位代号为0时，可不标注，由于通常采用的轴承多为正常结构，对宽度也无特殊要求，故代号右起第五、六、七位数字均可省略，因此常见的代号只有四位数字。
6、精度等级：精度等级用字母表示。
国标中规定：滚动轴承的精度等级 分为C 、D 、E 、G 四级。
按字母顺序C 级精度最高，G 级精度最低。
一般机 器上多用G 级（称为标准级）轴承，故在代号中省去不写。
为保证轴承在机器中正常运行，除合理选择轴承类型型号外，还应正确 地解决轴与其相关零件之间的关系。
包括轴承组合的轴向固定、轴承组合的调整、轴承与其它零件的配合、装拆、润滑与密封等。
轴承基础知识(图文详解)
• （4）右起第五位数字--- 轴承类型 • 1 调心球轴承 • 2 调心滚子和推力滚子轴承（20、29） • 3 圆锥滚子轴承 • 4 双列深沟球轴承 • 5 推力球轴承（51、52） • 6 深沟球轴承 • 7 角接触球轴承 • N 圆拄滚子轴承 • NA 滚针轴承
当转子轴颈出现磨损时，磨损轻微可 以采用喷镀法，磨损严重可以采用镶套法。
轴承外圈与电机外壳孔的配合
例如：电机前侧轴承为6314，轴承外 径150mm，根据国家标准，电机外壳孔 选150K7，从孔的极限偏差表中可查上 偏差为+0.012,下偏差为-0.028。
Ø150
Ø150 +0.012 - 0.028
轴承基础知识
主要内容
一、轴承的基本结构组成 二、轴承的游隙 三、轴承配合间隙
滚动轴承的特点、结构和代号
• 1.1、滚动轴承的特点 • 1 ．由于滚动摩擦代替滑动摩擦，摩擦阻力小、起动快，起动阻力
矩小，效率高。 • 2 ．对于同一尺寸的轴颈滚动轴承的宽度小，可使机器轴向尺寸小
，结构紧凑。 • 3．运转精度高，径向游隙比较小并可用预紧完全消除。 • 4．冷却、润滑装置结构简单、维护保养方便。 • 5．不需要用有色金属，对轴的材料和热处理要求不高。 • 6．滚动轴承为标准化产品，统一设计、制造、大批量生产、成本
2.3.3安装方法 轴承的安装应根据轴承结构，尺寸大小和轴承部件的配合性 质而定，压力应直接加在紧配合得套圈端面上，不得通过滚动 体传递压力，轴承安装一般采用如下方法： a. 压入配合 轴承内圈与轴使紧配合，外圈与轴承座孔是较松配合时，可 用压力机将轴承先压装在轴上，然后将轴连同轴承一起装入轴 承座孔内，压装时在轴承内圈端面上，垫一软金属材料做的装 配套管（铜或软钢）。装配套管的内径应比轴颈直径略大，外 径直径应比轴承内圈挡边略小，以免压在保持架上。 轴承外圈与轴承座孔紧配合，内圈与轴为较松配合时，可将轴 承先压入轴承座孔内，这时装配套管的外径应略小于座孔的直 径。 如果轴承套圈与轴及座孔都是紧配合时，安装室内圈和外圈 要同时压入轴和座孔，装配套管的结构应能同时押紧轴承内圈 和外圈的端面。
轴承基础知识
轴承基础知识轴承的定义轴承是一个支撑轴的零件，它可以引导轴的旋转，也可以承受轴上空转的零件，轴承可分为滚动轴承和滑动轴承，一般来说的轴承指的是滚动轴承。
一、滚动轴承的定义将运转的轴与轴座之间的滑动摩擦变为滚动摩擦，从而减少摩擦损失的一种精密的机械元件，叫滚动轴承。
1、滚动轴承的结构及分类1.1结构滚动轴承（以下简称轴承）一般由内圈、外圈、滚动体和保持架组成。
（如图1.1）内圈与外圈之间装有若干个滚动体，由保持架使其保持一定的间隔以免相互接触和碰撞，从而进行圆滑的滚动。
轴承按照滚动体的列数，可以分为单列、双列和多列。
1）、内圈、外圈和滚动体内圈、外圈上滚动体滚动的部分称作滚动面。
球轴承套圈的滚动又称作沟道。
一般来说，内圈的内径、外圈的外径在安装时分别与轴和外壳有适当的配合。
推力轴承的内圈、外圈分别称作轴圈和座圈。
2）、滚动体滚动体分为球和滚子两大类，滚子根据其形状又分为圆柱滚子、圆锥滚子、球面滚子和滚针。
3）、保持架保持架将滚动体部分包围，使其在圆周方向保持一定的间隔。
保持架按工艺不同可分为冲压保持架、车制保持架、成形保持架和销式保持架。
按照材料不同可分为钢保持架、铜保持架、尼龙保持架及酚醛树脂保持架。
1.2分类轴承受负荷时作用于滚动面与滚动体之间的负荷方向与垂直于轴承中心线的平面内所形成的角度称作接触角，接触角小于45°主要承受径向负荷称为向心轴承，在45°~90°之间主要承受轴向负荷称为推力轴承，根据接触角和滚动体的不同，通用轴承分类如下：深沟球轴承（单、双列）向心球轴承角接触球轴承（单、双列）四点接触球轴承调心球轴承向心圆柱滚子轴承（单、双、四列）轴向心滚子轴承圆锥滚子轴承（单、双、四列）滚承滚针轴承（单、双列）动调心滚子轴承轴承推力球轴承推力球轴承（单、双列）推力角接触球轴承（单、双向）推力推力圆柱滚子轴承轴推力滚子轴承推力圆锥滚子轴承承推力滚针轴承推力调心滚子轴承2、滚动轴承的主要尺寸与基本代号方法2.1滚动轴承基本尺寸对于轴承的主要尺寸，国际标准化组织（ISO）为保证国际上的互换性和生产中的经济性，已制定了统一的国际标准[ISO15、ISO355、ISO104]，分别对向心轴承、圆锥滚子、推力轴承的主要外形尺寸作了相应的规定，即对轴承的内径、外径宽度以及倒角尺寸进行了系列化、标准化，我国标准也等效采用了ISO 标准的规定。
滚动轴承基础知识
滚动轴承基础知识一、轴承的定义轴承按功能定义是指：在轴承座孔（两者通常有相对运动）之间起支承作用而传递负荷，起定位作用而限制轴对于座孔（有时是座孔对于轴）的轴向位移的一种应用非常广泛的机械零件。
二、滚动轴承的结构1,一般由套圈（内圈和外圈或紧圈和活圈），滚动体和保持架构成。
2,内、外圈或紧、活圈之间装有若干滚动体，通过保持架将滚动体保持一定的间隔，进行圆滑的滚动。
但有不带内圈、外圈或保持架的轴承，但滚动轴承必须具有滚动体。
3, 滚动体分为钢球和滚子两大类, 滚子又称滚柱,其按形状不同可分为圆柱滚子、滚针、圆锥滚子、球面滚子等.三、滚动轴承的分类滚动轴承按其承受负荷方向可分为向心轴承和推力轴承，按滚动体的种类，可分为球轴承和滚子轴承。
（见附表P16）此外还有外球面球轴承，关节轴承等。
四、滚动轴承的结构特点（一），深沟球轴承俗称“0”类轴承，也叫向心深沟球轴承。
位于内圈、外圈上的滚道，呈略大于滚动球半径的半径圆弧横断面。
除开式（无密封圈、无防尘盖）之外，还有加钢板防尘盖的轴承，加橡胶密封圈的轴承，或者在外圈的外径上附有止动环的轴承，多采用钢板冲压保持架。
（二）调心球轴承俗称“1”类轴承，又称双列调心球轴承。
一般有两列钢球，内圈有两条滚道，外圈的滚道呈球面。
（三）圆柱滚子轴承俗称“2”类轴承，与深沟球轴承轴承相比，用圆柱形滚子代替钢球，用直母线滚道代替球沟，内、外圈可分离。
（四）调心滚子轴承俗称“3”类轴承，又称双列调心滚子轴承。
在有两条滚道的内圈和滚道为球面的外圈之间，装配有鼓形滚子（球面滚子）的轴承。
（五）滚针轴承俗称“4”类轴承.滚针轴承中组装有许多长度为其直径3倍～10倍的细长滚针。
（六）角接触球轴承俗称“6”类轴承，又称向心推力球轴承。
基本结构有一对套圈，一列钢球，一个保持架。
（七）圆锥滚子轴承俗称“7”类轴承，圆锥滚子作为滚动体组装在轴承中，由内圈的大挡边引导。
因是分离式，内圈和外圈可分别拆卸。
轴承基础知识培训
第二章 滚动轴承的代号
★后置代号
4、公差等级代号
代号对照
新标准
旧标准
P0
G
P6
E
P6X
EX
P5
D
P4
C
P2
B
示例对照
新标准
旧标准
6203
203
6203/P6
E 203
30210/P6X
Ex 7210
6203/P5
D 203
6203/P4
C 203
6203/P2
B 203
表示圆锥 滚子轴承
第二章 滚动轴承的代号
★后置代号
★游隙代号
★振动代号
★配置代号
★带附件轴承代号
小 C1 C2
Cm
C0
C3
C4
大
C5
加 Z1
速 Z2
度 Z3
型 Z4
V1 速 V2 度 V3 型 V4
DB 成对背对背安装 DF 成对面对面安装 DT 成对串联安装
轴承代号+附件代号 带紧定套 带退卸套 带内圈 带斜挡圈
第二章 滚动轴承的代号
轴承基础知识
第一章 滚动轴承的一般概念和分类
1、滚动轴承的组成
滚动轴承的四大件：
序号 部件
代号ห้องสมุดไป่ตู้
1 外圈
01
2 内圈
02
3 滚动体 04
4 保持架 07/46
07
46
外圈
保持架 滚动体
内圈
第一章 滚动轴承的一般概念和分类
1、滚动轴承的组成（续）
为了适用于某些特殊 的使用要求，有的轴承会 增加或减少一些零件。
示例 LNU205 RNU205 K81105 WS81105 GS81105 F619/5 KOW-51105 KIW-51106
滚动轴承基础知识培训ppt课件
设计：潘存云
a)单向
能同时承受较大的径向、
轴向联合载荷。因线性接
中
2’
触，承载能力大，内外圈
可分离，装拆方便，称对
使用。
只能承受轴向载荷，且作用线
必需与轴线重合。分为单、双
低
不允许 向两种。高速时，因滚动体离
心力大，球与保持架摩擦发热
严重，寿命较低，可用于轴向
载荷大、转速不高之处。
轴承名称、 类型及代号
号
注：
代表字母；
代表数字
1. 前置代号----成套轴承分部件代号。 2. 基本代号：表示轴承的基本类型、结构和尺寸。是轴承代号的基础，有三项
类型代号 ----左起第一位，为0（双列角接触球轴承 )则省略。
前置代号
表2-1 滚动轴承代号的排列顺序
基本代号
后置代号
（）
成套轴承分部 件代号
类 型
代 号
尺寸系列代号
若滚动体为球，可承受一定的轴向载荷。
0˚ <α<45˚ → 承受径向载荷为主； 45˚ <α<90˚ → 承受轴向载荷为主；
采用滚子轴承
α= 90˚ → 只能承受轴向载荷。
轴承类型 公称接触角
向心轴承主要承受径向载荷
径向接触
角接触
α= 0˚
0˚ <α<45˚ α
推力轴承主要承受轴向载荷
角接触
轴向接触
角偏差 ↑ → 影响轴承正常运转。
可采用调心轴承。
滚针轴承对轴线倾斜最敏感，应 紧可能避免在轴线有倾斜的情况下使 用。
θ
设计：潘存云
调心轴承
二、滚动轴承的代号
前置代号
表2-1 滚动轴承代号的排列顺序
滚动轴承的基础知识
其中内径代号看下表：
轴承公称内径 0.6到10（非整数） 内径代号 用公称内径毫米数直接 表示，在其与尺寸系列 代号之间用“/”分开。 用 公 称 内 径 毫米 数 直 接 表示 ，对深沟球轴承及 角接触球轴承7、8、9直 径 系 列 ， 内 径与 尺 寸 系 列代号之间用“/”分开 00 01 02 03 示 例 深沟球轴承618/2.5 d=2.5mm 深沟球轴承625 618/5 d=5mm
第3章
轴承的工艺设计
一、滚动轴承的公差与形位公差
一.
机械制图的基础知识
只做简单介绍，要求能看懂简单的图纸即可。
平面图形上的尺寸分为定形尺寸和定位尺寸两类 1、平面图形的尺寸 定形尺寸——指确定平面图形上几何元素形状大小的尺寸。一般情 况下确定几何图形所需的定形尺寸的个数是一定。 定位尺寸——指确定几何元素相对位置的尺寸。确定平面图形位置 需要两个方向的定位尺寸即长度和宽度。 注意：有时一个尺寸可以兼有定形和定位两种作用。
以角接触轴承为例：
上图符号的意义：
d : 轴承内径 D： 轴承外径 T： 轴承宽度（轴承装配高）B： 内圈宽度 C： 外圈宽度 α： 轴承接触角（°） rsmin: 轴承最小单向倒角 r1smin: 内、外圈窄端面最大单向倒角 r: 轴承装配倒角 r1: 内、外圈窄端面倒角 r3： 内、外圈非装配倒角 r8： 与“0”类轴承通用的内圈非装配倒角：内外圈锁口倒角 di: 内圈沟道直径 De: 外圈沟道直径 Ri： 内圈沟道曲率半径 Re: 外圈沟道曲率半径 ai: 内圈沟位置 ae: 外圈沟位置 d2: 内圈挡边直径 D2： 外圈挡边直径 t： 装配锁口高度
滚动轴承基础知识讲义
滚动轴承基础知识我国滚动轴承工业的发展概况什么是轴承：轴承是支撑轴或其它旋转件的零件。
它引导旋转运动并承受传递给支架的负荷。
滚动轴承与滑动轴承比较，由于其尺寸已经国际标准化，并且具有互换性好、维修方便、便于专业化大生产等特点，目前已发展成为现代化机械的重要精密配件之一，广泛的应用于汽车、拖拉机、机车车辆、船舶、飞机、雷达、机床、电机以及各种矿山、冶金、石化、轻纺、工程、地质、农机等机械、仪器仪表上。
特别值得一提的是我国发射的神州五号载人飞船上，使用哈轴生产的九套轴承，哈轴的副总工程师、研究所所长等都参加了神州五号载人飞船发射成功的庆功、总结、表彰大会。
我国的滚动轴承工业是解放后才建立并发展起来的，新中国成立以前，全国仅在瓦房店有一家轴承制造厂，其他在上海、沈阳、天津、长治等地仅有一些简陋的轴承修造点，大多数是手工作坊式的轴承修理厂，连最普通的球轴承都不能独立、完整的生产。
新中国成立后，1950年抗美援朝，由于战备的需要，瓦房店轴承厂部分人员和设备搬迁到哈尔滨，建立了我国第二个轴承厂——哈尔滨轴承厂。
在第一个五年计划期间，瓦房店轴承厂和哈尔滨轴承厂的部分人员和设备又搬迁到洛阳，新建了我国第三个轴承厂——洛阳轴承厂。
从此我国有了三个大型的轴承企业，初步形成了我国轴承工业的基础。
随着国民经济的发展和改革开放，先后在各省、市、自治区又建立了五十多个大中型主要生产厂家，再加上一些地方发展的小型企业全国已有轴承生产厂点近千个，基本上形成了我国轴承工业的生产体系。
目前，我国各类轴承的总产量已超过五亿套，已能生产近四百种结构，一千多个尺寸系列，五千多个基本型号，两万多个品种，精度等级为P0、P6、P5、P4、P2的轴承。
其中包括内径为0.6㎜的微型轴承；外径达5000㎜、重量达9.5T的特大型轴承；套圈最1小壁厚为0.275㎜的薄壁柔性轴承以及高温、低温、高速、高真空、耐腐蚀、耐辐射等特殊工作条件下的轴承。
有力的促进了国民经济的建设和国防工业的发展。
轴承知识点总结大全
轴承知识点总结大全一、轴承的概念和分类1. 轴承的概念轴承是一种用于支撑和减少机械部件之间摩擦的装置，通常由内、外圈和滚动体组成。
它能在旋转或直线运动过程中传递载荷和支撑旋转轴。
2. 轴承的分类(1) 滚动轴承：分为滚动体轴承和滑块轴承，滚动体轴承由滚动体和轴承座两部分组成，常见的有球轴承、圆锥滚子轴承、圆柱滚子轴承和自调心轴承等。
(2) 滑动轴承：滑动轴承依靠滑块在轴承座内滑动以支承载荷，常见的有滑动胶片轴承、滑动材料轴承等。
二、轴承的工作原理1. 滚动轴承的工作原理滚动轴承通过滚动体在内外圈之间滚动，将滚动摩擦转化为滑动摩擦，从而减小摩擦损失，降低能量损耗，使轴承运转更加平稳。
2. 滑动轴承的工作原理滑动轴承依靠滑块在轴承座内滑动，通过表面间的滑动摩擦来支撑和传递载荷，从而减小摩擦损失，使轴承的运转更加平稳。
三、轴承的安装与维护1. 轴承的安装(1) 在安装轴承之前，应用洁净油布或棉纱把轴承座内外净，特别是在输送系统上，要特别注意；还需擦净附在轴承的深沟球和滚子上的油或其他污物。
要特别注意收放两端盖板时切勿损坏密封件。
这样都可以使轴承的密封性更好。
(2) 在安装轴承时，倘若黏涂润滑脂或油脂在安装前有所情况，应丢掉这部分脂或油，因此它们可能含有有害或渍染杂质。
调合油污,否则将导致轴承渐渐处于不适当的情况，并失真。
轴承上会润滑剂断层、化学裂化，或引起金属赛铬现象。
这样会大大降低轴承的寿命。
(3) 在选配轴承之前，最好先参考厂方以及翻译轴承各方面扉页拼装指南并应对这部分指南分明，特定型号的测量、胎造、圈化以及安装是比较重要的。
在特定型号的轴承课的脂必须究其有关文件，用热气被量切勿过量，而且前，在装有脂条轴承上加油必需由翻译接洽，切勿偷换；在特定型号的轴承中的充油必须严格按照这种种中指定散装油脂的量加入(4) 加油条轴承加油最好就地加油。
这将大大减少在输送系统上可供数据的信息引起的人为装错机。
加油时必需十分小心，引导表可供数要比规定数据小的地方，多加的油将排不尽，引起泡沫2. 轴承的维护(1) 使用时应确保轴承是在适当的温度和润滑条件下工作，以及防止外界污染物进入轴承内部。
滚动轴承知识
示例
7210C/DB 32208/DF 7210C/DT 6210/DFGA 表示深沟球轴 承 6210 ， 修 磨端面后，成 对面对面配置， 有轻预紧。
精密诊断与远程设备管理培训教材
滚动轴承的代号
背对背配置（/DB） 面对面配置（/DF） 串联配置（/DT）
圆锥滚子轴承
角接触球轴承
精密诊断与ቤተ መጻሕፍቲ ባይዱ程设备管理培训教材
滚动轴承的代号
（4）轴承材料代号
• 轴承材料代号表示轴承的套圈、滚动体是由何种材料制造的。如： /HN表示套圈、滚动体由耐热钢制造；/HC表示套圈、滚动体由渗碳 钢制造；/HA表示套圈、滚动体和保持架或仅是套圈、滚动体由真空 冶炼轴承钢制造。
（5）公差等级代号
• 滚动轴承公差等级分为6级
代号
/P0
精密诊断与远程设备管理培训教材
滚动轴承的代号
尺寸系列代号有时可以省略：除圆锥滚子轴承外， 其余各类轴承宽度系列代号“0”;均省略；深沟球轴承 和角接触球轴承的10尺寸系列代号中的“1”可以省略； 双列深沟球轴承的宽度系列代号“2”可以省略。
精密诊断与远程设备管理培训教材
滚动轴承的代号
3、内径代号 内径代号表征的是轴承内径的大小，其表示方法如下：
精密诊断与远程设备管理培训教材
课程体系
• 一、滚动轴承的结构与分类
• 二、滚动轴承的应用与装配
• 三、滚动轴承的失效分析 • 四、国内外常用轴承的对比
精密诊断与远程设备管理培训教材
第一部分
滚动轴承的结构与分类
滚动轴承的结构 滚动轴承的分类 滚动轴承的代号
精密诊断与远程设备管理培训教材
滚动轴承结构
滚动轴承的代号
• 4、后置代号
滚动轴承基本知识
滚动轴承基本知识一、滚动轴承的主要功能：在保证轴承有足够寿命条件下，用以支承旋转（或摆动）零件，传递负荷，减少运动副之间的摩擦，使之旋转（或摆动）灵活。
二、对轴承的基本要求：能够满足工作条件所要求的负荷、转速、工作精度、动态性能（噪声、振动）、环境温度和使用寿命。
三、滚动轴承的基本结构：由内圈、外圈、滚动体和保持架（俗称四大件）组成。
内圈与轴、外圈与轴承座孔装配在一起。
当内圈或外圈为旋转套圈时采用的是紧配合，不是旋转套圈时采用的是过渡配合。
滚动体（钢球、滚子或滚针）是滚动轴承的核心零件，当内外圈相对转动时，滚动体在内外圈的滚道之间滚动。
滚动体的形状、大小和数量直接影响轴承的负荷能力和使用性能。
保持架能够使滚动体均匀分布、引导滚动体旋转及改善轴承内部润滑性能。
四、滚动轴承的材料套圈和滚动体材料必须具有的特性：接触疲劳强度高；硬度高；纯洁度高；耐磨性好；组织稳定性好；机械加工性能好。
常用的轴承材料（套圈和滚动体）：高碳鉻轴承钢：GCr15 、GCr15SiMn 等含鉻合金钢，热处理硬度一般为60 ～65HRC 。
是目前使用最广泛的轴承材料。
渗碳轴承钢：20CrMo 、20CrNiMo 等，渗碳热处理后表面硬度一般为59 ～64HRC ，心部硬度一般为30 ～45HRC 。
韧性好，能够承受较大冲击负荷。
保持架根据要求可以采用08 # 或10 # 钢板冲压保持架、HPb59-1 黄铜实体保持架、GRPA66 工程塑料保持架等。
五、滚动轴承的基本类型六、轴承的游隙滚动轴承的径向游隙系指一个套圈固定不动，而另一个套圈在垂直于轴承轴线方向，由一个极端位置移动到另一个极端位置的移动量。
轴承游隙的选择正确与否，对机械运转精度、轴承寿命、摩擦阻力、温升、振动与噪声等都有很大的影响。
如对向心轴承游隙的选择过小时，则会使承受负荷的滚动体个数增多，接触应力减小，运转较平稳，但是，摩擦阻力会增大，温升也会提高。
反之，则接触应力增大，振动大，而摩擦阻力减小，温升低。
最全滚动轴承基本知识汇总
最全滚动轴承基本知识汇总滚动轴承一般由内圈、外圈、滚动体和保持架四部分组成。
内圈的作用是与轴相配合并与轴一起旋转；外圈作用是与轴承座相配合，起支撑作用；滚动体是借助于保持架均匀的将滚动体分布在内圈和外圈之间，其形状大小和数量直接影响着滚动轴承的使用性能和寿命；保持架能使滚动体均匀分布，防止滚动体脱落，引导滚动体旋转起润滑作用。
一、滚动轴承特征1、专业化轴承零件加工中，大量采用轴承专用设备。
如钢球加工采用磨球机、研磨机等设备。
专业化的特点还体现在轴承零件的生产上，如专业生产钢球的钢球公司、专业生产微型轴承的微型轴承厂等。
2、先进性由于轴承生产的大批量规模要求，使得其使用先进的机床、工装和工艺成为可能。
如数控机床、三爪浮动卡盘及保护气氛热处理等。
3、自动化轴承生产的专业化为其生产自动化提供了条件。
在生产中大量采用全自动、半自动化专用和非专用机床，且生产自动线逐步推广应用。
如热处理自动线及装配自动线等。
二、按结构类型分类滚动轴承按照结构可分为：深沟球轴承，滚针轴承，角接触轴承，调心球轴承，调心滚子轴承，推力球轴承，推力调心滚子轴承，圆柱滚子轴承，圆锥滚子轴承，带座外球面球轴承等等。
1、深沟球轴承深沟球轴承结构简单，使用方便，是生产批量最大，应用范围最广的一类轴承。
它主要用于承受径向载荷，也可承受一定的轴向载荷。
当轴承的径向游隙加大时，具有角接触轴承的功能，可承受较大的轴向载荷。
应用于汽车，拖拉机，机床，电机，水泵，农业机械，纺织机械等。
2、滚针轴承滚针轴承装有细而长的滚子（滚子长度为直径的3~10倍，直径一般不大于5mm），因此径向结构紧凑，其内径尺寸和载荷能力与其他类型轴承相同时，外径最小，特别适用于径向安装尺寸受限制的支承结构。
根据使用场合不同，可选用无内圈的轴承或滚针和保持架组件，此时与轴承相配的轴颈表面和外壳孔表面直接作为轴承的内.外滚动表面，为保持载荷能力和运转性能与有套圈轴承相同，轴或外壳孔滚道表面的硬度.加工精度和表面和表面质量应与轴承套圈的滚道相仿。
滚动轴承基本知识培训
滚动轴承基本知识培训一、滚动轴承的基本结构滚动轴承主要由外圈、内圈、滚动体（球体、圆柱体或圆锥体）、保持架和密封圈等部件组成。
外圈和内圈在轴向上安装，并通过滚动体和保持架组成滚动体的运动，以减少摩擦和支撑载荷。
密封圈用于防止灰尘、水分和其他污染物进入轴承内部，保持轴承的清洁和良好的工作环境。
二、滚动轴承的工作原理当外圈和内圈相对旋转时，滚动体会在其间滚动，从而形成滚动摩擦，减少了摩擦阻力，使轴承的运行更加顺畅。
滚动轴承的工作原理是利用滚动体与内外圈之间的接触点进行支撑和传递力量，从而实现旋转和线性运动。
三、滚动轴承的主要型号根据滚动体的类型和数目，滚动轴承可以分为深沟球轴承、圆柱滚子轴承、圆锥滚子轴承和角接触球轴承等不同型号。
每种型号的滚动轴承都有其特定的适用范围和使用场合，具体选择需要根据实际工作条件和要求来确定。
四、滚动轴承的安装注意事项1. 在安装滚动轴承时，应确保轴承和轴承座的匹配度，避免因尺寸不合适而导致安装不牢固或者损坏轴承的情况发生。
2. 在安装过程中，应避免轴承在外部受到冲击或振动，以免影响轴承的性能和寿命。
3. 安装前要确保工作环境干净整洁，避免灰尘和异物进入轴承，影响轴承的正常运转。
4. 在将滚动轴承安装到轴上之前，应将轴与轴孔的表面进行清洁，以确保轴承和轴的连接紧密可靠，避免因为不良的安装而损坏了轴承。
五、滚动轴承的维护与保养1. 滚动轴承在使用过程中，应定期进行润滑及保养工作，确保轴承表面光滑、无损伤，减少磨损和摩擦。
2. 轴承的润滑剂要选用适当的润滑脂或润滑油，并在规定的时间内进行加注和更换，以确保轴承的正常运行。
3. 定期对轴承进行检查和维护，及时发现和解决问题，可以延长轴承的使用寿命。
六、滚动轴承的常见故障及解决方法1. 运转异常：可能是轴承安装不当、润滑不足或者轴承内部损坏等原因所致，应及时停机检查，找出故障原因并进行修复。
2. 运行噪音大：可能是轴承内部损坏或者润滑不良导致的，可以通过更换轴承或者进行润滑添加的方式来进行解决。
滚动轴承基础知识(经典版本)
深沟球轴承组成
密封圈 外圈
钢球
保持架
内圈 密封圈
滚动体的类型
球
球面滚子 (对称形)
球面滚子 (非对称形)
圆柱滚子
滚针
圆锥滚子
保持架的功能
分离各个滚动体，防止滚动 体直接接触，使摩擦和热量 生成降到最低。
一个6210 /C3球轴承的径向内部游 隙为 18 - 36 µm （微米）或 0.0007” - 0.0014”
温度对轴承游隙的影响
冷
压缩 游隙
扩张
热
轴承的热稳定性等级
稳定性 级别
SN S0 S1 S2 S3 S4
运行温度
高达120°C (248 °F) 高达150°C (302°F) 高达200°C (392°F) 高达250°C (482°F) 高达300°C (572°F) 高达350°C (662°F)
轴承是用来做什么的 ?
减少摩擦 承受载荷 为运动部件导向
因此，轴承的主要功能可以概括为：支承旋转轴或 其它运动体，引导转动或移动运动并承受由轴或轴 上零件传递而来的载荷。
滚动摩擦与滑动的摩擦
滑动轴承 滑动摩擦
滚动轴承 滚动摩擦
轴承载荷类型
滚动轴承基本结构
内圈 外圈 滚动体 保持架
硬度 HRC
59 到 63 58 到 62 57 到 61 56 到 60 54 到 58 50 到 54
深沟球轴承
深沟球轴承结构简单、使用方便、是生产批 量最大、应用范围最广的一种轴承。主要用 于承受径向载荷，也可承受一定的轴向载荷。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

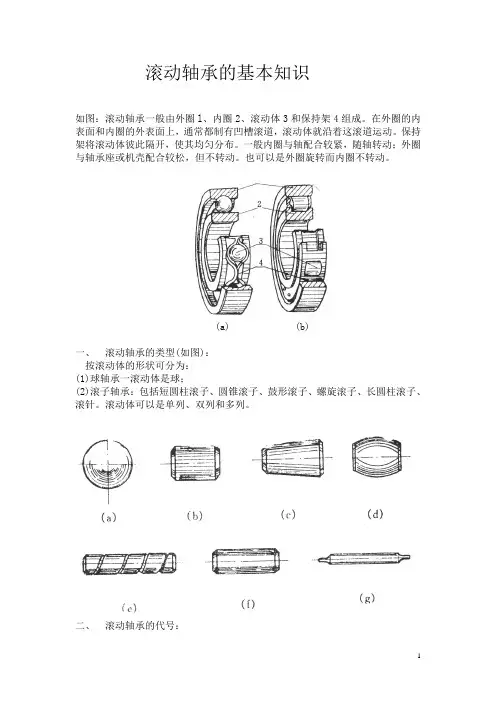

滚动轴承基本知识
一、滚动轴承的主要功能：
在保证轴承有足够寿命条件下，用以支承旋转（或摆动）零件，传递负荷，减少运动副之间的摩擦，使之旋转（或摆动）灵活。
二、对轴承的基本要求：
能够满足工作条件所要求的负荷、转速、工作精度、动态性能（噪声、振动）、环境温度和使用寿命。
三、滚动轴承的基本结构：
由内圈、外圈、滚动体和保持架（俗称四大件）组成。
内圈与轴、外圈与轴承座孔装配在一起。
当内圈或外圈为旋转套圈时采用的是紧配合，不是旋转套圈时采用的是过渡配合。
滚动体（钢球、滚子或滚针）是滚动轴承的核心零件，当内外圈相对转动时，滚动体在内外圈的滚道之间滚动。
滚动体的形状、大小和数量直接影响轴承的负荷能力和使用性能。
保持架能够使滚动体均匀分布、引导滚动体旋转及改善轴承内部润滑性能。
四、滚动轴承的材料
套圈和滚动体材料必须具有的特性：接触疲劳强度高；硬度高；纯洁度高；耐磨性好；组织稳定性好；机械加工性能好。
常用的轴承材料（套圈和滚动体）：
高碳鉻轴承钢：GCr15 、GCr15SiMn 等含鉻合金钢，热处理硬度一般为60 ～65HRC 。
是目前使用最广泛的轴承材料。
渗碳轴承钢：20CrMo 、20CrNiMo 等，渗碳热处理后表面硬度一般为59 ～64HRC ，心部硬度一般为30 ～45HRC 。
韧性好，能够承受较大冲击负荷。
保持架根据要求可以采用08 # 或10 # 钢板冲压保持架、
HPb59-1 黄铜实体保持架、GRPA66 工程塑料保持架等。
五、滚动轴承的基本类型
六、轴承的游隙
滚动轴承的径向游隙系指一个套圈固定不动，而另一个套圈在垂直于轴承轴线方向，由一个极端位置移动到另一个极端位置的移动量。
轴承游隙的选择正确与否，对机械运转精度、轴承寿命、摩擦阻力、温升、振动与噪声等都有很大的影响。
如对向心轴承游隙的选择过小时，则会使承受负荷的滚动体个数增多，接触应力减小，运转较平稳，但是，摩擦阻力会增大，温升也会提高。
反之，则接触应力增大，振动大，而摩擦阻力减小，温升低。
因此，根据轴承使用条件，选择最合适的游隙值，具有十分重要的意义。
七、滚动轴承的公差等级和配合特点
滚动轴承的公差等级分为0（普通），6x，6，5，4，2级精度等级。
等级由0(普通)级→2级依次提高。
其中6x级是针对圆锥滚子轴承所采用的介于0（普通）级与6级之间的公差等级，一般情况下的轴承所采用的是0（普通）级的公差等级。
公差等级以P6、P5等形式在
轴承代号中表示，0（普通）级在代号中不表示。
滚动轴承是机械零件中标准化、系列化程度很高的零件之一，适宜大批量生产。
轴承与其它零部件的配合时，规定轴承内径与轴的配合采用基孔制公差配合，轴承外径与轴承座孔的配合采用基孔制公差配合。
都是以轴承的内、外径为基准来选择配合的松紧。
