（1986年6 月1 日后建造的船舶所必备） 每艘必须用单根或多根吊艇索降落的救生艇应设置符合下列要 求的脱开机械装置： 该装置的布置应能同时脱开所有吊艇钩； 该装置应具有下列两种脱开能力： 正常脱开能力，当救生艇浮在水面或吊艇钩无负荷时会把救生 艇脱开； 受载脱开能力，吊艇钩有负荷时它会把救生艇脱开。此脱开的布 置应使救生艇在有任何负荷的情况下，从漂浮在水面上救生艇的无 负荷情况到等于救生艇载足全部成员及属具后总质量的1.1倍的负荷 情况，都能脱开。此种脱开能力应得到适当的保护（通常为分别设 置在释放手柄和艇钩处的保险销），使在意外和过早使用时不致脱 开。 脱开控制手柄应有明显标志，标志颜色与手柄周围颜色有明显的差异。 即：艇内需要一个联动负载脱钩装置，使得所有艇钩能 够同时在不同载荷的情况下脱开。
背景资料： 这种受载脱开能力的要求是基于74 SOLAS 1983开启的 “全封闭式救生艇”时代带来的艇内外空间的隔离，以 及海难时有可能发生如下情况而提出的： 1，海上有油类燃烧因此艇内乘员无法钻出救生艇摘除艇 钩上的卸扣； 2，海况恶劣容易导致救生艇触水后难以摘除艇钩上的卸 扣； 3，在大船还有剩余航速时降艇容易导致救生艇触水后难 以摘除艇钩上的卸扣； 4，由于发生降艇机械故障而导致救生艇悬吊于半空，人 员无法撤离。
83修正案的规定（1986.6.1） 1996年，IMO重新修订了SOLAS公约第三章，对救生 艇的要求整合到LSA中。其中增加了对1998年7月1日及之 后建造的船舶救生艇脱开装置保护的实质性要求。 08年7月1日生效的LSA修正案的规定 ； MSC.317(89)和MSC.317(89)的最新要求；
83修正案以前的脱开装置
1974年SOLAS公约规定，“应设 有将救生艇与吊艇索迅速但不必同 时脱开的装置（Ch.III Reg.36.12）”。故仅仅在吊艇索和 艇钩之间设置链环，确保两者能在 救生艇浮于水面时脱开即可。
83修正案以前的脱开装置
无负载脱开，同步脱开功能
83修正案规定的脱开装置
08年生效的LSA修正案规定的脱开装置
每艘需用单根或多根吊艇索降落的救生艇（除自由降 落救生艇外），应安装符合下列要求的脱开机械装置： 该装置的布置应能同时脱开所有吊艇钩； 该装置应具有两种脱开能力：正常(无负荷)脱开能力和承 载脱开能力： 正常(无负荷)脱开能力应在救生艇浮于水面时或吊艇钩 无负荷时脱开，而无需将起吊环或将钩环与吊钩夹头手动 分离；和 承载脱开能力应在吊艇钩受负荷时释放救生艇。此脱开 的布置应使救生艇在有任何负荷的情况下，从漂浮在水面 上救生艇无负荷情况到等于救生艇载足全部成员及属具总 质量的1.1倍的负荷情况都能脱开。此种脱开能力应有适当 的保护，使在意外和过早使用时不致脱开。适当的保护应 包括不属于一般卸载脱开要求的特殊机械保护。另外，还 有一个危险信号。为防止过早的负载脱开，脱开装置的负 载操作应要求操作者有一个有意的和持续的动作；
1.HYDROSTATIC 静水压力释放器 3.PISTON PLATE 活塞盘 5.PIPE CONNECTOR 管接头 7.VENTCOCK 通气阀 9.HYDROSTATIC OPERATING CABLE 传 动软轴
2.DIAPHRAGM 膜片 4.SPRING 弹簧 6.COPPER PIPE 铜管 8.HYDROSTATIC INTAKE 进口
目的
通过对重力式救生艇释放装置原理和IMO对
此设备技术要求的多次修改的情况介绍，从实 质上提高检验中对此设备的检验质量以及对供 方服务的监控质量；
在审核中能实际有效的验证相关船员对次设
备操作及维护要求的熟悉程度,从而提高审核
质量。
释放装置技术要求介绍
83修正案以前的规定（74 SOLAS公约）

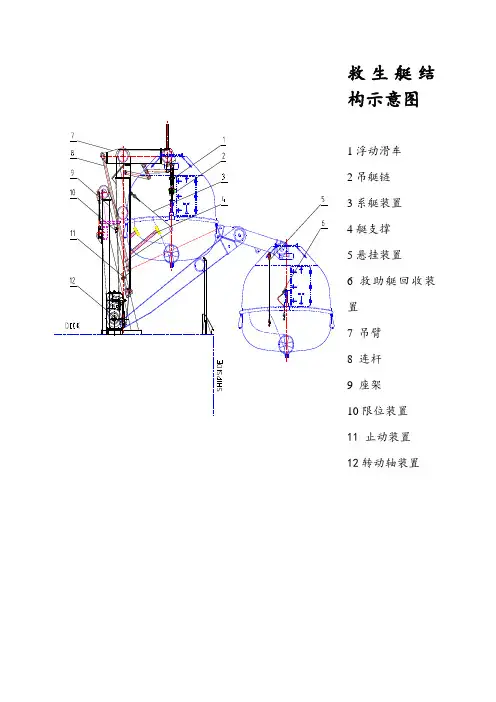

重力式降落救生艇 释放装置的检验
重力式降落救生艇释放装置的检验要点
目的
释放装置技术要求介绍
检验要求及典型缺陷
背景
据挪威海事保赔协会Gard的不完全统计，自1993年至2007年间，救 生艇降落释放装置导致的37起事故中就有13人死亡，87人受伤，此数 据还不包括未通知该协会的事故。而且这些事故不是在船舶正常使用 中发生的，而多是在演习中造成的， 救生艇作为船舶的主要救生设备，其性能和状况一直以来都受到海 事组织，船旗国，港口国以及船级社的关注。而其释放装置作为此系 统的关键性设备，自1974SOLAS公约生效以来，IMO先后多次提高了对 救生艇释放装置的技术要求以及试验和维护保养的要求。 此设备已经成为各国PSC检查的重点，因为此设备的缺陷导致船舶 被滞留的情况近期多次发生。
符合83修正案的脱开控制器
仅有一个卸载状况下的保护装置——安全销
98年生效的LSA规定的脱开装置
每艘必须用单根或多根吊艇索降落的救生艇（除自由降落救生艇外）应 设置符合下列要求的脱开机械装置： 该装置的布置应能同时脱开所有吊艇钩； 该装置应具有下列两种脱开能力： 正常脱开能力，当救生艇浮在水面或吊艇钩无负荷时会把救生艇脱开； 受载脱开能力，吊艇钩受负荷时它会把救生艇脱开。此脱开的布置应 使救生艇在有任何负荷的情况下，从漂浮在水面上救生艇无负荷情况到 等于救生艇载足全部成员及属具总质量的1.1倍的负荷情况都能脱开。此 种脱开能力应有适当的保护，使在意外和过早使用时不致脱开。适当的
设计应使救生艇中的船员在脱开装置适当地、完全地复位和准备起吊时 能清楚地观察。应提供清楚地操作须知，并且适当的文字警告通知； 脱开控制手柄应有明显标志，其颜色与手柄周围颜色有明显的差异。
98年生效的LSA规定的脱开装置
这里，明确地提出了脱开装置需要两个保护设备： 一：一个能在无负载状态下使用，即安全销； 二：一个仅在有负载状态下起作用，即水压连锁器， 一旦救生艇浮在水面上，即负载卸掉时，其将自动打 开，去除保护。此时安全销仍然起作用。
* 1998年7月1日及之后建造的船舶配备的救生艇上最 明显的标志就是有一套水压连锁器。
wenku.baidu.com
符合LSA(1996) 4.4.7.6要求的典型 救生艇脱开装置布置
符合98年LSA 4.4.7.6要求的典型救 生艇脱开装置控制箱布置
符合98年LSA的脱开控制器
带有两个保护装置，其中一个为水压连锁器
水压连锁器的结构
保护应包括不属于一般卸载脱开要求的特殊机械保护（即水压连锁保护 装置）。另外，还有一个危险信号。为了防止救生艇在回收过程中的意 外脱开，机械保护（联锁装置）只在脱开装置适当地、安全地复位时才 啮合。为防止过早的负荷脱开，脱开装置的负载操作应要求操作者有一 个有意的和持续的动作（手动拉起水压连锁的机械保护）。脱开装置的
背景资料： 这种受载脱开能力的要求是基于74 SOLAS 1983开启的 “全封闭式救生艇”时代带来的艇内外空间的隔离，以 及海难时有可能发生如下情况而提出的： 1，海上有油类燃烧因此艇内乘员无法钻出救生艇摘除艇 钩上的卸扣； 2，海况恶劣容易导致救生艇触水后难以摘除艇钩上的卸 扣； 3，在大船还有剩余航速时降艇容易导致救生艇触水后难 以摘除艇钩上的卸扣； 4，由于发生降艇机械故障而导致救生艇悬吊于半空，人 员无法撤离。
83修正案的规定（1986.6.1） 1996年，IMO重新修订了SOLAS公约第三章，对救生 艇的要求整合到LSA中。其中增加了对1998年7月1日及之 后建造的船舶救生艇脱开装置保护的实质性要求。 08年7月1日生效的LSA修正案的规定 ； MSC.317(89)和MSC.317(89)的最新要求；
83修正案以前的脱开装置
1974年SOLAS公约规定，“应设 有将救生艇与吊艇索迅速但不必同 时脱开的装置（Ch.III Reg.36.12）”。故仅仅在吊艇索和 艇钩之间设置链环，确保两者能在 救生艇浮于水面时脱开即可。
83修正案以前的脱开装置
无负载脱开，同步脱开功能
83修正案规定的脱开装置
08年生效的LSA修正案规定的脱开装置
每艘需用单根或多根吊艇索降落的救生艇（除自由降 落救生艇外），应安装符合下列要求的脱开机械装置： 该装置的布置应能同时脱开所有吊艇钩； 该装置应具有两种脱开能力：正常(无负荷)脱开能力和承 载脱开能力： 正常(无负荷)脱开能力应在救生艇浮于水面时或吊艇钩 无负荷时脱开，而无需将起吊环或将钩环与吊钩夹头手动 分离；和 承载脱开能力应在吊艇钩受负荷时释放救生艇。此脱开 的布置应使救生艇在有任何负荷的情况下，从漂浮在水面 上救生艇无负荷情况到等于救生艇载足全部成员及属具总 质量的1.1倍的负荷情况都能脱开。此种脱开能力应有适当 的保护，使在意外和过早使用时不致脱开。适当的保护应 包括不属于一般卸载脱开要求的特殊机械保护。另外，还 有一个危险信号。为防止过早的负载脱开，脱开装置的负 载操作应要求操作者有一个有意的和持续的动作；
1.HYDROSTATIC 静水压力释放器 3.PISTON PLATE 活塞盘 5.PIPE CONNECTOR 管接头 7.VENTCOCK 通气阀 9.HYDROSTATIC OPERATING CABLE 传 动软轴
2.DIAPHRAGM 膜片 4.SPRING 弹簧 6.COPPER PIPE 铜管 8.HYDROSTATIC INTAKE 进口
目的
通过对重力式救生艇释放装置原理和IMO对
此设备技术要求的多次修改的情况介绍，从实 质上提高检验中对此设备的检验质量以及对供 方服务的监控质量；
在审核中能实际有效的验证相关船员对次设
备操作及维护要求的熟悉程度,从而提高审核
质量。
释放装置技术要求介绍
83修正案以前的规定（74 SOLAS公约）
重力式降落救生艇 释放装置的检验
重力式降落救生艇释放装置的检验要点
目的
释放装置技术要求介绍
检验要求及典型缺陷
背景
据挪威海事保赔协会Gard的不完全统计，自1993年至2007年间，救 生艇降落释放装置导致的37起事故中就有13人死亡，87人受伤，此数 据还不包括未通知该协会的事故。而且这些事故不是在船舶正常使用 中发生的，而多是在演习中造成的， 救生艇作为船舶的主要救生设备，其性能和状况一直以来都受到海 事组织，船旗国，港口国以及船级社的关注。而其释放装置作为此系 统的关键性设备，自1974SOLAS公约生效以来，IMO先后多次提高了对 救生艇释放装置的技术要求以及试验和维护保养的要求。 此设备已经成为各国PSC检查的重点，因为此设备的缺陷导致船舶 被滞留的情况近期多次发生。
符合83修正案的脱开控制器
仅有一个卸载状况下的保护装置——安全销
98年生效的LSA规定的脱开装置
每艘必须用单根或多根吊艇索降落的救生艇（除自由降落救生艇外）应 设置符合下列要求的脱开机械装置： 该装置的布置应能同时脱开所有吊艇钩； 该装置应具有下列两种脱开能力： 正常脱开能力，当救生艇浮在水面或吊艇钩无负荷时会把救生艇脱开； 受载脱开能力，吊艇钩受负荷时它会把救生艇脱开。此脱开的布置应 使救生艇在有任何负荷的情况下，从漂浮在水面上救生艇无负荷情况到 等于救生艇载足全部成员及属具总质量的1.1倍的负荷情况都能脱开。此 种脱开能力应有适当的保护，使在意外和过早使用时不致脱开。适当的
设计应使救生艇中的船员在脱开装置适当地、完全地复位和准备起吊时 能清楚地观察。应提供清楚地操作须知，并且适当的文字警告通知； 脱开控制手柄应有明显标志，其颜色与手柄周围颜色有明显的差异。
98年生效的LSA规定的脱开装置
这里，明确地提出了脱开装置需要两个保护设备： 一：一个能在无负载状态下使用，即安全销； 二：一个仅在有负载状态下起作用，即水压连锁器， 一旦救生艇浮在水面上，即负载卸掉时，其将自动打 开，去除保护。此时安全销仍然起作用。
* 1998年7月1日及之后建造的船舶配备的救生艇上最 明显的标志就是有一套水压连锁器。
wenku.baidu.com
符合LSA(1996) 4.4.7.6要求的典型 救生艇脱开装置布置
符合98年LSA 4.4.7.6要求的典型救 生艇脱开装置控制箱布置
符合98年LSA的脱开控制器
带有两个保护装置，其中一个为水压连锁器
水压连锁器的结构
保护应包括不属于一般卸载脱开要求的特殊机械保护（即水压连锁保护 装置）。另外，还有一个危险信号。为了防止救生艇在回收过程中的意 外脱开，机械保护（联锁装置）只在脱开装置适当地、安全地复位时才 啮合。为防止过早的负荷脱开，脱开装置的负载操作应要求操作者有一 个有意的和持续的动作（手动拉起水压连锁的机械保护）。脱开装置的
