标书电动执行器技术规范
标书电动执行器技术规范
标书电动执行器技术规范-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII标书电动执行器技术规范1.电动执行机构的机械部件与电子单元在设计原理、制造工艺及整机性能上均应是先进的、安全的、可靠的、高质量的无需维护或只需少量维护工作的定型产品。
2.所供电动执行机构应为非侵入式一体化智能型电动执行机构，执行机构必须带一体化智能型控制单元，控制单元必须带CPU，及液LCD晶显示屏可现场查看阀位反馈，免开盖进行调试和设定，主要参数可通过编程设定，具有故障自诊断功能，且操作调试简便。
3.电动执行机构参数设定由面板操作按键即可完成，无需遥控器，按键需使用不锈钢或耐腐蚀老化材质，保证按键的可靠性；4.现场面板需显示远程控制信号目标位置，及故障指示标志，以便于维护5.调节型电动执行机构可以通过自配的精确定位装置（随执行机构一体化）接受DCS系统输出的4～20mADC模拟信号，确保电动执行机构和自动调节系统的接口协调一致，组成完整的闭环控制回路。
6.调节型电动执行机构可提供一个内部供电的电气隔离的4～20mA阀位反馈信号。
使控制输入信号与阀位反馈信号本身即为共地连接，保证调节性能。
7.电动执行机构具备干接点信号输出，且是独立的SPST接点，NC\NO可调。
8、能够提供4-20mA的阀位反馈用于阀门位置的远端指示，并具有反馈微调功能以矫正仪表。
9.调节型电动执行机构的每小时最大操作次数不应低于1200次。
10.买方仅提供动力电源和4-20mA控制系统指令。
11.电动执行机构应具有结构简单、性能可靠的双向过力矩保护装置和行程限位保护。
12.电动执行机构应具有可靠的制动功能，以防止电动机惰走，卖方在报价时应详细说明采用的制动方法及性能。
13.应配置就地操作面板，配备远控/就地操作切换开关、按钮、指示等，并提供保护措施防止就地误操作。
就地操作仅在调试检修时使用，正常运行时均接受DCS系统的远方控制。

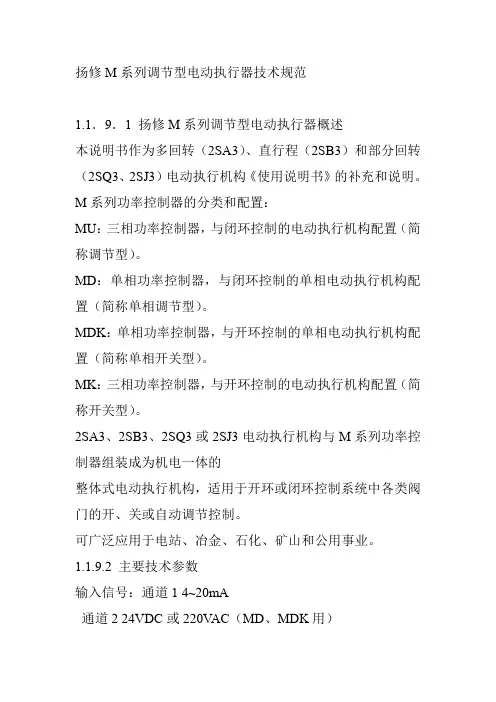

扬修M系列调节型电动执行器技术规范
扬修M系列调节型电动执行器技术规范1.1．9．1 扬修M系列调节型电动执行器概述本说明书作为多回转（2SA3）、直行程（2SB3）和部分回转（2SQ3、2SJ3）电动执行机构《使用说明书》的补充和说明。
M系列功率控制器的分类和配置：MU：三相功率控制器，与闭环控制的电动执行机构配置（简称调节型）。
MD：单相功率控制器，与闭环控制的单相电动执行机构配置（简称单相调节型）。
MDK：单相功率控制器，与开环控制的单相电动执行机构配置（简称单相开关型）。
MK：三相功率控制器，与开环控制的电动执行机构配置（简称开关型）。
2SA3、2SB3、2SQ3或2SJ3电动执行机构与M系列功率控制器组装成为机电一体的整体式电动执行机构，适用于开环或闭环控制系统中各类阀门的开、关或自动调节控制。
可广泛应用于电站、冶金、石化、矿山和公用事业。
1.1.9.2 主要技术参数输入信号：通道1 4~20mA通道2 24VDC或220V AC（MD、MDK用）阀位输出信号：4-20mA死区：≤1%控制精度：≤±1%输入电源：MU、MK三相380V AC 50HzMD、MDK单相220V AC 50Hz防护等级：IP67环境温度：-20℃~+80℃环境湿度：≤95%电机功率：≤10KW电机制式：MU、MD S5（1200次/小时）MK、MDK S2（短时15分钟）1.1.9.3 性能特点1 微处理器控制，固态继电器驱动，性能可靠。
2 具有开、关向过转矩故障、行程控制故障、电机过载及机械故障的自诊断功能，并有就地灯光报警指示和信号远传。
3、具有就地/远方操作的控制功能，就地用数码管显示阀位（0%-99%），方便现场调试，同时向远方输出4-20mA阀位信号。
MK远方操作及灯光信号电源由控制器输出DC24V 供远控，MU可内供DC24V也可接受远方输入DC24V控制。
4、MD、MDK可内供DC24V也可接受远方输入DC24V控制，或者接受220V AC控制信号。

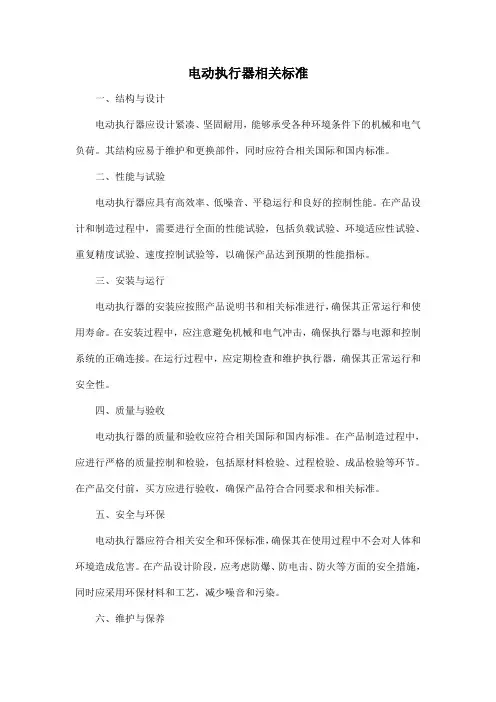

电动执行器相关标准
电动执行器相关标准一、结构与设计电动执行器应设计紧凑、坚固耐用，能够承受各种环境条件下的机械和电气负荷。
其结构应易于维护和更换部件，同时应符合相关国际和国内标准。
二、性能与试验电动执行器应具有高效率、低噪音、平稳运行和良好的控制性能。
在产品设计和制造过程中，需要进行全面的性能试验，包括负载试验、环境适应性试验、重复精度试验、速度控制试验等，以确保产品达到预期的性能指标。
三、安装与运行电动执行器的安装应按照产品说明书和相关标准进行，确保其正常运行和使用寿命。
在安装过程中，应注意避免机械和电气冲击，确保执行器与电源和控制系统的正确连接。
在运行过程中，应定期检查和维护执行器，确保其正常运行和安全性。
四、质量与验收电动执行器的质量和验收应符合相关国际和国内标准。
在产品制造过程中，应进行严格的质量控制和检验，包括原材料检验、过程检验、成品检验等环节。
在产品交付前，买方应进行验收，确保产品符合合同要求和相关标准。
五、安全与环保电动执行器应符合相关安全和环保标准，确保其在使用过程中不会对人体和环境造成危害。
在产品设计阶段，应考虑防爆、防电击、防火等方面的安全措施，同时应采用环保材料和工艺，减少噪音和污染。
六、维护与保养电动执行器在使用过程中，需要进行定期的维护与保养，以确保其正常运行和使用寿命。
应定期检查执行器的机械部件、电气部件、润滑系统等，发现故障或异常应及时处理。
同时，应定期更换易损件和润滑剂等，保持执行器的良好状态。
七、产品说明书与标签电动执行器的产品说明书和标签应清晰明了地说明产品的使用方法、注意事项、维护保养方法等内容，以便用户正确使用和维护产品。
同时，标签上应包含产品的名称、型号、规格等信息，以便用户和厂家进行识别和管理。
八、行业标准与规范电动执行器行业应制定相应的标准和规范，以确保产品的性能和质量的一致性和可靠性。
这些标准和规范应包括产品设计、制造、检验、安装、运行、维护等方面的内容，以便厂家和用户共同遵守和维护产品的质量和使用效果。
电动开关阀执行机构和电动调节阀技术规范书
兰考县环保能源工程项目电动开关阀执行机构和电动调节阀招标内容及技术规范光大环保能源（兰考）有限公司2016年 10月目录1总则 02技术规范 (1)3工程概况 (2)4供货范围 (2)5设备运行环境及工程条件 06技术要求 06.1电动开关阀执行机构 06.2电动调节阀 06.3气动调节阀 (3)7备品备件及专用工具 (4)8监造、检验和性能验收试验 (5)9技术资料及交付进度 (7)10工程服务 (10)11安装与调试要求 (11)12培训 (11)13交货进度 (12)1总则1.1本规范书适用于兰考县环保能源工程项目的电动开关阀执行机构和电动调节阀在设计、结构型式、技术要求、试验方法及供货等要求。
1.2本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，投标方应保证提供符合本技术规范书要求和有关中国国家GB系列、电力行业DL 系列和其它行业最新工业标准的优质设计及产品；同时必须满足中国国家的有关安全、环保等强制性法规、标准的要求。
1.3投标方如对本技术规范书中的技术条款有异议，应以书面形式明确提出，在征得招标方同意后，方可对有关条文进行修改。
如投标方没有以书面形式对本技术规范书明确提出异议，则招标方认为投标方提供的产品完全符合本技术规范书的要求。
1.4在签订合同之后，到投标方开始制造之日的这段时间内，招标方有权提出因标准、规程和规范发生变化而产生的一些补充和修改要求，投标方应执行这个要求。
具体内容由双方共同商定。
1.5本技术规范书所使用的标准如与投标方所执行的标准不一致时，按较高标准执行。
1.6投标文件必须用中文进行编写。
所有数据的单位均采用国际单位。
投标方提供的技术文件应包括所有的图纸、样本、说明书、操作和维修手册以及类似性质的其他手册或资料等，均应使用中文。
不论在合同谈判及签约后的工程项目建设期间，中文是主要的工作语言。
若文件为英文，应同时附中文说明。
1.7合同谈判将以本技术规范书为蓝本，经修改后最终确定的技术规范书将作为合同的一个附件，并与合同文件有相同的法律效力。
电动执行器 执行标准
电动执行器的执行标准包括但不限于以下几种：
1. GB/T 24926-2010《电动执行器》：该标准规定了电动执行器的评定、使用条件、性能参数、标志、包装、运输和储存等方面的内容。
2. GB/T 15529-2008《液压连动控制系统技术条件》：该标准适用于工业自动控制系统中的电动执行器。
3. GB/T 26246-2010《电动执行器用电缆连接器》：该标准规定了电动执行器用电缆连接器的分类、技术要求、试验方法、检验规则等基本内容。
4. GB/T 26927-2011《蝶阀执行机构用嵌装弹性元件的交流电动执行机构技术条件》：该标准规定了蝶阀执行机构用嵌装弹性元件的交流电动执行机构的分类、技术要求、试验方法、检验规则等基本内容。
在实际应用中，根据使用环境和负载要求，从电动执行器的种类、型号、执行器行程、定位器、避障等方面进行选择，确保最终使用效果。
同时，在使用过程中还需严格遵守国家标准的各项规定，对电动执行器的安装和调试、防护接地等方面进行认真考虑和操作，确保使用安全。
如需更多信息，可以咨询生产或销售电动执行器的厂家，也可以查阅相关的产品说明或技术文档。
电动机技术规范书
招标技术文件附件招标方：XXXXXXXX2010年1月杭州目录1总则------------------------------------------------------------------------------------- 1 2供货范围------------------------------------------------------------------------------- 1 3技术要求------------------------------------------------------------------------------- 3 4性能保证要求 ------------------------------------------------------------------------ 4 5设计条件------------------------------------------------------------------------------- 5 6标准与规范---------------------------------------------------------------------------- 6 7监造(检查)和性能验收试验 ------------------------------------------------------- 6 8技术资料及交付进度 --------------------------------------------------------------11 9设计联络和现场服务 --------------------------------------------------------------13 10差异表---------------------------------------------------------------------------------14 11附件------------------------------------------------------------------------------------14南京化学工业有限公司二期项目电机技术规范书（P）1总则1.1. 本技术规范书适用于南京化学工业有限公司二期项目工程。
JD-BQ(M)电动执行器技术规范书(隔爆)
电动执行机构技术规范电动门技术参数描述：1 所供电动执行机构采用智能一体化优质产品（包括齿轮箱、控制部分、电机部分、支架及输出拐臂。
具有ISO9001质量体系认证。
）2 所供的调节型电动执行机构是高精度、高可靠性调试维护方便的产品。
具有成熟的运行经验，能直接接受DCS控制系统输出的信号。
3 所供调节型执行机构，可直接接受4-20mA控制信号，并可输出4－20mA位置反馈信号及无源故障接点信号。
4 电动执行机构具有结构简单性能可靠的双向力矩保护装置及行程限位保护，具有可靠电制动功能。
5 电动执行机构在失电或信号时，应能保持在失电或失信号前的原位不动，并提供报警输出接点。
6 电动执行机构应配置手轮及手/自动切换机构。
7执行机构应具有抗干扰能力，具有输入、输出信号隔离措施。
8 执行机构电机应具有良好的伺服特性，具有高启动转矩倍数，低启动电流和小的转动惯量，并具有电机过热保护功能，三相电机必须具有鉴相、断相保护功能。
9执行机构应具有灵活、方便的编程和调试手段。
应具有快速设定功能和远红外遥控功能。
10执行机构表面面板及铭牌均应光滑平整，紧固螺栓要求防脱落、调试维修后不丢失。
可动部件应灵活可靠。
11执行机构应采用独立接线端子盒结构，无需打开放大器盒便可接线调试。
12执行机构具有红外智能遥控功能，无须任何接线进行现场调试控制。
13执行机构带阀门开度数字显示14执行机构能实现远程和就地电动操作切换功能15电动执行机构主要技术指标：(1)基本参数(a) 输入信号：开关量输入220VAC 5A（≥300mS）。
(b) 输出行程：角行程：0～90°直行程：10～150mm多回转：360°以上(c) 输出力矩：执行机构额定负载值应从下列数系中选取：角行程：100，250，600，1000，1600,2500，4000，6000，8000，10000，12000，16000 N.m直行程：2500，4000，6400，16000，25000，40000，60000 N多回转：50、100、200、300、450、600、900、1200、1600、2500 N.m(2) 工作条件(a) 环境条件使用的环境温度：整体调节型电动执行机构：－10℃～70℃（-40℃～+90℃）使用的环境相对湿度：≤85％周围空气中不含腐蚀性物质(b) 电源电源电压：220VAC或380VAC。
电动执行器操作方式安全操作及保养规程
电动执行器操作方式安全操作及保养规程电动执行器是一种电动推拉杆，广泛用于工业自动化领域。
它可以控制各种阀门、闸门和泵，以实现远程操作，是现代工厂不可或缺的一部分。
然而，由于其重要性，操作不当可能导致事故。
因此，本文将详细讨论电动执行器的操作方式、安全操作和保养规程。
电动执行器的基本操作方式电动执行器的基本部件有两种：分别是控制单元和执行机构。
执行机构由电动机和传动装置组成，控制单元则对电动机进行控制，实现远程控制。
电动执行器有以下基本操作方式：1.手动操作：按下操作开关，通过人工操作来控制电动执行器开始工作，这种操作方式适用于停电或其他突发事件。
2.自动操作：电动执行器可以通过程序自动控制在不同时间启动和关闭。
3.远程操作：从控制中心或其他现场操作台通过无线电信号、电线路信号、现场总线等方式控制执行机构的启动、停止、行程位置、速度等。
4.本地操作：在执行机构附近或某一现场的操作台上，直接控制执行机构启动、停止、行程位置、速度等。
安全操作在操作电动执行器时，必须按照以下安全操作规程进行操作，以确保工作人员的安全：1.遵循系统的操作规程和安全标准。
2.在操作前应仔细检查设备，及时修理、更换损坏和陈旧的部件。
3.避免更换未经授权的零部件和更改系统的结构，必须按照制造商的指示操作。
4.避免操作过程中触摸带电部件，卸下用电工具时必须从插头拔出。
5.避免在易燃、易爆或有毒的环境中操作电动执行器。
6.禁止在带电状态下拆卸或更换部件，必须将电源切断后进行。
7.必须正确地启动、操作和停止设备，不要违反操作规范。
8.切勿擅自拆卸、改损或尝试修理设备，必须找到专业人员进行检修。
保养规程对于电动执行器的保养可以延长其寿命，减少因操作不当或工作环境等原因造成的故障和损坏。
以下是电动执行器的基本保养规程：1.定期进行设备检查，发现异常现象时及时排除故障。
2.定期进行清洁和润滑。
3.长期停用电动执行器时，应将设备设置在安全位置，控制外部物体的影响。
SIPOS5系列调节型电动执行器技术规范
SIPOS5系列调节型电动执行器技术规范1.1.8．1 SIPOS5电动执行器技术规范：序号项目指标1环境条件-25+70℃，相对湿度：〈95%2电源小力矩单相：220V AC±10%，以及三相380V±10%，频率550Hz±1%3技术指标基本误差：≤±1.5%,回差：≤±1%,死区：0.5%-3%可调4起动特性电源电压降至极限值时，执行机构能正常启动5绝缘电阻输入端子与机壳间：≥20MΩ；电源端子与机壳间：≥50MΩ；输入端子与电源端子间：≥50MΩ6信号输入输出为标准的4~20mA模拟量信号，并带有开关量信号。
1.1.8．2 SIPOS5电动执行器检修工序项目及检修工艺标准、注意事项1、外观检查1所有安装的螺钉和连接元件，包括电子元件连接可靠。
2地线和等电位连接的连接正确。
3电子元器件间的连接正确。
4电动机和阀门没有损坏。
5电动机温度在允许的范围，并且也要考虑末端控制元件的散热情况。
2、调整齿轮组的传动比1拆下传动齿轮单元上的面板。
2确定转数/行程；输出轴的最大移动距离由输出轴的转数决定。
3把转数/行程圆整到下一个增长值。
4旋下其上的4个螺钉，完全拆下传动齿轮单元。
5调整带有闭锁装置的滑轮B1部分，直至其牙缘与箱内上标尺标示的所需的增量值齐平时为止。
6安装传动齿轮单元。
7安装传动齿轮单元上的面板。
注意：只能用拇指轻轻的按正确的方向推动滑轮，稍微转动一下中央轮或输出轴，推动时会容易一些，再次安装齿轮传动单元以使输出轴C和传动轴相连，使输出轴和传动轴的位置成一线排列，保证在此过程中不会有导线被绞入。
3、终端位置的调节在“locpar”状态下输入密码9044进入调试，通过调节OPEN和CLOSED的最终位置来设定终端位置。
这个功能仅在现场实现。
当开始调节终端位置时，阀门不能在终端位置。
在调节终端位置的过程中，可以通过同时按下"↑"和"↓"键取消设定。
电动执行机构招标文件
技术条件书1.技术规范电动执行机构的机械部件与电子单元在设计原理、制造工艺及整机性能上均应是引进技术生产的先进的、安全的、可靠的、高质量的定型产品，控制系统应为CPU超大集成电路控制，避免因烦杂的电路控制影响其稳定性。
1.1 应为非侵入式智能一体化型：执行机构必须带一体化智能型控制单元，主要参数可通过非侵入式编程设定，具有故障自诊断功能，且操作调试简便。
采用引进型。
1.2电动执行机构采用手持红外线设定器，可对执行器进行位置限位、力矩保护、方向保护功能、报警功能的设定。
1.3 电动执行机构可以接受来自DCS系统输出的接点信号接受来自DCS输出的4~20mADC模拟信号，应确保电动执行机构和DCS系统的接口协调。
1.4开关型电动执行机构能够接受远方的开、关操作信号（无源接点），执行机构能够接受长脉冲信号也能接受短脉冲信号，当操作为短脉冲信号时（执行机构带自保回路），必要时执行机构能够接受远方停止信号。
1.5电动执行机构应具有技术先进、性能可靠的压力传感器，可以精确的测量每一点的力矩，同时可以通过液晶显示屏来显示力矩大小，并具有双向力矩保护装置。
1.6 电动执行机构应具有精确的位置测量和可靠的制动功能，可以精确的测量执行器的位置，以及防止电动机隋走。
卖方应在报价书中详细说明采用的制动方法及性能。
1.7 电动执行机构在失去电源或信号时，应能保持在失电或失信号前的原位不动，并应具有供报警用的输出接点。
1.8电动执行机构具有自动调整相序功能：能自动检测接入的三相电源相序，并经逻辑调整相序，无需用户考虑三相电源的接入相序。
1.9采用大屏幕人机对话窗口，且带背景光LCD显示屏，同时用数字及标识符进行状态显示，能够通过窗口看到执行器的开度、力矩值百分比和开关方向，并具有多种故障报警显示。
1.10执行器发生故障时，执行器能自动检错和报警，显示执行器的故障原因，准确指示执行器的运行状态。
根据不同的状态原因，显示不同的报警信号，尽快将执行器恢复到正常工作状态。
电动执行机构维修技术标准
电动调节执行器技术标准电动执行机构是以电动机为动力的位置伺服放大器机构，它的输出运行方式有两种：角位移和直线位移。
两者的电气原理相同，其差别是减速器的机械部分。
整体比例调节性电动执行机构整体比例调节性电动执行机构是引进法国伯纳德公司电动执行机构的制造技术，功能EKZ型智能电子式直行程电动执行机构EKZ型智能电子式直行程电动执行机构是大连欧亚公司在DKZ型直行程电动执行机构的基础上进行改造，用高性能极压润滑脂代替润滑油，用防水进线管接头替代外插座接线方式，用导电塑料电位器代替老式的差动电感式传感器，SJZ2000执行器智能控制器代替伺服放大器，可以直接接收上位仪表或DCS来的DC4～20mA信号，且输出DC4～20mA阀位反馈，实现了比例调节，其特点：电路可靠、精度高、数字显示、智能校对、数字限位、智能步距、操作简单、工作温度宽、维护方便等其主要技术指标如下：SR系列角行程电动执行机构SR系列角行程电动执行机构包括开关式、积分式和智能电子式等全系列品种和规格。
SR智能电子式角行程电动执行机构，是通过内部智能控制器，直接接受来自上位仪表或DCS得DC4～20mA信号，且输出DC4～20mA阀位反馈，实现了比例调节。
主要用在我厂135MW机组吸风机液偶。
新一代智能型RQM系列电动执行机构，可以通过一个独立的设定器对其进行非侵入性的快速设定、检查与查询。
执行机构采用图形点阵式液晶显示器，以中文、数字、图形显示转矩、阀门位置、限位设定等工作状态和报警，极大地方便了用户的操作使用。
该执行机构具有自动保护功能和隔爆功能。
即使在危险区域也无需打开正在工作的执行机构电动箱就可以进行调节、故障诊断。
采用现场总线通讯卡可以构成全分布式计算机协同工作系统，实现远程通讯、远程采集、远程诊断与维护。
电动执行机构用于自动化工程中对开环或闭环控制设备中的最终控制元件进行遥控操作。
通过安装在电动执行机构上的功率换向模块（LU）对电动执行机构进行操作。
电动执行器的技术要求 - zbhnicwxcom
电动执行器的技术要求
（锅炉一、二次风用电动执行器）
1、非侵入式智能一体化电动执行机构（角行程）。
2、速度和力矩双向独立可调，超大的调整范围降低用户的选型难度和备品成本。
3、电气部分充分的抗干扰和防冲击能力，运行极为稳定。
4、超高的定位精度，即使在全行程1圈的情况下，也能够达到1%的定位精度。
5、完善的安全防护功能，有效杜绝现场误操作或在系统紧急故障时将危害降低至最小。
6、简洁高效的人机交互界面和非侵入式设计，现场安装调试简单可靠；供电电源：AC380V；工作模式：调节型接通次数大于1200次/小时；内部电源：24V DC最大40MA ，具有短路保护功能；输入信号：模拟量：4--20MA，输入阻抗250欧；输出信号：模拟量4--20MA，负载阻抗小于750欧。
7、行程范围：多转式最小圈数1圈，最大不限；设定力矩40%--100%可调；设定转速40%--100%可调。
8、基本误差：角行程电动执行机构小于等于正负0.5%；控制死区：0.5--10%可调；防护等级IP67。
10、环境温度-25℃～ +70℃；相对温度≦95%。
电动开关阀执行机构和电动调节阀技术规范书2016
兰考县环保能源工程项目电动开关阀执行机构和电动调节阀招标内容及技术规范光大环保能源（兰考）有限公司2016年 10月目录1 总则.................................... 错误!未定义书签。
2 技术规范................................ 错误!未定义书签。
3 工程概况................................ 错误!未定义书签。
4 供货范围 (3)5 设备运行环境及工程条件.................. 错误!未定义书签。
6 技术要求............................... 错误!未定义书签。
7 备品备件.............................. .错误!未定义书签。
8 监造、检验和性能验收试验............................ .199 技术资料及交付进度................................. .2110 工程服务............................. .错误!未定义书签。
11 安装与调试要求 ...................... .错误!未定义书签。
12 培训................................. .错误!未定义书签。
13 交货进度............................. .错误!未定义书签。
1总则1.1本规范书适用于兰考县环保能源工程项目的电动开关阀执行机构和电动调节阀在设计、结构型式、技术要求、试验方法及供货等要求。
1.2本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，投标方应保证提供符合本技术规范书要求和有关中国国家GB系列、电力行业DL 系列和其它行业最新工业标准的优质设计及产品；同时必须满足中国国家的有关安全、环保等强制性法规、标准的要求。
电动执行器 quarter turn ER-10-20-35 ER 60-100 技术手册说明书
1/2ER 10-20-35ER 60-100Product features• Torque range Md = 10-20-35-60-100 Nm• Limit switches4 adjustable limit switches 5A (2x int. + 2x ext.)• Heating resistance ER 10 + 20 7 W, ER 35 + 100 10 W controlled • Duty rating ED = 50%• ProtectionIP66• Temperature range -10ºC ÷ 55ºC (Fail Safe: -10ºC ÷ 40ºC)• Electronic torque limiter, failure feedback relayConstructionDimensionsEmergency manual override:In case of an electric supply failure, it is possible to operate the actuator manually:- Turn the clutch knob «13» to position MAN and hold it in position (reduction «7» disengaged)- Turn the outgoing drive shaft of the actuator with the handlever (ER10-20) or a adjusting spanner (ER35-100).- In order to re-engage the reduction, release the clutch knob.Power supply: Connector 3P+G DIN436502/2ER_1711© 2017 InterApp AG, all rights reserved InterApp Italiana Via Gramsci 29I-20016 Pero (MI)Phone +39 02 339371Fax +39 02 33937200****************.net InterApp AG Grundstrasse 24CH-6343 RotkreuzPhone +41 (0) 41 7982233Fax +41 (0) 41 7982234****************.net InterApp Ges.m.b.H.Kolpingstrasse 19A-1230 WienPhone +43 (0) 1 6162371-0Fax +43 (0) 1 6162371-99****************.net InterApp GmbH Schillerstrasse 50D-42489 Wülfrath Phone +49(2058) 8909250Fax +49(2058) 8909255****************.netAVK Válvulas S.A.InterApp Válvulas S.A.Poligono Industrial Francoli, parcela 27 E-46006 TarragonaPhone +34 977 543 008Fax +34 977 541 622*******************enThe technical data are noncommittal and do not assure you of any properties. Please refer to our general sales conditions. Modifications without notice.Multivolt (Standard)Additional equipment:ExecutionsMultivolt (Slow)Option Fail Safe position: (Code ER...S)• In case of power failure the valve returns to the initial position.• Same actuator as above listed versions but with additional module Fail Safe (temperature range -10ºC ÷ 40ºC), except ER35 with mounting flange F03-F04-F05.• Battery loading indicator.• Power shut off after 2 min. to avoid discharging battery.• Quick and easy replacement of the battery.• 2 initial safety position settings …normally close“ or …normally open“ upon order.Option with positioner POSI: (Code ER...P)• Same Multivolt (Slow ) actuators as listed above but with additional module POSI, except ER10. Furthermore use ER20 with longer operating time (see table below).• Self configurable input signal 4-20mA, 0-20mA or 0-10V.• Reversibel input signal (20-4mA).•Electronic torque limiter, failure feedback relay.Options EPR.B, EFC.2 and EPT.C each alone, no combination possible。
第1包电动执行器技术标书
一、招标设备清单电动执行器选配参考表编号技术参数数量备注12/16.11 电动百叶阀 2型号: 室外型规格: Ø3000mm气体温度:100ºC（max.150ºC)风管角度:45º12/16.11M 电动执行机构 2 法国原装伯纳德型号:力矩: 4000N.m输入输出信号:4～20mA12/16.13 电动百叶阀 1型号: 室外型规格: Ø1600mm气体温度:100ºC（max.150ºC)风管角度:35º12/16.13M 电动执行机构 1 法国原装伯纳德型号:力矩: 2500N.m输入输出信号:4～20mA12/16.14 电动蝶阀(冷风阀) 2型号: 室外型规格: Ø1000mm气体温度:100ºC风管角度:90º12/16.14M 电动执行机构 2 法国原装伯纳德型号:力矩: 1600N.m输入输出信号:4～20mA12/16.45 电动百叶阀 1型号: 室外型规格: Ø3350mm气体温度:100ºC（max.150ºC)风管角度:45º12/16.45M 电动执行机构 1 法国原装伯纳德型号:力矩: 6000N.m输入输出信号:4～20mA15b.07 电动风机启动阀(05#风机用) 2型号: （DN800）公称压力: 0.01MPa15b.07M 电动执行器 2型号:功率:最大扭矩:600N.m电压：380V15b.10 电动风机启动阀(02#风机用) 1型号: DN450公称压力: 0.01MPa15b.10M 电动执行器： 1型号：功率：最大扭矩：250Nm电压：380V15a.24 电动蝶阀(冷风) 1型号: ZKJWb-0.6S规格: φ1000 mm 风管角度：0。
15a.24M 电动执行器 1 法国原装伯纳德扭矩: 1600Nm输入输出信号: 4～20 mA电源电压: 380 V15c.01-8-1 电动闸板阀 2有效内径：15c.01-8-1M 电动执行机构 2型号：SKD400/H额定扭矩：4000N.m轮盘有效转度：1260°阀板提升高度：1200mm15c.01-10-1 电动闸板阀 1有效内径：15c.01-10-1M 电动执行机构 1型号：SKD400/H额定扭矩：4000N.m轮盘有效转度：1260°阀板提升高度：1800×2mm19.16 电动百叶阀(掺冷风用) 1型号:(室外型)规格:DN800mm耐温度:450℃风管角度:0°19.16M 电动执行器 1 法国原装伯纳德型号：输入输出信号：4~20mA扭矩：600N.m电源电压:380V19.17 电动百叶阀(入磨热风管道) 1型号:(室外型)规格:DN1250mm耐温度:450℃风管角度:0°19.17M 电动执行器 1 法国原装伯纳德型号：输入输出信号：4~20mA扭矩：1600N.m电源电压:380V19.21 电动百叶阀 1型号:(室外型)规格:DN800mm风管角度:60°19.21M 电动执行器 1 法国原装伯纳德规格:扭矩:600N.m煤磨风机阀门用电动执行器 1 法国原装伯纳德规格：扭矩:4000N.m窑头风机阀门用电动执行器 1 法国原装伯纳德规格：扭矩:4000N.m窑尾高温风机阀门用电动执行器 1 法国原装伯纳德规格：扭矩:6000N.m尾排风机阀门用电动执行器 1 法国原装伯纳德规格：扭矩:6000N.m原料循环风机阀门用电动执行器 1 法国原装伯纳德规格：扭矩:6000N.m篦冷机F1A风机阀门用电动执行器 2规格：扭矩：250N.m篦冷机F1B风机阀门用电动执行器 2规格：扭矩：250N.m篦冷机F1C风机阀门用电动执行器 1规格：扭矩：250N.m篦冷机F2A风机阀门用电动执行器 2规格：扭矩：250N.m篦冷机F2B风机阀门用电动执行器 1规格：扭矩：250N.m篦冷机F3风机阀门用电动执行器 1规格：扭矩：1000N.m篦冷机F4风机阀门用电动执行器 1规格：扭矩：600N.m篦冷机F5风机阀门用电动执行器 1规格：扭矩：600N.m篦冷机F6风机阀门用电动执行器 1规格：扭矩：600N.m预热器C4分料阀用电动执行器 1规格：扭矩：N.m二、技术要求：1.环境温度：-30~55℃2.阀门启闭速度：< 60s/90°3.整台电动执行器防护等级不低于IP67。
Rotork电动执行器技术规范
Rotork电动执行器技术规范1.1.7.1 1Rotork电动执行器技术规范：Rotork IQ系列电动执行器是首种在接线完成以后，进行调试时不需要拆掉盖板的产品。
通过红外线设置工具来完成对执行器的调整，并实现设置转矩值、极限值和其它功能。
设置工具在危险带电的情况下进行调试时也能保证绝对的安全。
所有的调试的功能都被存储在电动执行器内部永久性存储器内。
设置工具使得用户可以通过电动执行器的显示窗口依次浏览所有的功能。
在浏览每一条功能时，可以检查其设定，如果需要，可以在其界定的范围内予以改变。
1设置工具明细表序号名称描述1 附件IP672 证书EEx ia IIC T4（自身安全）3 供电■9V 电池（提供并安装）4操作范围0.75米（从电动执行器显示窗口观察）5 ↓键向下显示下一条功能6 →键横向显示下一条指令7 ━键减少/改变显示功能的值或参数设定8 ╋键增加/改变显示功能的值或参数设定9 ┛键接受显示的值或参数设定1 0╋键+┛键同时按下此两键则电动机显示返回到位置指示模式1 1 ┛停止电动机（红外线本地操作，此功能被选中时）1 2 ≡打开电动机（红外线本地操作，此功能被选中时）1 3 工关闭电动机（红外线本地操作，此功能被选中时）2 阀门位置指示:显示内容包括：序号内容1 红色–位置指示灯2 黄色–位置指示灯3 绿色–位置指示灯4 液晶显示屏（LCD）5 红外线传感器6 红外线信号验证指示器（红色）3液晶显示屏有两种位置指示模式：序号模式内容1阀门位置–通电通电时，电动执行器的液态显示屏是由屏后的“浅琥珀色”的灯来作为背后衬光的。
某个指示灯亮与否由它所处的位置决定，显示屏上显现阀门打开的百分比或打开的末端标示符。
（按照标准，红色指示灯表示阀门开，黄色指示灯表示中间状态，绿色指示灯表示阀门关闭。
颜色代表何种功能可以按照需要进行调整2阀门位置–断电主电源供给关闭后，液晶显示屏从电池上获得电能，并且继续显示电动机的位置信息。
电动执行器技术要求20130401
电动执行器技术要求：
1)电动执行器全开时间小于30S；
2)电动执行器全关时间小于30S；
3)电动执行器的“开到位”和“关到位”信号要可靠，不受外界环
境干扰（例如：电磁干扰、震动干扰、热源干扰）。
4)电动执行器可以在DCS控制，也可以就地位置手动操作；
5)电动执行器为智能一体化电动执行器。
工作电源必须为三相三线
制380V交流电源，不需用零线。
6)电动执行器具有远方/就地转换开关，且工作状态具有远传功能。
7)电动执行器具有就地操作按钮及功能，可以在就地进行开关操作。
8)电动执行器执行器最少具有下列输出及输入端子：开、关指令；
开、关反馈；远方/就地；正常/故障；开、关过力矩动作
推荐国产执行器厂家（三家）：
1. 瑞基RA系列全智能电动执行器（供电方式：380V三相三线制），生产厂家：瑞基
2.成都圣玛特AS系列全智能电动执行器（供电方式：380V三相三线制），
生产厂家：成都圣玛特科技有限责任公司
3.上海耐奇NQ系列全智能电动执行器（供电方式：380V三相三线制），生产厂家：上海耐奇自控工程有限公司
瑞基RA系列全智能电动执行器（供电方式：380V三相三线制），4．浙江祥龙2SA7系列全智能电动执行器（供电方式：380V三相三
线制），
生产厂家：浙江祥龙自动化仪表有限公司。
电动执行器性能及技术参数
电动执行器性能及技术参数AOX电动执行器性能及技术参数595AOX 电动执行器一、产品概述“AOX”系列电动执行器用于控制0°～270°旋转的阀门及其他同类产品，如蝶阀、球阀、风门、挡板阀、旋塞阀、百叶阀等，可以广泛应用于石油、化工、水处理、船舶、造纸、电站、供热，轻工等各行业中。
它以380V/220V/110V交流电源为驱动电源，以4-20mA电流信号或0-10V DC 电压信号为控制信号，可使阀门运动到所需位置，实现其自动化控制，最大输出扭矩达4000N·m。
二、性能特点2.1壳体壳体为硬质铝合金，经阳极氧化处理和聚酯粉末涂层，耐腐蚀性强，防护等级为IP67，NEMA4和6，并有IP68型供选择。
2.2电机全封闭式鼠笼式电机，体积小，扭矩大，惯性力小，绝缘等级为F 级，内置过热保护开关，可防止过热损坏电机。
2.3手动结构手柄的设计保证安全可靠、省力、体积小。
不通电时，扳动手柄可进行手动操作。
不用手动时，将扳手置于扳手夹内，方便使用。
2.4指示器指示器安装在中心轴上，可以观察阀门位置。
透镜采用凸出镜设计，不积水，观察更方便。
2.5干燥器用来控制温度，防止由于温度和天气变化导致执行器内部水分凝结，保持内部电气元件的干燥。
2.6密封密封性好，标准产品防护等级是IP67，并可选IP68防护等级。
2.7限位开关机械，电子双重限位。
机械限位螺钉可调，安全可靠；电子限位开关由凸轮机构来控制，简单的调整机构能精确并方便地设定位置，且不受手轮过量的影响。
2.8自锁精密的蜗轮蜗杆机构可高效传输大扭矩，效率高，噪音低（最大50分贝），寿命长；有自锁功能，防止反转，传动部分稳定可靠，无需再加油。
2.9防脱螺栓拆除外壳时，螺栓附在壳体上，不会脱落。
2.10安装底部安装尺寸符合ISO5211/ DIN3337国际标准，孔成双四方形便于带方杆的阀线性或45°转角安装，适应性强。
可以垂直安装，也可以水平安装。
标书电动执行器技术规范
标书电动执行器技术规范-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII标书电动执行器技术规范1.电动执行机构的机械部件与电子单元在设计原理、制造工艺及整机性能上均应是先进的、安全的、可靠的、高质量的无需维护或只需少量维护工作的定型产品。
2.所供电动执行机构应为非侵入式一体化智能型电动执行机构，执行机构必须带一体化智能型控制单元，控制单元必须带CPU，及液LCD晶显示屏可现场查看阀位反馈，免开盖进行调试和设定，主要参数可通过编程设定，具有故障自诊断功能，且操作调试简便。
3.电动执行机构参数设定由面板操作按键即可完成，无需遥控器，按键需使用不锈钢或耐腐蚀老化材质，保证按键的可靠性；4.现场面板需显示远程控制信号目标位置，及故障指示标志，以便于维护5.调节型电动执行机构可以通过自配的精确定位装置（随执行机构一体化）接受DCS系统输出的4～20mADC模拟信号，确保电动执行机构和自动调节系统的接口协调一致，组成完整的闭环控制回路。
6.调节型电动执行机构可提供一个内部供电的电气隔离的4～20mA阀位反馈信号。
使控制输入信号与阀位反馈信号本身即为共地连接，保证调节性能。
7.电动执行机构具备干接点信号输出，且是独立的SPST接点，NC\NO可调。
8、能够提供4-20mA的阀位反馈用于阀门位置的远端指示，并具有反馈微调功能以矫正仪表。
9.调节型电动执行机构的每小时最大操作次数不应低于1200次。
10.买方仅提供动力电源和4-20mA控制系统指令。
11.电动执行机构应具有结构简单、性能可靠的双向过力矩保护装置和行程限位保护。
12.电动执行机构应具有可靠的制动功能，以防止电动机惰走，卖方在报价时应详细说明采用的制动方法及性能。
13.应配置就地操作面板，配备远控/就地操作切换开关、按钮、指示等，并提供保护措施防止就地误操作。
就地操作仅在调试检修时使用，正常运行时均接受DCS系统的远方控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
标书电动执行器技术规范
1.电动执行机构的机械部件与电子单元在设计原理、制造工艺及整机性能上均应是先进的、安全的、可靠的、高质量的无需维护或只需少量维护工作的定型产品。
2.所供电动执行机构应为非侵入式一体化智能型电动执行机构，执行机构必须带一体化智能型控制单元，控制单元必须带CPU，及液LCD晶显示屏可现场查看阀位反馈，免开盖进行调试和设定，主要参数可通过编程设定，具有故障自诊断功能，且操作调试简便。
3.电动执行机构参数设定由面板操作按键即可完成，无需遥控器，按键需使用不锈钢或耐腐蚀老化材质，保证按键的可靠性；
4.现场面板需显示远程控制信号目标位置，及故障指示标志，以便于维护
5.调节型电动执行机构可以通过自配的精确定位装置（随执行机构一体化）接受DCS系统输出的4～20mADC模拟信号，确保电动执行机构和自动调节系统的接口协调一致，组成完整的闭环控制回路。
6.调节型电动执行机构可提供一个内部供电的电气隔离的4～20mA阀位反馈信号。
使控制输入信号与阀位反馈信号本身即为共地连接，保证调节性能。
7.电动执行机构具备干接点信号输出，且是独立的SPST接点，NC\NO可调。
8、能够提供4-20mA的阀位反馈用于阀门位置的远端指示，并具有反馈微调功能以矫正仪表。
9.调节型电动执行机构的每小时最大操作次数不应低于1200次。
10.买方仅提供动力电源和4-20mA控制系统指令。
11.电动执行机构应具有结构简单、性能可靠的双向过力矩保护装置和行程限位保护。
12.电动执行机构应具有可靠的制动功能，以防止电动机惰走，卖方在报价时应详细说明采用的制动方法及性能。
13.应配置就地操作面板，配备远控/就地操作切换开关、按钮、指示等，并提供保护措施防止就地误操作。
就地操作仅在调试检修时使用，正常运行时均接受DCS系统的远方控制。
具有远程联锁功能，防止现场误操作。
14.电动执行机构可以进行安全位置预设定，在丢失控制信号时自动运行到
安全位置，并可输出报警接点。
一般情况下电动执行机构在失去电源时，应能保持在失电前的原位不动，特殊情工艺要求时可以选择断电复位功能的电动执行机构。
15. 电动执行机构均配置手轮和手／自动切换机构。
在电动操作脱开时，无论电机是转动或是静止状态，都能安全地合至手轮操作位置。
手轮操作力矩不大于300NM。
16.电动执行机构应能送出至少以下无源干接点各一付供用户使用，接点容量220VAC,3A：全开位、全关位、开方向过力矩、关方向过力矩、执行机构故障远方/就地控制方式。
17.三相交流异步电机应具有良好的伺服特性，即具有高的起动转矩倍数、低的起动电流、小的转动惯量，并应具有电机的过热保护、动态缺相相保护、静态缺相保护、顺时逆转保护等保护功能。
投标书应对此给出详细说明。
18.卖方应提供满足本工程所需的各种最大输出力矩的电动执行机构。
启动力矩作为执行机构的铭牌力矩，电动执行机构的铭牌力矩即为-15％额定电压下的静态启动力矩值，最大力矩为启动力矩的～倍。
19.电动执行机构应能够在环境温度：－30℃～70℃，湿度：<95%的环境中长时间连续使用的无故障。
20.电动执行机构电源电压：三相380V±10%，频率50Hz±1%
21.电动执行机构外壳防护等级不低于IP67。
22.电动执行机构应配备就地机械式阀位指示器。
23.整体结构采用模块化结构，使得更换备件时快速方便。
具有强大的故障自诊断功能，方便用户及时快速处理故障。
24. 传动部分注有长效润滑油，可长期运行而无需维护。
只需每6-8年维护一次。
25. 外部箱体材质为优质铝合金，强度比铸铁高、防腐性能极佳。
外部所采用的螺钉均为不锈钢材质。
26.电动执行机构应具有自动相序校正功能。
27.卖方应在投标书中填写电动执行机构主要技术指标：
基本误差：≤±1% 回差：≤1% 死区：%
起动特性：电源电压降至负极限值时，执行机构能正常起动。
绝缘电阻：输入端子与机壳间：20M
电源端子与机壳间：50M
输入端子与电源端子间：50M
绝缘强度：输入端子与机壳间试验电压与频率：500V 50Hz
输入端子与电源端子间试验电压与频率：500V 50Hz
电源端子与机壳间试验电压与频率：
<60V 500V 50Hz
130~<250V 1500V 50Hz
250~380V 2000V 50Hz
28.力矩和行程开关:银接点开关容量220VAC,5A;220VDC,1A.
29.外部电缆进线采用端子连接，连接端子必须与电子部件分开设计并作永久标记以便施工及维修。
30. 执行机构48小时的漂移应不大于额定行程的％。
投标书应注明执行机构的正常使用寿命，不应存在需要定期进行更换的部件。
31.执行机构应正常使用条件下可承受工厂级的，10Hz～200Hz的频率范围内直到0.5g的加速度的震动条件。
32.执行机构应在包装条件下按ZBY002中有关要求进行连续冲击试验，试验后的基本误差和回差应符合条。
33.卖方应在每台电动执行机构上配有不锈钢名牌，标识该设备的KKS编号、用途名称及规范，所有标识应使用国际单位制。
