箱式变电站安装作业指导书
箱式变电站安装使用说明书
箱式变电站安装使用说明书箱式变电站安装使用说明书1 概述1.1 名称和型号本系列产品全称为YBM系列组合式变电站。
产品型号：YBM□-□/0.4-□KVA变压器额定容量KVA高压侧额定电压KV设计序号安装场所:户外组合式变电站2 使用条件2.1 海拔不超过1500m；2.2 环境温度：最高气温+50℃，最低气温-40℃（户外），最高日平均气温+30℃，最高年平均气温+20℃；2.3 户外风速不超过35m/s；2.4 空气相地湿度不超过90%（+25℃）；2.5 地面倾斜度不大于3度；2.6 地震加速度：水平不大于0.4m/s2，垂直不大于0.2m/s2。
2.7 安装地点无火灾、爆炸危险、化学腐蚀、剧烈振动，并且不应是低洼积水处，同时应留足组变开门所需空间。
2.8 本产品应安装在合适的基础上使用；2.9 当环境条件超出上述规定范围，请与我公司联系，我们将根据具体要求，提供特殊设计的产品。
3 吊装及运输3.1 吊装3.1.1 本系列组变一般不应采用叉车搬运，户内产品可采用钢管垫底滚推的方法将产品就位，户外产品应使用吊机吊装就位。
3.1.2 吊装应按照有关起重安全规程进行，并应根据组变铭牌标称重量选择合适起吊设备。
3.1.3 组变起吊时应保证起吊钢丝绳之间夹角不大于60度，起吊时应保证箱变平稳起落。
3.1.4 采用顶起吊方式时，应同时使用组变顶上四个吊环。
采用底起吊方式时，应采用专用吊具，以避免碰坏顶盖。
有包装箱的组变起吊时，应在包装箱的四下角垫木有起吊标志处挂钢丝绳起吊。
3.2 运输3.2.1 产品运输中其倾斜度应不大于30度。
3.2.2 对于震动易损的元件，如电表等，长途运输前可拆下，单独采用防震包装，运输到后再复原。
3.2.3 产品运输时，应按其使用正常位置放置，并且一定要将组变底座或包装底盘与运输工具之间牢固绑扎好，运输过程中不允许产品有移动和明显摇晃现象。
除组变底座、挂钩及顶部吊环外不允许拉组变的其它部件。
箱变作业指导书范文
箱变作业指导书西南管道重庆输油气分公司箱式变电站作业指导书中油通信公司12月一、基本情况说明:南充压气站内安装箱式变电站一座。
箱式变电站由高压柜、低压配电柜、配电变压器及外壳四部分组成，变压器选用树脂绝缘浇注干式变压器即SCB10-400kVA，10±5%/0.4kV，Dyn11 Ud=4%。
10kV高压进线负荷开关采用压气式负荷开关,型号为FN5/630，手动操作。
10kV高压变压器出线采用负荷开关FN5-12DR/630，手动操作。
10kV 采用630A母线、电缆带电指示装置，其它绝缘部分采用加强绝缘型，并采用加强绝缘材料。
ABB插入式断路器（400kVA变压器选用）；其它低压出线选用ABB型空气开关，手动操作。
高、低压进出线均采用电缆进出线。
二、设备说明2.1 高压开关柜2.2.1 高压开关柜采用HXGN5-12固定式结构，防护等级达到IP3X。
技术参数如下：(1)额定电压：10kV(2)最高电压：12kV(3)频率：50HZ(4)主母线额定电流：630A(5)工频耐压：对地及相间（隔离断口间）42kV(48kV)(6)冲击耐压峰值：对地及相间（隔离断口间）75kV(85kV)2.2.2高压进线单元选用FN5负荷开关，进线开关不带接地刀闸，保证系统运行安全可靠。
2.2.3变压器出线采用FN5-12DR/630组合式负荷开关负荷开关技术参数及标准如下：1）集隔离开关，负荷开关，接地开关于一体。
负荷开关与接地开关之间有机械联锁；当负荷开关合上时，接地开关无法合上；当接地开关合闸后，负荷开关无法合上，从结构上保证其不因误操作而造成短路事故。
机械结构简单结实，操作简便，稳定安全。
2.2.4 互感器变压器出线单元测量电流互感器采LZZBJ9-10型电流互感器，变比见一次系统图，精度等级为0.5/10P10，容量满足测量和保护需要。
2.2.5 避雷器避雷器选择HY5WZ-17/45*17/45J2.2.6高压计量高压配置2只计量电流互感器和2只电压互感器，电度表由供电局提供计量二次专用线采用单股铜线分黄、绿、红三色，电压回路二次线为2.5mm2、电流回路二次线为4mm2。
10kV箱式变电站、环网柜、电缆分接箱安装作业指导书
⑷指示灯指示正常
⑸断路器及隔离开关分合到位
⑹所有手动操作不应少于5次
损坏设备
保证电器正常，合、分机构运动灵活、可靠，无卡滞及操作力过大现象
11.
现场工作结束、清理工作现场
⑴工作负责人应会同工作人员仔细检查、清点材料和工具，现场应无遗留物
⑵填写安装记录
⑶工作结束，工作负责人应向运行人员详细进行现场交代设备安装情况、已经解决和未解决的问题及缺陷、注意事项等
所需工具、器材
名称
数量
名称
数量
吊车
1台
发电机
1台
吊具
1套
个人工具
5套
电焊机
1台
锯弓
1把
三相电源电缆盘
1盘
接地电阻测试仪
1套
作业步骤
序号
作业程序
质量要求及其监督检查
危险点分析及控制措施
1.
准备工作
⑴工作前认真阅读图纸、安装规程
⑵分析工作过程中的危险点
⑶准备需要用的设备、工具及消耗材料
⑷带齐个人防护用具
⑸明确现场应做的安全措施
工作前未进行认真的准备，未进行危险点分析
工作前进行认真的准备，每个参加工作的人员应明确工作过程、质量要求、工艺方法、危险点及注意事项
2.
做安全措施
⑴开工前，应备齐施工图纸
⑵开工前，工作负责人应严格检查安全措施的实施情况，并向工作人员讲解工作任务分配，安全措施、危险点
3.
设备安装前土建基础的检查、验收
⑷全体工作人员撤离工作地点，无遗留物件
⑸所有设备、工具、消耗材料、仪器及图纸、资料清点带回
⑺箱（柜）体底加垫铁时，不可将手深入底部，防止压手
变压器、箱式变电所安装作业指导书
目录一、工程概况 (1)二、施工准备 (1)三、施工工艺 (2)四、质量标准 (8)五、成品保护 (10)一、工程概况1.1风电场工程场址区域规划总装机容量为96MW，先期开发的风电场，布置安装24台2MW风力发电机组，装机容量为48MW，于2012年年底全部并网发电，后期扩建工程开发风电场区域南边和东边区域，规划安装16台3.0MW风力发电机组，总装机容量为48MW。
施工内容包括：（1）线路电压等级：35kV；（2）中性点接地方式：经电阻柜接地；（3）导线分裂数及回路数：单导线，单回路架设；（4）线路长度：架空线路亘长10.43km，电缆长1.74km；（5）导线型号： LGJX-185/30；（6）地线型号： OPGW-32B1-54；GJ-35；（7）绝缘子型号：复合绝缘子FXBW4-35/70；（8）杆塔用量：全线使用杆塔71基，其中直线杆23基，耐张杆48基；（9）电缆型号：YJLHY63-1*70mm2，YJLHY63-1*300mm2，YJLHY63-1*400mm；（10）主要材料消耗：1）杆塔：71基；2）导线：27.5吨；3）绝缘子：复合绝缘子747片；4）32芯单模OPGW光缆：12.5km；5）32芯单模ADSS32B1光缆：4km。
二、施工准备2.1技术准备2.1.1熟悉图纸资料，弄清设计图的设计内容，注意图纸和产品技术资料提出的具体施工要求。
2.1.2考虑与主体工程和其他工程的配合问题，确定施工方法。
2.1.3技术交底。
施工前要认真听取工程技术人员的技术交底，弄清技术要求，技术标准和施工方法。
2.1.4必须熟悉有关电力工程的技术规范。
2.2设备及材料要求2.2.1箱变应装有铭牌。
铭牌上应注明制造厂名，额定容量，一、二次额定电压，电流，阻抗电压及接线组别等技术数据。
2.2.2箱变的容量、规格及型号必须符合设计要求。
附件、备件齐全，并有出厂合格证及技术文件。
2.2.3查验箱式变电所合格证和随带技术文件，箱式变电所应有出厂试验记录。
箱式变压器变电所安装作业指导书
箱式变压器变电所安装作业指导书1．适用范围1.电压等级 10kV2.电气类别箱式变压器（变电所）的安装2. 依据及引用文件序号标准、文件相关章节条款1 GBJ 148-1990《电气装置安装工程电力变压器油浸电抗器互感器施工及验收规范》第2.10.2条的“1、5、7、9、13”的规定2 DL/T 5161-2002《电气装置安装工程质量检验及评定规程》第3部分:电力变压器、油浸电抗器、互感器施工质量检验的表 1.0.1“干式变压器的安装”的规定、表1.0.2“1600kVA及以下油浸变压器的安装”的规定3 Q/DSG11105-2008《南方电网工程施工工艺控制规范》第十二章第三节箱式变压器（变电所）安装4 中国南方电网基建工程质量WHS控制作业标准3．作业流程图：Y主要作业内容Y Y N施工条件施工准备箱变安装质量检验下接试验工序Y4．作业内容4．1本工序作业前施工条件序号项目内容确认人说明1 任务单根据本单位实际设置内容(包含本项工作)。
本工序施工负责人经审批2 图纸设备更动、设计图纸。
本工序施工负责人经审批3 预算材料表含主、副材。
本工序施工负责人经审批4 施工方案施工措施、安全技术交底(项目部级)。
本工序施工负责人经审批5 相关证照根据需要办理涉及进入工作场所的手续、证件。
本工序施工负责人有效6 确认上一工序检查合格(1)箱式变基础应符合设计要求，高于室外地坪，周围排水通畅，基础已进行防水处理。
(2)确认箱式变基础水平度符合设计要求。
(3)箱式变基础通风口防护网完好。
(4)基础空间必须满足箱式变门的正常开启。
(5)箱变基础的地网接地电阻不宜大于4Ω。
本工序施工负责人合格4．2施工准备序号项目内容说明1 人员配置施工阶段建议工作人数现场施工负责人现场施工质安员箱式变安装技术工人3+辅助工21 1技术岗位必须持有与作业工种相应、有效的上岗证,辅助工不得从事电气设备安装等专业工作。
2 施工内容相对应的设备材料箱式变、螺栓、拉爆螺丝等。

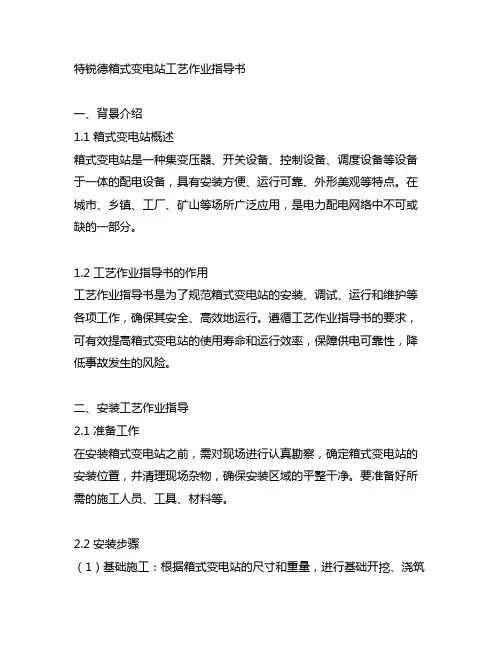

特锐德箱式变电站工艺作业指导书
特锐德箱式变电站工艺作业指导书一、背景介绍1.1 箱式变电站概述箱式变电站是一种集变压器、开关设备、控制设备、调度设备等设备于一体的配电设备，具有安装方便、运行可靠、外形美观等特点。
在城市、乡镇、工厂、矿山等场所广泛应用，是电力配电网络中不可或缺的一部分。
1.2 工艺作业指导书的作用工艺作业指导书是为了规范箱式变电站的安装、调试、运行和维护等各项工作，确保其安全、高效地运行。
遵循工艺作业指导书的要求，可有效提高箱式变电站的使用寿命和运行效率，保障供电可靠性，降低事故发生的风险。
二、安装工艺作业指导2.1 准备工作在安装箱式变电站之前，需对现场进行认真勘察，确定箱式变电站的安装位置，并清理现场杂物，确保安装区域的平整干净。
要准备好所需的施工人员、工具、材料等。
2.2 安装步骤（1）基础施工：根据箱式变电站的尺寸和重量，进行基础开挖、浇筑混凝土基础等工作。
（2）变压器安装：进行变压器的吊装、定位、连接等工作。
（3）开关设备安装：安装断路器、隔离开关等设备。
（4）控制设备安装：进行控制柜、继电保护装置等设备的安装和接线。
（5）接地连接：进行箱式变电站的接地连接以及接地测试。
（6）高压测试：对箱式变电站进行高压测试，确保设备的绝缘性能良好。
2.3 安装注意事项在安装过程中，要确保各项工作符合安全操作规程，严格按照设备安装图纸和要求进行操作，避免操作失误导致设备损坏或事故发生。
三、调试工艺作业指导3.1 设备检查在箱式变电站安装完成后，需要对各项设备进行全面检查，确认无误后方可进行调试工作。
3.2 调试步骤（1）初次通电：将箱式变电站连接至电网，进行初次通电验收。
（2）参数设置：根据箱式变电站的使用要求，进行各项参数的设置和调整。
（3）运行试验：对箱式变电站进行各项运行试验，包括负载试验、稳压试验等。
（4）故障排除：如在调试过程中发现异常情况，需及时进行故障排除。
3.3 调试注意事项调试过程中应严格按照设备厂家提供的调试流程进行操作，特别是在高压、高温、高电流等环境下要格外小心，确保人员和设备的安全。
供电段抢险应急箱式变电站标准化作业指导书
抢险应急箱式变电站标准化作业指导书1.适用范围本作业指导书规定了ZBWO-12抢险应急箱式变电站的运输、吊装、安装、操作和运行维护标准化作业。
本作业指导书与箱变一次系统图资料、材料备品备件清单等放置于箱变内部，现场安装时，请作业人员认真执行。
提示：该抢险应急箱式变电站使用条件，海拔高度不超过2000m。
我段尔赛河站-铁口站海拔高度均超过2000米，不适合较长时间运行。
抢险应急箱式变电站，以下简称应急箱变。
2．准备工作序号 项目 工作内容 重要控制点1 工器具、车辆、现场调查等准备1.抢险现场作业准备。
2.检查工具：2500V、1000V摇表；3.抢险列出动准备；1. 抢险现场使用条件调查；2. 应急箱变状态、备品备件满足投运技术条件；3. 抢险列整备。
2 工器具试验 核查应急箱变年度试验报告，作业用的安全工器具试验周期及是否合格有效。
如超期，更换。
3 人员准备 按段启动的调度命令进行段、车合理分工，各个环节执行流畅。
供电段间、班组各级分工。
4 电力抢险工作票或车辆安全措施明确各工种的工作重点、安全卡控。
各负责人当面布置，执行人做好记录并执行。
5 安全技术准备 应急执行中心统一布控抢险安全。
按相关安全技术规程执行，杜绝指挥失误。
附注：表一：运行中10kV变压器绝缘电阻值（MΩ:兆欧）温度 ℃ 0 10 20 30 40 50 60 700 600 300 150 80 43 24 131 560 285 145 75 41 23 132 1040 525 270 135 70 39 21 123 980 490 255 125 66 37 20 114 910 455 240 120 62 35 19 115 850 425 225 115 59 33 18 106 790 395 210 103 56 31 17 107 740 370 190 96 52 29 16 98 690 345 175 90 49 27 15 99 640 320 160 85 46 26 14 9表二：电力电缆绝缘鉴定标准（MΩ:兆欧）标 准序号 项 目优 良 （参考值） 合 格 （参考值）1 1kV ≥ 5 MΩ ≥ 2.5 MΩ2 10kV ≥ 500 MΩ ≥ 400 MΩ 3．作业流程3.1 检查应急箱变3.1.1 根据段应急执行中心发布的启动命令，供电车间及电力工区到达动力设备车间专用线，检查抢险应急箱变变压器、母线、负荷开关、高低压电缆绝缘及外观状态；按箱内的备品备件清单，检查线缆、灯具、接线盘等数量及状态；与长途运输抢险列交接应急箱变及材料箱钥匙。
箱变安装作业指导书
箱式变电站安装作业指导书一、一般要求1．箱式变电所应符合下列规定：1查验合格证和随带技术文件,有出厂试验记录；2外观检查：有铭牌,附件齐全,绝缘件无缺损、裂纹,充油部分不渗漏,充气高压设备气压指示正常,涂层完整;2．箱式变电所安装应按以下程序进行：1箱式变电所的基础验收合格,且对埋入基础的线、缆导管和进、出线预留孔及相关预埋件进行检查,才能安装箱式变;2箱式变及接地装置交接试验合格,才能通电;3．在验收时应提交下列资料和文件：1产品合格证;2产品出厂技术文件,包括出厂试验报告单、安装使用说明书;3设备、材料进货检查记录;4交接试验报告单;5安装自互检记录;6设计变更洽商记录7试运行记录;二、施工流程及说明1．施工流程基础型钢敷设→接地网敷设→箱变搬运→箱变安装→线缆端接;2．流程说明1基础型钢敷设1电缆室内壁及基础平台用1：25混凝土砂浆抹面,厚度为20mm,表面需平整;2基础型钢应严格按图纸和规范要求敷设,并作防腐处理;3设备安装用的紧固件应全部采用镀锌制品除地脚螺栓外;4基础型钢安装后,其顶部宜高出抹平地面10mm,基础型钢应有不少于2处的可靠接地;5箱变底座与基础之间要用水泥砂浆抹封,以免雨水进入箱变；电缆进箱变后,电缆与穿管间的缝隙需密封防水；箱变底面需向外围略倾斜,避免积水;6进出线电缆管的数量及管径,可根据用户的实际情况和进出线位置来确定,管排间距不小于30mm;2接地网敷设接地装置应符合DL/T 621-1997交流电气装置的接地的要求;3箱变搬运箱变上有6个吊耳,吊装箱变时,要同时使用箱体上的四个全重吊耳,钢丝绳与铅垂线之间的夹角不得大于30度;4箱变安装1转运到位后,要求对箱变所有连接螺栓进行全面紧固；在安装过程中,应覆盖塑料膜,防止异物和灰尘进入箱变;2安装完毕后,要对箱变各柜室进行全面检查,主要内容如下：①核对图纸,查看设备元件、接线等是否与设计相符;②检查相序是否正确;③调整五防机械闭锁装置,要求灵活、可靠;④调整开关、接地刀闸,要求快速、可靠、接触良好;5线缆端接箱变的一、二次接线、控制线均应接线正确,连接时应符合线缆端接章节有关规定;三、施工质量控制要点1．主控项目1位置正确,附件齐全;2箱变接地必须符合下列规定：1接地装置引出的接地干线与变压器的低压侧中性点直接连接；接地干线与箱式变电所的N母线和PE母线直接连接；变压器箱体、干式变压器的支架或外壳应接地PE；所有连接应可靠,紧固件及防松零件齐全;2箱变接地端子应用直径不小于12mm的铜质螺栓连接,接地端子数量不得少于三个,高压室、低压室、变压器室至少要各有1个；箱变高压室、低压室、变压器室的专用接地导体应相互联接;3箱变非带电金属部分均应可靠接地；门或可抽出部分的接地应保证其在打开或抽出时仍然可靠;3箱式变电所及落地式配电箱的基础应高于室外地坪,周围排水通畅;用地脚螺栓固定的螺帽齐全,拧紧牢固；自由安放的应垫平放正;金属箱式变电所及落地式配电箱,箱体应接地PE或接零PEN可靠,且有标识;4箱式变电所的交接试验,必须符合下列规定：1由高压成套开关柜、低压成套开关柜和变压器三个独立单元组合成的箱式变电所高压电气设备部分,必须按现行国家标准电气装置安装工程电气设备交接试验标准> GB50150的规定交接试验合格;2高压开关、熔断器等与变压器组合在同一个密闭油箱内的箱式变电所,交接试验按产品提供的技术文件要求执行;3低压成套配电柜交接试验符合以下规定：①每路配电开关及保护装置的规格、型号,应符合设计要求;②相间和相对地间的绝缘电阻值应大于0. 5M Ω;③电气装置的交流工频耐压试验电压为lkV,当绝缘电阻值大于10M Ω时,可采用2500V兆欧表摇测替代,试验持续时间1min,无击穿闪络现象;2．一般项目1绝缘件应无裂纹、缺损和瓷釉损坏等缺陷,外表清洁,测温仪表指示准确;2箱式变电所内外涂层完整、无损伤,通风口防护网完好;3箱式变电所的高低压柜内部接线完整、低压每个输出回路标记清晰,回路名称准确;3．箱变内外涂层完整、无损伤,有通风口的风口防护网完好;四、检查与测试1．定量检测1变压器、高低压柜交接试验;2变压器冲击试验;3 24h负载试验;2．定性检查1“五防”功能检查;2测量、保护和监测功能检查;3分合闸功能检查;4相位检查;5安全防护设施检查;五、其他1．安装调试完毕后,户外箱站内的预留孔洞及电缆管口应做好封堵,可能结冰的地区还应有防止管内积水结冰的措施;2．低压柜的出线开关应标明去向,即至用户的位置名称;3．箱变外壳四周应喷涂或安装“当心触电”、“高压危险,请勿触摸”等安全警告标志;。
箱式变电站安装使用说明书
XWB箱式变电站安装使用说明书一产品概述XWB-10/0.4户外（户内）、XWB-35/10（6.3）型箱式变电站系列是由高压室、变压器室、低压室组成的高效变配电装置。
适用于额定电压35KV、12KV的电力系统。
具有成套性、占地省、可移动、结构合理、外形美观、安装维护方便和投资少的特点，适用于住宅小区、大型工地、工矿企事业单位、高层建筑、城市灯路灯控配电、油田、矿山、狭窄街道、临时用电等场所。
本开关设备能满足GB/T17467-1998、GB/T17467-1998等标准要求，并且具有防止误操作断路器；防止带负荷拉闸；防止带电关合接地开关；防止接地开关在接地位置时送电和防止误入带电隔离等“五防”功能。
二产品型号含义三使用环境条件3.1 海拔高度：不超过2000米。
3.2 环境温度：上限为40℃；下限为-30℃，高寒地区-40℃。
3.3 风压不超过700Pa（相当于风速34m/s）。
3.4 地震烈度不超过8度。
没有火灾、爆炸危险。
3.5没有剧烈震动，垂直倾斜度不超过5°及化学腐蚀等严重污秽的场所。
3.6 超出上述环境条件时，用户应和制造厂协商。
四结构概述4.1 本系列产品系框架结，用型钢经特殊防腐处理后焊接而成。
外壳可采用防锈铝合金板、彩色夹心钢板、非金属。
箱顶为双层结构具有隔热、排气降温的作用。
4.2 所有操作均在柜门关闭状态下进行。
具备完善有效的“五防”功能，防止误操作。
4.3 进出线方式：高压电缆进，低压电缆出；高压电缆进，低压架空出；高压架空进，低压电缆出；高压架空进，低压架空出。
4.4 高压侧一次供电系统可布置成环网供电、终端供电、双电源供电等多种供电方式，还可装设高压计量元件，满足高压计量的要求。
4.5 变压器室可选择 S9、S11以及其他低损耗油浸式变压器和干式变压器；变压器（如变压器容量大于1600KVA，变压器敞开布置）设有自起动强迫风冷系统及照明系统。
采用自然通风和强迫通风两种方式，通风冷却性能良好。
箱变标准化作业指导书
箱变作业指导书目录前言 (2)1 范围 (3)2 规范性引用文件 (3)3 运行人员技能要求 (3)4 运行人员配备.............................错误!未定义书签。
5 主要工器具和资料准备.....................错误!未定义书签。
6 工作前准备 (4)7 安全措施 (4)8 二交一查 (4)9 作业程序及作业标准 (4)前言风电场箱变巡视、检测、维修质量的好坏对保证风电场安全运行具有重要作用，为了严格执行相关的规程、规范、标准及其它规定，规范箱变巡视、维护和检修作业，保证巡检人员安全、优质地完成各项现场工作，确保作业人员的人身安全及风电场箱变的安全稳定，华东分公司根据日常工作的需要，组织编写了《中广核风电有限公司华东分公司箱变作业指导书》，并组织有关专业人员进行了认真审查。
本作业指导书是依据国家有关标准、规程和规范并，并结合公司系统各运行风场箱变运检工作人员的现场工作经验而制定的，适用于华东分公司管辖内所有风电场的箱式变压器。
35kV箱变作业指导书1 范围本标准规定了电缆线路运行人员的技能、程序、报告和记录等方面的要求。
本作业指导书规定了箱变运行工作中危险源辨识，做到安全生产。
本标准适用于35kV箱变定期运行巡视、检修工作中危险源辨识2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
国家电网公司电力安全工作规程（变电部分、线路部分）中广核风电有限公司下发的各项制度规程3 运行人员技能要求3．1 熟悉《国家电网公司电力安全工作规程》（线路部分、变电部分）；3．2应熟悉并掌握《电力法》；3．3 应身体健康、精神状态良好，心态正常，工作责任心强，有一定的对外协调处理能力。
箱式变电站安装使用说明书
XWB箱式变电站安装使用说明书一产品概述XWB-10/户外（户内）、XWB-35/10（）型箱式变电站系列是由高压室、变压器室、低压室组成的高效变配电装置。
适用于额定电压35KV、12KV的电力系统。
具有成套性、占地省、可移动、结构合理、外形美观、安装维护方便和投资少的特点，适用于住宅小区、大型工地、工矿企事业单位、高层建筑、城市灯路灯控配电、油田、矿山、狭窄街道、临时用电等场所。
本开关设备能满足GB/T17467-1998、GB/T17467-1998等标准要求，并且具有防止误操作断路器；防止带负荷拉闸；防止带电关合接地开关；防止接地开关在接地位置时送电和防止误入带电隔离等“五防”功能。
二产品型号含义X W B — 35（10）/ （）□KVA容量低压侧额定电压高压侧额定电压变电站户外箱式三使用环境条件海拔高度：不超过2000米。
环境温度：上限为40℃；下限为-30℃，高寒地区-40℃。
风压不超过700Pa（相当于风速34m/s）。
地震烈度不超过8度。
没有火灾、爆炸危险。
没有剧烈震动，垂直倾斜度不超过5°及化学腐蚀等严重污秽的场所。
超出上述环境条件时，用户应与制造厂协商。
四结构概述本系列产品系框架结，用型钢经特殊防腐处理后焊接而成。
外壳可采用防锈铝合金板、彩色夹心钢板、非金属。
箱顶为双层结构具有隔热、排气降温的作用。
所有操作均在柜门关闭状态下进行。
具备完善有效的“五防”功能，防止误操作。
进出线方式：高压电缆进，低压电缆出；高压电缆进，低压架空出；高压架空进，低压电缆出；高压架空进，低压架空出。
高压侧一次供电系统可布置成环网供电、终端供电、双电源供电等多种供电方式，还可装设高压计量元件，满足高压计量的要求。
变压器室可选择 S9、S11以及其他低损耗油浸式变压器和干式变压器；变压器（如变压器容量大于1600KVA，变压器敞开布置）设有自起动强迫风冷系统及照明系统。
采用自然通风和强迫通风两种方式，通风冷却性能良好。
箱变安装安全作业指导书
箱变安装安全指导书
1、目的
为了代维人员能够更好的进行维护工作，本文对箱变的更换方法进行详细说明
2、范围
本安全指导书是针对桐风江苏华鹏和山东泰开及保定天威三种箱变
3、基本要求
1）维护人员必须通过相关安全技术培训，熟悉并遵守《安全规程》
2）工作遵循以安全为主的原则
3）严格执行桐风风电场《作业管理制度》中相关规定
4、工作项目：安装箱变
作业过程中存在的危险点及风险控制措施
1）使用机械是注意高空落物
2）全程正确佩戴安全帽、穿绝缘鞋、戴手套
3）安装高低压测电缆
4）安装完成后摇绝缘核相
5）完成后检查有无工具遗漏清理卫生
4、工作班成员安全交底签名
桐风风电场
填写日期：年月日。
箱变安装作业指导书 (1)
陕西电力建设总公司新疆华电达坂城风电场二期（49.5MW）工程作业指导书文件编号： XJ--ZY--DQ—02名称：风电场箱式变压器安装______________________________________________________________________________ _ 陕西电力建设总公司新疆华电达坂城风电场二期工程项目部1编制依据1.1《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ 50148-20101.2《电气装置安装工程质量检验及评定规程》合订本（2002年）DL/T 5161.1～5161.17-2002 1.4《工程建设标准强制性条文》电力工程部分2011版1.5新疆华电达坂城风电场二期工程施工图纸1.6厂家变压器安装使用说明书1.7《电力建设安全工作规程》DL 5009.3—20051.8《电力建设安全健康及环境管理工作规定》1.9《国家电网十八项反事故安全措施》修订版2作业项目概况及工作量2.1. 作业项目概况华电达坂城二期风电场工程位于达坂城风区中段北部，柴窝堡湖东约8km处，即华电达坂城风电场一期工程厂区的东侧，距乌鲁木齐直线距离约50km。
本项目设计安装33台单机容量为1500kW风力发电机组，装机容量49.5MW。
配套工程包括33台风力发电机组、箱式变压器基础及场内道路等。
2.2.工作量：2.2.1安装ZGSB11-1600/35箱式变压器33台。
2.2.2 连接33台箱变的电力、控制电缆敷设安装。
3作业必备条件（施工人员配备及资格要求；机具、工具、仪器、仪表配备；设备、材料、力能供应；施工场地，环境要求；上道工序确认要求等。
）3.1.施工人员配备3.2.1 工机具配备3.3.1准备开工前对到达施工现场的变压器及附件进行开箱验收清点，对发现存在质量缺陷的设备及附件要及时提出。
施工用消耗性材料塑料布、棉纱、干净白布、破布、丙酮、酒精等在开工前应准备齐全；3.3.2施工人员已到达现场，施工人员已经过技术、安全交底。
10KV箱式变安装标准化作业流程图及指导书
10千伏**线箱式变安装标准作业流程图
编制人：班组审核人：单位审核人：
编号: ZDS-20211001 10千伏**线安装箱式变作业指导书
编写：年月日审核：年月日批准：年月日工作负责人：
作业日期年月日至年月日内蒙古东部电力有限公司-呼伦贝尔电业局-**供电局-配电班
1、范围
1.1本指导书适用于**供电局10千伏**线**安装箱式变电站工作。
2、引用文件
2.1内蒙古东部电力有限公司《架空配电线路安装检修规程》
2.2内蒙古东部电力有限公司《中低压配电网建设与技术改造原则意见》2.3DL/T5220-2005《10kV及以下架空配电线路设计技术规程》
2.4GB 50173-92 《35kV及以下架空电力线路施工及验收规范》。
铁路电力 第四章 箱式变电站及电抗器作业指导书
第四章箱式变电站及电抗器作业指导书1. 适用范围作业指导书适用于箱式变电站及电抗器施工作业。
2. 作业准备2.1 内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2.2 外业技术准备施工作业层中所设计的各种外部技术数据收集。
租赁生活房屋以及料库，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
3. 技术要求认真进行调查研究，综合考虑运行、施工、交通条件和路径长度等因素，统筹兼顾，全面安排。
做到经济合理、安全适用。
与铁路总体规划相结合，与各种管线和公共设施相协调，线路杆塔位置应与城镇环境相适应。
避开生产和储存易燃易爆的建筑物和仓库区域及危险品站台。
与火灾危险性生产厂房、库房、易燃易爆材料场以及可燃或易燃易爆液（气）体储罐的防火间隔不应小于杆塔高度的1.5倍。
不占用或少占用农田。
4. 施工程序与工艺流程就位准备箱式变汽车运输转运对位搭建滑行运输平台本体顶升穿入滑轨安装倒链牵引滑行箱式变本体对位本体降落位置调整就位固定5. 施工要求5.1 施工准备运输前对运输道路进行整修，将箱式变吊装至汽车（轨道车）上并绑扎牢靠。
如果接触网专业安装列车同行，那么可以利用其吊车将箱式变吊装到位，下述步骤即可省去。
5.2 枕木垛及滑轨铺设从箱式变卸车点搭设枕木垛、铺临时运输滑行轨道。
5.3 箱体顶升及穿入滑轨、滚杠在箱式变一端的底部用两台千斤顶将本体顶起，千斤顶的操作速度要平衡一致，动作协调，顶升高度约为200mm ，然后在箱式变下垫入枕木，撤除千斤顶。
在箱式变另一端用同样的方法垫入枕木。
在箱式变牵引耳的正下方，平行穿入两根钢轨做滑轨。
挨着滑轨内侧平行穿入两根钢轨做护轨，在滑轨两端头安装定位杆，拧紧定位螺母，限定滑轨轨距，垂直滑轨放入滚杠。
箱式变电站安装操作流程
箱式变电站安装作业指导书1 范围本标准规范了桐乡市供电局箱式变电站安装作业程序，确保变压器安装作业的顺利进行。
本标准适用于桐乡供电局额定电压20kV以下箱式变（殴式）和组合式（美式）变压器的安装作业。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 19001-2000 质量管理体系要求GB/T 28001-2001 职业健康安全管理体系规范GB50150-2006 电气装置安装工程电气设备交接试验标准电力安全工作规程（变电部分）设计图纸3 职责和权限3.1工作负责人a)工作负责人全面安装工作的安全，正确安全的组织安排安装工作，安装前对项目部人员详细交待安全注意事项，终结后进行安全小结。
b)工作负责人负责确认值班员所做的安全措施是否符合现场实际条件，项目部人员所做的安全措施是否正确完备。
c)工作负责人监督项目部人员安全作业，严格执行本指导书工作程序，审核有关数据，做出分析判断，得出正确的结论。
4工作程序4.1.工作准备4.1.1指定工作负责人工作负责人应是从事变电安装工作三年以上，熟悉变电检修技术，具有一定工作经验并经主管部门批准，文件公布的人员担任。
4.1.2了解设备情况查阅图纸，了解设备的运输情况、数据，以备综合分析a)检查本体运输中有无异常情况；b)附件是否到齐，运输中有无损害；c)查阅设计图纸或技术档案是否与设备相符；d)核对高压落火点是否与供电方案相符；e)检查变压器油是否到位，有无渗漏；f)检查高压柜SF6压力是否正常；g)确定试验项目和附加安装项目。
4.1.3了解现场施工环境及人员组织和分工；a)车辆运输道路是否符合设备吊装要求；b)吊车停靠点与设备摆放点的最大距离；c)吊车作业半径内有无高低压线路或其它通讯线路；d)电缆敷设路径及长度；e)主要施工工具、设备明细表，主要材料明细表；f)列出施工危险点并制定方案；g)确定施工人数明确人员分工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
文档来源为：从网络收集整理.word 版本可编辑.欢迎下载支持.
西安天正机电成套设备有限公司企业标准 Q/TZ4063-2009-1
版本：（A/0）
编制: 审核:
批准:
1.范围
本作业指导书规定了本公司箱式变电站的安装方法和技术要求。
2. 引用标准
GB17467—1998《高压/低压预装式变电站》
GB3906-2006《3.6-40.5KV 交流金属封闭开关设备和控制设备》
GB/T7251.1-2005《低压成套开关设备和控制设备》
3. 主要设备及辅助工具 多功能母排加工机 台式钻床
手工工具（24件普通套筒扳手一套，8件组合扳手1套, 螺丝刀50X 3,
100X 4, 150X 7各一把，尖嘴钳1把，剥线钳1把） 测量工具（钢卷尺
3m 万用电表一块）
4. 箱式变电站安装 4.1箱体制作技术要求
箱式变电站安装作业指 指导书
2009-11-9 发布 2009-11-9
实施 字和十字
，结构合理、紧凑，安装运输方便 ，防爆晒，防冻，防裂，防腐，寿命长，以及良好的通风措施、低压 室均有通风道，有自动设定温度的排风扇进行制冷，确保变压器、元 器件满负荷稳定运行。
，满足运行人员检查、维护及检修要求。
，确保该设备在严酷的环境条件下运行良好。
，低压室均为单开门，低压室两侧均可以打开，变压器室门内侧装设 安全隔离网，顶盖可拆卸，方便维修。
，高压室满足“五防”要求，安全可靠，外型美观。
,保温层厚度不小于 50mm 内部设备布局紧凑。
箱体有足够的机械强 度，在运输、安装中不发生变形。
外壳抗曝晒、抗腐蚀，并有牢固的 附着力，使用寿命长 ，不外露，箱式变电站具有防风沙、防雨、防锈、防小动物进入等措 施。
箱体防护等级为 IP23;
，变压器室采用特殊的防护网进行防护。
4.2 母线制作安装 ，分支母线，引下线等）的型号，规格均应按照设计制作。
，母线弯曲部分与连接部分保持 30mm 以上距离，母线弯曲处不准出 现裂纹。
A ．用绝缘子固定。
用螺丝直接将母线拧在绝缘子上，但需在母 线上钻椭圆孔，以便在温度变化时，有伸缩余地。
B. 用母线（夹）套管固定。
母线不用打孔，只把母线穿过夹板
口 号
，剪去余头，插上线耳或羊眼圈，压紧接到元件端子;
个端子最多只允许接 2 根导线，导线穿过金属板时，应套上绝缘
两边用螺栓固定即可。
4.3 二次元件安装
，对不清楚或疑问应向工程师或负责人提出技术交底， 不许盲目施工。
口.
号， 次元器件与二次接线图的型号，规格，数量的一致性，元器件出
厂检验合格证，说明书是否齐全。
，元件对角拧紧螺钉，元件安装，走线排列整齐，牢固，美观。
，相线在左（或上） ，零线在右（或下） ，控制电源为直流时，正极在
左边（或上边） ，负极在右边（或下边）
，对高频信号接点，应采取屏蔽措施。
导线选择
a. 导线一律采用黑色绝缘铜线， 安全用的接地线采用黄绿双色
绝缘铜线；
b. 导线截面图纸未做规定时， 控制回路用1.5mm 绝缘铜线，电
流回路用2.5mm 绝缘铜线;
c. 跨门线采用多芯绝缘软铜线，其余采用单芯硬质绝缘铜线;
，确定下料长度并剪裁；
，两端套上线号，并弯折;
，捆扎成束，并用缠绕管缠线，缠线间距为缠绕管宽的 2 倍;主线束
与分线束成直角，并用定位片固定，间距为 150mm 。
文档来源为：从网络收集整理.word版本可编辑.欢迎下载支持.
胶圈。
4.4 一次元件安装，应准备好装配的元器件，辅件，冷作件，检查元件型号规格是否与图纸要求相符。
，套装平弹簧垫圈，安装元件应对角拧紧螺丝，安装体积较大的应有2-3人配合，以免发生事故。
，隔离开关，断路器应按上合下分（竖装），左合右分（横装）的原则。
，带电部分的电气间隙和爬电距离不小于下表
4.5配电变压器安装
，首先应检查包装和密封是否良好，开箱检查请点，规格符合设计要求，附件，备件应齐全;
，套管变流器，散热器，潜油泵，气体继电器，温度计，热偶测温元件检查，并进行电气试验。
，安装完成后要按“电气设备父接和预防性实验标准”检验。
4.6接地
箱变外壳;
高压开关设备和控制设备的外壳，从其接地端子处连接;
金属屏蔽及高压电缆的接地导体;
变压器箱体或干式电力变压器的金属框架；低压开关设备和控制设备的金属
框架和外壳自控和遥控装置的接地导体；。
