声卡基本结构ppt课件
精选ppt
13
声卡基本结构
• 10、数字CD音频输入接口(CD SPDIF) • 作用是接收来自光驱的数字音频信号，最
大限度地减少声音失真。光驱的Digital Out接口与声卡上的CD SPDIF输入端连接， 可以得到比模拟CD音频要更纯净的音质。
精选ppt
AUX IN) • 负责把来自电视卡、DVD解压卡、MPEG
精选ppt
11
声卡基本结构
• 8、数字输出接口 • 该接口为黄色，用于输出数字音频信号。
配合声卡上的AC-3解码功能，就可输出数 字音效，令观赏DVD等影片时更加逼真。
精选ppt
12
声卡基本结构
• 9、后置输出插孔(SPDIF OUT) • 该接口为黑色，用于连接后端音箱。四声
道以上的声卡都会有两个线形输出插孔， 这是第二个线形输出插孔。
的大小。
精选ppt
2
声卡基本结构
精选ppt
3
声卡基本结构
输入输出接口 游戏杆MIDI接口
TAD CD IN AUX IN
安装挡板
精选ppt
CODEC芯片 主芯片 金手指
4
声卡基本结构
1、音效处理芯片 • 是整块声卡的核心部分，相当于声卡的大
脑。包括WAVE波形的采样与合成、MIDI 音乐的合成以及混音器、效果器的功能都 在此芯片内部实现。 • 上面标有商标、型号、生产日期、编号、 生产厂商等重要信息
• 它与MODEM卡上的相应端口相连接，配 合软件可使电脑具备电话自动应答功能。
精选ppt
10
声卡基本结构
• 7、模拟CD音频输入接口（CD IN）
• 是一个3针或4针的小插座，作用是将 来自光驱的模拟音频信号接入声卡，并 直接由声卡的输出端放出。
声卡 ppt计算机
声卡—类型
声卡发展至今，主要分为板卡式、集成式和外置式三种以适用不同用 户的需求，三种类型的产品各有优缺点。 板卡式：卡式产品是现今市场上的中坚力量，产品涵盖低、中、高各 档次，售价从几十元至上千元不等。早期的板卡式产品多为ISA接口， 由于此接口总线带宽较低、功能单一、占用系统资源过多，目前已被 淘汰。 集成式：声卡只会影响到电脑的音质，对PC用户较敏感的系统性能并 没有什么关系。因此，大多用户对声卡的要求都满足于能用就行，更 愿将资金投入到能增强系统性能的部分。虽然板卡式产品的兼容性、 易用性及性能都能满足市场需求，但为了追求更为廉价与简便，集成 式声卡出现了。 外置式声卡：是创新公司独家推出的一个新兴事物，它通过usb与PC 连接，具有使用方便、便于移动等优势。但这类产品主要应用于特殊 环境
声卡—基本结构
声卡的外接口图例
声卡—结构原理
声卡的结构原理：声卡由数据总线驱动器、总 线接口和控制器、数字声音处理器、混合信号 处理器、接口电路，以及多个音乐合成器等部 件构成
声卡—工作原理
通过声卡处理芯片处理数据，并与CPU交换 数据，这样可以减轻CPU工作压力。另外， 数字数据通过SPDIF输入/输出，模拟信号 通过IN和OUT端口输入/输出，输入/输出的 模拟信号通过ADR/DAR转换。
声卡
蔡敏杰 陈玲 丁梦梦 费瑞林
目录
发展历史 基本结构 工作原理 功能 主要作用 声卡类型 集成声卡 板载声卡 声卡接口 声卡的还原设备 常见声卡介绍 常见故障
声卡—发展历史
世界上第一块声卡——声霸卡，是由新加坡创新公司董事长沈 望傅先生发明的。但第一张“真正”的声卡是著名的 SoundBlaster 16，这块卡之所以名为16，是因为它拥有16 位的复音数，该声卡能较为完美地合成音频效果. 第二次重大变革是SoundBlaster 64 Gold，这是第一只让人 发出惊叹的声卡，采用了EMU8000音频芯片的SB 64 Gold无 论是其价格还是性能都让人大吃一惊，一切都是为了获得最高 质量的音响效果而定做的。 第三次声卡大变革，SoundBlaster 64 Gold率先支持了模拟 3D音效，但同时由于ISA总线带宽太窄了，限制了声卡的再度 发展，因此PCI声卡是注定要诞生的。
kj09声卡的维护与维修.ppt
2020年11月16日 星期一1时19分第二节 声卡的故障析与处理926秒
3．在Windows下安装声卡驱动程序 如果声卡具备PnP，而主板的ROMBIOS程序也具备PnP功能， 则因为Windows完全支持PnP设备的自动安装，计算机会自动搜索 新安装的声卡和引导安装向导一步步进行声卡驱动程序的安装。 二、声卡故障分析与处理 1．AC'97声卡损坏 当主板上的AC97声卡损坏后，可关闭AC'97声卡，在扩展槽中 插一块外加声卡，安装相应的驱动程序，就可以使声卡恢复正常。 其操作如下： 首 先 关 闭 主 板 上 的 声 卡 功 能 。 在 BIOS 设 置 主 菜 单 中 选 择 Integrated Peripherals子菜单，并将子菜单中的“AC97 Audio”项 设 为 Disabled ， 这 样 就 关 闭 了 主 板 上 的 AC'97 声 卡 。 在 子 菜 单 PnP/PCI Configurations中选择“Resources Controlled By”项，设 为Auto。 然后用在Windows下安装声卡的方法来安装外加声卡。并驱动声 卡。
2020年11月16日 星期一1时19分
第一节 声卡的基本结构与基本工作原理
5
26秒
2）IRQ(中断请求)号 每个外部设备都有唯一的一个中断号。声卡Sound Blaster缺省 IRQ号为7，而Sound Blaster PRO的缺省IRQ号为5。 3）DMA通道 声 卡 录 制 或 播 放 数 字 音 频 时 ， 将 使 用 DMA 通 道 ， 在 其 本 身 与 RAM之间传送音频数据，而无需CPU干预，以提高数据传输率和 CPU的利用率。16位声卡有两个DMA通道，一个用于8位音频数据 传输，另一个则用于16位音频数据传输。 4）游戏杆端口 声卡上有一个游戏杆连接器。若一个游戏杆已经连在机器上，则 应使声卡上的游戏杆跳接器处于未选用状态。否则，2个游戏杆互 相冲突。
计算机组装与维护教程之声卡PPT(76张)
5.1声道
5.1声道已广泛用于各类传统影院和家庭影院中，一些 比 较 知 名 的 声 音 录 制 压 缩 格 式 ， 如 杜 比 AC-3 （ Dolby Digital）、DTS等都是以5.1声音系统为技术蓝本的。其实 5.1声音系统来源于4.1环绕，不同之处在于它增加了一个 中置单元。这个中置单元负责传送低于80Hz的声音信号， 在欣赏影片时把对话集中在整个声场的中部，以增加整体 效果。
波表合成
波表的英文名称为“WAVE TABLE”，从字面翻译就 是“波形表格”的意思。其实它是将各种真实乐器所能发 出的所有声音（包括各个音域、声调）录制下来，存储为 一个波表文件。播放时，根据MIDI文件记录的乐曲信息 向波表发出指令，从“表格”中逐一找出对应的声音信息， 经过合成、加工后回放出来。由于它采用的是真实乐器的 采样，所以效果自然要好于FM。一般波表的乐器声音信 息都以44.1kHz、16Bit的精度录制，以达到最真实回放效 果。理论上，波表容量越大合成效果越好。
在还没有发明声卡的时候，电脑是没有 任何声音效果的。即使有，也是从PC喇叭里 发出的单调的声音，效果相当差。而正是因 为声卡技术的不断发展，才将人们从电脑的 无声世界带入了绚丽的“多媒体”世界。
声卡概述
声卡的总线结构 声音处理芯片 功率放大芯片 输入/输出端口 CD音频接口
声卡是电脑中处理音频信号的工具，通 过声卡将电脑中的音频信号进行处理后，再 通过连接到声卡的音箱，将声音以人耳能听 到的频率表现出来。声卡的外观如图7-1所示。
EAX：是Creative的新招牌，意为“环境音效扩展 集”。EAX是建立在DS3D上的，只是在后者的基础 上增加了几种独有的声音效果指令。EAX的特点是 着重对各种声音在不同环境条件下变化和表现进行 渲染，对声音的定位能力不如A3D，所以EAX建议用 户配备4声道环绕音箱系统。
声卡简介动态PPT
功放 芯片
功C来放O的芯D片信EC与号芯滤进片波行：电编路对解：A码D功C，率和放最D大终A器完C，传成 将数输字出的信音号频与信模号拟的信功号率之进行间放的大转换。
数字信号ADDCS：P芯将片模：拟处声理音有信关号声转音换的为命数令字、信执号行 压缩和解压缩程序、增加特殊声效等。
主芯片
DA大C大：减将轻数了字C声P音U的信负号担转，换加为速模软拟件信执号行。
集成声卡（板载声卡）
AC‘97和HD Audio
外置声卡（USB声卡)
SS所 的 W 音微含音沉享验听杜绕P美发B音 独 术 和 发yR开 3和OB术许增B出善音s软3量浸受以觉reS效 特 系 B。D比声国的tBBoDaW (3发是使强的声效e在充及感P均eEESt立环的 统系Dmla高Ss定（杜环LoaB用技用音增提满音受衡3的o绕ty体 立BoDu高 ，统A)清s的术于质强uF动量。技供是、向D比绕E公n、的gXun声 体性 是，晰核，大量处感协术Sd音do了d由最i至音司逻公声o技音c度公能由是心是幅 的理i震调，lR效uo丰S具纯乐）b共语术响辑司系司en音美度一技的惠一撼一让R魔技低世y富代dt同音是S推。效频国改种术r的致听技普款特声术环开统音界i研的表开技e。体的众果包、，v。究低性a。l
谢谢！
声卡是多媒体技术中最基本的
组成部分声，是实现卡声波与数字
信号相互转换的一种硬件。
声 卡
模拟/数字输出接口 线性输入插孔(LINE IN) 话筒输入插孔(MIC IN) 线性输出插孔(LINE OUT) 后置输出插孔(SPDIF OUT) 游戏/MIDI插口
电声话音自动处应理答设芯备片接：口（TAD，Telephone A是nsw整er块ing声De卡vic的e）核心部分，相 当于声卡的大脑。包括 模W拟ACDV音E频波输形入的接口采（样CD与IN合）成、 数M字ICDDI音音频乐输入的接合口成(CD以SP及DI混F) 音器、 效果器的功能都在此芯片内 扩部展实功能现插。针
声卡简介 动态PPT
主芯片
集成声卡（板载声卡）
AC‘97和HD Audio
外置声卡（USB声卡)
BBE高清晰度语音技 微软 PlayFX音效技术包 SRS(Sound Retrieval 术是BBE Sound 特 杜比定向逻辑环 Beats Audio 魔声 含3D环绕、至纯低音、 许使用的核心音频 System) 是由 SRS研究 音效系统，是一款 绕声（ Dolby 音量均衡技术，让听众 增强技术，是美国 所开发的、最具代表性 独特的高性能的技 沉浸在 3D的音乐世界， Pro Logic ）是 BBESound 公司推 的 3D立体声技术。 术系统，是由惠普 享受充满动感震撼的体 出的用于大幅度改 美国杜比公司开 WOW 提供了丰富的低 验以及音量协调一致的 和 Beats 公司共同开 善声音质量的一种 音和 3D立体音响效果。 发的环绕声系统。 听觉感受。 发。 音效增强处理技术。
谢谢！
CODEC芯片：对ADC和DAC传 数字信号 来的信号进行编解码，最终完成 编解码器 将输出的音频信号的功率进行放大 数字信号与模拟信号之间的转换。
功放芯片与滤波电路：功率放大器，
C 和 DAC
DSP芯片：处理有关声音的命令、执行 ADC：将模拟声音信号转换为数字信号 压缩和解压缩程序、增加特殊声效等。 DAC：将数字声音信号转换为模拟信号 大大减轻了CPU的负担，加速软件执行。
声卡是多媒体技术中最基本的 组成部分，是实现声波与数字 声 卡 信号相互转换的一种硬件。
声 卡
模拟/数字输出接口 线性输入插孔(LINE IN)
电话自动应答设备接口（ 声音处理芯片： TAD，Telephone
是整块声卡的核心部分，相 Answering Device）
计算机科学 声卡 PPT
音箱
随着多媒体视听时代的发展，音箱作为一种必不可少的音 频输出设备已经越来越被广大的电脑玩家所认同，而且随着声 卡音乐音效输出质量的日益提高，对音箱的要求也越来越高。 另外，即使你选用了全球最著名的专业高档声卡，但如果没有 一对性能超群出众的大功率有源音箱相配合，一样无法展现出 音乐那气势磅礴而又细腻美妙的魅力。所以在选购多媒体音箱 时不妨争取一步到位，选一个理想的音箱。
声卡
声卡的技术指标 1．采样频率：录音设备在一秒钟内对声音信号的采
样次数，采样频率越高声音的还原就越真实自然。 2．量化位数：声卡处理声音的解析度。 3．输出的声道数：普通家用声卡可输出5.1的声道信
号。 4．3D音效API： 定位：准确地判断出声道的来源； 交互：实时的定位。
子任务1： 声卡的选配与安装
❖ 缺点 不支持DOS下的游戏，只能支持Direct Sound 3D的声音音效； 不支持A3D、EAX等需要用硬件芯片来合成处理的声音音效；不 能实现硬件波表合成，所以用户不能用它来听MIDI；当系统中有 多个任务并大量占用数据总线时，USB音箱会不正常发声。
2. 鉴别超重低音音箱
超重低音音箱的好坏直接决定了音箱的频率响应范围及低音效果的优 劣。
CD-IN插座
Phone MONO-O插针 PC-SPK插座
CD-ROM接口
PCI接口
DSP芯片
知识讲解：声卡的分类
❖ 按模块划分：系统接口、音效处理、数模转换和信号I/O ❖ 按安装位置结构：独立和板载（集成） ❖ 按采样分辨率：8位、16位、准32位、32位 ❖ 按声卡功能：单声道声卡、准立体声声卡和立体声声卡等
Controller(数字音频处理单元)集成到芯片组的北 桥中，简化了硬件电路，除了D/A和A/D转换以外 所有的处理工作都要交给CPU来完成 。
《声卡基本结构》课件
音乐制作
音频录制
音乐制作人使用声卡来录制和编辑音乐，捕捉声音的细节，提高音质。
混音与母带处理
声卡在音乐制作中还用于混音和母带处理，使音乐听起来更加专业和动人。
电影制作
音效设计
电影制作中，声卡用于音效设计，创造出逼真的环境音、特效音等，增强电影的观影体验。
配音与对白
声卡还用于录制和编辑电影中的配音和对白，确保声音清晰、自然。
详细描述
信噪比越高，声卡的噪音抑制能力越强，声音质量也越高。常见的信噪比有 90dB、96dB和100dB等。
动态范围
总结词
动态范围反映了声卡对声音强度的还原能力。
பைடு நூலகம்详细描述
动态范围越大，声卡对声音强度的还原能力越强，声音质量也越高。常见的动态 范围有100dB、110dB和120dB等。
总谐波失真
软件层面与AI语音助手更好地集成，实现更加流畅、智能的语音交互功能。
高清音频传输技术
总结词
高清音频传输技术是未来声卡的一个重 要发展方向，能够提供更高品质的音频 体验。
VS
详细描述
随着消费者对音频品质要求的不断提高， 高清音频传输技术成为了声卡发展的必然 趋势。通过更高的采样率和更大的动态范 围，高清音频传输技术能够提供更加丰富 、细腻的音质，满足用户对高品质音频的 需求。
效果处理器
添加效果，如混响、压缩、均衡等。
音频路由和虚拟声场处理器
允许用户将音频信号路由到不同的输出，并 模拟不同的听音环境。
音频接口
XLR接口
用于连接麦克风和吉他等乐器 。
RCA接口
用于连接CD播放器和录音设 备等设备。
音频接口
连接声卡和外部设备，如麦克 风、扬声器和MIDI设备。
声 卡
1:12的压缩率压 缩，采样率为44kHz、比特率为112kB/s。
TEXT
TEXT
TEXT
TEXT
❖ Windows Media Audio：微软的Windows Media Audio 7
（.WMA文件）是一种压缩的离散文件或流式文件。
❖ WAVE文件：WAVE文件作为最经典的Windows多媒体音频格式， 应用非常广泛，它使 用三个参数来表示声音：采样位数、采 样频率和声道数。
微机组装与维护技术
1.6 声音文件格式
1. 声音文件播放格式 （1）离散文件。 传统的音频文件存放在硬盘或其他的存储介质中，我们把这些文件叫做 “离散文件”或“可下载的文件”。一般来说，这种音乐文件在播放之 前，需要完全下载它。 （2）流式文件。 可以一边下载一边播放的声音文件。一般上，流式媒体播放器先下载几 秒钟的内容存放到缓冲区内，然后在继续下载的同时播放缓冲区中的内 容。
❖ CD音频连接器：通常是3针或4针的小插座，与CD-ROM的 相应端口连接，实现CD音频信号的直接播放。
❖ 跳线和SB-Link接口：在ISA声卡上大多有跳线，它的作用 是给ISA声卡设置通道和中断信号以使操作系统与声卡能进 行信号传输。
微机组装与维护技术
1.1 声卡的结构(5)
❖ 其他接口 （1）电话应答接口：用来提供标准语音Modem的连接。 （2）辅助设备接口（AUX－IN）：用于将电视卡，解压卡
等设备的声音信号输入声卡并通过音箱播放。 （3）数字CD音频输入接口（CD－SPDIF）：用来接收来自
光驱的数字音频信号。 （4）音频扩展接口（SPDIF－EXT）：接到数字I/O子卡，
实现数字信号的输入和输出等。
微机组装与维护技术
第十章 声卡与音箱PPT课件
二、声卡的类型和结构
14、电话自动应答设备接口 TAD与MODEM卡上的相应端口相连接，配合软件可使 微机具备电话自动应答功能。
三、声卡的基本原理
1、声音的数位化 声卡最基本的功能就是要把所录到的模拟信号转换成 计算机可以接受的数字信号，以及把处理完成的数字 音源信号转换成模拟音源信号输出，一般将这两种过 程称作：ANALOG-TO-DIGITAL CONVERSION （ADC，模数转换）与DIGITAL-ANALOG CONVERSION（DAC，数模转换）。
9、第二个线性输出插孔 用于连接后端音箱，四声道以上的声卡都会有两个线 性输出插孔。
10、游戏/MIDI插口 用于连接游戏杆，手柄，方向盘等外接游戏控制器， 也可连接外部MIDI乐器，配以专用软件可将微机作为 桌面音乐制作系统使用。
二、声卡的类型和结构
11、数字CD音频输入接口 S/PDIF两针同轴线圆形接口，是SONY公司与PHILPS 公司联合制定的民用、AES/EBU接口。一般在数字音 响设备、MD播放机和MP3播放机都会有Digital Out的 端子，这样就可以通过它直接输入到声卡，再通过软 件的控制实现数字声音信号的输入、输出全部功能。
按照声卡与主机的接口，分为：ISA声卡、PCI声卡和USB 声卡。
按照声取样分辨率的位数不同，分为：8位声卡、准16位 声卡、真16位声卡。
按照声卡功能的不同，分为：单声道声卡、准立体声卡、 真立体声声卡等。
声卡芯片是声卡最关键的部件，也可以根据声卡芯片的型 号来分类。
按照其性能和价格，又分为：低档、中档和同档声卡。
二、声卡的类型和结构
2、功率放大芯片 从声音处理片出来的信号还不直接推动扬声器放出声音， 绝大多数声卡都带有功率放大芯片来实现这一功能。声 卡上的功放型号多为XX2025，功率为2*2W，音质一般。 由于它在放大声音，音乐等信号的过程中也同时放大了 噪声信号，所以从其输出端转较大。比较简单的解决方 法是过功放，利用声卡上红路输出端口连接音响，这样， 音质的好坏就直接取决于声音处理芯片和外接的音响设 备的档次了。
声卡
1、数字声音文件。通过声卡及相应的驱动程序的控制，采集来自话筒、收录机等音源的信号，压缩后被存 放在计算机系统的内存或硬盘中 。
2、激光盘压缩的数字化声音文件还原成高质量的声音信号，放大后通过扬声器放出 。 3、数字化的声音文件进行加工，以达到某一特定的音频效果 。 4、音量，对各种音源进行组合，实现混响器的功能 。 5、合成技术，通过声卡朗读文本信息。如读英语单词和句子，奏音乐等 。 6、音频识别功能，让操作者用口令指挥计算机工作 。 7、电子乐器。另外，在驱动程序的作用下，声卡可以将MIDI格式存放的文件输出到相应的电子乐器中，发 出相应的声音。使电子乐器受声卡的指挥 。 声卡
工作原理
工作原理
声卡声卡从话筒中获取声音模拟信号，通过模数转换器(ADC)，将声波振幅信号采样转换成一串数字信号， 存储到计算机中。重放时，这些数字信号送到数模转换器(DAC)，以同样的采样速度还原为模拟波形，放大后送 到扬声器发声，这一技术称为脉冲编码调制技术(PCM) 。
主要作用
主要作用
基本结构
基本结构
声音控制芯片 声音控制芯片是把从输入设备中获取声音模拟信号，通过模数转换器，将声波信号转换成一串数字信号，采 样存储到电脑中。重放时，这些数字信号送到一个数模转换器还原为模拟波形，放大后送到扬声器发声 。 数字信号处理器 DSP芯片通过编程实现各种功能。它可以处理有关声音的命令、执行压缩和解压缩程序、增加特殊声效和传 真MODEM等。大大减轻了CPU的负担，加速了多媒体软件的执行。但是，低档声卡一般没有安装DSP，高档声卡才 配有DSP芯片 。 FM合成芯片 低档声卡一般采用FM合成声音，以降低成本。FM合成芯片的作用就是用来产生合成声音 。 波形合成表 在波表ROM中存放有实际乐音的声音样本，供播放MIDI使用。一般的中高档声卡都采用波表方式，可以获得 十分逼真的使用效果 。
2、激光盘压缩的数字化声音文件还原成高质量的声音信号，放大后通过扬声器放出 。 3、数字化的声音文件进行加工，以达到某一特定的音频效果 。 4、音量，对各种音源进行组合，实现混响器的功能 。 5、合成技术，通过声卡朗读文本信息。如读英语单词和句子，奏音乐等 。 6、音频识别功能，让操作者用口令指挥计算机工作 。 7、电子乐器。另外，在驱动程序的作用下，声卡可以将MIDI格式存放的文件输出到相应的电子乐器中，发 出相应的声音。使电子乐器受声卡的指挥 。 声卡
工作原理
工作原理
声卡声卡从话筒中获取声音模拟信号，通过模数转换器(ADC)，将声波振幅信号采样转换成一串数字信号， 存储到计算机中。重放时，这些数字信号送到数模转换器(DAC)，以同样的采样速度还原为模拟波形，放大后送 到扬声器发声，这一技术称为脉冲编码调制技术(PCM) 。
主要作用
主要作用
基本结构
基本结构
声音控制芯片 声音控制芯片是把从输入设备中获取声音模拟信号，通过模数转换器，将声波信号转换成一串数字信号，采 样存储到电脑中。重放时，这些数字信号送到一个数模转换器还原为模拟波形，放大后送到扬声器发声 。 数字信号处理器 DSP芯片通过编程实现各种功能。它可以处理有关声音的命令、执行压缩和解压缩程序、增加特殊声效和传 真MODEM等。大大减轻了CPU的负担，加速了多媒体软件的执行。但是，低档声卡一般没有安装DSP，高档声卡才 配有DSP芯片 。 FM合成芯片 低档声卡一般采用FM合成声音，以降低成本。FM合成芯片的作用就是用来产生合成声音 。 波形合成表 在波表ROM中存放有实际乐音的声音样本，供播放MIDI使用。一般的中高档声卡都采用波表方式，可以获得 十分逼真的使用效果 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
pp和音乐，能选择以单声道 或双声道录音，并且能控制采样速率。 • 数模转换，用来把数字化的声音信号转换 成模拟信号。 • 模数转换，用来把模拟声音信号转换成数 字信号。 • 音乐数字接口(MIDI)，能使用MIDI乐器。 • 声音混合功能，允许控制声源和音频信号 的大小。 3 ppt课件
ppt课件
14
声卡基本结构
• 10、数字CD音频输入接口(CD SPDIF) • 作用是接收来自光驱的数字音频信号，最 大限度地减少声音失真。光驱的Digital Out接口与声卡上的CD SPDIF输入端连接， 可以得到比模拟CD音频要更纯净的音质。
ppt课件
15
声卡基本结构
• 11、辅助音频输入口(AUX IN) • 负责把来自电视卡、DVD解压卡、MPEG 编/解码卡等设备的声音信号输入声卡。这 样就可使各种设备输出的声音信号都通过 声卡送至音箱，避免了反复插拔信号线。
ppt课件 12
声卡基本结构
• 8、数字输出接口 • 该接口为黄色，用于输出数字音频信号。 配合声卡上的AC-3解码功能，就可输出数 字音效，令观赏DVD等影片时更加逼真。
ppt课件
13
声卡基本结构
• 9、后置输出插孔(SPDIF OUT) • 该接口为黑色，用于连接后端音箱。四声 道以上的声卡都会有两个线形输出插孔， 这是第二个线形输出插孔。
ppt课件
10
声卡基本结构
• 6、电话自动应答设备接口（TAD， Telephone Answering Device） • 它与MODEM卡上的相应端口相连接，配 合软件可使电脑具备电话自动应答功能。
ppt课件
11
声卡基本结构
• 7、模拟CD音频输入接口（CD IN） • 是一个3针或4针的小插座，作用是将 来自光驱的模拟音频信号接入声卡，并 直接由声卡的输出端放出。 • 模拟音频线在声卡端的接头一般有两种 排列方式，应选用与该接口匹配的才能 确保CD音频的正常接入。
ppt课件
18
声卡基本结构
• 声卡的外接口图例
ppt课件
19
ppt课件
16
声卡基本结构
• 12、扩展功能插针 • 通过数据线接出，主要用于扩展卡上的输 入输出接口，适合一些比较专业的设备。
ppt课件
17
声卡基本结构
• 13、功放芯片 • 对声音处理芯片处理的信号进行放大，以 推动喇叭发出声音。 • 14、总线接口 • 常见的有ISA、PCI两种。 • 15、跳线
声卡基本结构
ppt课件
4
声卡基本结构
TAD
CD IN
AUX IN
输入输出接口
CODEC芯片
主芯片 游戏杆MIDI接口 金手指 安装挡板
ppt课件
5
声卡基本结构
1、音效处理芯片 • 是整块声卡的核心部分，相当于声卡的大 脑。包括WAVE波形的采样与合成、MIDI 音乐的合成以及混音器、效果器的功能都 在此芯片内部实现。 • 上面标有商标、型号、生产日期、编号、 生产厂商等重要信息
声卡基本结构
ppt课件
1

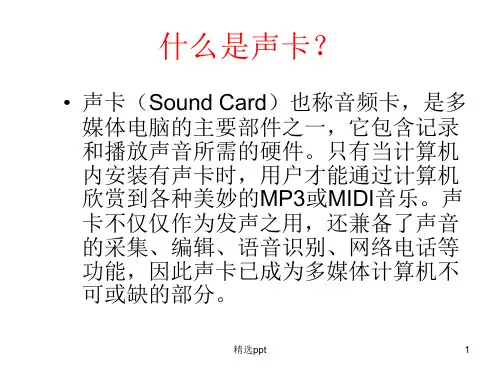

什么是声卡？
