电路实验的基础知识
高中物理常考的电学实验满分知识点总结
高中物理常考的电学实验满分知识点总结目录一、实验的考查内容二、电学实验命题走向三、电学实验的基础和核心四、选取电学仪器和实验电路五、实验电路的选择六、实物图连线技巧七、设计型实验思路八、几种测电阻方法总结(难点)九、四大重点题型分析及例题精讲电学实验最全知识点总结一、实验的考查内容(1)测定金属的电阻率(练习使用螺旋测微器);(2)描绘小灯泡的伏安特性曲线;(3)测定电源的电动势和内阻;(4)练习使用多用电表;(5)传感器的简单使用;(6)设计型实验。
二、电学实验命题走向(1)给定条件,进行实验设计;(2)给定测量数据,选择处理方法;(3)给定原理、器材,设计实验方案;(4)给出实验过程情景,判断过程、方法的合理性。
三、电学实验的基础和核心(1)伏安法测电阻“外接法”的系统误差是由电压表的分流引起的,电阻测量值总小于真实值,小电阻应采用外接法,可记为“外小小”。
“内接法”的系统误差是由电流表的分压引起的,电阻测量值总大于真实值,大电阻应采用内接法,可记为“内大大”(2)滑动变阻器的连接(限流法/分压法)分压接法时,题中常出现这样的字眼:要求电压从零开始调节,或是要求测量尽可能精确等被测电阻上电压的调节范围大。
用分压接法时,滑动变阻器应该选用阻值小的;用限流接法时,滑动变阻器应该选用阻值和被测电阻接近的。
(3)其他常用测电阻方法①内阻已知的电流表、电压表可看成能读出它们电流、电压大小的电阻来使用;②电流表可通过串联定值电阻来扩大量程,当成大量程电流表来使用;也可以并联定值小电阻来当成电压表来使用。
③替代法测电阻④半偏法测电阻四、选取电学仪器和实验电路(1)安全:在电流表和电压表测量值不超量程,滑动变阻器、电源中通过的电流小于额定电流。
解决方法是依据欧姆定律算出实验电路调节中过程的电流范围,再和某器材的最大电压和给定值进行选择。
(2)方便:便于操作。
主要是对滑动变阻器、电压表、电流表的选择。
解决方法是要根据用电器分流、分压、限流等不同用途,采用正确的连接,能够既得到满足实验要求的电压范围,同时调节时电压表现为线性稳定变化。
电路必记知识点总结

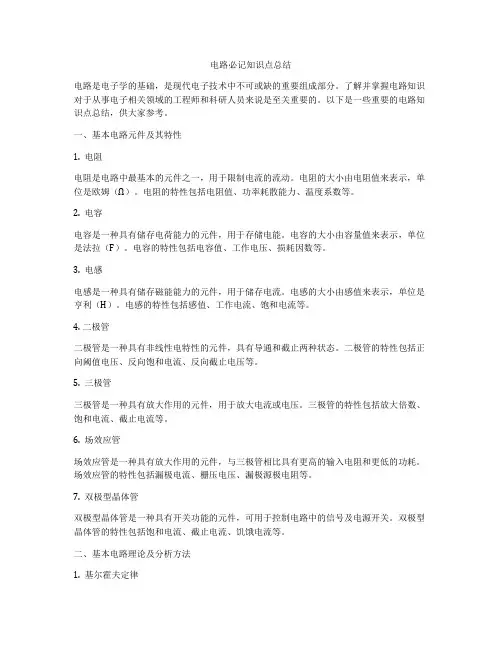

电路必记知识点总结电路是电子学的基础,是现代电子技术中不可或缺的重要组成部分。
了解并掌握电路知识对于从事电子相关领域的工程师和科研人员来说是至关重要的。
以下是一些重要的电路知识点总结,供大家参考。
一、基本电路元件及其特性1. 电阻电阻是电路中最基本的元件之一,用于限制电流的流动。
电阻的大小由电阻值来表示,单位是欧姆(Ω)。
电阻的特性包括电阻值、功率耗散能力、温度系数等。
2. 电容电容是一种具有储存电荷能力的元件,用于存储电能。
电容的大小由容量值来表示,单位是法拉(F)。
电容的特性包括电容值、工作电压、损耗因数等。
3. 电感电感是一种具有储存磁能能力的元件,用于储存电流。
电感的大小由感值来表示,单位是亨利(H)。
电感的特性包括感值、工作电流、饱和电流等。
4. 二极管二极管是一种具有非线性电特性的元件,具有导通和截止两种状态。
二极管的特性包括正向阈值电压、反向饱和电流、反向截止电压等。
5. 三极管三极管是一种具有放大作用的元件,用于放大电流或电压。
三极管的特性包括放大倍数、饱和电流、截止电流等。
6. 场效应管场效应管是一种具有放大作用的元件,与三极管相比具有更高的输入电阻和更低的功耗。
场效应管的特性包括漏极电流、栅压电压、漏极源极电阻等。
7. 双极型晶体管双极型晶体管是一种具有开关功能的元件,可用于控制电路中的信号及电源开关。
双极型晶体管的特性包括饱和电流、截止电流、饥饿电流等。
二、基本电路理论及分析方法1. 基尔霍夫定律基尔霍夫定律是电路分析中的重要定律之一,分为基尔霍夫电压定律和基尔霍夫电流定律。
基尔霍夫电压定律指出在闭合回路中电压代数和为零,基尔霍夫电流定律指出在节点上电流代数和为零。
2. 奈奎斯特定理奈奎斯特定理是用于稳定性分析的重要理论,通过分析系统的频率响应来评估系统的稳定性。
奈奎斯特定理可以通过构建系统的极点和频率响应曲线来进行分析。
3. 阻抗匹配阻抗匹配是电路设计中的重要问题之一,用于使输入输出之间的阻抗匹配以确保最大功率传输。
大学物理实验报告 制流电路、分压电路和电学实验基础知识
大学物理实验报告----------制流电路、分压电路和电学实验基础知识姓名:_______柳天一__________学号:______2012011201 _______实验组号:____3______________班级:______计科1204_________日期:______2013.3.23__________实验报告【实验名称】制流电路、分压电路和电学实验基础知识【实验目的】1、了解电学实验的要求、操作规程和安全知识。
2、学习电学实验中常用仪器的使用方法。
3、学习连接电路的一般方法,学习用变阻器连成制流电路和分压电 路的方法。
【实验原理】制流电路的特性:制流电路如图3所示,图中E 为直流(或交流)电源;R 1为滑线变阻器,A 为电流表;R 2为负载(本实验采用电阻);K 为电源开关。
它是将滑线变阻器的滑动头C 和任一固定端(如A 端)串联在电路中,作为一个可变电阻,移动滑动头的位置可以连续改变AC 之间的电阻R AC ,从而改变整个电路的电流I。
(a ) (b )1.分压电路的特性:分压电路如图4所示,图中E 为直流(或交流)电源,滑线变阻器两个固定端A 、B 与电源E 相接,负载R 2接滑动端C 和固定端A (或B )上,当滑动头C 由A 端滑至B 端,负载上电压由0变至E,调节的范围与变阻器的阻值无关。
(a )(b )2.制流电路与分压电路的选择: 图3 制流电路图4 分压电路(1) 调节范围分压电路的电压调节范围大,可从E →0;而制流电路电压调节范围小,只能从 E E R R R →⨯+122。
(2) 细调程度当2/21R R ≤时,在整个调节范围内调节基本均匀,但制流电路可调范围小;负载上的电压值小,能调得较精细,而电压值大时调节变得很粗。
(3) 功率损耗使用同一变阻器,分压电路消耗电能比制流电路要大。
基于两电路的差别,当负载电阻较大,调节范围较宽时选分压电路;反之,当负载电阻较小,功耗较大,调节范围不太大的情况下则选用制流电路。
初中物理实验——电学基础实验
初中物理实验——电学基础实验随着时代的发展,科技的进步,我们的生活已经离不开电,而电学也成为了我们学习的重点之一。
初中阶段的物理教学,也会重点讲解电学相关的知识,而电学基础实验则是巩固学生对电学知识的掌握的重要一环。
一、欧姆定律实验欧姆定律是当前电路中最基本的电学定律之一。
进行欧姆定律实验的方法,可以借助电流表和电压表来测试电流和电压的数据,并进行简单的计算。
首先准备一根电阻丝,接上电流表,然后通过电阻丝来调整电流的大小。
然后再通过电压表,测试电阻丝两端的电压,通过计算,即可得到电路中的电阻值。
二、基本电路实验基本电路实验是学习电学的基本操作之一,主要是通过实验来了解电路的组成和原理。
学生需要先了解电路的基本组成部分,如电源、导线、开关等,然后就可以进行电路的组装和实验操作。
通过实验可以掌握电路中电流的流向、电源电压与电路中的元器件的组合的关系等基本原理。
三、串联和并联电路实验串联和并联电路实验是学习电路的进阶知识之一,也是初学者需要了解的基本内容。
这种实验的方法,需要用到串联和并联的电路,在一个电路中加入多个元器件,可以大大扩展学生的学习范围。
通过实验来了解串联电路、并联电路中电路的原理,了解不同位置上的电阻,并可以通过实验现象来进一步理解。
四、测量电池电动势实验测量电池电动势实验是一种重要的实验操作,它可以让学生更深入地了解电池中电动势的原理和内部构成。
学生需要准备一些基本的电器学知识,包括电池的组成和结构等。
然后通过操作电路和测量电压等方法,来了解电池电动势的大小,进一步了解电池电动势的内部构成。
五、磁场对电流的影响实验磁场及其对电流的影响也是电学基础中重要的实验之一,开展这种实验可以让学生加深对磁场和电场的理解,并更好地理解“电”和“磁”的基本规律。
学生需要准备如:磁体、电流表、导体等实验器材,在进行实验的过程中可以观察到磁场对电流的影响,并评估各种状态下的磁场的强度,深入理解电流和磁场之间的关系。
电路课实验报告总结(3篇)
第1篇一、实验背景电路课是一门理论与实践相结合的课程,通过实验可以加深对电路理论知识的理解,提高动手能力和解决问题的能力。
本实验报告总结了我在电路课中所完成的几个实验,包括基本放大电路、差分放大电路、稳压电路等,并对实验过程、实验结果及心得体会进行了总结。
二、实验内容及过程1. 基本放大电路实验(1)实验目的:掌握放大电路直流工作点的调整与测量方法,研究交流放大器的工作情况,加深对其工作原理的理解。
(2)实验过程:搭建基本放大电路,调整电路参数,测量静态工作点,分析电路性能。
(3)实验结果:通过实验,掌握了放大电路直流工作点的调整方法,分析了电路的增益、带宽、输入输出阻抗等性能指标。
2. 差分放大电路实验(1)实验目的:提高对差分放大电路性能及特点的理解,学习其性能指标测试方法。
(2)实验过程:搭建差分放大电路,调整电路参数,测量差模电压放大倍数、共模电压放大倍数、共模抑制比等性能指标。
(3)实验结果:通过实验,了解了差分放大电路的工作原理,掌握了性能指标测试方法,分析了电路的共模抑制能力、温度稳定性等特性。
3. 稳压电路实验(1)实验目的:学习稳压电路的设计原理,提高对稳压电路性能指标的理解。
(2)实验过程:搭建稳压电路,调整电路参数,测量输出电压、输出电流、纹波电压等性能指标。
(3)实验结果:通过实验,掌握了稳压电路的设计方法,分析了电路的稳压精度、负载调节范围、温度稳定性等特性。
三、实验心得体会1. 理论与实践相结合:电路课实验使我深刻体会到理论知识与实践操作的重要性。
只有将理论知识应用于实际操作中,才能更好地理解电路原理,提高动手能力。
2. 分析问题、解决问题的能力:在实验过程中,遇到各种问题,通过查阅资料、分析电路原理,最终找到解决问题的方法。
这使我更加自信地面对实际问题。
3. 团队合作:实验过程中,与同学互相帮助、共同讨论,提高了团队协作能力。
在今后的学习和工作中,这种团队合作精神将使我受益匪浅。
电工实验原理

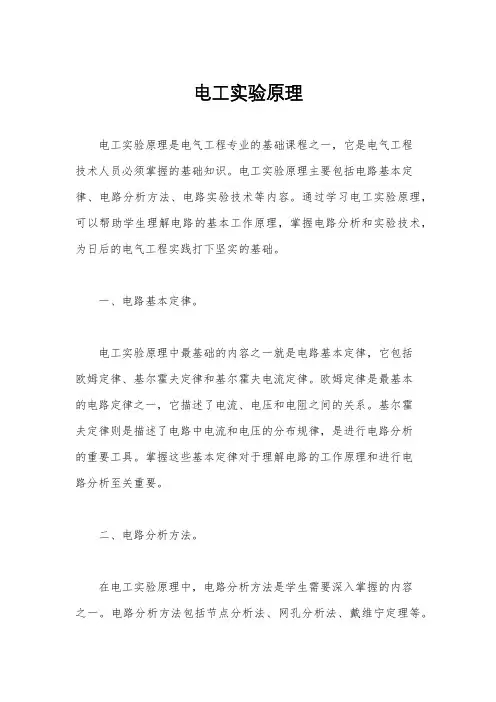

电工实验原理电工实验原理是电气工程专业的基础课程之一,它是电气工程技术人员必须掌握的基础知识。
电工实验原理主要包括电路基本定律、电路分析方法、电路实验技术等内容。
通过学习电工实验原理,可以帮助学生理解电路的基本工作原理,掌握电路分析和实验技术,为日后的电气工程实践打下坚实的基础。
一、电路基本定律。
电工实验原理中最基础的内容之一就是电路基本定律,它包括欧姆定律、基尔霍夫定律和基尔霍夫电流定律。
欧姆定律是最基本的电路定律之一,它描述了电流、电压和电阻之间的关系。
基尔霍夫定律则是描述了电路中电流和电压的分布规律,是进行电路分析的重要工具。
掌握这些基本定律对于理解电路的工作原理和进行电路分析至关重要。
二、电路分析方法。
在电工实验原理中,电路分析方法是学生需要深入掌握的内容之一。
电路分析方法包括节点分析法、网孔分析法、戴维宁定理等。
节点分析法是一种基于基尔霍夫电流定律的电路分析方法,它适用于复杂的多支路电路。
而网孔分析法则是一种基于基尔霍夫电压定律的电路分析方法,适用于复杂的多电源电路。
掌握这些电路分析方法可以帮助学生更好地理解电路的工作原理,提高电路分析的效率。
三、电路实验技术。
除了理论知识外,电工实验原理还包括电路实验技术的内容。
电路实验技术是指在实验室中进行电路实验时需要掌握的技术方法和操作技巧。
例如,如何正确使用万用表、示波器等仪器进行电路参数的测量,如何进行电路的组装和连接,如何进行电路的调试和测试等。
这些实验技术对于学生在实验中能够准确、安全地进行电路实验具有重要意义。
总结。
电工实验原理作为电气工程专业的基础课程,对于学生打下扎实的电路基础知识至关重要。
通过学习电路基本定律、电路分析方法和电路实验技术,可以帮助学生更好地理解电路的工作原理,掌握电路分析的方法,提高实验操作的技能。
因此,学生在学习电工实验原理这门课程时,应该认真对待,多进行实践操作,加强理论与实践的结合,从而更好地掌握电路基础知识,为日后的电气工程实践做好准备。
电路实验课程大纲
电路实验课程大纲
电路实验课程大纲通常包括以下几个主要方面:
1. 引言和基础知识:介绍电路实验的目的、意义和基本概念。
包括电流、电压、电阻、功率等基本电路理论知识。
2. 仪器和设备:介绍在电路实验中常用的仪器和设备,如示波器、函数发生器、电压源、电流表等,并讲解其使用方法和注意事项。
3. 实验基础技术:包括实验中常用的基本技术,如电路连接、测量电流和电压、使用示波器观察信号等。
4. 基本电路实验:介绍常见的基本电路实验,如串并联电阻电路实验、电阻和电容的时间常数测量实验、二极管特性实验等。
5. 放大电路实验:介绍放大电路的基本原理和实验方法,如共射放大电路实验、差动放大电路实验等。
6. 滤波电路实验:介绍滤波电路的原理和实验方法,如RC 低通滤波器实验、LC高通滤波器实验等。
7. 调制解调实验:介绍调制解调的基本原理和实验方法,如调幅解调实验、调频解调实验等。
8. 数字电路实验:介绍数字电路的基本原理和实验方法,如逻辑门电路实验、计数器和时序电路实验等。
9. 项目实践:根据学生的实际情况和实验室条件,安排一些小型项目实践,让学生综合运用所学知识进行设计和实现。
10. 实验报告:要求学生按照规定格式撰写实验报告,记录实验过程和结果,并分析实验现象和结论。
以上是一个典型的电路实验课程大纲,具体内容可能会根据不同学校和教师的要求有所不同。
每个实验课程都应该注重培养学生的实践能力、观察分析能力和问题解决能力,同时加强对电路原理的理解和应用。
电路实验了解并搭建简单的电路
电路实验了解并搭建简单的电路电路是电子学的基础,在实际应用中被广泛使用。
理解和搭建简单电路是每个电子学爱好者和学习者的必备技能。
本文将介绍电路实验的基础知识,并通过一些简单的示例来展示如何搭建电路。
第一部分:电路实验的基础知识在进行电路实验前,我们需要了解一些基础知识。
下面是一些必要的内容:1. 电路基本元件:电阻、电容和电感是最基本的电路元件。
它们分别用来限制电流、储存电荷和储存能量。
2. 电路符号:在电路图中,我们用特定的符号来表示电路元件。
比如,电阻用一个波浪线表示,电容用两条平行的线表示。
3. 电源:电路需要一个能提供电能的电源。
常见的电源有电池和电源供应器。
4. 连接线:连接线用来连接电路的元件和电源。
它们应该具有良好的导电性能和耐久性。
第二部分:搭建简单电路的示例下面我们将通过一些示例来展示如何搭建简单的电路。
每个示例都涵盖了一个特定的电路实验内容。
示例一:串联电阻电路材料:- 两个电阻 R1 和 R2- 一个电源电池步骤:1. 将 R1 和 R2 依次串联起来,确保它们之间没有电阻。
2. 将一个连接线的一端与电源的正极相连,将另一个连接线的一端与 R1 的一端相连。
3. 将 R1 的另一端与 R2 的一端相连,将 R2 的另一端与电源的负极相连。
4. 确保连接正常后,电路就搭建完成了。
示例二:并联电容电路材料:- 两个电容 C1 和 C2- 一个电源电池步骤:1. 将 C1 和 C2 平行地放置在桌面上。
2. 将一个连接线的一端与电源的正极相连,将另一个连接线的一端与 C1 的一端相连。
3. 将 C1 的另一端与 C2 的一端相连,将 C2 的另一端与电源的负极相连。
4. 确保连接正常后,电路就搭建完成了。
示例三:简单电感电路材料:- 一个电感 L- 一个电容 C- 一个电阻 R- 一个信号发生器步骤:1. 将信号发生器的输出端与 R 的一端相连。
2. 将 R 的另一端与 L 和 C 组成的并联电路相连。
实验室电气安全知识与操作规范
实验室电气安全知识与操作规范电气安全知识与操作规范在实验室中起着至关重要的作用。
实验室电气设备的使用涉及到高压电、弱电信号、电磁波等各种电气元件。
不正确的操作可能引发电路短路、火灾等安全隐患,对实验人员和设备造成伤害。
因此,建立高效的电气安全知识与操作规范对于实验室的安全运行至关重要。
一、电气安全知识1. 基础知识在进行实验室电气设备的操作之前,了解基础知识是必不可少的。
例如,了解电流、电压的概念和特性,熟悉不同电气元件的基本工作原理等。
这些知识可以帮助实验人员理解电气设备的使用和维护。
2. 安全知识实验室中的电气设备可能涉及高压电,因此实验人员需要了解相关的电气安全知识。
例如,不接触带电元件和线缆,戴好绝缘手套、护目镜等个人防护装备。
此外,还需要了解如何正确处理电气设备故障,如何应对电气火灾等紧急情况。
3. 预防措施预防措施是实验室电气安全的重要组成部分。
在实验操作中,应遵守规范,确保电气设备的正常运行。
例如,定期检查设备的绝缘性能,确保电气线路的接地良好,及时更换老化的电气元件等。
此外,对于一些较危险的电气设备,应设置防护装置,限制非授权人员接近。
二、操作规范1. 设备开关在进行任何实验操作之前,确保所有电气设备的开关处于关闭状态。
这是避免意外触电的基本措施,可以保证实验的安全进行。
同时,实验人员在操作设备开关时,应使用专门的工具,如绝缘材料制成的开关推子。
2. 用电安全合理使用电气设备是确保实验室安全的重要环节。
在使用电气设备时,要遵循相关操作规范,确保设备的正确连接和使用。
例如,正确接地,避免漏电;避免超负荷使用电源;避免暴露电源线和插座等。
3. 维护保养定期的设备维护保养不仅可以延长电气设备的使用寿命,还可以降低事故发生的概率。
例如,定期清洁电气设备的内部和外部,确保设备通风良好;检查电气连接点的紧固情况,确保接线可靠。
4. 紧急情况处理尽管已经采取了预防措施,但仍有可能发生电气事故。
《电路实验》笔记
《电路实验》笔记第一章引言1.1 背景与意义在电子工程及相关专业的学习过程中,电路实验被视为一个至关重要的环节。
它不仅搭建了从理论知识通往实践操作的桥梁,还为学生提供了锻炼实验技能、培养问题解决能力以及激发创新思维的平台。
正因如此,编写并整理电路实验笔记的重要性不言而喻。
通过对《电路实验》笔记的详细解析,我们能够更深入地探讨其在电路学习中的关键作用,并探索如何通过高效的笔记整理方法来提升学习效率。
电路实验作为电子工程教育的基础,其实践性强的特点使学生能够将课堂上学到的理论知识应用到实际操作中,从而加深对电路原理和工作机制的理解。
例如,在电子电路实验中,学生可以通过观察和分析电路中的信号波形、电压电流变化等实验现象,来验证和巩固所学的电路定理和公式[1][2]。
电路实验也是培养学生实验技能和问题解决能力的重要途径。
在实验过程中,学生需要独立完成电路的搭建、调试和测量等工作,这不仅锻炼了学生的动手能力,还提高了他们在面对实际问题时的分析和解决能力。
此外,电路实验中的故障排除环节也是对学生细心观察和逻辑思维能力的考验,通过不断的实践和经验积累,学生能够更加熟练地应对各种电路故障[3]。
电路实验还为学生的创新思维提供了广阔的空间。
在实验过程中,学生可以尝试不同的电路设计方案、探索新的实验方法,或者对现有的电路进行改进和优化。
这种创新性的实践活动不仅能够激发学生的学习兴趣和热情,还能够培养他们的创新意识和能力,为将来的科研或工程实践打下坚实的基础[4]。
编写并整理电路实验笔记对于电子工程及相关专业的学生来说具有非常重要的意义。
通过详细的笔记记录,学生可以系统地回顾和总结实验过程、实验结果以及实验中的心得体会,从而加深对电路知识的理解和掌握。
同时,笔记的整理过程也是对学生逻辑思维和表达能力的锻炼,有助于学生形成清晰、条理化的知识体系和思维模式。
电路实验在电子工程及相关专业的学习中占据着举足轻重的地位。
通过编写并整理电路实验笔记,学生不仅能够巩固和深化所学的理论知识,还能够提升实验技能、问题解决能力和创新思维,为未来的学习和职业发展奠定坚实的基础。
小升初科学知识点总结简单电路的组成与实验
小升初科学知识点总结简单电路的组成与实验电路是科学中的一个重要概念,也是小升初科学知识的基础之一。
了解电路的组成和实验是培养孩子对科学的兴趣和学习能力的重要途径。
本文将对小升初科学知识点进行总结,重点讲述了简单电路的组成和实验。
一、电流与电压的概念在学习电路之前,我们需要先了解两个基本概念,即电流和电压。
电流是电子在电路中的流动,可以形象地认为是电子在导线中的流动。
电流的单位是安培(A)。
电压是电流的推动力,可以理解为电流在电路中的驱动力。
电压的单位是伏特(V)。
二、简单电路的组成简单电路由三个基本元件组成:电源、导线和电器。
1. 电源:电源是提供电压的装置。
常见的电源有电池和插座。
2. 导线:导线是连接电源和电器的路径,通常使用金属线制作,如铜线。
3. 电器:电器是指利用电能转换为其他形式能量的装置。
例如,灯泡、电风扇和电视机都是电器。
三、电路的实验为了更好地理解简单电路的组成和工作原理,我们可以进行一些简单的电路实验。
1. 实验一:用电池点亮灯泡材料:一个电池、一个导线、一个灯泡步骤:a) 将一个端口的导线连接到电池的正极,另一个端口的导线连接到灯泡的一端。
b) 将灯泡的另一端与电池的负极连接。
c) 观察灯泡是否亮起。
结果:当电池的正负极与灯泡相连时,灯泡会亮起。
这是因为电流从电池的正极流向灯泡的一端,然后从灯泡的另一端流向电池的负极,从而点亮了灯泡。
2. 实验二:用电池驱动电风扇材料:一个电池、两根导线、一个电风扇步骤:a) 将一根导线的一端连接到电池的正极,另一端连接到电风扇的正极。
b) 将另一根导线的一端连接到电池的负极,另一端连接到电风扇的负极。
c) 打开开关,观察电风扇是否转动。
结果:当电池的正负极与电风扇相连时,电风扇会开始转动。
这是因为电流从电池的正极流向电风扇的正极,然后从电风扇的负极流向电池的负极,从而驱动了电风扇的转动。
通过这些实验,我们可以更好地理解电路的组成和工作原理。
电气试验基础知识——电阻的测量
B. 转动选择开关使其尖端对准“100”挡
C. 转动选择开关使其尖端对准“10”挡
D. 转动选择开关使其尖端对准“1”挡
E. 转动选择开关使其尖端对准“OFF”挡
F. 将两表笔分别接触R1的两端,读出阻值后,随即断开, G. 将两表笔分别接触R2的两端,读出阻值后,随即断开, H. 将两表笔短接,调节调零旋扭,使表针指在刻度线右 端的 “0”刻度。 所选操作的合理顺序是: D H F A H G E。
= Rg + r + R
Ig
Rg
G
注意:(1) 欧姆表的刻度与其他表刻度相
E
R
反且刻度不均匀
r
(2)欧姆表每次换档测电阻前都要
调零。不能带电测量。
(3)欧姆表中电池用久了,电动势 和内阻要改变,测出的电阻值有较大 的误差。所以欧姆表常用来粗测电阻
某人用多用表 ×100Ω档按正确步骤测 量一电阻阻值,指针指示 位置如图4,则这电阻值 是1.20×103Ω .如果要 用这个多用表测量一个约 200Ω的电阻,为了使测 量比较精确、选择开关应 选的欧姆档是___×__1_0
c.滑动变阻器:最大阻值10Ω
d.电阻箱:最大阻值9999.9Ω,阻值最小该变量为0.1Ω
e.电阻箱:最大阻值999.9Ω,阻值最小该变量为0.1Ω
f.电池组:电动势约6V,内阻可忽略 g.开关,导线若干
按照这位同学设计的实验方案,回答下列问题:
①要使测量更精确,除了选用电池组、导线、
开关和待测电压表外,还应从提供的滑动变阻
这个学生在测量时已注意到:待测电阻与其他元件和电源 断开,不用手碰表笔的金属杆.
这个学生在实验中违反了哪一或哪些重要的使用规则?
大学电路的知识点总结
大学电路的知识点总结一、基本电路理论1. 电流和电压的概念在电路中,电流是电子在导体内部的移动,而电压则是电子在导体两端的电势差。
电流和电压是电路中最基本的概念,理解它们对理解电路的工作原理至关重要。
2. 电阻、电容和电感电阻是电路中阻碍电流流动的物理量,电容是储存电荷的元件,而电感则是储存磁能的元件。
这些基本元件构成了电路的基本组成部分,掌握它们的特性对于设计和分析电路至关重要。
3. 基本电路定律基尔霍夫电流定律和基尔霍夫电压定律是电路分析中最基本的定律,它们描述了电流和电压在电路中的分布规律。
理解和应用这两个定律对于解决复杂电路问题至关重要。
4. 电路等效性在电路分析中,经常需要将复杂的电路简化为等效电路,以方便分析和设计。
了解电路等效性的原理和方法,可以帮助学生更好地理解电路的工作原理。
二、基本电路分析方法1. 直流电路分析直流电路分析是电路课程中的基础内容,它包括电路的基本概念、基本定律和分析方法。
学生需要掌握使用基尔霍夫定律和欧姆定律分析直流电路的方法,以及用节点分析和网孔分析求解电路中各个元件的电流和电压。
2. 交流电路分析交流电路分析是电路课程中的进阶内容,它包括交流电路的基本概念、交流电压和电流的表示方法,以及交流电路中元件的阻抗和导纳。
学生需要掌握使用复数表示法分析交流电路的方法,以及求解交流电路中各个元件的电流和电压。
3. 差分方程法差分方程法是一种用于分析电路的数学方法,它通过建立电路的微分方程或差分方程,然后求解得到电路的响应。
学生需要掌握使用差分方程法分析电路的方法,以及掌握电路的阶跃响应和冲击响应。
4. 拓扑分析法拓扑分析法是一种用于分析电路的图论方法,它通过建立电路的拓扑结构和节点关系,然后求解得到电路的响应。
学生需要掌握使用拓扑分析法分析电路的方法,以及掌握电路的传递函数和频率响应。
三、电路中的基本元件和电路分析技术1. 电阻电阻是电路中最基本的元件之一,它的作用是阻碍电流的流动。
基础电路实验报告分析
一、实验背景电路分析是电子工程、自动化等专业的重要基础课程。
通过基础电路实验,学生可以加深对电路理论知识的学习,提高实践操作能力。
本报告将分析一次基础电路实验的过程,并对实验结果进行讨论。
二、实验目的1. 熟悉常用电子仪器的使用方法,如示波器、万用表等。
2. 验证基尔霍夫电流电压定律。
3. 学习电路分析方法,掌握电路图绘制技巧。
4. 培养实验操作能力和数据分析能力。
三、实验内容1. 实验一:基尔霍夫电流电压定律验证(1)实验原理:基尔霍夫电流电压定律是电路分析的基本定律之一,用于描述电路中电流和电压的分布情况。
(2)实验步骤:① 使用示波器、万用表等仪器搭建实验电路;② 测量电路中各个节点的电压和支路电流;③ 根据基尔霍夫电流电压定律计算电路中各个节点的电压和支路电流;④ 比较测量值和计算值,验证基尔霍夫电流电压定律。
(3)实验结果:实验结果表明,测量值与计算值基本一致,验证了基尔霍夫电流电压定律的正确性。
2. 实验二:电路分析方法学习(1)实验原理:电路分析方法包括节点法、回路法等,用于求解电路中各个元件的电压和电流。
(2)实验步骤:① 根据电路图绘制等效电路;② 选择合适的电路分析方法,如节点法或回路法;③ 求解电路中各个元件的电压和电流;④ 比较理论计算值和实验测量值。
(3)实验结果:实验结果表明,理论计算值与实验测量值基本一致,验证了电路分析方法的正确性。
四、实验分析1. 实验过程中,学生掌握了常用电子仪器的使用方法,提高了实验操作能力。
2. 通过实验验证了基尔霍夫电流电压定律和电路分析方法的正确性,加深了对电路理论知识的理解。
3. 实验过程中,学生学会了电路图绘制技巧,提高了电路分析能力。
4. 实验过程中,学生培养了严谨的实验态度和实事求是的科学作风。
五、实验总结基础电路实验是电子工程、自动化等专业的重要实践环节。
通过本次实验,学生掌握了常用电子仪器的使用方法,验证了电路理论知识的正确性,提高了实验操作能力和电路分析能力。
基础电气知识点总结大全
基础电气知识点总结大全第一章电路基础1. 电荷与电流电荷是电的基本单位,用符号q表示,单位是库仑(C)。
电荷流动形成了电流,用符号I表示,单位是安培(A)。
2. 电压与电势差电压是单位电荷通过一个电场获得的能量,用符号U表示,单位是伏特(V)。
电路中的电压也称为电势差,表示两点之间的电压差,用符号V表示。
3. 电阻与电阻率电阻是电路中阻碍电流通过的物质或元件,单位是欧姆(Ω)。
电阻率是物质的基本电阻,用符号ρ表示,单位是欧姆-米(Ω·m)。
4. 电功与功率电功是电流通过电阻产生的热能,用符号P表示,单位是焦耳(J)。
功率是单位时间内消耗的能量,用符号P表示,单位是瓦特(W)。
5. 串联与并联串联是将电阻依次连接在一起,电流只有一条路径通过。
并联是将电阻并排连接,电流有多条路径通过。
第二章电路元件1. 电源电源是提供电动势和电压的装置,用于驱动电路中的电流。
常见的电源有直流电源和交流电源。
2. 电阻电阻是电路中的一种基本元件,用于阻碍电流通过。
常见的电阻有固定电阻和可变电阻。
3. 电容电容是电路中的一种元件,用于储存电荷和能量,单位是法拉(F)。
4. 电感电感是电路中的一种元件,用于储存磁场能量,单位是亨利(H)。
5. 开关开关用于控制电路中的通断,通常有手动开关和自动开关两种。
第三章电路分析1. 基尔霍夫定律基尔霍夫定律包括基尔霍夫电流定律和基尔霍夫电压定律,用于分析电路中的电流和电压分布。
2. 电路分析方法电路分析方法包括节点分析、支路分析和戴维南定理等,用于分析复杂电路中的电流和电压。
3. 交流电路分析交流电路分析包括交流电压、交流电流、交流功率等,用于分析交流电路中的电流和电压。
第四章电路定理1. 欧姆定律欧姆定律规定了电流、电压和电阻之间的关系,即U=IR。
2. 费曼定理费曼定理用于分析电路中的电压和电流关系,通过电压和电流的积分可以得到电功。
3. 麦克斯韦定理麦克斯韦定理用于分析电路中的电场和磁场关系,通过电场和磁场的积分可以得到电磁感应和电场能量密度。
电路实验的基础知识
上一页 下一页 返回
项目二电子测量的基本知识
2.有效数字与多余数字的取舍规则 有效数字是指绝对误差不大于末尾数字一半的数,并且该数从左
粗大误差三大类。
上一页 下一页 返回
项目二电子测量的基本知识
2.误差的来源 测量误差的来源通常有以下几个方面: 1)仪表误差指由测量仪器及附件的电气性能和机械性能不完善而引起 的误差; 2)使用误差指由于仪器的安装、布置、调节和校正不当等造成的误差; 3)影响误差指由外界环境因素(如温度、电磁场、光照、震动等)影响而 造成的误差; 4)人体误差指由测量者的操作水平、身体素质和工作习惯等原因引起 的误差; 5)方法和理论误差方法误差指由于测量方法或仪器仪表选择不当等所 造成的误差;而理论误差则是指在测量时,采用的理论依据不严格, 或者应用近似公式、近似值计算等造成的误差。
实验电路走线、布线应简洁明了,便于检查和测量。接线原则 一般是先接串联支路或主回路,丙接并联支路或辅助回路。导线的长 短粗细要合适、尽量短、少交叉,防止连线短路。接线处不宜过于集 中于某一点,一般在一个连接点上尽量不要超过3条线。
上一页 下一页 返回
项目一实验操作须知
所有的实验仪器设备和仪表,都要严格按规定的接法正确接入电 路(例如,电流表及功率表的电流线圈一定要串接在电路中,电压表 及功率表的电压线圈一定要并接在电路中)。实验中要正确选择测量 仪表的量程,一般使指针处在量程的1/3或1/2以上。正确选择各个仪 器设备的电流、电压的额定值,否则会造成严重事故。实验中提倡一 个同学把电路接好后,同组另一位同学仔细复查,确定无误后,方可 进行实验。有些实验还必须经过指导教师的检查和批准后刁‘能将电 路与电源接通。
高中物理常考的电学实验满分知识点总结+例题精讲
高中物理常考的电学实验满分知识点总结+例题精讲电学实验最全知识点总结一、实验的考查内容(1)测定金属的电阻率(练习使用螺旋测微器);(2)描绘小灯泡的伏安特性曲线;(3)测定电源的电动势和内阻;(4)练习使用多用电表;(5)传感器的简单使用;(6)设计型实验。
二、电学实验命题走向(1)给定条件,进行实验设计;(2)给定测量数据,选择处理方法;(3)给定原理、器材,设计实验方案;(4)给出实验过程情景,判断过程、方法的合理性。
三、电学实验的基础和核心(1)伏安法测电阻“外接法”的系统误差是由电压表的分流引起的,电阻测量值总小于真实值,小电阻应采用外接法,可记为“外小小”。
“内接法”的系统误差是由电流表的分压引起的,电阻测量值总大于真实值,大电阻应采用内接法,可记为“内大大”(2)滑动变阻器的连接(限流法/分压法)分压接法时,题中常出现这样的字眼:要求电压从零开始调节,或是要求测量尽可能精确等被测电阻上电压的调节范围大。
用分压接法时,滑动变阻器应该选用阻值小的;用限流接法时,滑动变阻器应该选用阻值和被测电阻接近的。
(3)其他常用测电阻方法①内阻已知的电流表、电压表可看成能读出它们电流、电压大小的电阻来使用;②电流表可通过串联定值电阻来扩大量程,当成大量程电流表来使用;也可以并联定值小电阻来当成电压表来使用。
③替代法测电阻④半偏法测电阻四、选取电学仪器和实验电路(1)安全:在电流表和电压表测量值不超量程,滑动变阻器、电源中通过的电流小于额定电流。
解决方法是依据欧姆定律算出实验电路调节中过程的电流范围,再和某器材的最大电压和给定值进行选择。
(2)方便:便于操作。
主要是对滑动变阻器、电压表、电流表的选择。
解决方法是要根据用电器分流、分压、限流等不同用途,采用正确的连接,能够既得到满足实验要求的电压范围,同时调节时电压表现为线性稳定变化。
(3)准确:选择的仪器使实验误差尽量小,电流表、电压表量程的选择原则是使指针指在满刻度的2/3以上,欧姆表量程的选择的原则是应使指针指在中心刻度附近。
实验一、电工基础知识与直流电路的测量
课程名称:
实验项目名称:
专业:
报告人:学号:班级:
实验时间:
天津城市建设学院
控制与机械工程学院
一实验目的:
1.通过电阻、电压、电流的测量,熟悉直读式仪表、直流稳压电源的使用。
2.验证叠加原理和基尔霍夫定律。
3.进一步理解电压、电流参考方向(正方向)的意义。
二实验设备和器材:
1.直流稳压电源;直流电压表;直流电流表;
2.根据实验数据表中的数据,选定节点A,验证KCL的正确性。选定实验电路中的任一个闭合回路,验证KVL的正确性。
成绩评定:
指导教师签字:
年月日
注:1、报告内的项目或内容设置,可根据实际情况加以调整和补充。
测量实验电路图中电压和电流,验证叠加原理,实验数据如下表所示。
被测值
I1(mA)
I2(mA)
I3(mA)
U1(V)
U2(V)
UFA(V)
UAB(V)
UAD(v)
UCD(V)
UDE(V)共同作用
测量值
共同作用
计算值
共同作用
相对误差
五实验思考题:
1.分析实验数据表中的数据,举例验证叠加原理。
2.电路基础实验板。
三实验原理(电路):
1.实验电路如下图所示,实践电压和电流的测量。
2)接线前,把直流稳压电压调节到U1=12V、U2=6V,接电后接入电路中,检查无误后接通电源,按要求测量各支路电流及电压。
3)熟悉电流插头的结构,将电流插头的两端接至数字毫安表的“+、-”两端。
四实验内容(表格):
电路实验报告
电路实验报告
本电路实验是为了深入理解电路基础知识,掌握电路构成要素和特性而进行的。
本次实验主要涉及两个部分:直流电路和交流电路。
1. 直流电路实验
在直流电路实验中,我们首先学习了电路基本元素:电源、电阻和电流表,以及它们在电路中的基本作用和特性。
然后,我们通过实验验证了欧姆定律,即电阻与电流之间的关系:U=IR。
我们还进一步学习了串联电路和并联电路的性质,并通过实验观察了不同电路的特性。
2. 交流电路实验
在交流电路实验中,我们首先学习了交流电的基础知识,了解了正弦波电压和电流的性质和特性。
然后,我们学习了二极管整流电路,通过实验观察了直流输出电压与交流输入电压之间的关系,理解了电压变化过程。
总结一下,本电路实验使我们深入理解了电路基础知识,掌握了电路构成要素和特性。
通过实验,我们验证了欧姆定律和串联电路和并联电路的性质。
同时,我们了解了交流电的基础知识和二极管整流电路,进一步加深了对电路的认识。
虽然实验的过程并不简单,但对于我们学习电路基础来说是必不可少的。
通过实际操作,我们才能更深刻地理解电路的构成和性质,并能够在实践中运用所学知识解决问题。
电路实验的意义不仅在于加深理论知识的理解,更能够培养我们实际动手和解决问题的能力。
总之,本次电路实验取得了很好的效果,不仅让我们更深刻地理解了电路的基本原理,还培养了我们实际操作和解决问题的能力,这将对我们今后的学习和工作都有很大的帮助。
电路实验的科学原理
电路实验的科学原理
1.电路实验的理论基础
电路基本理论的物理学基础是电磁学,重点概念是场和路的概念,在电磁学中详细讨论了各种电场、磁场、直流电路、交流电路的物理规律。
在电路原理中,则是从电路工作状态的角度讨论各种电路元件、典型电路的工作情况,性能参数,是基本理论的具体应用。
电路原理讨论的是各种电路模型、电路定律、典型电路的稳态分析、暂态分析。
实验的目的是通过各种电路实验加强对电路原理、典型电路的认知。
电路原理实验中的测量数据与结论推算、误差估算与误差分析需要严密的数学基础,在本实验教学中目的是强化对理论的理解和实验技能的掌握,误差分析内容相对从简。
2.电路实验操作的基础知识
①实验电路的识读
实验电路中可以分为两大类图形,一类是导线、一类是电路元件。
电路图中各种电气符号,代表了实际电路中的电路元件,元件与元件之间用导线进行连接,元件与导线之间的连接点,称为接线点。
实验中,通过对实际元件、导线的定位进行电路图中元件、导线的定位转换,完成电路连接,进行实验测量。
②实验中典型的仪表
按工作原理有磁电型、电磁型、电动型、静电型、数字式等。
按用途有,电压表、电流表、功率表、万用电表等。
按准确度,有0.1,0.2,0.5,1.0,1.5,2.5,5.0七个级别。
(电表等级为a,则a%≥(max/X max)*100%)
③电路实验的实验设备
KHDG-1B型电工技术实验装置是一套典型的电路实验设备,制作为套件结构,优点是线路接口明确规范,便于实际接线操作,适合进行验证各种电路原理的实验。
缺点是实验元件均为箱式安装,不便于对具体元件实现感性认识,需要在其他实验课程中进一步完善。
