【精品】久益采煤机培训课件
JOY 7LS5采煤机机械部分讲义解析
久益7LS06型采煤机机械部分培训资料授课人：白仲国日期：2005年6月7LS06型采煤机机械部分一，采煤机适用范围及其组成：最大采高5米，截深865MM，滚筒直径2500MM，总装机功率1860KW，即2X750，2X110，30，11OKW，该机由五大部分组成即：左右截割装置，左右牵引装置和控制箱等。
1：截割装置为整体调高，它包括滚筒，摇臂齿轮箱，截割电机，（一侧装有破碎机）2牵引装置：由交流牵引电机，牵引齿轮箱，牵引块以及液压泵，阀等组成。
机身三大部分用高强度螺栓连接，其结合面各有两个定位销以构成煤机主体，主体两端与左右摇臂铰接相联。
二，特点：采煤效率高，结构合理，安全可靠，易实现无级调速，易实现过载保护。
1，多电机驱动；为该机创造有利条件，特别是交流变频调速，实现电牵引速度更加可行，电机均布置在采空区侧，便于维修和更换。
2，电牵引调速，简化了牵引部的移动，减少了因液压传动所带来的故障，给开采带来足够的牵引力，使牵引实现无级调速。
3，截割整体调高：是为了增大调高范围和改善装煤效果。
三，截割部：由截割电机，摇臂齿轮箱，滚筒及附件组成；1，截割电机；为2X750KW，这种电机结构简单，过载能力大，不易闷车，该电机在结构上的重要特点是采用了渐开线花键扭矩轴装置，可以起到机械保护的作用，这个扭矩轴中部细两端粗且有U型断距槽，负载超过电机额定转矩的三倍时就断开，以保护齿轮箱，安装时切记U型断距槽在采空区侧。
2，减速箱：是通过电机空心轴套装的扭矩轴，插入第一级齿轮A，A齿和B齿啮合通过四个惰轮传递到行星机构带动滚筒座转动，带动滚筒转动，加220#齿轮油，每30个小班更换一次油。
3，摇臂：摇臂外型为L型，摆角水平向上达50，5度，水平向下可达14，8度，卧底量301MM。
4，滚筒：用12条M30X120MM外六方螺栓固定在滚筒座上，拆装比较方便，转速25转/分，四头螺旋叶片，装煤效果好。
5破碎机装置：四．牵引装置：1，牵引电机；该电机有2X110KW水冷交流电机，在电机端面装有磨擦片，且有扭矩轴，一端靠齿轮箱油润滑，另一端终身润滑，U型断矩槽靠采空区侧，磨察离合器布置在电机外侧，以便于维修和拆装，当外力矩低于扭矩轴断矩槽（细颈处）的强度时，扭矩轴传递动力，电机驱动牵引机构正常工作，反之当外力矩大于细颈处抗扭强度时，扭矩轴从此处扭断，与扭断的扭矩轴相连的一侧电机空转，停止驱动牵引机构起过载保护作用。
2024版采煤机司机培训课件
反馈技巧
及时给予对方反馈，确认对方是否理解自己 的意思，促进沟通的顺利进行。
非语言沟通
注意自己的肢体语言和面部表情，保持积极、 友好的态度。
解决团队冲突策略探讨
分析冲突原因
了解冲突产生的原因，明确双方的分歧和矛 盾点。
寻求第三方协助
如果双方无法自行解决冲突，可以寻求第三 方的协助和调解。
积极沟通协商
支护与推移输送机
及时支护顶板，推移输送机以满 足连续生产需求。
采空区处理
对采空区进行充填或放顶处理， 确保安全生产。
安全操作规程及注意事项
操作前准备
检查采煤机各部件是否 完好，确认工作环境安
全。
操作规程
按照规定的操作步骤启 动、运行和停机，避免
误操作。
注意事项
维护与保养
遵守安全生产规定，保 持设备清洁卫生，及时
预防性维护与保养
强调采煤机的日常检查、定期保养与预防性维修的重要性，给出具体建议与措施。
04
采煤机现场操作实践 与技巧分享
启动前检查项目清单
电气系统
液压系统
检查油箱油位、油温及管路连接 情况，确保无泄漏。
检查电缆、电机、开关等电气设 备是否完好，有无失爆现象。
冷却水系统
检查冷却水流量、压力及管路是 否畅通。
牵引部
为采煤机提供动力并实现行走 功能，包括电机、减速器等部
件。
电气系统
控制采煤机各项功能，实现自 动化、智能化作业。
辅助装置
包括喷雾降尘装置、照明装置 等，提高作业环境质量和安全
性。
采煤工艺流程简介
采煤工作面准备
包括巷道布置、设备安装与调试 等。
割煤与装煤
采煤机沿工作面往复运动，破碎 并装运煤炭。
2024年采煤机培训课件-(带特殊条款)
采煤机培训课件-(带特殊条款)采煤机培训课件一、引言采煤机是煤矿生产中至关重要的设备，其安全、高效地运行直接影响到煤矿的生产效率和矿工的生命安全。
为了提高采煤机操作人员的技术水平和安全意识，确保采煤机的正常运行，降低故障率和事故发生率，本课件旨在对采煤机的结构、原理、操作、维护和故障处理等方面进行系统讲解，使操作人员对采煤机有全面、深入的了解，为煤矿生产提供有力保障。
二、采煤机的结构和工作原理1.结构组成采煤机主要由截割部、牵引部、液压系统、电气系统和辅助设备等组成。
（1）截割部：包括截割滚筒、减速器、行星齿轮箱等，负责对煤炭进行切割。
（2）牵引部：包括驱动轮、导向轮、张紧装置等，负责采煤机的行走和定位。
（3）液压系统：包括液压泵、液压马达、控制阀等，为采煤机提供动力。
（4）电气系统：包括电源、控制器、传感器等，负责采煤机的启动、停止、调速等功能。
（5）辅助设备：包括喷雾装置、冷却系统、照明装置等，为采煤机提供辅助功能。
2.工作原理采煤机在工作过程中，通过截割部的截割滚筒对煤炭进行切割，同时牵引部驱动采煤机沿工作面行走，完成煤炭的采掘。
液压系统和电气系统为采煤机提供动力和控制，确保采煤机稳定、高效地运行。
三、采煤机的操作方法1.启动前的检查（1）检查截割部、牵引部、液压系统、电气系统等部件是否完好，连接是否牢固。
（2）检查油位、水位、电量等是否正常。
（3）检查喷雾装置、冷却系统、照明装置等辅助设备是否正常。
2.启动和运行（1）按照操作规程启动采煤机，观察各部件运行是否正常。
（2）调整采煤机的工作参数，如切割深度、行走速度等，以满足生产需求。
（3）在采煤过程中，注意观察煤炭质量、设备负荷等情况，及时调整操作。
3.停机和维护（1）完成采煤任务后，按照操作规程停机，切断电源。
（2）对采煤机进行清洁、润滑、检查等维护工作，确保设备处于良好状态。
四、采煤机的维护和故障处理1.维护保养（1）定期对采煤机进行清洁、润滑，保持设备整洁、润滑良好。
采煤机培训课件
电气系统故障
电气系统故障可能是由于电源故 障、控制线路故障等原因引起的 。应检查电源和控制线路情况，
及时修复或更换故障部件。
CHAPTER 03
采煤机安全使用与管理
安全使用规定及操作注意事项
采煤机安全使用规定
必须遵守国家相关安全法规，确保采煤机在规定的工作条 件下运行，严禁超载、超速等违章操作。
采煤机主要技术参数
采高范围
指采煤机能够截割的煤层厚度 范围，通常以最大采高和最小
采高表示。
截深
指采煤机每次截割时切入煤壁 的深度，通常以毫米为单位表 示。
ห้องสมุดไป่ตู้
牵引速度
指采煤机沿工作面移动的速度 ，通常以米/分钟为单位表示。
装机功率
指采煤机的总装机功率，包括 截割电机、牵引电机等所有电 机的功率之和，通常以千瓦为
未来发展趋势预测与挑战分析
01 02
发展趋势预测
随着科技的不断进步和市场需求的变化，未来采煤机将向更加智能化、 高效能、低污染的方向发展，同时还将注重人性化设计和安全性等方面 的提升。
技术挑战分析
在实现采煤机智能化、高效能、低污染等目标的过程中，需要克服传感 器精度、控制系统稳定性、人工智能算法可靠性等方面的技术挑战。
操作前检查
在使用采煤机前，必须对设备进行全面检查，包括截齿、 滚筒、牵引部、电气系统等，确保设备处于良好状态。
操作注意事项
操作人员必须经过专业培训，熟悉采煤机的结构、性能、 操作方法和安全要求。在操作过程中，要时刻注意设备运 行情况，发现异常及时停机检查。
危险源辨识与风险控制措施
危险源辨识
采煤机在使用过程中存在多种危险源 ，如机械伤害、电气伤害、煤尘爆炸 等。必须对危险源进行准确辨识和评 估。
久益连采机电气部分讲义
久益连采机电气部分讲义第一章久益12CM15型连采机电气系统概述及电控系统的原理第一节电气基础电气基础的内容非常多,这里只介绍几个与我们所使用的设备密切相关的概念一、电的特点电是一个非常大的概念，我们不好对其做出完整又准确的定义，我们就把它当作是一种自然现象。
但它有以下特点：容易获得和转换；便于输送及分配；易于控制。
电能已成为现代生产的基础，被广泛应用于人们的生活和国民经济中。
电很复杂，学之不易，学好更难。
二、电路的组成电只有形成一个闭合的回路才能发挥其作用。
电路通常是由四部分组成——电源、负载、连接导线、辅助设备。
电的两个重要概念——电位（电压）、电流，与水位、水流相似。
电路图三、电动机的工作原理电动机是“电家族”中最重要的一个成员，所以我们应当对其进行了解。
电动机很复杂，这里只对其如何旋转进行分析。
任何电机的工作原理都是建立在电磁感应和电磁力这个基础上的。
即通电线圈周围存在着磁场；位于磁场中的闭合线圈，在作切割磁力线运动时，会在线圈中产生感应电流；通电线圈在磁场中会受到力的作用。
对于交流电机由于磁场是旋转的，就相当于转子线圈在作切割磁力线运动。
对于直流电机由于形不成旋转磁场，在转子线圈中不会产生感应电流，所以必须给转子线圈通入电流，这就是交直流电机很大的不同之处。
异步电动机的调速公式：n=(1-s)60f/p，s-转差率，f-频率，p-极对数。
所以有变极、变频、变转差率三种调速方式。
直流并励电机的调速公式：n=(V-I a R a)/K EΦ，V-电源电压，I a-电枢电流，R a-电枢电阻，K E-电机结构常数，Φ-励磁磁通。
所以有调磁、调压两种调速方式。
第二节久益12CM15型连采机电气系统概述一、12CM15连采机电气系统的基本构成（CONTINUAL MINER）12CM15型连续采煤机主要由五个电控箱、八台电机以及其它外部电气元件构成。
分述如下：1、五个电控箱：1）牵引电控箱：位于连采机左后部，这是连采机最重要的一个电控箱，箱体底部有水冷却通道。
最新资料采煤机电气部分培训讲义

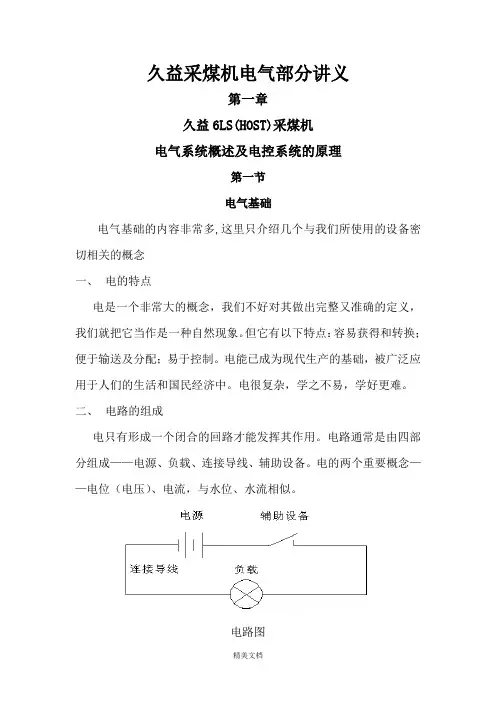

久益采煤机电气部分讲义第一章久益6LS(HOST)采煤机电气系统概述及电控系统的原理第一节电气基础电气基础的内容非常多,这里只介绍几个与我们所使用的设备密切相关的概念一、电的特点电是一个非常大的概念，我们不好对其做出完整又准确的定义，我们就把它当作是一种自然现象。
但它有以下特点：容易获得和转换；便于输送及分配；易于控制。
电能已成为现代生产的基础，被广泛应用于人们的生活和国民经济中。
电很复杂，学之不易，学好更难。
二、电路的组成电只有形成一个闭合的回路才能发挥其作用。
电路通常是由四部分组成——电源、负载、连接导线、辅助设备。
电的两个重要概念——电位（电压）、电流，与水位、水流相似。
电路图三、电动机的工作原理电动机是“电家族”中最重要的一个成员，所以我们应当对其进行了解。
电动机很复杂，这里只对其如何旋转进行分析。
任何电机的工作原理都是建立在电磁感应和电磁力这个基础上的。
即通电线圈周围存在着磁场；位于磁场中的闭合线圈，在作切割磁力线运动时，会在线圈中产生感应电流；通电线圈在磁场中会受到力的作用。
对于交流电机由于磁场是旋转的，就相当于转子线圈在作切割磁力线运动。
对于直流电机由于形不成旋转磁场，在转子线圈中不会产生感应电流，所以必须给转子线圈通入电流，这就是交直流电机很大的不同之处。
异步电动机的调速公式：n=(1-s)60f/p，s-转差率，f-频率，p-极对数。
所以有变极、变频、变转差率三种调速方式。
直流并励电机的调速公式：n=(V-I a R a)/K EΦ，V-电源电压，I a-电枢电流，R a-电枢电阻，K E-电机结构常数，Φ-励磁磁通。
所以有调磁、调压两种调速方式。
第二节6LS采煤机电气系统概述参考《综采设备》中册P311一、电气系统的基本构成（Long Wall Shearer）久益6LS采煤机由以下一些电气部件组成：电气控制箱、左截割电机、右截割电机、左牵引电机、右牵引电机、液压油泵电机、破碎机电机、电磁阀、遥控启动/停止开关装置、水流量/压力开关、油温/油位开关、左接收器和遥控器、右接收器和遥控器、翻页器等。
久益(JOY)采煤机工作原理
JOY 6LS05、 7LS06参数表
型号 系列号 采高（m） 装机功率（KW） 生产能力（t/h） 适应工作面最大倾 角
6LS05 LWS505、507
7LS06 LWS512
2．2-4．5（φ2.2 2．2-5.4（φ2.7 m m滚筒） 滚筒） 1580 1860
2800-3000（φ2.2 5450（2.7 m滚筒） m滚筒） 8° 8°
返回
二 、电牵引采煤机的工作原理
采煤机的割煤是通过装有截齿的螺旋滚筒旋转和采煤机 牵引运行的作用进行切割的。
采煤机的装煤是通过滚筒螺旋叶片的旋转面进行装载的， 将从煤壁上切割下的煤运出，再利用叶片外缘将煤抛至工作 面刮板运输机溜槽内运走。
返回
第一节 第二节 第三节 第四节 第五节 第六节 第七节
近年来电牵引采煤机的使用日趋增多：1991年报道美国 电牵引采煤机占采煤机总量的65%，德国51%，澳大利亚46%； 1994年美国98.7%，只有一台液压牵引采煤机。 我国也重视电牵引采煤机的发展，1987年从美国JOY公司引进 了3LS直流电牵引采煤机2台，在鹤岗矿务局使用；1996年从美国 JOY公司引进了6LS直流电牵引采煤机，在神府公司大柳塔矿使用， 1996年3月19日四点班产煤111869T，达到国际先进水平。1990年我 国鸡西煤矿机械厂生产了MG463DW型直流电牵引采煤机；1994年 西安煤矿机械厂生产了MXA-380型直流电牵引采煤机，1996年生 产了MXB-880型直流电牵引采煤机。 在电牵引采煤机的发展中，许多国家先是发展直流电牵引采 煤机，逐步又发展交流变频调速电牵引采煤机。直流电牵引技术 能满足采煤机牵引特性（恒扭矩-恒功率）要求，调速平稳，能四 象限运行，适应大倾角工作面的运行，系统简单，但存在火花、 碳粉、更换电刷和换向器，过载能力较低、机身宽、机身较长等 缺点。 交流调速技术发展很快。大规模专用集成电路的PWM模块， 微机实现的PWM软件，解决了交流调速中PWM实现的关键技术， 使系统简单，体积小，可靠性大大提高，成本也不断下降。交流 调速技术在国内外正在替代直流调速，交流伺服系统已成为目前 发展的主流方向。
2024版煤矿采煤机操作作业培训pptx
行走部故障
检查行走轮、导向滑 靴等部件磨损情况， 及时更换或维修。
喷雾系统故障
清洗喷嘴，调整水压， 确保喷雾效果良好。
REPORT
04
现场实践操作培训
模拟场景设置及任务分配
搭建模拟采煤现场
根据煤矿实际环境，搭建模拟采 煤现场，包括采煤机、传送带、 支护设备等，为学员提供真实的
操作体验。
设定任务目标
采煤机定义及分类
采煤机定义
采煤机是一种用于煤矿井下开采的 综合机械化设备，主要用于割煤和 装煤。
采煤机分类
根据结构、工作原理和适用条件的 不同，采煤机可分为滚筒式采煤机、 刨煤机、钻削式采煤机等。
工作原理与结构组成
工作原理
采煤机通过截割部进行割煤，将煤炭破碎并落入输送机中，同时通过牵引部移动机身，实现连续割煤和装煤。
教师针对学员在操作过程中遇到 的问题进行分析，提出解决方法， 并引导学员思考如何避免类似问
题的出现。
总结与反馈
教师对整个培训过程进行总结， 对学员的表现进行点评，并给出 改进意见和建议。同时，鼓励学 员之间相互交流和学习，共同提
高操作技能水平。
REPORT
05
安全事故案例分析
典型事故案例介绍
案例一
截齿及齿座
检查截齿是否磨损严重，齿座 有无裂纹或松动。
电气系统
检查电缆、接线盒、电机等电 气设备是否完好，有无破损或 漏电现象。
喷雾系统
检查喷雾装置是否完好，喷嘴 是否堵塞，水压是否正常。
定期维护保养计划制定
01
02
03
04
制定周期性的维护保养计划， 包括日检、周检、月检等。
根据设备使用情况，调整维护 保养周期和项目。
采煤机司机安全培训共46页
