电缆卷筒(变频)之调整
五．调试方法5.1原理：本公司系列变频式电缆卷筒采用恒张力控制模式，对张力的控制有两个途径：1.控制电机的输出转矩;2.控制电机的转速.对应这两个途径,MD330设计了两种张力控制模式,开环转矩控制模式与闭环速度控制模式,我公司采用了闭环矢量控制模式,通过闭环控制大大提高了控制精度，使张力和速度达到了完美匹配。
详细内容见MD330使用说明书.5.2接线：变频电缆卷筒使用带编码器的变频电机,并且在集电箱(滑环箱)内安装了接近开关。
编码器、接近开关两元件的接线必须使用屏蔽线，接线按电气原理图。
(见图纸)5.3调试：见变频器面板图，功能说明如下：RUN: 灯灭表示变频器处于停机状态,灯亮表示变频器处于运转状态。
LOCAL/REMOT: 键盘操作,端子操作与远程操作(通讯控制)指示灯,灯灭表示键盘操作控制状态,灯亮表示端子操作控制状态,灯闪烁表示处于远程操作状态。
FWD/REV: 正反转指示灯。
灯灭表示处于正转状态,灯亮处于反转状态。
TUNE/TC: 调谐时指示灯闪烁,灯亮表示处于转矩控制状态,灯灭表示处于速度控制状态。
变频器面板图5.3.1.首先上电后先把参数FH-00改为0(编程键→移位键先找到代码FH按进入键,再按数字修改键找到代码FH-00按进入键)然后按数字修改键可修改数值,修改后按确认键.再使变频器低频运行,按(V)键将频率调至0.3~1HZ之间,然后按运行键,使变频器运行.按移位键(>>)检查电机运行的电压、电流、频率等参数是否在额定范围内,如其任一项值不在额定范围内,则表示电机运转不正常,这时应立即停车,断电然后将电机三相线换相,以达到电机运转正常.待一切正常再把FH-00改为1，使其处于张力控制模式。
注意低频运行的时间不宜超过一分钟(操作方法见变频器使用说明书第四章)。
注意换相后重复上述步骤,确认电机运行正常。
5.3.2.检查电缆卷盘运行方向是否与要求卷缆方向一致,如果不一致在变频器内将运行方向改为反向,运行方向代码为F0-09(0为方向一致,1为方向相反),修改方法为按(编程键→移位键先找到代码F0按进入键,再按数字修改键找到代码F0-09按进入键)然后按数字修改键可修改数值,修改后按确认键.如果一致则进行下一步调试。

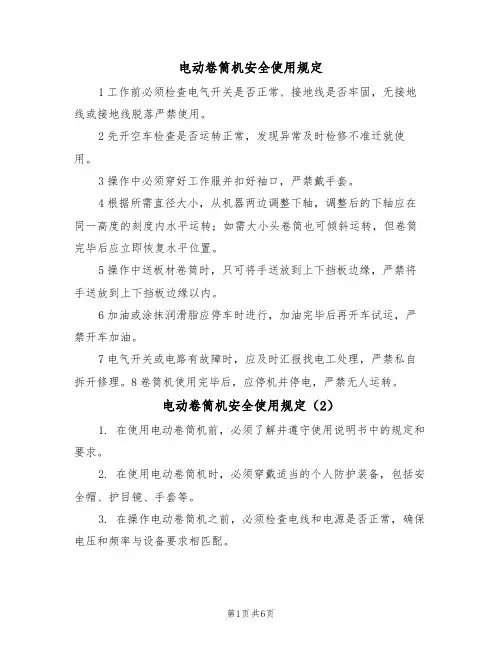

电动卷筒机安全使用规定（5篇）
