船舶主机遥控系统第一章
船舶主机遥控
2）液压遥控系统 元件：液压阀件。 特点：①结构牢固，传递力矩大，容易实现无级调速。 ②传递距离近，管路接头多易渗漏并能影响准确
性，压力油的粘度受温度变化影响。 应用场合：由于易渗漏及压力油粘度变化等原因，该系
统较少采用。 3）气动遥控系统 元件：气动阀件。 特点：①结构简单可靠，传递信号距离远（300m）。 ②气路无需回气管路，可直接泄放，不会造成污
机旁手动操纵的特点：简单、可靠。
机控室遥控： 1）驾驶台发出车钟指令。
2）轮机员在机控室用操纵手柄或按钮通过机 械、液压或气动系统来操纵主机。
机控室遥控的特点：比较可靠，对于拥有自动遥控系统
的船舶来讲，不需要增添多少设备。
驾驶台自动遥控：驾驶员用车钟通过电子逻辑系统和气动系
统来操纵主机。
驾驶台自动遥控的特点：操作使用简单，功能强大。
主机遥控系统按照操纵用途可分为： 正常操纵 紧急操纵 模拟试验
正常操纵：正常情况下，以正常的程序对主机进行起动、 调速、停车等的操纵。
紧急操纵：在危急情况下，对主机进行的操纵。 模拟试验：它是通过专用设备和仪器来检查自动遥控系统 的工作是否正常，设备和元件性能是否良好。
§1-2 主机遥控系统的类型
染。 ③需设滤器滤出压缩空气中的灰尘和水分，防止
气动元件发生故障。 应用场合：由于优点众多，被广泛采用。
4）电动遥控系统 元件：电子场合：广泛采用。
5）电-气结合遥控系统 元件：电子元件和气动阀件。 特点：①结合电动和气动系统各自的特点，取长补短。 ②近距离用气动元件，远距离用电子元件。 ③执行部分用气动元件，控制部分用电子元件。 应用场合：广泛采用。
§1-3 自动遥控系统的主要组成环节
一、固定螺距螺旋桨自动遥控系统方框图
船舶主机遥控
04
船舶主机遥控技术的发展趋 势
智能化
智能化是船舶主机遥控技术的重要发展趋势之一。通过引入 人工智能和机器学习技术，船舶主机遥控系统能够实现自主 决策、自主学习和自主优化等功能，进一步提高船舶运行效 率和安全性。
智能化技术应用在船舶主机遥控系统中，可以实现自动故障 诊断、预测性维护和智能调度等功能，有效降低维护成本和 运行风险。
船舶主机遥控
目录
• 船舶主机遥控系统概述 • 船舶主机遥控系统的组成 • 船舶主机遥控系统的应用 • 船舶主机遥控技术的发展趋势 • 船舶主机遥控系统的维护与保养 • 船舶主机遥控系统的未来展望
01
船舶主机遥控系统概述
定义与特点
定义
船舶主机遥控系统是指通过远程控制 技术实现对船舶主机操作的控制系统 。
速度控制
驾驶员可以通过遥控系统 调节船舶的行驶速度，实 现加速、减速或匀速行驶。
自动舵
部分船舶主机遥控系统配 备了自动舵功能，能够自 动保持航向，减轻驾驶员 的工作负担。
主机启动与停止控制
启动控制
驾驶员可以通过遥控系统远程启动主机，确保船舶顺利启动 。
停止控制
在紧急情况下，驾驶员可以远程停止主机，以避免事故发生 或减少损失。
02
船舶主机遥控系统的组成
控制系统
1
控制系统是船舶主机遥控的核心部分，负责接收 操作指令，经过处理后输出控制信号，驱动执行 机构完成相应的动作。
2
控制系统通常采用可编程逻辑控制器（PLC）或 分布式控制系统（DCS）等工业控制计算机，具 有高度的可靠性和稳定性。
3
控制系统的软件部分包括控制算法、控制逻辑和 监控界面等，可以根据实际需求进行定制和优化。
05
船舶操纵系统图解
第一节 操纵系统概述
为了满足船舶在各种工况下的航行需要，将船舶主机的起动、换向和调速等各装置联结成一个 统一整体，并可集中控制的所有机构、设备和管路，总称为柴油机推进装置的操纵系统。
小型柴油机的推进装置，其起动、调速及换向系统的控制件距离近，通常分别设置，各自操纵。 近年来不少船舶也通过机械、气动等型式传输集中至机舱集控台或驾驶室，对推进装置集中操纵。 大、中型柴油机为操纵方便和工作可靠，都将各控制部分通过各种方式有机地联系以便集中控制和 远程控制。
一、对操纵系统的要求
在船舶柴油机中，操纵部分是最复杂的一部分，其部件多、零件杂、相互牵连制约，近代自动 化技术和遥控技术在操纵系统的应用，更增加了操纵系统的复杂程度。为了保证操纵系统能够可靠 地工作，对船舶柴油机的操纵系统有下列基本要求：
（1）必须能迅速而准确地执行起动、换向、变速和超速保护等动作，并能满足船舶规范上相 应的要求。
三、操纵系统和遥控系统的类型
1． 操纵系统的类型 按操纵部位和操纵方式，操纵系统可以分为： 1）机旁手动操纵：操纵台设置在柴油机旁边，使用相应的控制机构操纵柴油机，由轮机员直 接手动操纵，使之满足各种工况下的需要。 2）机舱集中控制室控制：操纵台设置在机舱适当部位的专用控制室内，由轮机员对柴油机实 现操纵和监视。 3）驾驶室控制：在船舶驾驶室内，专设主机遥控操纵台，由驾驶员直接操纵柴油机。 机旁手动操纵是操纵系统的基础，机舱集中控制和驾驶台控制均称为遥控，三者之间常设有转 换装置以便随意转换。每种操纵台上均设操纵手柄，操纵部位转换开关、应急操作按钮及各种显示 仪表，以便对主机进行操纵和运行状态的监视。尽管目前主机遥控技术已经达到了相当高的水平， 但系统中仍然必须保留机旁手动操纵系统，以保证对主机的可靠控制。 2．遥控系统的类型 遥控系统是用逻辑回路和自动化装置代替原有的各种手动操作程序。按遥控系统所使用的能源 和工质，主机遥控系统可分为： 1）电动式遥控系统：以电作为能源，通过电动遥控装置和电力驱动装置对主机进行远距离操 纵。 该系统控制性好，控制准确，遥控距离不受限制，有利于远距离控制；设备简单，不需要油、 气管路，无油、气处理装置，不必担心漏油、漏气；易实现较高程度的自动化，是实现主机遥控的 最佳途径。缺点是管理水平要求高，故障不易发现，操作管理人员要具备一定的电子技术知识。 2）气动式遥控系统：以压缩空气为能源，通过气动遥控装置和气动驱动装置对主机进行远距 离操纵。 气源可直接由起动空气经减压、净化得到，信号传递距离较远，一般在 100 米以内可满足系统 的控制要求，信号受电气、振动、温度等干扰少，动作可靠，故障容易发现，维修方便。但该系统 气源净化品质要求高，需除水、除油、除尘，否则易使气动元件失灵。 3）液力式遥控系统：以油泵产生的压力油作为能源，通过液压阀件和液动机构进行控制。
第4章船舶主机遥控系统
二、主机自动遥控系统的主要功能
4．安全保护及应急操纵功能 1）安全保护：安全保护装置是主机遥控系统的重要组成
部分，当主机重要参数越限时，它能使主机自动减速或自 动停车，并发出报警信号并显示安全系统动作的原因，以 保护主机的安全。有些重要参数的安全保护值有两个：一 个是自动减速值，另一个是自动停车值。当出现安全保护 装置动作且故障排除后，这时需要对故障复位才能进行起 动和加速。 2）应急操纵：在应急情况下，为了保证船舶的安全需要 对主机进行一些特殊的操纵，主要包括以下三个方面。 （1）机旁应急运行
二、主机自动遥控系统的主要功能
（4）螺旋桨特性限制 有的遥控系统设置了按螺旋桨的特性来限制主机的供油量
，用来修正原有负荷的限制特性，使之接近螺旋桨推进特 性曲线形状，以满足螺旋桨吸收功率的需要。 （5）最大油量的限制 在主机供油量超出轮机长所设定最大供油量时，遥控系统 将自动地将主机供油量限制在轮机长设定的最大供油量上 ，以实现主机的最大负荷限制。
二、主机自动遥控系统的主要功能
3）重复起动程序控制
若主机在起动过程中发生点火失败，遥控系统将 自动进行第二次起动。若第二次起动又发生点火 失败，则自动进行第三次起动。无论第二或第三 次中那次起动成功都将自动转入主机加速程序。 当出现第三次起动失败时，遥控系统将自动停止 起动，同时发出起动失败报警。当故障排除后， 需把车钟手柄拉到停车位置，对三次起动失败信 号复位，方可对主机进行再起动。
实际上不仅有加速程序负荷，还有减速程序负荷，除遇到应急情况外 ，主机在从海速降速时进行一段减速程序负荷控制，对延长主机使用 寿命和降低故障率都是十分重要的，因此，部分主机转速控制系统还 设有减速程序负荷。
二、主机自动遥控系统的主要功能

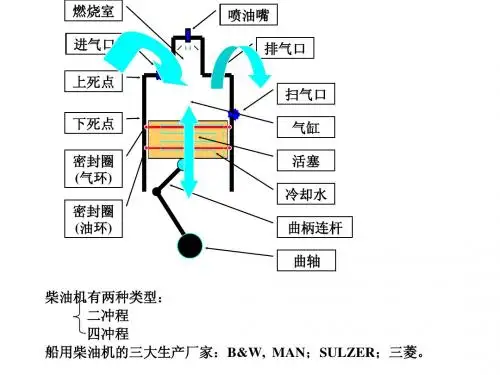

第1章船舶主机遥控
图1-4
图1-5
§1-4 柴油主机操纵对控制电路的要求
一、柴油机起动对控制电路的要求 正常起动情况 ①发出起动指令。 ②换向结束。 ③盘（转）车机脱开。 ④开始起动时，油门必须关闭。 ⑤柴油机转速必须低于正常起动转速。 ⑥无三次起动失败。 ⑦柴油机转向正确。 ⑧起动空气压力足够。 ⑨对油气并进的柴油机，先由压缩空气使主机转起来，随 后就打开油门，当转速达到起动结束转速时，切断压缩空气， 如MAN、SULZER机型。对油气分开的柴油机，先用压缩空气 起动主机，当转速达到发火转速时，切断压缩空气，同时喷油 器向气缸喷油，如B&W机型。
第一章 概述
主机遥控：是指对主机进行的远距离控制。(不在机旁操纵而 是在机控室(Engine Control Room, ECR)或驾驶台(Bridge Room, BR))。 遥控----把机旁操纵延伸到驾驶台或机控室。 （不具备逻辑判断、处理及程序操纵等功能， 主机遥控 多为机控室遥控） 自动遥控----通过逻辑系统来操纵主机。 （通常为驾驶台自动遥控和机控室自动遥控） SIEMENS----DIFA 21, DIFA 31,DIFA 41， RCS 51, RCS 33,RCS 55 常见 NORCONTROL----AUTOCHIEFⅠ,AUTOCHIEFⅡ， 产品 AUTOCHIEF Ⅲ,AUTOCHIEF Ⅳ， AUTOCHIEF Ⅶ SOREN T. LYNGSO----DMS 890,DMS 990,DMS2000 NABCO
MAN型中速柴油机的起动方式一般为油气并进。 起动给油转速：１０rpm 起动结束转速：５０％ 额定转速 正常换向转速：１０ rpm 紧急换向转速：１２０～１６０ rpm 强制反向起动转速：４０ rpm B&W型低速柴油机（１００～２５０rpm） B&W型低速柴油机的起动方式一般为油气分开。 发火转速：２５～３５ rpm 正常换向转速：０ rpm 紧急换向转速：４０ 低速机也有高速机。 SULZER柴油机一般可在全速时换向，而且其制动可在气 动系统中实现。
船舶主机遥控系统第一章
中远集团香港远洋运输公司培训教材船舶主机遥控系统及故障维修吴庚申刘世居周明顺张桂臣王本明编青岛远洋船员学院2005.8目录前言---------------------------------------------------------------------(1)第一章船舶主机遥控系统概述及技术资料浏览导引---------------------------(2)第一节船舶主机遥控系统概述-----------------------------------------(2) 第二节技术资料浏览导引---------------------------------------------(5) 第二章MAN B&W型柴油主机气动操纵系统----------------------------------(8)第一节气动操纵系统的组成结构----------------------------------------(8) 第二节气动操纵系统工作过程------------------------------------------(16) 第三节气动系统故障分析与系统维护---------------------------------(23) 第三章NABCO M-800Ⅱ型主机遥控系统---------------------------------------(30)第一节主机遥控系统的组成和系统参数设置表-----------------------------(30) 第二节驾控的逻辑控制和逻辑流程图-------------------------------------(34) 第三节转速控制的逻辑流程图-------------------------------------------(38) 第四节主机驾控系统故障诊断的基本思路和常用技巧-----------------------(41) 第五节主机安全保护系统-----------------------------------------------(50) 第四章M-800型电子调速器-------------------------------------------------(62)第一节MG-800型调速器系统组成----------------------------------------(62) 第二节MG-800型调速器系统的工作原理及其功能--------------------------(63) 第三节MG-800型调速器系统的控制方式----------------------------------(65) 第四节MG-800型调速器系统的主要I/O信号------------------------------(66) 第五节MG-800型调速器系统的面板说明及操作步骤------------------------(67) 第六节MG-800型调速器系统的自检功能及故障查找方法--------------------(69) 第七节 MG-800型调速器系统的维修保养---------------------------------(74) 第五章 AC-4型主机遥控系统------------------------------------------------(77) 第一节 AC-4 系统概述--------------------------------------------------(77) 第二节集控室AC-4控制面板及面板操作----------------------------------(81) 第三节主机操纵部位的转换---------------------\-----------------------(88) 第四节 AC－4系统的参数整定--------------------------------------------(89) 第五节 AC-4系统的自检试验功能-----------------------------------------(91) 第六节开关量参数的整定-----------------------------------------------(94) 第七节模拟量参数的整定------------------------------------------------(96) 第八节SSU8810安全保护系统--------------------------------------------(98)前言本书是为中远集团香港远洋运输公司轮机员船舶电气业务培训，特别是提高船舶主机遥控系统的运行知识和系统维修技能编写的。
第4章船舶主机遥控系统
二、主机自动遥控系统的主要功能
（2）转矩的限制
主机在某一转速下运行时，如供油量过大就有可能使主推 进轴的扭矩超机械负荷。此时，遥控系统将自动地限制主 机的供油量，即根据车令设定的转速或主机的实际转速给 出一个相应的允许供油范围，从而将主机的转矩限制在安 全的范围内。
（3）增压空气压力限制
主机从低速开始加速时，油量会突然增加很多，而此刻增 压器输出的增压空气压力较低，这样就会出现油多气少的 现象，导致燃烧不充分而冒黑烟。为防止主机在加速过程 中出现冒黑烟现象，遥控系统将自动地根据增压空气压力 的高低来限制主机的供油量，以保证喷入汽缸的燃油充分 燃烧，同时也可防止主机受热部件的过热现象。
二、主机自动遥控系统的主要功能
2．逻辑程序控制功能
1）换向逻辑控制
当有动车车令即车钟手柄从停车位置移至正车或倒 车位置的某一位置，遥控系统首先进行换向逻辑 判别，即判断车令位置与实际凸轮轴的位置是否 一致。当车令位置与实际凸轮轴位置不符时，便 自动控制主机换向，将主机的凸轮轴换到车令所 要求的位置上。换向完成后，遥控系统转入起动 逻辑控制（如车令位置与实际凸轮轴位置相符， 则省去换向过程，直接进入起动逻辑控制）。如 在规定的时间内，主机凸轮轴未能换到车令所要 求的位置，遥控系统将发出换向失败报警信号， 同时禁止起动主机。
二、主机自动遥控系统的主要功能
2）起动逻辑控制 换向逻辑控制完成后，遥控系统紧接着进入起动
逻辑判断，也就是对起动条件进行鉴别。
当满足起动主机所需的各项条件时，控制空气分 配器投入工作，打开主起动阀，起动空气将进入 主机进行起动，在主机转速达到发火切换转速时 ，自动完成油气转换（对油气并进的主机可提前 供油），停止起动。这时若起动成功，自动转入 主机加速程序。
第9章 船舶主机遥控系统
第四节 主机遥控系统的逻辑控制
一、换向控制逻辑
换向控制的逻辑包括：换向鉴别逻辑和换向控制条件
（二）换向控制条件
换向控制条件是在鉴别逻辑产生换向指令时，判断可否进行换
向操作的条件是否满足，包括：停油条件、转速条件和顶升机构
抬起条件。
nER IE
1）停油条件： YRT YRL YBL IST ST
第四节 主机遥控系统的逻辑控制
一、换向控制逻辑
换向控制的逻辑包括：换向鉴别逻辑和换向控制条件
（二）换向控制条件 换向控制条件是在鉴别逻辑产生换向指令时，判断可否进行换
