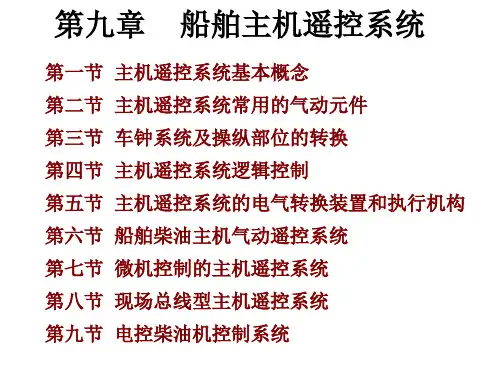

第9章 船舶主机遥控系统

第9章 船舶主机遥控系统

第四节 主机遥控系统的逻辑控制
一、换向控制逻辑
换向控制的逻辑包括:换向鉴别逻辑和换向控制条件
(二)换向控制条件
换向控制条件是在鉴别逻辑产生换向指令时,判断可否进行换
向操作的条件是否满足,包括:停油条件、转速条件和顶升机构
抬起条件。
nER IE
1)停油条件: YRT YRL YBL IST ST
第四节 主机遥控系统的逻辑控制
一、换向控制逻辑
换向控制的逻辑包括:换向鉴别逻辑和换向控制条件
(二)换向控制条件 换向控制条件是在鉴别逻辑产生换向指令时,判断可否进行换
向操作的条件是否满足,包括:停油条件、转速条件和顶升机构 抬起条件。
1)停油条件: YRT YRL YBL IST ST
2)转速条件 转速条件指在主机运行中需要换向时,必须待主机(正常操作 时)转速下降到允许换向的换向转速 nR,或(应急操作时)下降 到应急换向转速 nER 时,才可以进行换向操作。
返回最近
第三节 车钟系统及操纵部位的转换
一、车钟系统概述
车钟系统是实现驾驶台与集控室、驾驶台与机旁之间进行 车令的传送与应答的装置,由驾驶台车钟、集控室车钟和机旁 应急车钟组成。
第三节 车钟系统及操纵部位的转换 根据传送车令的性质,遥控车钟又分为主车种和副车钟。
1、主车钟 用于传送停车、换向和转速设定等主机操纵命令。
返回最近
5
4
2
1
(a)
(b)
图 3-1-10 比例阀结构原理及逻辑符号图
返回最近
图3-1-11 转速设定精密调压阀 结构原理及输出特性图
(b)
P
AS
AH
(c)
1-滚轮;2-顶锥;3-上滑阀 ;4-进排气球阀;5-下滑阀 ;6-膜片;7、8、9-弹簧; 10-调整螺钉;P-气源;B输出口;C-通大气端

船舶主机遥控系统

船舶主机遥控系统

软件编程与调试
01
软件编程
02
编写各模块的驱动程序和控制算法。
设计友好的人机交互界面。
