怎样认识和测量电压
13.5怎样认识和测量电压
学习目标
1、知道电压及其单位。知道电源是提供 电压的装置。
2、会使用电压表测量电压。
一、电源与电压
电流是电荷定向移动形成的，那么，是什么原 因使电荷产生定向移动的ห้องสมุดไป่ตู้？
要在一段电路中形成电流，这段电路的两端必须 要有一定的电压。电源是给用电器提供电压的装置 用电器工作需要消耗电能，因此，也可以说电源 是提供电能的装置
串联而成的电池组的电压等于每个电池的电压之和 若干相同的干电池串联总电压等于n×1.5V
判断下列电压表的连接是否正确
判断下列电压表分别测量的是谁的电压？
L1
L2
- +
L3
+ L
4
L1
L2
小结：电压表和电流表的异同:
仪 元 表 件
符 号
使用规则 接 接线 量程 法 柱
能否直 接连到 电源两 极上
④电压表并联在电路中时，应使电流从 正接线柱 ___ 流入，从 负接线柱 _____ 流出。
电压表使用的方法：
1、校零：检查电压表的指针是否对准零刻度线， 如有偏差，进行校正。 2 、并联连接：电压表必须并联在被测电路两 端，使电流从 “＋”接线柱流入电压表，从“－” 接线柱流出电压表。 3、被测电压不能超出电压表量程：在已知电压 大小的情况下，直接选择合适的量程；若不能判断， 则先用大量程“试触”，然后再选择合适的量程。
课堂练习
1、在图6-15所示的电路图中，能用电 压表正确测出灯Ll两端电压的是（ D ）
A
B
C
D
2、关于电压表的使用，正确的是（ C）
A.电压表不能直接测量电源电压，否则会
烧坏
B.尽可能选大的量程，以免损坏电压表
怎样认识和测量电压 课件
测量电路两 端的电压
测量电路中 的电流
并联在被测 电路
0~3V、0~15V 0.1V、0.5V
可以直接接到 电源的两极上
串联在被测 电路
0~0.6A、0~3A
0.02A、0.1A
绝对不允许不经 过用电器直接接 到电源的两极上
课堂小结 电压
电压 电压表
电源提供电压，符号U， 单位伏特（V） 单位换算： 1kV =103V 1V =103mV
2、电压用符号U表示。 在国际单位制中，电压的单位是伏特，简称伏，符号是V。
一 电源与电压 比伏大的单位有千伏(kV)，比伏小的单位有毫
伏(mV)，它们的换算关系为
1kV＝103V
103
1V＝103mV
103
你知道吗
1.5 V
1节干电池的电压是1.5V
观察并熟记
对人体安全的电压是不高于36V
二 怎么测量电压
I I
3、电压表的接线柱要连接正确，使电流从正接线柱 流入，从负接线柱流出。
电压表的使用方法
4、选择合适的量程，不能确定电流的大小，要用大 量程进行试触。
电压表的使用方法
读数时： 1、看：确定所选量程； 2、认：明确分度值； 3、读：根据指针读数，读数时视线应与刻度板垂直。
电压表和电流表的对比
测量电压大小的仪器叫电压表。电路中的符号是 。
认识电压表
“负”接线 柱
I
量程
0～3V 0 ～ 15 V
“正”接线柱
分度值
0.1 V 0.5 V
I正进负出
电压表的使用方法
调零螺母
1、使用前观察指针是否指在零刻度线，否则要进行机械调零。
电压表的使用方法 2、电压表和被测的电路并联。
13.5怎样认识和测量电压(九年级物理)
检测目标
4.在用电压表测量如图所示电路中灯泡L两端的电压
时,电压表应接在( A )
A.a、b之间,a与电压表“+”接线柱连接 B.a、b之间,b与电压表“+”接线柱连接 C.c、d之间,c与电压表“+”接线柱连接 D.c、d之间,d与电压表“+”接线柱连接
序号
正确使用电压表
1 电压表应 并联 在电路中
2 电压表有正接线柱和 负接线柱
3 电压表有 两个量程 （0—3V 0—15V）
4 电压表 能与电源直接相连
归纳与小结
在只有一个用电器的电路中，用电器两端的电压与 电源电压相等。
用大量程试触
<0.6A,选0—0.6A 的量程
看清所选量程和 分度值后在读数
0—0.6A/0.02A
串联
0—3A/0.1A
“+”入“-”出
不超量程
不允许直接连在电源两 端
用大量程试触
<3V,选0—3V的量程
看清所选量程和 分度值后在读数
“两要一不要”
0—3V/0.1V
并联
0—15V/0.5V
“+”入“-”出 不超量程
（可以直接连在电源两 端）
电压表
电流表
必须并联接入待测 必须串联接入待测
目标导学二：电压的测量
怎样测量电压的大小呢？
测量电压大小的工具叫电压表。它在电路中的符号是 。
电压表
阅读说明书：
用途
（1）伏特表是测量直流低值电压的一种仪器； （2）常用电压表的连接； （3）通常采用（0~3 V）（0~15 V）两个量程。
怎样认识和测量电压(提高)知识讲解
怎样认识和测量电压（提高）责编：冯保国【学习目标】1.认识电压，知道电压的单位，并会进行单位换算；2.理解电压的作用，了解在一段电路中产生电流，它的两端就要有电压；3.了解常用电源的电压值；4.知道电压表的符号、使用规则、读数。
【要点梳理】要点一、电源与电压1．电源是提供电压的装置。
干电池、蓄电池、发电机等都是生产和生活中常用的电源。
2．在一段电路中要形成电流，这段电路的两端就要有一定的电压。
3．电路中获得持续电流的条件：①电路中有电源（或电路两端有电压）；②电路是连通的。
4．电压的单位：国际单位伏特，简称伏，符号：V ；常用单位：千伏（kV）、毫伏（mV）、微伏（μV）换算关系： 1kV＝1000V 1V＝1000mV 1mV＝1000μV。
5．记住一些电压值：一节干电池的电压1.5V，一节蓄电池的电压2V，对人体安全的电压不高于36 V，家庭电路的电压220V。
要点诠释：1.说电压时，要说“用电器”两端的电压，或“某两点”间的电压。
2.电源的作用是使导体的两端产生电压，电压的作用是使自由电荷定向移动形成电流。
电源将其它形式的能转化成电能时，使电源的正极聚集正电荷，负极聚集负电荷。
要点二、怎样测量电压1．仪器：电压表，符号：。
2．读数时，看清接线柱上标的量程，每大格、每小格电压值。
3．使用规则：“两要；一不”。
①电压表要并联在电路中。
②应该使标有“—”号的接线柱靠近电源的负极，另一个接线柱靠近电源的正极，也就是说电流要从“+”接线柱流入“-”接线柱流出。
③被测电压不要超过电压表的最大量程。
危害：被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯甚至烧坏电压表。
选择量程：实验室用电压表有两个量程， 0～3V和0～15V。
测量时，先选大量程试触，若被测电压在3V～15V之间，可用15V的量程进行测量；若被测电压小于3V，则换用小的量程。
要点诠释：1.电流表和电压表的相同点和不同点：项目电流表电压表异同异符号连接串联并联直接连接电源不能能量程0.6A，3A3V，15V每大格0.2A，1A1V，5V每小格0.02A，0.1A0.1V，0.5V内阻很小，几乎为零，相当于短路。
怎样认识和测量电压ppt课件
13.5 怎样认识和测量电压
课堂新授
知识点 1 正方形的定义
知1－讲
1. 电压的作用 电压是电路中形成电流的原因。电源是提供电压的装置。
课堂新授
易错提醒
知1－讲
●电压使电荷定向移动形成电流，不能认为电路中由于有
了电流才使得电路的两端有电压，也不能认为若电路
中没有电流 , 则电路两端就一定没有电压。
课堂新授
知2－练
例 2 [北京门头沟区期末] 如图所示，能正确测出小灯泡 L1两端电压的电路是( )
课堂新授
知2－练
解题秘方：看电压表的使用方法是否正确，主要从以 下几个方面分析：看量程的选择是否正确，看连接的 位置是否正确，看它的正负接线柱是否接反。
课堂新授
知2－练
解析：图A中电压表与灯泡L2并联了，“＋”“－”接线柱接 法正确，测量的是灯泡 L2两端的电压；图B中电压表与灯 泡L1并联了，但“＋”“－”接线柱接反了，不能测量灯泡 L1两端的电压；图C中电压表与灯泡 L1并联了，“＋”“－” 接线柱接法 正确，测量的是灯泡 L1两端的电压；图D中电 压表与电源并联了，“＋”“－”接线柱接法正确，测量的
深度理解 电压表相当于断路，可以直接连接到电源两极，这时测量 电源两端的电压。
课堂新授
知2－讲
3. 电压表的读数 接“－”“15”接线柱 接“－”“3”接线柱
示意图
课堂新授
续表：
知2－讲
接“－”“15”接线柱源自接“－”“3”接线柱量程 量程：0 ~ 15 V 和分 每一大格：5 V 度值 每一小格：0.5 V
知1－讲
课堂新授
知1－练
例 1 下列关于电压与电流关系的说法中不正确的是( ) A. 电压是形成电流的原因 B. 电源是提供电压的装置 C. 电路中有电流，则电路两端一定有电压 D. 电路两端有电压，则电路中一定有电流

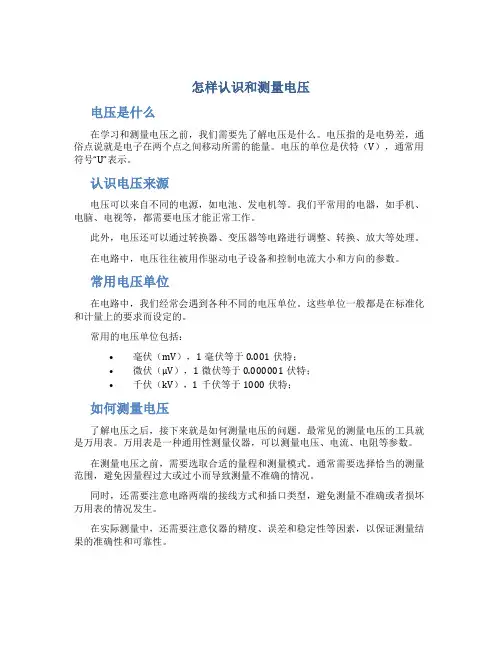

怎样认识和测量电压
怎样认识和测量电压电压是什么在学习和测量电压之前，我们需要先了解电压是什么。
电压指的是电势差，通俗点说就是电子在两个点之间移动所需的能量。
电压的单位是伏特（V），通常用符号“U”表示。
认识电压来源电压可以来自不同的电源，如电池、发电机等。
我们平常用的电器，如手机、电脑、电视等，都需要电压才能正常工作。
此外，电压还可以通过转换器、变压器等电路进行调整、转换、放大等处理。
在电路中，电压往往被用作驱动电子设备和控制电流大小和方向的参数。
常用电压单位在电路中，我们经常会遇到各种不同的电压单位。
这些单位一般都是在标准化和计量上的要求而设定的。
常用的电压单位包括：•毫伏（mV），1毫伏等于0.001伏特；•微伏（μV），1微伏等于0.000001伏特；•千伏（kV），1千伏等于1000伏特；如何测量电压了解电压之后，接下来就是如何测量电压的问题。
最常见的测量电压的工具就是万用表。
万用表是一种通用性测量仪器，可以测量电压、电流、电阻等参数。
在测量电压之前，需要选取合适的量程和测量模式。
通常需要选择恰当的测量范围，避免因量程过大或过小而导致测量不准确的情况。
同时，还需要注意电路两端的接线方式和插口类型，避免测量不准确或者损坏万用表的情况发生。
在实际测量中，还需要注意仪器的精度、误差和稳定性等因素，以保证测量结果的准确性和可靠性。
电压是电路中的一个重要参数，我们常常需要对其进行测量和调整。
通过了解电压单位、测量原理和常见设备，我们可以更加准确地认识和测量电压。
在实际应用中，我们还需要注意仪器选择、接线方式和精度误差等因素，以确保测量结果的真实可靠。
新编怎样认识和测量电压专业知识
试验
将电压表接在小灯泡两 端，接通电路，读取旳数据 是 ＿＿＿＿ V ；
将电压表接在电 源两端，接通电路，读取旳 数据是 ＿＿＿＿ V。
试验成果表白，电压表两次旳示数是相等 旳，即在只有一种用电器旳电路中，用电器两 端旳电压与电源电压相等。
2．练习用电压表测量电压
（1）测量L1电压时电压表怎样连接？ L1旳电压是多少？ （2）测量L2电压时电压表怎样连接？ L2旳电压是多少？
4．电压旳单位： 国际单位：伏特（volt） ，简称伏（ V ）。 常用单位：千伏（kV）；毫伏（mV）。 换算： 1 kV =1 000 V= 103 V 1 mV =0.001 V= 10-3 V
比一比,赛一赛
(1) 256kV= 2.56×105 V (2) 220mV= 0.22 V (3) 2.8×104μV= 28 mV
S
L1
L2
L1
L2
V
练一练
2．三个表旳读数各是多少？
2V
12.5 V
1V
练一练
3．连接电路，使小灯泡发光而且用电压表测 量小灯泡两端旳电压。
练一练
4．画出相应旳电路图。
V
课堂小结
1．电源给用电器两端提供电压。电压一般 用字母U表达，单位是伏特，符号是V。
2．电压表与被测用电器并联，正、负接线 柱旳接法要正确（电流从正接线柱流入，从负接 线柱流出），被测电压不能超出电压表旳最大测 量值。
2、使 用
（1）电压表与被测电路并联接入电路（只能与被测部分并联） （2）电流从“+”接线柱流入，从“—”接线柱流出。 （3）估计被测电压，选择合适量程。如不能估计被测电压，应选 用最大旳量程，并用试触法选用合适旳量程。
怎样认识和测量电压-经典教学教辅文档
13.5怎样认识和测量电压教学目标:知识与技能:1.经过与水压的类比来认识电压的概念。
2.知道电压的单位及其换算关系，会用电压表测量电压。
过程与方法：1.经过浏览电压表的运用阐明书，进步浏览能力。
2.用类比法学习电压的概念情感·态度与价值观经过先生亲手实验，领会到实验成功的快乐，进一步淡化对学习物理的畏难情绪，激励先生学习兴味与热情。
教学重点：知道电压的概念，会用电压表测电压教学难点：用类比法理解电压的概念教学预备：多媒体课件、导线、小灯泡、开关、干电池、电压表教学方法：先生实验结合浏览法教学过程：一·引入新课我们知道，当管两端存在水压时，水管中的水就会流动，构成水流。
因而可知：水压是构成水流的缘由。
提出成绩：是甚么缘由使电荷定向挪动，构成电流？二·新课教学知识点一1．电压是产生电流的缘由导体中有电流，其两端必然有电压，但导体两端有电压，导体中不必然有电流，电源是提供电压的安装．2．电压的单位(1)国际单位是伏特，简称伏，符号是 V；常用单位还有千伏(kV )、毫伏(mV )．(2)单位换算：1 kV＝1 000 V,1 mV＝10－3 V.3．几种常见的电压(1)一节干电池电压：1.5 V；(2)一个蓄电池电压：2 V；(3)我国家庭电路电压：220 V；(4)对人体安全的电压：不高于 36 V.知识点二1．电压表电压表是测量电压的仪器，它在电路中的符号是，其量程普通有两个(0～3 V分度值为0.1V, 0～15V分度值为0.5V )，电压表的表盘上标着字母“V ”．2．电压表的运用规则(1)测量前，电压表要调零；(2)测量电压时，电压表必须与被测电路并联，且电流须从“＋”接线柱流入，从“－”接线柱流出；(3)被测电压不能超过电压表的量程．3．电压表的读数：一看量程；二看分度值；三看指针所指刻度，视野要与表盘垂直．练一练4.用电压表测量小灯泡的电压分组实验,教师巡查指点三．小结：经过本节课的学习，总结电流表和电压表的异同四．作业布置：自我评价与作业1.2.3.4 1 V2 V 12.5 V。
怎样认识和测量电压PPT课件
13.5 怎样认识和测量电压
学习目标
1 课时讲解 电源与电压
电压表及其使用
2 课时流程
逐点 导讲练
课堂 小结
作业 提升
课时导入
如图1 甲，灯泡没有与电源接通，不发光、没有电流 经过灯泡；如图乙，灯泡与电源接通，发光、有电流经过 灯泡。电源在电流的产生过程中起什么作用呢？
3．看一看，填一填。
40
28
31
55
64
71
28
26
5．跳走了多少只青蛙？ 38 － 5 33
1．夯实基础（教材P54练一练）
(1)20＋32＝52(条)
(2)32－20＝12(条)
4．
55
86
18
24
96
65
6
78
作业 请完成《典中点》的“应用提升练”和“思 维拓展练”习题，具体内容见习题课件。
不是用电器两端的电压，而是电源两 端电压。
知2－讲
感悟新知
图解名词 电流流入（流出）的一端：
知2－讲
感悟新知
知2－练
例2 [中考·吉林] 如图9 所示，能正确地测出小灯泡L1 两端电压的电路是（ D ）
感悟新知
知2－练
思路导引：根据“去源法”，A、D 中电压表与L1 构成 回路，可以测量L1 的电压；但是A 中电流从 电压表负接线柱流入、正接线柱流出，所以
感悟新知
解：如图所示。
知2－练
感悟新知
连接含电压表的电路
知2－讲
连接有电压表的电路时，先连接电路中的串联
部分，后将电压表并联在待测电路两端。
感悟新知
知2－练
例 3 一只电压表有0~3 V 和0~15 V 两个量程，小明在某次实验 中使用的是0~3 V 量程，但他错从0~15 V 量程的刻度盘上 读出电压值为6.5 V，则实际测得的电压应是（ C ） A.6.5 V B.2.5 V C.1.3 V D.1.5 V
13.5 怎样认识和测量电压
电压的意义
要让一段电路中有电流，它的两端就要有电压。
电源的作用就是给用电器两端提供电压。
1、电压是使电荷定向移动形成电流的原因。 2、电源就是给用电器提供电压的装置。用电器 工作时需要消耗电能，因此，也可以说电源是提 供电能的装置。
电路中形成持续电流的条件：
1）有电源；2）通路
3、常见电源：
一、电压 （U）
将电压表接在电 源两端，接通电路，读取的 数据是 ＿＿＿＿ V。 实验结果表明，电压表两次的示数是相等 的，即在只有一个用电器的电路中，用电器两 端的电压与电源电压相等。
2．练习用电压表测量电压
（1）测量L1电压时电压表怎样连接？ L1的电压是多少？ （2）测量L2电压时电压表怎样连接？ L2的电压是多少？ S L1 L2 L1
2、使
用
（1）电压表与被测电路并联接入电路（只能与被测部分并联） （2）电流从“+”接线柱流入，从“—”接线柱流出。 （3）估计被测电压，选择适当量程。如不能估计被测电压，应选 用最大的量程，并用试触法选用合适的量程。
电压表的读数
读数步骤： 第一步，看量程、分度值；
第二步，数格 第三步，读数。
练一练
[2]图 11－5－1 中量程为 3 V 的电压表每小格表示的 2.5 0.1 值是_______V，所测电压值为________V.
图 11－5－1
[3]把两种不同的金属片插入柠檬，制成“水果 电池”，用电压表测量水果电池的电压，如图 11－ 5－2 所示，下列说法中正确的是( A ) A．水果电池把化学能转化为电能 B．水果电池把电能转化为化学能
电流表和电压表使用区别和联系
仪 符 使用规则 表 号 接 接线柱 量程 法 电 流 表 电 压 表 学生电表
13.5怎样认识和测量电压(课件)
2.电压表读数
读数时： (1)看：先看接线柱，确定所 选量程； (2)认：明确分度值； (3)读：根据指针读数，读数 时视线应与表盘垂直。
3.电压表使用规则
一个不能：不能超过电压表的测量范围。 两个必须：必须将电压表并联在所测量的部分电路两端； 电流必须从电压表的“+”接线柱进，“-”接线柱出。 三先三后：先调零后使用；先看清分度值后读 数；先画图后连接。
电压表和电流表的异同
相同处：（1）使用前都要调零； （2）电流必须从正接线柱流入，负接线柱流出； （3）注意选择量程时必须通过试触后确定。
不同处：电流表绝不允许直接连接到电源的两极，电压表 可以直接连接到电源两端测量电源电压。
3 课堂小结
电压
定义 单位及换算
电压表
符号 正确连接 读数方法
本堂重点：建立电压的初步概念；电压表的使用。 本堂难点：电压表的正确选择、连接及读数。
沪粤版 物理（初中）
（九年级）
第十三章 第5节 怎样认识和测量电压
课堂导入
观察思考
高山流水中流动的水
流动的自来水
思考
观察、思考二者的特点并总结出其共点。
讨论
要想使水流动起来，我们该怎么做呢？高山流 水的水流是如何流动起来的？水龙头一打开为 什么自来水就自动流出？
课堂活动 一、电源与电压
观察与思考
（2）表述电压时，不能说是哪一点的电压，必须指明是 “哪一个用电器两端的电压”或“哪两点间的电压”。
二、怎么测量电压
观察思考 怎样测量电压的大小呢？
测量电压大小的工具叫电压表。它在电路中的符号是 。
1.观察电压表 (1)外观 (2)接线柱 3个 (3)量程 3V和15A (4)分度值
怎样认识和测量电压 【教学PPT课件 九年级物理】
新知探究
一、电源与电压 想一想：你知道电流是怎么形成的么？
电源是提供电压的装置，电压是形成电流的原因。
新知探究
一、电源与电压 想一想：你知道哪些常见的电源？
干电池
纽扣电池
手机电池
蓄电池
新知探究
一、电源与电压 想一想：如何描述电压的大小？
电压 表示字母：U 基本单位：伏特，简称伏，
符号V 常用单位：毫伏(mV)和千伏(kV) 换算关系：1kV=103 V
二、电压表
1、正确使用电压表 2、电压表的读数方法 3、用电压表测量电压
随堂练习
随堂练习
1、电压的作用是使__电__荷__定向移动形成_电__流___的原 因。2、一节干电池的电压是__1_.5___V；家庭电路的 电压是__2_2_0__V；不高于__3_6___V的电压是安全的。 3、完成下列单位换算： ①5000V=___5___kV=__5_×__1_0_6__mV。 ②22kV=__2_._2_×__1_0_4__V=___2_.2_×__1_0_7__mV。 ③380μV=___3_.8_×__1_0_-_4 ___V=___3_.8_×__1_0_-_7 __ kV。 4、测量电压使用_电__压__表_，必须把它_并__联___接在要测 量的那部分电路两端，使用时必须把电压表的“+” 接线柱跟靠近电源__正____极端，还要注意所测的电 压不得超过它的_量__程___。
新知探究
活动1：电压表的使用说明书
（1）测量前，应检查指 针是否对准零刻度线。如 有偏差，需先“校零”。
指针调零钮
新知探究
二、怎样测量电压 活动1：电压表的使用说明书
（2）电压表必须并联在被测电路的两端，并使电流从电压 表“+”接线柱流入，从“-”接线柱流出。绝不允许反接 电压表，或将电压表串联在电路中。
13.5怎样认识和测量电压
2、电压表与电流表作比较
符号 所测物理量
电流表
A
电流
电压表
V
电压
连接方式 接线柱的连接
量程
串联在电路中 并联在电路中
电流“＋”进“－”出 选择合适的量程
能否直接接在 电源两极
ห้องสมุดไป่ตู้
不能
可以
电压表的使用步骤
1．看：看电压表的接线柱，区分电压表的“＋”、“—”接线柱；看
量程及分度值，弄清刻度线上每大格及每小格所表示的电压值；看指针是
否指在零刻度线处．
2．调：使用前，若指针不指在零刻度线处，应调节表盘上的调零旋
钮使指针指零． 3．选：根据测量情况选择合适的量程，量程过大，则指针偏转角度
较小，测量误差大；量程过小，容易损坏电压表．在不能估测被测电压的 大小时，应采用试触法选择电压表的量程，试触时首先要用电压表较大的 量程．
4．连：按照电压表的使用规则，将电压表连入电路中． 5．读：正确读出电压表指针所指示的电压值，读数时要一看量程； 二看分度值；三看指针所指刻度，视线要与表盘垂直．
• 2.电压的单位。 • 3.电压表的正确使用。
常用单位还有___k_V____、____m_V___.
二、电压表及其使用 1．电压表 电压表是测量电压的仪器，它在电路中的符号是________， 其量程一般有两个(___0_～__3__V，___0_～__1_5_V)，电压表的表盘上 标着字母“V”． 2．电压表的使用规则 (1)测量前，电压表要___调__零___； (2)测量电压时，电压表必须与被测电路并联，且电流须从 “__＋____”接线柱流入，从“__－____”接线柱流出； (3)被测电压不能超过电压表的量程．
二.电压的测量——电压表
13.5怎样认识和测量电压 课件(共15张PPT)
电源两极
ห้องสมุดไป่ตู้
电流表
电压表
A
V
电流
电压
串联在电路中 并联在电路中
电流“＋”进“－” 出选择合适的量程
不能
可以
三、用电压表测干电池的电压
结 论：
1、电池电压：一节干电池的电压为1.5v,干电池串联时 于它们的电压之和；并联时，总电压等于一节电池的
2、电池的串联和并联：类似于用电器的串并联
从“—”接线柱流出； 3）所测电压不能超过电压表的量程。
实验室常用电压表的量程是0—3V和0—15V两个量程 4）使用电压表前要先调零，用试触法选择合适的量程。 5）连接电压表示时应将开关断开，电压表可以直接连在电
源的两极上。
2、电压表的使用规则（与电流表作比较）
符号 所测物理量
连接方式 接线柱的连接
重点 掌握电压的概念、单位和一些基本的电压值 难点 正确使用电压表,正确读数,培养严谨的科学态度,实 事求是的作风及和他人合作的精神.
课堂引入 电压与水压类似,水压是形成水流的原因,同样,电压 是形成 电流 的原因, 电源 是提供电压的装置. 在国际单位制中,电压的单位是 伏特 ,简称 伏 ,符号是 V
LI
L2
A
BC D
V
LI
L2
A
BC D
V
L1
L2
A
BC D
V
进行实验
L1
A
B
L2
C
D
结论：
1、串联电路两端的总电压等于各部分电路两端电压
之和。
UAD=UAB+UCD
2、在串联电路中，有几个用电器就分为几个部分，
每部分电路两端的电压总小于电路两端的总电压。
怎样认识和测量电压
怎样认识和测量电压汇报人：日期:CATALOGUE目录•电压的基本概念•电压的测量方法•电压的分类•电压的应用•电压的安全防护•总结01电压的基本概念电压是电场中两点之间的电势差它被定义为电场力做功与电荷量的比值电压的方向与电场方向一致，从高电势指向低电势电压的定义电压的单位电压的国际单位是伏特（V）其他常用的单位有千伏（kV）、毫伏（mV）和微伏（μV）等1kV = 1000V，1V = 1000mV，1mV = 1000μV电压的极性电压具有正负极性正极与负极之间存在电势差，当连接电路时会产生电流在电路中，电压的方向通常从正极指向负极02电压的测量方法电压表是基于磁电式电流测量原理进行测量的，通过测量流过电压表的电流大小来间接测量电压。
使用电压表测量电压表的基本原理在使用电压表时，需要将电压表与被测电路并联连接，并确保电压表的量程选择合适，以避免损坏电压表或测量误差过大。
电压表的正确使用根据指针指示的刻度线读取电压值。
电压表的读数方法万用表的正确使用将万用表的红黑表笔分别与被测电路的电源正负极连接，选择合适的量程，并根据指针指示读取电压值。
万用表的基本原理万用表是一种多功能的测量仪器，可以测量电流、电压、电阻等物理量。
它基于电磁感应原理进行测量。
万用表的读数方法根据刻度盘上的数值和指针指示的刻度线读取电压值。
使用万用表测量使用示波器测量示波器的正确使用将示波器的探头连接到被测电路的电压节点上，调整示波器的扫描速度和幅度，使波形稳定并处于可观察范围内。
示波器的读数方法根据示波器屏幕上的波形幅度和时间轴比例尺读取电压值。
示波器的基本原理示波器是一种用于观察和测量信号波形的仪器。
它可以将电压信号转换为可见的波形，从而直观地显示电压的变化情况。
03电压的分类定义产生特点由恒定电源提供，例如电池。
平滑且稳定，可以用在电子设备或电化学设备上。
0302 01大小和方向都不随时间变化的电压。
大小和方向随时间变化的电压。
13.4 怎样认识和测量电压
活动1:按图甲、乙、丙三图进行实验,观察水流情况;
活动2:按图丁组成电路,观察灯泡发光情况。
抽水机 提供 水压 形成 水流
提供
形成
电源
电压
电流
一、电源与电压
(U)
电流是电荷定向移动形成的，那么，是什么原 因使电荷产生定向移动的呢？
要让一段电路中有电流，它的两端就要有电压
（U）。电源的作用就是给用电器两端提供电压。
单位：伏特，简称伏 符号：V
单位还有：千伏（kV）和毫伏（mV）
1kV=103V， 1mV=10－3V
常见的电压值
一节干电池电压为 1.5V 家庭电路的电压为220V
一节蓄电池电压为 2V 对人体安全电压不高于36V
工厂生产用电的电压为380V
二、怎样测量电压
电路两端的电压可以用电压表测量
①电压表的图形符号是____V___； ②实验室常用的电压表有两个量程，分别是_0_～__ 3V、 0_～___1_5V。刻度盘上每一小格表示的电压分别是 0_.1__V_、_0_._5_V__；
2.5伏
—
3
15
活动2：用电压表测量电压
1、测量一节电池的电压 2、测量三节串联电池的电压 串联而成的电池组的电压与每个电池的 电压有什么关系？
串联而成的电池组的电压等于每个电池的电压之和
若干相同的干电池串联总电压等于n×1.5V
判断下列电压表的连接是否正确
13.6探究串、并联电路中的电压
一、复习巩固：
A.电路两端有电压，电路中就一定有持续的电流
B.导体中有大量的自由电荷，只要构成通路，导体 中就会有电流
C.电压是电路中形成电流的原因
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
13.5 怎样认识和测量电压
应用示例
类型一 电压
例1 关于电压，下列说法中正确的是( D ) A．电路两端有电源，则电路中一定有电流 B．电路两端有电压，则电路中一定有电流 C．只有36 V的电压对人体才是安全的 D．电压是形成电流的条件之一
13.5 怎样认识和测量电压
[解析] 电路中形成电流的条件有两个：一要有电源；二是电路必须是 通路．电路中有电源或电压，电路也可能是断路，所以A、B错误，D正 确．不高于36 V的电压对人体才是安全的，C错误．故选D.
13.5 怎样认识和测量电压
问题3：测量用电器两端的电压时，被测电压不要超过__量_程__， 为了选择合适的量程，首先要估测，如果不能估计被测电压的情 况下，一般采用___试_触__法___．
13.5 怎样认识和测量电压
【知识拓宽】根据电流表和电压表的使用，完成下表：
仪表 电压表
比较
电பைடு நூலகம்表
用途
测量电路两端的__电__压__ 测量电路中的___电_流___
13.5 怎样认识和测量电压
[方法指导]电压、电流关系的辨析
13.5 怎样认识和测量电压
类型二 电压表的连接
例2 如图13－5－3所示是某同学用电压表测灯泡L1两端电压的实
物图，其中的三处错误是： (1)___量__程__选_错__了_____________________；
(2)__电__压_表__应__并_联__在_灯__L_1两__端_____________；
符号 连接方式 量程
__并__联__在被测电路的两端 __串__联___在被测电路中
_0_～_3_V__和__0～__1_5_V_
__0～__0_._6A_和__0_～_0_._3_A_
13.5 怎样认识和测量电压
分度值
___0._1_V__和__0_._5_V_
__0_._0_2A___和___0_.1_A__
13.5 怎样认识和测量电压
问题4.自学教材P65、P66，试着完成：电压用符号__U__表示，在 国际单位制中，电压的单位是___伏__特__，简称__伏__，符号是 __V__．比伏大的单位有___千_伏__(_kV_)__，比伏小的单位有_毫_伏__(_m_V)_， 它们的换算关系为1 kV＝__1_0_3__V，1 mV＝__1_0_－_3__V. 问题5：与小组成员之间试着交流一下，说出下列几种电压值： 一节干电池的电压是__1_._5 _V，对人体的安全电压___不_高__于_3_6__V； 家庭生活用电的电压是__2_2_0___V.
13.5 怎样认识和测量电压
[解析] (1)图甲中，电压表选用的量程是0～15 V，分度值为0.5 V，它 的示数是8.5 V．(2)图乙中，电压表选用的量程是0～3 V，分度值为0.1 V，它的示数是选用0.6 V.
13.5 怎样认识和测量电压
2．电压表的使用 自己利用桌面上的器材，试着利用电压表测量出小灯泡两端的电 压，并与小组之间讨论、交流一下你是如何正确测量出小灯泡两 端电压的． 问题1：使用前，应检查指针是否对准__零__刻_度__线___，如果有偏差， 需要___校_零_____． 问题2：电压表与被测电路两端___并__联___，使电流从电压表的 __“__＋_”___接线柱流入，从___“__-_”__接线柱流出．
导线并联，故错误．(3)图中电压表的，即正负接线柱连接错误．
13.5 怎样认识和测量电压
[方法指导]电压表连接方法
13.5 怎样认识和测量电压
类型三 电压表的读数
例3 如图13－5－4所示，用电压表测量电压时接线柱的选用和刻 度盘的示意图．
图13－5－4 (1)图甲中，电压表选用的量程是_0_～_1_5_V，它的示数是__8_._5_V. (2)图乙中，电压表选用的量程是__0～__3_V，它的示数是__0_.6__V.
13.5 怎样认识和测量电压
图13－5－5
13.5 怎样认识和测量电压
问题2：从问题1可以概括出：__电_源____是提供电压的装置， __电__压___是形成电流的原因． 问题3：不同的电源，提供电压的本领不同，像生活中的干电池、 _蓄__电_池___、_发__电_机___，它们都是电源，它们提供的电压是不同的．
怎样认识和测量电压
2020/9/7
第十三章 探究简单电路
13.5 怎样认识和测量电压
导学设计 应用示例 课堂小结 课堂反馈
13.5 怎样认识和测量电压
导学设计
学点1 探究串联电路中电流的规律
如图13－5－5所示，观察下列图片，完成下列问题： 问题1：如图(a)所示，当水管两端存在_压__力__差__时，水管中的水 就会流动，形成水流；同理，如图(b)所示，在一段电路中形成 电流，在这段电路的两端就要有一定的___电_压___，___电_源____就是 给电路两端提供电压的装置．
与电源相 接
__绝_对__不__允_许__不_经__过__用_电____ ___可__以_直__接___接在电源 __器_直__接________接到电 的两极上
源的两极上
相同点
①使用前都要__调__零___；②电流必须从 ___“__＋_”__接__线_柱____流入，__“__－_”__接_线__柱____流出； ③注意选择量程时必须通过___试__触___后确定.
(3)___正_负__接_线__柱__接_反__了________________．
图13－5－3
13.5 怎样认识和测量电压
[解析] (1)电源是由两节电池串联而成，因此电源电压为3 V，故电压 表选择0～3 V量程即可，而图中电压表选择了0～15 V的量程，故错 误．(2)测灯L1两端电压，因此电压表应与灯L1并联，而图中电压表与
13.5 怎样认识和测量电压
学点2 电压的测量
1．认识电压表 如图13－5－6所示，小组之间结合桌面上的电压表，认真观察一 下，看能否完成下列问题：
图13－5－6 问题1：从电压表的表盘上可以看出，电压表的符号是________
13.5 怎样认识和测量电压
问题2：从电压表的表盘上可以看出，电压表有__3__个接线柱， __2__个量程，其量程分别是____0_～_1_5_V__和___0_～_3_V__，对应的分度 值分别是____0._5_V__和__0_._1_V__．
