怎样认识和测量电压练习题有答案

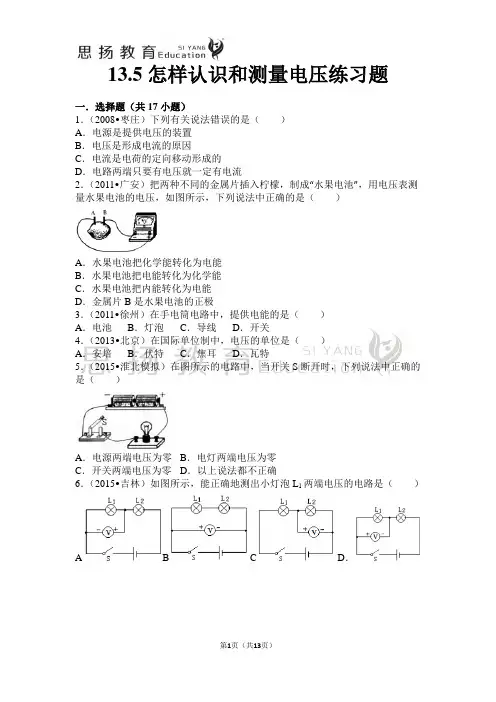

试卷第1页，总9页…○…………外…○…………内绝密★启用前2017-2018学年度???学校9月月考卷试卷副标题注意事项：1．答题前填写好自己的姓名、班级、考号等信息 2．请将答案正确填写在答题卡上第I 卷（选择题）请点击修改第I 卷的文字说明 一、选择题1．现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少．下列有关常见电压值的表述，错误的是（ ） A ．一节干电池的电压是1.5V B ．家庭电路的电压是220V C ．手机电池电压是3.7V D ．对人体安全的电压是36V 【答案】D 【解析】 试题分析： 一节新干电池电压是1.5V ，故A 正确；家庭电路的电压是220V ，故B 正确；手机电池的电压在3.7V 左右，故C 正确；对人体安全的电压是不高于36V ，故D 错；故选D 。

【考点定位】电压常识2．在选择电压表的量程时，正确的做法是（ ） A. 尽可能选择大一些的量程B. 经试触后被测电压不超过小量程时，尽可能选择小量程C. 尽管选用的量程不同，但对测量结果毫无影响D. 为使测量结果更精确，量程选得越小越好 【答案】B【解析】在选择电压表的量程时，只要不超过量程，要选小一些的量程，目的是为了测量更准确，故A 错误；在选择电压表的量程时，实际电路中一般采取试触的方法，试触大量程接线柱时发现指针偏转很小，应选用小量程进行测量，故B 正确；在不烧坏电压表的前提下，选择小量程读数更加精确，故C 错误；尽量选择小量程要有前提，就是不烧坏电压表，故D 错误，故选B 。

3．下列四个电路图中，能正确使用电压表测得灯L 1两端电压的是（ ）试卷第2页，总9页…………外……………○………○…………要※※在※※装※※订※※※※…………内……………○………○…………【答案】B【解析】试题分析：电压表的正确使用方法：①连接电压表的时候，电流要从正接线柱入，负接线柱出；②电压表正确测出灯L 1两端电压，则电压表与灯L 1并联．A 、由图可知，电压表测的是两灯串联的总电压，或电源电压，故A 错误． B 、由图可知，电压表与L 1并联，正负接线柱正确，故B 正确；C 、由图可知，电压表接到了L 2的两端测的是L 2的电压，故C 错误．D 、电压表与灯L 2并联，电压表正负接线柱接反了，故D 错误．故选B ．考点：电压表的使用．4．如图所示，当开关S 闭合后，电压表测出的电压是A. 灯L 1两端的电压B. 电源电压C. 灯L 2两端的电压D. 灯L 1和L 2两端的总电压 【答案】A【解析】从电路图中可以看出，开关闭合后，两灯串联，电压表并联在L 1 两端，因此电压表测量L 1 两端的电压，故选A 。

5．在如图所示的电路连接中，下列说法正确的是（ ）A. 灯泡L 1和L 2并联，电压表测量的是电源电压B. 灯泡L 1和L 2并联，电流表测的是L 1支路的电流C. 灯泡L 1和L 2串联，电压表测的是L 2的电压D. 灯泡L 1和L 2串联，电压表测的是L 1的电压 【答案】D【解析】试题分析：由电路知道，电流只有一条路径，所以灯泡L 1、L 2串联，电流表测串联电路的电流，电压表并联在L 1两端，测L 1两端的电压。

故选项A 、B 、C 错误，不符合题意。

D 符合题意为答案。

考点：电路的连接方式6．如图所示，在探究串联电路中的电压关系时，小华用电压表测出ab 、bc 、ac 两端的电压分别为U ab =2V ，U bc =2V ，U ac =4V ，在表格中记录数据后，下一步应该做的是A. 分析数据，得出结论B. 改变电源电压，再测出几组电压值C. 换用不同规格的小灯泡，再测出几组电压值试卷第3页，总9页………外……………○○…………线……名：___________班_………内……………○○…………线…… D. 换用电压表的另一量程，再测出一组电压值 【答案】C【解析】在探究串联电路中的电压关系时，用电压表分别测出ab 、bc 、ac 两端的电压后，为寻找规律，应换用不同规格的小灯泡，再测出几组电压值，然后分析数据，这样的结论才具有科学性．故选：C ．7．如下图所示，闭合开关S ，两灯均不亮，电流表无示数，电压表有示数，则故障是A. 灯L 1断路B. 灯L 2断路C. 灯L 1被短接D. 灯L 2被短接 【答案】A【解析】试题分析：由图可知，两灯串联，电压表测量L 1两端的电压；闭合开关S 后，L 1、L 2都不亮，电流表无示数，说明电路中有断路现象；电压表有示数，说明电压表两端能与电源两极连通，灯泡L 2是完好的，所以故障原因是L 1断路，故选A 。

考点：电流表、电压表在判断电路故障中的应用 8．某同学在做电学实验时，不慎将电压表和电流表的位置对换，连接成如图所示电路．若开关闭合，其后果是（ ）A. 两表都会被烧坏B. 两表都不会被烧坏C. 电压表不会烧坏，电流表可能烧坏D. 电流表不会烧坏，电压表可能烧坏 【答案】C【解析】试题分析：根据电路的状态和电流表、电压表的内阻大小特点分析．如图中，若电流表并联在了电源两端，由于电流表的内阻很小，会发生短路，可能会损坏电流表和电源，电压表的内阻很大，串联使用时，一般不会损坏．故选C ． 考点： 电流表的使用；电压表的使用．9．如图所示的电路中开关闭合后两灯均能发光，则（ ）A. 表1、表2均为电压表B. 表1、表2均为电流表C. 表1为电压表、表2为电流表D. 表1为电流表、表2为电压表试卷第4页，总9页…○…………※※…○…………【答案】D【解析】试题分析：电流表相当于导线，电压表相当于开路，根据电路图做出假设，再根据电流表和电压表的特点判断其是否可行．解：如图所示，当开关S 闭合时，要使两灯均能发光，则两个灯泡为并联电路； 如果表2为电流表，会造成电源短路，所以表2一定是电压表．则表1只有是电流表时，电路才能正常工作，成为并联电路． 因此，表1为电流表、表2为电压表． 故选D ．10．小明同学按照图所示的电路进行实验，当开关闭合时，下列判断正确的是A. 灯泡L 1和L 2是并联的B. 电压表测量的是电源两端的电压C. 若L 1短路，电流表有示数，电压表无示数D. 若L 1断路，电流表、电压表都无示数 【答案】C【解析】试题分析：根据电路可知，电流只有一条路径，故两灯泡串联，故A 错误；读图可知，电压表并联在灯L 1两端，故测的是灯L 1两端电压，故B 错误；若灯L 1短路，则电路中电阻变小，电流变大，电流表有示数，而电压表与短路部分并联，则电压表没有示数，故C 正确；若灯L 1断路，则电压表与另一只灯泡串在一起，可测电源电压，故D 错误，故选C 。

考点：串联电路和并联电路的辨别；电路的三种状态试卷第5页，总9页………外………装………____姓名：_______………内………装………第II 卷（非选择题）请点击修改第II 卷的文字说明 二、填空题11．使用电压表时，要将电压表_____联在被测电路两端.使电流从电压表的正接线柱_____，从电压表的负接线柱_____，所选用的电压表的量程要_____被测电路的电压.某同学用电压表测一段导体两端的电压时，如果发现电压表的指针向左偏转，一定是______错了；如果发现电压表的指针向右偏转到没有刻度的地方了，这是因为____________.【答案】 并 流入 流出 大于 正负接线柱连接 电压表的量程选小了【解析】使用电压表时，要将电压表并联在被测电路两端，使电流从电压表的正接线柱流入，从电压表的负接线柱流出，所选用的电压表的量程要略大于被测电路的电压．某同学用电压表测一段导体两端的电压时，如果发现电压表的指针向左偏转，一定是正负接线柱接错了；如果发现电压表的指针向右偏转到没有刻度的地方了，这是因为所选量程过小．故答案为：并联；流入；流出；略大于；正负接线柱接；所选量程过小．12．一般照明电路的电压为___伏，只有不高于___伏的电压对人体是安全的；一节干电池电压是_____伏.一节手机电池的电压是_____伏. 【答案】 220 36 1.5 3.7【解析】般照明电路的电压为220伏，只有不高于36伏的电压对人体是安全的；一节干电池电压是1.5伏．一节手机电池的电压是3.7伏．故答案为：220；36；1.5；3.7．13．如图所示，甲、乙是测量电压或电流的仪表；当S 闭合后，为了使小灯泡并联，且L 1和L 2都能发光．则甲是______表，乙是______表。

【答案】电压；电流【解析】试题分析：读图可知，闭合开关，若要使两灯并联，则下端的乙圈中必须是电流表，这样电流才会有两条路径，分别经过两个灯泡．同时甲圈中必须是电压表，这样才能保证电路不会出现短路，故甲是电压表，乙是电流表。

考点：电压表的使用；电流表的使用14．一节干电池的电压是 V ，用如图所示的电压表测量一节干电池的电压，应选用 量程。

三个蓄电池串联后的电压约为6V ，用电压表测量它的电压，应选用 量程。

【答案】1．5 0～3V 0～15V【解析】试题分析：一节干电池的电压是1．5V ， 一节蓄电池的电压是2V ，人体的安全电压是不高于36V ，我国照明电路的电压是220V 。

用如图所示的电压表测量一节干电池的电压，小于3V ，应选用 0～3V 量程。

三个蓄电池串联后的电压约为6V ，大于3V ，试卷第6页，总9页○…………外……………………订…订※※线※※内※※○…………内……………………订…用电压表测量它的电压，应选用0～15V量程。

考点：电压15．完成下列单位换算：（1）0.5A= mA= μA；（2）36V= mV= kV．【答案】（1）500；5×105；（2）3.6×104；0.036．【解析】解：（1）因为1A=103mA，所以0.5A=0.5×103mA=500mA；因为1A=106μA，所以0.5A=0.5×106μA=5×105μA；（2）因为1V=103mV，所以36V=36×103mV=3.6×104mV；因为1V=10﹣3kV，所以36V=36×10﹣3kV=0.036kV．故答案为：（1）500；5×105；（2）3.6×104；0.036．【点评】首先要明确电流、电压的常用单位有哪些，再就是明确它们之间的换算倍数关系；方可解答．16．如图所示，在烧杯中加些盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个电池．观察电压表指针的偏转与接线可知：这个电池的电压是V，片是它的正极．【答案】0.5，铜【解析】试题分析：根据电压表的正确使用方法和电压表的正确读数方法进行分析．解：因为电压表将“﹣”和“3”两个接线柱接入电路，所以电压表的量程为3V，且电压表的示数为0.5V；因为与电压表正极相连的为电源的正极，所以铜片是电源正极．故答案为：0.5，铜．【点评】考查学生对电压表的对数以及电压表的正确掌握情况．三、实验题17．为了探究串联电路中电压的规律，小明设计的电路如图所示．根据电路图把电压表分别接入到电路中的AB、BC、AC之间，测出它们的电压，填入表中：（1）AC之间电压如图乙所示，示数为______ V．（2）再测灯L2两端电压时，只将电压表接A的一端改接C，这种接法____（正确/不试卷第7页，总9页………外………○…………装…………○…………订学校:___________姓名：___________班级：___________………内………○…………装…………○…………订正确），理由是 ______ ．（3）在表格中记录数据后，下一步首先应该做的是： ______A ．整理器材，结束实验B ．换用不同规格的小灯泡，再测出几组电压值C ．分析数据，得出结论D ．换用电压表的另一量程，再测出一组电压值（4）闭合开关，发现电压表示数为零，则小灯泡的故障可能是 ______ 或 ______ ． 【答案】 6 不正确 电压表的正负接线柱接反了 B L 1短路 L 2断路 【解析】（1）由表格中数据可以算出：U 3 =U 1 +U 2 =2.5V+3.5V=6.0V ；（2）当电压表B 点不动，只断开A 点，并改接到C 点上时，虽然电压表此时与L 2 并联，但电压表的正负接线柱却是反的，闭合开关后，指针会反向偏转，所以不能测出L 2 两端的电压；（3）通过实验数据分析总电压与各部分电路电压之间的关系，只能验证一次，所以发现实验次数太少，需要多次测量，为使多次测量更具普遍性，要更换灯泡规格，或改变电源电压；（4）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L 1 短路或L 2 断路。
