铰链四杆机构教案 (公开课)
铰链四杆机构教案(公开课)
铰链四杆机构教案(公开课)1000字一、教学目标1. 了解铰链四杆机构的基本结构和工作原理；2. 掌握铰链四杆机构的运动规律和设计方法；3. 提高学生的综合应用能力和动手实验能力。
二、教学内容1. 铰链四杆机构的基本概念和结构组成；2. 铰链四杆机构的运动规律和机构设计方法；3. 铰链四杆机构的应用实例。
三、教学方法1. 经典案例分析法：通过学习经典的铰链四杆机构案例，让学生了解其运动特点和设计方法；2. 实验教学法：通过小组实验，让学生亲手搭建铰链四杆机构，并观察其运动规律；3. 讲解法：通过讲解和演示，让学生理解铰链四杆机构的原理和应用。
四、教学步骤1. 铰链四杆机构的基本概念和结构组成（20分钟）a. 铰链四杆机构的定义和基本结构；b. 铰链四杆机构的组成和分类；c. 铰链四杆机构的运动特点。
2. 铰链四杆机构的运动规律和机构设计方法（60分钟）a. 通过经典案例分析法，学习铰链四杆机构的运动规律和机构设计方法；b. 讲解铰链四杆机构的运动规律和设计方法，并结合图示进行演示；c. 利用小组实验让学生亲手搭建铰链四杆机构，观察其运动规律，并体验设计的过程。
3. 铰链四杆机构的应用实例（20分钟）a. 通过案例分析法，让学生了解铰链四杆机构的应用领域；b. 了解铰链四杆机构在机械工程、汽车工程、航空航天等领域的应用。
五、教学评价1. 学生的考试成绩：通过考试来评价学生对铰链四杆机构的理解程度；2. 实验报告的评价：通过学生的实验报告来评价其动手实验能力和综合应用能力；3. 学生的提问回答：通过学生的提问和回答来评价其对铰链四杆机构的理解程度和交流能力。
铰链四杆机构教案
铰链四杆机构教案课题：铰链四杆机构教学目标：1、掌握铰链四杆机构的类型、组成2、熟练掌握铰链四杆机构的判别方法3、灵活应用四杆机构教学重点: 判别方法及应用教学方法：讲授、启发教学过程：复习提问：1、按接触形式的不同，运动副可分为哪几种？2、抽屉的推拉运动属于副。
为什么？导入新授：一、铰链四杆机构的定义和组成1、定义：铰链四杆机构是指四个构件通过铰链（转动副）联结而成的机构。
2、组成：（如图所示）（1）被固定的杆4被称为机架（2）不直接与机架相连的杆2称之为连杆（3）与机架相连的杆1和杆3称之为连架杆。
连架杆的两种状态：a、凡是能作整周回转的连架杆称之为曲柄，如电扇的翼片。
b、只能在小于360°的某一角度范围内作往复摆动的连架杆称之为摇杆。
如把教室的门抽象为一个杆件则为摇杆。
*二、铰链四杆机构的类型及判别方法1、铰链四杆机构的类型铰链四杆机构根据其两个连架杆的运动形式不同，可以分为（1）曲柄摇杆机构若铰链四杆机构中的两个连架杆，一个是曲柄而另一个是摇杆的机构。
（2）双曲柄机构如果铰链四杆机构中的两个连架杆都能作360°整周回转的机构。
（3）双摇杆机构铰链四杆机构的两个连架杆都在小于360°的某一角度内作摆动的机构。
2、判别方法：（1）、最长杆与最短杆之和大于其它两杆之和；无论以哪个杆为机架，都是双摇杆机构。
（2）、最长杆与最短杆之和小于或者等于其它两杆之和：①若取最短杆相邻的任一杆为机架，则该机构为曲柄摇杆机构，且最短杆为曲柄。
②若取最短杆为机架，则该机构为双曲柄机构。
③若取最短杆相对的杆为机架，则该机构为双摇杆机构。
想一想：该四杆机构是什么机构？三、铰链四杆机构的演化1．曲柄滑块机构在曲柄摇杆机构中，如果以一个移动副代替摇杆和机架间的转动副，则形成的机构称为曲柄滑块机构。
它能把回转运动转换为往复直线运动，或作相反的转变。
*四、铰链四杆机构的应用1、曲柄摇杆机构（1）汽车前窗的刮雨器。
铰链四杆机构(公开课)
《铰链四杆机构》目的要求：1、知识教学点：平面铰链四杆机构的组成，铰链四杆机构形式的判定，曲柄存在条件。
2.能力训练：学生通过学习铰链四杆机构，掌握自行设计各种四杆机构方法。
3.知识扩展：围绕所学知识，扩展思维，培养分析问题解决问题力。
教学重点：曲柄存在条件。
曲柄摇杆机构、双曲柄机构、双摇杆机构的判断教学难点：掌握设计曲柄摇杆机构、双曲柄机构、双摇杆机构的方法。
教学方法：问题引导，启发教学，运用多媒体，直观教学，动手设计，成品展示。
教学用具：平面四杆机构实物教具，多媒体。
导入新课：前面几张主要讲机械零件以及比较复杂的螺纹传动，今天主要讲四杆机构与前面做比较，比较简单，但能实现复杂运动。
新课教学：（一）提出问题、引发思维、诱趣探求导入：首先让同学们先观看一段汽车的转向机构，和火车机轮和冲床生产线的影片，观察采用了什么样的结构设计。
导入平面四杆机构概念。
平面连杆机构：平面连杆机构是一些刚性构件用转动副或移动副相互连接，组成在同一平面内运动的机构。
铰链四杆机构：当平面四杆机构中的运动副均为转动副时，称为铰链四杆机构。
（二）教学过程1、讲解铰链四杆机构的组成，说明机架、连架杆、连杆、曲柄、摇杆的概念。
1).机架：固定不动的构件2).连架杆：直接和机架相连接的构件3).连杆：不与机架直接连接的构件4）曲柄：能做整周运动的连架杆叫曲柄。
5）摇杆：不能做整周运动的连架杆，只能摆动一定角度的连架杆叫摇杆。
2、利用雷达天线、汽车的挂雨刷，火车车轮，起重吊车、等四个动画演示，引出四杆机构的三种基本形式：曲柄摇杆机构、双曲柄机构、双摇杆机构。
3、利用搅拌机和汽车挂雨刷的动画演示，说明曲柄摇杆机构在生活中的应用。
4、1）分别介绍双曲柄的几种形式，通过机车车轮的运动现象，引出双曲柄相等同向当中，会出现运动的不确定性，应如何解决这样的问题。
2）、通过公交车门的开启动画，引入双曲柄相等反向在生活中的应用。
3）、通过刨床动画演示说明双曲柄不相等机构在生活中的应用。

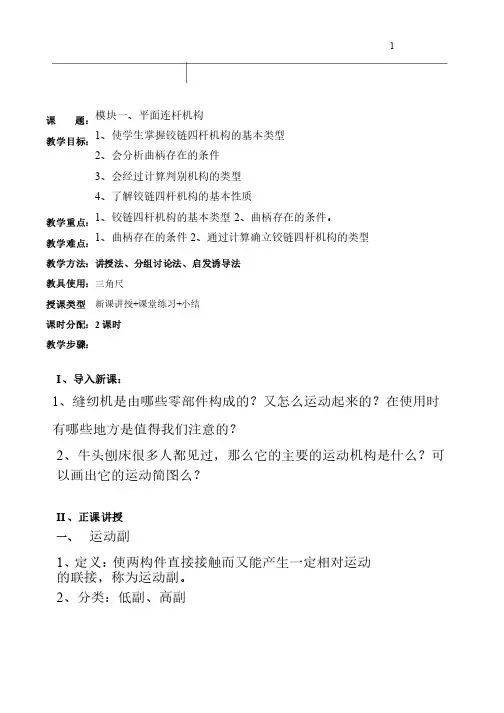

铰链四杆机构教案（公开课）
I 、导入新课：1、缝纫机是由哪些零部件构成的？又怎么运动起来的？在使用时有哪些地方是值得我们注意的？2、牛头刨床很多人都见过，那么它的主要的运动机构是什么？可以画出它的运动简图么？II 、正课讲授 一、运动副1、定义：使两构件直接接触而又能产生一定相对运动的联接，称为运动副。
2、分类：低副、高副课 题：模块一、平面连杆机构教学目标：1、使学生掌握铰链四杆机构的基本类型2、会分析曲柄存在的条件3、会经过计算判别机构的类型4、了解铰链四杆机构的基本性质教学重点：1、铰链四杆机构的基本类型2、曲柄存在的条件。
教学难点：1、曲柄存在的条件2、通过计算确立铰链四杆机构的类型教学方法： 讲授法、分组讨论法、启发诱导法 教具使用： 三角尺授课类型 新课讲授+课堂练习+小结 课时分配： 2课时 教学步骤：21 33 124ABDC耕地料斗以曲柄揺杆机构为例：可得出两个结论：（1）最短杆与最长杆长度之和小于或等于其余两杆长度之和（2）连架杆是最短杆以双曲柄机构为例：双曲柄机构是机架作为最短杆综合以上两种说法，可以推出存在曲柄的条件为：（1）最短杆与最长杆长度之和小于或等于其余两杆长①取最短杆的相邻杆为机架，构成曲柄摇杆机构；最短杆为机架，构成双曲柄机构；③取最短杆的相对杆为机架，构成双摇杆机构。
柄，求 LAB的最大值； ( 2 )若此机构为双曲柄机构，求LAB的最小值。
例2：四杆机构中，机架长为30mm，两连架杆分别为15mm和40mm，若要该机构为曲柄摇杆机构。
试求连杆的长度范围。
Ⅲ课堂小结：本次课的主要内容是铰链四杆机构的基本形式与基本性质，重点是曲柄存在的条件，难点是判别铰链机构的类型的方法。
Ⅳ作业布置：课后巩固练习①取最短杆的相邻杆为机架，构成曲柄摇杆机构；最短杆为机架，构成双曲柄机构；③取最短杆的相对杆为机架，构成双摇杆机构。
铰链四连杆机构说课PPT课件
04
铰链四连杆机构的运动学分析
平面运动学
平面运动学研究四连杆机构在平面内的运动，包括连杆的长度、角度、速度和加速 度等参数。
平面运动学主要通过解析几何和向量运算等方法进行分析，建立数学模型，描述四 连杆机构的运动规律。
平面运动学分析有助于理解四连杆机构的运动特性，为优化设计提供理论依据。
空间运动学
铰链四连杆机构说课ppt 课件
• 引言 • 铰链四连杆机构概述 • 铰链四连杆机构的结构分析 • 铰链四连杆机构的运动学分析 • 铰链四连杆机构的设计与优化 • 铰链四连杆机构的实践与应用 • 总结与展望
01
引言
主题介绍
铰链四连杆机构的定义
铰链四连杆机构的重要性
铰链四连杆机构是一种由四个杆件通 过铰链连接而成的机械机构，常用于 实现某些特定的运动轨迹或运动规律。
空间运动学研究四连杆机构在三 维空间中的运动，考虑了机构的
旋转和平移等自由度。
空间运动学需要利用三维坐标系 和向量运算进行建模，分析机构 的位置、姿态、速度和加速度等
参数。
空间运动学分析能够全面揭示四 连杆机构的运动特性，为复杂运 动要求的机构设计提供支持。
运动仿真与分析
运动仿真与分析通过计算机模拟技术， 对四连杆机构的运动过程进行实时模 拟和分析。
提出了一种新的铰链四连杆机构设计理念 ，通过优化算法提高了其性能，为相关领 域提供了新的解决方案。ຫໍສະໝຸດ 未来研究方向与展望研究方向
深入研究铰链四连杆机构的动 态特性、优化算法和新型应用
领域。
技术发展
随着科技的进步，探索铰链四 连杆机构与其他先进技术的结 合，如人工智能、大数据等。
实际应用
加强与企业的合作，将铰链四 连杆机构应用于更多工程领域 ，推动其产业化进程。
铰链四杆机构(汽车机械基础教案)
3．摇块机构： 摇块机构： 若将图6-9所示曲 柄滑块机构的构件作 为机架，则曲柄滑块 机构就演化为如图612所示的摇块机构。 构件l作整周转动，滑 块3只能绕机架往复摆 动。这种机构常用于 摆缸式原动机和气、 液压驱动装置中，如 图6-13所示的自动货 车翻斗机构。
4．定块机 构： 若将图6-9 所示曲柄滑块机 构的滑块作为机 架，则曲柄滑块 机构就演化为如 图6-14所示的定 块机构。这种机 构常用于抽油泵 和手摇抽水唧筒 （图6-15）。
四、平面多杆机构简介* 平面多杆机构简介*
如图6-20所示的手动冲床机构就是由双摇杆机构ABCD和滑块机构 DCEG组成，这两个四杆机构共有一个机架，实际上只有六个构件，称 为六杆机构。
2．双曲柄机构 两连架杆均为曲柄的铰链四杆机构，称为双曲柄机构。双曲柄机构 中，通常主动曲柄作匀速转动，从动曲柄作同向变速转动。如图6-4所 示的惯性筛机构，当曲柄AB作匀速转动时，曲柄CD作变速转动，通过构 件CF使筛子产生变速直线运动，筛子内的物料因惯性而来回抖动，从而 达到筛选的目的。
在双曲柄机构中， 若相对的两杆长度分别 相等，则称为平行四边 形机构。它有如图6-5a 所示的正平行双曲柄机 构和如图6-5b所示的反 平行双曲柄机构两种形 式。前者的运动特点是 两曲柄的转向相同且角 速度相等，连杆作平动； 后者的运动特点是两曲 柄的转向相反且角速度 不等。
按两连架杆是曲柄还是摇杆的不同，可将铰链四杆机构分为以下三种 形式。 1．曲柄摇杆机构 两连架杆中一个为曲柄另一个为摇杆的铰链四杆机构，称为曲柄摇杆 机构。曲柄摇杆机构主要用以实现将曲柄的匀速转动变成摇杆的摆动，如 图6-2所示的雷达天线俯仰角调整机构；或是将摇杆的往复摆动变成曲柄的 整周转动，如图6-3所示的缝纫机脚踏板机构。
铰链四杆机构教案
例（直观演示法、讨论法）；
3）合作探究、归纳总结：教师设疑，学生动手制作、调试模
型，探索总结（引导、探究法）。
17分
3.教学评价：当堂检测→检查落实7分
4.课堂小结1分
5.布置作业1分板书
教学后记
反思使人进步，勤于反思才能使人更上一层台阶。
本节课将任务分解成问题，降低了学习难度，提高了教学效果。
借助信息化平台，优化了教学资源。
通过小组合作探究，组内优势互补、组间竞争形式突破了教学难点，达成教学目标。
但教学实施过程中课堂调控能力有待提高，时间控制难度较大。
铰链四杆机构的教案
铰链四杆机构的教案教案标题：探索铰链四杆机构教案目标：1. 了解铰链四杆机构的定义、结构和功能；2. 掌握铰链四杆机构的运动学分析方法；3. 学习如何应用铰链四杆机构解决实际问题。
教学准备：1. 教学工具：黑板/白板、多媒体投影仪、计算机；2. 教学材料：铰链四杆机构的示意图、实物模型或动画演示；3. 学生实验材料：铰链四杆机构的构件、尺子、量角器等。
教学过程：引入：1. 利用多媒体投影仪展示铰链四杆机构的示意图，引起学生的兴趣和好奇心。
2. 提问学生：“你们知道铰链四杆机构是什么吗？它有什么作用？”鼓励学生积极参与讨论。
知识讲解：1. 通过多媒体展示，详细介绍铰链四杆机构的定义、结构和功能。
2. 解释铰链四杆机构的运动学分析方法，包括角度关系、速度关系和加速度关系的计算方法。
示例分析：1. 展示一个实际的铰链四杆机构，并解释其工作原理。
2. 带领学生一起进行铰链四杆机构的运动学分析，计算各个关节的角度、速度和加速度。
实践操作：1. 将学生分成小组，每个小组配备一套铰链四杆机构的构件。
2. 引导学生根据所学知识，组装铰链四杆机构，并观察其运动情况。
3. 学生利用尺子、量角器等工具，测量并记录铰链四杆机构各个关节的角度、速度和加速度。
4. 学生根据实际测量数据，进行运动学分析，并与理论计算结果进行比较。
讨论与总结：1. 学生小组展示他们的实验结果，并进行讨论和交流。
2. 教师引导学生总结铰链四杆机构的特点和应用领域。
3. 结合实际案例，让学生思考如何应用铰链四杆机构解决实际问题。
拓展活动：1. 鼓励学生自主学习更多与铰链四杆机构相关的知识，并进行报告或展示。
2. 组织学生进行创新设计，设计一个能够实现特定功能的铰链四杆机构。
教案评估：1. 观察学生在实践操作中的表现和讨论参与度；2. 收集学生的实验数据和运动学分析结果；3. 对学生的创新设计进行评估。
教学延伸：1. 鼓励学生深入研究铰链四杆机构的动力学分析方法；2. 推荐相关的学术论文和研究成果，拓宽学生的知识视野。
优秀公开课教学课件精选铰链四杆机构
章节联系
选择一定的材料制作成一定的零件组装成 机械使之能完成一定的工作任务而不失效
起重机
装载机
缝纫机
复习
运动副：使两构件直接接触又能产生一定相
对运动的联接叫运动副。
机构：是人为的实体组合，各部分间有一定相
对运动能完成运动、力的传递或改变运 动形式。
想一想？
2.两曲柄转向相同， 转速相等。
摄影平台升降机构
平行双曲柄
三、铰链四杆机构的运动特点
双曲柄机构 1.两曲柄等长，其余 两杆相等但平行。 2.两曲柄转向相反， 转速不相等。
汽车车门启闭机构
三、铰链四杆机构的运动特点
双摇杆机构 1.两连架杆均为摇杆 2.一根连架杆的转动 转换为另一根连架杆的 转动。
为（ C ）
A、连杆
B、摇杆
C、曲柄
D、连架杆
3、平行双曲柄机构中的两曲柄（ A）
A、长度相等，旋转方向相同
B、长度不等，旋转方向相同
C、长度相等，旋转方向相反
4、雷达天线俯仰角摆动机构采用的是（ B）机构
A、双摇杆机构 B、曲柄摇杆机构 C、双曲柄机构
三、铰链四杆机构的运动特点
普通双曲柄
双曲柄机构
1.两曲柄不等长 2.主动曲柄作等速 运动时，从动曲柄 作变速运动。
三、铰链四杆机构的运动特点
普通双曲柄
双曲柄机构
1.两曲柄不等长 2.主动曲柄作等速 运动时，从动曲柄 作变速运动。
三、铰链四杆机构的运动特点
双曲柄机构
机车主动轮联动装置
1.两曲柄等长，其余 两杆相等且平行。
§5-2 平面四杆机构 ——铰链四杆机构
一、铰链四杆机构的组成
铰链四杆机构教案 (公开课)
铰链四杆机构教案 (公开课)研究好资料欢迎下载！本节课是机械基础课的新授课，共2课时，主题为《铰链四杆机构的组成与分类》，适用于2010级机电班的学生，教材为全国中等职业学校机械类通用教材《机械基础》（第四版），由XXX出版。
在知识目标方面，本节课旨在让学生理解铰链四杆机构的组成，掌握它的类型及应用。
在能力目标方面，希望能够培养学生的自学能力、创新能力以及合作能力。
而在情感目标方面，我们希望通过本节课的教学，能够培养学生团结协作的精神，激发学生的研究兴趣，并培养学生坚忍不拔的品质。
铰链四杆机构是本节课的重点，我们将会分析它的运动特点。
在教学过程中，我们将会使用多媒体教学自制课件，以及形象直观的动画来帮助学生理解。
难点方面，学生前面已经研究了平面连杆机构的相关概念及特点，为今天将要研究的铰链四杆机构的组成及特点打下了理论基础。
在教学过程中，我将通过播放视频和提出问题导入新课。
在教学过程中，我将为学生演示一系列形象直观的动画，并不断的提出问题，采用做游戏的方式解决教材处理思路提出的问题。
这样可以充分激发学生的研究兴趣，调动学生的研究热情，并使学生积极主动的参与到课堂教学中。
通过做游戏这一活动，我们可以培养学生团结协作的精神，激发学生的竞争意识，并通过励志教育和挫折教育，培养学生坚韧的品质，为学生以后走上工作岗位夯实基础。
在教学活动方面，我们将通过知识回顾、知识应用、情景导入、动画演示等方式，帮助学生更好地理解和掌握本节课的内容。
观看动画，学生研究缝纫机踏板机构的运动特点和应用实例。
教师采用演示法和讲解法相结合，分析完后总结结论，让学生进一步明确知识点并自主探究。
其中提到了普通双曲柄、双曲柄机构和曲柄摇杆机构。
接着，学生观看动画，自主分析双曲柄机构和双摇杆机构的运动特点和应用实例。
教师指导各小组分析情况，最终归纳出双曲柄机构和双摇杆机构的运动特点及应用实例。
通过自主探究和教师讲解相结合，提高了学生总结归纳能力。
铰链四杆机构(公开课)
7.1 铰链四杆机构
（一）定义：
由四个杆件通过铰链（转动副）连接而成的机构， 称为铰链四杆机构。 结构特点： 1、四个构件； 2、运动副全为转动副。
④ 应用实例： 双曲柄机构在生产中应用很广泛， 图示为一些应用实例。
（1）两曲柄相等且同向：
当两曲柄的长度相等
且平行时，称为平行 四边形机构（见右图） 平行四边形机构的两 曲柄的旋转方向相同， 角速度也相等。 平行四边形机构
（2）两曲柄相等且反向： 双曲柄机构如果两组 对边杆长都相等，但 两曲柄转向相反，则 称该机构为逆平行四 边形机构。（见右图）
④应用实例： 双摇杆机构在生 产中应用很广， 右图为港口用起 重吊车。它的两 摇杆长不相等。
（4）飞机起落架
（四）巩固提高：
议一议：下列说法是 否正确。
√
1 曲柄一定是连架杆。
× 2 曲柄一定是连杆。 × 3 缝纫机踏板机构是双摇杆机构。 √
√
4 铰链四杆机构பைடு நூலகம்动副全为转动副。
5 曲柄摇杆机构的两连架杆运动形式不同。
判断图示四杆机构是什么机构
曲柄摇杆机构
双曲柄机构
判断图示四杆机构是什么机构
双摇杆机构
双摇杆机构
三人一组，任选一种铰链四杆机构类型 制作模型。演示运动情况并做好记录
（六）课堂小结：
1 、铰链四杆机构三种类型对比
名 称 曲柄摇杆机构 组 成 机架 连杆 曲柄 摇杆 机架 连杆 两曲柄 运动特点 曲柄连续转动 摇杆往复摆动 主动曲柄连续转动 从动曲柄连续转动 实 例 汽车前窗刮雨器
铰链四杆机构教案 (公开课)
知识回顾（5’）【知识回顾】1、什么是运动副？有哪几类？什么是机器、零件、机构、构件？2、什么是四杆机构？平面四杆机构？平面铰链四杆机构？【知识应用】以下哪个图中包含了铰链四杆机构呢？根据前面所学内容，提出相关问题，为今天将要学到的内容打下基础。
思考教师提出的问题，各小组抢答，巩固前面所学知识。
师生共同复习巩固旧知，为今天新知识的学习做铺垫。
新课导入（5’）【导入新课】1.下列哪些地方用到了铰链四杆机构？2.这些机构由哪些部分组成呢？他们是同一种类型吗？任务一：铰链四杆机构的组成1．观看动画，吸引学生的眼球。
情景导入：为学生播放一组视频，并提出两个问题。
点评学生答案，引导学生进入新课动画演示：为学生播放动观察教师播放的视频，各小组抢答，带着问题进入新课，实现巧妙的过度。
视频导入和问题驱动进行开篇，激发学生学习兴趣探索研究任务一（15’）铰链四杆机构由哪几部分组成？2．分析动画，总结结论。
固定构件—机架3：固定不动的杆连架杆2、4：以转动副与机架相连的杆曲柄：能整圈旋转的连架杆。
摇杆：只能绕运动副轴线摆动的连架杆连杆1：不与机架相连的杆，连接两连架杆可动构件3．知识应用，能力提升。
你能找出图中的机架、连架杆和连杆吗？任务二：铰链四杆机构的类型及应用1．铰链四杆机构的三种类型画，并提出相应问题。
巡回指导，并听取各小组观点带领学生共同总结结论为学生播放导入环节中的视频，并提出问题。
听取、指正学生答案。
动画演示：为学生播放动画，并提出相应学生观察动画，思考问题，各小组抢答，表达自己的观点在教师的引导下，分析动画，与教师一起总结出板书文字。
学生自主分析动画，思考问题，各小组抢答，解决实际生活中的案例。
小组抢答活动能够充分调动学生积极性，活跃课堂气氛提高学生的总结归纳，合作探究能力。
落实知识目标1加深内容的理解，使理探索研究任务二（10’）探动画演示：连架杆的运动形式有哪几种？问题引出铰链四杆机构的三种类型：1．曲柄摇杆机构2．双曲柄机构3．双摇杆机构【小试身手】机构是什么类型？2．铰链四杆机构运动特点分析该机构属于哪种类型的铰链四杆机构？运动特点是什么？在生活中举例说明。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
知
识回
顾（5’）【知识回顾】
1、什么是运动副？有哪几类？什么
是机器、零件、机构、构件？
2、什么是四杆机构？平面四杆机
构？平面铰链四杆机构？
【知识应用】
以下哪个图中包含了铰链四杆机
构呢？
根据前面所学
内容，提出相关
问题，为今天将
要学到的内容
打下基础。
思考教师提出的
问题，各小组抢
答，巩固前面所
学知识。
师生共
同复习
巩固旧
知，为今
天新知
识的学
习做铺
垫。
新课导入（5’）【导入新课】
1.下列哪些地方用到了铰链四杆
机构？
2.这些机构由哪些部分组成呢？
他们是同一种类型吗？
任务一：铰链四杆机构的组成
1．观看动画，吸引学生的眼球。
情景导入：
为学生播放一
组视频，并提出
两个问题。
点评学生答
案，引导学生进
入新课
动画演示：
为学生播放动
观察教师播放的
视频，各小组抢
答，带着问题进
入新课，实现巧
妙的过度。
视频导
入和问
题驱动
进行开
篇，激发
学生学
习兴趣
探索
研究任
务
一（15’）
铰链四杆机构由哪几部分组成？
2．分析动画，总结结论。
固定构件—机架3：固定不动的杆
连架杆2、4：以转动副与机架相连的杆
曲柄：能整圈旋转的连架杆。
摇杆：只能绕运动副轴线摆动的连架杆
连杆1：不与机架相连的杆，连接两连架
杆
可动构件
3．知识应用，能力提升。
你能找出图中的机架、连架杆和连
杆吗？
任务二：铰链四杆机构的类型及
应用
1．铰链四杆机构的三种类型
画，并提出相应
问题。
巡回指导，并听
取各小组观点
带领学生共同
总结结论
为学生播放导
入环节中的视
频，并提出问
题。
听取、指正学生
答案。
动画演示：
为学生播放动
画，并提出相应
学生观察动
画，思考问题，
各小组抢答，表
达自己的观点
在教师的引导
下，分析动画，
与教师一起总结
出板书文字。
学生自主分析动
画，思考问题，
各小组抢答，解
决实际生活中的
案例。
小组抢
答活动
能够充
分调动
学生积
极性，活
跃课堂
气氛
提高学
生的总
结归纳，
合作探
究能力。
落实知
识目标1
加深内
容的理
解，使理
探索
研究任务
二（10’）
探动画演示：
连架杆的运动形式有哪几种？
问题引出铰链四杆机构的三种类
型：
1．曲柄摇杆机构
2．双曲柄机构
3．双摇杆机构
【小试身手】
机构是什么类型？
2．铰链四杆机构运动特点分析
该机构属于哪种类型的铰链四杆
机构？运动特点是什么？在生活中举
例说明。
问题
引导学生共同
总结结论
动画演示：
为学生播放动
画，并提出相应
问题，检验学生
对三种类型的
认识。
听取各小组结
论，并进行点评
指正。
观察动画，思考
提出的问题，根
据上一内容的学
习，解决提出的
问题，归纳结论。
观察动画，各小
组抢答，其他同
学认真倾听并评
价正确与否，决
提出的问题。
实相结
合
动画演
示引入
课题，使
抽象的
知识变
得直观
简单
加深对
三种类
型的理起重机
索
研究任
务
二（10’）
探
剪切机
缝纫机踏板机构
普通双曲柄
动画演示，引导
学生分析动画，
理清分析思路。
观看动画，学生
在教师的引导下
配合教师完成曲
柄摇杆机构的运
动特点及应用实
例的总结。
观看动画，学生
解，解决
第一个
重点
教师采
取演示
法，讲解
法相结
合，在教
师分析
完后总
结结论，
让学生
进一步
明确知
识点，给
学生自以曲柄为主动件：
将曲柄的回转运动转换成从
动杆的往复摆动
剪切机破碎机
搅拌机雷达俯仰角
曲柄摇杆机构
以摇杆为主动件：
将摇杆的往复摆动转换成曲
柄的回转运动
缝纫机踏板机构
曲柄摇杆机构
1.两曲柄不等长
2.主动曲柄作等速运动时，从
双曲柄机构
索研究任
务
二（15’）
探
平行双曲柄
反向双曲柄
播放动画，巡回
指导各小组分
析情况
点评、指正学生
结论。
自主分析动画，
各小组派代表阐
述本组观点。
聆听教师指导，
最终归纳出双曲
柄机构的运动特
点及应用实例。
观看动画，学生
自主分析动画，
各小组派代表阐
我评价
和自我
表现的
机会，提
高学生
合作探
究能力
学生自
主探究
和教师
讲解相
结合，提
高学生
总结归
纳能力
和自主1.两曲柄等长，其余两杆相
等且平行。
2.两曲柄转向相同，转速相
等。
机车主动轮联动装置
铲土机铲斗
双曲柄机构
1.两曲柄等长，其余两
杆相等但平行。
2.两曲柄转向相反，转
速不相等。
车门启闭装置
双曲柄机构
索研
究
任务
二（10’）
鹤式起重机
【再试身手】
机构类型运动特点应用实例
曲柄摇杆
机构
双曲柄
机构
双摇杆
机构
播放动画，巡回
指导各小组分
析情况
点评、指正学生
结论。
1.提出问题，画
出表格
2请学生起来填
写表格
述本组观点。
聆听教师指导，
最终归纳出双摇
杆机构的运动特
点及应用实例。
三名同学起来填
写相关内容，其
他同学认真倾听
并评价正确与否
探究能
力，从而
解决了
本节课
的
第二个
重点，也
是本节
课的难
点
1.两连架杆均为摇杆
自卸翻斗车鹤式起重机
飞机起落架
车辆前轮转向机构
双摇杆机构
通过学
生填写
表格，引
导学生
回忆运
动特点
及实例，
加强学
生记忆
课堂
练习
（10’）
该机构属于哪种类型的铰链四杆机构？它有哪些特点？
知识归纳（12’）1、学生通过竞赛题目对知识点进行总结。
2、教师通过对竞赛题目点评，完善学生知识结构。
3、教师对学生表现进行总结。
作业：铰链四杆机构的组成与分类
一．填空
1、铰链四杆机构分为、、三种基本类型，是根据来划分的。
2、家用缝纫机踏板机构是机构，它是以为主动件。
3、双曲柄机构的运动形式是把运动转变成运动。
4、双摇杆机构的运动形式是把动转变成运动。
二．选择题
1下列属于双曲柄机构的是（）
A、搅拌机
B、自动翻斗装置
C、港口起重机
D、汽车车门启闭机构
2.铰链四杆机构中的运动副属于（）
A、高副
B、螺旋副
C、转动副
D、移动副
3.以下关于曲柄摇杆机构的叙述，正确的是（）
A、只能以曲柄为主动件
B、摇杆不可以做主动件
C、主动件既可以做整周回转运动也可以往复移动
D、以上都不对
4.以下机构中不属于曲柄摇杆机构的是（）
A、剪刀机
B、铲土机铲斗
C、搅拌机
D、雷达俯仰角摆动装置。
