树脂锚固剂产品分类及参数
树脂锚固剂使用说明书1
树脂锚固剂使用说明书
产品类型和技术参数
树脂锚杆安装操作工艺
1、根据钻孔直径选择树脂锚固剂的规格、型号。
2、依据设计要求的锚固剂规格和杆体长度、确定钻孔深度比杆体全长短60-80mm。
3、用压风清扫孔眼内浮尘，孔眼内严禁有泥状物。
积水留存。
4、根据设计锚固长度，用杆体将选用的锚固剂向孔底推进，启动搅拌器带动杆体旋转（按表中规
定的搅拌时间），匀速推进到孔底。
搅拌必须在凝胶时间段内完成。
5、卸下搅拌器后，及时在孔口将杆体楔住，等待时间段内不要使杆体移位或晃动，在安装顶眼时
极为重要，否则影响锚固强度。
6、根据表中规定的等待时间后即可上托板，旋紧螺母。
承载时间达到后可测试抗拉强度。
7、使用双速锚固剂时，速度快的放在里面，严禁倒装。
8、搅拌安装工具根据现场动力条件，可采用TJ-9风动锚杆搅拌机或煤电钻加连接头，紧螺母可采
用QB-16风动扳手或手动扳手，若采用锚杆钻机作业，钻孔和安装锚杆同机操作，更为方便。
产品贮存和运输
1、树脂锚固剂应在温度4-25℃的避光防火仓库中贮存。
2、在4-25℃环境温度下贮存期为3个月。
3、锚固剂的包装采用硬质纸箱，外加纺织带捆扎，搬运时注意轻搬轻放，禁止撞摔。
4、锚固剂在贮存库中码垛，平放，五层一跺。
不适应超高码放，注意防潮隔热。
5、运输时防止雨淋和暴晒。
树脂锚固剂参数
树脂锚固剂参数常用规格：型号规格（MM）重量（g）适用孔径适用范围Z2335∮23*35030010∮282巷道小直径支护及全长锚固Z2350∮23*50043010∮282巷道小直径支护及全长锚固Z2360∮23*60051010∮282巷道小直径支护及全长锚固Z2835∮28*3504xx∮322巷道锚喷支护及其它Z3530∮35*30056010∮422巷道锚喷支护及端锚Z3537∮35*37070010∮422井筒装备安装及其它一:主要技术性能:1、该产品早期强度高，半小时强度可达1230MPa,28天可达50104小时22中速MNH32/250106024小时30根据设计要求和工程需要，可生产不同规格型号二:使用方法:A、用水或风将锚孔清净，把适量的锚固剂放入水中，浸泡1—2分钟，以不冒水泡为止（注：浸泡时间不得过长）。
B、在标定的初凝时间内将锚固剂送入锚孔内，然后以最快的速度插入锚杆结构锚固胶又叫树脂锚固剂，锚固剂是采用本公司生产的高强度锚固剂专用不饱和聚酯树脂与大理石粉，促进剂和辅料，按一定比例配制而成的胶泥状粘接材料，用专用聚酯薄膜将胶泥与固化剂分割呈双组分包装药卷状。
本产品具有保质期长，锚固强度高，方便施工等优良性能。
可与金属或玻璃钢锚杆配套使用，在地下工程、边坡支护、立井的装备安装、建筑物的构件连接、设备基础的锚固等均得到广泛的应用。
是现代锚固工程中的最佳锚固材料。
锚固剂型号35*300mm35*40028*50028*35023*350 适用钻孔42mm42323228 每支重量：550g730g640g400g300g 产品凝胶时间：型号 CKK Z M 特性：超快快速中速慢速凝胶时间：8-40s41-90s91-180s大于180s 等待时间：10-60s90-180s480s。

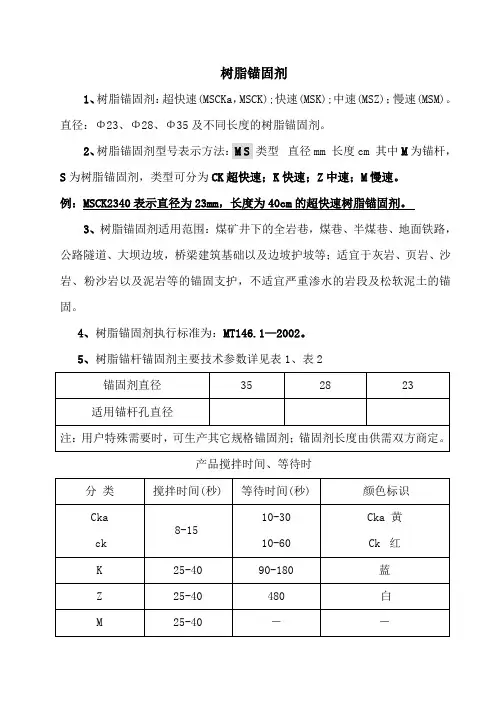

树脂锚固剂
树脂锚固剂1、树脂锚固剂：超快速(MSCKa，MSCK);快速(MSK);中速(MSZ)；慢速(MSM)。
直径：Φ23、Φ28、Φ35及不同长度的树脂锚固剂。
2、树脂锚固剂型号表示方法：M S类型直径mm长度cm其中M为锚杆，S为树脂锚固剂，类型可分为CK超快速；K快速；Z中速；M慢速。
例：MSCK2340表示直径为23mm，长度为40cm的超快速树脂锚固剂。
3、树脂锚固剂适用范围：煤矿井下的全岩巷，煤巷、半煤巷、地面铁路，公路隧道、大坝边坡，桥梁建筑基础以及边坡护坡等；适宜于灰岩、页岩、沙岩、粉沙岩以及泥岩等的锚固支护，不适宜严重渗水的岩段及松软泥土的锚固。
4、树脂锚固剂执行标准为：MT146.1—2002。
5、树脂锚杆锚固剂主要技术参数详见表1、表2产品搅拌时间、等待时6、各型锚固剂的长度，由用户提供岩性及设计锚固力的要求与我厂共同试验确定，使用两只及以上锚固剂锚固同一根杆体时应合理选择锚固剂速度，以利共同达到搅拌要求，达到全长有效锚固的目的。
7、依据设计要求的杆体长度，建议严格控制锚杆孔的深度，一般孔深比锚杆长度短60-80mm，防止锚杆孔过深，过浅。
8、锚杆孔钻好后应用压风吹扫眼孔浮尘或积水再安装树脂锚杆为宜。
9、根据设计锚固长度，用杆体锚头端将锚固剂缓缓送入孔底，待锚固剂前端刚好接触孔底时，启动搅拌机全速旋转搅拌，并严格遵守表2的搅拌时间匀速将杆体推进到孔底。
10、锚杆安装搅拌结束卸下搅拌机前要及时在孔口将杆体楔住，在等待时间之前严禁杆体位移或晃动，安装顶板这一点尤为重要。
11、若系两种速度及以上锚固剂用于同一根杆体锚固时，速度较快的一支锚固剂应放入孔底。
12、搅拌安装机具可根据使用现场动力条件，选用气动锚杆钻机，液压锚杆钻机，气动煤钻或电煤钻，采用树脂锚杆钻机或液压锚杆钻机作业，对于岩石硬度较低的地点钻孔和树脂锚杆安装同机操作更为方便。
13、用于树脂锚杆安装机械，建议选用额定转速≥400转/分；转距对于全长锚固应选用≥60NM，对于端部锚固应选用≥40NM的机具。
树脂锚固剂安装和使用方法1
树脂锚固剂安装和使用方法
1、树脂锚固剂由树脂胶泥与固化剂两部分组成。
分隔包装成卷形，两部分搅拌混合后能使锚杆杆体与锚固体孔壁煤岩粘结在一起。
2、树脂锚固剂型号和技术参数表
型号特性凝胶时间
（秒）搅拌时间
（秒）
等待时
间（秒）
承载时
间（分）
颜色标
识
Cka 超快速8～25 8～15 10～30 3 黄CK 8～40 8～15 10～60 10 红K 快速41～49 20～35 90～180 15 蓝Z 中速90～180 20～35 480 30 白M 慢速＞180 ————————
3、树脂锚固剂安装操作工艺
⑴为便于锚杆安装，钻孔深度应比锚杆长度减少60-80mm
⑵锚杆孔打好后，安装锚杆前，应用高压风清除孔内浮尘及
积水。
⑶利用锚杆杆体将锚固剂缓慢送入孔底，然后启动搅拌机带
动杆体旋转，将杆体匀速推进到孔底，将锚固剂两种成分混合搅拌，起到锚固作用。
搅拌机转速≥150转／分钟，搅拌时间按上
表规定时间段操作。
严禁在锚固剂未送到孔底的情况下，开动搅
拌机。
⑷搅拌结束后，在等待时间段不得使杆体移动，以确保锚固
质量。
⑸满足表中等待时间后，即可上托板旋紧螺帽，达到承载时间后，即可达到锚固力。
⑹锚固剂使用前要认真检查颜色和手感，质地柔软、外观完好即可使用，若有硬化、结块、破裂、变质等异常现象，禁止使用。
树脂锚杆锚固剂标准及配方
红 蓝
超快速
26～40 41～90 91～180 >180
白 --
注1:在(22+1)℃环境温度条件下测定 注2：搅拌应在锚固剂凝胶之前完成
锚固剂的分类
按照凝胶时间分
超快A
超快B
中速
快速
锚固剂的规格
产品规格表 锚固剂直径mm 锚固剂长度cm 推荐适用钻孔直径 35 30～50 40～44 28 30～100 32～36 25 23
配套杆体直径20mm，屈服强度500MPa
龄期2小时，拉拔力不小于100KN
锚固剂的技术要求
锚固力
在下表规定的龄期内，锚固力不小于与之配套杆体规 定屈服力的1.2倍
单位：b
10
K
15
Z
30
M
——
锚固剂的技术要求
热稳定性
树脂胶泥在80±2 ℃条件下，放置20小时
取出后在22±1 ℃环境温度下，放4h 树脂胶泥不变硬
试锥 盛装树脂胶泥 的试模
锚固剂的试验方法
测定步骤
在22±1 ℃环境温度下 1.将锚固剂剖开，取出树脂胶泥，搅拌均匀 后装入圆模内，振动捣实后，刮平。
2.将圆模放在试杆下，使试锥与胶泥面接触，拧 紧螺丝，然后突然放松，并开始记录时间。
3.试杆自由沉入圆模内的胶泥中，记录1min 试杆下沉的深度即为树脂胶泥的稠度。
×100% W 式中： W ——锚固剂总质量，单位为克（g）
W1——去掉固化剂的锚固剂质量，单位为克（g）
锚固剂的试验方法
固胶比、凝胶时间、抗压强度
不小于4%
固胶比
抗压强度
固胶比与抗压强 度有直接关系 固胶比是影响凝胶 时间的重要因素 凝胶时间
锚固剂技术参数
锚固剂技术参数
1.执行《国家矿山安全监察局关于印发执行安全标志管理的矿用产品目录的通知》（矿安（2023）123号）要求，取得安全标志。
2.生产的锚固剂必须是在其经营范围内许可的，产品所使用材料应符合有关国家标准、行业标准和设计要求，并有合格证明书、质量保证书。
3.锚固剂型号:2335
4.外观要求：锚固剂应装填饱满，质地柔软，颜色均匀，树脂胶泥不分层、不沉淀，固化剂成分分布均匀渗漏。
5.直径、长度偏差：锚固剂直径偏差为±0.5mm,长度偏差为±5mπι。
6.固胶比：固化剂与树脂胶泥的质量比不应小于4%。
7.抗压强度：环境温度为（22±1）℃.龄期24h条件下，锚固剂抗压强度不小于60MPa。
8.抗拔力：锚固长度125mm,模拟孔径28mm,配套杆体为直径20mm、屈服强度500MPa的无纵肋螺纹钢杆体，龄期2h条件下，抗拔力不应小于IooKN。
9.锚固力：在下表规定的龄期，锚固力不应小于与之配套杆体规定屈服力的1.2倍。
10标志要求：出厂时应随产品附产品使用说明书、质量检验合格证、
安全标志标识，并注明产品名称、规格型号、执行标准、生产日期、
质检员、厂名、厂址。
10其他未提及的严格按锚固剂(MT146.1-2011)执行。
锚固剂产品说明书
树脂锚杆锚固剂使用说明书（执行标准MT146.1-2011）一、概述1、主要用途及适用范围：主要用于井下巷道锚固支护。
通过与锚杆或锚索合理组合实现对围岩的加固，从而有效防止浮石及煤体的冒落、片帮。
2、产品特点：凝固速度快、锚固作用强、安全可靠性高、可使锚杆或锚索快速承载。
3、型号的组成及代表意义：MS长度，cm 直径，mm类型CK 超快速；K 快速；Z 中速；M 慢速 树脂锚固剂 锚杆二、工作原理：选用适当的锚固剂，用杆体将其送到钻孔底部，启动搅拌器，匀速推进到孔底，待锚固剂凝固后，将锚杆固定在孔内，上托盘、螺母，实现承载。
三、技术特性四、使用方法：1、使用树脂锚固剂，应根据施工地点的顶板岩性，围岩状况，地质构造及巷道等条件进行设计和选择锚固剂及锚杆参数及规格。
2、钻孔后应检查锚杆规格，锚杆直径，锚杆孔深度是否符合设计要求。
3、安装前，应将孔内岩粉清理干净，检查树脂锚固剂颜色和手感，柔软为好。
4、安装时，先将连接套拧在杆体尾部螺纹上，用锚杆顶住药卷送入孔底，搅拌机具按要求方向旋转，随搅拌随推进，直至将杆体推到孔底，搅拌时间：CKa(CKb)型（超快）为10~15秒，K型（快速）为20~25秒，Z型（中速）为30~40秒，M型（慢速）为40~50秒。
5、搅拌完后，立即在孔口将杆体楔牢，防止固化过程中杆体在孔中移位或松动，保护固化锚杆和孔壁之间产生良好的粘效结果。
6、超快速，快速、中速、慢速分别为10分钟、20分钟、40分钟、60分钟后测试锚固力为宜。
五、包装、标志、贮存及运输：1、本产品使用硬质纸箱包装。
2、纸箱标有生产厂名、产品名称、型号、易燃等标志，箱内有合格证及使用说明书。
3、在20~25℃保质期3个月，避光、防火贮存。
不得在日光下曝晒与雨淋。
4、装卸运输过程中，要轻搬轻放。
六、售后服务及信息反馈1、如果产品质量存在问题,请及时与我们厂联系, 我厂将及时为您提供优质服务。
2、请根据使用情况填写反馈卡，以便我厂进行跟踪服务。
水泥锚固剂指标
水泥锚固剂指标
目前国内锚固剂厂家所用的树脂大部分为不饱和聚酯树脂,也有其他树脂在使用,如双环戊二烯树脂、环氧树脂等。
减水剂设备厂家指出这些树脂均是很好的粘结材料,任何一种在调试后都能满足锚固剂的所有性能指标,只是互相间稍有所差异。
固化剂。
针对不饱和聚酯树脂的固化剂主要为有机过氧化物类,如过氧化苯甲酰、二氯过氧化苯甲酰、过氧化叔丁烷等。
目前常用的为过氧化苯甲酰,俗称BPO和在超快速锚固剂中使用的二氯过氧化苯甲酰,俗称DC。
两种引发剂外观均为白色粉末,干品很不稳定,摩擦、撞击、遇热或遇还原剂即能引起爆炸。
为了贮存安全,一般加入25～百分之30的水。
固化剂糊中的BPO含量严格讲是有效氧含量,为固化剂糊的重要检测指标。
有效氧含量直接影响锚固剂的凝胶时间,特别在中速型号的锚固剂表现更明显,有效氧含量越高,凝胶时间越快,但也有上限。
树脂锚固剂型号及参数
树脂锚固剂型号及参数
树脂锚固剂是一种固化剂，可作为钢筋混凝土中钢筋与混凝土之间的连接强度加强剂。
树脂锚固剂在建筑业中使用越来越广泛，适用于各种类型的建筑组件，例如螺栓、膨胀栓
和螺纹钢等。
接下来，我们将简要介绍一些常见的树脂锚固剂型号及参数。
1. Epoxy 301
Epoxy 301 是一种高性能树脂锚固剂，主要由双组分的无溶剂环氧树脂、硬化剂和填
充材料组成。
它适用于各种类型的混凝土和石材等材料，并具有出色的抗化能力，可以抵
御很多有害物质的侵蚀。
该产品具有以下参数：
- 固化时间：一般为24小时
- 拉伸强度：90MPa
- 压缩强度：100MPa
- 抗剪强度：25MPa
- 使用温度范围：-5℃ 至40℃
2. Hilti HIT-RE 500 SD
Hilti HIT-RE 500 SD 是一种高性能树脂锚固剂，可以用于建筑和工业领域中的各种
类型的连接应用。
它由两种组分混合而成，具有出色的粘附和拉伸强度。
该产品具有以下
参数：
3. Fischer FIS V
4. 3M DP-110。
树脂锚杆锚固剂技术规格书
树脂锚杆锚固剂技术规格书一、使用地点主要用于煤矿井下支护用锚杆、锚索的锚固。
二、货物名称及供货范围三、主要要求及技术参数1.尺寸允许偏差：锚固剂直径偏差为±0.5mm；长度偏差为±10mm。
2.树脂胶泥稠度：环境温度为（22±1）℃时，不小于16mm。
3.凝胶时间4.抗压强度：环境温度为（22±1）℃、龄期24h条件下，用于端锚的锚固剂其抗压强度应不小于60MPa，用于全锚的锚固剂其抗压强度应不小于40MPa。
5.锚固力6.有效期：环境温度为20℃-25℃室内存放时，不小于3个月。
80℃热稳定性试验，不小于16h。
四、设计、生产、制造、安装、检验检测所需物资文件提供煤安证和第三方机构出具的检验报告。
五、适用标准MT 146.1—2002 《树脂锚杆锚固剂》六、质量及验收要求1.外观检验：目测、手捏，树脂锚固剂应装填饱满，质地柔软，颜色均匀，树脂胶泥不分层沉淀，封口严密，无渗漏。
2.直径、长度测定：按到货数量1‰抽检直径和长度，将锚固剂剖开，刮净包装袋表面胶泥，用分度值1.0mm的钢尺测量包装袋的净宽度，其宽度值除以л即为锚固剂直径；用分度值1.0mm钢尺测量锚固剂两端卡口之间距离，即为锚固剂长度。
如出现直径和长度不符合规定要求，则再抽检同型号到货数量的5‰，仍出现直径和长度不符合规定要求的，则该批次产品全部退货。
七.质保期及服务要求1.锚固剂应在温度为4℃-25℃的避光防火仓库中存放，有效期不低于3个月。
2.如出现质量问题，出卖人应在24小时内赶到产品使用人现场进行服务。
若属产品质量问题，所造成的损失由出卖人全额承担。
八、包装及运输要求1.包装1.1箱体用钙塑板或硬质纸板，内用隔层材料逐层分隔并附产品说明书。
每箱总重量一般不超过15kg。
1.2包装箱上应注明生产厂家、产品名称、型号、生产日期、有效期、数量、重量与贮存温度以及锚固剂搅拌时间、安装托板等待时间，贴上二级易燃品标志与合格证。
HK-98系列树脂锚固剂
注意事项 如不慎接触皮肤，必须马上去除，然后用水和肥皂洗净； 如不慎进入眼睛，须立即用大量清水冲洗后并就医； 如不慎吞食，须立即就医； 使用过剩的产品必须按规定处理，不可倒入排水沟、水或土壤中。
1.8±0.1 1.45±0.1
1.8±0.1 1.5±0.1
A︰B＝4︰1 A︰B＝4︰1 A︰B＝4︰1
5.0
4.0
2.5
■推荐的孔径和孔深
数据适用于锚固剂品种：981（干燥锚固）；982（潮湿锚固）；983（水下锚 固）。 Ⅱ级钢筋：设计强度 fy=310N/mm2； 标准强度fyk=335N/mm2。混凝土：
HK-98 系列树脂锚固剂
■产品概述
HK-98 系列树脂锚固剂系高强度建筑胶粘剂，对金属、混凝土、砖、陶瓷、 玻璃、木材等有很好的粘接性能，适合在各种基材上作固定安装，因此在工业和 民用建筑中有着广泛的用途。
■特点
·A、B 双组份包装，按比例混合后可在室温下固化，使用方便； ·固化后的树脂锚固剂具有很高的粘结、抗拉和抗压强度，能承受高荷载； ·握裹力强，钢筋能被充分利用； ·保存期长。A、B 组份不接触不会固化； ·类型多。可按使用条件，选择不同类型。
轴心抗压标准强度fck cube=30N/mm2。
钢筋直径（mm） 6.5 10 12 14 16 18 20 22 25 28 32 40 推荐孔径（mm） 10 14 16 20 22 25 28 30 32 35 40 48
《锚固剂说明书》
MS 系列矿用树脂锚杆锚固剂产品说明书一、概述“MS系列树脂锚固剂”是煤炭行业广为使用的支护产品之一，它与金属锚杆、锚索等配套，用于矿山井巷及隧道工程的支护，具有综合成本低、操作方便、劳动强度小、支护安全可靠、安装快等诸多优点。
产品严格按照《树脂锚杆锚固剂》的技术标准组织生产，技术可靠、质量稳定。
产品按不同的参数形成系列，用户可以根据不同的岩层、顶板和所处的环境温度选用不同的树脂锚固剂。
二、工作原理树脂锚固剂的工作原理是由固化剂和树脂胶泥分装在卷形双孔塑料袋中，经搅拌混合后发生化学变化，使杆体与被锚固的煤岩粘结在一起。
三、锚固剂型号表示方法M S □□□长度：cm直径：mm类型： CK超快速 Z中速树脂锚固剂锚杆示例：MSZ 23 40 表示直径为23mm，长度为40cm的中速树脂锚固剂四、产品的规格和分类五、使用要求1、使用前要检查锚固剂是否为有效期内产品，根据产品的颜色标识选择正确的产品。
2、操作时，首先将锚杆孔用鼓风装置吹干净，孔内不能存水，检查孔深是否合适。
3、将锚固剂放入钻孔内，用锚杆将锚固剂轻轻推到孔底，然后开动电钻旋转锚杆，边搅拌边用力将锚杆推入孔底。
搅拌时间为：超快8~15s。
其它类型锚固剂为20~35s。
4、搅拌时间到立即停止搅拌，按表二中所示的凝胶时间等待凝胶后，才能松开电钻和连接装置。
并按表二中所要求的等待时间过后，上紧紧固螺母或其它装置。
六、本产品的有效期为：环境温度4~25℃,不小于3个月。
七、注意事项：1、锚固剂应在温度为4~25℃的避光防火仓库中存放，仓库要配备足够的防火器材。
2、在运输过程中，要轻搬轻放，防止摔撞，不得在阳光下曝晒与雨淋。
3、使用前必须擦干净锚固剂外部沾染的泥水脏物。
锚固剂产品说明书
树脂锚杆锚固剂产品使用说明书产品执行标准MT146.1-2002焦作方鑫隆实业有限责任公司二○一一年一月使用本产品时请仔细阅读说明书锚固剂是根据锚杆支护作用原理和使用技术要求研制生产的高分子粘结锚固材料，由不饱和聚脂树脂、固化剂、促进剂和其它辅料按一定比例配制而成，材料呈粘稠状胶泥，生产中用聚脂薄膜子母袋分隔包装成药卷形。
锚固剂由树脂胶泥和固化剂两部分组成，固化剂与树脂胶泥混合后，立即起化学反应，使胶泥成固体，把杆体与煤岩粘结在一起。
锚固剂与不同材质、规格的杆体、托盘、螺母组合配套，可构成多种形式、用途的树脂锚杆，是目前国内外在锚杆应用发展中一直居主导地位的先进支护材料。
树脂锚固剂具有常温下固化快、粘接强度高、抗老化、耐久性能好、对锚固基体适应力强、锚固力强度高、安装工艺简便易于实现机械化操作等优点，主要用于设备基础的锚固，矿井巷道顶、壁部位锚固支护，建筑物的抗震加固，隧道、电站等工程的喷锚支护。
一、产品执行标准：MT146.1-2002《树脂锚杆锚固剂》二、产品规格型号1、产品型号超快速；K快速；Z中速；M慢速示例：MSCK2335，表示直径为23mm，长度为35cm的超快速树脂锚固剂。
3、产品规格锚固剂直径mm35282523适应锚杆孔直径mm42323028注：用户特殊需要时，可生产其他规格的锚固剂；锚固剂长度与直径由供需双方商定。
三、主要技术性能指标(1)锚固剂所用原材料应符合有关国家标准和行业标准要求；(2)树脂锚固剂应装填饱满，质地柔软，颜色均匀，树脂胶泥不分层沉淀，封口严密，无渗漏，各型号锚固剂的标识应符合产品分类表的规定；(3)锚固剂直径偏差为±0.5mm；长度偏差为±10mm；(4)树脂胶泥稠度在环境温度为（22±1）℃时，不小于16mm；(5)凝胶时间应符合产品分类表的要求；(6)环境温度为（22±1）℃、龄期24h条件下，用于端锚的锚固剂其抗压强度应不小于60MPa，用于全锚的锚固剂其抗压强度应不小于40MPa；(7)锚固力类型CKa CK K Z M 龄期/min3101530-螺纹杆体σ≥335Φ22mm>125Φ20mm>105Φ18mm>85Φ16mm>75圆钢杆体σ≥335Φ22mm>90Φ20mm>70Φ18mm>60Φ16mm>50(8)锚固剂有效期：环境温度为20~25℃室内存放时，不小于3个月；80℃热稳定试验，不小于16h。
树脂锚固剂型号及使用方法
树脂锚固剂型号及使用方法芙蓉矿务局(即：芙蓉集团)速凝剂厂座落四川南缘宜宾珙县境内，隶属于国有大型煤炭企业芙蓉矿务局，主要生产“芙蓉山”牌速凝剂、锚固剂、CAS混凝土膨胀剂、树脂锚固剂等产品。
1、我厂可生产树脂锚固剂：超快速(MSCKa，MSCK);快速(MSK);中速(MSZ)；慢速(MSM)。
直径：Φ23、Φ28、Φ35及不同长度的树脂锚固剂。
2、树脂锚固剂型号表示方法：M S 类型直径mm 长度cm 其中M为锚杆，S为树脂锚固剂，类型可分为CK超快速；K快速；Z中速；M慢速。
例：MSCK2340表示直径为23mm，长度为40cm的超快速树脂锚固剂。
3、树脂锚固剂适用范围：煤矿井下的全岩巷，煤巷、半煤巷、地面铁路，公路隧道、大坝边坡，桥梁建筑基础以及边坡护坡等；适宜于灰岩、页岩、沙岩、粉沙岩以及泥岩等的锚固支护，不适宜严重渗水的岩段及松软泥土的锚固。
4、树脂锚固剂执行标准为：MT146.1—2002。
产品搅拌时间、等待时同试验确定，使用两只及以上锚固剂锚固同一根杆体时应合理选择锚固剂速度，以利共同达到搅拌要求，达到全长有效锚固的目的。
7、依据设计要求的杆体长度，建议严格控制锚杆孔的深度，一般孔深比锚杆长度短60-80mm，防止锚杆孔过深，过浅。
8、锚杆孔钻好后应用压风吹扫眼孔浮尘或积水再安装树脂锚杆为宜。
9、根据设计锚固长度，用杆体锚头端将锚固剂缓缓送入孔底，待锚固剂前端刚好接触孔底时，启动搅拌机全速旋转搅拌，并严格遵守表2的搅拌时间匀速将杆体推进到孔底。
10、锚杆安装搅拌结束卸下搅拌机前要及时在孔口将杆体楔住，在等待时间之前严禁杆体位移或晃动，安装顶板这一点尤为重要。
11、若系两种速度及以上锚固剂用于同一根杆体锚固时，速度较快的一支锚固剂应放入孔底。
12、搅拌安装机具可根据使用现场动力条件，选用气动锚杆钻机，液压锚杆钻机，气动煤钻或电煤钻，采用树脂锚杆钻机或液压锚杆钻机作业，对于岩石硬度较低的地点钻孔和树脂锚杆安装同机操作更为方便。
MT-1461—2011-树脂锚杆-第一部分：锚固剂
MT 146.1—2011树脂锚杆第1部分：锚固剂1 范围MT146的本部分规定了树脂锚杆锚固剂（以下简称锚固剂）的产品分类、技术要求、试验方法、检验规则、标志、包装、运输与贮存。
本部分适用于矿山井巷支护用的锚固剂。
井筒装备的安装、基础锚固等工程所需的锚固剂也可参照执行。
3 术语和定义下列术语和定义适用于MT146的本部分。
3.1树脂锚杆 resin anchor bolts以树脂锚固剂配以各种材质杆体及托盘、螺母等构件组成的锚杆。
3.2树脂锚固剂 resins and capsules起粘结锚固作用的材料称锚固剂。
树脂锚固剂由树脂胶泥与固化剂两部分分隔包装成卷形，混合后能使杆体与被锚固体煤、岩粘结在一起。
3.3树脂胶泥 resin putty ,resin mastic由树脂、填料和化学助剂组成的胶泥状材料。
3.4固化剂 catalyst与树脂胶泥混合后，能立即引起化学反应，使树脂胶泥凝结成固体的材料。
3.5凝胶时间 gel time从树脂胶泥与固化剂混合起，到胶泥开始变稠、温度开始上升时的时间。
3.6等待安装时间 setting time安装锚杆时，搅拌停止后到可以上托盘的时间。
3.7树脂胶泥稠度 viscosity of resin mastic表示树脂胶泥的软硬程度，以试锥1min沉入树脂胶泥的深度（mm）来表示。
3.8抗拔力 anti-pulling capacity在规定锚固长度条件下，锚固剂与杆体锚固后，拉拔试验时锚固剂所能承受的极限载荷。
3.9锚固力 anchor capacity整根锚固剂与配套杆体锚固后，拉拔试验时锚固剂所能承受的极限载荷。
4 产品分类4.1 分类产品按凝胶时间不同进行分类，见表1。
4.2 规格产品应符合表2规定。
4.3 型号锚固剂型号编制依据MT/T 154.1锚固剂型号表示方法如下：示例：直径23mm、长度35cm的快速树脂锚杆锚固剂，可表示为MSK23355 技术要求5.1 原材料产品所使用材料应符合有关国家标准、行业标准和设计要求，并有合格证明书、质量保证书。
MT146.1_2011树脂锚杆第一部分_锚固剂
MT 146.1—2011树脂锚杆第1部分：锚固剂1 范围MT146的本部分规定了树脂锚杆锚固剂（以下简称锚固剂）的产品分类、技术要求、试验方法、检验规则、标志、包装、运输与贮存。
本部分适用于矿山井巷支护用的锚固剂。
井筒装备的安装、基础锚固等工程所需的锚固剂也可参照执行。
3 术语和定义下列术语和定义适用于MT146的本部分。
3.1树脂锚杆 resin anchor bolts以树脂锚固剂配以各种材质杆体及托盘、螺母等构件组成的锚杆。
3.2树脂锚固剂 resins and capsules起粘结锚固作用的材料称锚固剂。
树脂锚固剂由树脂胶泥与固化剂两部分分隔包装成卷形，混合后能使杆体与被锚固体煤、岩粘结在一起。
3.3树脂胶泥 resin putty ,resin mastic由树脂、填料和化学助剂组成的胶泥状材料。
3.4固化剂 catalyst与树脂胶泥混合后，能立即引起化学反应，使树脂胶泥凝结成固体的材料。
3.5凝胶时间 gel time从树脂胶泥与固化剂混合起，到胶泥开始变稠、温度开始上升时的时间。
3.6等待安装时间 setting time安装锚杆时，搅拌停止后到可以上托盘的时间。
3.7树脂胶泥稠度 viscosity of resin mastic表示树脂胶泥的软硬程度，以试锥1min沉入树脂胶泥的深度（mm）来表示。
3.8抗拔力anti-pulling capacity在规定锚固长度条件下，锚固剂与杆体锚固后，拉拔试验时锚固剂所能承受的极限载荷。
3.9锚固力 anchor capacity整根锚固剂与配套杆体锚固后，拉拔试验时锚固剂所能承受的极限载荷。
4 产品分类4.1 分类产品按凝胶时间不同进行分类，见表1。
表 1 产品分类4.2 规格产品应符合表2规定。
4.3 型号锚固剂型号编制依据MT/T 154.1锚固剂型号表示方法如下：示例：直径23mm、长度35cm的快速树脂锚杆锚固剂，可表示为MSK23355 技术要求5.1 原材料产品所使用材料应符合有关国家标准、行业标准和设计要求，并有合格证明书、质量保证书。
树脂锚固剂型号及参数
树脂锚固剂型号及参数
树脂锚固剂是一种广泛应用于建筑、桥梁、道路等领域的材料，其作用是用于固定建筑物或设备的基础。
在使用树脂锚固剂时，需要根据不同的材料和需求选择相应的型号和参数，以确保其固定性能和使用寿命。
以下是常见的树脂锚固剂型号及其参数：
1. Epoxy（环氧）树脂锚固剂：常用于固定混凝土、钢筋等材料，具有极高的粘接强度和耐久性。
其参数包括混合比、固化时间、剪切强度等。
2. Acrylic（丙烯酸）树脂锚固剂：适用于固定石材、陶瓷、玻璃等材料，具有耐候性和热稳定性。
其参数包括固化时间、吸附力等。
3. Polyester（聚酯）树脂锚固剂：适用于固定金属、木材等材料，具有较高的粘接强度和抗腐蚀性。
其参数包括固化时间、承重能力等。
以上是常见的树脂锚固剂型号及参数，使用时需要根据具体情况进行选择和调整，以确保其性能和效果。
- 1 -。
