数据流程图例题
数据流图例题

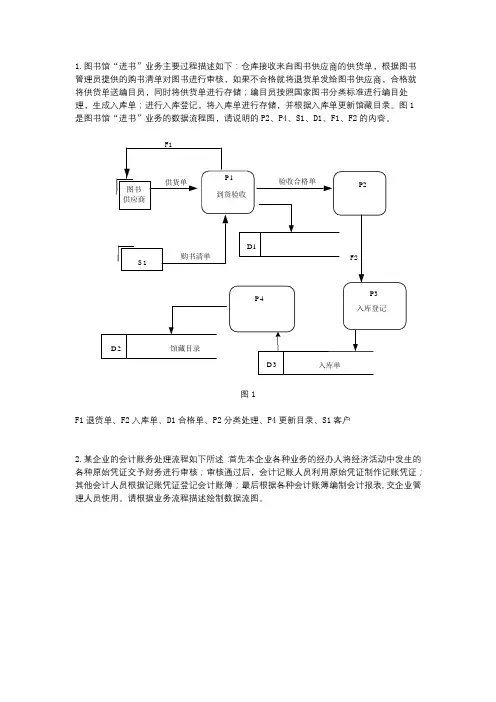

1.图书馆“进书”业务主要过程描述如下：仓库接收来自图书供应商的供货单，根据图书管理员提供的购书清单对图书进行审核，如果不合格就将退货单发给图书供应商，合格就将供货单送编目员，同时将供货单进行存储；编目员按照国家图书分类标准进行编目处理，生成入库单；进行入库登记，将入库单进行存储，并根据入库单更新馆藏目录。
图1是图书馆“进书”业务的数据流程图，请说明的P2、P4、S1、D1、F1、F2的内容。
图1F1退货单、F2入库单、D1合格单、P2分类处理、P4更新目录、S1客户2.某企业的会计账务处理流程如下所述：首先本企业各种业务的经办人将经济活动中发生的各种原始凭证交予财务进行审核；审核通过后，会计记账人员利用原始凭证制作记账凭证；其他会计人员根据记账凭证登记会计账簿；最后根据各种会计账簿编制会计报表,交企业管理人员使用。
请根据业务流程描述绘制数据流图。
到货验收 P 1 入库登记图书供应商 供货单 F1验收合格单 F2D 2 馆藏目录S 1 购书清单 P 3D1D 3 入库单P 4 P23.某图书馆图书借阅管理的主要业务如下所述：读者借书时，需填写借书单交给借阅管理员，借阅管理员对借书单进行审核并检查图书库存，若库存满足并核对无误，则根据合格的借书单填写借阅登记表，并根据借阅信息修改图书库存；否则将不合格的借书单返回给读者，请根据业务流程描述绘制数据流图。
4.某企业设备维修业务流程如下所述：车间发现设备故障后，填写设备维修申请单；然后交生产处主管进行审批，若不合格则将设备维修申请单返回车间，若审批合格则交设备处，设备处根据维修商档案选择维修商，将维修商信息给车间；维修完成后由车间填写设备维修结算单，由财务处进行费用结算，并开具发票给维修商。
请根据业务流程描述绘制数据流图。
教务处数据流程图画法 例题
教务处数据流程图画法例题下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 确定流程范围和目标明确教务处数据流程的范围，包括涉及的部门、人员和业务活动。
数据流程图例题
数据流程图例题数据流程图是一种用于描述系统或过程中数据流动和处理过程的图形表示方法。
它能够清晰地展示数据的来源、传输路径、处理方式以及输出结果。
在软件开发和业务流程分析中，数据流程图被广泛应用。
为了更好地理解和运用数据流程图，下面将通过一个例题来详细解释数据流程图的使用方法和步骤。
假设我们要设计一个简单的在线购物系统，用户可以浏览商品、添加商品到购物车、下订单以及支付。
现在我们将使用数据流程图来描述该系统的数据流程。
首先，我们需要明确系统中的主要角色和功能。
在本例中，主要角色包括用户、购物车和库存系统。
主要功能包括浏览商品、添加商品到购物车、下订单以及支付。
现在，我们将根据这些角色和功能来绘制数据流程图。
首先，我们将绘制一个顶层的数据流程图，表示系统整体的数据流程。
这个数据流程图将包括用户、购物车和库存系统这三个主要角色。
在顶层的数据流程图中，我们会使用多个不同的符号来表示不同的元素。
圆角矩形表示角色，箭头表示数据流动的方向，以及带标签的箭头表示数据流动的内容。
首先，我们从用户的角色开始，用户可以执行的主要功能是浏览商品。
因此，我们需要在数据流程图中绘制一个表示浏览商品的圆角矩形。
用户浏览商品后，将浏览到的商品信息发送给购物车，因此我们需要绘制一条从用户到购物车的箭头，表示数据的流动。
接下来，我们需要考虑购物车的角色。
购物车需要接收来自用户的商品信息，然后将这些商品添加到购物车中。
购物车还需要对商品进行管理，包括修改商品数量、删除商品以及计算商品总价。
因此，我们需要在数据流程图中绘制一个表示购物车功能的圆角矩形，并绘制相应的箭头来表示与用户和库存系统之间的数据流动。
最后，我们需要考虑库存系统的角色。
库存系统需要接收来自购物车的商品信息，并将这些商品从库存中扣除。
库存系统还需要处理订单和支付信息，并将相应的反馈结果发送给用户和购物车。
因此，我们需要在数据流程图中绘制一个表示库存系统功能的圆角矩形，并绘制相应的箭头来表示与购物车之间的数据流动。
数据流程图题目及答案
选择题：
数据流程图（DFD）主要用于表示什么？
A. 程序的执行流程
B. 系统的数据结构
C. 信息系统中数据的流动和处理过程（正确答案）
D. 软件的测试过程
在数据流程图中，使用哪种符号来表示数据流？
A. 矩形
B. 箭头（正确答案）
C. 圆圈
D. 平行四边形
下列哪个不是数据流程图的基本组成元素？
A. 数据存储
B. 数据流
C. 处理过程
D. 程序代码（正确答案）
在绘制数据流程图时，通常从哪个层次开始？
A. 详细设计层次
B. 顶层图（正确答案）
C. 底层图
D. 中间层次图
数据流程图中的“处理”通常用来表示什么？
A. 数据的存储位置
B. 数据的流动方向
C. 对数据进行的具体操作或处理过程（正确答案）
D. 数据的来源
下列哪个符号在数据流程图中用来表示外部实体？
A. 矩形
B. 箭头
C. 圆圈（正确答案）
D. 平行四边形
在绘制分层数据流程图时，父图与子图之间的关系是什么？
A. 完全相同
B. 父图包含子图的所有细节
C. 子图是对父图中某个处理的细化（正确答案）
D. 无关
数据流程图的主要作用是什么？
A. 描述系统的物理结构
B. 描述系统的逻辑功能（正确答案）
C. 描述系统的开发过程
D. 描述系统的测试方法
在数据流程图中，数据存储通常使用哪种符号来表示？
A. 矩形（正确答案）
B. 箭头
C. 圆圈
D. 平行四边形。
绘制数据流程图例题参考答案
绘制数据流程图例题
一个学校的图书资料室处理下列事物：学生借书、学生还书、学生续借书、图书查询、购买新书、预订报纸杂志、博士硕士论文存档。
该图书资料室规定每位学生借书不能超过十本，每本书借阅期一个月，可续借一次，每本书借阅期加续借期不超过两个月，如超期归还，图书资料室开出超期付款单。
1．画出该图书借阅系统的数据流程图
2．对数据存储加以说明。
对数据存储的说明：
学生借书文件=学号+书号+借期+续借+还期
藏书文件=书号+书名+作者+出版单位+版本号+藏书册数。
数据流程图(DFD)练习题
实验题二:销售部门订货管理业务流程
（1）销售部门收到顾客的订货单后,对订货单进行验证，如果订货 单不合格，将不合格的订货单返给顾客；如果订货单合格，就将合 格的订货单提交给计划员。 （2）计划员根据库存帐确定是否发货。 （3）如果库存满足订货量，就将可发货的订货单提交给发货员。 （4）发货员开发货单提交给顾客，同时修改库存帐，并将发货单 存档，同时生成应收帐。 （5）如果库存不满足订货量，就按未满足的订货单填写成暂存订 货单，交给发货员。 （6）采购部门的到货通知提交给发货员后，发货员修改库存台帐， 对照暂存订货单，如果满足订货量，将可发货的暂存订货单返还给 计划员，进行第（2）步骤。 试画出此业务的数据流程图.
实验题四:银行的活期存(取款)业务的处理系统:
储户将填好的存/取款单和存折交给银行工作人员,然后由系统作 以下处理: 业务分类处理.系统首先根据储户所填的存/取款单确定本次业务 的性质,并将存/取款单和存折一起交下一步处理; 存款处理.系统将存款单上的存款金额分别记录在存折和帐目文 件中,根据利率文件计算利息,将利息存入存折和帐目文件中.最 后,将存折还给储户 取款处理.系统首先接收判断储户所输密码是否正确,若正确,将 取款单上的取款金额分别记录在存折和帐目文件中, 根据利率文 件计算利息,将利息存入存折和帐目文件中;最后,将现金和存折 一并交给储户. 请画出该存取款业务的数据流程图
课后练习题:
某公司管理业务主要有四大模块：销售管理、库存管理、采购管 理及财务管理。具体业务描述如下： 顾客提交订单给销售部，销售部受理订货业务，即将订单存档， 将备货单交给库存部门检查。 库存部收到备货单后，检查库存，若能发货，将发货单存档， 开发货单给顾客，修改库存，同时将该发货单交给财务部。若 未能发货，则递交采购申请给采购部门。 采购部办理采购要根据库存现状及库存部提交的采购申请，根 据供应厂记录里的供应厂信息，发采购单给合适的供应厂，并 将采购单存档，供应厂收到采购单后会发送货单给公司的采购 部，此时采购部要受理供应厂的交货业务，受理时要查看采购 单存档，看是否我们曾经提出申请，若无误，将进货单交给库 存部修改库存，同时将验收单交给财务部办理付款业务。 财务部收到库存部的发货单后，办理收款业务，即发应付款通 知给顾客，顾客收到通知后将汇款单寄给公司财务部，财务部 开发票给顾客，同时修改销售记录，将此次销售记录归档；财 务部收到采购部验收单后，办理付款业务，发汇款单给供应厂， 供应厂开发票给公司，同时修改购买帐。
数据流程图练习(DFD)(精选)24页PPT
