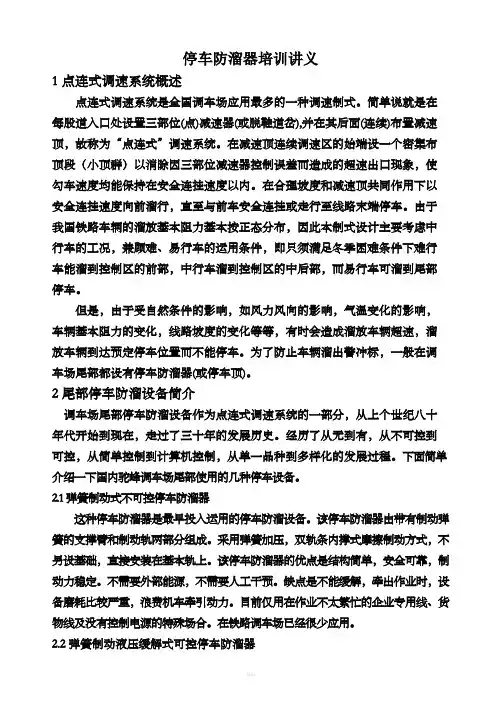

停车防溜器培训讲义
1 点连式调速系统概述
点连式调速系统就是全国调车场应用最多得一种调速制式。简单说就就是在每股道入口处设置三部位(点)减速器(或脱鞋道岔),并在其后面(连续)布置减速顶,故称为“点连式”调速系统。在减速顶连续调速区得始端设一个密集布顶段(小顶群)以消除因三部位减速器控制误差而造成得超速出口现象,使勾车速度均能保持在安全连挂速度以内。在合理坡度与减速顶共同作用下以安全连挂速度向前溜行,直至与前车安全连挂或走行至线路末端停车。由于我国铁路车辆得溜放基本阻力基本按正态分布,因此本制式设计主要考虑中行车得工况,兼顾难、易行车得运用条件,即只须满足冬季困难条件下难行车能溜到控制区得前部,中行车溜到控制区得中后部,而易行车可溜到尾部停车。
但就是,由于受自然条件得影响,如风力风向得影响,气温变化得影响,车辆基本阻力得变化,线路坡度得变化等等,有时会造成溜放车辆超速,溜放车辆到达预定停车位置而不能停车。为了防止车辆溜出警冲标,一般在调车场尾部都设有停车防溜器(或停车顶)。
2 尾部停车防溜设备简介
调车场尾部停车防溜设备作为点连式调速系统得一部分,从上个世纪八十年代开始到现在,走过了三十年得发展历史。经历了从无到有,从不可控到可控,从简单控制到计算机控制,从单一品种到多样化得发展过程。下面简单介绍一下国内驼峰调车场尾部使用得几种停车设备。
2、1 弹簧制动式不可控停车防溜器
这种停车防溜器就是最早投入运用得停车防溜设备。该停车防溜器由带有制动弹簧得支撑臂与制动轨两部分组成。采用弹簧加压,双轨条内撑式摩擦制动方式,不另设基础,直接安装在基本轨上。该停车防溜器得优点就是结构简单,安全可靠,制动力稳定。不需要外部能源,不需要人工干预。缺点就是不能缓解,牵出作业时,设备磨耗比较严重,浪费机车牵引动力。目前仅用在作业不太繁忙得企业专用线、货物线及没有控制电源得特殊场合。在铁路调车场已经很少应用。
2、2 弹簧制动液压缓解式可控停车防溜器
这种停车防溜器由带有制动弹簧得支撑臂、制动轨与液压系统组成。在不可控停车防溜器得基础上,增加了一套液压系统进行控制。增加得液压系统由电机、油泵、油缸、油管、油箱、控制阀等组成。既保留了不可控停车防溜器制动力稳定得优点,又克服了不可控停车防溜器磨耗严重与浪费机车动力得缺点。该停车防溜器采用弹簧制动、利用液压油得压力压缩弹簧进行缓解得方式,这种方式得优点就是故障导向安全。当液压系统出现泄漏时,该停车防溜器在弹簧作用下自动导向制动位,相当于不可控停车防溜器得作用,保证溜放车辆制动停车与防止停留车辆自行溜逸。
2、3 液压制动式可控停车防溜器
这种停车防溜器也就是由支撑臂、制动轨与液压系统组成。液压系统由电机、油泵、油缸、油管、油箱、控制阀等组成。与前一种停车防溜器得不同之处就是支撑臂上没有制动弹簧,直接利用液压系统产生制动力推动制动轨,改变制动轨得开口尺寸。工作原理就是当车轮挤压制动轨时,制动轨挤压油缸,通过压力阀将液压能转化为热能。这种停车防溜器得特点就是制动力可变,调整压力阀得开启压力即可改变停车防溜器得制动力。但就是液压油发热严重,需要较多得液压油。如果在制动过程中管路发生泄漏,将会使制动力急剧下降。
2、4 液压锁闭式可控停车防溜器
这种停车防溜器就是在不可控停车防溜器得基础上增加了一套液压锁闭系统进行控制。增加得液压锁闭系统就是将控制阀集成在油缸上,没有传统液压系统得电机、油泵、油箱及油管路。特点就是结构紧凑,用油量极少,不会发热,不会泄漏,制动缓解转换速度极快。
2、5 机械转换式可控停车防溜器
这种停车防溜器式在不可控停车防溜器得基础上增加了一套机械转换系统进行控制。增加得机械装换系统由电机、减速机及机械传动装置组成。该停车防溜器得优点就是不用液压油做工作介质,因此不存在泄漏问题。但机械磨损较大。
2、6 升降式可控停车防溜器
以上各种停车防溜器都就是给调车线设计得,为了满足制动力得要求,上部限界较高。而本务机车因为排障器等部件得下部限界较低不能通过。所以这些停车防溜器只能用在调车线上,不能用于到发线。用在编发线上时应将第一辆车推过最后一台停车防溜器方可与本务机车连挂。
为了满足本务机车通过得限界要求,用于到发线得停车防溜器必须具备升降功能。
升降式可控停车防溜器在机械转换式可控停车防溜器得基础上增加了升降功能,制动位时限界较高,以满足制动力得要求。缓解位时限界较低以适应本务机车通过得限界要求。因此该停车防溜器可以用于到发线。根据向下兼容得原则,也可用于编发线、联络线及货物线。当然也可用于调车线。该停车防溜器结构相对比较复杂,维修保养要求较高。
2、7 尾部停车顶
停车顶就是临界速度为0得一种减速顶,采用群体做功得方式使车辆减速停车。其优点就是不用外部能源,不用人工控制,但就是占用股道较长,牵出作业时浪费机车动力。
2、8 可控停车顶
可控停车顶就是在普通停车顶基础上增加控制系统来实现得。其优点就是牵出作业时不浪费机车动力。但也占用股道较长,控制电路布置比较麻烦。
3停车防溜器得有关术语与定义
3、1 停车防溜器
通过对车辆轮对内侧面进行摩擦制动,达到停车、防溜目得得装置。
3、2制动功
停车防溜器制动力对通过得单辆4轴车所作得功,用“W”表示,其单位为焦耳(J)。
3、3制动能高
制动能高等于制动功转换为95t重车得势能高度,用“Hb”表示,其单位为米(m)。
3、4制动位
停车防溜器对车辆轮对产生制动作用时得位置。
3、5缓解位
停车防溜器对车辆轮对不产生制动作用时得位置。
3、6制动时间
停车防溜器从缓解位转换至制动位所需得时间。
3、7缓解时间
停车防溜器从制动位转换至缓解位所需要得时间。
3、8上部尺寸
停车防溜器上部轮廓相对于线路钢轨轨面得尺寸;其中制动轨上边缘高度用“h”表示,其单位为毫米(mm)。
4 停车防溜器得分类及型号命名
4、1 分类
按用途可分为调车线、到发线与专用线停车防溜器;按制动力产生方式可分为电动、机械、气动、液压式停车防溜器。
4、2 型号命名
型号得含义与表示方法如下:
5 停车防溜器得基本要求
5、1功能要求
a)应能对运动车辆实施制动停车,对停留车辆实施制动防溜;
b)在列车或车列通过停车防溜器时,应能够实现缓解;
c)在停电或发生故障时,可手动进行转换,操作应方便快捷。
5、2 稳定性要求
停车防溜器对车辆轮对实施制动时,制动力应稳定可靠。制动轨对车辆对内侧挤压力得数值在24h内下降不应超过10%。
5、3结构强度要求
