交通信号控制机技术参数
acs系列交通信号控制机用户手册

交通信号控制机用户手册
用户安全使用注意事项
1.概述
本 手 册 的 使 用 对 象 是 具 有 资 格 安 装 、操 作 和 维 护 交 通 信 号 控 制 机 的技术人员。其内容包括正确使用信号控制机的所有的必要信息。 当然,为了更好地使用我们的产品,请您仔细阅读本说明书,以免 由于错误操作而引起设备损坏。
联系方式 浙江中控电子技术有限公司 地址:杭州市滨江区六和路 309#中控科技园 邮 编 : 310053 电 话 : 0571-86667999 传 真 : 0571-86667816 网站:
2
ACS 系列交通信号控制机用户手册
目录
1.概述.............................................................................................................................................1 2.合格用户.....................................................................................................................................1 3.应用的一致性...........................................................................................错误!未定义书签。 4.安装和启动装置.........................................................................................................................2 5.操作装置...................................................................................................错误!未定义书签。 6.预防性维护或设备保养...........................................................................错误!未定义书签。 目录 ..................................................................................................................................................3 第一章 产品介绍.............................................................................................................................5
GA47-2002道路交通信号控制机

ICS 93.080.30R 87 GA 中华人民共和国公共安全行业标准GA 47—2002代替GA/T47-1993中华人民共和国公安部发布GA 47—2002目次前言 (II)1范围 (1)2规范性引用文件 (1)3术语和定义 (1)4分类 (2)5技术要求 (3)6试验方法 (9)7检验规则 (14)8安装 (16)9标志、标签和包装 (16)参考文献 (1)IGA 47—2002前言本标准中5.3.6、5.4.6、5.2.2、5.6.1中的d)、5.6。
2中的f)、g)、h)e)、5.6。
3中的d)为推荐性的,其余内容均为强制性的。
本标准从实施之日起,代替GA/T 47-1993《道路交通信号机技术要求和测试方法》。
本标准与GA/T 47-1993相比,修订内容如下:增加了产品的检验规则、安装、标志、标签和包装等章节。
对部分道路交通信号控制系统术语重新进行了定义,并增加了几个新的定义。
根据目前我国道路交通信号机产品的技术水平和质量水平,对道路交通信号机的物理结构性能、电源及电气性能要求、基本功能要求及试验方法、气候环境试验要求及试验方法、机械环境试验要求及试验方法、电磁抗扰度性能要求及试验方法都重新做出了规定。
本标准对集中协调式道路交通信号机的物理通信接口、基本通信内容进行了规定,具体通信协议格式等内容未包含在本标准中。
本标准由公安部道路交通管理标准化技术委员会提出并归口。
本标准由公安部交通管理科学研究所负责起草。
本标准主要起草人:赵子士、包勇强、马庆、邹永良。
IIGA 47—2002道路交通信号控制机1 范围本标准规定了在道路上使用的道路交通信号控制机的分类、要求、试验方法、检验规则、安装、标志、标签和包装等。
本标准适用于道路交通信号控制设备。
本标准可用于产品认证。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

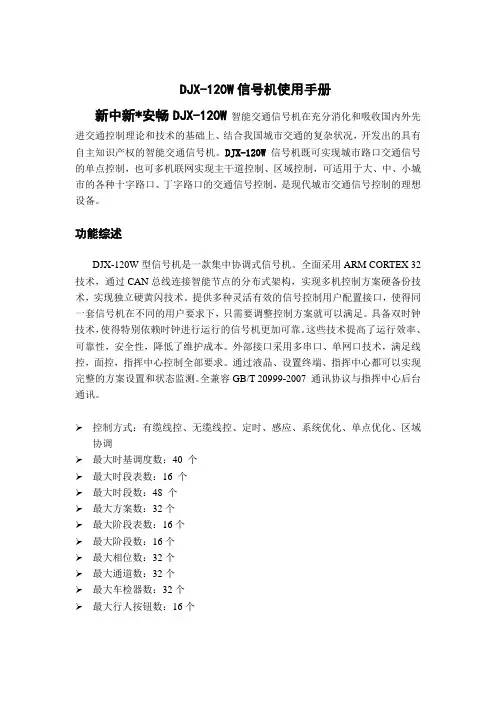

道路交通信号控制机使用说明手册

本产品是采用当代最新发展的信息、计算机、传感器技术及智能控制理论,开发具有国际先进水平的城市智能交通信号控制机(以下简称信号机),主要用于城市交叉路口的信号智能控制,可以解决目前我国城市交通拥挤堵塞的现状,同时对改善环境、降低能耗及交通事故起到很大的作用。
目前国外同类产品的价格较高,我们充分利用自身的技术优势,在使项目产品有较高的技术含量的同时我们暂定的价格比国内外同类产品价格的低廉,因此产品具有很强的价格优势。
控制方式:有缆线控、无缆线控、定时、感应、系统优化、单点优化、区域协调
最大时基调度数:40个
最大时段表数:16个
最大时段数:48个
最大方案数:32个
最大阶段表数:16个
最大阶段数:16个
最大相位数:32个
最大通道数:32个
最大车检器数:32个
最大行人按钮数:16个
架构综述
本机采用分布式多模块架构,基本配置包括主灯控模块、液晶显示模块、综合控制模块、车检模块、3个辅灯控模块,各模块运算核心采用ARM芯片,主频72MHz。本地配置240×128点阵LCD终端显示信号机各项参数与状态,配置4×6键盘输入设备,操控设置信号机。
9)特勤路线控制
在执行警卫、消防、救护、抢险等任务的时候,其行车路线上的交通信号灯按照车辆到达路口的时间开启绿灯,保证车辆畅通无阻。
10)行人二次过街功能
二次过街方式是以提高安全性、便利性、行人过街效率和路口利用率为目的的行人过街设施。
11)线协调控制
把干线道路上多个相邻交叉路口的交通信号协调起来,加以控制(也称为线控)。
根据交通流量变化情况,把一天的时间分成若干个控制时段,随时间的推移,按预置的方案自动运行。
5)闪光控制
信号灯黄灯以预设的频率闪烁,向车辆和行人发出警告或提示。
交叉口信号控制基本参数

西安建筑科技大学
结
束
西安建筑科技大学
交叉口信号控制基本参数
世界各国交通管理的经验表明,当交叉口的交通量达到 一定程度,提高交叉口车辆通行效率最有效的方法就是交通信 号控制。
北 进 口
东进口
西进口
南 进 口
交叉口信号控制的基本参数
具体内容
相位
周期
绿时差
北 进 口
东进口
西进口
南 进 口
交叉口信控基本参数——相 位 基本两相位:
交叉口信控基本参数——周 期 时 长
信号灯各种灯色轮流显示一次所需的时间,即 各种灯色显示时间之总和。
交叉口信控基本参数——周 期 时 长
周期时长 南北方
交叉口信控基本参数——绿 时 差
处于线控状态下,干线方向各个交叉口信号灯绿
灯启亮时间之差称之为绿时差。
第一相位
(东西向基本相位)
第二相位
(南北向基本相位)
交叉口信控基本参数——相 位
在信号控制交叉口,每一种控制状态(一种通 行权),即对进口道的各种交通流所显示的不同灯 色的组合,称之为一个信号相位。
交叉口信控基本参数——相 位
三相位:
第一相位
第二相位
第三相位
(东西向左转专用相位) (东西向直行相位) (南北向基本相位)
一般交通信号灯技术参数

一般交通信号灯的技术参数信号机和信号灯技术规格及要求一、信号机技术指标和功能1、信号机技术指标1.1信号机为协调控制式信号机1.2信号机主电源额定电压:交流(220±20%)V、50Hz±2Hz;功耗:≤40VA(不包括信号灯及外围设备功耗);信号机内部电气装置及部件的布局应合理,使操作人员在安装、使用、维修时安全、方便,所有机架安装设备的布置要做到在拆除时不会影响其它邻近设备。
地面安装室外机内部的任何电气部件距机柜底部的距离应不小于200mm。
1.3绝缘耐压:在电源电极或与之相连的其它导电电路和机柜、安装机箱等易触及部件(不包括避雷器)之间施加1500VAC/50Hz 1分钟无击穿,绝缘等级不低于10MΩ(不包含避雷器);1.4工作环境条件:环境温度﹣20~﹢70℃,相对湿度20~95%,大气压力86~106kpa;1.5信号机的操作面板或手持式终端应用清晰、符合规范的文字、图形、标志等来表明其功能作用。
在参数设置时,操作面板或手持式终端应能显示信号机的工作方式、工作状态、信号控制参数的设置情况,应有提示、引导各种控制参数的输入项目及内容。
1.6开关、按键及指示灯上或其就近处均应用清晰、符合规范的文字、图形等来表明其功能、作用、接通/断开状态。
在使用熔断器处应清晰地标出熔断器的额定电流值。
1.7应对输出灯信号接线端子组上的每个端子依据信号类别或信号灯色,用文字或代码、编号进行标识。
代码、编号的详细含义应在用户手册中说明,以便接线。
信号交流零线、保护接地及信号公共接地均应用规范的符号或文字标出。
对正常使用信号机时操作人员容易触及的超过安全特低电压(交流峰值不超过42.4V、直流电压不超过60V)的带电部件,在其显著位置应设置“触电危险”标志并采取有效防护措施。
1.8信号机应有铭牌。
铭牌上应标出制造厂厂名、注册商标或识别标记、产品中文名称、规格型号、种类、制造地、可识别的唯一性编号、制造日期等内容。
交通信号控制机技术参数

交通信号控制机技术参数信号机供应商应无条件向甲方提供可供开发的信号机与上位机见得通信协议及接口。
1、信号机符合GB25280-2010《道路交通信号机》中对协调控制式信号机的全部要求。
应无缝接入交警支队现有的交通信号控制平台,支持全部中心控制功能。
执行中心协调控制时相位差调整时长不得大于两个信号周期。
2、信号机具有自适应控制功能。
信号机小门控制具有下列功能:手动步进、全红、关灯和黄闪。
3、配备专用无线遥控装置(外廓尺寸≤140×65×45mm,天线长度≤110mm)和接收装置,遥控距离不得低于100米;手持机和接收装置要一一对应,不能对临近路口的信号机产生干扰;接收装置安装在信号机机柜内,天线安装高度不得低于3米,馈线不得外露,接收装置通过串口通信接口和干接点方式与信号机相连。
遥控装置的电池为可充电锂电池,电量保障连续通讯8000-10000次以上。
要求可以实现步控、相控、步控当中的全红等待功能(如当前相位为绿灯灯态,手控模式下按步进键则当前相位执行至红灯灯态时停止,再次按步进键时切换至下一相位绿灯灯态),同时可以实现特殊勤务的单方向绿灯功能及手动控制、黄闪、全红、跳相等功能。
便携式手动遥控装置上手动、自动、特勤功能的转换使用旋转开关。
4、信号机主控单元、灯控单元采用上架式安装,机架为19寸标准机架式。
5、相位控制不少于16相位,信号灯组输出不少于24组。
信号机须为拔插式功能模块及防插错设计。
配备电压表和外部电源自动转换开关。
单元模块电路板需采用湿模并进行防潮、防腐、防盐雾保护膜等处理。
交流220V电源输入端首先通过电源滤波器进行滤波。
信号输出入接口端装置光电耦合器隔离。
6、交流电源输入端和灯号输出控制端,装置防雷突波吸收器和过电流保护保险丝。
内部电路和周围设备电路的直流电分开处理。
避雷器接地线与机内保护接地端子分开处理。
7、电源瞬断时,电源模块供电时间至少能支撑微处理器模块运行3(含)秒以上。
交通信号控制机技术参数

交通信号控制机技术参数交通信号控制机(Traffic Signal Controller)是城市道路交通信号灯系统中的核心设备,用于控制红绿灯的切换和时序。
它是交通信号灯系统的“大脑”,通过计算机技术和控制算法,实现交通信号的合理控制,以提高交通效率、减少交通拥堵、改善交通安全。
交通信号控制机的技术参数包括物理参数和功能参数两个方面。
物理参数主要涉及控制机的硬件设计和性能指标,包括处理器的类型和主频、内存容量、通信接口、输入输出接口等。
功能参数则关注交通信号控制机的软件功能和控制策略,包括灯色配置、时序设置、灯色切换逻辑等。
在物理参数方面,交通信号控制机通常采用嵌入式计算机作为硬件平台。
嵌入式计算机通常采用高性能的处理器,如ARM Cortex系列、Intel Atom等,处理器主频一般在几百MHz至几GHz范围内。
控制机的内存容量一般在几百兆字节至几个千兆字节,用于存储程序代码、时序参数和交通流数据。
交通信号控制机还需要与其他设备进行通信,与信号灯、车检器、相位检测器等设备进行数据交互。
因此,交通信号控制机通常具备多种通信接口,如RS485、以太网、Modbus、CAN等。
这些通信接口可以用来接收外部设备发送的数据,并将控制命令传递给信号灯等输出设备。
除了与其他设备进行通信外,交通信号控制机还需要与中心控制台进行通信,以接收管理人员发送的控制指令,并将实时的交通流信息传送给中心控制台。
这需要交通信号控制机具备相应的通信协议和接口,如TCP/IP、HTTP、FTP等。
在功能参数方面,交通信号控制机的主要功能就是控制交通信号灯的切换和时序。
交通信号灯一般由红灯、黄灯和绿灯组成,通过不同的灯色和切换状态,向交通参与者传递不同的交通指示信息。
交通信号控制机需要根据实际交通情况和预设的控制策略,动态调整灯色和时序。
交通信号控制机的灯色配置一般根据交通流量和道路类型来确定。
在高峰时段,应优先保障主干道的通行,因此红灯的时间应相对较短,绿灯的时间应相对较长。
交通信号控制系统技术方案

...智能交通信号控制系统技术方案目录一、交通信号控制系统综述................................................................................... - 3 -1.1系统设计原则.................................................................................................................. - 3 -1.2系统建设依据.................................................................................................................. - 5 -1.3交通信号控制系统组成 ............................................................................................... - 5 -二、交通信号控制系统功能指标.......................................................................... - 8 -2.1交通信号控制器............................................................................................................. - 8 -2.1.1交通信号控制器功能.................................................................... - 8 -2.1.2交通信号控制器指标.................................................................. - 10 -2.2交通信号控制系统....................................................................................................... - 12 -2.2.1交通信号控制系统组成 ............................................................. - 12 -2.2.2系统功能......................................................................................... - 14 -2.2.3区域自适应控制........................................................................... - 15 -三、交通信号远程控制系统................................................................................. - 17 -3.1详细配置信号机运行数据......................................................................................... - 17 -3.2信号机实时控制........................................................................................................... - 23 -3.3信号机运行状态........................................................................................................... - 24 -3.4系统故障状态................................................................................................................ - 25 -3.5警卫线路......................................................................................................................... - 25 -3.6实时流量......................................................................................................................... - 25 -3.7流量查询......................................................................................................................... - 26 -四、区域自适应优化控制 ..................................................................................... - 28 -4.1系统控制策略................................................................................................................ - 28 -4.1.1单点感应控制................................................................................ - 29 -4.1.2单点自适应控制........................................................................... - 30 -4.1.3干道绿波控制................................................................................ - 30 -4.1.4感应式协调控制........................................................................... - 38 -4.1.5区域自适应控制........................................................................... - 39 -4.1.6拥堵控制......................................................................................... - 42 -4.1.7潮汐车道控制................................................................................ - 42 -4.1.8优先控制......................................................................................... - 43 -4.2路网组态模块................................................................................................................ - 44 -4.3参数配置模块................................................................................................................ - 45 -五、道路交通信息采集系统................................................................................. - 53 -5.1 系统总体设计............................................................................................................... - 53 -5.2信息采集分系统设计.................................................................................................. - 54 -5.3交通数据综合处理....................................................................................................... - 56 -六、交通信号控制器 .............................................................................................. - 58 -6.1故障检测......................................................................................................................... - 59 -6.2防雷措施......................................................................................................................... - 60 -6.3信号机机箱防护........................................................................................................... - 61 -6.4手持式交通信号控制器 ............................................................................................. - 61 -6.5信号机结构介绍........................................................................................................... - 63 -6.7安装说明图 .................................................................................................................... - 63 -6.8信号机实际效果........................................................................................................... - 71 -一、交通信号控制系统综述根据城市发展的一般规律,在城市发展与演变过程中,交通工具的增长速度通常远高于城市道路和其他交通设施的增长,在经济快速发展的年代,城市交通往往面临着巨大的压力与挑战。
设备技术要求及参数

一、集中协调式信号控制机1. 遵循国际NTCIP标准,全球通用2. 支持最大支持16组车行相位,16组跟随相位,16组行人相位,32组线圈检测,16组行人按钮请求3. 最大支持16组定时周期方案,6组特殊方案,8组日期类型,7组星期类型,8组特殊日期类型,40组时间段4. 系统共支持19个串口,预留客户3个RS232串口,2个RS485口,1个RS422口;2个百兆网络接口(双网段),一个光电复用口(百兆);预留1个USB接口;1个3寸液晶屏和17个按键;5.6路继电器输出,16路行人按钮输入,16路线圈输入,55路过压过流检测输入,10路光耦输出6. 支持电源防雷线一线:4kV(峰值);线一地:6kV(峰值),7. 网络防雷:线一线:4kV (峰值);线一地:6kV (峰值)8. ★当出现黄灯、绿灯故障、通信故障或检测器故障时,信号机应能够在功能降级的情况下继续运行9. ★信号机支持8个相位控制、8个独立信号组输出、10种以上控制方案、以及10个时段的定时控制功能10. 能驱动5块相位板,32个相位驱动,55个灯控端子,最大可扩展支持110个灯11. 支持额定电压:AC220± 44V, 50Hz士2Hz,机柜内安装标注AC220V 电源备用插座12. ★信号机应具备控制指令验证功能,应能对接收的控制指令进行口令验证,验证通过后控制指令有效13. 支持温度范围在-40 C〜+80C、湿度范围在10%- 95%的环境下工作,轻松应对恶劣环境注:投标人应提供公安部权威检测机构出具的检验报告,检验报告应体现以上★项全部内容。
(提供报告扫描件上传至电子标书内)二、自适应交通信号控制系统1、支持信号机定位、管理以及状态查看、以及信号机信息与地图同步;2、支持路口实时信号监视进入、路口视频和流量监控;3、支持灯组故障报警、检测器报警、相位锁定报警、高饱和报警、拥堵报警等功能;4、支持车道配置、关联路口配置、通道配置、检测器配置以及信号机与渠化图关联数据配置导入导出功能;5、支持路口灯组状态显示、检测器监视、信号机运行周期状态监控、运行模式监控、操作日志查看、相位锁定、通道锁定、绿信比修改等功能;6、支持相位信息配置、冲突相位配置、相序配置、跟随相位配置功能;7、支持运行方案管理、日期类型管理、日计划配置功能;8支持特勤任务编辑、一键执行、一键解锁、任务同步、任务等级调整、临时任务执行等功能;9、支持多时段绿波带创建、特殊日期绿波带创建、双向绿波带优化生成、绿波带时距调整、动态绿波带运行效果展示功能;10、支持路口流量统计、运行周期统计、占有率统计、组合统计查询以及查询结果导出;11、支持用户操作日志查询、信号机操作日志查询、信号机优化日志查询、特勤日志查询;12、支持运维管理、数据备份;13、★投标人必须承诺将徽州区所有协调式交通信号机无缝接入交警大队交通信号控制系统平台,并且相关接入费用由投标人自行承担。
交通信号机功能、结构及简单原理

联网信号机
二、信号机相关基本概念:
1、道路交通信号控制机road traffic signal controller : 能够改变道路交通信号顺序、调节配时并能控制道路交通信号灯运 行的装置。 2、周期 cycle time : 信号灯色按设定的相位顺序显示一周所需的时间。 3、信号灯组 signal light group: 一个完整的车辆红、黄、绿三头灯或行人红、绿二头灯的组合。 4、相位 phase : 在一个信号周期内,同时获得通行权的一个或多个交通流的信号显 示状态。 5、相位差 offset : 协调控制中,指定的参照交叉路口与协调交叉路口相位的起始时间 或结束时间之差。 6、控制方案 control plan : 路口关于相位设置、相位序列设置、信号配时的有序集合。 7、最小绿灯时间 minimum green time: 相位绿灯信号必须开启的最短安全时间。
单信号机
1、主板: 主板是信号机的核心部分,主要完成交通控制方案的实现,由 单片机、存储器、看门狗、数码管显示及驱动、模拟路口显示驱动、 RS232和485接口及电源等电路组成。
2、面板:
面板是信号机的人机对话部分,主要完成信号机各种参数的设置及 信号机运行状态显示,由数码管显示及按键和指示灯、模拟路口显示等 电路组成。
3、输出板:
输出板为信号输出驱动电路,主要完成信号机对信号灯的控制信号 的输出来驱动信号灯的亮灭,由44个信号灯开关驱动控制电路和1个关 灯(上电后单片机未复位时或软件操作时)及过流保护电路电路组成。
4、故障检测板:
故障检测板为信号灯故障检测电路,主要完成信号灯故障的检测。 出于交通安全考虑,当信号机控制某个/路红灯亮时,该红灯一定 要亮起来于阻止其控制的交通流,当信号机控制某个/路绿灯熄灭时, 该绿灯一定要熄灭于停止其控制的交通流;即:红灯信号输出时红灯一 定要亮,绿灯信号截止时绿灯一定要熄灭。 为保证红灯信号输出时红灯一定要亮,需要采用电流检测的方式,
交通信号控制机

交通信号控制机
交通信号控制机
DH-ITRTSC-096A
应用场景
应用于道路交通信号智能控制系统中
订货信息
DH-ITRTSC-096A
产品特点
●时钟校准功能
●通信功能
●时间表控制功能
●无电缆线控制协调功能
●单点感应,优化控制功能
●手动应急控制功能
●无线遥控功能
●交通参数采集功能
●路段行人过街控制协调
●黄闪、全红、关灯等信号控制功能
●实时故障检测及系统日志记录功能
●故障自动降级处理功能
●中心平台联网控制功能
●其他特殊控制功能:如特勤任务、NTCIP协议支持等
支持硬件黄闪控制器
外观尺寸。
交通信号控制机技术参数

交通信号控制机技术参数信号机供应商应无条件向甲方提供可供开发的信号机与上位机见得通信协议及接口。
1、信号机符合GB25280-2010《道路交通信号机》中对协调控制式信号机的全部要求。
应无缝接入交警支队现有的交通信号控制平台,支持全部中心控制功能。
执行中心协调控制时相位差调整时长不得大于两个信号周期。
2、信号机具有自适应控制功能。
信号机小门控制具有下列功能:手动步进、全红、关灯和黄闪。
3、配备专用无线遥控装置(外廓尺寸≤140×65×45mm,天线长度≤110mm)和接收装置,遥控距离不得低于100米;手持机和接收装置要一一对应,不能对临近路口的信号机产生干扰;接收装置安装在信号机机柜内,天线安装高度不得低于3米,馈线不得外露,接收装置通过串口通信接口和干接点方式与信号机相连。
遥控装置的电池为可充电锂电池,电量保障连续通讯8000-10000次以上。
要求可以实现步控、相控、步控当中的全红等待功能(如当前相位为绿灯灯态,手控模式下按步进键则当前相位执行至红灯灯态时停止,再次按步进键时切换至下一相位绿灯灯态),同时可以实现特殊勤务的单方向绿灯功能及手动控制、黄闪、全红、跳相等功能。
便携式手动遥控装置上手动、自动、特勤功能的转换使用旋转开关。
4、信号机主控单元、灯控单元采用上架式安装,机架为19寸标准机架式。
5、相位控制不少于16相位,信号灯组输出不少于24组。
信号机须为拔插式功能模块及防插错设计。
配备电压表和外部电源自动转换开关。
单元模块电路板需采用湿模并进行防潮、防腐、防盐雾保护膜等处理。
交流220V电源输入端首先通过电源滤波器进行滤波。
信号输出入接口端装置光电耦合器隔离。
6、交流电源输入端和灯号输出控制端,装置防雷突波吸收器和过电流保护保险丝。
内部电路和周围设备电路的直流电分开处理。
避雷器接地线与机内保护接地端子分开处理。
7、电源瞬断时,电源模块供电时间至少能支撑微处理器模块运行3(含)秒以上。
浙江大华ITRTSC-096A信号机使用说明书_V1.0.1

道路交通信号控制机ITRTSC-096A使用说明书V1.0.1浙江大华技术股份有限公司前言概述本文档详细描述了道路交通信号控制机的功能、外观、连线、客户端配置软件以及配置场景等内容。
本文档提供了安装、配置和使用道路交通信号控制机的方法。
本文档仅适用于ITRTSC-096A型号。
适用对象本文适用于信号机研发人员、交通警察和其他配置、维护和使用信号机的工作人员。
符号约定表示有高度潜在危险,如果不能避免,会导致人员伤亡或严重伤害。
表示有中度或低度潜在危险,如果不能避免,可能导致人员轻微或中等伤害。
表示有潜在风险,如果忽视这些文本,可能导致设备损坏、数据丢失、设备性能降低或不可预知的结果。
表示静电敏感的设备。
防静电表示高压危险。
电击防护表示强激光辐射。
激光辐射表示能帮助您解决某个问题或节省您的时间。
表示是正文的附加信息,是对正文的强调和补充。
重要安全须知使用产品前,请认真阅读并严格遵守以下要求,以免您的产品和财产受到损失。
●请在允许的温度和湿度下运输、使用、存储本产品。
●请勿将产品放置在阳光直射的地方或发热源附近。
●请勿将产品放置在潮湿、有灰尘或煤烟的场所。
●请将产品安装在通风良好的场所,禁止堵塞设备的通风口。
●请将产品安装在平稳的场所。
●请勿将液体滴到溅到产品上。
●请勿将其他物品放置于产品上面。
●请勿随意拆卸本产品。
●请按照要求使用电池,防止电池起火、爆炸或燃烧的危险。
●请使用相同类型的新电池更换旧电池。
●请使用推荐的电源线,并在其额定规格内使用。
特别声明●产品请以实物为准,说明书仅供参考。
●产品实时更新,如有升级不再另行通知。
●最新程序及补充说明文档敬请与公司客服部联系。
●如果不按照说明中的指导操作,因此造成的损失由使用方承担。
●产品说明中有疑问或争议的,以公司最终解释为准。
目录1产品概述 (1)1.1产品简介 (1)1.2产品功能 (1)1.3产品特点 (3)2产品结构 (4)2.1产品组成 (4)2.2产品外观 (4)2.2.1 前面板 (4)2.2.2 后面板 (6)2.2.3 侧面板 (7)2.3面板说明 (7)2.3.1 主控板 (7)2.3.2 信号灯控制板 (9)2.3.3 黄闪器 (10)2.3.4 流量检测板 (10)2.3.5 车辆检测板 (11)2.3.6 行人检测板 (13)2.3.7 电源开关 (14)2.3.8 LCD显示屏 (14)2.3.9 遥控器 (15)3基本概念 (16)3.1相位 (16)3.2跟随相位 (17)3.2.2 跟随相位迟起时间 (18)3.2.3 放行序列 (18)3.2.4 跟随放行 (18)3.3绿信比 (19)3.4周期 (21)3.5相位差 (21)3.6绿波带 (21)3.7控制方式 (21)3.7.1 定周期控制 (21)3.7.2 感应控制 (21)3.7.3 闪光控制 (23)3.7.4 全红控制 (23)3.7.5 关灯控制 (24)3.7.6 步进控制 (24)3.8相位转换序列 (24)3.9控制方式优先级 (24)4信号机配置工具 (25)4.1安装配置工具 (25)4.2启动工具 (25)4.2.1 前提条件 (25)4.2.2 界面介绍 (26)4.3控制参数 (26)4.3.1 通道定义 (27)4.3.2 绿冲突定义 (28)4.3.3 相位组定义 (28)4.3.4 周期方案 (32)4.3.5 日期类型 (34)4.3.6 日期计划 (34)4.4配置数据 (35)4.4.1 通讯 (35)4.4.2 信号机配置 (37)4.4.3 配置文件 (37)4.5检测器参数 (38)4.6故障诊断 (42)5场景配置 (44)5.1场景说明 (44)5.1.1 组网描述 (44)5.1.2 方案说明 (45)5.2规划参数 (45)5.3配置步骤 (46)6信号机升级工具 (56)7故障处理 (64)7.1严重故障 (64)7.2一般故障 (64)7.3常见故障 (65)7.4故障信息存储与发送 (66)8技术参数 (67)附录A有毒有害物质或元素含量参照表 (69)附录B 术语解释 (70)1 产品概述1.1 产品简介ITRTSC-096A道路交通信号控制机,下文简称信号机,是按照循环交通信号规则控制交通信号灯显示状态、指示车道实际状态。
