直线投影-公开课教案
直线的投影的教案

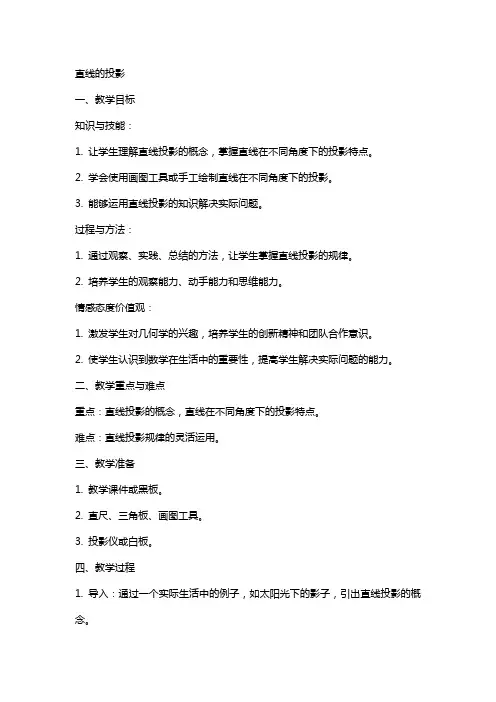

直线的投影一、教学目标知识与技能：1. 让学生理解直线投影的概念，掌握直线在不同角度下的投影特点。
2. 学会使用画图工具或手工绘制直线在不同角度下的投影。
3. 能够运用直线投影的知识解决实际问题。
过程与方法：1. 通过观察、实践、总结的方法，让学生掌握直线投影的规律。
2. 培养学生的观察能力、动手能力和思维能力。
情感态度价值观：1. 激发学生对几何学的兴趣，培养学生的创新精神和团队合作意识。
2. 使学生认识到数学在生活中的重要性，提高学生解决实际问题的能力。
二、教学重点与难点重点：直线投影的概念，直线在不同角度下的投影特点。
难点：直线投影规律的灵活运用。
三、教学准备1. 教学课件或黑板。
2. 直尺、三角板、画图工具。
3. 投影仪或白板。
四、教学过程1. 导入：通过一个实际生活中的例子，如太阳光下的影子，引出直线投影的概念。
2. 新课讲解：讲解直线在不同角度下的投影特点，如正投影、斜投影等。
3. 实践操作：让学生分组进行实践，使用画图工具或手工绘制直线在不同角度下的投影。
4. 总结规律：引导学生观察、分析、总结直线投影的规律。
5. 巩固练习：给出一些实际问题，让学生运用直线投影的知识解决。
6. 课堂小结：回顾本节课所学内容，强调直线投影的概念和规律。
五、课后作业1. 绘制直线在不同角度下的投影，并分析其特点。
2. 运用直线投影的知识解决实际问题。
教学反思：本节课通过观察、实践、总结的方式，让学生掌握了直线投影的知识。
在教学过程中，要注意引导学生主动观察、思考，培养学生的观察能力和思维能力。
通过实际问题的解决，让学生感受到数学在生活中的重要性，提高学生解决实际问题的能力。
在课后作业的布置上，要注重培养学生的动手能力和创新精神，鼓励学生运用所学知识解决实际问题。
六、教学评价1. 评价学生对直线投影概念的理解和掌握程度。
2. 评价学生对直线在不同角度下投影特点的认识。
3. 评价学生运用直线投影知识解决实际问题的能力。
直线投影——公开课教案

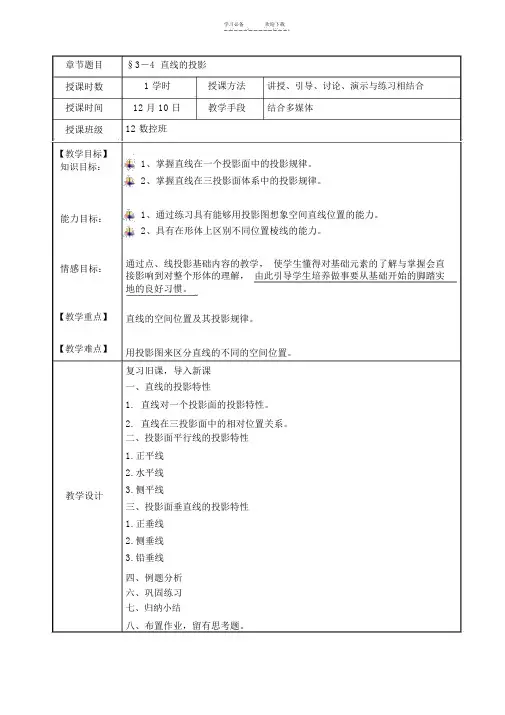

学习必备欢迎下载章节题目授课时数授课时间授课班级【教学目标】知识目标：能力目标：情感目标：【教学重点】【教学难点】教学设计§3－4直线的投影1 学时授课方法讲授、引导、讨论、演示与练习相结合12 月 10 日教学手段结合多媒体12 数控班1、掌握直线在一个投影面中的投影规律。
2、掌握直线在三投影面体系中的投影规律。
1、通过练习具有能够用投影图想象空间直线位置的能力。
2、具有在形体上区别不同位置棱线的能力。
通过点、线投影基础内容的教学，使学生懂得对基础元素的了解与掌握会直接影响到对整个形体的理解，由此引导学生培养做事要从基础开始的脚踏实地的良好习惯。
直线的空间位置及其投影规律。
用投影图来区分直线的不同的空间位置。
复习旧课，导入新课一、直线的投影特性1.直线对一个投影面的投影特性。
2.直线在三投影面中的相对位置关系。
二、投影面平行线的投影特性1.正平线2.水平线3.侧平线三、投影面垂直线的投影特性1.正垂线2.侧垂线3.铅垂线四、例题分析六、巩固练习七、归纳小结八、布置作业，留有思考题。
学习必备 欢迎下载【复习提问 】 1、点的投影特性 ?2、已知空间点 A 的坐标为（ 20,8,5 ），空间点 B 的坐标为（ 14,14,16 ）。
（1）判别 AB 两点的相对位置？ （2）求其三面投影？【导出新课 】 初中所学关于直线的公理：两点确定一条直线，并且只能确定一条直线。
猜想一下：直线的投影特性永远是直线吗？空间两点可以决定一直线， 直线的投影的求取可以通过求取直线端点的投影来实现，空间直线段的投影一般应为直线，特殊情况投影为点。
由教师提问：启发学生思考。
学生积极回答学生思考，积极回答§ 3－ 4 直线的投影【新课开始 】 一、直线的投影特性1. 直线对一个投影面的投影特性A ●B●B●M ● A ●αA ●B ●●b●b●a ≡b ≡a ●a●教师引导学生得出结论教师归纳总结简单归纳：直线垂直于投影面，投影聚一点。
直线投影公开课教案

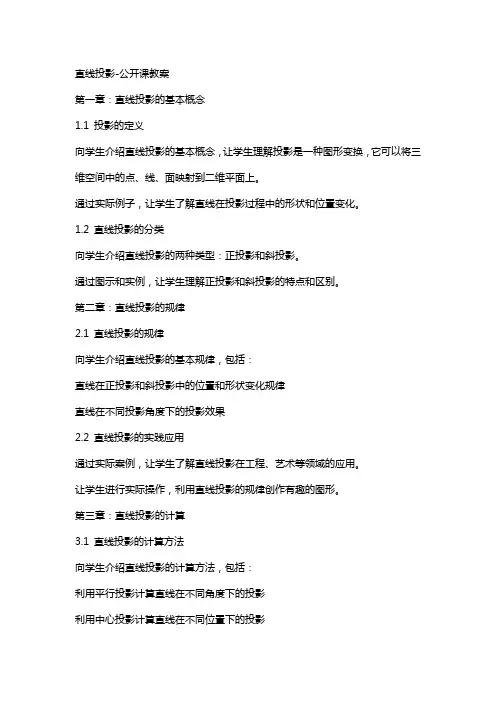

直线投影-公开课教案第一章：直线投影的基本概念1.1 投影的定义向学生介绍直线投影的基本概念，让学生理解投影是一种图形变换，它可以将三维空间中的点、线、面映射到二维平面上。
通过实际例子，让学生了解直线在投影过程中的形状和位置变化。
1.2 直线投影的分类向学生介绍直线投影的两种类型：正投影和斜投影。
通过图示和实例，让学生理解正投影和斜投影的特点和区别。
第二章：直线投影的规律2.1 直线投影的规律向学生介绍直线投影的基本规律，包括：直线在正投影和斜投影中的位置和形状变化规律直线在不同投影角度下的投影效果2.2 直线投影的实践应用通过实际案例，让学生了解直线投影在工程、艺术等领域的应用。
让学生进行实际操作，利用直线投影的规律创作有趣的图形。
第三章：直线投影的计算3.1 直线投影的计算方法向学生介绍直线投影的计算方法，包括：利用平行投影计算直线在不同角度下的投影利用中心投影计算直线在不同位置下的投影3.2 直线投影的计算练习提供一些实际问题，让学生利用所学的计算方法进行解决。
通过练习，让学生巩固直线投影的计算方法，并提高解决问题的能力。
第四章：直线投影的综合应用4.1 直线投影在工程中的应用向学生介绍直线投影在工程中的具体应用，如建筑施工图、机械设计图等。
通过实际案例，让学生了解直线投影在工程中的重要性。
4.2 直线投影在艺术中的应用向学生介绍直线投影在艺术创作中的作用，如绘画、雕塑等。
通过欣赏艺术作品，让学生了解直线投影在艺术中的魅力。
第五章：直线投影的拓展思考5.1 直线投影的创新应用向学生介绍直线投影在其他领域的创新应用，如虚拟现实、增强现实等。
通过实际案例，让学生了解直线投影在不同领域的发展前景。
5.2 直线投影的进一步研究激发学生对直线投影的兴趣，引导学生思考直线投影在其他领域的应用可能性。
提供一些研究性问题，让学生进行深入思考和探索。
第六章：直线投影的实际问题解析6.1 直线投影问题的分类向学生介绍直线投影在实际问题中的分类，如几何问题、导航问题、建筑设计等。
《机械制图》公开课教案直线的投影
《机械制图》公开课教案-直线的投影一、教学目标：1. 知识与技能：（1）让学生了解直线投影的基本概念；（2）让学生掌握直线在正投影中的特点；（3）培养学生绘制直线投影图的能力。
2. 过程与方法：（1）通过讲解、演示、练习等方法，使学生掌握直线的投影方法；（2）培养学生运用投影知识解决实际问题的能力。
3. 情感态度与价值观：（1）培养学生对机械制图的兴趣；（2）培养学生认真、细致、耐心的工作态度。
二、教学内容：1. 直线投影的基本概念；2. 直线在正投影中的特点；3. 直线投影的绘制方法。
三、教学重点与难点：1. 教学重点：直线投影的基本概念，直线在正投影中的特点，直线投影的绘制方法。
2. 教学难点：直线投影的绘制方法。
四、教学过程：1. 导入新课：简要介绍直线投影的概念及重要性。
2. 知识讲解：（1）讲解直线投影的基本概念；（2）讲解直线在正投影中的特点；（3）讲解直线投影的绘制方法。
3. 演示与练习：（1）教师演示直线投影的绘制过程；（2）学生跟随教师一起绘制直线投影图；（3）学生独立绘制直线投影图，教师巡回指导。
4. 课堂讨论：（1）学生交流绘制直线投影图的心得；（2）教师总结直线投影的绘制技巧。
五、课后作业：1. 绘制一组直线投影图；2. 总结直线投影的绘制方法及注意事项；3. 思考如何将直线投影知识应用于实际工程制图中。
教学反思：本节课通过讲解、演示、练习等形式，使学生掌握了直线投影的基本概念、特点及绘制方法。
课堂上，学生积极参与，课堂气氛活跃。
但在教学过程中，应注意引导学生思考直线投影在实际工程制图中的应用，提高学生的实践能力。
对于投影绘制过程中的难点，可以适当增加练习量，使学生更加熟练地掌握投影绘制技巧。
六、教学评价：1. 学生能熟练掌握直线投影的基本概念和特点；2. 学生能独立绘制直线投影图，且投影准确；3. 学生能将直线投影知识应用于实际工程制图中。
七、教学拓展：1. 介绍其他类型的投影图，如立体投影、曲线投影等；2. 探讨投影图在工程制图中的应用，如建筑、机械、电子等领域；3. 引导学生关注投影图的发展趋势，提高学生的综合素质。
直线的投影的教案
直线的投影学校：潞城职业高中授课教师：郑丽霞授课时间：2011年4月授课内容：直线的投影教学目标：知识目标：1.通过练习巩固直线的投影规律。
2.通过练习巩固各种位置直线的投影特性。
能力目标：能分清物体上的直线是投影面的什么线。
情感目标：培养学生的分析、判断及逻辑推理能力。
教学重点：各种位置直线的投影特性。
教学难点：能用投影特性正确判断各种位置直线。
教学方法：引导分析法、讨论法、练习法、归纳法教具准备：多媒体课件、三角板、直线教具。
教学过程：师：上节课我们一起学习了直线的投影规律和各种位置直线的投影特性，首先我们就来复习一下所学知识。
师：首先复习第一个问题，直线的投影特性。
让学生们摆出直线与投影面的三种位置关系且说明其投影规律。
一、直线的投影规律1.度量性（显实长）2.积聚性3.收缩性二、各种位置直线的投影特性：师：要求学生看直观图和投影图且摆出其直线，并填空。
生：全体学生一起看直观图和投影图摆该直线，并填空。
师生：通过上述摆直线和填空，总结出1.一般位置直线的投影特性：都倾斜于投影面，且都不反映实长。
2．投影面平行线的投影特性：一斜两平线，定为平行线，斜在那个面，平行那个面。
3、投影面垂直线的投影特性：一点两平线，定为垂直线，点在那个面，垂直那个面。
师：复习了直线的投影规律和各种位置直线的投影特性，我们现在一起做一些练习题来巩固所学知识。
[课堂练习]：（课件上显示习题）一、物体上平行线的投影分析：师：和学生一起做第一个练习题，且老师教给学生分析方法。
然后让学生做第二题和第三题，且叫学生回答。
师分析：同学们做题时必须注意两个问题1.让学生能把轴测图所分析线在三视图中找出来。
2.根据投影面平行线的投影规律分析该直线是投影面的什么线。
师设计意图：通过学生做此练习题来巩固投影面平行线的投影特性。
二、物体上垂直线的投影分析：师：让学生一起做第一个练习题，且老师教给学生分析方法。
然后让学生做第二题和第三题，且叫学生回答。
直线投影教案设计方案模板
一、教学目标1. 知识目标：（1）理解直线投影的基本概念，掌握直线在投影面上的投影规律。
（2）学会根据直线与投影面的相对位置，判断直线投影的类型（平行投影、中心投影）。
（3）掌握直线投影的计算方法和作图步骤。
2. 能力目标：（1）培养学生空间想象能力和几何思维能力。
（2）提高学生运用所学知识解决实际问题的能力。
3. 情感目标：（1）激发学生对几何学的兴趣，培养学生严谨、细致的学习态度。
（2）培养学生团结协作、共同进步的精神。
二、教学重点与难点1. 教学重点：（1）直线投影的基本概念和规律。
（2）直线投影的计算方法和作图步骤。
2. 教学难点：（1）直线与投影面的相对位置判断。
（2）直线投影的计算和作图。
三、教学过程1. 导入新课（1）通过生活中的实例，如建筑、工程等领域中的投影现象，激发学生学习兴趣。
（2）回顾平面几何中的相关知识，为直线投影的学习做好铺垫。
2. 新课讲授（1）直线投影的基本概念：投影、投影线、投影面等。
（2）直线投影的类型：平行投影、中心投影。
（3）直线投影的计算方法和作图步骤。
（4）结合实例，讲解直线投影在生活中的应用。
3. 练习巩固（1）布置课堂练习题，让学生运用所学知识解决实际问题。
（2）分组讨论，互相解答问题，提高解题能力。
4. 总结归纳（1）回顾本节课所学内容，总结直线投影的基本概念、规律、计算方法和作图步骤。
（2）强调直线投影在生活中的应用，激发学生对几何学的兴趣。
5. 作业布置（1）完成课后练习题，巩固所学知识。
（2）搜集生活中与直线投影相关的实例，进行分析和总结。
四、教学评价1. 课堂表现：观察学生在课堂上的学习态度、参与度、合作精神等。
2. 作业完成情况：检查学生完成作业的质量，了解学生对知识的掌握程度。
3. 实践应用：通过课后作业或课外活动，了解学生将所学知识应用于实际问题的能力。
五、教学反思1. 教学效果：分析学生在课堂上的学习情况，总结教学过程中的优点和不足。
《机械制图》公开课教案直线的投影
《机械制图》公开课教案-直线的投影一、教学目标：1. 让学生了解并掌握直线在投影中的基本概念和原理。
2. 培养学生正确绘制直线投影的能力。
3. 引导学生运用直线投影知识解决实际问题。
二、教学内容：1. 直线投影的基本概念2. 直线投影的绘制方法3. 直线投影的应用实例三、教学重点与难点：1. 教学重点：直线投影的概念、绘制方法和应用。
2. 教学难点：直线投影的绘制方法和应用。
四、教学准备：1. 教学PPT2. 教学图纸3. 绘图工具（如直尺、圆规、三角板等）五、教学过程：1. 导入新课（5分钟）教师通过一个实际案例，引导学生思考直线投影在工程中的重要性，激发学生的学习兴趣。
2. 讲解直线投影的基本概念（10分钟）教师通过PPT讲解直线投影的定义、分类和特点，让学生理解直线投影的基本概念。
3. 演示直线投影的绘制方法（10分钟）教师通过实际操作，演示如何根据不同角度的投影绘制直线，让学生掌握直线投影的绘制方法。
4. 练习绘制直线投影（10分钟）学生分组进行练习，教师巡回指导，纠正学生在绘制直线投影过程中可能出现的错误。
5. 应用实例分析（10分钟）教师通过PPT展示直线投影在实际工程中的应用实例，让学生了解直线投影在工程中的重要作用。
6. 课堂小结（5分钟）教师总结本节课的主要内容，强调直线投影的重要性和应用价值。
7. 布置作业（5分钟）教师布置课后作业，巩固学生对直线投影知识的掌握。
8. 课后反思（课后）教师对本节课的教学效果进行反思，为下一节课的教学做好准备。
教学评价：通过课堂讲解、练习和应用实例，评价学生对直线投影知识的掌握程度。
六、教学延伸：1. 让学生了解直线投影在不同投影面上的特点和规律。
2. 培养学生运用直线投影知识解决复杂工程问题的能力。
七、教学内容：1. 直线在不同投影面上的投影特点2. 直线投影的规律3. 复杂工程问题中的直线投影应用八、教学重点与难点：1. 教学重点：直线在不同投影面上的投影特点和规律。
直线投影-公开课教案
直线投影-公开课教案第一章：直线投影概述1.1 投影的概念解释投影的定义强调投影在数学和几何学中的重要性1.2 直线投影的分类介绍正投影和斜投影解释中心投影和平行投影的概念1.3 直线投影的基本性质讨论直线在投影中的保持不变性质探讨直线在投影中的变换性质第二章：直线投影的计算2.1 中心投影的计算方法介绍中心投影的计算步骤强调计算中的关键要素2.2 平行投影的计算方法解释平行投影的计算原理给出平行投影的计算公式2.3 直线投影的作图方法介绍直线投影的作图技巧强调作图中的注意事项第三章：直线投影的应用3.1 直线投影在工程图纸中的应用讨论直线投影在工程图纸中的重要性给出实际案例分析3.2 直线投影在建筑设计中的应用解释直线投影在建筑设计中的作用展示直线投影在建筑图纸中的应用实例3.3 直线投影在其他领域的应用探讨直线投影在其他学科领域的应用强调直线投影的广泛应用价值第四章：直线投影的实际案例分析4.1 直线投影在机械制图中的应用案例分析直线投影在机械制图中的具体应用强调直线投影在机械制图中的重要性4.2 直线投影在建筑设计中的应用案例解释直线投影在建筑设计中的具体应用展示直线投影在建筑图纸中的实际效果4.3 直线投影在其他领域的应用案例探讨直线投影在其他学科领域的具体应用强调直线投影的广泛应用价值第五章：直线投影的练习与拓展5.1 直线投影的练习题目给出直线投影的练习题目及解答强调练习题目的重要性5.2 直线投影的实际操作练习安排实际操作练习环节强调实际操作练习的重要性5.3 直线投影的拓展学习推荐直线投影相关的学习资源鼓励学生进行拓展学习第六章：直线投影与坐标系6.1 直角坐标系中的直线投影解释直线在直角坐标系中的投影原理强调坐标系对直线投影的影响6.2 非直角坐标系中的直线投影介绍非直角坐标系中的直线投影方法探讨投影变换对直线投影的影响6.3 直线投影与坐标变换解释坐标变换在直线投影中的应用给出直线投影坐标变换的实例第七章：直线投影的视觉感知7.1 直线投影与视觉感知的关系讨论直线投影对视觉感知的影响强调视觉感知在直线投影中的重要性7.2 直线投影的视图转换介绍直线投影的视图转换方法解释视图转换在直线投影中的应用7.3 直线投影的视觉错觉探讨直线投影中常见的视觉错觉分析视觉错觉产生的原因及应对方法第八章：直线投影在科学研究中的应用8.1 直线投影在物理科学中的应用解释直线投影在物理科学研究中的作用给出具体应用实例8.2 直线投影在生物科学中的应用讨论直线投影在生物科学研究中的重要性展示直线投影在生物科学中的应用实例8.3 直线投影在其他科学研究领域的应用探讨直线投影在其他科学研究领域的应用强调直线投影在科学研究中的广泛应用价值第九章：直线投影在日常生活中的应用9.1 直线投影在日常生活中的应用分析直线投影在日常生活中的重要性给出具体应用实例9.2 直线投影在艺术创作中的应用解释直线投影在艺术创作中的作用展示直线投影在艺术作品中的应用实例9.3 直线投影在其他领域的应用探讨直线投影在其他领域的应用强调直线投影的广泛应用价值强调直线投影在学习过程中的重点和难点10.2 直线投影的实践与思考鼓励学生进行直线投影的实践操作引导学生思考直线投影在实际应用中的问题10.3 直线投影的评价与反思评价学生在直线投影学习过程中的表现引导学生进行反思，提出改进措施重点和难点解析1. 第一章：直线投影概述重点关注内容：直线投影的分类和基本性质。
直线投影教案
直线投影教案教案标题：直线投影教案教案目标：1. 理解直线投影的概念和意义；2. 学会进行直线投影的计算和绘图；3. 掌握直线投影在几何问题中的应用。
教学内容：1. 直线投影的定义和基本概念；2. 直线投影的计算方法；3. 直线投影的绘图方法；4. 直线投影在几何问题中的应用。
教学步骤：引入：1. 通过展示一张建筑物的投影图，引发学生对直线投影的兴趣和思考；2. 提问学生对直线投影的理解和认识，激发他们的思考和讨论。
讲解直线投影的概念和意义：1. 介绍直线投影的定义和基本概念，如什么是直线投影、为什么需要进行直线投影等；2. 通过实际例子解释直线投影的意义和应用，如建筑设计、地图制作等。
讲解直线投影的计算方法：1. 介绍直线投影的计算方法，包括水平投影和垂直投影的计算；2. 提供示例和练习，让学生进行计算实践。
讲解直线投影的绘图方法：1. 介绍直线投影的绘图方法，包括使用尺规作图和计算机辅助绘图等；2. 演示如何进行直线投影的绘图，并让学生进行实践。
应用直线投影解决几何问题：1. 提供一些几何问题，要求学生运用直线投影的知识解决；2. 指导学生分析问题、确定解决方法，并进行解答。
总结与拓展：1. 对本节课所学内容进行总结，强调直线投影的重要性和应用；2. 鼓励学生进行更多的实践和探索，拓展他们对直线投影的理解和运用能力。
教学资源：1. 投影图示例；2. 直线投影计算和绘图的工具（尺规、计算机等）；3. 直线投影的练习题和解答；4. 几何问题的案例。
评估方法：1. 课堂练习：通过课堂练习检查学生对直线投影的计算和绘图方法的掌握情况；2. 几何问题解答：评估学生运用直线投影解决几何问题的能力。
拓展活动：1. 鼓励学生进行更多的直线投影实践，如设计自己的建筑物投影图；2. 推荐相关的几何学习资源，让学生进一步拓展对直线投影的理解。
教学反思：1. 分析学生对直线投影的学习情况，评估教学效果；2. 总结教学中存在的问题和改进的方法，为今后的教学提供参考。
直线的投影教案
《直线的投影》的教案设计【复习提问】1、点的投影特性?2、已知空间点A的坐标为（20,8,5），空间点B的坐标为（14,14,16）。
（1）判别AB两点的相对位置？（2）求其三面投影？【导入新课】初中所学关于直线的公理：两点确定一条直线，并且只能确定一条直线。
猜想一下：直线的投影特性永远是直线吗？空间两点可以决定一直线，直线的投影的求取可以通过求取直线端点的投影来实现。
【新课】§2－2－2 直线的投影一、直线的三面投影一般情况下，直线的投影仍然是直线。
特殊情况下（即直线垂直投影面），其投影积聚成一点。
求作直线的三面投影时，可分别作出直线两端点的三面投影。
然后将同一投影面上的投影（简称同面投影）连接起来，即得到直线的三面投影。
二、各种位置直线的投影特性直线在三投影面中的相对位置关系（1）投影面平行线：直线平行于一个投影面，倾斜于另两面。
（2）投影面垂直线：直线垂直于一个投影面，平行于另两面。
（3）一般位置直线：直线对三个投影面均倾斜。
1、投影面平行线（1）水平线：平行于H面，与V面、W面倾斜投影特性：水平投影ab＝AB 反映实长；正面投影a’b’//OX,侧面投影a’’b’’//OY w,且不反映实长。
（2）正平线：平行于V面，与H面、W面倾斜投影特性：正面投影c‘d’＝CD 反映实长；水平投影cd//OX,侧面投影c’’d’’//OZ,且不反映实长。
（3）侧平线：平行于W面，与V面、H面倾斜投影特性：侧面投影e’’f’’＝EF 反映实长；水平投影ef//OY h,正面投影e’f’//OZ,且不反映实长。
归纳：投影面平行线的投影特性（两平一斜）（1）在所平行的投影面上的投影为一段反映实长的斜线。
（2）其它两面投影为缩短的横线或竖线。
2、投影面垂直线（1）铅垂线：垂直于H面投影特性：水平投影积聚成一点a(b)；a’b’=a’’b’’=AB，且a’b’⊥OX轴，a’’b’’⊥OYw轴。
（2）正垂线：垂直于V面投影特性：正面投影积聚成一点c’(d’)；cd=c’’d’’=CD，且cd⊥OX轴，c’’d’’⊥OZ轴。
直线的投影教案
直线的投影教案《直线的投影》教案科目：课题：教学目的：教学重点：教学难点：教学用具：教学方法：教学计划：教学过程：请一名学生回答。
《机械识图》（劳动版就业培训教材第二版）§3－3直线的投影掌握直线段在一个投影面上的投影特性。
掌握直线段在投影面体系中的位置分类及投影特征，并能够根据给出的投影会判断空间直线的位置。
直线段的投影特性和直线段在投影面体系中的位置判定及投影特性。
直线段在投影面体系中的位置判断和投影特性。
挂图、小黑板(提前作图)启发式、讨论式教学法2课时。
第一课时讲解直线段对一投影面的位置和投影特性及投影面平行线的投影特性。
第二课时讲解投影面垂直线和倾斜线的投影特性。
第一课时一、引言：（1分钟）大家知道，空间形体都是由若干个点、线、面等几何要素组成的，比如一个简单的三棱锥，是由四个顶点、六条棱线、四个三角形的面围成的，若能熟练掌握点、直线、平面的投影特性以及它们的空间位置的判断，是更好地认识组合体的基础。
上节课我们学习了点的投影规律，现在复习回忆一下。
二、复习及作业情况讲评：（7分钟）1、点的投影规律是什么？（答案：正投影和侧投影的连线垂直于Z轴，正投影和水平投影的连线垂直于X轴，水平投影到X轴的距离等于侧投影到Z轴的距离。
）请另一名学生回答问题。
教师总结归纳。
出示小黑板（给出空间两点的两面投影求第三面投影）教师演示作图板书课题板书2、如何得到点的投影？（答案：点的投影是点，过空间点作投影面的垂线，垂足或垂线与投影面的交点就是点的投影。
）3、根据小黑板中给出的两个投影补画出另外两点的第三面投影：（请一名学生叙述作图过程）三、导入新课：（2分钟）空间任意两点的连线构成一条直线段，直线段也是零件相邻平面的交线，它们的投影组成了零件的视图轮廓。
空间直线段在投影面上的同面投影相连，就构成了空间直线在投影面上的投影。
那么，这些空间直线的投影又有何规律可循呢？又如何根据给出的投影来判断直线的空间位置呢？这节课我们就来探讨这些问题。
直线的投影教案市公开课一等奖教案省赛课金奖教案
直线的投影教案引言：投影是几何学中一个重要的概念，它在日常生活和工程设计中有广泛的应用。
而直线的投影是投影学中的一个基础知识点，深入了解直线的投影的原理和方法，对于理解三维空间中物体的投影和图形的变化具有重要意义。
本教案将介绍直线的投影的基本原理和计算方法，并辅以例题和练习，帮助学生掌握直线的投影。
一、直线的投影的概念和基本理论1.1 直线的投影的定义及作用直线的投影是指在三维空间中，直线在一个平面上的映射。
投影的作用是通过一个平面上的映射，将三维空间中的物体或图形投影到二维平面上，从而更方便地观察和理解。
1.2 直线的投影的分类直线的投影可以分为平行投影和中心投影两种形式。
平行投影是指投影线与投影面平行，中心投影是指投影线通过一个投影中心。
1.3 直线的投影的性质直线的投影有一些基本的性质，包括长度比例保持、投影线段与投影面的垂直性等。
二、直线的投影的计算方法2.1 平行投影的计算方法对于平行投影形式的直线投影，我们可以通过计算直线的投影线与投影面的交点坐标来得到投影结果。
2.2 中心投影的计算方法对于中心投影形式的直线投影，我们需要确定投影中心和投影面的位置，然后通过计算直线的投影线与投影面的交点坐标来得到投影结果。
三、直线的投影的实际应用直线的投影在日常生活和工程设计中有广泛的应用，本节将介绍一些与直线的投影相关的实际应用案例，如建筑设计、机械制图等。
四、例题和练习为了加深学生对直线投影的理解和应用，本节将提供一些例题和练习，学生可以通过计算直线的投影来巩固所学知识。
例题1：已知直线L在投影面上的投影线段长度为3cm，投影面与直线L的夹角为60°，求直线L的长度。
例题2：已知直线L与投影面的距离为5cm，直线L在投影面上的投影线段长度为4cm，求直线L与投影面的夹角。
例题3：已知直线L与投影面的距离为10cm，直线L的长度为6cm，求直线L在投影面上的投影线段长度。
综合练习：请根据所学知识，解决以下问题：1. 若直线L的长度为8cm，直线L与投影面的夹角为45°，则直线L在投影面上的投影线段长度是多少？2. 若直线L与投影面的夹角为30°，直线L在投影面上的投影线段长度为5cm，求直线L的长度。
《机械制图》公开课教案-直线的投影
《机械制图》公开课教案-直线的投影一、教学目标1. 让学生了解并掌握直线在投影中的基本概念和性质。
2. 培养学生运用直线投影的知识分析和解决实际问题的能力。
3. 提高学生对机械制图的基本技能，为后续课程打下基础。
二、教学内容1. 直线投影的基本概念2. 直线投影的性质3. 直线投影的作图方法4. 直线投影在机械制图中的应用三、教学重点与难点1. 教学重点：直线投影的基本概念、性质和作图方法。
2. 教学难点：直线投影在机械制图中的应用。
四、教学方法1. 采用讲授法，讲解直线投影的基本概念、性质和作图方法。
2. 采用案例分析法，分析直线投影在机械制图中的应用。
3. 采用互动教学法，引导学生积极参与讨论，提高实际操作能力。
五、教学过程1. 导入新课：简要介绍直线投影在机械制图中的重要性，激发学生的学习兴趣。
2. 讲解直线投影的基本概念：投影面、投影线、原线、交线等。
3. 讲解直线投影的性质：正投影、斜投影、投影变换等。
4. 讲解直线投影的作图方法：利用尺规作图、借助现代绘图软件等。
5. 案例分析：分析直线投影在机械制图中的应用，如平面图形、立体图形等。
6. 课堂练习：学生自主完成直线投影的作图练习，巩固所学知识。
8. 布置作业：布置相关练习题，巩固所学知识，提高实际应用能力。
10. 学生反馈：收集学生对课堂教学的反馈意见，了解学生掌握情况，为后续教学提供参考。
六、教学评价1. 评价学生对直线投影的基本概念、性质和作图方法的掌握程度。
2. 评价学生运用直线投影知识分析和解决实际问题的能力。
3. 评价学生在课堂练习中的表现，包括绘图技巧和思考问题的深度。
七、教学拓展1. 介绍直线投影在其他领域的应用，如建筑设计、影视制作等。
2. 探讨直线投影在现代科技发展中的新应用，如3D打印、虚拟现实等。
八、教学资源1. 准备投影仪、白板等教学设备，以便进行直线投影的演示。
2. 提供直线投影的案例素材，供学生分析和练习使用。
《机械制图》公开课教案-直线的投影
《机械制图》公开课教案-直线的投影一、教学目标：1. 让学生理解直线投影的基本概念。
2. 使学生掌握直线在正投影中的基本规律。
3. 培养学生绘制和阅读机械图纸的能力。
二、教学内容：1. 直线投影的基本概念2. 直线在正投影中的基本规律3. 直线投影的绘制和阅读三、教学重点与难点：1. 教学重点：直线投影的基本概念，直线在正投影中的基本规律。
2. 教学难点：直线投影的绘制和阅读。
四、教学方法：1. 采用讲授法，讲解直线投影的基本概念和规律。
2. 采用演示法，展示直线投影的绘制和阅读方法。
3. 采用练习法，让学生通过实际操作，巩固所学知识。
五、教学过程：1. 导入：简要介绍机械制图的基本知识，引导学生进入本节课的主题——直线的投影。
2. 新课讲解：讲解直线投影的基本概念，直线在正投影中的基本规律。
3. 演示与练习：展示直线投影的绘制和阅读方法，让学生跟随老师一起动手操作，巩固所学知识。
4. 课堂提问：提问学生对直线投影的理解和掌握情况，解答学生的疑问。
六、教学评估：1. 课堂练习：检查学生对直线投影的理解和应用能力。
2. 作业布置：布置有关直线投影的实际案例，让学生课后思考和练习。
3. 学生反馈：收集学生对课堂教学的反馈，以便对教学方法进行调整和改进。
七、教学反思：1. 反思教学内容：检查教学内容是否全面、清晰，学生是否能够理解和掌握。
2. 反思教学方法：评估所采用的教学方法是否有效，是否适应学生的学习需求。
3. 反思教学效果：分析学生的学习成果，看是否达到预期的教学目标。
八、课后作业：1. 绘制一组直线投影图，并标注出各直线的投影名称和长度。
2. 阅读一份机械图纸，找出其中的直线投影，并解释其含义。
3. 结合所学知识，分析实际工程中的直线投影问题，提出解决方案。
九、课后辅导：1. 解答学生作业中的疑问，帮助学生理解和掌握直线投影的知识。
2. 针对学生的不同学习情况，提供个性化的辅导和建议。
3. 鼓励学生积极参与课堂讨论，提高他们的学习兴趣和动力。
机械制图直线的投影公开课课件
04
直线投影基础
直线投影基本概念
投影：将三 维物体投影 到二维平面
上
投影面：投 影的平面分 为正投影面 和侧投影面
平行性：直线与投影面平行时投影 为一条直线
垂直性：直线与投影面垂直时投影 为一点
共面性：直线与投影面共面时投影 为一条直线
相交性：直线与投影面相交时投影 为一条直线或一点
05
直线投影作图方法
直线的投影作图步骤
确定投影方向：选择合适的 投影方向如正投影方向、侧 投影方向等
确定投影面：选择合适的投 影面如正投影面、侧投影面 等
机械制图：通过图形和符号 表示机械零件、部件和设备
的技术文件
添加标题
视图：从各个方向观察物体 形成不同的视图
添加标题
公差：允许尺寸和形状的偏 差范围保证零件的互换性和
装配精度
制图规范：遵循国家标准和 行业规范保证图纸的准确性
和可读性
添加标题
添加标题
添加标题
投影：将三维物体投影到二 维平面上形成二维图形
制图技术发展趋势
数字化制图：利用计算机技术进 行制图提高制图效率和准确性
虚拟现实制图：利用虚拟现实技 术进行制图实现三维立体展示和 交互操作
添加标题
添加标题
添加标题
添加标题
智能化制图：利用人工智能技术 进行制图实现自动识别、自动绘 制等功能
绿色制图：采用环保材料和工艺 进行制图降低对环境的影响和污 染
零件图中的直线投影
直线投影的基本概念 直线投影的应用场景 直线投影的绘制方法 直线投影的标注方法 直线投影的检查方法 直线投影的修改方法
直线投影-教案
章节题目§ 2－3 直线的投影授课时数 1 授课方法讲授、讨论与练习相结合授课时间月日教学手段结合多媒体授课班级【教学目标】知识目标：能力目标：情感目标：【教学重点】【教学难点】1、掌握直线的投影以及不同空间位置直线的投影规律。
2、运用直线的投影规律画出空间直线的投影。
1、通过练习具有能够用投影图想象空间直线位置的能力。
2、具有在形体上区别不同位置棱线的能力。
通过点、线、面这一系列基础内容的教学，使学生懂得对基础元素的了解与掌握程度会直接影响到对整个形体的理解，也由此引导学生培养做事要从基础开始的踏踏实实的良好习惯。
直线的空间位置及其投影规律用投影图来区分直线的不同的空间位置【复习提问】时间: （5分钟）点的投影是什么，怎样表示空间的一个点？1、点的投影还是点。
2、空间的一个点可以用坐标表示3、（X，Y，Z）（x,y,z）点的投影规律是什么？• a’a⊥“ox”轴；• a’a”⊥“oz”轴；• aXa=a”Za。
空间两点的相对位置比较由教师提问：启发学生思考由学生回答a'a"OYhzaxaaYwXZa'a"OYhzaxaaYwXZb"b'bX坐标——比左右：A 在左、B在右Z坐标——比上下：A 在上、B在下Y坐标——比前后：A 在前、B在后1、点的投影还是点2、点的投影规律3、空间点的位置比较教师归纳重点内容【导出新课】时间：（3分钟）利用CAXA制造工程师软件，给学生展示下面的几何体，引导学生观察几何体的棱线，分析几何体上不同的棱线的不同的空间位置。
学生观擦：间形体虽然复杂，但都是有基本几何元素构成的，物体就是由顶点、棱线和面构成的，要掌握空间形体的投影我们要继续了解构成形体的元素棱线，我们先研究棱线也就是直线的投影。
教师总结：【教学内容】时间：（5分钟）§2－3 直线的投影一、直线的投影导入：初中所学关于直线的公理：两点确定一条直线，并且只能确定一条直线。
2-4直线的投影(公开课)
（1）水平线——与H面平行，与V、W面倾斜； （2）正平线——与V面平行，与H、W面倾斜； （3）侧平线——与W面平行，与V、H面倾斜。 2、投影面垂直线
——与一个投影面垂直（必与另两个平行）的直线。 （1）铅垂线——与H面垂直，与V、W面平行； （2）正垂线——与V面垂直，与H、W面平行； （3）侧垂线——与W面垂直，与V、H面平行。 3、一般位置直线
求分点C 的投影。
b
c
a
X
b c
a
2.4.3 一般位置线段的实长及其与投影面的夹角
求解一般位置线段的实长及倾角是求解画法几何综合题时经 常遇到的基本问题之一，而用直角三角形法求解实长、倾角又 最为方便简捷。
(a) 直观图
(b) 利用水平投影求实长
(c) 利用正面投影求实长
[例题2.4] 已知线段AB的水平投影ab和点B的正面投影b'(如图 2-23(a)所示)，线段AB与H面的夹角 =30°，求出线段AB的正 面投影a'b'。
第2章 正投影基础
2.4 直线的投影
2.4.1 各种位置直线的三面投影 2.4.2 直线上点的投影 2.4.3 一般位置直线的实长及其与投影面的夹角
2.4 直线的投影
直线的投影——直线上任意两点同面投影的连线。 直线的投影仍为直线，特殊情况下为一点。
C A
类似性a
B D
b
积聚性
c(d)
H
2.4.1 各种位置直线的三面投影
ab
YW
3、一般位置直线
Z
Z
b
a
b
B b
a
b
a
直线的投影教学设计方案
一、教学目标1. 知识目标：理解直线投影的概念，掌握直线在平面上的投影方法。
2. 能力目标：培养学生观察、分析、解决问题的能力，提高学生的空间想象力。
3. 情感目标：激发学生对数学学习的兴趣，培养学生的团队合作精神。
二、教学重难点1. 教学重点：直线投影的概念、直线在平面上的投影方法。
2. 教学难点：空间想象力、直线与平面相交的情况。
三、教学过程1. 导入新课通过展示生活中直线投影的实例，如影子、建筑物在地面上的投影等，激发学生的兴趣，引导学生思考直线投影的本质。
2. 新课讲授（1）直线投影的概念：直线在平面上的投影是指将直线上的点投影到平面上，得到一条线段。
（2）直线在平面上的投影方法：①平行投影：将直线沿一个方向投影到平面上，得到的投影线段与原直线平行。
②垂直投影：将直线垂直于平面投影到平面上，得到的投影线段与原直线垂直。
③斜投影：将直线沿一个与平面不垂直的方向投影到平面上，得到的投影线段与原直线不平行也不垂直。
（3）直线与平面相交的情况：①直线与平面相交：直线上的点全部投影到平面上，得到的投影线段与原直线重合。
②直线与平面平行：直线上的点在平面上的投影形成一个与原直线平行的线段。
③直线与平面垂直：直线上的点在平面上的投影形成一个与原直线垂直的线段。
3. 课堂练习（1）判断直线与平面的位置关系。
（2）求直线在平面上的投影。
（3）计算直线与平面所成的角。
4. 课堂小结回顾本节课所学内容，总结直线投影的概念、方法及直线与平面相交的情况。
5. 课后作业（1）完成课后练习题。
（2）思考直线投影在生活中的应用。
四、教学评价1. 课堂表现：观察学生参与课堂活动的积极性，了解学生对直线投影概念的理解程度。
2. 作业完成情况：检查学生课后作业的完成情况，了解学生对直线投影方法的掌握程度。
3. 课后反馈：收集学生对本节课的意见和建议，不断改进教学方法。
《机械制图》公开课教案-直线的投影
《机械制图》公开课教案[课题] 直线的投影（一）[教学目标]一、知识目标1、掌握直线的投影特性和三面投影；2、掌握各种位置直线在三投影面体系中的投影特性和求作方法。
二、能力目标能根据投影正确判断直线段的空间位置。
三、素质目标自觉培养学习能力，学会学习，善于学习，温故知新，举一反三。
[教学重点]直线的三面投影、各种位置直线的投影特性，画直线投影的方法。
[难点分析]直线的命名与空间位置的判别。
[分析学生]1、本次课中，一般位置直线在三个投影面上的投影均是倾斜线，投影长度均小于实长，学生学习时会费点力气；其余内容按学生已有的知识水平，困难不大。
2、画直线的投影，基础在点的投影，学生有这个能力。
3、难点在于直线的空间位置多样化，初学者对空间直线的各种位置、命名不易把握，容易产生混淆和初记困难。
在教师讲授、演示的基础上，仍需学生通过自己借助于铅笔等直观道具演示观察，来强化感性认识，同时进行反复练习，达到熟练掌握。
[教学方法] 讲练法、演示法、归纳法。
[教学准备] 多媒体课件，圆规、三角板、直杆。
[教学安排] 1课时（45分钟）。
[教学步骤] 讲课与演示交叉进行，讲课与练习交叉进行，最后进行归纳。
[教学过程]Ⅰ、复习旧课（3分钟）1、简述点的投影规律，画点的投影方法，判断重影点的可见性。
2、讲评作业批改情况。
3、提问教材P75思考题5、6。
Ⅱ、导入新课直线的投影是平面投影的基础，也是学习平面立体投影的基础。
Ⅲ、新课教学（38分钟）一、直线的三面投影根据“两点决定一条直线”的几何定理，在绘制直线的投影图时，只要作出直线上任意两点的投影，再将两点的同面投影连接起来，即得到直线的三面投影。
安排学生进行习题集P．26题3—6中1、2小题练习。
二、直线的投影特性教师结合教具演示，讲授直线倾斜于、平行于、垂直于投影面三种情况的投影特性；穿插进行三种情况的演示。
归纳总结直线的投影特性：直线倾斜于投影面，投影变短线；直线平行于投影面，投影实长现；直线垂直于投影面，投影聚一点。
《机械制图》公开课教案直线的投影
《机械制图》公开课教案-直线的投影一、教学目标：1. 理解直线的投影概念，掌握直线在三维空间中的正投影、斜投影。
2. 学会使用画图工具和绘图技巧，能够准确地绘制直线投影。
3. 培养学生的空间想象能力和绘图能力。
二、教学内容：1. 直线投影的基本概念2. 直线在三维空间中的正投影、斜投影3. 直线投影的绘制方法与技巧三、教学重点与难点：1. 教学重点：直线投影的概念，直线在三维空间中的正投影、斜投影。
2. 教学难点：直线投影的绘制方法与技巧。
四、教学方法与手段：1. 采用讲授法、实践法、讨论法相结合的教学方法。
2. 使用多媒体课件、模型、绘图板等教学手段。
五、教学过程：1. 导入新课：通过展示实际工程图纸，引导学生关注直线投影在工程中的应用，激发学生的学习兴趣。
2. 理论讲解：讲解直线投影的基本概念，直线在三维空间中的正投影、斜投影。
3. 实践操作：学生分组进行直线投影的绘制练习，教师巡回指导。
4. 讨论与提问：学生展示自己的作品，互相评价，教师提问，解答学生疑问。
5. 总结与布置作业：总结本节课的学习内容，布置相关练习题目，巩固所学知识。
六、教学评价：1. 学生能够准确地理解和运用直线投影的概念。
2. 学生能够熟练地使用绘图工具和技巧，正确地绘制直线投影。
3. 学生能够通过讨论和提问，深入理解直线投影的原理和应用。
七、教学资源：1. 多媒体课件：包括直线投影的图片、视频和动画等。
2. 模型：三维直线模型，可以帮助学生直观地理解直线投影的概念。
3. 绘图板：学生可以利用绘图板进行直线投影的绘制练习。
八、教学反思：在课后，教师应认真反思本节课的教学效果，包括学生的参与度、理解程度和掌握程度。
教师还应根据学生的反馈和自身的教学经验，不断调整和改进教学方法和手段，以提高教学质量和学生的学习效果。
九、课后作业：1. 绘制一组直线投影，包括正投影和斜投影。
2. 分析一组工程图纸中的直线投影，解释其含义和作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
可编辑
情感态度与 培养学生做事要从基础开始，脚踏实地的良好习惯。 价值观：
【教学重点】 垂直线的空间位置及其投影特性。
【教学难点】 复习导入：
用投影图来区分直线的不同的空间位置。 师问：1、猜想一下：
直线的投影特性永远是直线吗？ 2、上节课所学的平行线可以分几种位置平行线？都有
学生思考 认真回答 问题
什么特性？
（1）在所垂直的投影面上的投影积聚为一点。
（2）其它两面投影为横线或竖线 ，且反映实长。
可编辑
精品
二、巩固练习：
习题集 P21 页题 1。 三、小结
正垂线（垂直于V面） 投影面垂直线 侧垂线（垂直于Ｗ面）
铅垂线（垂直于Ｈ面） 投影面垂直线的判断技巧：两平一点具备垂直线的特性，再看 点在哪个投影面，在V面就是正垂线；在H面就是铅垂线；在W 面就是侧垂线
新授：
§2－2 垂直线的投影
投影面垂直线：直线垂直于一个投影面，平行于另两面。
一、投影面垂直线的投影特性
图为课本 P37 页表 2-2
分析图总结：
正垂线—垂直于 V 面，而平行于另两面。 侧垂线—垂直于W面，平行于另两个面。 铅垂线—垂直于H面，平行于另两个面。
归纳：投影面垂直线的投影特性（两平一点）
精品
机械制图教案
授课人：严细红
章节
§2－2 投影面垂直线
授结合
授课班级 13 春机电 1 班
【教学目标】 知识与技能：
1、掌握用投影图来区分直线的不同的空间位置 2、掌握垂直线在三投影面体系中的投影特性。
过程与方法： 1、通过练习具有能够用投影图想象空间直线位置的能力。 2、具有在形体上区别不同位置棱线的能力。
