西门子阀门定位器操作手册压电阀介绍：1引言传统的气动阀中大量使用了电磁铁作为电一机械转换级，其把电控制信号转换为机械的位移，推动阀芯，实现气路的切换或气体压力、流量的比例控制。
作为电一机械转换级的电磁铁有价格低廉，操作使用方便等优点；但其也有很多缺点：如功耗大、响应速度不够快、存在发热及有电磁干扰等。
把压电材料的电一机械转换特性引入到气动阀中，作为气动阀的电一机械转换级，这是一项不同于传统气动阀的全新技术。
采用了压电技术的气动阀在性能上有着传统气动阀无可比拟的优势。
2、压电效应简介对于晶体构造中不存在对称中心的异极晶体，加在晶体上的张紧力、压应力或切应力，除了产生相应的变形外，还将在晶体中诱发出介电极化或电场。
这一现象被称为正压电效应；反之，若在这种晶体上加上电场，从而使该晶体产生电极化，则晶体也将同时出现应变或应力，这就是逆压电效应。
两者通称为压电效应。
1880年居里兄弟发现了电气石的压电效应，从此开始了压电学的历史。
压电式气动换向阀即是利用压电逆效应而研制的。
3、压电技术在气动阀中的应用1、微型直动式换向阀利用压电材料在电场作用下的变形，来实现气动阀阀口的开启和关闭，这样就可以做成微型直动式换向阀。
如下图所示的微型二位三通换向阀， 1 口为进气口，2 口为输出气口，3、口为排气口，阀中间的弯曲部件为压电材料组成的压电片。
当没有外加电场作用时，阀处于：图1状态：进气口关闭，输出气口2经排气口3通大气。
当在压电阀片上外加控制电场后，压电阀片产生变形上翘，上翘的压电阀片关闭了排气口3,同时进气口1和输出气口2连通。
这样就完全实现了传统二位三通电磁换向阀的功能。
图1 图22、压电式电气比例调压阀压电材料的变形量正比于施加在其上的电场强度，禾U用这一特点，可以开发出比例调压阀。
女口图3所示，施加不同的控制电压到压电阀片上，压电阀片产生不同的弯曲变形量，这样就在进气口1与输出气口2之间及输出气口2与排气口3之间形成不同的气流阻力，从而在输出气口2 的得到不同的气体压力。
西门子阀位标定
下面介绍西门子阀门定位器的自动手动初始化步骤：
保证入口空气压力位1.4-7bar，对于一台新的阀门定位器，上电后显示如下：
1.自动初始化步骤
初始化过程中的5步具体含义如上图，在此期间无需任何操作。
2.手动初始化步骤
备注：对于手动初始化，只有在少数个别情况下使用。
对于大多数应用，均使用自动初始化即可
3.当完成初始化后可以通过恒流源或画面控制阀的动作，观察是否一一对应。
下面介绍画面控制
弹出下面对话框
由于RH二级泵调节阀为气闭阀，所以此处输入的数值表示的是关度，即
当此处设定0时，阀门定位器显示为0，现场的标尺为100；
当此处设定25时，阀门定位器显示为25，现场的标尺为75；
当此处设定50时，阀门定位器显示为50，现场的标尺为50；
当此处设定75时，阀门定位器显示为75，现场的标尺为25；
当此处设定100时，阀门定位器显示为100，现场的标尺为0；
通过此观察当设定值与现场标尺的数值是否一样，允许误差为3度，但全开全关必须能到位。
西门子定位器调整步骤
西门子定位器调整步骤一、调试前准备工作1接汽源，再接电源，将电流给到4mA以上2如定位器没有调试过，这时显示屏中应出现P进入组态，先按“+”再同时按“—”，反之相同，看阀门的最大点或最小点。
3看最小点应在5-9之间，不对调定位器的黑色齿轮。
看最大点应不超过95，调最小点尽量接近5.4用“+”、“—”键将阀门行程调到50%，调试前准备工作完成。
注意：如果定位器调试过必须清零，清零步骤为：按手键进入(新出的为50，最初的为55)，再按“+”5秒出现OCAY，再按手键5秒，出现C4抬手出现P，进入组态后调试步骤同以上2、3、4相同。
二、初始化的调校步骤Ⅰ、执行机构的自动初始化注：自动初始化前一定要正确设定阀门的开关方向！否则初始化无法进行！1.正确移动执行机构，离开中心位置，开始初始化。
直行程选择：；角行程选择：，用“+”，“—”键切换；2.短按功能键，切换到第二参数：显示：或，用“+”，“—”键切换；注：这一参数必需与杠杆比率开关的设定值相匹配。
3．用功能键切换到参数三，显示如下：显示：如果你希望在初始化阶段完成后，计算的整个冲程量用mm 表示，这一步必须设置。
为此，你需要在显示屏上选择与刻度杆上驱动钉设定值相同的值。
4．用功能键切换参数四，显示如下：显示：5．下按“+”键超过 5 秒，初始化开始显示：初始化进行时，“RUN1”至“RUN5”一个接一个出现于显示屏下行。
注：初始化过程依据执行机构，可持续 15 分钟。
有下列显示时，初始化完成。
在你短促下压功能键后，出现显示：通过下按功能键超过 5 秒，退出组态方式。
约5 秒后，软键显示将出现。
松开功能键后，装置将在Manual 方式，按功能键将方式切换为AUTO，此时可以远控操作。
Ⅱ、执行器手动初始化利用这一功能，不需硬性驱动执行机构到终点位置即可进行初始化。
杆的开始和终止位置可手工设定。
初始化剩下的步骤（控制参数最佳化）如同自动初始化一样自动进行。
西门子控制阀初始化方法
西门子定位器的初始化在工作一段时间后，也会发生“零点漂移”现象，需要做初始化。
一、操作面板介绍打开外盖后可以看到如图的结构：图 1 西门子阀门定位器的初始化其中，“3”为显示屏，两排LCD显示，每排符号的组成不同。
上排为7段字符显示下排为14段字符显示。
显示取决于可选择的模式。
“5”为3个输入键，自左至右分别是“模式”，“下降”和“上升”按键。
一、初始化初始化有两种方式：自动初始化和手动初始化。
这里讲得是自动初始化。
连接相应的电流或电压源。
确保管路无介质运动（因为在初始化期间，阀门开度不受PLC控制）。
通过图的操作让定位器工作在组态模式下，并通过“模式”键定到“4.INITA”参数上。
对于新安装的定位器，通电后初始状态是“手动操作”（P manua1）模式，显示屏上一行显示当前电位计的百分比电压值（P），例如“P 37.5”，显示屏下行“NOINI”在闪烁，显示：。
通过和键移动执行机构达到每一个最终位置，来检查机械装置是否可在全部调整范围内自由移动。
现在移动执行器，使杆达到水平位置，显示屏将显示一个介于P48.0 到P52.0 之间的值。
如果不是这种情况，调整磨滑动离合器，直到杆水平并显示“P50.0”时。
确切的说，你达到了这一值，定位器能测定的位移将更精确。
图2 改变操作模式接着初始化按图执行自动初始化。
图 3 自动初始化完成后，短按“模式”键，回到组态模式，再长按“模式”件超过5s，软件版本显示，这时定位器处于“手动”模式。
再按“模式”键回到自动状态。
整个初始化过程结束！KRONES超净灌装机上用的都是直行程，在做初始化的过程中，不要改动参数。
平时可做好参数的备份（部分定位器盒子里有一张A4纸，写有KRONES的参数）。
因为大部分参数都是西门子的“工厂设置”，所以只记下KRONES修改的参数即可。
进料阀Q100的非出厂设置参数（以广州2线为例，表）：表 1 定位器参数备份如想进一步设定参数，请见相关手册，但需要注意在进入组态模式后，阀的开度处于固定状态。
西门子智能阀门定位器说明书
附录SIPART PS2 6DR5xxx-xx 散页“操作－简要说明”27 参数名 显 示 功 能 参数值 单位 出厂设定 用户设定执行器类型额定反馈角适当地设定选择器（7）变送比率（见部件图）阀杆范围（任意设定）当使用时，在执行器上设置的值必须与反馈杠杆相匹配驱动杆必须设定在执行器的行程值上，如果这个值不在刻度上，则设定到下一个较大一档刻度值初始化（自动）初始化（手动）设定电流范围方向设定点 上升 下降设定分程范围的起始点设定分程范围的结束点设定斜率上升点设定斜率下降点设定点功能 线性 等百分比1:25,1:33,1:50 反向等百分比1:25,1:33,1:50 可自由调节转折点设定在 0%控制器的死区行程下限值行程上限值行程标定 至机械杠杆 到流量行程方向显示 上升 下降行程“紧密关闭” 无 仅有顶端 仅有底端 顶和底都有紧密关闭值，底端紧密关闭值，顶端BI1功能 无 仅有信息 组态锁定 组态锁定和手动 驱动阀到上限位置 驱动阀到下限位置 移动行程锁定BI2功能 无 仅有信息 驱动阀到上限位置 驱动阀到下限位置 移动行程锁定报警功能 无 A1＝最小，A2＝最大 A1＝最小，A2＝最小 A1＝最大，A2＝最大报警1的临界响应值报警2的临界响应值报警输出功能 故障 故障＋非自动 故障＋非自动＋BI （“＋”指逻辑或操作）对于故障信息的监视时间“控制偏差”对于故障信息的临界响应值“控制偏差”对于整个行程的限位值对于方向改变的限位值对于停止监视末端的限位值，底部对于停止监视末端的限位值，顶部监视死区的限位值预设定（出厂设定）“no ”未激活“Strt ”工厂设定起动后，按住此键5秒“oCAY ”工厂设定完成后出现此显示 警示：预设定结果在“非初始化” Turn （角行程执行器） WAY （直行程执行器） LWAY （无正弦修正的直行程执行器） Ncst （带NCS 的角行程执行器） -ncst （相同，改变作用方向） 度数33 90 90。
西门子定位器调校作业指导书

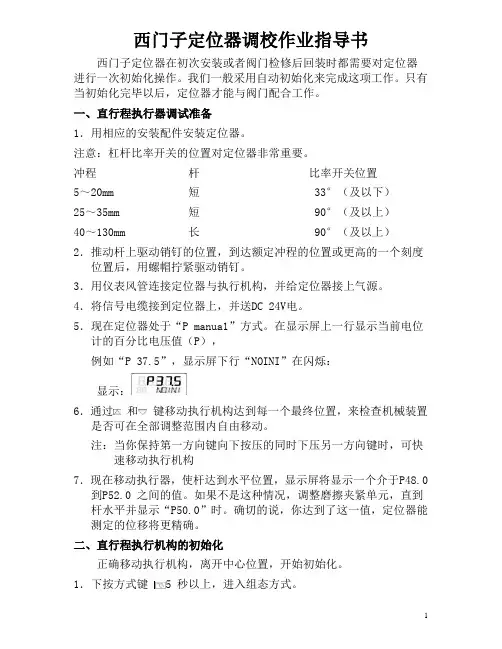

西门子定位器调校作业指导书西门子定位器在初次安装或者阀门检修后回装时都需要对定位器进行一次初始化操作。
我们一般采用自动初始化来完成这项工作。
只有当初始化完毕以后，定位器才能与阀门配合工作。
一、直行程执行器调试准备1．用相应的安装配件安装定位器。
注意：杠杆比率开关的位置对定位器非常重要。
冲程杆比率开关位置5～20mm 短 33°（及以下）25～35mm 短 90°（及以上）40～130mm 长 90°（及以上）2．推动杆上驱动销钉的位置，到达额定冲程的位置或更高的一个刻度位置后，用螺帽拧紧驱动销钉。
3．用仪表风管连接定位器与执行机构，并给定位器接上气源。
4．将信号电缆接到定位器上，并送DC 24V电。
5．现在定位器处于“P manua1”方式。
在显示屏上一行显示当前电位计的百分比电压值（P），例如“P 37.5”，显示屏下行“NOINI”在闪烁：显示：6．通过和键移动执行机构达到每一个最终位置，来检查机械装置是否可在全部调整范围内自由移动。
注：当你保持第一方向键向下按压的同时下压另一方向键时，可快速移动执行机构7．现在移动执行器，使杆达到水平位置，显示屏将显示一个介于P48.0 到P52.0 之间的值。
如果不是这种情况，调整磨擦夹紧单元，直到杆水平并显示“P50.0”时。
确切的说，你达到了这一值，定位器能测定的位移将更精确。
二、直行程执行机构的初始化正确移动执行机构，离开中心位置，开始初始化。
1．下按方式键 5 秒以上，进入组态方式。
显示：2．通过短按方式键，切换到第二参数。
显示：或注：这一参数必需与杠杆比率开关的设定值相匹配。
3．用方式键切换到下列显示如果你希望在初始化阶段完成后，计算的整个冲程量用mm 表示，这一步必须设置。
为此，你需要在显示屏上选择与刻度杆上驱动钉设定值相同的值。
4．用方式键切换到如下显示：5．下按键超过5 秒，初始化开始显示：初始化进行时，“RUN1”至“RUN5”一个接一个出现于显示屏下行。
西门子SP2定位器自动、手动初始化
西门子SP2定位器自动、手动初始化1.正确连接气管和线路，定位器未初始化时显示，将定位器90°或33°选择杆推至90°位置，并将定位器内部选择开关旋转至90°。
2.长按键大于5秒，进入组态模式，显示参数1--，按键一下，将参数1改为。
3.通过按键一下由参数1进入参数2,显示为--，更改90°控制完成。
4.通过按键一下由参数2进入参数4，显示为，长按键大于5秒，直至显示，开始自动初始化。
5.自动化过程会经过步，最后完成显示。
注意：1、如果在停止，则是退回第1步界面，通过或键将阀门开至50%左右，进入第4步重新开始初始化；2、如果在停止，出现，则通过调节滚轮将显示开度调节至5-10或85-95之间，然后退回第1步界面，通过或键将阀门开至50%左右，进入第4步重新开始初始化；6.通过按键一下返回参数4，再通过长按键大于5秒返回手动操作界面，再通过按键切换自动操作模式。
至此完成自动初始化。
注意：1、如果自动初始化完成后发现运动方向与自己的要求相反（如给定20ma实际对应开度为最小，而我们要求20ma对应开度最大），则进入参数7，通过或键改变设置。
2、如果自动初始化完成后发现开度显示（反馈）的变化与自己的要求相反（如阀门开至最小开度时实际显示100%，而我们要求阀门开到最小时显示0%），则进入参数8，通过或键改变设置。
1.正确连接气管和线路，定位器未初始化时显示，将定位器90°或33°选择杆推至90°位置，并将定位器内部选择开关旋转至90°。
2.长按键大于5秒，进入组态模式，显示参数1--，按键一下，将参数1改为。
3.通过按键一下由参数1进入参数2,显示为--，更改90°控制完成。
4.通过按键两下由参数2进入参数5，显示为，长按键大于5秒，直至显示.5.第4步后会马上显示，通过按键将阀门开至最大位置，按键一下会显示，在通过按键将阀门开至最小位置，再按键一下，开始初始化。
西门子 PS2 定位器閥門基本安装与初始设置指南说明书
1/7偉群國際有限公司Wilson-International Co.一、 接線方式：A. 4-20 mA 輸入接線方式 【電源及信號】2/7偉群國際有限公司Wilson-International Co.3/7偉群國際有限公司Wilson-International Co.B. 4-20 mA 輸出接線方式 【信號】C. Alarm module 輸出接線方式4/7偉群國際有限公司Wilson-International Co.二、 定位安裝1. 將定位器配合耦合件安裝於閥體上。
2. 接氣管：以雙動氣壓缸為例，上方氣孔(Y1)及下方氣孔(Y2)分別接至Actuator的兩側氣管。
中間氣孔為壓縮空氣之氣源孔，壓縮空氣應先經「過濾器」後才接入。
三、 定位器「離合器零點位置」調整方式1. 文內提及之各部名稱的相關位置請參考下圖之代號：「顯示器」 (3) 「操作鍵」（5）「齒輪比選擇桿」(8) 「離合器調整輪」(9)5/7偉群國際有限公司Wilson-International Co.2. 需要執行「齒輪零點位置」的時機： a. 新安裝的定位器：「齒輪零點位置」的調整應於「組構」前先完成之。
b. 舊閥門：若因故轉動過「離合器調整輪」(9)，也應先調整「齒輪零點位置」再行「組構」。
3. 步驟：a. 通電：依需要接通電氣信號（二線式）或電源（四線式）。
【請參閱一.接線方式】此時顯示器(3)應為「未啟始」狀態。
「未啟始」狀態：如右圖；上方顯示以 “P” 帶頭的原始信號。
下方顯示 “NOINI” 表示尚未啟始。
如果不是在「未啟始」狀態，C5以後的軟體版本會在轉動「離合器調整輪」(9)之後自動成為「未啟始」狀態。
或者可以進入「組構模式」後，將參數55設為「未啟始」狀態（參見參數設定說明），並應回到操作模式。
b. 設定「齒輪比選擇桿」(8)：上下衝程的閥門：如Globe Valve 、應將「齒輪比選擇桿」(8)推向下（33°）。
西门子PS2阀门定位器操作指南
西门子PS2阀门定位器操作指南一、准备工作:1.按照操作说明书将PS2与阀门连接.2.检查并确认电路和气路的连接.3.通电（4—2OmA电流供电）.4.口禁止电压供电.二、初始化：没有经过初始化的定位器，接入电流信号后，1CD屏幕右下方出现闪烁细体"NOINI”字母。
此在没有做初始化时按上升键或下降键可以使执行机构动作，1CD屏幕能显示粗黑字体Pxx.X前,首先要做到按上升键使阀杆上升到最高，1CD屏幕显示的数值大约在P85~95%之间,按下降键；使阀杆下降到最低，1CD屏幕显示的数值大约在P5~10%之间，在中间的过程中不能出现P——.--情况，否则需要做一系列的调整。
（一）以直行程调节阀为例:调节阀杠杆行程V20mm（阀门开度），气开阀.如下；选择反馈角度33°、量程V=20mm和90°、量程＞=20mm,分别利用调节轮和反馈杆长度调整PS2的零点和量程。
PS2定位器与阀体固定前,先将反馈杠杆支点调整并固定在反馈杆上刻有33。
、15、20一侧的20位置左右,U形定位槽与反馈支点配合使用，并与阀体固定.⑴确定定位器内的33。
/90°切换开关置于33。
位置，互锁齿轮置于33。
（黄颜色）（可参阅与定位器一起提供的资料）。
⑵通电、通气后，按手键（组态键）＞5秒，则会出现1.YFCT上方黑体显示WAY、再按一下出现2.YAG1,上方黑体显示33°,每按一下出现下一个新的参数值。
需要给定位器内的程序赋值；参数1设置在WAY,参数2设置在33°,参数3设置在20Inmoa.将一字螺丝刀（4mm宽）插入黄颜色轮夹紧轮齿轮状部件内部，向右拨动，松开夹紧装置，向左或者向右转动耦合调节轮，阀杆位移指针指向阀位刻度0%左右时，（与下降键配合使用），使量程下限（液晶显示）在5%~10%左右，并记录其数值为PUb.按上升键,使阀杆指针指向阀位刻度100%左右，使量程上限（液晶显示）数值连续上升不出现---------- 的越限符号。
西门子阀门定位器故障分析解答图文结合
信号不变，无法进行初始化。
手动调整阀旳开度时，P开度值不变。但是 阀门动作。 解答：诊疗为反馈没有连接好，重新拧紧位 置反馈旳小螺钉后，问题处理
图 文 结 合
一 目 了 然
问题：直行程阀门定位器，双作用。阀 门定位器无法初始化，第一步无法经过
解答：发觉气路连接错误，将进 气接到定位器出口位置上。改正 后，初始化正常。使用正常。
直至液晶屏出现下列，
P开度值后约为6～9之
间旳读数即可
假如在自动初始化过程中，第二步 出现下列故障显示
调整过程为，调整下列黑色波轮，微调水平
直至液晶屏出现下列，
P开度值后约为90～95之
间旳读数即可
退出后，重新初始化即可 假如在自动初始化过程中，第三步出现下列故障显示
经过外6角或梅花螺钉，调整下列位置。双作用定位器有 两个。 但此排气量不提议调整。常规出重新初始化。
图 文 结 合
一 目 了 然
问题：定位器不定时旳产生噗哧噗哧旳 声音，产生阀震。
解答：这是因为气路漏气造成。检测定位器 出口气路及执行机构磨头位置。经过肥皂水， 检测泄漏处，从而进行密封。问题处理
图 文 结 合
一 目 了 然
假如在自动初始化过程中，第二步出 现下列故障显示
调整过程为，调整下列黑色波轮，微调水平
图文结合
一目了然
问题:角行程，双作用定位器，初始化 正常，但是只在45度角度以内动作。也就 是说在0～45度以内旋转，相应0～100％， 或者在45～90度以内旋转，相应0～100％
解答:定位器部分参数被修改正。进入参数P55,恢复工厂设置。 重新初始化，问题得到处理。
问题：1,位置反馈模块怎样输出信号？2, 位置反馈模块输出 信号为3.8mA，不随输入信号变化？3, 位置反馈没有输出信 号？ 解答：1,加接24VDC电源，串接在线路中输出；2,位置反馈模 块与主板旳连接件没有紧密配合；3,24VDC旳电源极性接反. 没有紧密连接，指旳是反馈模块旳电缆没有接入到主板或者没 有接触好，如下图
西门子智能定位器调试说明
西门子智能定位器调试说明:SＩPART PS２电气定位器用来控制气动直行程或角行程执行机构如下图:角行程ﻫ直行程一、智能定位器功能图:说明:1、①机侧凝结水补充水箱出口调门为单作用定位器,反馈:６1-ZI+;62—ZI－;②当失信号时阀门全开③操作时按“＋”健阀门向关方向走,按“—"健阀门向全开方向走(与说明书上相反)、(单作用铭牌)２、炉侧磨煤机入口冷热风调门为双作用定位器,(双作用铭牌)3.炉侧磨煤机入口冷热风调门为双作用定位器接线原理图:二、校验与调整1、参数设置:(定位器上有三个按键:小手形、“＋”健、“—健”)自动模式(MAN手动)阀门实际开度指令开度１.1按住功能键(小手形)５秒后就可以进行参数设置1.２西门子智能定位器共有5５组参数,+"与“—”健可在一组参数中进行选择,选择完了可以按一下功能键进入第二组参数得设置,若上一个参数有误,可以按功能键得同时按住“－”健,回到上一个参数进行设置。
1。
3 组态:以下几个参数就是经常用到得,具体请参考说明书上得组态表、ＹFCT(参数组号①)执行器类型:直行程选WＡY,角行程选TＵRN(本厂机侧得凝结水补充水箱出口调门与炉侧得磨煤机入口冷热风调门都为直行程)YＡGL②额定反馈角度:一般情况下直行程３３度,角行程9０度,(本厂本厂机侧得凝结水补充水箱出口调门与炉侧得磨煤机入口冷热风调门都为直行程,但选得就是９0度,具体应该瞧反馈杆得长度,短杠杆33度得长度为:5/１0/1５/２0mm,短杠杆９０度得长度为:2５/30/35mｍ,长杠杆９0度得长度为:４0/5０／60／70/９0/１１0/１30mm)INITＡ④初始化(自动)SDＩＲ⑦给定方向:上升RIＳＥ,下降FAILYDIR(38)操作变量显示:上升ＲISE,下降FAＩL。
同时改变SDIR与ＹDIR这两组得参数可以改变执行器得动作方向。
2、西门子智能定位器初始化步骤:2、1接通4－20mA输入信号,现在定位器处于手动模式“MAN",在定位器显示窗口上方显示得为电位计得电压百分数,例如:“Ｐ12。
西门子定位器调整步骤
西门子定位器调整步骤一、调试前准备工作1接汽源，再接电源，将电流给到4mA以上2如定位器没有调试过，这时显示屏中应出现P进入组态，先按“+”再同时按“—”，反之相同，看阀门的最大点或最小点。
3看最小点应在5-9之间，不对调定位器的黑色齿轮。
看最大点应不超过95，调最小点尽量接近5.4用“+”、“—”键将阀门行程调到50%，调试前准备工作完成。
注意：如果定位器调试过必须清零，清零步骤为：按手键进入(新出的为50，最初的为55)，再按“+”5秒出现OCAY，再按手键5秒，出现C4抬手出现P，进入组态后调试步骤同以上2、3、4相同。
二、初始化的调校步骤Ⅰ、执行机构的自动初始化注：自动初始化前一定要正确设定阀门的开关方向！否则初始化无法进行！1.正确移动执行机构，离开中心位置，开始初始化。
直行程选择：；角行程选择：，用“+”，“—”键切换；2.短按功能键，切换到第二参数：显示：或，用“+”，“—”键切换；注：这一参数必需与杠杆比率开关的设定值相匹配。
3．用功能键切换到参数三，显示如下：显示：如果你希望在初始化阶段完成后，计算的整个冲程量用mm 表示，这一步必须设置。
为此，你需要在显示屏上选择与刻度杆上驱动钉设定值相同的值。
4．用功能键切换参数四，显示如下：显示：5．下按“+”键超过 5 秒，初始化开始显示：初始化进行时，“RUN1”至“RUN5”一个接一个出现于显示屏下行。
注：初始化过程依据执行机构，可持续 15 分钟。
有下列显示时，初始化完成。
在你短促下压功能键后，出现显示：通过下按功能键超过 5 秒，退出组态方式。
约5 秒后，软键显示将出现。
松开功能键后，装置将在Manual 方式，按功能键将方式切换为AUTO，此时可以远控操作。
Ⅱ、执行器手动初始化利用这一功能，不需硬性驱动执行机构到终点位置即可进行初始化。
杆的开始和终止位置可手工设定。
初始化剩下的步骤（控制参数最佳化）如同自动初始化一样自动进行。
西门子智能阀门定位器初始化
SIEMENS SIPART PS2 I/P Positioner 如何自动初始化
1、进入组态模式
在操作面板上，按住组态键大于5秒后进入组态模式
2、选择执行机构类型
参数1表示执行机构类型，当初次进入组态模式时默认为表示直行程执行机构。
滤池出水阀我们需选择执行机构类型为角行程，通过按键进行选择，上图中已经选择了角行程参数为3、察看旋转角度
察看旋转角度在参数2，通过组态键进入到参数2
对于角行程执行机构，角度应该是90°，如左图所示。
4、对参数51的设定
通过组态按键进入到参数51，本型号当选择角行程执行机构类型时，第51
参数需设置为，通过按键你能够调节到如
上图的参数。
5、开始初始化
当你通过上面的步骤经过设置后，我们需到参数4进入初始化
通过按键将参数4设置到
然后按住大于5秒如图后即将进入自
动初始化。
6、自动初始化进行中的显示
在进入自动初始化后，请勿动任何按键。
在显示屏上你能看到
-------
初始化完成后将显示如下画面
然后按住组态键大于5秒后退出初始化状态，进入到
然后再按组态键进入到运行模式。
如何恢复出厂设置
在操作面板上，按住组态键大于5秒后进入组态模式
通过选择参数50，通过将参数50设定到如下图画面
，然后按住大于5秒进入恢复出厂设置如图。
西么子定位器的调试及自动初始化
1.正常情况下执行机构的调试当执行机构安装完毕，只需连接仪表气管线及控制信号即可使用。
也就是说定位器内部参数都在出厂前已经设置完毕，只要电气连接、气路连接没有问题，执行机构的运行就不存在任何问题。
自动模式，短按编程键可切换至手动模式。
图5 AUT表示自动模式（即远程输入控制信号）手动模式，短按编程键可切换回自动模式。
长按编程键大于5秒，进入参数界面见下图图6 MAN表示手动模式（即就地控制定位器）2. 执行机构定位器的自动初始化◆ 上电后，屏幕显示AUTO 表示自动模式。
（见图5所示）◆ 短按编程键可切换到MAN 手动模式。
（见图6所示）◆ 按编程键大于5秒，进入参数设定界面。
（见图7所示）参数1为表示选择执行机构类型，默认表示直行程执行机构。
图7 参数1执行机构类型选择◆ 短按编程键，进入参数2界面。
（见图8所示） 参数2表示旋转角度，行程大于25mm 应选择 。
参数1表示选择执行机构类型，默认，表示直行程执行机构。
执行机构在出厂前已设定，切勿更改。
参数2表示旋转角度，，执行机构行程大于25mm时应选择90度。
艾德执行机构在出厂前已设定，切勿更改。
图8 参数2执行机构旋转角度短按编程键，进入参数3界面（见图9所示）参数3表示行程值，默认OFF，对于直行程执行机构可选OFF。
执行机构已根据需要行程选择60mm(HZAD-150-60)或110mm(HZAD-200-110)。
参数3表示行程值，默认OFF，对于直行程执行机构可选OFF。
执行机构已根据执行机构的行程选择60mm或110mm。
执行机构在出厂前已设定60mm或110mm，切勿更改。
图9 参数3执行机构的行程◆短按编程键，进入参数4（见图10所示）参数4自动初始化。
图10 参数4自动初始化长按“+”键大于5秒，自动初始化开始。
图11 长按“+”操作◆长按“+”键大于5秒，自动初始化开始。
（见图12所示）系统开始自动初始化，此时勿按任何键。
西门子阀门定位器故障分析解答(图文结合)
没有紧密连接，指的是反馈模块的电缆没有接入到主板或者没有 接触好，如下图
图 文 结 合
一 目 了 然
问题：定位器不定时的产生噗哧噗哧的 声音，产生阀震。
解答：这是由于气路漏气造成。检测定位器出 口气路及执行机构磨头位置。通过肥皂水，检
现场调节阀的阀位和定位器显示屏 显示不一致，例如：HV6301A定位器 显示75的开度，现场阀位显示为50 个开度。
• 解答：手动调节阀的开度时，阀门动作缓慢， 冬天天气寒冷，工艺管线无伴热，使用蒸汽吹 扫工艺管线后，阀门的阀位和定位器显示屏显 示的开度一致。
测泄漏处，从而进行密封。问题解决
图 文 结 合
一 目 了 然
如果在自动初始化过程中，第二步出现以 下故障显示
调整过程为，调整以下黑色波轮，微调水平
直至液晶屏出现以下， P开度值后约为6～9之
间的读数即可
如果在自动初始化过程中，第二步 出现以下故障显示
调整过程为，调整以下黑色波轮，微调水平
直至液晶屏出现以下， P开度值后约为90～95之
问题：角行程阀门定位器，定位器反馈
信号不变，无法进行初始化。
手动调节阀的开度时，P开度值不变。但是阀 门动作。
解答：诊断为反馈没有连接好，重新拧紧位置 反馈的小螺钉后 然
问题：直行程阀门定位器，双作用。阀 门定位器无法初始化，第一步无法通过
解答：发现气路连接错误，将进气接到定位器 出口位置上。改正后，初始化正常。使用正常。
图文结合 一目了然
问题:角行程，双作用定位器，初始化正常， 但是只在45度角度以内动作。也就是说在0～45 度以内旋转，对应0～100％，或者在45～90度以
西门子PS2阀门定位器在调试中常见问题
PS2阀门定位器在调试中常见问题:1.定位器初始化在第一步停止的可能原因2,定位器初始化在第二步停止的可能原因3.定位器初始化在第三步停止的可能原因.4.定位器初始化后显示自由调整出错，5.定位器初始化后，实际阀门开度总在给定信号值附近隧荡的可能原因6.定位器初始化后，给定信号与实际阀位不一致。
7.定位器初始化后，在执行工艺过程中阀门达不到“紫密关闭”功能8.双作用的阀门定位器是否可以使用在单作用上9.①位登反馈模块如何输出信号②输出信号3.8mA不随输入信号变化，③没有输出信号.10解答问题1.①.阀门杠杆行程来调整到50%左右，或阀门位置显示来在45-55%之间(液晶显示);②反馈连杆连接松动;③范围不对(33。
，90°)选择有误:④气源不足。
解答问题2.①.阀门位置未调正在下限5~10%之间，或上限85~95%之间(液晶显示);②反馈杆松动。
解答问题3.阀门班头或汽缸气容量过大，定位器供气不足，建议加装继动器以加速供气。
解答问题4.在做自由调整前，先要做好20点输入信号山阀门开度(流量)的对应曲线图，曲线‘拐点’不易变化偏大，否则，容易出错。
解答问题5.①反惯连杆连接不紧密:②阀门膜头或汽缸气渗气量大。
解答问题6.①正、反作用设置相反:②信马选择与阀杆位移不匹配:③定位器拨盘被移动;④.气源不足:⑤放置手动状态;⑥反馈连杆连接松动或脱落。
解答问题7.如果利始化是在旧阀体上进行的阀芯积垢或拽芯磨损现象存在解答问题8.可以、照另一个输出气孔必须封闭解答向题9.①加接24V DC电源，事接在线路中输出;②定位器位置反馈模块与主板的连接件没有紧密配合:③24VDC的电源极性接反。
西门子智能定位器调试说明
西门子智能定位器调试说明：SIPART PS2电气定位器用来控制气动直行程或角行程执行机构如下图：角行程直行程一、智能定位器功能图：说明：1、①机侧凝结水补充水箱出口调门为单作用定位器，反馈：61－ZI+;62-ZI-;②当失信号时阀门全开③操作时按“+”健阀门向关方向走，按“－”健阀门向全开方向走（与说明书上相反）。
（单作用铭牌）2、炉侧磨煤机入口冷热风调门为双作用定位器，（双作用铭牌）3.炉侧磨煤机入口冷热风调门为双作用定位器接线原理图：二、校验与调整1、参数设置：（定位器上有三个按键：小手形、“+”健、“－健”）自动模式（MAN手动）阀门实际开度指令开度1.1 按住功能键（小手形）5秒后就可以进行参数设置1.2 西门子智能定位器共有55组参数，可以根据现场实际情况进行设置。
用“+”和“－”健可在一组参数中进行选择，选择完了可以按一下功能键进入第二组参数的设置，若上一个参数有误，可以按功能键的同时按住“－”健，回到上一个参数进行设置。
1.3 组态：以下几个参数是经常用到的，具体请参考说明书上的组态表。
YFCT(参数组号①)执行器类型：直行程选WAY，角行程选TURN(本厂机侧的凝结水补充水箱出口调门和炉侧的磨煤机入口冷热风调门都为直行程)YAGL②额定反馈角度：一般情况下直行程33度，角行程90度，（本厂本厂机侧的凝结水补充水箱出口调门和炉侧的磨煤机入口冷热风调门都为直行程，但选的是90度，具体应该看反馈杆的长度，短杠杆33度的长度为：5/10/15/20mm,短杠杆90度的长度为：25/30/35mm,长杠杆90度的长度为：40/50/60/70/90/110/130mm)INITA④初始化（自动）SDIR⑦给定方向：上升RISE,下降FAILYDIR（38）操作变量显示：上升RISE，下降FAIL.同时改变SDIR和YDIR这两组的参数可以改变执行器的动作方向。
2、西门子智能定位器初始化步骤：2.1 接通4－20mA输入信号，现在定位器处于手动模式“MAN”，在定位器显示窗口上方显示的为电位计的电压百分数，例如：“P12.3”，窗口的下方闪烁显示“HDINIT”即“未初始化”；2.2 用定位器显示窗口下方的“+”和“－”两个按键使执行机构运动，看整个机构是否走满全程；2.3 让执行器运动到行程的中间位置（直行程的反馈杆处于水平位置）就可以进行初始化了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SIEMENS SIPART PS2 I/P Positioner 如何自动初始化
1、进入组态模式
在操作面板上，按住组态键大于5秒后进入组态模式
2、选择执行机构类型
参数1表示执行机构类型，当初次进入组态模式时默认为表示直行程执行机构。
滤池出水阀我们需选择执行机构类型为角行程，通过按键进行选择，上图中已经选择了角行程参数为3、察看旋转角度
察看旋转角度在参数2，通过组态键进入到参数2
对于角行程执行机构，角度应该是90°，如左图所示。
4、对参数51的设定
通过组态按键进入到参数51，本型号当选择角行程执行机构类型时，第51
参数需设置为，通过按键你能够调节到如
上图的参数。
5、开始初始化
当你通过上面的步骤经过设置后，我们需到参数4进入初始化
通过按键将参数4设置到
然后按住大于5秒如图后即将进入自
动初始化。
6、自动初始化进行中的显示
在进入自动初始化后，请勿动任何按键。
在显示屏上你能看到
-------
初始化完成后将显示如下画面
然后按住组态键大于5秒后退出初始化状态，进入到
然后再按组态键进入到运行模式。
如何恢复出厂设置
在操作面板上，按住组态键大于5秒后进入组态模式
通过选择参数50，通过将参数50设定到如下图画面
，然后按住大于5秒进入恢复出厂设置如图。
