数控机床自动排屑装置设计论文
数控机床切屑清理机设计制作
按下清理工具气阀开关时,会同时按下锥形滑杆4,锥形滑杆4下行时和左右刹车柄2、6的斜面接触并产生相对滑动,使左右刹车柄2、6向两侧撑开,这时橡胶片3——————————————天津市自然科学基金项目(18JCQNJC75200科委项目(19JCTPJC54700)。
李世文(1984-),满族,辽宁丹东人,工程硕士,师,主要从事机械设计及数控加工研究。
图1气动抛光机图2自动刹车系统图3定子ϕ3销孔深5mm4ϕ12ϕ663222722±0.05定子的加工工艺如表2所示。
上、下密封盖安装在定子的上、下两端,密封盖的外侧均安装有轴承,内侧铣有圆弧的进气槽,压缩空气从定子的进气孔进入圆弧的气槽,将转子上的叶片推出,形成若干个密封的工作容积,这样马达就能转动。
由于上、下密封盖外形类似,所以只简单的介绍上密封盖的工艺,如图4为上密封盖。
上密封盖加工工艺分析,首先在车床上加工阶梯轴外图7刹车柄夹具图6左刹车片R1ϕ3ϕ40R32.5图8实际使用情况工具,有效保护操作者。
自动刹车部件主要由刹车仓、刹车片、左右刹车柄及橡胶片组成。
这里只对刹车仓和刹车柄这两个典型的零件的加工过程和工装夹具进行分析。
刹车仓是整个刹车部件的承载体,位于清理器的顶部,左右刹车柄和锥形滑杆安装在刹车仓内,保证它们相对滑动时的刚性和运动准确,图5为刹车仓。
左右刹车柄是两个半圆环,左右对称。
其外侧是放圆形弹簧的球型槽,内侧粘有橡胶片可抱住刹车片使其在摩擦力的作用下停止转动,图6为左刹车片。
刹车柄外形为半环形,加工比较简单,主要解决的是装夹问题。
制作时先在车床上做出环状的毛坯,然后去除,余下部分的铣削在加工中心上完成。
通用夹具如平口钳无法直接装夹此工件,需先做一套专用夹具。
如图7所设计的夹具,它由夹具本体、圆弧压板、螺钉组成。
使用时先将夹具本体装夹在平口钳上,再将工件安装在本体上的圆弧槽内,工件外形圆弧与夹具本体凹形圆弧面贴合定位,再用圆弧压板压紧,圆弧压板下表面与工件贴合处经过加工,能够贴近内圆表面,增加夹具与工件之间的摩擦力,保证夹紧的可靠性。
数控机床的自动断屑装置研究 畅巍
数控机床的自动断屑装置研究畅巍发表时间:2017-10-17T18:44:05.210Z 来源:《基层建设》2017年第18期作者:畅巍[导读] 摘要:随着经济的发展,数控车床技术也在不断的发展。
数控车床的自动断屑技术在一定程度上提高工作效率和工作质量。
陕西精诚安全技术服务有限公司陕西省西安市 710048摘要:随着经济的发展,数控车床技术也在不断的发展。
数控车床的自动断屑技术在一定程度上提高工作效率和工作质量。
但是,由于经济性、适用性等方面的因素,导致数控机床自动断屑装置难以满足企业的实际需求,影响了企业的使用率。
本文结合数控车床自动断屑装置的相关内容进行分析,采用负压方式对排屑系统进行研究和改进,使断屑装置在实用性及安全性方面发挥最大作用。
关键词:数控机床;断屑装置;排屑引言1自动断屑装置的简要概述随着科学技术的日益进步,现在的自动断屑装置对数控机床切削航空航天等精密的零件无法满足断屑需求,断屑装置无法准确对废屑进行切断和排出,作业人员只能弃用或半弃用断屑装置,而改为手动钩除,以确保零件不受损坏。
其原因主要是断屑装置均为被动等待废屑,但是由于韧性好,工件刀具旋转等多种原因,废屑无法到达断屑装置而随工件或刀具转动损坏或划伤工件。
与此同时,切屑排出空间有限,所以容易发生堵塞现象,不仅影响刀具寿命,还对已加工表面造成影响,如果处理不当,将会造成加工过程的突然中断,而中断后重新对刀会大大影响材料直线度,更甚者造成刀具崩刃。
因此自动断屑装置障碍始终是影响数控机床技术发展的难题之一。
有关断屑装置的研究和改进需要注重对切削方式、排屑方式等各环节的协同研究和改进。
目前有研究提出采用变化切屑截面积的方法,使其切屑厚度及切屑截面积将产生周期性的腰形变化,避免窄的地方应力较集中,切屑折断。
本文针对目前断屑装置适用性及安全性问题,通过对数控车床断屑方式的研究,针对排屑方式进行研制和改进,使其在适用性和经济性方面有所改善。
数控机床自动排屑装置设计论文
数控机床自动排屑装置设计论文摘要本次毕业设计题目是数控机床的自动排屑装置设计。
本人致力于整机机械系统的设计,即包括电动机的选择,带传动设计,减速器的设计,链传动的设计,排屑装置外形的设计。
设计思路是从排屑机的性能和动作要求入手,并以国内的质量和技术性能接近设计要求的排屑机为基础,研究国外的先进机型,设计出市场需求的以经济为第一设计原则的适用于数控机床的排屑装置。
图纸采用Auto CAD 绘制。
经过认真地设计计算,查找资料撰写设计论文。
本文的排屑装置,它是针对市场的需要而设计的,从而能有效地满足当今市场上对排屑装置的需求,它具有如下的优点:传动平稳,传动效率搞,生产效率高,劳动强度低,产品质量好,经济性好,人性化等优点。
关键词数控机床,排屑装置,机械系统数控机床自动排屑装置设计论文ABSTRACTMy graduation project is the subject of CNC machine tools automatically Paixie design. I am 忽略mitted myself to mechanical systems design, including the choice of motor, belt drive design, reducer design, chain drive design. Paixie design ideas from the machine's performance and movements start with requirements and to the quality of domestic and technical performance close to the design requirements of the Paixie based to the advanced foreign models, the development of market demand in the economy as the first design CNC machine tools in the application of the principle of the Paixie devices. Auto CAD drawings by drawing. Through careful design and calculate, designed to find information to write papers.This paper designed Paixie device, it is against the needs of the market designed so that they could effectively meet the market today Paixie on the demand, it has the following advantages: a smooth transmission, engage in transmission efficiency, productivity, Low labour intensity, product quality, economic, and human advantagesKey words CNC machine tools, Paixie devices, mechanical systemsII****本科毕业设计(论文)目录目录摘要 (I)ABSTRACT (II)1 绪论 (1)1.1 本课题研究目的与意义 (1)1.2 本课题国内外发展概况 (1)1.3 自动排屑装置的发展趋势 (1)2 系统总体方案的确定 (3)2.1 设计思想 (3)2.2 初选电机减速器系统方案 (3)2.3 输送处传动系统的确定 (4)2.4 系统总体方案的确定 (4)3 电动机的选择 (6)3.1 电动机类型选择 (6)3.2 电动机功率的选择 (6)3.4 确定电动机型号 (6)4 V带的设计计算 (7)4.1 传动比的分配 (7)4.2 各轴的转速、功率和转矩 (7)4.3 带传动方案的确定 (8)4.4 带传动设计计算 (8)4.5 带轮的结构设计 (10)5 减速器的设计 (12)5.1 齿轮的设计 (12)5.1.1 高速级齿轮设计计算: (12)5.1.2 低速级齿轮设计计算 (16)5.2 轴的设计计算 (20)5.2.1 低速轴(轴3)的设计计算 (20)5.2.2 中间(轴2)轴的设计计算 (22)5.2.3 输入轴(轴1)的设计计算 (23)5.3 轴的校核 (24)5.3.1 输出轴(轴3)的校核 (24)5.3.2 中间轴(轴2)的校核 (26)5.3.3 输入轴(轴1)的校核 (28)5.4 轴承的校核 (30)5.4.1 输入轴上轴承的校核 (30)5.4.2 中间轴的校核 (31)5.4.3 输出轴上轴承的校核 (33)I****本科毕业设计(论文)目录5.5 键的选择和校核 (34)5.5.1 输入轴上联轴器处的键 (34)5.5.2 中间轴上的键 (34)5.5.3 输出轴上的键 (35)5.6 减速器箱体的设计 (35)6 链传动设计的计算 (38)6.1 链传动方案的确定 (38)6.2 链传动的设计计算 (38)6.3 链轮的结构设计 (40)6.3.1 主、从动轮设计 (40)6.3.2 惰轮设计 (43)6.4 链的校核 (45)6.5 刮板链的设计 (46)6.6 链轮轴的设计 (48)6.6.1 各轴的转速,功率和转矩 (48)6.6.2 轴4的设计计算 (48)6.6.3 轴5的设计计算 (50)6.6.4 轴6的设计计算 (51)6.7 轴的校核 (52)6.7.1轴4的校核 (52)6.7.2 轴5的校核 (53)6.7.3 轴6的校核 (55)6.8 轴承的校核 (56)6.9 键的选择和校核 (57)6.9.1轴4上联轴器处的键 (57)6.9.2 轴4上链轮处的键 (57)6.9.3 轴5上链轮处的键 (58)6.9.4 轴6上链轮处的键 (58)7排屑装置箱体的设计 (60)8 排屑装置的保养与维护 (61)8.1 排屑装置的保养 (61)8.2 排屑装置的维修 (61)结论 (62)参考文献 (63)致谢 (64)II****本科毕业设计(论文) 1 绪论1 绪论1.1本课题研究目的与意义自动排屑装置的主要作用是将切屑从加工区域排出到数控机床之外。

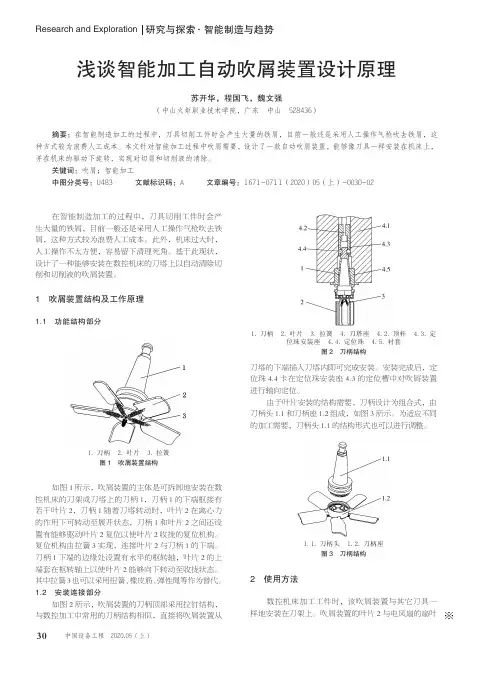

浅谈智能加工自动吹屑装置设计原理
China 中国 Plant 设备
Engineering 工程
智能垃圾分类系统研究文献综述
张雨康,蔡威,陈文浩,刘梦琦,唐梦瑶 (南京理工大学紫金学院,江苏 南京 210046)
摘要:随着城市化步伐的加速,人们在日常生活中所制造的垃圾越来越多,目前的垃圾处理手段已经无法满足日益增 长的垃圾产量。解决垃圾堆积成山的问题,将垃圾作为资源回收利用,促进经济的可持续发展迫在眉睫。随着“智慧城市” 的提出,新时代的环保设备开发以及智能垃圾分类系统的研究成为新课题,城市生活垃圾的智能化分类也是我国环保事业 的新方向。
关键词:生活垃圾;智能垃圾分类系统;环保设备 中图分类号:X705 文献标识码:A 文章编号:1671-0711(2020)05(上)-0031-03
近年来,我国的经济飞速发展,消费者消费水平 提高,城市的生活垃圾产量也在逐年增长,如何运用现 代科技,正确且高效的处理生活垃圾,提高垃圾的经济 资源价值成为我国目前面对的重大问题之一。若问题不 能够及时的解决,在不久的将来,城市垃圾填埋场饱和, 将会带来无法想象的严重后果。现如今,社会各界人士 都对智能垃圾分类极为重视,相关研究成果丰富。自党 的“十九大”首次将垃圾分类问题写入报告,未来有关 于智能垃圾分类问题仍将是社会热点问题。基于此,笔 者整理智能垃圾分类系统相关的代表性研究文献如下, 希望为今后的研究提供一份参考。

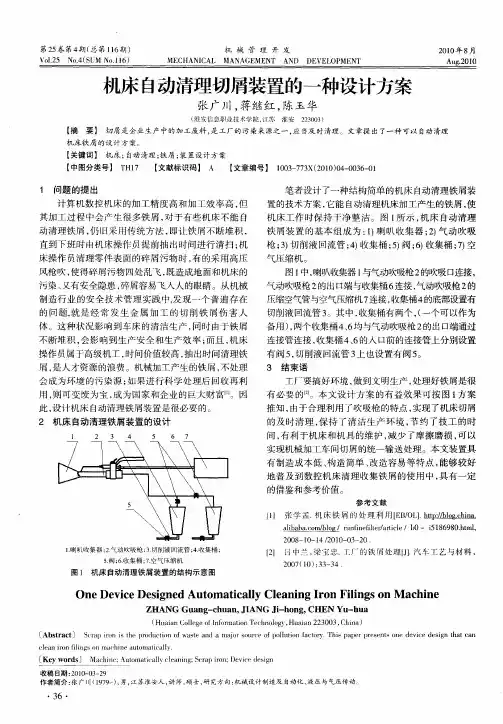

机床自动清理切屑装置的一种设计方案
