脱硫除雾器的主要性能、特性及设计参数
脱硫除雾器
17
（2）除雾器临界烟气流速 在一定烟气流速范围内，除雾器对液滴分离的能力随 烟气流速增加而提高，但是当烟气流速超过一定数值后除 雾能力反而会下降，这一临界烟气流速称为除雾器的临界 烟气流速。 临界点的出现，主要是因为产生了雾沫的二次夹带所 造成的，即分离下来的雾沫，再次融入烟气中，被烟气带 走，其原因是： ①撞在叶片上的液滴由于自身动量过大 而破裂、飞溅；②气流冲刷叶片表面上的液膜，将其卷起、 带走。 为了达到一定的除雾效果，烟气流速非常重要，气流 最高速度不能超过临界速度，最低速度要保证能达到所要 求的最低除雾效率。
28
1.2可能导致结垢的原因
1.2.1设计方面 • 除雾器冲洗水压力不足：除雾器冲洗水压力是指冲洗时入 口母管处的压力, 一般要求大于0. 2Mpa。脱硫系统冲洗 水压力偏小,会使得冲洗效果得不到保证。 • 脱硫系统水平衡有问题：特别是机组低负荷运行时表现得 比较突出。很多设计将设备和轴承冷却、润滑、密封水全 部进入系统, 造成吸收塔高液位影响系统水平衡时, 运行 人员只得停止除雾器冲洗, 以防止吸收塔溢流; • 冲洗压力和流量控制及监测方式不正确：有些系统在除雾 器冲洗门前未设置冲洗水的流量和压力测点, 不能及时监 视和发现阀门内漏及冲洗水压力低, 难以保证冲洗效果。 除雾器差压不准,形同虚设, 起不到监视和报警作用。
23
五、除雾器的常见问题
• 1——除雾器的结垢、堵塞、坍塌
• 2——除雾器的热变形坍塌
24
1、除雾器的结垢堵塞坍塌
严重结垢, 会引起局部堵塞或整体塌陷, 有的 甚至将除雾器底部冲洗水管和支撑梁压断。 此问题主要出现在一级除雾器, 即下部的初级 除雾器, 使得除雾器局部滑动移位,甚至局部脱落。
25
12
脱硫值班员职业技能鉴定题库(高级工)第031套
脱硫值班员职业技能鉴定题库（高级工）第031套一、选择题【1】下述物质中，常作为化学添加剂用于增加吸收浆液缓冲性能，提高石灰石湿法脱硫效率的是（ D ）。
A．火碱B．硝酸C．盐酸D．二元酸【2】旋流器运行当中发生"溢流跑粗"现象，可能是以下（ C ）原因造成的。
A．供菜压力过低B．底流口过大C．底流口堵塞D．供浆浓度过低【3】当脱硫系统发生失电时，运行人员应确保系统及发电安全，所以应首先确认（ D ）已打开。
A．FGD人口挡板B．FGD出口挡板C．吸收塔通风门D．旁路烟气挡板【4】FGD运行中，若吸收塔入口烟尘含量过高，甚至导致pH值异常时，可采取的措施是（ B ）。
A．加大石灰石浆液流量，保持pH值B．打开旁路烟气挡板，减少吸收塔通过烟气量C．补加工艺水，降低吸收塔浆液密度D．增加氧化风机出口流量【5】循环浆液的pH值高于5.8后，系统脱硫效率反而下降，是因为（ A ）。
A．H+浓度降低不利于碳酸钙的溶解B．钙硫比降低C．循环架液中钙离子浓度増加D．硫酸钙过于饱和【6】石灰石浆液泵、工艺水泵等低压电机停运（ D ）天以上再次启动时，必须联系电气人员对电机绝缘电阻进行测量，合格后方可启动。
A．3B．7C．10D．15【7】一般认为将石灰石浆液加入吸收塔中和区或循环泵入口较为合理。
以下原因错误的是（ C ）。
A．可以保持中和区或循环泵出口浆液中有较高过剩Ca-CO3浓度B．尽可能使烟气离开吸收塔前接触最大碱度的浆液C．可以很快降低吸收浆液的pH值D．可以提高Ca-CO3的利用率，有利于SO2的吸收【8】FGD中，当大型轴流式増压风机停运后，一般要求轴冷却风机（ C ）。
A．立即停运B．0.5h后停运C．2h后停运D．一直运行，不必停运【9】启动氧化罗茨风机前，如果没有打开出口门会造成（ A ）。
A．风机超负荷而无法启动B．出口压力过低C．电动机温度过高D．振动值超标【10】运转中，工艺水泵轴承温度不得超过（ B ）℃。
湿法烟气脱硫除雾器设计选型和维护
湿法烟气脱硫除雾器设计选型和维护除雾器是湿法脱硫装置中必不可少的设备[ 1 ] 。
除雾器的形式有多种,如气旋式、丝网式、叶片式等。
在石灰石—石膏湿法脱硫吸收塔中,一般采用叶片式除雾器。
这种除雾器具有阻力小,一般每级小于100 Pa;不容易堵塞;允许较高的烟气流速;切分粒径可达到20～40μm等优点。
1除雾器叶片及其间距的选择目前,我国火电厂湿法脱硫系统中采用的吸收塔除雾器叶片有多种,但得到广泛应用的主要是正弦波型和折流板型两种叶片。
用于制造除雾器叶片的材料一般都采用PP塑料,该材料的优点是价格较低廉、耐腐性强。
缺点是强度较低,耐温性差,且随着温度的升高,强度降低很快,正常室温下的强度仅为30MPa, 只有玻璃钢的1 /5。
但综合各种因素考虑,脱硫系统中仍然普遍采用这种材料。
除雾器叶片的间距设定要综合考虑除雾器阻力以及除雾效率两个因素,一般要求两级的阻力小于200 Pa, 同时要求通过除雾器的烟气中水的质量浓度低于100mg/m3。
从目前的使用情况来看,正弦波型的叶片间距一般为30mm左右,而两级平板型叶片间距一般选20～40mm。
安装时,一般将叶片水平布置的平板型除雾器两端支撑在梁上,此时梁的跨度选择多大合适呢? 笔者曾计算了不同跨距下结垢厚度达到1 /3叶片间距时的最大应力,即按叶片高度为200mm,叶片厚度为3mm,间距40mm计,计算结果详见表1。
据有关文献介绍, PP塑料在70 ℃时的强度为8. 85MPa[ 2 - 3 ] 。
根据除雾器的工作环境,设定安全系数为4. 5, 允许应力为1. 96MPa。
因此,建议平板型除雾器的梁间距尽量不要超过2 000mm。
2除雾器的选型为了提高除雾效果,一般采用两级叶片,第一级为粗除,第二级为精除。
屋脊型除雾器布置在烟气垂直流动的吸收塔上层,多采用单层梁支撑两级叶片的固定方式。
但为了检修方便,也有用户要求用两层梁支撑。
平板型除雾器可以布置在烟气垂直流动的吸收塔内,也可以布置在烟气水平流动的烟道中,一般采用双层梁支撑或固定。
玻璃钢脱硫塔技术参数
玻璃钢脱硫塔技术参数
玻璃钢脱硫塔是一种广泛应用的环保设备，用于去除工业烟气中的硫化物。
其独特的玻璃钢材质和高效的设计使其在脱硫领域具有显著的优势。
以下是关于玻璃钢脱硫塔的技术参数的详细说明。
一、材质与结构
主体材料：玻璃钢
结构：多层复合结构，包括吸收层、喷淋层、除雾层等。
二、性能参数
脱硫效率：≥95%
适用烟气量：100,000-3,000,000 Nm³/h
入口烟气温度：≤180℃
出口烟气温度：≤50℃（正常工况）
压力损失：≤2000Pa
三、主要组件技术参数
喷淋层
设计喷嘴数量：根据实际需要定制
喷嘴流量：根据实际需要定制
喷嘴材质：耐腐蚀材料
吸收层
吸收剂：碱性溶液（如氢氧化钠）
溶液循环量：根据实际需要定制
除雾层
除雾器类型：纤维型或折流型
处理气量：根据实际需要定制
排渣系统
排渣方式：定期排渣或连续排渣
渣处理：回收或废弃
控制系统
控制方式：自动化控制或手动控制
传感器类型与数量：根据实际需要定制
四、操作与维护
操作压力：常压操作
维护周期：根据实际使用情况确定，一般为每年一次。
五、其他参数
外形尺寸：根据实际需要定制
重量：根据实际需要定制
电源与功率：根据实际需要定制
玻璃钢脱硫塔以其优良的性能和耐久性，广泛应用于电力、化工、冶金等行业的烟气处理。
其技术参数的合理选择和配置，是确保脱硫效果和设备稳定运行的关键。
脱硫塔出口液滴浓度测试及除雾器性能评价
45CHINA ENVIRONMENTAL PROTECTION INDUSTRY2018.4聚焦大气污染防治Focus on Air Pollution Prevention and Control脱硫塔出口液滴浓度测试及除雾器性能评价孟磊（大唐环境产业集团股份有限公司，北京 100097）摘 要：除雾器是脱硫塔重要组成部分，其性能的好坏直接影响脱硫塔出口颗粒物浓度。
脱硫塔出口液滴浓度是除雾器的主要性能指标之一。
文章研究了脱硫塔出口液滴测试方法及测试仪器，基于测试方法在不同类型电厂进行了现场测试。
结果表明，管束式除雾器与进口厂家的三层屋脊式除雾器性能相当，具有较好的除雾性能，但管束式除雾器阻力较大。
关键词：脱硫塔；除雾器；液滴；性能评价中图分类号：X701.3 文献标志码：A 文章编号：1006-5377（2018）04-0045-031 引言烟气经过脱硫塔后会携带液滴，液滴中包含可溶性盐类及烟尘等，排放到大气后，液滴中的盐类及烟尘颗粒析出从而形成固体颗粒物。
液滴的含量主要由除雾器的性能决定，除雾器性能好，携带液滴量少，脱硫塔出口粉尘 浓度排放就低，反之，脱硫塔出口粉尘浓度就会增加，甚至可能高于脱硫塔入口的粉尘值[1]。
除雾器是脱硫塔的关键组成部分，其性能直接影响脱硫塔协同除尘效果。
为了考察除雾器的性能，需要测试除雾器进、出口的液滴含量。
由于除雾器前烟气基本是饱和烟气，因此在除雾器前不进行测试，主要测试除雾器后的液滴含量，以此评价不同除雾器性能，从而为除雾器选型提供依据。
本文研究了脱硫塔出口液滴浓度的测试方法，并基于该测试方法对采用不同类型除雾器的机组进行了现场测试，并对测试数据进行了分析。
研究表明，该液滴测试方法可有效测量脱硫塔出口液滴浓度以及浆液滴浓度；进口三级屋脊式除雾器与管束式除雾器性能相当，但管束式除雾器阻力较大。
2 液滴测试方法2.1 液滴测试方法及采样系统脱硫塔除雾器出口等速采集液滴，同时记录测试期间的电厂锅炉实际运行参数，采集WFGD新鲜浆液，在实验室检测液滴样品和浆液样品中的镁离子含量，通过两者的比值折算得到烟气中的浆液滴含量；样品干燥并称重，可以计算得到液滴的含固量及液滴中的粉尘含量。
除雾器设计.pdf

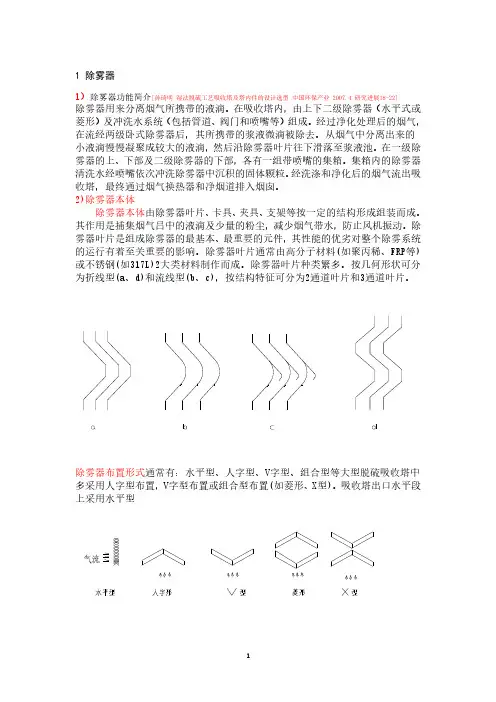

1 除雾器1）除雾器功能简介[孙琦明湿法脱硫工艺吸收塔及塔内件的设计选型中国环保产业 2007.4 研究进展18-22]除雾器用来分离烟气所携带的液滴。
在吸收塔内，由上下二级除雾器（水平式或菱形）及冲洗水系统（包括管道、阀门和喷嘴等）组成。
经过净化处理后的烟气，在流经两级卧式除雾器后，其所携带的浆液微滴被除去。
从烟气中分离出来的小液滴慢慢凝聚成较大的液滴，然后沿除雾器叶片往下滑落至浆液池。
在一级除雾器的上、下部及二级除雾器的下部，各有一组带喷嘴的集箱。
集箱内的除雾器清洗水经喷嘴依次冲洗除雾器中沉积的固体颗粒。
经洗涤和净化后的烟气流出吸收塔，最终通过烟气换热器和净烟道排入烟囱。
2)除雾器本体除雾器本体由除雾器叶片、卡具、夹具、支架等按一定的结构形成组装而成。
其作用是捕集烟气吕中的液滴及少量的粉尘，减少烟气带水，防止风机振动。
除雾器叶片是组成除雾器的最基本、最重要的元件，其性能的优劣对整个除雾系统的运行有着至关重要的影响。
除雾器叶片通常由高分子材料(如聚丙稀、FRP等)或不锈钢(如317L)2大类材料制作而成。
除雾器叶片种类繁多。
按几何形状可分为折线型(a、d)和流线型(b、c)，按结构特征可分为2通道叶片和3通道叶片。
除雾器布置形式通常有：水平型、人字型、V字型、组合型等大型脱硫吸收塔中多采用人字型布置，V字型布置或组合型布置(如菱形、X型)。
吸收塔出口水平段上采用水平型除雾器从工作原理上可分为折流板和旋流板两种形式。
在大湿法中折流板除雾器应用的较多。
折流板除雾器中两板之间的距离为30～50mm，烟气中的液滴在折流板中曲折流动与壁面不断碰撞凝聚成大颗粒液滴后在重力作用下沿除雾器叶片往下滑落，直到浆液池，从而除去烟气所携带的液滴。
折流板除雾器从结构形式上，又可分为平板式和屋顶式两种。
屋脊式除雾器设计流速大，经波纹板碰撞下来的雾滴可集中流下，减轻产生烟气夹带雾滴现象，除雾面积也比水平式大，因此除雾效率高，出口排放的液滴浓度≤50 3mg。
除雾器设计所需的数据参数：
除雾器设计所需的数据参数：烟气量吸收塔直径烟气入口温度粉尘含量杂质成分及含量锅炉常规工作状态烟囱高度脱硫工艺支撑梁数量支撑梁间距人孔大小除雾器优化设计后所得到的相关参数：除雾器组装直径一级除雾器板片间距一级除雾器板片结构形式一级除雾器组件尺寸二级除雾器板片间距二级除雾器板片结构形式二级除雾器组件尺寸除雾器的设计直接影响到脱硫系统的脱硫效率。
除雾器的结构我们所说的除雾器主要指火电厂脱硫吸收塔中的除雾器除雾器包括除雾器本体，除雾器冲洗系统两大部分。
除雾器本体一般分为2层（即上下层结构），下层一般表述为一级除雾器，上层一般表述为二级除雾器。
一级除雾器板片之间的间距要比二级除雾器板片之间的间距大。
采用这种结构布局主要有2个原因，其一是利用一级除雾器除去粗颗粒，二级除雾器除去细颗粒；其二是因为一级除雾器获得的冲洗水是二级除雾器的4倍，而一级除雾器的除雾量也是二级的2~4倍。
假如一级除雾器的间距与二级除雾器的间距一样或者更小，那么就会出现2个问题：1.一级除雾器及其容易堵塞，经常导致脱硫系统无法运行；2.二级除雾器的存在将没有意义，起不到除雾效果。
除雾器冲洗系统一般选用4层，很多脱硫总包商为了节约成本采用3层，是极不可取的做法，因为除雾器冲洗水系统单层的成本仅仅占据脱硫系统总价的千分之一到千分之五，而它所起到的作用可能要站到整个脱硫系正常运行的20%~30%，多加一层除雾器是四两拨千斤的做法。
除雾器常用的板片结构形式可以有如下四种流线型2通道带钩板片流线型2通道不带钩板片折线型2通道板片折线型3通道板片除雾器的作用除雾器，就是除去水雾的设备。
除雾器的作用就是把气体中的水雾，水滴含量降至最低。
除雾器的种类也有很多，综合节能与环保等诸多因素考虑，折流板除雾器是最佳选择。
基于除雾器的功能和作用，它有很多拓展用途，例如除尘，除臭，物理方法去除各种离子等。
除雾器在烟气脱硫系统中的作用主要有以下几个方面：除去烟尘；除去水雾；除去浆液雾滴；除去弱酸离子；除雾器的有无，直接决定了脱硫效率，因为无论是水雾还是硫酸根离子，均含有硫元素，没有除雾器的收集，它们将直接排放到我们赖以生存的环境中，就会使脱硫系统大打折扣。
