高频电刀的原理与基本结构
高频电刀工作原理
高频电刀工作原理
高频电刀是一种医疗器械，常用于手术中切割组织和凝固血管。
它的工作原理是利用高频电磁波来产生热能，将组织中的蛋白质发生变性，从而实现切割和凝固的目的。
高频电刀由手柄、电棒和电源三个部分组成。
电源产生高频直流电，经过电柄传输到电棒上。
电棒的末端连接着电极刀片，通过电极刀片与组织接触，将高频电能传递到组织内部。
当高频电能进入组织后，组织内的离子开始振动并产生摩擦，从而产生热能。
这种热能的产生是局部的，只会对电极刀片与组织接触的部分产生作用，不会对周围组织产生影响。
因此，高频电刀可以精确地切割和凝固组织，同时最大限度地减少对周围组织的伤害。
除了切割和凝固组织外，高频电刀还可以用于止血。
在手术中，医生可以将电极刀片轻轻触碰出血点，通过电能的传递将血管热凝固，从而达到止血的效果。
需要注意的是，高频电刀使用时需要专业医生操作，以确保安全和有效的手术。
医生需要根据手术的需要选择不同的电刀功率和工作模式，并在操作时控制电刀与组织的接触时间和力度，以避免操作中出现意外情况。
此外，在使用高频电刀时应遵循严格的消毒和安全操作规范，以防感染和其他意外事件的发生。
《高频电刀》课件
随着医学的不断进步和人们对健康问题的不断重视，医疗行业的市场需求将逐渐增长， 高频电刀在手术等领域应用广泛，市场前景可期。
2 发展趋势明朗
高频电刀随着科技的发展也将不断更新迭代，如今高频电刀已经成为医生进行手术进行 发挥重要作用的器械，在未来也会不断壮大。
3 技术水平不断提升
随着技术的不断进步，高频电刀的使用方法和效果也在不断优化，给医生进行手术提供 了更多的便利条件，提高了医疗行业整体水平。
高频电刀可以帮助医美医生更好地进行面部修复， 是非常重要的医美仪器。
内镜领域
高频电刀还被广泛用于胃肠病等内镜手术，让医生 能够进行更微创的操作。
高频电刀的优势和功能
操作简单
高频电刀的操作使用起来非常方便，进行微创手术、 热凝固等操作，更加灵活。
破坏性小
高频电刀在操作中破坏组织非常小，不会对周围组织 造成损伤，对人体影响小。
刀口干净
高频电刀切口平滑、干净，减少了手术过程中的出血，
节省时间
高频电刀在手术中操作简单、效果好，不仅能够减少
高频电刀的使用方法和注意事项
使用方法 注意事项
1.清洗工作 2.设置及调节 3.开始使用
1.使用人员需要受过专业培训 2.使用时需要穿戴好相应的手套 3.注意电刀与人体的接触
高频电刀的市场前景和发展趋势
• 能够精准定位 • 割断面积小，术后恢复快 • 治疗范围广泛，安全有效
内镜医学
高频电刀在内镜实施中用途广泛， 可以减少大量出血，减少肿胀、 炎症以及疼痛的情况。
• 手术缝合术后愈合快 • 能够在一次手术中完成多
项操作 • 能够缩减手术时间
高频电刀它将在各领域继续发挥着重要的作 用，我们期待着更加完善的技术和更多的应用。 高频电刀的发展也需要得到医学领域的大力支持，发挥科技优势，为人类 健康做出更大的贡献。
高频电刀原理及其操作说明(两篇)
引言概述：高频电刀是一种常用的医疗器械，广泛应用于外科手术中。
本文旨在探讨高频电刀的原理以及详细的操作说明，以提供给读者更深入的了解和操作指导。
正文内容：一、高频电刀的原理1. 高频电刀的基本构造高频电刀主要由发生器、手持电极和返回电极三部分组成。
发生器产生高频电流，手持电极将电流传输到患者体内，返回电极则将电流回流到发生器。
2. 高频电刀的工作原理高频电刀采用射频电波的原理，通过改变细胞内外的离子浓度，使细胞膜产生渗透性增加，从而导致细胞膜破裂。
同时，高频电刀还能产生局部的热效应，用于止血和凝固组织。
3. 高频电刀的电流传导路径高频电刀的电流传导主要经过患者的组织，包括切割组织、周围组织以及返回电极回流路径。
电流的传导路径直接影响高频电刀的切割效果和止血效果。
4. 高频电刀的主要参数高频电刀的主要参数包括输出功率、频率、波形、尖端电阻和电流密度等。
这些参数直接影响高频电刀的切割效果、止血效果以及对周围组织的热损伤。
5. 高频电刀的适应症和禁忌症高频电刀适用于多种外科手术，如切割、凝固、止血和肿瘤切除等。
然而，由于高频电刀产生的电热效应，存在一些禁忌症，如心脏起搏器、金属植入物和靠近重要神经等。
二、高频电刀的操作说明1. 准备工作在使用高频电刀前，需要确保设备正常运转，手持电极和返回电极的连接牢固可靠。
还应检查刀头的尖端是否锋利，避免给患者过多的创伤。
2. 切割操作切割是高频电刀的主要应用之一。
在切割操作中，应选择适当的功率和波形，确保切割的准确性和创面的光滑。
同时，要避免过度切割，防止给患者带来不必要的伤害。
3. 止血和凝固操作在止血和凝固中，高频电刀的功率和波形需要根据具体情况进行调整。
对于较小的出血血管，可以选择较低的功率和较短的操作时间；对于大规模出血的情况，需要使用较高的功率和较长的操作时间。
4. 防止热损伤使用高频电刀时，需要注意控制电流密度和操作时间，以避免对周围组织产生过多的热损伤。
高频电刀的原理与基本结构
高频电刀的原理与基本结构一、电刀分类目前，高频电刀主要有三种形式：火花式振荡电刀、电子管振荡电刀、固体振荡式电刀。
火花式振荡电刀是利用钨合金电极间的空隙放电和LC振荡回路组成衰减振荡，它输出的是间断的高频减幅波，如图1-1-1a所示。
电子管振荡电刀通常由大功率高频电子管与LC振荡回路组成，振荡比较稳定。
若振荡管板极由直流供电，则输出如图1-1-1 b所示的连续高频等幅波。
若板极由50Hz交流电供给，则输出如图1-1-1c所示的间断的、幅度变化的高频振荡波。
固体电刀则是利用晶体管、集成电路组成振荡器和控制电路，其输出的是连续波（图1-1-1 c）或间断波（图1-1-1 d），或二者的组合波形。
二、工作原理根据医用物理学的原理，当高频电流通过人体组织时，由于每一振荡的电脉冲时间极短，离子很难引起迁移，仅仅在富有粘滞性的体液中振动，因摩擦而生热。
高频电刀就是利用高频电流通过机体的这种热效应而制成的。
高频电切割时，通常应用针形或刃形电极，有效面积很小，而电极下组织中的电流密度却很大，因而可以在一瞬间产生大量的热，把电极下的组织爆发性地蒸发掉，分裂成一个不出血的、窄而平坦的、深几毫米的切口，而且还可以使血管中的血液凝固到一定的深度，代替结扎，完成切口止血工作。
为了避免低频电流引起不需要的神经刺激和减少交流漏电，高频电刀一般使用0.3～5MHz的振荡频率。
由于高频电刀是大能量的输出外科器械，如果能量集中在切口之外的地方，则易产生烧伤。
特别在大功率使用单极的情况下，应特别小心。
三、基本结构如图1-1-2高频电刀一般是由高压电源、低压电源、振荡单元、功率输出、电切、电凝选择等单元组成。
电源单元包括电源变压器等，初级输入220V，次级输出高压和低压两路。
震荡单元包括震荡线圈、电容，电子管或晶体管等（早期的火花式电刀无电子管或晶体管）。
其功能是用来产生高频电流。
功率输出单元包括晶体管（电子管）及输出功率调节电路。
其作用是来将高频电流作功率放大并将其输出到电刀部件；电切、电凝选择单元主要是选择临床需要的电切和电凝的功率，通过专用刀柄，就可以完成切、凝的临床任务。
高频电刀的原理及使用须知
高频电刀原理：高频电刀是利用机内高频振荡电路产生的高频高压电流通过刀笔作用到病患部位，利用刀笔尖端部位对所接触的组织产生瞬间烧灼现象，以达到电切或电凝的效果。
电切和电凝的区别在于高频电流波形的不同：电切的电流波形为连续的高频波形，电流在瞬间产生大量的热量和极高的温度，这种温度使细胞组织汽化从而使组织分离，电切的电压低但波形密集能量高；而电凝是间歇型脉冲型的高频波形，瞬间产生的热量少，温度低，不足以使组织汽化而仅仅产生烫伤的效果，电凝的能量低但电压高。
混切的波形则介于两者之间。
高频电刀作用到人体的电流，必须经过回路流回高频电刀内部，形成完整的回路，才能完成电切或者电凝功能，单极电刀是通过负极板使电流流回电刀形成回路，而双极电刀则无需负极板，因为他的双极镊子一个头为输出路，另一个头使电流返回电刀，相当于负极板的作用。
高频电刀主要有：火花间隙式电刀、电子管振荡式电刀、晶体管振荡式电刀以及微电脑控制晶振电刀。
现广泛使用的是微电脑控制晶振电刀。
使用高频电刀的优点：1、切割速度快、止血效果好、切口齐，操作简单、安全方便。
2、与传统采用机械手术刀相比，在临床上采用高频电刀可大大缩短手术时间，减少患者失血量及输血量，从而降低并发症及手术费用。
3、与其他电外科手术器（如激光刀、微波刀、超声刀、水刀、半导体热凝刀等）相比高频电刀适应手术范围广，容易进入手术部位，操作简便，性能价格比合理等优越性。
但如果不能正确使用高频电刀，可能对人体产生以下危害：（1）电击。
由于电刀外壳带电使不慎触摸到的人受到电击伤害。
（2）烧伤，又分为极板性灼伤和非极板性灼伤。
极板性灼伤：极板接触不良，接触电阻太大，导致接触点发热灼伤。
非极板性灼伤，就是人为原因使电刀外系统接地，使高频电流在各个结点之间产生环流造成电击灼伤。
(3）火花低频火花低频是高频电刀中危险性最大的因素，火花低频往往造成的不是灼伤的问题，火花低频更容易对病员的生命产生危险。
高频电刀一般均对低频漏电流作了严格限制，仪器本身也不应该输出低频电流，因为其危险性比高频要大的多，特别是机器外接电缆接触不良打火造成的低频电流的危险是致命的。

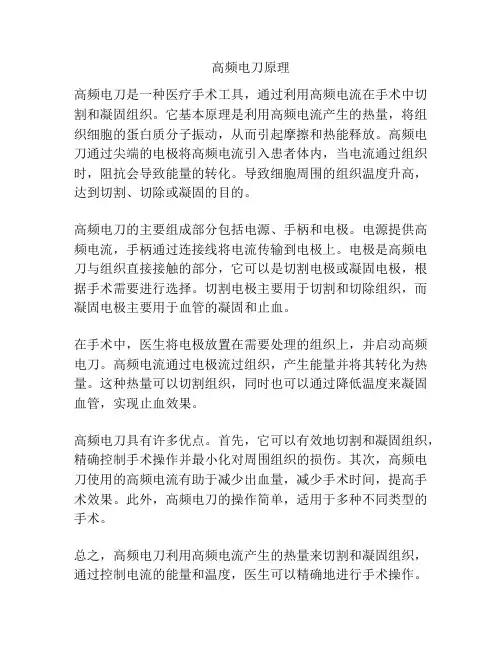

高频电刀原理
高频电刀原理
高频电刀是一种医疗手术工具，通过利用高频电流在手术中切割和凝固组织。
它基本原理是利用高频电流产生的热量，将组织细胞的蛋白质分子振动，从而引起摩擦和热能释放。
高频电刀通过尖端的电极将高频电流引入患者体内，当电流通过组织时，阻抗会导致能量的转化。
导致细胞周围的组织温度升高，达到切割、切除或凝固的目的。
高频电刀的主要组成部分包括电源、手柄和电极。
电源提供高频电流，手柄通过连接线将电流传输到电极上。
电极是高频电刀与组织直接接触的部分，它可以是切割电极或凝固电极，根据手术需要进行选择。
切割电极主要用于切割和切除组织，而凝固电极主要用于血管的凝固和止血。
在手术中，医生将电极放置在需要处理的组织上，并启动高频电刀。
高频电流通过电极流过组织，产生能量并将其转化为热量。
这种热量可以切割组织，同时也可以通过降低温度来凝固血管，实现止血效果。
高频电刀具有许多优点。
首先，它可以有效地切割和凝固组织，精确控制手术操作并最小化对周围组织的损伤。
其次，高频电刀使用的高频电流有助于减少出血量，减少手术时间，提高手术效果。
此外，高频电刀的操作简单，适用于多种不同类型的手术。
总之，高频电刀利用高频电流产生的热量来切割和凝固组织，通过控制电流的能量和温度，医生可以精确地进行手术操作。
高频电刀已经成为现代医疗领域中一种常用的手术工具，为患者提供了更安全、高效的手术治疗选择。
高频电刀工作原理
高频电刀工作原理高频电刀是一种利用高频电流产生热量来切割组织的医疗器械。
它由手柄、电源、电感器和电极组成。
工作原理主要通过电磁感应产生高频电流，并通过电极传递给组织，使组织内的水分分子受热迅速蒸发，从而达到切割组织的目的。
高频电刀的手柄是用于控制电刀的工作的部分，通常包含了开关、控制面板和触摸屏等。
电源是为高频电刀提供电能的装置，常见的有直流电源和交流电源。
电感器则是将电能转化为高频电能的设备，它主要由线圈组成，根据医生的需要可以选择不同的电感器来实现不同的切割效果。
电极则是将高频电能传递给组织的零件，一般采用导电性能良好的金属材料制作。
高频电刀的工作原理可以分为两个步骤：电磁感应与电极传输。
在第一步中，电源产生的交流电通过电感器中的线圈，产生一个高频交流电磁场。
当组织与电极接触时，组织内的离子和电子会受到交流电磁场的影响，从而形成一个叫做众普尔效应的现象。
这个效应会使组织内的离子振动，产生热量。
在第二步中，热量通过电极传递给组织，使组织内的水分分子受热迅速蒸发，从而达到切割组织的目的。
在电刀中，通常将电极分为两部分，一部分是直接接触组织的活性电极，另一部分则作为返回电极。
活性电极采用细长的形状，以便精确地切割组织。
返回电极则通常通过接地或与患者的身体接触来形成一个回路，将流经组织的电流回传到手柄中，最终回到电源。
通过高频电刀的工作原理，医生可以精确地控制切割组织的深度和速度。
高频电刀可以在切割组织的同时，减少出血量，并可以通过电流的调节来实现止血的效果。
同时，高频电刀的切割过程也能够实现组织的均热，减少热损伤和热烧伤的风险。
总结来说，高频电刀利用电磁感应产生高频电流，并通过电极传递给组织，使组织内的水分分子受热迅速蒸发，从而实现切割组织的目的。
它的工作原理简单而高效，不仅可以精确地控制切割深度和速度，还可以减少出血量，并实现均热和止血的效果。
因此，它在手术中被广泛应用，并取得了很好的临床效果。
瑞士康特电刀说明书
瑞士康特电刀说明书一、公司简介本公司产品主要有:瑞士康特电刀系列产品。
二、工作原理高频电刀(高频手术器)是一种取代机械手术刀进行组织切割的电外科器械。
它通过有效电极尖端放电产生的高频高压电流与肌体接触时对组织进行加热，实现对肌体组织的汽化分离和凝固，从而起到切割和止血的目的。
在切割模式下，电流通过组织细胞时产生热量，细胞内的水分被加热蒸发导致细胞破裂。
在电凝模式下，组织表面的细胞被加热脱水，直至病灶部分止血、干结、萎缩、分离。
三、产品特点及用途瑞士康特电刀、电凝综合治疗仪(以下简称治疗仪)是广泛应用于手术室的外科设备，它能够精细地调整各种电切和电凝的参数，并且具有重复性，各种安全系统的设计保证了病人和医生的安全。
本治疗仪主要适用于普通外科、胸外、脑外、五官科、颌面外科等手术。
单极电切模式主要用于外科切开组织的手术，双极电切主要应用于临床上的微创手术，单极电凝主要应用于临床上的无出血手术，双极电凝双极电凝多用于脑外科、显微外科、五官科、妇产科以及手外科等较为精细的手术。
本治疗仪的特殊性能:它的最重要的特性是具有良好的重复性，及能对各种电切、电凝参数进行精细快速调整。
它的这个重要特性是由电子传感器提供的。
传感器监测相应的电切、电凝的电气参数，由开环或闭环的控制电路自动控制和调整各种电气参数。
具有中性极敷贴不好时，仪器自动报警提示的功能，能有效防止中性极板与人体接触不好时造成患者的灼伤。
本治疗仪安全等级为I类、BF 型设备。
四、主要结构本治疗仪由主机和电刀刀柄、中性极板(敷肌板)、双极电镊、脚踏开关等附件组成。
五、工作条件1、环境温度:5℃-40℃;相对湿度:<80%;2、工作电源:AC220V+22V50Hz+1Hz;3、大气压力:86kPa-106kPa。
六、面板图示说明。
高频电刀的安全使用
高频电刀的安全使用
第28页
负极板使用方法
1 :当确定病患手术部位 后在不妨碍手术情 况下选择离手术部位 最近位置粘贴，避 免手指接触导电胶面 并拉开小心平贴压紧 四个边角
高频电刀的安全使用
第29页
负极板使用方法
1:负极板应选择血管丰富最 靠近手术部位肌肉处（建 议于动脉上臂及大腿处）
高频电刀的安全使用
8、镊子尖端属精细，在使用、清洁、放置时要注意 保护。放置时尖端应套上保护套，勿与其它重物堆 放在一起。
高频电刀的安全使用
第38页
小结：
高频电刀使用安全与病人个体差异、生理功效和 使用者操作技能亲密相关，在方便手术止血、提升 手术效率同时，也存在着很多安全隐患。假如违反 安全使用操作常规，可造成灼伤、烧伤、干扰心电 图或起搏器等后果。所以，加强高频电刀安全使用 管理十分主要。
高频电刀的安全使用
第25页
单极电刀使用注意事项：
8、器械护士应在手术过程中应及时刮除电刀头黏附 有机物，以确保电刀良好传导功效。手术过程中 不使用时，应将电刀及时收回，禁止随手乱放， 以防电刀意外触发而发生灼伤事故。发觉电刀功 效不良时应及时更换。手术中冲洗手术腔生理盐 水等溢出后，会浸湿病人身下床单，高频电流会 经过它而形成接地状态，进而产生热量，造成皮 肤烧伤。所以，在手术过程中应预防冲洗生理盐 水溢出体外，保持术野清洁干燥。
高频电刀的安全使用
第34页
极板粘贴注意事项
8:患者术前准备：患者不可携带金银首饰、手表等各 种金属物品。放置极板前应将患者皮肤处理洁净， 必要时剃去过长毛发。安置患者体位时，患者与金 属床之间必须有绝缘床垫，应注意防止肢体接触金 属物品，如手术床沿金属围栏、输液架、体位架等 。假如患者躁动，应马上检验电极板是否移位、脱 落。
高频电刀的工作原理
高频电刀的工作原理
高频电刀通过高频电流的作用实现切割和凝固组织的功能。
其工作原理如下：
1. 高频电源：高频电刀的核心是高频电源，它产生高频电流。
高频电源通常运行在几十万到几百万赫兹。
2. 电极：高频电源连接一个主电极和一个接地电极。
主电极通常是手持的电刀手柄，而接地电极则是通过接触患者皮肤完成电路。
3. 高频电流：高频电源将直流电源转换为高频电流，并通过电极传递到患者体内。
高频电流的频率足够高，以至于它的周期非常短，每个周期内的电流和能量都非常小。
4. 组织切割：当高频电流接触组织时，电流通过组织产生电阻。
由于电阻的存在，电能转化为热能，导致组织的加热。
5. 组织凝固：高频电刀的特殊设计使得电流更集中在刀刃附近，从而减少了对周围组织的热损伤。
高频电切在切割组织的同时，还能通过凝固的作用，即瞬间凝固组织，以避免较大的出血量。
总的来说，高频电刀利用高频电流加热和凝固组织，实现了切割和凝固组织的功能。
其独特的工作原理减少了切割过程中的出血风险，并能够加快手术过程。
高频电刀的操作流程和注意事项(标准版)
( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改高频电刀的操作流程和注意事项(标准版)Safety management is an important part of production management. Safety and production are inthe implementation process高频电刀的操作流程和注意事项(标准版)一电刀的结构和工作原理。
1.结构与配件由主机、电刀笔、脚控开关和回路电极（负极板）组成。
使用负极板的作用：可构成电流回路，同时降低极板处的电流密度，避免电流离开病人后返回高频电刀时继续对组织加热而灼伤病人。
2.工作原理利用475～480KHz高频电流在电刀的刀尖形成高温和放电，使组织快速脱水、分解蒸发，血液凝固，实现切割组织和凝血作用。
二使用电刀的禁忌症：安装心脏起搏器的病人禁止使用高频单极电刀或咨询心内科医生。
三电刀安全使用的操作程序和注意事项（一）首先评估病人是否适合使用电刀，根据手术选择合适品牌的电刀，检查电源、电极线路有无断裂和金属线外露。
（二）选择并检查负极板：检查导线和夹头；选择大小形状合适的负极板（15Kg以下的小儿应选用婴幼儿极板），检查导电胶的粘附力。
（三）评估病人皮肤，选择合适的部位安装负极板并将极板插头连接至机器。
合适的安装部位：尽量靠近手术部位（但不少于15cm）的平坦的血管丰富的肌肉区；局部皮肤剔除毛发并保持清洁干燥；与手术部位不可左右交叉；距ECG电极15cm；环路中不能有金属移植物、起搏器、心电图电极；极板的长边接近高频电流的来向。
不合适的安装部位：皮肤皱褶和骨性隆起、疤痕、脂肪较厚、身体负重部位、液体积聚部位。
安装负极板时要注意：极板和皮肤要紧密连接；保持极板平整，不能切割和折叠；消毒和冲洗时避免浸湿极板。
爱尔博高频电刀的常见故障分析
爱尔博高频电刀的常见故障分析摘要：近年来高频电刀常常替代机械手术刀被广泛应用于手术室中，与传统手术刀相比，在安全、操作方便、加快手术进程、降低医务人员的工作时长与工作量、降低手术中患者出血、输出功率可调，缓解患者的疼痛感等方面具有显著的优越性。
高频电刀的主要组成部分有：高频发生器、手术部件（手术连接器、手术手柄、手术电缆、手术电极）以及脚踏开关。
德国爱尔博电子医疗仪器公司（ERBE）1923 年生产了世界上第一台高频电外科设备，也是世界微创外科技术发展的开端。
就医生而言一定程度上降低了手术操作的难度，从而很大限度的降低了手术的风险，就患者而言降低了手术中病人的失血量。
爱尔博高频电刀在手术中一般是与其它器械合用，进而对需要手术部位的组织进行分离、组织灭火、大血管闭合以及凝固止血[1]等。
高频电刀在长时间的高强度、高频率下使用，可使部分部件老化以及使用过程中发生故障，仪器发生故障后可对患者或医护人员造成一定的伤害。
关键词：爱尔博（ERBE）；高频电刀；维修；故障1高频电刀的工作原理高频电刀的工作原理是使通过高频能量发生器的低频低压电流发生转换（变频变压），变成高频(0.3~5MHz)交流电，该高频交流电的电压通常为千伏以上，故电刀以产生热效应的方式对组织进行切割和凝血，此外对患者及医务人员也不会产生电击伤害。
2高频电刀基本结构高频电刀一般是由高压电源、低压电源、振荡单元、功率输出、电切、电凝选择等单元组成。
电源单元包括电源变压器等，初级输入220V，次级输出高压和低压两路。
震荡单元包括震荡线圈、电容，电子管或晶体管等（早期的火花式电刀无电子管或晶体管）。
其功能是用来产生高频电流。
功率输出单元包括晶体管（电子管）及输出功率调节电路。
其作用是来将高频电流作功率放大并将其输出到电刀部件；电切、电凝选择单元主要是选择临床需要的电切和电凝的功率，通过专用刀柄，就可以完成切、凝的临床任务。
3常见故障分析3.1按下电源开关主机不启动（不能开机）该状态指的是，接通电源后系统无法开机，且所有的按键均无作用。
(完整版)高频电刀-PPT课件
高频电刀基本原理
低频交流电导致
• 神经刺激 • 肌肉刺激 • 疼痛 • 心博停止
低频的（50-60Hz）交流电不适合在电外科中 应用。因为在使用这种电流得到热效应的同时 也产生法拉第效应， 这将导致对神经与肌肉的 刺激产生肌肉收缩.
高频电刀基本原理
交流频率的影响图
交流电对神经及肌肉的刺激作用是受频率影 响的： 交流电的频率必须足够高以确保在使用时不 产生对神经及肌肉的刺激 电外科设备使用的交流电频率必须大于 300,000 Hz、 (300kHz)。
单回路负极板特点及安全系数
2、单回路负极板： 导电金属箔为一个整体，通过连线 接到电刀中。而电刀根据电容效应 进行检测，如发现没有连接回路负 极板，则产生报警。但这种形式最 大的缺点是只能检测到电刀是否连 接回路负极板，而无法判断负极板 是否有效地连接到皮肤
双回路负极板特点及安全系数
3、双回路负极板：
频谱
高频电刀基本原理
所以我们使用的电刀必须要超过300kHz的频 率的交流电，用于手术方面的切割和凝血。
1、得以充分利用电的热效应 2、没有直流电化学效应引起的离子灼伤 3、没有低频交流电引起的神经及肌肉的刺激
高频电刀基本原理
三个电学基本概念：
1.电流永远从最短的路线流动 2.必须形成回路 3.电流走电阻低的捷径
注：没有回路或回路不畅就会出现烧烫伤
电流是需要回路的
电流永远 . . .
– 流向大地 – 沿电阻最小的通路
电流是需要回路的
人体组织电阻值
组织 血液 肌肉, 肾脏, 心脏 肝脏, 脾脏 大脑 肺脏 脂肪 铜
电阻值 160 200 300 700 1000 3300 1.6
20
高频电刀原理
高频电刀原理
高频电刀是一种用于外科手术的特殊器械，它通过高频电磁场产生的热来切割或凝固器官和血管。
它可以在极短的时间内将脂肪切碎、血管缝合，甚至精细调整皮肤形状等。
它是由放大器、发生器、调谐器、湿处理器、刀头和电源构成的电化学系统。
它的工作原理很简单，就是把放大器输出的高电压交流变成高频高压的系统性电流送入处
理器，传送到刀头，从而产生高频电磁场。
刀头对这种电磁场作用，使细胞分裂、血管缝合或组织凝固，从而完成出血少、手术迅速、创面小、效果好的手术。
首先，电刀的基本原理是通过放大器的输出给处理器传送一定的电流，从而进行称为感应热的热处理，并在极短的时间内使细胞分裂、血管缝合或组织凝固。
其次，电刀的工作原理很简单，把放大器输出的高电压交流电变成高频高压的系统性电流送入处理器，传送到刀头，从而产生高频电磁场。
当刀头经过生物组织时，组织内部水分子会受到电磁场的旋转影响，产生电磁热，使组织内温度很快上升，使细胞发生分裂、血管缝合或组织凝固，从而完成出血少、手术迅速、创面小、效果好的手术。
此外，由于电刀热能比较快，并且温度升高速度较快，因此在某些只需要热能作用一次的切割以及精密调整皮肤表面的手术中，电刀的优势就很明显了，同时电刀的功率的震动也可以把小块骨碎片等分解，这样非常有利于手术的完成。
总而言之，高频电刀是一种新型外科手术器械，它的主要原理是通过运用高频电磁场产生热，使细胞分裂、血管缝合或组织凝固，从而实现外科手术，优势在于出血少、手术迅速、创面小、效果好等特点。
由于其优势明显，高频电刀已经成为很多外科手术的必不可少的器械，未来它在外科手术上的应用将更加广泛，更加安全。
答高频电刀可以切割组织止血凝固和破坏病变组织常用于外科手术中的切割和止血
答高频电刀可以切割组织止血凝固和破坏病变组织常用于外科手术中的切割和止血高频电刀是一种常用于外科手术中的医疗工具，它可以通过切割组织、止血凝固和破坏病变组织等功能，为手术提供了更加精确和高效的操作方式。
本文将就高频电刀的工作原理、应用范围以及优势进行详细介绍。
一、高频电刀的工作原理高频电刀是利用高频电流通过组织产生热能，达到切割组织和止血的目的。
它主要由手柄、高频电源和电极组成。
在手术操作过程中，医生将电极插入患者体内，通过高频电流的作用，将组织加热至蒸发点，从而实现对组织的切割和止血。
二、高频电刀的应用范围高频电刀在外科手术中有着广泛的应用范围，例如普外科手术、泌尿外科手术、妇科手术等。
它可以用于切割软组织，如脂肪组织、肌肉组织等，也可以用于止血凝固，有效地控制手术出血，同时还可以破坏病变组织，如良性肿瘤、畸形组织等。
三、高频电刀的优势与传统手术刀具相比，高频电刀具有以下几个显著的优势：1. 切割精确：高频电刀通过准确的能量传递，能够实现对组织的精确切割，避免了误伤健康组织的风险，减少手术并发症的发生。
2. 止血效果好：高频电刀能够通过联合射频、电切和电凝三种功能，在手术切割的同时，实现对出血点的凝固，达到高效止血的效果。
3. 病变组织破坏：高频电刀通过向病变组织施加高能量，能够有效破坏病变组织，例如良性肿瘤的切除。
这种方式对于一些难以切除的病变组织有着明显的治疗效果。
4. 减少手术时间：高频电刀的高效性使得手术时间大大缩短，减少了手术对患者的创伤和压力，提高了手术的成功率和患者的康复速度。
综上所述，高频电刀作为一种常用于外科手术中的切割和止血工具，以其精确的切割、优异的止血效果以及对病变组织的破坏等优势受到广泛的认可和应用。
在未来的发展中，随着技术的不断创新，相信高频电刀将在外科手术中发挥越来越重要的作用，为患者带来更好的治疗效果和手术体验。
高频电刀工作原理及维修实例
发现 ，负 极板引 出线 断裂 ，重新焊 接处理绝缘 后 ，连 接 没备，开 机
后功能 率 波形 、电压 、电流 的 自动 节，实
程序化 自 控制 ，实现安全指标 和故障的检 测和 指示 动 高频 电 刀一般 是 由高压 电源 、低压 电 源 、振荡 单 元 、 率输 功 出 、电切或 电凝选择等 单元组 成 电源单 元包括 电源 变压器等 ，初 级 由市 电交流２ ０ 输 入 ，次极输 出高压和低压两 路 振荡单 元包括 ２Ｖ 振荡线幽 、电容 、振荡 管等 ．功能 是产生 高频电流 功 率输 出单 元
］５ 缸 ． 技 ２ ０ｔ第１ ３ 科 ０ ８ｌ Ｅ １
技 术 创 新
高频 电刀 工作 原 理 及 维修 实例
刘 海 涛
（ ｎ医院供 应设备科 ） ３
摘 要 关键 词
文章介绍 了高频 电刀的工作原理及分类．对医院实际工作 高频 电 刀 常见 故 障 维 修 实例
Ｅ Ｅ高频 电刀常见故障及维修 实例进行 了分析 ＫＢ
（ 故障现象 ：脚踏开关控制 电凝功 能正常 ，手柄开关控 制电 ２） 凝 失效 故障 排除 ：上述现 象显示 ，没 箭手 控 电 切 、电凝选 择 电路 故 障 ，对应 到 没 备电路板 ，为Ｍｏ ｏ Ｏ ｔｕ Ｂ ａ 拆 开机 箝 ．发 ｎ— ｕ ｔ ｏｒ ｐ— ｄ Ｍｏ ｏ Ｏ ｔ ｔ ｎ — ｕ ｕ 电路板 有 明显 焦 臭味 ，电阻 Ｒ ５ ｎ ） 显烧 焦 炭 ｐ Ｉ（ ６ 明
（ 故障现 象 ： ３） 开机报错 “ ｒ ３ ” Ｅｒ３
故 障 排 除 ：利 用 排 除 法 确定 Ｐ ｗｅ— ｄ ｌ ＵＬ）电路 板 故 障 ｏ ｒＭｏ ｕｅ（
现代医学仪器课件 高频电刀的结构和原理
电凝、电切开关
背电极阻抗检测
回路负极板部位烧伤
OSC 产生100kHz的振荡信号通过背 电极的反射阻抗通入恒流源电路， 从而检测背电极两点之间的接触阻 抗
电流检测
第一个放大器相当于射射器，是一 个放大倍数为1的同向放大器，起 阻抗隔离作用
第二个放大器也是一个放大倍数为 1的同向放大器，做加法器用
高频电刀的工作模式：
1. 单极模式
高频电刀的高频发生器、病人、病 人极板、连接导线和作用电极，高 频电流通过回路导线穿过病人，再 由病人极板返回高频电刀
2. 双极模式
高频电刀的高频发生器、通过双极 镊子的两个尖端向机体组织提供高 频电能，使双极镊子两端之间的血 管或组织脱水而凝固，达到止血的 目的。它的作用范围指局限于镊子 两端之间，对机体组织的损伤程度 和影响范围远比单级方式小得多。 多用于脑外科、显微外科等较为精 细的手术中。
功率放大器
CPU怎样知道皮 肤接触阻抗？有
意思吧。。。。
背电极是主 电路的回路，
同样有 5000VP-P
背电极皮肤接触阻抗检测电路
高频 电刀 手柄 及刀
头
特殊
吧 。。。
电刀头的P-P电压超 过5000V，怎样把电 凝/电切的控制信号
？ 传给CPU
电刀手柄控制开关电路
普通 光耦 两侧 距离
是 7m m
电刀 的光 耦两 侧距 离是 20m
m
高频电刀的特殊性，绝对不能用普通光耦替代高压光耦
在电刀回路 中串个电感 作为Trigger
简单吗？
威力电刀
FORCE ELECTRONIC SURGERY
电凝 ： 射频频率： 250kHz—1MHz 输出开路电压：0—5000V p-p 输出功率：0---300W 电切： 射频频率： 250kHz—2MHz 输出开路电压：9000V p-p 输出功率：0---700W
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高频电刀的原理与基本结构,
一、电刀分类
目前，高频电刀主要有三种形式：火花式振荡电刀、电子管振荡电刀、固体振荡式电刀。
火花式振荡电刀是利用钨合金电极间的空隙放电和LC振荡回路组成衰减振荡，它输出的是中断的高频减幅波，如图1-1-1a所示。
电子管振荡电刀通常由大功率高频电子管与LC振荡回路组成，振荡比较稳定。
若振荡管板极由直流供电，则输出如图1-1-1 b所示的连续高频等幅波。
若板极由50Hz交流电供给，则输出如图1-1-1c所示的中断的、幅度变化的高频振荡波。
固体电刀则是利用晶体管、集成电路组成振荡器和控制电路，其输出的是连续波（图1-1-1 c）或中断波（图1-1-1 d），或二者的组合波形。
二、工作原理
根据医用物理学的原理，当高频电流通过人体组织时，由于每一振荡的电脉冲时
间极短，离子很难引起迁移，仅仅在富有粘滞性的体液中振动，因摩擦而生热。
高频电刀就是利用高频电流通过机体的这种热效应而制成的。
高频电切割时，通常应用针形或刃形电极，有效面积很小，而电极下组织中的电流密度却很大，因而可以在一瞬间产生大量的热，把电极下的组织爆发性地蒸发掉，分裂成一个不出血的、窄而平坦的、深几毫米的切口，而且还可以使血管中的血液凝固到一定的深度，代替结扎，完成切口止血工作。
为了避免低频电流引起不需要的神经刺激和减少交流漏电，高频电刀一般使用0.3～5MHz的振荡频率。
由于高频电刀是大能量的输出外科器械，假如能量集中在切口之外的地方，则易产生烧伤。
特别在大功率使用单极的情况下，应特别小心。
三、基本结构
如图所示：
如图1-1-2高频电刀一般是由高压电源、低压电源、振荡单元、功率输出、电切、电凝选择等单元组成。
电源单元包括电源变压器等，低级输进220V，次级输出高压和低压两路。
震荡单元包括震荡线圈、电容，电子管或晶体管等（早期的火花式电刀无电子管或晶体管）。
其功能是用来产生高频电流。
功率输出单元包括晶体管（电子管）及输出功率调节电路。
其作用是来将高频电流作功率放大并将其输出到电刀部件；电切、电凝选择单元主要是选择临床需要的电切和电凝的功率，通过专用刀柄，就可以完成切、凝的临床任务。
