钢筋拉伸实验一、实验目的了解钢筋在纯拉应力条件下直至破坏的整个过程；了解拉伸过程的四个阶段，即弹性阶段，屈服阶段，强化阶段和颈缩阶段；掌握钢筋拉伸试验的荷载位移曲线，从图中得出上、下屈服强度；计算钢筋的断后伸长率、断面收缩率。
二、实验设备万能材料试验机（示值误差不大于1％）、游标卡尺（精度为0.1mm）。
三、实验步骤1.钢筋试件一般不经切削。
图1 试件示意图a—直径；l—标距长度；h1—（0.5～1）a；h—夹头长度2.在试件表面，选用小冲点、细划线或有颜色的记号做出两个或一系列等分格的标记，以表明标距长度，测量标距长度l0（l0=10a或l0=5a）（精确至0.1 mm）。
调整试验机测力度盘的指针，对准零点，拨动副指针与主指针重叠。
3.将试件固定在试验机的夹具内，开动试验机机进行拉伸。
屈服前，应力增加速度按表1规定，并保持试验机控制器固定于这一速率位置上，直至该性能测出为止；测定抗拉强度时，平行长度的应变速率不应超过0.008/s。
应力速率（N/mm2）·s-1材料弹性模量（Mpa）最小最大＜150000 2 20≥150000 6 604.钢筋在拉伸试验时，读取测力度盘指针首次回转前指示的恒定力或首次回转时指示的最小力，即为屈服点荷载F s（N）；钢筋屈服之后继续施加荷载直至将钢筋拉断，从测力度盘上读取试验过程中的最大力F b（N）。
5.拉断后标距长度L1（精确至0.1mm）的测量。
将试件断裂的部分对接在一起使其轴线处于同一直线上。
如拉断处到邻近标距端点的距离大于l0/3时，可直接测量两端点的距离；如拉断处到邻近的标距端点的距离小于或等于l0/3时，可用移位方法确定l1：在长段上从拉断处O点取基本等于短段格数，得B点，接着取等于长段所余格数（偶数）之半得C点；或者取所余格数（奇数）减1与加1之半，得到C与C1点，移位后的l1分别为AO+OB+2BC或AO+OB+BC+BC1（如图2所示）。
钢筋原材拉伸、弯曲试验流程及注意事项
钢筋原材拉伸、弯曲试验步骤及注意事项***********摘要：钢筋原材拉伸和弯曲试验能反应出钢材关键力学性能关键词：钢筋、拉伸、弯曲、试验现针对高速公路工程中所常见HPB300、HRB400E钢筋原材拉伸、弯曲试验步骤及注意事项 (HPB热轧光圆钢筋英文Hot rolled plain bars缩写；HRB热轧带肋钢筋英文Hot rolled ribbed bars缩写；300、400为屈服强度特征值；E代表有抗震要求)一、试验前准备工作1. 试验通常在室温10﹣35℃范围内进行，对温度要求严格试验，试验温度应为23℃±5℃。
所用仪器设备有：万能试验机量程分别为0-100KN、0-300KN、0-1000KN三种、钢筋自动标距仪、游标卡尺（0-200mm）、1m钢卷尺。
2. *****高速钢筋原材试件取样要求为：钢筋取样应从同一厂家、同一批号（钢筋原材每60t为一批，不足60t也为一批）、同一规格钢筋中任选2根钢筋，分别截取要求数量。
取样时应先将钢筋原材端部去掉大于500mm后再截取试件。
拉伸试验：直径25mm以下(包含25mm) 取样长度****mm直径28-32mm取样长度为*****mm弯曲试验：直径8-10mm（圆钢）取样长度为*****mm直径12-25mm（螺纹钢）取样长度为****mm直径28-36mm（螺纹钢）取样长度为****mm3. 原始标距标识：应该用细划线标识原始标距，不得用引发过早断裂缺口作标识，标识为5mm倍数。
（HPB300级钢筋原始标距为10d、HRB400E级钢筋原始标距为5d d-钢筋直径mm）二、钢筋原材拉伸试验1. 依据试样公称直径和标准中要求抗拉强度力学性能特征值（本文表1），估算钢筋最大拉力时力值处于万能试验机量程20%﹣80%之间。
2.依据委托单检验取回有标识钢筋原材试验样品数量，用游标卡尺对钢筋直径进行核实，尺量试样长度。
规范填写原始统计，并对原始统计进行编号。
钢筋拉伸试验
H：热轧；R：带肋；B：钢筋；F：细晶粒； C:冷加工；P：光圆；E：抗震 HRB335E ？ 通常称HPB300为一级钢筋，HRB335为二级 钢筋，HRB400为三级钢筋。
(4)缩颈断裂阶段
曲线到达e点前，试件的变形是均匀发生的，曲线到
弹性极限与比例极限非常接近，工程实际中通常对二者不 作严格区分，而近似地用比例极限代替弹性极限。
(2)屈服阶段 屈服点 s
曲线超过b点后，出现了一段锯齿形曲线，这—阶段 应力没有增加，而应变依然在增加，材料好像失去了抵 抗变形的能力，把这种应力不增加而应变显著增加的现 象称作屈服，bc段称为屈服阶段。屈服阶段曲线最低点
一、试件和实验条件
二、试件仪器
二、试件仪器
三、低碳钢拉伸曲线
三、低碳钢拉伸曲线
低碳钢受拉的应力-应变图
(1)弹性阶段 比例极限σp
oa段是直线，应力与应变在此段成正比关系，材料符合虎
克定律，直线oa的斜率tan E 就是材料的弹性模量，直
线部分最高点所对应的应力值记作σp，称为材料的比例极 限。曲线超过a点，图上ab段已不再是直线，说明材料已不符 合虎克定律。但在ab段内卸载，变形也随之消失，说明ab段 也发生弹性变形，所以ab段称为弹性阶段。b点所对应的应力 值记作σe ，称为材料的弹性极限。
所对应的应力 s 称为屈服点(或屈服极限)。在屈服
阶段卸载，将出现不能消失的塑性变形。工程上一般不 允许构件发生塑性变形，并把塑性变形作为塑性材料破
坏的标志，所以屈服点 s 是衡量材料强度的一个重要指
标。
(3)强化阶段 抗拉强度 b
经过屈服阶段后，曲线从c点又开始逐渐上升，说
钢筋原材拉伸试验方法
钢筋原材拉伸试验方法1.仪器设备①万能材料试验机及不同规格夹具。
②连续式标距打点机。
③钢尺。
2.试样准备原始标距L o的标记：在试样自由长度范围内，均匀划分为10mm或5mm 的等间距标记。
可以用标点机进行打点标距。
3.试验步骤①将试样夹紧在试验机上后，进行加荷。
②屈服强度的测定：试验机平稳加荷，控制速率在6～60MPa/s（可参照表中力值数据）在显示盘数值第一次出现回落时的最大读数，将其除以试件原始横截面积（S O）得到下屈服强度。
③继续平稳加载，直至试件破坏或钢筋出现颈缩现象，停止加载。
④测定断后伸长率，应将试件断裂的部分仔细地配接在一起使其轴线处于同一直线上，并采取特别措施确保试件断裂部分适当接触后测量试件断后标距（测量区的范围应处于距离断裂处至少5d）。
原则上只有断裂处与最接近的标距标记的距离不小于原始标距的三分之一情况方为有效。
但断后伸长率大于或等于规定值，不管断裂位置处于何处测量均为有效。
4.结果计算抗拉强度按下式计算：R m=F b/S o 伸长率按下式计算：δ=（L1-L0）/L0*(100%)式中： R m――抗拉强度，计算精确至5MPa F b――极限荷载值，kNδ――伸长率，计算精确至0.5%L0――试样原标距长度，mmL1――试样拉断后标距长度，准确到0.25mmS0――试样原横截面积，mm2试验出现下列情况之一者，试验结果无效，应补做同样数量试样的试验：①试样断标距外或在机械刻线的标距标记上，而且断后伸长率小于规定最小值；②试验期间设备发生故障，影响了试验结果任何检验如有某一项试样结果不符合标准要求，则从同一批中再取双倍数量的试样进行该不合格项目的复验。
复验结果（包括该项试验所要求的任一指标）即使有一个指标不合格，则该批视为不合格。
钢筋拉伸试验屈服强度，极限抗拉强度，伸长率应符合下表要求。
钢筋拉伸试验规范
钢筋拉伸试验规范1. 引言钢筋拉伸试验是用来确定钢筋的拉伸性能和力学性质的一种方法。
它是评估钢筋质量和安全性的重要手段之一。
本文档旨在规范钢筋拉伸试验的操作步骤、试验设备和试验结果的评定方法，以确保试验结果的准确性和可靠性。
2. 试验设备2.1 西门子拉伸试验机：用于施加拉力并测量钢筋的拉伸力。
2.2 示值器：用于测量钢筋的伸长量。
2.3 钳口：用于夹紧钢筋并确保其在拉伸过程中不发生滑动。
3. 操作步骤3.1 样品准备：从现场采集的钢筋中随机取样，并按照标准尺寸剪切成适当的长度。
3.2 样品编号：为每个样品分配唯一的编号，以便于后续的数据记录和比较。
3.3 钳口夹紧：将钢筋的两端分别夹在拉伸试验机的夹具上，确保钢筋在拉伸过程中不会发生滑动。
3.4 施加荷载：以恒定速度施加荷载到钢筋上，直到发生断裂。
3.5 记录数据：在试验过程中记录拉伸力和伸长量的变化，以供后续分析和评估使用。
4. 试验结果评定方法4.1 极限抗拉强度：根据试验结果，取最大荷载值，并除以钢筋的原始横截面积，得到钢筋的极限抗拉强度。
4.2 屈服强度：根据试验结果，找到应力-应变曲线上的比例极限点和流动点，并通过插值法计算钢筋的屈服强度。
4.3 断后伸长率：根据试验结果，计算钢筋断裂后的伸长量与原始长度之间的比值，得到钢筋的断后伸长率。
5. 结论钢筋拉伸试验规范规定了钢筋拉伸试验的操作步骤、试验设备和试验结果的评定方法。
通过严格按照规范进行试验，可以确保试验结果的准确性和可靠性。
钢筋的拉伸性能和力学性质对于评估钢筋质量和安全性具有重要意义，因此钢筋拉伸试验在工程实践中具有广泛的应用价值。

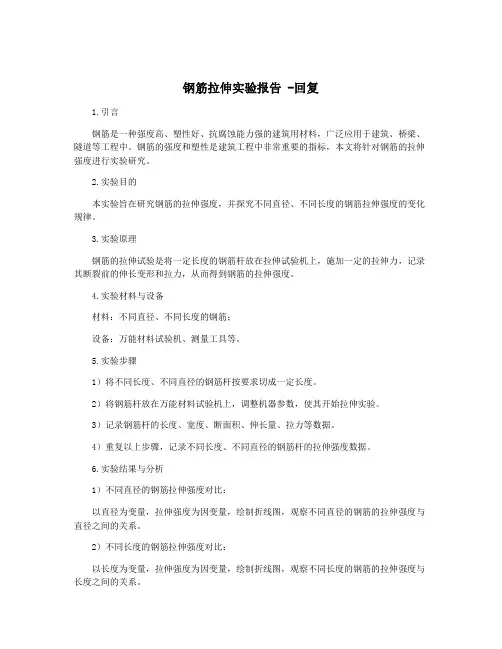

钢筋拉伸实验报告 -回复
钢筋拉伸实验报告 -回复1.引言钢筋是一种强度高、塑性好、抗腐蚀能力强的建筑用材料，广泛应用于建筑、桥梁、隧道等工程中。
钢筋的强度和塑性是建筑工程中非常重要的指标，本文将针对钢筋的拉伸强度进行实验研究。
2.实验目的本实验旨在研究钢筋的拉伸强度，并探究不同直径、不同长度的钢筋拉伸强度的变化规律。
3.实验原理钢筋的拉伸试验是将一定长度的钢筋杆放在拉伸试验机上，施加一定的拉伸力，记录其断裂前的伸长变形和拉力，从而得到钢筋的拉伸强度。
4.实验材料与设备材料：不同直径、不同长度的钢筋；设备：万能材料试验机、测量工具等。
5.实验步骤1）将不同长度、不同直径的钢筋杆按要求切成一定长度。
2）将钢筋杆放在万能材料试验机上，调整机器参数，使其开始拉伸实验。
3）记录钢筋杆的长度、宽度、断面积、伸长量、拉力等数据。
4）重复以上步骤，记录不同长度、不同直径的钢筋杆的拉伸强度数据。
6.实验结果与分析1）不同直径的钢筋拉伸强度对比：以直径为变量，拉伸强度为因变量，绘制折线图，观察不同直径的钢筋的拉伸强度与直径之间的关系。
2）不同长度的钢筋拉伸强度对比：以长度为变量，拉伸强度为因变量，绘制折线图，观察不同长度的钢筋的拉伸强度与长度之间的关系。
3）根据实验数据分析，探究钢筋的拉伸强度与其直径、长度等因素之间的关系。
7.实验结论1）钢筋的拉伸强度与钢筋的直径呈正相关关系，直径越大，拉伸强度越大。
2）钢筋的拉伸强度与钢筋的长度呈反比关系，长度越长，拉伸强度越小。
3）钢筋的强度和塑性是建筑工程中非常重要的指标。
8.不足之处和改进建议本实验使用的是一次性的试样，样本数量比较少，针对不同品种、不同工艺钢筋的拉伸强度没有进行全面的研究。
下一步可以尝试使用更多的试样，进行多次实验以提高数据的可靠性。
9.参考文献1）《建筑材料试验方法》2）《钢筋质量标准》10.致谢感谢实验指导老师对本实验的支持和指导，感谢实验室工作人员对实验设备的保障，感谢同组同学对实验过程的协助和合作。
常用建筑钢材拉伸试验方法
（３）测定屈服强度。呈现明显屈服现象的 金属材料，相关产品标准应规定测定上屈服强
拉伸试验的试件应符合钢材拉伸性能指 标如不符合应取双倍试样进行复试。
－＿－＿＿－－Ｉ－＿＿＿－ｌ＿●－＿－＿＿－＿●＿ｌ＿＿－ｌ－＿－ｌ－＿＿－－ｌ＿一ＩＩ
…Ｉｌｌ●ｌ＿●－＿Ｉｌ＿－＿＿Ｉ－＿●－●●＿●－＿＿＿●●＿＿－－－●＿－＿－＿＿－－●＿－●＿－－－－－Ｉ＿－＿＿－
墨水或涂料标出原始标距。如平行长度比原始
标距长许多（例如不经机加工试样），可以标出 相互重叠的几组原始标记。
４．２试样原始横截面的测定。 带肋钢筋的测量用游标卡尺精确到
０．１哪。圆形试样截面直径应在标距的两端及
应尽可能保持恒定。如不能直接控制这一速率。 则应通过调节在屈服开始前的应力将其固定， 直至屈服阶段过后。
１９８７ ｏ ４．４试验操作。
（１）将试件上端同定在试验机上夹具内， 调整试验机到零点，装描绘器、纸、笔等（或者打
开计算机自动采集系统，准备自动采集试验数 据和数据图像）。
（２）开动试验机进行拉伸。拉伸速度为：屈
服前应力增加速度为１０ＭＰａ／ｓ；屈服后试验机
活动夹头在荷载下移动速度不大于０．５Ｌｏ／ｍｉｎ。 直至试件拉断（也可以参考标准中规定的试验
屈服强度的记录方法。图解方法：试验时 记录力一延伸曲线或力一位移曲线。从曲线图 读取力首次下降前的最大力，和不计初始瞬时
机应具备调速指示装置，试验时能在标准规定 的速度范围内灵活调节；试验机应具备记录或 显示装置．能满足标准测定力学性能的要求；试 验机应由计量部门定期进行检定，试验时所使
两个相互垂直的方向上各测一次，取其算术平
下载时间：2010年12月10日
油象玻障
钢筋拉伸和冷弯实验
建筑钢材实验一、拉伸实验 （一）实验目的通过拉伸试验测定钢筋的屈服点、抗拉强度和伸长率，评定钢筋的强度等级。
弯曲实验，对钢筋塑性进行检验，也间接测定钢筋内部的缺陷。
（二）主要仪器设备万能材料实验机 游标卡尺等。
（三）实验步骤1.在每一验收批次钢筋中的任意一根上任意端截取500mm （一般取1000mm ）取一组试件（拉伸、弯曲各两根），拉伸试验的钢筋不得进行车削加工。
原始标距的长度（L 0）一般取L 0=5d 或是L 0=10d(d 为钢筋直径)，测量原始标距L 0为200mm （标据点1到标据点6之间的距离）。
2.??接通电源，按下油泵启动按钮（绿色为启动按钮、红色为关闭按钮），预热5min 。
回油阀 关闭按钮 启动按钮 送油阀3.将第一根试件（直径20mm, L=10d+200=400mm ）的上端固定在实验机上夹具内，再用下夹具固定试件下端（上下端必须加满）。
标距点标距点标距点标距点标距点标距夹具距夹具距4．开动实验机进行拉伸，控制好加荷速率（详钢筋加荷速率一览表，钢筋混凝土用热轧带肋钢筋的弹性模量都大于*105≥150000N/mm 2）， 直至试件拉断，记录破坏荷载。
屈服值为 KN 极限抗拉强度值。
5.将已拉断的试件两端在断裂处对齐，尽量使其轴线位于同一条直线上，测量试件拉断后的标距长度251mm 。
6.同样的方法做完第二根钢筋，记录破坏荷载。
屈服值为 极限抗拉强度值167KN7.打扫实验室清洁卫生。
二、冷弯实验步骤1.将钢筋放在试验机验机平台支辊上，调整冷弯冲头接近钢筋。
平稳地加荷（5-10KN/s ），钢筋弯曲至规定角度（90°或180°）后，停止冷弯，见下图。
数显峰钢筋断面标距点上夹下夹标距点 标距点冷弯冲头支辊支辊90°弯曲2.结果评定在常温下，在规定的弯曲角度下（90°或180°）对钢筋进行弯曲，检测两根弯曲钢筋的外表面，若无裂纹、断裂或起层，即判定钢筋的冷弯合格，否则冷弯不合格 三、原始数据记录评定 级别公称直径（mm ） 面积（mm 2）屈服点（KN ） 抗拉强度（KN ） 原始长度 拉伸后的长度 冷弯 HRB33520200 251 合格20200244 合格1.钢筋的屈服点s 和抗拉强度b 按下式计算：式中 s σ、b σ——分别为钢筋的屈服点和抗拉强度（MPa ）；s F 、b F ——分别为钢筋的屈服荷载和最大荷载（N ）；A ——试件的公称横截面积（mm 2）第一根：s σ ==393 Mpa>335 MPab σ ==499 Mpa>455 Mpa第二根：s σ == Mpa>335 MPab σ == Mpa>455 Mpa180°弯曲2.钢筋的伸长率5δ或10δ按下式计算如果直接测量所求得的伸长率能达到技术条件要求的规定值，则可不采用移位法。
