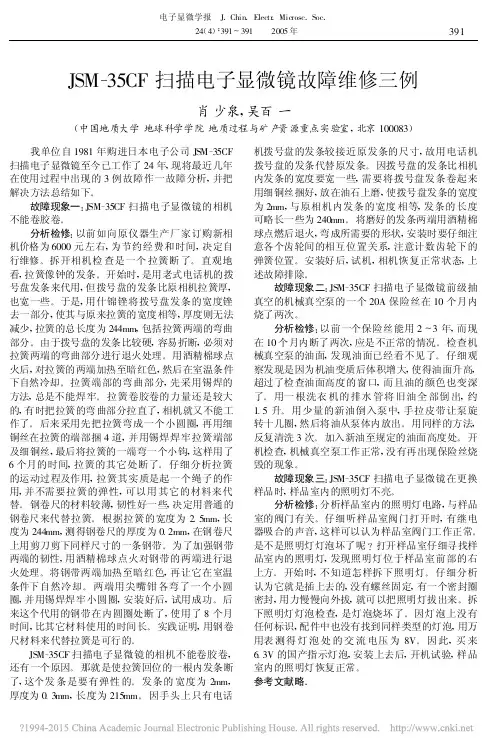

JSM-35CF扫描电子显微镜故障维修三例
JSM-35CF扫描电子显微镜故障维修三例肖少泉,吴百一(中国地质大学地球科学学院地质过程与矿产资源重点实验室,北京100083) 我单位自1981年购进日本电子公司JSM-35CF 扫描电子显微镜至今已工作了24年,现将最近几年在使用过程中出现的3例故障作一故障分析,并把解决方法总结如下。
故障现象一:JSM-35CF扫描电子显微镜的相机不能卷胶卷。
分析检修:以前如向原仪器生产厂家订购新相机价格为6000元左右,为节约经费和时间,决定自行维修。
拆开相机检查是一个拉簧断了。
直观地看,拉簧像钟的发条。
开始时,是用老式电话机的拨号盘发条来代用,但拨号盘的发条比原相机拉簧厚,也宽一些。
于是,用什锦锉将拨号盘发条的宽度锉去一部分,使其与原来拉簧的宽度相等,厚度则无法减少,拉簧的总长度为244mm,包括拉簧两端的弯曲部分。
由于拨号盘的发条比较硬,容易折断,必须对拉簧两端的弯曲部分进行退火处理。
用酒精棉球点火后,对拉簧的两端加热至暗红色,然后在室温条件下自然冷却。
拉簧端部的弯曲部分,先采用锡焊的方法,总是不能焊牢。
拉簧卷胶卷的力量还是较大的,有时把拉簧的弯曲部分拉直了,相机就又不能工作了。
后来采用先把拉簧弯成一个小圆圈,再用细铜丝在拉簧的端部捆4道,并用锡焊焊牢拉簧端部及细铜丝,最后将拉簧的一端弯一个小钩,这样用了6个月的时间,拉簧的其它处断了。
仔细分析拉簧的运动过程及作用,拉簧其实质是起一个绳子的作用,并不需要拉簧的弹性,可以用其它的材料来代替。
钢卷尺的材料较薄,韧性好一些,决定用普通的钢卷尺来代替拉簧。
根据拉簧的宽度为2.5mm,长度为244mm,测得钢卷尺的厚度为0.2mm,在钢卷尺上用剪刀剪下同样尺寸的一条钢带。
为了加强钢带两端的韧性,用酒精棉球点火对钢带的两端进行退火处理。
将钢带两端加热至暗红色,再让它在室温条件下自然冷却。
两端用尖嘴钳各弯了一个小圆圈,并用锡焊焊牢小圆圈,安装好后,试用成功。
后来这个代用的钢带在内圆圈处断了,使用了8个月时间,比其它材料使用的时间长。
电子显微镜使用说明书
电子显微镜使用说明书一、前言欢迎使用本产品，本使用说明书详细介绍了电子显微镜的使用方法和相关注意事项。
为了确保您能得到更好的使用体验，请仔细阅读本说明书并按照指导进行操作。
二、产品概述电子显微镜（SEM）是一种利用电子束对样品进行成像的高分辨率显微镜。
本产品采用先进的电子光学系统和图像处理技术，可以提供清晰、详细的样品表面形貌信息。
电子显微镜广泛应用于材料科学、生命科学、纳米科技等领域。
三、安全注意事项1. 在使用电子显微镜之前，确保工作环境清洁整洁，并远离尘埃和化学品等污染物。
2. 请确保设备接地，以降低静电的影响。
3. 使用过程中，请保持镜头干燥，避免接触水、油等物质。
4. 请勿在未经许可的情况下拆解设备，以免导致损坏和人身伤害。
四、操作步骤1. 预热：a. 打开电子显微镜主机电源，并等待预热完成。
b. 启动计算机，确保与电子显微镜连接正常。
2. 系统检查：a. 检查电子显微镜的各个部件是否正常运作。
b. 检查电子束发射系统，确保电子束发射情况正常。
c. 检查检测系统，确保接收到的电子信号正常。
3. 样品准备：a. 准备样品，并确保其表面干净，不受污染。
b. 将样品固定在样品台上，并使用导电性粘贴剂固定。
4. 图像获取：a. 调整加速电压和聚焦等参数，以获得最佳成像效果。
b. 将样品台移动至显微镜下方的位置，并确保样品台与显微镜接触良好。
c. 点击软件界面上的图像获取按钮，开始采集样品的显微图像。
5. 数据处理：a. 显示图像后，可以使用软件提供的图像处理功能进行亮度、对比度、锐化等调整。
b. 可以进行测量、标记、拍摄和保存等操作，以满足实验需求。
六、维护保养1. 使用完毕后，关闭电子显微镜主机和计算机。
2. 清洁镜头时，使用专用清洁棉和无纺布，轻轻擦拭，避免使用有机溶剂和刷子清洗。
3. 定期检查设备的连接线是否松动，如有松动请及时处理。
4. 若设备长时间不使用，请将其存放在洁净、干燥的环境中，并避免受潮、受热和受潮。

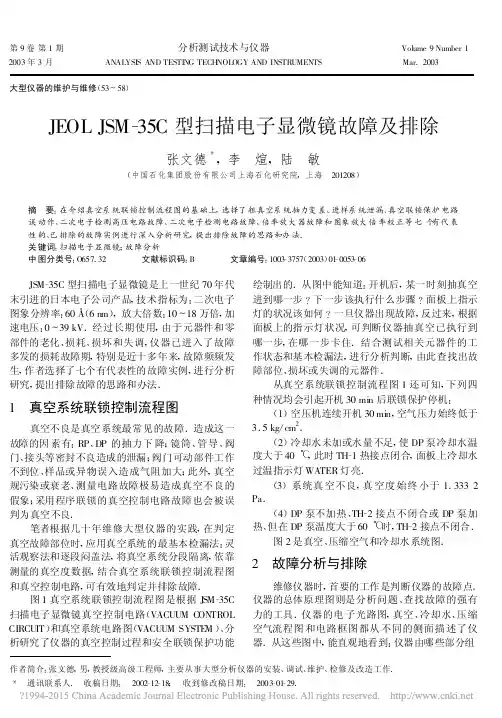

JEOL JSM-35C型扫描电子显微镜故障及排除
