1钢绞线牵引器说明
钢绞线拉力试验机操作规程
钢绞线拉力试验机操作规程试验机属于高精度的检测仪器，日常的维护保养对保证设备的正常运行及测量精度具有很紧要的意义.试验机主机保养：1、机器所配的夹具应涂上防锈油保管；2、由于液压万能试验机的钳口常常使用，简单磨损，氧化皮太多时，简单导致小活塞损伤漏油，所以钳口处应常常清扫，保持清洁（可以每次做完试验后进行清扫）；3、镶钢板与衬板接触的滑动面、衬板上的燕尾槽面应保持清洁，定期涂一层薄的MoS2（二硫化钼）润滑脂；4、定期检查钳口部位的螺钉，如发觉松动，适时拧紧；5、定期检查链轮的传动情况，如发觉有松动，请将张紧轮重新张紧；试验机油源的保养：1、定期检查主机和油源处是否有漏油的地方，如发觉有漏油，应适时更换密封圈或组合垫；2、依据机器的使用情况及油的使用期限，定期更换吸油过滤器和滤芯，更换液压油.3、长时间不做试验时，注意关断主机电源.假如机器在待机状态，转换开关应打到“加载”档，由于假如转换开关打在“快退”档，电磁换向阀一直在通电状态，会影响该器件的使用寿命.试验机掌控系统保养：1、定期检查掌控器后面板的连接线是否接触良好，如有松动，应适时紧固；2、试验后若有一段较长的时间不用机器时，关闭掌控器和电脑；3、掌控器上的接口为一一对应，插错接口可能对设备造成损坏；4、插拔掌控器上的接口必须关闭掌控器电源.以上都是万能试验机的有关保养的一些学问，请广阔试验机用户认真阅读，确保试验机的使用寿命延长。
钢绞线拉力试验机操作规程一、准备好充足的试样，试样长度为1000mm左右。
二、启动：先打开计算机电源，再打开主机电源。
三、参数设置：在试验报告一栏中选取试验数据选项；正确输入环境条件。
四、钢绞线拉力试验机夹持试样：1、钢绞线拉力试验机开机，按下电源开光，按下油泵启动开关，启动油泵电机，调整送油阀旋柄使试台上升约5mm,通过手动掌控盒上的按钮，调整下横梁的位置，下横梁与试台有不少于250mm的试台上升空间。
按手控盒上的“松开”“夹紧”按钮使上钳口夹持住试样一端，然后将负荷清零，接着使下钳口夹持住试样另一端。
钢丝拉紧器使用方法
钢丝拉紧器使用方法
钢丝拉紧器是一种用于加强和拉紧钢丝的工具。
以下是一般情况下钢丝拉紧器的使用方法：
1. 准备工具：钢丝拉紧器、扳手、钳子等。
2. 找出需要拉紧的钢丝节点，确保节点之间有足够的松弛空间。
3. 给钢丝拉紧器安装好，将其中一个钢丝放入拉紧器的中间孔。
4. 使用扳手或钳子固定拉紧器上的另一侧，确保拉紧器不会意外移动。
5. 开始拉紧：用力旋转拉紧器的扳手或手柄，将钢丝拉紧。
可以根据需要适当调整拉紧器的旋转方向。
6. 拉紧到合适的程度后，使用扳手或钳子固定另一侧的节点，使拉紧器保持在位。
7. 检查拉紧的钢丝，确保其在节点之间均匀分布且没有过度拉紧或松弛的现象。
8. 如需要，可重复以上步骤对其他钢丝进行拉紧。
请注意，在操作过程中要小心不要过度拉紧钢丝，以免造成损坏。
另外，不同类型的钢丝拉紧器可能有些许差异，因此在使用前最好参考产品说明书或咨询专业人士。
钢绞线--绞线机操作手册
张家港宏兴金属事故预防规则 (5)前言 (8)警告 (9)调试 (10)运行 (11)跳绳机图纸目录 (13)备件 (13)技术特性 (14)控制描述 (16)捻制 (17)传送带 (18)区段抱闸控制 (19)移动防护锁定 (21)主电机 (22)吊装 (23)水准测量 (24)牵引设备-测力传感器图纸目录 (26)备件 (26)技术特性 (27)捻制 (28)吊装 (30)基础 (31)中频炉介绍图纸目录 (33)备件 (33)技术特性 (34)图纸目录 (36)备件 (36)技术说明 (37)设备控制 (38)整步器图纸目录 (40)备件 (40)技术特性 (41)设备控制 (42)收/放线机图纸目录 (44)备件 (44)技术特性 (45)运行和捻制 (46)层缠机图纸目录 (48)备件 (48)技术特性 (49)控制面板 (50)运行和捻制 (51)法兰距离设置 (52)吊装 (53)事故预防规则该操作手册下描述的设备必须只能由接受过设备操作培训的技术人员使用。
尽管该设备经过机械和电气设计已能预防对于操作工而言危险的情况，我们仍然在此指出操作情况下一些需要特别注意的地方。
最终用户没有被授权做出任何更改并且/或者移除设备上的任何电气和机器保护。
维护/检修操作必须在设备停止运行时开展，注意合理安排维护人员避免不合理的设备维护。
危险区域和危险源设备周边防护-一些组成绞线机的设备有旋转机制，可能对碰巧靠近绞线机运行的周边人员造成威胁，提供充足的防护和屏障。
钢丝进线和出线-在设备进线和出线口钢丝穿行自由，因此必须提供充足的屏障和警告以表明其存在并且阻止操作人员由于疏忽大意而触碰到设备。
我们想指出钢丝在加工过程中，尤其是在设备出口处温度过热，因此会烧伤触碰钢丝的手。
穿线和退线工序-穿线/退线从操作工直接与钢丝和移动设备接触的安全角度讲，退线操作无疑是最精密的工序。
穿线/退线速度取决于工作速度以便限制危险动态因素。
钢绞线连接器使用说明书
图 2-1 单孔工作连接器结构总图
连接器 使 用 说 明 书
柳州市南部佳正预应力机械有限公司
连接器是由连接体(上、下体)、挤压套、挤压簧、工作夹片、锚垫板、螺旋 筋、约束圈、保பைடு நூலகம்罩等组成。
分单根连接器多根连接器和扁形连接器三种形式。 多根和扁形连接器是一种带翼形连接体，其一端支承在锚垫板上，另一端 设置工作夹片，即可按常规张钢绞线束，并予以锚固、封端和压浆。当混凝土强 度达到设计要求后，在每根接长钢绞线束的端部装上挤压套，挂入连接体之翼板 内，将挤压套用挤压机挤压完毕，即可完成钢绞线束的接长。主要用于连续梁中。 其结构示意图如下:
1钢绞线牵引器说明
实用新型——钢绞线穿束牵引器一、配套设施钢绞线穿束牵引器和切割机、卷扬机、镦头器、子弹梭头一起，组成了钢绞线穿束的配套设施。
牵引器构成：包括吊耳、锚固丝头和牵引体三部分。
二、施工程序1、切割下料：出了考虑设计长度及工作长度外，还需增加40~50m的牵引器工作长度，然后下料将钢绞线切断。
切割牵引器工作长度时，必须将φs15.24钢绞线穿束前端的辫状钢丝分解开，将周边的6根钢丝用切割机割断，仅保留中间的直线钢丝，然后编织恢复辫状。
切割过程中必须认真仔细，严防将中间的那根直线钢丝损伤。
2、编束、穿子弹梭头：将单根钢绞线分别编上编号后，分别套上子弹梭头，在准备穿束的钢绞线前端根部顶紧，并用宽胶带包裹紧密。
3、穿牵引器，镦头：将编束好并穿完子弹梭头的单根钢绞线前端的直线钢丝依次穿过牵引体，并逐根用镦头器将单根钢绞线的直线钢丝镦好头，防止滑脱。
4、上锚固丝头：人工配合将穿完牵引体的整钢束往后拽紧，将镦头的钢丝全部拽进牵引体内腔，像拧螺丝一样，将锚固丝头对准牵引体，顺时针旋转，拧紧。
5、粗铁丝绞紧：用粗铁丝将整个牵引器（锚固丝头和牵引体旋紧）捆绑起来，并绞紧粗铁丝。
防止在牵引穿束过程中松动。
6、单根钢绞线穿束，牵引过来卷扬机钢丝绳：安排工人，将一根包裹好梭头的单根钢绞线穿进波纹管，从欲穿束端向另一端捅伸过去。
过去后，将另一端的卷扬机钢丝绳通过加工改造后的2孔锚具，一孔穿钢丝绳，一孔通过夹片与钢绞线连接好，再将钢绞线从波纹管内将卷扬机钢丝绳拽过来。
7、整束钢束穿束：穿过来的钢丝绳通过拧紧的U型螺栓与牵引器吊耳相连接，人工配合卷扬机将整束由牵引器归整为整体的钢束送入波纹管内，由卷扬机完成牵引穿束。
8、切割钢丝，完成穿束：用切割机切割牵引器外直线钢丝，拆除子弹梭头，完成整体穿束。
三、神木窟野河特大桥刚构主桥的运用在上跨S204省道、神延铁路老龙池沟大桥、火车站公路等既有公路、铁路的第九联刚构桥（88+4×165+88）m的施工过程中，最长穿束164.37m，且合龙块段钢束多达30束，且较多为25φs15.24、23φs15.24钢束，穿束量大，工期紧，任务重。

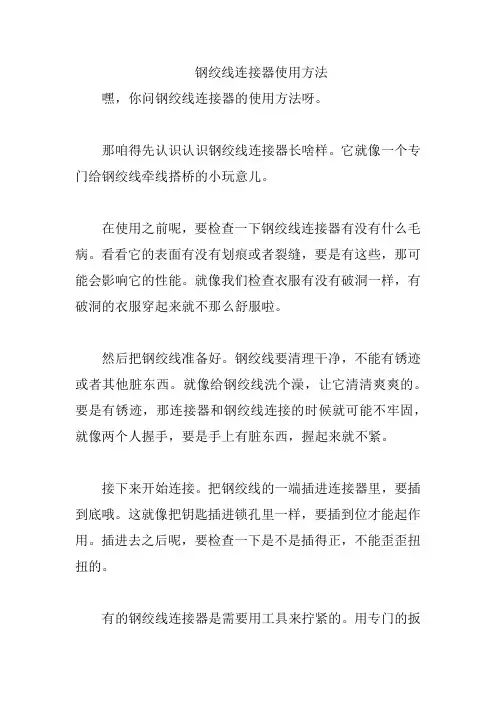

钢绞线连接器使用方法
钢绞线连接器使用方法嘿，你问钢绞线连接器的使用方法呀。
那咱得先认识认识钢绞线连接器长啥样。
它就像一个专门给钢绞线牵线搭桥的小玩意儿。
在使用之前呢，要检查一下钢绞线连接器有没有什么毛病。
看看它的表面有没有划痕或者裂缝，要是有这些，那可能会影响它的性能。
就像我们检查衣服有没有破洞一样，有破洞的衣服穿起来就不那么舒服啦。
然后把钢绞线准备好。
钢绞线要清理干净，不能有锈迹或者其他脏东西。
就像给钢绞线洗个澡，让它清清爽爽的。
要是有锈迹，那连接器和钢绞线连接的时候就可能不牢固，就像两个人握手，要是手上有脏东西，握起来就不紧。
接下来开始连接。
把钢绞线的一端插进连接器里，要插到底哦。
这就像把钥匙插进锁孔里一样，要插到位才能起作用。
插进去之后呢，要检查一下是不是插得正，不能歪歪扭扭的。
有的钢绞线连接器是需要用工具来拧紧的。
用专门的扳手或者钳子，把连接器上的螺丝或者螺母拧紧。
就像我们拧瓶盖一样，要拧紧了，里面的东西才不会漏出来。
拧紧的时候要注意力度，不能太松，太松了钢绞线容易脱离连接器；也不能太紧，太紧了可能会把连接器或者钢绞线弄坏。
我跟你说个事儿哈。
在一座桥梁的建设中，需要用到大量的钢绞线和连接器。
工人们在安装钢绞线的时候，特别注意连接器的使用。
他们先把钢绞线清理得干干净净的，然后把钢绞线插进连接器里。
有个工人刚开始没插到底，后来检查的时候发现了，赶紧重新插好。
在拧紧连接器的时候，他们按照规定的力度，用专门的工具，一个一个地把连接器都拧紧了。
这样就保证了钢绞线连接得牢固，桥梁的质量也就有了保障。
在使用钢绞线连接器的时候，还要注意环境因素。
如果是在潮湿或者有腐蚀性的环境里，要对连接器进行特殊的防护。
就像我们在下雨天要打伞一样，给连接器也加上一层保护。
另外，不同类型的钢绞线连接器使用方法可能会有点小差别。
有的可能是通过挤压的方式来连接钢绞线，有的可能是通过其他的机械结构。
所以在使用之前，一定要仔细阅读说明书，搞清楚它的具体使用方法。
钢绞线操作规程
钢绞线操作规程
LJSY-GC108预应力混凝土用钢绞线
操作规程
一、测试操作流程
1.将两对铝片分别固定在钢绞线的两端，固定牢固。
2.打开计算机和万能机电源，进入试验界面。
调整万能机两夹具之间的距
离，使钳口能满夹。
3.程序设置：点击“试验”的下拉菜单中“编辑试验方案”，在“基本参
数”界面中选择“钢绞线拉伸试验”。
在“控制方式”界面中，点击“应力速度10MPa/s到力*****N”，点击“编辑”在“目标值”一栏中输入一个比当前直径对应的规定非比例延伸力小20kN左右的数值，点击“确定”，最后“保存退出”。
4.按以下试验步骤进行试验
1)在“试验”界面下，选择“钢绞线拉伸试验”方案，输入直径、原始标
距、公称试样面积。
2)上钳口夹紧，点“清零”键，调整钳口位置并夹紧钢绞线，点击“试样
保护”按钮，等到力值接近0N时，将引伸计绑好（一定要将引伸计的插销取出），取下标距杆。
3)点击停止“■”键，将引伸计清零，位移清零，点击运行键“▲”。
4)试验达到引伸计切换点时，取下引伸计，点继续试验。
如果已经到了最
大力（或峰值力不变化），而没有到达引伸计切换点时，点“引伸计切换”取下引伸计，继续试验。
5)试验结束后，做好试验记录，关闭试验机，关闭电脑。
二、维护保养
1.计算机:如计算机由于病毒侵染或人为失误，造成系统无法运行，请
先恢复系统，重新安装软件。
2.夹具应按时清理维护，并根据不同材料选择不同夹具。
3.电气故障应尽快与设备售后服务部联系解决。
第 1 页共1 页。
1-钢绞线实验室仪器设备参数
钢绞线实验室设备技术参数
序号
名称
型号、产地
功能
主要参数
台/套数
1
1000kN微机控制电液伺服钢绞线试验机
XXX-1000
(产地要求在济南)
最大拉应力、
0.2%屈服力、
屈强比、最大力伸长率、
弹性模量
一、主要用途：主要用于对预应力钢绞线进行拉抗强度测试和分析。试验操作和数据处理符合GB/T5224-2014《预应力混凝土钢绞线》的要求。也可以用于金属及非金属拉伸试验
2
9
电子秤
称量路用材料质量
1、最大称量值：30kg
2、读数精度：1g
3、秤盘尺寸：295×230mm
4、外形尺寸：355(W)×295(D) ×110(H)mm
5
10
全自动数显CBR野外承载板测定仪
现场测定土基的回弹模量
1、精度：0.1%FS
2、灵敏系数：2mv/V
3、非线性：≤0.1%FS
4、重复性:≤0.05%FS
1
13
试验试样架
放置仪器、部件、试样
金属，200cm×200cm×60cm
7
14
台式计算机
控制终端
台式计算机/AMD产品A10
4G以上内存/
1TB以上SATA 硬盘/
1G独立显卡/内置千兆自适应网卡/抗菌键盘、USB光电鼠标
21寸及以上显示器，LED背光，
正版windows7操作系统
一种成品钢绞线束用的牵引器[实用新型专利]
![一种成品钢绞线束用的牵引器[实用新型专利]](https://img.taocdn.com/s3/m/7c36295a69dc5022abea00b3.png)
专利名称：一种成品钢绞线束用的牵引器专利类型：实用新型专利
发明人：牛坡
申请号：CN201320480717.1
申请日：20130806
公开号：CN203487463U
公开日：
20140319
专利内容由知识产权出版社提供
摘要：本实用新型公开一种成品钢绞线束用的牵引器，所述牵引器包括：箍紧环、芯棒、螺纹连接套管和牵引拉环；芯棒一侧插入成品钢绞线束中心，芯棒另一侧装在螺纹连接套管一端，螺纹连接套管另一端装在牵引拉环一端，牵引拉环另一端有拉环；箍紧环贯通套装在成品钢绞线束端部上；牵引器外轮廓尺寸小于施工孔道内径；本实用新型有益效果：箍紧环将成品钢绞线束与芯棒紧固一体，芯棒有效带动成品钢绞线束一起移动；芯棒、螺纹连接套管和牵引拉环之间螺纹，强度可靠，更换方便，能有效安全将成品钢绞线束穿过施工孔道波纹管，避免钢绞线之间缠绕和扭转，施工效率高；记号板保证钢绞线束张拉过程中位置正确，避免张拉时钢绞线之间受力不均。
申请人：天津鑫坤泰预应力专业技术有限公司
地址：300402 天津市北辰区北辰科技园区景祥路15号
国籍：CN
代理机构：天津市鼎和专利商标代理有限公司
代理人：马俊芳
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

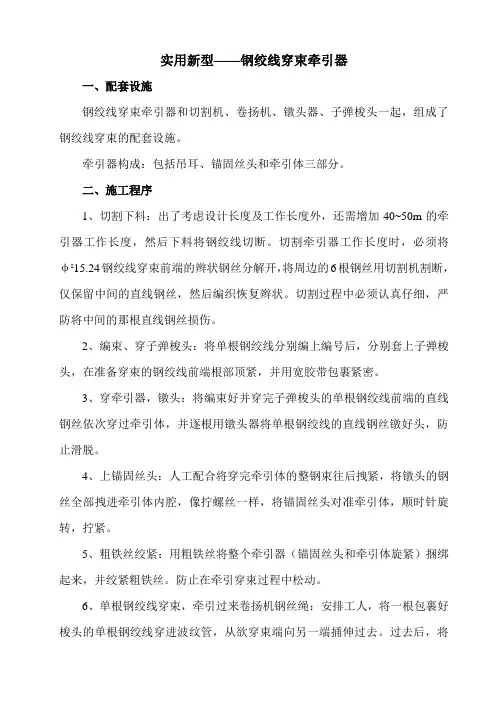

实用新型——钢绞线穿束牵引器
一、配套设施
钢绞线穿束牵引器和切割机、卷扬机、镦头器、子弹梭头一起，组成了钢绞线穿束的配套设施。
牵引器构成：包括吊耳、锚固丝头和牵引体三部分。
二、施工程序
1、切割下料：出了考虑设计长度及工作长度外，还需增加40~50m的牵引器工作长度，然后下料将钢绞线切断。
切割牵引器工作长度时，必须将φs15.24钢绞线穿束前端的辫状钢丝分解开，将周边的6根钢丝用切割机割断，仅保留中间的直线钢丝，然后编织恢复辫状。
切割过程中必须认真仔细，严防将中间的那根直线钢丝损伤。
2、编束、穿子弹梭头：将单根钢绞线分别编上编号后，分别套上子弹梭头，在准备穿束的钢绞线前端根部顶紧，并用宽胶带包裹紧密。
3、穿牵引器，镦头：将编束好并穿完子弹梭头的单根钢绞线前端的直线钢丝依次穿过牵引体，并逐根用镦头器将单根钢绞线的直线钢丝镦好头，防止滑脱。
4、上锚固丝头：人工配合将穿完牵引体的整钢束往后拽紧，将镦头的钢丝全部拽进牵引体内腔，像拧螺丝一样，将锚固丝头对准牵引体，顺时针旋转，拧紧。
5、粗铁丝绞紧：用粗铁丝将整个牵引器（锚固丝头和牵引体旋紧）捆绑起来，并绞紧粗铁丝。
防止在牵引穿束过程中松动。
6、单根钢绞线穿束，牵引过来卷扬机钢丝绳：安排工人，将一根包裹好梭头的单根钢绞线穿进波纹管，从欲穿束端向另一端捅伸过去。
过去后，将
另一端的卷扬机钢丝绳通过加工改造后的2孔锚具，一孔穿钢丝绳，一孔通过夹片与钢绞线连接好，再将钢绞线从波纹管内将卷扬机钢丝绳拽过来。
7、整束钢束穿束：穿过来的钢丝绳通过拧紧的U型螺栓与牵引器吊耳相连接，人工配合卷扬机将整束由牵引器归整为整体的钢束送入波纹管内，由卷扬机完成牵引穿束。
8、切割钢丝，完成穿束：用切割机切割牵引器外直线钢丝，拆除子弹梭头，完成整体穿束。
三、神木窟野河特大桥刚构主桥的运用
在上跨S204省道、神延铁路老龙池沟大桥、火车站公路等既有公路、铁路的第九联刚构桥（88+4×165+88）m的施工过程中，最长穿束164.37m，且合龙块段钢束多达30束，且较多为25φs15.24、23φs15.24钢束，穿束量大，工期紧，任务重。
在神木窟野河特大桥刚构主桥的施工过程中，中铁电气化局集团西安铁路工程有限公司的现场工程管理与技术人员，和劳务工人一起，结合以往的施工经验，群策群力，将钢绞线穿束方法加以改进，研究出钢绞线牵引器，大幅提高施工工效达35~45%，且穿束成功率大大提高，意外事故率几乎降为0，我单位10个“T”构共446个块段在施工期间全部顺利穿束成功，尤其在钢绞线长度较大时，提高工效尤为明显，为平均每个块段循环工期水平保持在7天，做出了重大贡献。
四、优点
1、传统方法施工笨重，需要穿束施工人员较多，且穿束工效很低，耗时长；
2、传统方法施工时容易在穿束过程中钢绞线打绞，张拉时受力不均，导
致有的钢绞线达不到张拉控制应力而有的则可能因缠绕打绞超张拉而被拉断；
3、传统方法当钢绞线根数较多时，波纹管内穿束摩阻力非常大，常常发生牵引连接部分和钢绞线端头拉脱现象，导致穿束失败，甚至呈刺猬状爆束，钢绞线报废，必须在对应爆束位置将混凝土开膛，才能将爆成碎沫的钢丝一根根取出；
4、传统方法当钢绞线根数较多时，常常遇到波纹管受混凝土挤压而有轻微变形的状况，因钢绞线钢束头包裹过大而卡住，无法顺利穿束，强行拖拉甚至将波纹管划破而造成漏串浆，或波纹管卷拥成堆而彻底堵死，导致穿束彻底失败。
中铁电气化局集团西安铁路工程有限公司
神府高速公路第1-1合同段项目经理部
2011年9月28日。
