第二章相干斑点噪声的形成原理与斑点噪声模型相干斑点噪声是SAR影像的重要特征之一。

要进行新滤波器的设计和开发,有必要了解斑点噪声的形成原理和斑点噪声模型以及其他相关知识,因此本章就斑点噪声的形成原理,概率分布函数、自相关函数.功率谱以及人们比较公认的斑点噪声模型做一个简要的介绍。

斑点噪声的形成原理SAR影像上的斑点噪声是这样形成的:卅,即当雷达波照射一个雷达波长尺度的粗糙表面时,返回的信号包含了一个分辨单元内部许多基本散射体的回波,山于表面粗糙的原因,各基本散射体与传感器之间的距离是不一样的,因此,尽管接收到的回波在频率上是相干的,回波在相位上已不再是相干的;如果回波相位一致,那么接收到的是强信号,如果回波相位不一致,则接收到的是弱信号。

一幅SAR影像是通过对来自连续雷达脉冲的回波进行相干处理而形成的。

其结果是导致回波强度发生逐像素的变化,这种变化在模式上表现为颗粒状,称为斑点噪声(Speckle)。

SAR 影像上斑点噪声的存在产生了许多后果,最明显的后果就是用单个像素的强度值来度量分布式目标的反射率会发生错误。

斑点噪声在SAR影像上表现为一种颗粒状的、黑白点相间的纹理。

例如,对于一个均匀H标,如一片草覆盖的地区,在没有斑点噪声影响的情况下,影像上的像素值会呈现淡的色调(图A);然而,每个分辨单元内单个草的叶片的回波会导致影像上某些像素比平均值更壳,而另外一些像素则比平均值更暗(图B), 这样,该LI 标就表现岀斑点噪声效果沁。

图斑点噪声的影响效果斑点噪声的特征何斑点噪声的概率分布函数单视SAR图像前人在光学和SAR影像斑点噪声的理论分析上已经做了大量工作:沁沏O单视图像的斑点噪声服从负指数分布,对均匀的訂标场景,图像的像素强度的概率分布为:若以振幅A或分贝值D来表示,它们与强度I的关系为I=A2D = 101o glo/ = 2Lln/所以强度概率分布可以直接转化为下式:其中k=10/lnl0o它们均为Rayleigh分布。

斑点噪声的形成原理与斑点噪声模型

斑点噪声的形成原理与斑点噪声模型

第二章相干斑点噪声的形成原理与斑点噪声模型相干斑点噪声是SAR影像的重要特征之一。

要进行新滤波器的设计和开发,有必要了解斑点噪声的形成原理和斑点噪声模型以及其他相关知识,因此本章就斑点噪声的形成原理,概率分布函数、自相关函数、功率谱以及人们比较公认的斑点噪声模型做一个简要的介绍。

2.1 斑点噪声的形成原理SAR影像上的斑点噪声是这样形成的[31],即当雷达波照射一个雷达波长尺度的粗糙表面时,返回的信号包含了一个分辨单元内部许多基本散射体的回波,由于表面粗糙的原因,各基本散射体与传感器之间的距离是不一样的,因此,尽管接收到的回波在频率上是相干的,回波在相位上已不再是相干的;如果回波相位一致,那么接收到的是强信号,如果回波相位不一致,则接收到的是弱信号。

一幅SAR影像是通过对来自连续雷达脉冲的回波进行相干处理而形成的。

其结果是导致回波强度发生逐像素的变化,这种变化在模式上表现为颗粒状,称为斑点噪声(Speckle)。

SAR影像上斑点噪声的存在产生了许多后果,最明显的后果就是用单个像素的强度值来度量分布式目标的反射率会发生错误。

斑点噪声在SAR影像上表现为一种颗粒状的、黑白点相间的纹理。

例如,对于一个均匀目标,如一片草覆盖的地区,在没有斑点噪声影响的情况下,影像上的像素值会呈现淡的色调(图2.1 A);然而,每个分辨单元内单个草的叶片的回波会导致影像上某些像素比平均值更亮,而另外一些像素则比平均值更暗(图2.1 B),这样,该目标就表现出斑点噪声效果[32]。

图2.1 斑点噪声的影响效果2.2 斑点噪声的特征[33]2.2.1 斑点噪声的概率分布函数2.2.1.1单视SAR 图像前人在光学和SAR 影像斑点噪声的理论分析上已经做了大量工作[31]、[34] 。

单视图像的斑点噪声服从负指数分布,对均匀的目标场景,图像的像素强度的概率分布为: I I I I p )/exp()(-= (2.1)若以振幅A 或分贝值D 来表示,它们与强度I 的关系为I=A 2 (2.2)I I D ln 10ln 10log 1010== (2.3) 所以强度概率分布可以直接转化为下式:)/e x p (2)(2I A IA A p -= (2.4) I K IK D K D D p ))/e x p (e x p ()(-= (2.5)其中k=10/ln10。

微波遥感实习报告一

微波遥感实习报告一

微波遥感实习报告一一数据类型的熟悉与显示1所给数据里含有slc文件夹,此文件夹内包括的是SAR单视复数据,数据以二进制形式存储,数据类型为int型,大小为2000*2000,即2000*1000个虚部,2000*1000个实部.数据组织形式为:实部虚部实部虚部…。

2 raw格式文件6个:ACVVD,AXVVD,BHHD,BHVD,BVHD,BVVD,别离为C 波段VV极化数据,X波段VV极化数据,HH极化数据,HV极化数据,VH极化数据,VV 极化数据。

都是地据显示,分辨率较高。

雷达影像灰度与回波强度对应,故原始数据为灰度数据,阴影,亮斑都很明显。

四种极化数据直接没有专门大的区别。

3 为东莞地域雷达数据,为东莞地域spot卫星数据。

雷达数据若是直接用Photoshop 打开,是一片黑色的,必修将其进行拉伸以后才能正确显示出来。

将雷达影像与光学影像进行比较,光学影像细节信息要丰硕很多,而且光学影像上很多地物在雷达影像上已经完全没有表现,水在雷达影像上完满是黑色调,而城区那么凸现白色。

地距显示,分辨率较低。

4 为ERS卫星数据。

为JERS卫星数据。

这两幅都是星载影像,分辨率较低,没有明显的大块阴影,也没有凸出的亮斑,可是有纹理信息。

5 为斜距显示影像,左侧为雷达死角成像,一片黑色。

二SAR图像辐射特点1斑点噪声:斑点噪声的生成,一般是因为相邻地物信息干与造成。

在影像中一样表现为面目标中,敞亮相间的点,以下图所示尤其明显:2灰度值:雷达影像的灰度值是与微波回波强度相对应的,与日常生活中所感受到的可见光的反映有区别,因此在色彩的感觉上有不同。

而且因为阴影或表面滑腻的缘故,往往显现很多大块黑色地域,又因为角反射器效应等缘故,有的地址会专门亮。

三SAR影像几何特点1.斜距显示的近距离紧缩以下图即为斜距显示影像:(1)从两个圈中能够明显看出,左侧的比例尺要小一些。

(2)左侧有一段区域为黑色,应该是侧视雷达照射带外,为雷达到像死区,无回波。

心脏超声波图像斑点噪声去除方法仿真分析

心脏超声波图像斑点噪声去除方法仿真分析

t r a s o u n d i m a g e s p e c k l e n o i s e r e mo v a l p r o c e s s t o e s t a b l i s h t h e m o d e l o f t o t a l l e a s t s q u a r e s , o t r h o g o n a l p r o j e c t i o n t r a n s —
Me t ho d o f Ca r d i a c Ul t r a s o un d I ma g e
PEI Z h i - s o n g, SHI Bi n g
( C o l l e g e O f Hu m a n i t i e s &I n f o r m a t i o n C h a n g c h u n U n i v e r s i t y o f T e c h n o l o g y , C h a n g c h u n J i l i n 1 3 0 1 2 2 , C h i n a )
摘要 : 研究心脏超声波图像质量优化问题, 由 于心 脏 的组 成 十 分 复 杂 , 心 血 管各 部 分 大 小 、 厚度及其的不均匀 , 心 脏 瓣 膜 运 动
状 况受到疾病影 响也不规律 , 使得心脏在进行超声波 图像采集过 程中 , 往往存在大 量的斑点噪声 。传统 的去噪算法 都是将 噪声转换成加信噪声 , 加 以去除 , 但是转换过程会造成 图像 的大量有用信息损失 , 去噪结果缺 陷明显 。提 出利用 总体最小二 乘模 型的心脏超声波 图像斑点噪声去除方法。根 据最小二乘法相关原理 , 将最小二乘法 相关原理应用到心脏超声 波图像斑 点噪声去除过程 中, 建立总体最小二乘模型 , 针对该模 型的输 出结果进行直交投影变换处理 , 实现心脏超声波 图像 斑点噪声 的去噪处理。实验结果表 明, 利用改进算法进行心脏超声波斑点噪声去除处理 , 能够极大的提高 图像 的分 辨率 , 满足心脏临

抑制SAR图像相干斑噪声的方法研究与比较

抑制SAR图像相干斑噪声的方法研究与比较

• 147•抑制SAR图像相干斑噪声的方法研究与比较桂林电子科技大学海洋信息工程学院 蒙倩颜【摘要】本文在研究SAR图像相干斑噪声特性的基础上,分析了四种抑制相干斑噪声的方法,即Lee滤波、Lee增强型滤波、Frost滤波、Gamma MAP滤波,并用目视效果、图像标准差、等效视数和边缘保持指数这四个性能指标来评价四种滤波算法,以得出最优的滤波方式,为后续处理SAR图像做好准备。

【关键词】SAR图像;相干斑噪声;噪声抑制;性能评价1 引言合成孔径雷达(Synthetic Aperture Radar, SAR)[1]是一种主动式成像的遥感系统,不受天气的影响,全天时全天候对地目标进行高分辨率成像的优越性而被广泛应用于军事和国民经济等领域。

由于成像系统采用相干处理系统,必存在相干斑噪声,造成了成像的质量降低,因此,使用雷达图像前必去噪至关重要。

2 SAR图像斑点噪声特性SAR 图像与普通的数字图像物理成像机制不同,产生的噪声也不相同,SAR 图像的相干斑噪声是在雷达回波信号的过程中产生的,而数字图像是在图像处理过程中每个步骤随机引起。

所有的相干成像系统中斑点是固有存在的,包括雷达在内。

而雷达图像上的斑点可从雷达成像原理和回波信号的特征描述两个成因进行分析。

SAR 成像过程中产生的相干斑噪声的模型如图2-1所示。

图2-1 SAR图像相干斑噪声形成的模型图2-1中,飞机携带SAR 系统,发射天线向地面成像。

一般情况下,SAR 图像的小模块的尺度是电磁波波长的几十倍,SAR 图像里每个分辨单元内的强度和幅度值是理想散射点反射电磁波的矢量和。

对于单元内有大量地物目标,这些目标地物反射的回波为球面波,在球面上,单元内有大量地物目标,这些目标的回波信号幅值都相等,SAR 系统不能识别是哪个目标产生的子球面波,每个子球面波有各自的振幅和相位。

相位代表子球面的方向,各个子球面波的方向是不按规律产生的。

在求取单元地物的回波信号的矢量和时,如果地物细微特征上有差异,像元之间的子球面波的振幅可能重复、可能减弱、可能抵消,在视觉上图像有与颗粒噪声相似,最后加减和差生成一个随机变量,这种情况反映在SAR 图像上以类似于椒盐噪声的强斑点噪声的形式随机出现,这就是相干斑噪声[2]。

基于自适应高斯滤波的超声斑点降噪

基于自适应高斯滤波的超声斑点降噪

基于自适应高斯滤波的超声斑点降噪邵党国;邓阳阳;相艳;易三莉;余正涛;贺建峰;刘翠寅;宗绍云【摘要】医学超声图像存在的斑点噪声降低了图像的质量,给临床诊断和图像的后续处理带来了困难.为了有效地去除噪声,本文提出了一种自适应高斯滤波的超声斑点降噪算法.该算法利用局部特征匹配计算出图像的处理窗口区域与参考区域的相似度,再根据相似度将整幅图像区分为斑点噪声区域和组织区域.同时利用相似度调整高斯滤波器的宽度值,使高斯滤波器对图像的不同区域进行不同程度的过滤.物理体模实验和人体超声肝脏实验结果表明,该算法可以有效地去除超声图像中的斑点噪声并保留组织结构,并且可使迭代次数大大减少,是一种有效的医学超声图像降噪方法.%Speckle noises in medical ultrasound image would decrease the quality of image and bring difficulties to the analysis and diagnosis of the subsequent image.To reduce speckle,here we propose a speckle reduction algorithm based on the adaptive Gauss filter.The algorithm distinguishes the image with speckle regions and characteristic regions by a similarity deprived from local characteristic matching between the processing window and a reference speckle area.According to the similarity,this algorithm adjustes adaptively the width of the Gauss filter.Ultrasound phantom testing and vivo imaging show that the proposed method is effective.It can reduce the numbers of iteration significantly,as well as the speckle and preserve edge.【期刊名称】《数据采集与处理》【年(卷),期】2017(032)004【总页数】8页(P746-753)【关键词】超声图像;局部特征匹配;自适应滤波;相似度;斑点噪声抑制【作者】邵党国;邓阳阳;相艳;易三莉;余正涛;贺建峰;刘翠寅;宗绍云【作者单位】昆明理工大学信息工程与自动化学院和云南省计算机技术应用重点实验室,昆明,650500;昆明理工大学信息工程与自动化学院和云南省计算机技术应用重点实验室,昆明,650500;昆明理工大学信息工程与自动化学院和云南省计算机技术应用重点实验室,昆明,650500;昆明理工大学信息工程与自动化学院和云南省计算机技术应用重点实验室,昆明,650500;昆明理工大学信息工程与自动化学院和云南省计算机技术应用重点实验室,昆明,650500;昆明理工大学信息工程与自动化学院和云南省计算机技术应用重点实验室,昆明,650500;昆明理工大学计算中心,昆明,650500;云南省第一人民医院,昆明,650032【正文语种】中文【中图分类】TP391医学超声成像技术相对于X-rays(X射线)、核磁共振(Magnetic resonance imaging,MRI)等成像技术,具有对人体无损害、便捷和实时性好等特点,故在临床诊断、治疗及手术导航等方面有着非常广泛的应用[1]。

SAR影像斑点噪声的抑制方法

SAR影像斑点噪声的抑制方法

二、SAR影像斑点噪声的抑制方法1、均值滤波均值滤波器是采用滤波窗口内所有像素灰度值的平均值来代替中心像素的值,均值滤波器具有很好的噪声平滑能力,噪声标准差按窗口内像元数的均方根降低。

然而,均值滤波器进行平滑时对噪声和边缘信息不加区分,从而导致边缘信息临近区域分辨率下降,为了减少这一问题,通常采用3×3或5×5的小滤波窗口。

也正是由于它滤波时对噪声和信号不加以区分的特点,对非噪声像素即信号也进行了平滑,从而不可避免地导致了影像的整体模糊和分辨率下降。

2、中值滤波中值滤波器是采用滤波窗口内所有像素的中值来代替中心像素的值,它能有效地孤立斑点噪声。

然而,这种滤波器存在边缘模糊,消除细的线性特征以及目标形状扭曲等常见问题。

经中值滤波滤波后的影像失真度较大,纹理等细节信息损失较严重。

3、局部滤波局域滤波基于方位把活动窗口分为8块(北、南、东、西、西北、东北、西南及东南),对于每个区域,方差可由下式来计算:该算法比较窗口中心点附近8个局域方差值,窗口中心点的值就被区域中具有最小方差区域像元的平均值所代替。

方差平均值小的区域像元被认为受干涉的干扰小,这一点很像窗口中心点的像元,方差小的区域相对于周围的区域来说受干涉影响小。

4、Lee滤波在缺乏信号x的精确模型的情况下,使用影像本身从3×3或其它的滤波窗口内的局域均值z和局域方差var(z)来估计信号的先验均值和方差。

根据乘性噪声模型,信号x的先验均值和方差可以这样来估算:,假设线性滤波器的形式为,这里,。

要注意的是必须确保var(x)为非负,如果为负则置var(x)为0,否则可能在影像上引入认为的噪声成分。

这一滤波方法的直观解释是,在均匀区域var(x)=0,滤波后的像素值(窗口内像素的平均值);对于高反差区域(或边缘),var(x)较大,(像素本身的值)。

该滤波器存在一个问题是边缘区域的噪声并没有被平滑。

5、Sigma滤波Sigma滤波是基于高斯分布的Sigma概率,它通过对滤波窗口内落在中央像素的两个Sigma范围内的像素进行平均来滤除影像噪声。

斑点噪声名词解释

斑点噪声名词解释

斑点噪声名词解释1. 引言在数字图像处理和计算机视觉领域,斑点噪声是指在图像中存在的随机出现的亮度或色彩突变的小区域。

斑点噪声通常由图像采集设备、传感器或信号传输过程中的干扰引起。

它是图像处理中一个常见的问题,对于图像质量的评估和改善具有重要意义。

本文将详细介绍斑点噪声的定义、产生原因、对图像的影响以及常见的去噪方法。

2. 斑点噪声的定义斑点噪声是指在图像中随机分布的小区域,这些区域的亮度或颜色与周围区域有明显差异。

它通常表现为图像中的白点或黑点,也可以是其他颜色。

斑点噪声的大小和形状可以各不相同,且分布不规则。

3. 斑点噪声的产生原因斑点噪声的产生原因多种多样,下面列举了几个常见的原因:3.1 传感器噪声数字相机或其他图像采集设备中的传感器可能存在噪声。

这种噪声可以是由于传感器本身的特性引起的,也可以是因为传感器的工作温度、曝光时间等因素导致的。

3.2 信号传输干扰在图像传输过程中,信号可能会受到干扰,导致斑点噪声的产生。

例如,在数字图像传输中,信号可能会受到电磁干扰或传输线路的噪声影响。

3.3 图像压缩引起的噪声在图像压缩过程中,为了减小文件大小,可能会对图像进行压缩处理。

这个过程中可能会引入一些误差,导致斑点噪声的产生。

3.4 光照条件不稳定在拍摄图像时,光照条件的不稳定性可能导致斑点噪声的产生。

例如,在低光条件下拍摄的图像可能会出现噪声。

4. 斑点噪声对图像的影响斑点噪声对图像的质量和可视化效果有很大的影响,下面列举了几个主要的影响:4.1 降低图像的清晰度斑点噪声会导致图像中细节的丢失和模糊,降低图像的清晰度。

4.2 影响图像的对比度斑点噪声会导致图像的对比度降低,使得图像中的细节难以分辨。

4.3 减少图像的动态范围斑点噪声会降低图像的动态范围,使得图像中的明暗细节难以区分。

4.4 影响图像的色彩准确性斑点噪声可能会改变图像的颜色,导致色彩准确性下降。

5. 去除斑点噪声的方法为了改善图像质量,需要对斑点噪声进行去除。

相干斑噪声特征提取

相干斑噪声特征提取

相干斑噪声特征提取相干斑噪声是一种在信号处理领域中常见的噪声类型。

在许多实际应用中,我们常常需要对信号进行特征提取,以便进一步分析和处理。

相干斑噪声特征提取是其中的一个重要任务,本文将介绍相干斑噪声的定义、特点以及常用的特征提取方法。

相干斑噪声是指在光学成像系统中产生的一种噪声,它主要来自于光学元件的非均匀性或者是光源的不稳定性。

相干斑噪声会对图像质量产生较大的影响,使得图像细节不清晰,降低了图像的可见度和对比度。

相干斑噪声的特点是具有一定的空间相关性和幅度相关性。

空间相关性表现在相邻像素之间存在较强的相关性,即一个像素的值受到周围像素的影响;幅度相关性表现在噪声的幅度在一定范围内变化,整体上呈现出一种相干性。

为了准确地提取相干斑噪声的特征,我们需要选择适当的特征提取方法。

常用的特征提取方法包括:均值、方差、能量、相关系数等。

下面将分别介绍这些方法的原理和应用。

均值是一种描述数据集中趋势的统计量,对于相干斑噪声的特征提取来说,均值可以反映噪声的整体水平。

通过计算像素值的均值,我们可以得到一个对噪声幅度的估计。

方差是一种描述数据分散程度的统计量,对于相干斑噪声的特征提取来说,方差可以反映噪声的幅度变化范围。

通过计算像素值的方差,我们可以得到一个对噪声幅度变化的估计。

能量是一种描述信号强度的统计量,对于相干斑噪声的特征提取来说,能量可以反映噪声的整体强度。

通过计算像素值的能量,我们可以得到一个对噪声强度的估计。

相关系数是一种描述两个变量之间相关程度的统计量,对于相干斑噪声的特征提取来说,相关系数可以反映噪声的空间相关性。

通过计算像素值之间的相关系数,我们可以得到一个对噪声空间相关性的估计。

除了上述常用的特征提取方法,还有一些其他的方法也可以用于相干斑噪声的特征提取,例如小波变换、自相关函数等。

这些方法可以进一步提取噪声的频谱特征、时间特征和空间特征。

相干斑噪声特征提取是一项重要的任务,它可以帮助我们更好地理解和处理相干斑噪声。

雷达考试资料

雷达考试资料

第一章理解麦克斯韦方程组包含电流连续性定理的物理意义和推导过程;电磁场边界条件推导过程;波动方程的推导;坡印廷定理及物理意义;能够分析电磁波在不同媒质(损耗、色散、平面分层)的传播特性;理解电磁波的极化;理解电磁波散射的特点(理解电磁波与目标相互作用过程),掌握雷达截面(RCS)和雷达散射系数,理解雷达方程;掌握简单目标的极化散射矩阵的推导方法;理解单站散射和多站散射的基本概念以及在一定条件下双站散射可等效于单站散射的基本原理;了解电磁波散射问题分析计算的常用方法的基本分类和基本步骤。

了解雷达的主要分类,掌握合成孔径雷达获得方位向高分辨率的原理及推导;理解SAR图像的斑点噪声的本质;合成孔径雷达与逆合成孔径雷达的相同点和不同点;理解跟踪雷达(单脉冲测角)、超视距雷达、海洋观测雷达(雷达散射计和雷达高度计)的工作原理,能够解释雷达测量得到的后向散射功率与海面风速变化的关系。

第二章了解雷达系统的基本组成。

了解天线的基本理论(基本分析方法)和分类。

掌握半波振子和全波振子天线电流分布,会分析无限大导电平面上的电流源的镜像电流的电流方向;理解矩量法(Method of Moments)分析求解线天线电流分布的基本过程;掌握口径场方法分析天线的辐射特性;了解天线的基本分类及其特点;了解反射面天线的工作原理;能够推导天线的远场条件;能够推导天线阵的方向图,掌握阵列天线不出现栅瓣的条件;掌握天线阵加权的基本方法;掌握相控阵天线的工作原理。

第三章了解常用的雷达信号模型及特点;了解相干雷达的本质;掌握复信号的四种表达方式;理解I/Q 调制和解调的作用。

掌握Chirp 信号的匹配滤波和Stretch 处理方法以及相位编码信号的压缩方法;掌握调频步进脉冲信号的优势和自相关函数;能够判断不同入射角地距分辨率的大小。

了解交轨干涉和顺轨干涉的用途、基本原理以及基本信号处理步骤。

理解并掌握Doppler 频率(移)的推导过程;理解广义合成孔径基本原理;理解阵列雷达空时自适应处理(STAP )的基本概念;了解时频分析方法在雷达信号处理中的应用;掌握通过对信号加窗来降低脉冲压缩旁瓣的常用方法。

第二章相干斑形成原理

第二章相干斑形成原理

第二章相干斑点噪声‎的形成原理与‎斑点噪声模型‎相干斑点噪声‎是SAR影像‎的重要特征之‎一。

要进行新滤波‎器的设计和开‎发,有必要了解斑‎点噪声的形成‎原理和斑点噪‎声模型以及其‎他相关知识,因此本章就斑‎点噪声的形成‎原理,概率分布函数‎、自相关函数、功率谱以及人‎们比较公认的‎斑点噪声模型‎做一个简要的‎介绍。

2.1 斑点噪声的形‎成原理SAR影像上‎的斑点噪声是‎这样形成的[31],即当雷达波照‎射一个雷达波‎长尺度的粗糙‎表面时,返回的信号包‎含了一个分辨‎单元内部许多‎基本散射体的‎回波,由于表面粗糙‎的原因,各基本散射体‎与传感器之间‎的距离是不一‎样的,因此,尽管接收到的‎回波在频率上‎是相干的,回波在相位上‎已不再是相干‎的;如果回波相位‎一致,那么接收到的‎是强信号,如果回波相位‎不一致,则接收到的是‎弱信号。

一幅SAR影‎像是通过对来‎自连续雷达脉‎冲的回波进行‎相干处理而形‎成的。

其结果是导致‎回波强度发生‎逐像素的变化‎,这种变化在模‎式上表现为颗‎粒状,称为斑点噪声‎(Speckl‎e)。

SAR影像上‎斑点噪声的存‎在产生了许多‎后果,最明显的后果‎就是用单个像‎素的强度值来‎度量分布式目‎标的反射率会‎发生错误。

斑点噪声在S‎AR影像上表‎现为一种颗粒‎状的、黑白点相间的‎纹理。

例如,对于一个均匀‎目标,如一片草覆盖‎的地区,在没有斑点噪‎声影响的情况‎下,影像上的像素‎值会呈现淡的‎色调(图2.1 A);然而,每个分辨单元‎内单个草的叶‎片的回波会导‎致影像上某些‎像素比平均值‎更亮,而另外一些像‎素则比平均值‎更暗(图2.1 B),这样,该目标就表现‎出斑点噪声效‎果[32]。

图2.1 斑点噪声的影‎响效果2.2 斑点噪声的特‎征[33]2.2.1 斑点噪声的概‎率分布函数2.2.1.1单视SAR ‎图像前人在光学和‎SAR 影像斑‎点噪声的理论‎分析上已经做‎了大量工作[31]、[34]。

生物医学图像中的噪声及其去除技术研究

生物医学图像中的噪声及其去除技术研究

生物医学图像中的噪声及其去除技术研究生物医学图像是医学研究领域中的重要组成部分,它们可以用于辅助疾病的诊断、治疗和监测。

然而,这些图像往往会受到噪声的干扰,从而影响到它们的准确性和可靠性。

因此,对于生物医学图像中的噪声及其去除技术的研究具有非常重要的意义。

噪声类型生物医学图像中的噪声种类很多,主要包括以下几种类型:1.高斯噪声。

高斯噪声是导致图像模糊和降低对比度的最常见的噪声类型。

它是由于图像采集过程中光电噪声、传感器噪声或信号传输错误而引起的。

2.椒盐噪声。

椒盐噪声通常被称为随机涂抹噪声,它通常是由于传感器错误,或者是在数字传输过程中数据丢失或损坏引起的。

3.斑点噪声。

斑点噪声是由于采集图像时的信号误差、传感器故障或仪器的非线性响应所引起的噪声类型。

4.偏移噪声。

偏移噪声通常是由于传感器摆放位置偏离、温度波动或传感器偏差所引起的噪声类型。

去噪技术针对这些噪声类型及其影响,研究人员开发了许多去噪技术。

以下是生物医学图像去噪技术的概述。

1.小波去噪。

小波去噪是一种常用的去噪技术,它在将图像分解成多个小波尺度后,可以使用软或硬阈值处理来隐藏小波系数的一部分,从而去除噪声。

2.小波变换,阈值处理法。

它与小波去噪具有相似的思想,但是它的阈值处理方法不同,不是使用固定的软或硬阈值,而是采用局部方差或中值绝对偏差作为阈值。

3.去混淆。

由于生物医学图像通常受到成像系统的模糊性影响,因此在去除噪声的同时,去混淆也是非常必要的。

去混淆的主要方法包括Wiener滤波器、Gilbert和Meltzer算法、非线性去混淆和估计膨胀算法等。

4.基于膨胀的去噪算法。

基于膨胀的去噪算法使用膨胀运算处理图像,使得噪声像素被原始像素所替代。

这种算法对于斑点噪声的去除效果非常好。

5.自适应中值滤波器。

自适应中值滤波器是一种像素值的非线性滤波器,可以根据像素值的分布来自适应地选择中值大小,有效地去除斑点噪声和椒盐噪声。

总结对于生物医学图像中的噪声及其去除技术的研究具有重要的实用价值。

unet生成噪声的原理

unet生成噪声的原理

unet生成噪声的原理Unet是一种常用的神经网络模型,被广泛应用于图像分割任务中。

它的原理是基于编码器-解码器结构,并使用跳跃连接来提高图像分割的精度和准确性。

本文将介绍Unet生成噪声的原理及其应用。

噪声是指在图像中由于各种因素引起的不希望的干扰信号。

在图像处理领域,噪声会降低图像的质量和清晰度,影响图像的可视化效果和后续处理结果。

因此,去除噪声是图像处理的重要任务之一。

Unet生成噪声的原理是通过将噪声图像与原始图像进行输入,训练网络来学习噪声的特征,并生成一张去噪后的图像。

具体而言,Unet模型由编码器和解码器两部分组成。

编码器负责将输入图像逐步降采样,提取图像的高层次抽象特征,而解码器则将这些特征逐步上采样,生成与原始图像相同分辨率的输出图像。

在Unet中,跳跃连接起到了关键作用。

跳跃连接指的是将编码器中的特征图与解码器中的特征图进行连接,以保留更多的细节信息。

这样做的好处是可以提高分割的准确性,尤其是对于小目标或者细节丰富的区域。

对于噪声生成的任务,Unet模型将噪声图像和原始图像作为输入,并通过训练来学习噪声的特征。

训练数据集通常包括一组带有噪声的图像和对应的无噪声图像。

通过最小化生成图像与无噪声图像之间的差异,Unet模型可以学习到噪声的特征,并生成去噪后的图像。

在实际应用中,Unet生成噪声的方法具有很大的灵活性。

它可以用于去除各种类型的噪声,如高斯噪声、椒盐噪声等。

此外,Unet还可以通过调整网络结构和训练参数来适应不同噪声程度和图像复杂度的情况。

Unet生成噪声的应用场景广泛。

例如,在医学影像处理中,噪声是由于设备限制或其他干扰因素引起的,如CT图像中的斑点噪声。

通过使用Unet模型可以有效去除这些噪声,提高医学影像的质量和准确性。

另外,Unet生成噪声还可以应用于图像增强、图像复原、图像修复等领域,为后续的图像处理任务提供更好的输入。

Unet生成噪声的原理是通过编码器-解码器结构和跳跃连接来学习噪声的特征,并生成去噪后的图像。

边缘检测在斑点噪声处理中的应用

边缘检测在斑点噪声处理中的应用

( )引言 一
S R 图像 中 的 斑 点 噪 声 与 数 字 图像 处 理 中所 遇 至 白噪声 A 句 r
( )S R图像 的主要 滤波 策 略 三 A
从 原 理 上 说 , 目前 常用 的 S R 图 像 滤 波 算 法 可 分 为 以下 A
有 本质 的不 同,这是 因为它们形成 的物理过程有 本质上 的差
Ka u n算 法 都 利 用 滑 动 窗 口 内像 素 的均 值 和 方 差 作 为 参 数 ,按
在 对图像进行 采样 、量 化、压缩 、传输和解码等 数字化过程 中以及 图像本 身在保存过 程 中的退 化所引起 的,是直接作用
到图像上 的。
在S R A 图像 中 ,斑 点噪 声表现 为图像 灰度 的剧烈变化 ,即 在 同一片 均匀区域 ,有的分辨 单元呈亮点 ,而有 的单元呈 暗 点, 降低 了图像 的空间分辨率 ,隐藏 了图像 的精细结构 ,严
维普资讯
2 0 年第 6 08 期 ( 第 1 6期 ) 总 0
大 众 科 技
DA ZHoNG KE J
No 6, 0 8 . 2 0
( mu t eyN .O ) Cu l i l o 1 6 av

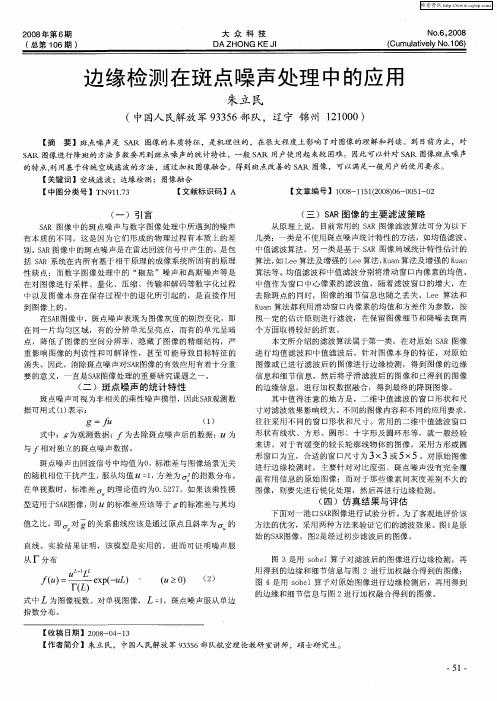

边缘检测 在斑点 噪声处 理 中的应 用
