冲床(压力机)用模具各组件名称及用途
冲压模具零部件组成及其作用
冲压模具零部件组成及其作用英文回答：Components of a Punching Die.Punching dies are essential tools in the metalworking industry, used to create precise shapes and features in sheet metal. They consist of several key components that work together to produce high-quality parts.1. Die Set: The die set provides the structural framework for the punching die. It typically consists of a top and bottom plate, which hold the other components in place. The die set also includes guide pins to ensure proper alignment during the punching process.2. Punch Holder: The punch holder holds the punch in place and provides guidance during the punching operation. It is typically made of a hardened steel alloy to withstand the high forces involved.3. Punch: The punch is the cutting tool that createsthe desired shape in the sheet metal. It is made of a high-strength material, such as tungsten carbide or tool steel, and has a sharp cutting edge.4. Die Block: The die block supports the sheet metal during the punching process. It is typically made of a hardened steel alloy and has a matching cavity to the punch, ensuring a clean and precise cut.5. Stripper Plate: The stripper plate prevents thesheet metal from sticking to the punch after the cut. It is typically made of a flexible material, such as rubber or polyurethane.6. Pressure Pad: The pressure pad applies pressure to the sheet metal before the punching operation, preventingit from wrinkling or distorting. It is typically made of a hardened steel alloy.7. Ejector Plate: The ejector plate removes the punchedpart from the die block after the cut. It is typically made of a hardened steel alloy and has pins or springs to push the part out.Functions of the Punching Die Components.Each component of the punching die plays a specificrole in the punching process:Die Set: Provides structural support and alignment.Punch Holder: Guides the punch and holds it in place.Punch: Creates the desired shape in the sheet metal.Die Block: Supports the sheet metal and provides a matching cavity for the punch.Stripper Plate: Prevents the sheet metal from sticking to the punch.Pressure Pad: Prevents wrinkling or distortion of thesheet metal.Ejector Plate: Removes the punched part from the die block.中文回答：冲压模具零部件组成及其作用。
冲压模具基本结构
冲压模具基本结构冲压模具是工业生产中常用的一种模具，广泛应用于汽车、家电、电子、通信等行业。
它是通过对金属板料进行冲压、弯曲、拉伸等加工过程，将板材加工成所需形状的零件。
冲压模具的基本结构主要包括上模座、上模板、下模座、下模板、导柱、定位孔、导套、弹簧、顶针、导轨等组成。
1.上模座：上模座是安装冲头的基座，负责固定上模板。
它通常由钢板焊接而成，用于承受压力和保持模具的稳定性。
2.上模板：上模板是安装冲头的工作部件，它的主要作用是对金属板料进行冲压操作。
上模板一般由多种零件组成，如上模板板身、上模板底座、上模板导柱等，通过螺栓或焊接方式与上模座连接在一起。
3.下模座：下模座是安装下模板的基座，负责固定下模板。
它通常由钢板焊接而成，用于承受压力和保持模具的稳定性。
4.下模板：下模板是安装在下模座上的工作部件，它的主要作用是对金属板料进行冲压操作。
下模板一般由多种零件组成，如下模板板身、下模板底座、下模板导柱等，通过螺栓或焊接方式与下模座连接在一起。
5.导柱：导柱是用于定位上模和下模的零件，它通常由钢材加工而成。
导柱一端固定在上模座或上模板上，另一端固定在下模座或下模板上，使上模和下模在冲压过程中具有准确的定位。
6.定位孔：定位孔是安装在上模板或下模板上的孔，用于定位和固定工件。
当冲头下压时，工件被定位在定位孔中，以确保冲压过程中的精度和稳定性。
7.导套：导套是安装在导柱上的套筒状零件，它的主要作用是减少上模和下模在冲压过程中的摩擦，使模具运行更加顺畅。
8.弹簧：弹簧是安装在冲床上的零件，用于控制模板的弹性运动。
弹簧一端固定在上模座上，另一端固定在上模板上，通过弹性回弹的作用，实现上下模板之间的自动复位。
9.顶针：顶针是安装在上模座上的针状零件，用于支撑工件并使其顶出模具。
顶针一般通过弹簧或气压控制，根据工件的形状和需要冲压的位置进行布置。
10.导轨：导轨是用于使模具滑动的零件，通常安装在上模座和下模座上。
冲压模具的组成及各零件作用
冲压模具的组成及各零件作用冲压模具的组成可谓是个复杂却又充满乐趣的世界，像一场机械的“家庭聚会”，每个零件都有自己独特的角色。
首先说说模具的上半部分，叫做“上模”，这个家伙就像个天花板，负责将材料压制成型。
哎呀，它可真是个强壮的角色，毕竟它得忍受巨大的压力，简直就是力气活儿。
然后是“下模”，这个就像个忠实的地基，稳稳地接住上模带来的所有重量，没它可不行啊，毕竟上面再强壮，没有个好的支撑，最终还是得塌。
接下来得提提“导柱”和“导套”了，这对小搭档真是默契得不得了，像双胞胎兄弟，负责确保上下模具的对齐。
没有他们，模具可就乱套了，部件可能会错位，结果就是“赔了夫人又折兵”，一切都得重来，真是得不偿失。
还有“压料板”，这个家伙有点像“门卫”，守住材料的去向，确保它不会在模具中四处乱窜，挺辛苦的。
再来聊聊“弹簧”，哎，这个小东西可真灵活，它负责模具开合时的反弹，确保模具能够顺畅地工作。
想想看，要是没有它，那模具就得一直维持在一个状态，活得简直太累了。
还有“定位块”，它像是模具中的“GPS”，确保各个零件在合适的位置，不然一不小心就会走偏，造成大麻烦。
然后，咱们不能忘了“卸料板”，这个小家伙就像是个贴心的服务员，负责把成品轻轻送出来，确保每一个部件都能顺利地离开模具。
想象一下，如果没有它，成品就得在模具里“闷”着，真是太不划算了。
还得提提“润滑系统”，这可真是模具的“油条”，让所有的零件都能顺畅运作，不至于卡在一起，毕竟没有人喜欢“卡壳”的感觉。
冲压模具的每个零件都像是一个小角色，大家齐心协力，共同完成一项“大事业”。
每个零件都有自己的使命，没谁能少了谁。
模具的工作就是把一块平平无奇的金属，变成我们生活中各种各样的物品，从汽车零件到家电外壳，无不离不开它们的辛勤付出。
就像我们在生活中，每个人都有自己的角色，团队合作才能让事情变得顺利。
所以，冲压模具的组成及各零件的作用，真是让人感慨万千。
看似简单的模具背后，却隐藏着无数的智慧与设计。
冲压磨具结构知识小百科
冲压磨具结构知识小百科冲压磨具是一种广泛应用于工业生产中的加工工具，主要用于对金属材料进行冲压加工，以实现所需的形状和尺寸。
本文将介绍冲压磨具的结构知识，包括其组成部分、优势和应用领域等方面。
一、冲压磨具的组成部分冲压磨具主要由以下几个组成部分构成：1. 上模（也称为上磨具）：上模是冲床上用于冲击金属的模具部分。
它通常是由合金钢制成，具有高硬度和耐磨性，能够在冲击过程中承受较大的压力。
2. 下模（也称为下磨具）：下模是与上模相对应的模具部分，用于支撑被冲击的金属材料。
下模的材料和结构通常与上模相似。
3. 压板：压板是用于固定金属材料，并通过受力传递给上模和下模的组件。
它通常由钢材制成，具有足够的强度和刚性。
4. 导向装置：导向装置用于确保上模和下模之间的准确对位。
它通常包括导柱和导套等部分，确保磨具在操作过程中保持稳定以及与冲床的配合精度。
5. 推料装置：推料装置用于将金属材料送入冲压磨具以进行加工。
它可以是手动操作或自动化设备，以提高生产效率和精度。
二、冲压磨具的优势1. 高效性：冲压磨具具有高效率的特点，能够在短时间内完成大批量的加工任务。
这使得它在工业生产中得到广泛应用，尤其适用于批量生产要求高精度的零部件。
2. 高精度：冲压磨具能够实现高精度的加工，能够满足复杂形状和尺寸的要求。
通过合理设计和制造，冲压磨具可以达到亚毫米级的加工精度，确保加工零件的准确性。
3. 经济性：冲压磨具的生产成本相对较低，且寿命较长。
一套合理设计和使用的冲压磨具可以在保证加工质量的同时，进行多次甚至数十次的加工任务，有效降低生产成本。
三、冲压磨具的应用领域冲压磨具的应用领域非常广泛，涉及到各个行业和领域。
以下是一些常见的应用领域：1. 汽车制造业：冲压磨具广泛应用于汽车零部件的生产，如车身、车门、引擎盖等。
它可以实现高精度的冲压加工，保证汽车零部件的质量和稳定性。
2. 电子行业：在电子产品的制造过程中，常常需要采用冲压磨具来加工外壳、连接器和散热器等部件。
冲压常用设备介绍
冲压常用设备介绍1. 冲床（Press）冲床是冲压工艺中最常用的设备之一。
它是一种利用冲击力将金属材料加工成所需形状的机械设备。
冲床主要由机架、滑块、压板、进给机构和控制系统等组成。
1.1 机架机架是冲床的主体部分，通常由钢板焊接而成。
它是冲床的支撑和固定部件，承受着冲床上所有工作力和载荷。
1.2 滑块滑块是冲床的上部运动部件，用于提供冲击力和控制下模的上下运动。
在冲压过程中，滑块会通过压板将金属材料进行冲压成形。
1.3 压板压板是冲床的下部固定部件，用于固定模具和承受工作力。
它通常由厚钢板制成，具有足够的强度和刚性。
1.4 进给机构进给机构用于将金属材料送入冲床的工作区域，并将其定位在正确的位置。
常见的进给机构包括手工进给、气动进给和液压进给等。
1.5 控制系统控制系统用于控制冲床的运行参数，包括滑块的下降速度、停留时间和冲压力度等。
现代冲床通常配备了计算机数控系统，可实现自动化生产。
2. 剪板机（Shearing Machine）剪板机是常见的冲压设备，主要用于将金属板料按照所需尺寸进行裁剪。
它由机身、刀座、刀片、压板和液压系统等组成。
2.1 机身机身是剪板机的主体部分，通常由钢板焊接而成。
它提供了剪切过程中需要的稳定和刚性。
2.2 刀座和刀片剪板机上的刀座和刀片用于将金属板料进行切割。
刀座通常由铸铁材料制成，刀片则可以根据需要选择不同材质和形状。
2.3 压板压板用于固定待剪切的金属板料，以确保切割过程中的稳定性和精确度。
压板通常由钢板制成，并配有气缸控制。
2.4 液压系统液压系统是剪板机的关键部件，用于提供切割所需的压力。
它通常由液压油箱、泵站、阀门和管路组成。
3. 冲片机（Punching Machine）冲片机是专用于金属材料冲孔的设备，广泛应用于制造业。
它由机身、上模、下模和进给机构等组成。
3.1 机身冲片机的机身由钢板焊接而成，提供了冲压过程所需的稳定性和刚性。
3.2 上模和下模上模和下模是冲片机的关键部件，用于将金属材料进行冲孔。

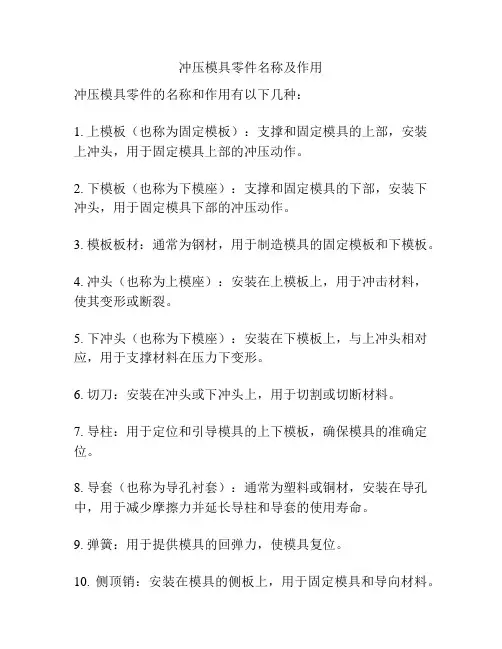

冲压模具零件名称及作用
冲压模具零件名称及作用
冲压模具零件的名称和作用有以下几种：
1. 上模板（也称为固定模板）：支撑和固定模具的上部，安装上冲头，用于固定模具上部的冲压动作。
2. 下模板（也称为下模座）：支撑和固定模具的下部，安装下冲头，用于固定模具下部的冲压动作。
3. 模板板材：通常为钢材，用于制造模具的固定模板和下模板。
4. 冲头（也称为上模座）：安装在上模板上，用于冲击材料，使其变形或断裂。
5. 下冲头（也称为下模座）：安装在下模板上，与上冲头相对应，用于支撑材料在压力下变形。
6. 切刀：安装在冲头或下冲头上，用于切割或切断材料。
7. 导柱：用于定位和引导模具的上下模板，确保模具的准确定位。
8. 导套（也称为导孔衬套）：通常为塑料或铜材，安装在导孔中，用于减少摩擦力并延长导柱和导套的使用寿命。
9. 弹簧：用于提供模具的回弹力，使模具复位。
10. 侧顶销：安装在模具的侧板上，用于固定模具和导向材料。
11. 引导板（也称为导向板）：安装在模具的侧板上，用于引导材料在冲压过程中的移动路径。
12. 模仁（也称为模块）：用于冲压孔、凹槽或凸起形状的模具部分。
13. 模座：用于固定冲模的底部，支撑模具的外部结构。
14. 推杆（也称为顶杆）：用于提供压力，使模具上的冲头或下冲头进行冲击动作。
以上是常见的冲压模具零件的名称和作用，不同的模具可能还有其他特殊的零件。
冲压模具基本结构
冲压模具基本结构冲压模具是机械制造中常用的工具之一，用于在冲压过程中对金属材料进行加工。
冲压模具的基本结构是由上模、下模和剪口三个部分组成。
下面将详细介绍冲压模具的基本结构。
一、上模上模一般由模座、导向柱、模块板、顶杆和顶杆柱等部件组成。
1.模座：是模具的支撑部分，其形状根据冲压件的形状而定，一般由铸铁制成。
2.导向柱：用于定位和导向上模和下模的运动，保证模具闭合时的高度准确。
3.模块板：上模装配的基础部分，一般由高硬度的合金钢制成。
4.顶杆：用于推动上模的下行，一般由高硬度的合金钢制成。
5.顶杆柱：用于连接顶杆和顶杆活块的部件，一般由高硬度的合金钢制成。
二、下模下模一般由模座、导向柱、模块板、顶杆和顶杆柱等部件组成。
1.模座：与上模部分相对应，也是模具的支撑部分，一般由铸铁制成。
2.导向柱：与上模部分相对应，用于定位和导向下模的运动。
3.模块板：下模装配的基础部分，一般由高硬度的合金钢制成。
4.顶杆：与上模部分相对应，用于推动下模的上行。
5.顶杆柱：与上模部分相对应，用于连接顶杆和顶杆活块的部件。
三、剪口剪口是冲压模具中的切削部分，用于切割冲压件的材料。
剪口的结构根据冲压件形状的不同而有所差异，常见的剪口结构有直切、曲线切、多段切等。
除了上模、下模和剪口，冲压模具还包括了许多辅助部件，如导向销、顶杆活块、定位销和弹簧等。
这些部件在模具的闭合、打开和运动过程中起着重要的作用。
总结起来，冲压模具的基本结构包括上模、下模和剪口三个部分。
上模和下模分别由模座、导向柱、模块板、顶杆和顶杆柱等组成；剪口部分由剪口结构组成。
另外，还有一些辅助部件如导向销、顶杆活块、定位销和弹簧等起到辅助作用。
这些部件共同协作，完成冲压加工任务，实现对金属材料的加工。
冲压模具的结构组成及作用
冲压模具的结构组成及作用一、冲压模具的结构组成冲压模具那结构可真是个挺有趣的事儿呢。
它主要有这几个部分哈。
首先是工作零件，这就像是模具的心脏一样重要。
比如说冲裁模里的凸模和凹模，它们直接和要加工的材料打交道，负责把材料按照设计好的形状给冲裁出来。
这俩零件的形状、尺寸啥的都得精确得很，稍微有点偏差，那冲出来的零件就可能不合格啦。
然后就是定位零件。
想象一下，要是材料在模具里到处乱跑，那冲出来的东西还能有个准儿吗？所以定位零件就像是小管家，把材料稳稳地固定在该在的位置。
像挡料销、导正销这些都是常见的定位零件，它们能保证材料每次进入模具的位置都一样，这样冲出来的零件尺寸才会一致。
卸料和出件零件也不能少。
冲压完了，零件得从模具里出来呀，卸料零件就负责把那些废料或者还连着的材料给弄走，让模具能准备下一次冲压。
顶出器就是出件零件的一种，它会把冲好的零件从模具里顶出来，就像把宝宝从摇篮里抱出来一样小心。
再就是导向零件啦。
这个就像是模具的轨道，保证上下模在冲压的时候能准确地合在一起。
导柱和导套就是干这个的，它们之间的配合要很精密，要是导柱和导套之间有了磨损，那上下模合模的时候就可能对不准，这可就麻烦大喽。
最后还有支撑零件。
它给整个模具提供支撑和固定的作用，就像房子的地基一样。
模座就是支撑零件的典型代表，要是没有它，其他零件就像没根的草，在冲压过程中就会乱晃悠。
二、冲压模具各结构的作用工作零件刚才说过啦，是完成冲压工作的核心力量。
凸模和凹模通过它们精确的形状和尺寸，把材料变成我们想要的形状，不管是冲个孔，还是把一块材料剪成特定的形状，都得靠它们。
定位零件的作用就在于确保冲压的准确性。
材料位置固定好了，才能保证每次冲压出来的零件在尺寸和形状上都符合要求。
要是没有定位零件，那冲出来的零件可能今天这个样儿，明天那个样儿，质量可就没保证喽。
卸料和出件零件是保证模具连续工作的关键。
废料不及时清理，零件出不来，模具就没法进行下一轮冲压。
冲压磨具结构分析关键部件的设计与应用
冲压磨具结构分析关键部件的设计与应用冲压磨具是一种广泛应用于金属加工行业的工具，用于加工金属件的成形和定位。
在冲压磨具中，关键部件的设计和应用起着至关重要的作用。
本文将对冲压磨具的关键部件进行结构分析，并探讨其设计与应用方面的要点。
一、冲压磨具的关键部件1. 上模：上模是冲压磨具中最重要的部件之一。
它承载着主要的冲压力和工作载荷，其结构设计应充分考虑上模的强度和刚度，以确保其在工作过程中的稳定性和可靠性。
2. 下模：下模是与上模相对应的部件，具有类似的结构设计要求。
它通常用于支撑工件，并与上模协同工作，形成冲压工序。
下模的结构设计应具备足够的刚度和稳定性，以确保工件成形的精度和品质。
3. 导柱：导柱是冲压磨具中的定位部件，用于确保上模和下模之间的准确定位。
导柱的结构应设计合理，以确保在冲压过程中的精确定位和位置控制。
4. 引导销：引导销是用于定位模具零件的一种关键部件。
它负责准确定位和导向模具的运动方向，以保证冲压过程中的稳定性和精确性。
5. 压力板：压力板是冲压磨具中用于施加压力的部件。
它通常由高强度材料制成，以承受大的冲压力和工作载荷。
压力板的结构设计应符合力学原理，并考虑到应力分布的均匀性和压力的传递效果。
二、关键部件的设计要点1. 结构合理性：冲压磨具的关键部件的设计应具备合理的结构，以保证在工作过程中的强度、刚度和稳定性。
同时，结构应简洁明了，便于制造和维修。
2. 材料选择：关键部件的材料应具备足够的强度和韧性，以承受冲压力和工作载荷，并保持较长的使用寿命。
对于一些需要高温或腐蚀环境下工作的部件，还需要考虑耐热和耐腐蚀性能。
3. 规范符合性：关键部件的设计应符合行业标准和规范，遵循相关的设计原则和工程要求。
这包括尺寸、公差、装配和运动的要求等。
三、关键部件的应用案例1. 上模和下模的设计与应用：在冲压磨具中，上模和下模是最常用的关键部件之一。
它们的设计和应用需要根据具体的冲压工艺和工件要求进行优化。
初学模具设计：模具常见二十一块模板作用，值得收藏
初学模具设计：模具常见二十一块模板作用，值得收藏模板虽然很多，但是模具就分为两个部分，五金模具分：上模部分与下模部分。
大家可以看到，小编刻意将上模部分模板全部带“上”字，而下模部分模板都有带“下”。
上模部分上托板：主要是让模具与压力机工作台面进行装夹使用，无特殊作用，为节约成本可将其省略。
上垫脚：主要起加高模具高度作用，让模具闭合高度在冲床行程范围内，且有空间安装夹模器，辅助功能为弹簧箱结构提供空间。
上击出板：主要是配合顶杆顶出产品使用，配合弹簧箱结构。
上背板（空板或加高板）：作用与上垫脚辅助功能类似，主要提供弹簧箱活动空间。
上盖板：主要作业为解决弹簧快拆结构，方便更换。
上模座：主要起外导柱上下模导正及装夹受力作用。
上垫板：顾名思义垫板，肯定是垫东西用，主要垫冲头、导柱不让其将模座打出坑。
上夹板：主要作业夹冲头与导柱用。
止挡板：其作用与上垫板类似，垫脱料板镶件与螺丝用。
脱料板：主要作用导正模具冲头零件，脱料、压料作用。
上模板：刀口板，主要是复合倒装模使用，刀口与冲头互换，与下模板作用类似。
下模部分下模板：刀口与工作的部分模板，整个模具最重要的工作模板。
下脱板（外脱板）：为复合模居多，主要为脱料作用。
下夹板：主要作业夹冲头与导柱用。
下垫板：顾名思义垫板，肯定是垫东西用，主要垫刀口、镶件不让其将模座打出坑。
下模座：主要起外导柱上下模导正及装夹受力作用。
下背板：作用与上垫脚辅助功能类似，主要提供弹簧箱活动空间。
下击出板：主要是配合顶杆顶出产品使用，配合弹簧箱结构。
下垫脚：主要起加高模具高度作用，让模具闭合高度在冲床行程范围内，且有空间安装夹模器，辅助功能为弹簧箱结构提供空间。
下托板：要是让模具与压力机工作台面进行装夹使用，无特殊作用，为节约成本可将其省略。
关于模板作用，我们就分享到这里。
如果大家有关于学习模具设计的问题，欢迎留言、。
金属冲压模具各部位名称
金属冲压模具各部位名称
1.模架：金属冲压模具的基本骨架部分，通常由钢板或铸铁制成。
2.固定板：模架上用于固定活动模座或者保护模座的板，通常由钢板或铸铁制成。
3.活动模座：用于安装模具的组合部件，通常由钢板或铸铁制成。
4.上模座：模具主要压制部件安装在这个模座上。
5.下模座：模具次要压制部件安装在这个模座上。
6.模芯：模具的成形部件，用于开凿成形零件的凹槽和凸起，通常由钢板或铸铁制成。
7.切口：金属冲压模具上成形零件的冲裁部分。
8.导向柱：金属冲压模具中将上下模座连接起来，起到固定的作用。
9.导柱套：用于安装导向柱的套管，通常由钢制或铜制制成。
10.模板：模具成形部件用于开凿成形零件所需的模板。
11.模具凹模：模具上形成零件凸起形状的模腔。
12.模具凸模：模具上形成零件凹陷形状的模具。
13.弹簧：金属冲压模具中的弹簧用于使模具关闭后能够打开。
14.密封垫片：用于防止金属冲压模具各部分间的间隙造成零件失真的垫片。
15.摆件：金属冲压模具中的摆件用于连接模具上的各个部件。
冲压模具零件分类
冲压模具零件分类冲压模具是一种用于冷冲压工艺的工具，用于将金属板材进行变形或切割。
冲压模具零件是构成冲压模具的各个部件，根据其功能和结构特点，可以将冲压模具零件分为以下几类。
一、模具座部分模具座是冲压模具的基础部分，主要承受冲床上模具的重量和冲压力。
它由上座、下座和连接螺栓组成。
上座用于固定上模，下座用于固定下模。
连接螺栓用于连接上座和下座，使整个模具座形成一个整体。
二、导向部分导向部分主要用于确保上模和下模的定位和导向，以保证模具的准确性和稳定性。
导向部分包括导柱、导套和导向销。
导柱和导套通常采用配对设计，以确保上模和下模的准确对位。
导向销则用于固定导柱和导套，以增加模具的稳定性。
三、顶针部分顶针部分用于在冲压过程中对金属板材进行定位、支撑和顶出。
顶针部分包括顶针座、顶针、弹簧和导套。
顶针座用于固定顶针，顶针则用于对金属板材进行顶出。
弹簧用于提供顶针的弹性支撑力，以保证顶针的顶出效果。
导套用于引导顶针的运动轨迹，增加模具的稳定性。
四、切削部分切削部分主要用于对金属板材进行切割和成形。
切削部分包括切削模块、切削刃和切削孔。
切削模块是切削部分的主体部分，它由上切削模和下切削模组成，用于对金属板材进行切割。
切削刃是切削模块的工作面，具有尖锐的切削边缘，用于切削金属板材。
切削孔是切削模块上的孔洞，用于引导切削刃的运动轨迹，确保切削的准确性。
五、成形部分成形部分用于将金属板材进行冲压成形，以获得所需的形状和尺寸。
成形部分包括成形模块、成形凹模和成形凸模。
成形模块是成形部分的主体部分，它由上成形模和下成形模组成，用于对金属板材进行冲压成形。
成形凹模是成形模块的工作面，具有所需的形状和尺寸，用于将金属板材压制成相应的形状。
成形凸模是成形凹模的配合模块，用于增加对金属板材的压制力，以确保成形的准确性。
冲压模具零件的分类主要是根据其功能和结构特点进行的，不同的零件在冲压过程中扮演着不同的角色。
了解和掌握冲压模具零件的分类和功能，有助于提高冲压模具的设计和制造技术，提高冲压工艺的效率和质量。
冲压模具组成部分及名称
冲压模具组成部分及名称冲压模具，听起来有点高大上，其实就是在制造业中扮演重要角色的一种工具。
你想啊，很多我们日常见到的金属零件，像车身、家电外壳，还有那些精致的小玩意儿，都是经过冲压模具一层一层造出来的。
说白了，就是把一块金属板，像咱们做饺子一样，切切切，压压压，最后变成各种形状的东西。
今天就来聊聊这些冲压模具的组成部分，咱们简单说说，让大家更容易懂。
咱得提到“模具基座”。
这玩意儿就像是模具的家，稳稳当当把其他部件给固定住。
想象一下，一个坚实的房子，墙壁得厚实，才不会晃动。
模具基座可不光是坐着的，它还得承受很大的压力。
冲压的时候，金属材料在模具里被反复压缩，基座得稳得住，才能保证产品的精度。
不然的话，做出来的东西，嘿嘿，那可就有点尴尬了。
是“上模”和“下模”。
这两个就是模具的核心部分，简直就是一对儿好搭档。
上模就像是一个高高在上的大厨，负责把材料压下去，形成初步的形状。
下模则是它的好帮手，负责接住压下来的材料，并给它一个完美的外形。
就像打篮球，投篮的那一瞬间，咱们需要篮筐稳稳地接住球。
你想，要是这对儿搭档配合不好，那可就麻烦了，成品的形状肯定要走样。
还有一个“导向装置”，它的工作可不能小看。
就像是模具的导航系统，确保上模和下模能够精准对接。
你想，冲压的时候，那个金属材料被压得吱吱作响，得让它们稳稳当当地合在一起，这样才能形成完美的形状。
要是没有导向装置，哈哈，估计会闹出不少笑话，成品零件一会儿高一会儿低，简直就是个“变形金刚”。
再聊聊“冲头”和“凹模”。
冲头就像个猛男，负责将材料一击而下。
凹模则是他心目中的完美形状，专门用来接收这位猛男的拳头。
冲头的力量大，凹模得能承受，才能保证最终产品的质量。
这两者就像是一对默契的搭档，碰撞出火花的同时，也要默契合作，才能产生完美的效果。
还有“排料装置”，这个也是非常重要。
想想，冲压过程中产生的废料得怎么处理？排料装置就负责把这些废料一一清理干净，避免在模具里堆成小山。
冲压模具各大模板的作用
冲压模具各大模板的作用
冲压模具由几大模板组成，各大模板的作用又是什么，还记得吗？今天，让小编我带大家回顾一遍吧！
冲压模具由8大模板组成，分别是：上模座、上垫板、上夹板、脱背板、脱料板、下模板、下垫板、下模座。
上模座作用：
1.固定上夹板和上垫板在一起。
2.在模具冲切/成形时承载上垫板传递的冲裁(成形）力。
上垫板作用：
1.承载夹板上冲子的作用力。
2.保证弹性元件有足够的压缩距离。
3.上模座的硬度小于上垫板，故上垫板还起到保护上模座。
上夹板作用：
1.固定冲子
2.确保冲子的位置。
3.保证弹性元件有足够的压缩距离。
脱背板作用：
1.承载压料（成型）力。
2.保护脱料板。
脱料板作用：
1.冲子导向.
2.压料/脱料作用。
下模板作用：
1.固定刀口
2.确保刀口的位置。
注：落料：刀口的形状要与产品的实际要求相符。
冲孔：（冲子与产品的实际要求相符）刀口的形状与冲子的形状相似性良好，四周均匀地按产品的材质及料厚放出合理间隙。
下垫板作用：
1.承载下模板上刀口冲切的冲击力。
2.下模座的硬度小于下垫板，下垫板还起到保护下模座。
下模座作用同上模座。
现在，大家对冲压模具的各大模板是否已经记忆犹新了吧！。
冲压模具基本零件及其作用
冲压模具基本零件及其作用
冲压模具的基本零件包括模板、模帽、模具座、导向柱、滑块、衬块、气刀及各种加工元件等。
模板是模具的基本部件，它的作用是主要材料型冲压工序的确定；模帽是模具的重要部件之一，模帽内刀具定位准确、孔加工形状小和精度高；模具座焊接\\机械合成安装在模板上，配合模具其他基本零件使模具正确安装和使用；导向柱、滑块以及衬块组成冲压工序中的辅助活动系统，它们的作用是将被冲压件固定位，使原料能够得到有规律的加工，避免模具的变形；气刀是一种加工工具，是由前置刀和后置刀组成的模具，它的作用是形成冲压件的孔或边角，从而满足客户要求的尺寸精度。
分析冲压模具的组成零件和作用
分析冲压模具的组成零件和作用
构件类别零部件类
别
零部件名作用
工艺零件工作零件
凸模冲裁时工作零件
凹模冲裁时工作零件
凸凹模冲裁时工作零件
定位零件
定位销
用来保证材料在模具上的正确位
置
挡料销
用来控制送料的进距和在模具上
的正确位置
导正销
保证内孔与外形的相对位置，消
除送料和
导向中产生的误差
导尺（侧
压）
用条料或带料时导正材料送进方
向
侧刃
切去条料侧少量材料，限定送料
进距
工艺零件压料、脱料
及出件零
部件
脱料板
分刚性脱料板和弹性脱料板两种
形式，
起推件作用
推件装置微信公众号：hcsteel分刚性推件
装置和弹性推件装置两种形
式，起推件作用
顶件装置起顶件作用
压边圈起保证拉深件的表面装置，防止
拉深过程
中材料起皱
弹簧，橡胶
垫主要用于脱料、推件和压料等工
作，分金属
弹簧和橡胶弹簧
辅助构件导向零件
导柱用来保证上、下模的精确导向
导套
与导柱配合，保证模具的精确导
向
导筒起导向作用
固定零件
上、下模座起固定作用
模柄将上模座固定在冲床的滑块上
固定板起固定作用
垫板起垫高和固定作用
限位器起限位作用
其他零件
螺钉起紧固作用
销钉起紧固作用
键起紧固作用。
冲床各部件的构造介绍
冲床各部件的构造介绍冲床是一种专门用于冲压加工的机床，主要用于对金属板材进行剪切、冲孔、弯曲等形状加工。
冲床由机床本体、传动系统、控制系统和辅助系统等部分组成，下面将对冲床的各部件进行详细的构造介绍。
1.机床本体：冲床的机床本体通常由上床和下床两部分组成。
上床是支撑和传递压力的主体，下床是安装模具的工作台。
上床和下床之间通过立柱连接，保证机床的工作稳定性和刚性。
2.机械传动系统：机械传动系统是将电机的旋转运动转换为冲击能量的关键部分。
传动系统包括离合器、齿轮装置、连杆机构等。
其中，离合器通过操纵离合器手柄和离合操纵杆，实现上下床的升降运动。
齿轮装置和连杆机构则将电机的旋转运动转换为上下床的往复运动。
通过合理设计传动系统，可以调整冲床的运行速度和冲床行程等参数。
3.模具系统：模具系统是冲床的关键部分，决定了冲床的加工能力和加工精度。
模具系统通常由上模和下模组成，上模安装在上床上，下模安装在下床上。
通过上下模之间的闭合运动，实现对工件的冲压加工。
模具系统还包括模具抱紧装置、导向装置等，用于保证模具的精确定位和牢固固定。
4.控制系统：冲床的控制系统负责控制和调节冲床的运行状态和加工过程。
现代冲床通常采用数控系统，通过电脑编程和操作，可以灵活调整冲床的运行速度、行程和冲击次数等参数。
数控系统还可以实现自动换模、自动送料等功能，提高冲床的生产效率和加工精度。
5.润滑系统：润滑系统是冲床的辅助系统之一，用于保持冲床各部件的润滑和冷却。
冲床在运行过程中需要承受高速摩擦和冲击力，润滑系统可以减少摩擦和磨损，延长冲床的使用寿命。
润滑系统通常包括油泵、油箱、油管和润滑点等部分，通过循环送油，将润滑油供给到冲床的摩擦部位。
6.安全系统：安全系统是保证冲床操作人员的人身安全的重要系统。
冲床的安全系统包括防护罩、传感器、急停按钮和报警器等。
防护罩可以防止操作人员接触到运动中的冲床部件，传感器可以监测冲床的运行状态，及时发出警报。
冲压模具结构基础知识讲解
冲压模具结构基础知识讲解
1、冲压模具结构：冲压模具是用来完成冲压加工的工具，它
由模具底座、模架、模板、模板支架、模具芯、冲头、模具附件等组成。
2、模具底座：模具底座是模具的基础，它由钢板制成，安装
在机床上，支撑整个模具结构，并防止模具振动。
3、模架：模架由钢板制成，它的功能是支撑模具结构，保证
模具的稳定性，以及模具的定位精度。
4、模板：模板由铸铁或钢板制成，它的作用是在冲压过程中，把冲头压紧，使其与工件形成一定的接触力，从而实现冲压加工。
5、模板支架：模板支架由钢板制成，它的作用是支撑模板，
保证模板的稳定性，以及模具的定位精度。
6、模具芯：模具芯是模具里最重要的部分，它由铸铁制成，
它的功能是形成工件的型腔，以及使工件形成相应的形状。
7、冲头：冲头由钢材制成，它的作用是在冲压过程中，把工
件压紧，使其与模板形成一定的接触力，从而实现冲压加工。
8、模具附件：模具附件是模具里的其他部件，如凸点、凹点、挡板、推杆等，它们的功能是在冲压过程中，控制工件的位置，从而实现冲压加工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冲床（压力机）用模具各组件名称及用途
1、上模
上模是整副冲模的上半部，即安装于压力机滑块上的冲模部分。
2、上模座
上模座是上模最上面的板状零件，工件时紧贴压力机滑块，并通过模柄或直接与压力机滑块固定。
3、下模
下模是整副冲模的下半部，即安装于压力机工作台面上的冲模部分。
4、下模座
下模座是下模底面的板状零件，工作时直接固定在压力机工作台面或垫板上。
5、刃壁
刃壁是冲裁凹模孔刃口的侧壁。
6、刃口斜度
刃口斜度是冲裁凹模孔刃壁的每侧斜度。
7、气垫
气垫是以压缩空气为原动力的弹顶器。
8、反侧压块
反侧压块是从工作面的另一侧支持单向受力凸模的零件。
9、导套
导套是为上、下模座相对运动提供精密导向的管状零件，多数固定在上模座内，与固定在下模座的导柱配合使用。
10、导板
导板是带有与凸模精密滑配内孔的板状零件，用于保证凸模与凹模的相互对准，并起卸料（件）作用。
11、导柱
导柱是为上、下模座相对运动提供精密导向的圆柱形零件，多数固定在下模座，与固定在上模座的导套配合使用。
12、导正销
导正销是伸入材料孔中导正其在凹模内位置的销形零件。
13、导板模
导板模是以导板作导向的冲模，模具使用时凸模不脱离导板。
14、导料板
导料板是引导条（带、卷）料进入凹模的板状导向零件。
15、导柱模架
导柱模架是导柱、导套相互滑动的模架。
16、冲模
冲模是装在压力机上用于生产冲件的工艺装备，由相互配合的上、下两部分组成。
17、凸模
凸模是冲模中起直接形成冲件作用的凸形工作零件，即以外形为工作表面的零件。
18、凹模
凹模是冲模中起直接形成冲件作用的凹形工作零件，即以内形为工作表面的零件。
19、防护板
防护板是防止手指或异物进入冲模危险区域的板状零件。
20、压料板（圈）
压料板（圈）是冲模中用于压住冲压材料或工序件以控制材料流动的零件，在拉深模中，压料板多数称为压料圈。
21、压料筋
压料筋是拉延模或拉深模中用以控制材料流动的筋状突起，压料
筋可以是凹模或压料圈的局部结构，也可以是镶入凹模或压料圈中的单独零件。
22、压料槛
压料槛是断面呈矩形的压料筋特称。
23、承料板
承料板是用于接长凹模上平面，承托冲压材料的板状零件。
24、连续模
连续模是具有两个或更多工位的冲模，材料随压力机行程逐次送进一工位，从而使冲件逐步成形。
25、侧刃
侧刃是在条（带、卷）料侧面切出送料定位缺口的凸模。
26、侧压板
侧压板是对条（带、卷）料一侧通过弹簧施加压力，促使其另一侧紧靠导料板的板状零件。
27、顶杆
顶杆是以向上动作直接或间接顶出工（序）件或序料的杆状零件。
28、顶板
顶板是在凹模或模块内活动的板状零件，以向上动作直接或间接顶出工（序）件或废料。
29、齿圈
齿圈是精冲凹模或带齿压料板上的成圈齿形突起，是凹模或带齿压料板的局部结构而不是单独的零件。
30、限位套
限位套是用于限制冲模最小闭合高度的管状零件，一般套于导柱外面。
31、限位柱
限位柱是限制冲模最小闭合高度的柱形件。
32、定位销（板）
定位销（板）是保证工序件在模具内有不变位置的零件，以其形状不同而称为定位销或定位板。
33、固定板
固定板是固定凸模的板状零件。
34、固定卸料板
固定卸料板是固定在冲模上位置不动的卸料板。
35、固定挡料销（板）
固定挡料销（板）是在模具内固定不动的挡料销（板）。
36、卸件器
卸件器是从凸模外表面卸脱工（序）件的非板状零件或装置。
37、卸料板
卸料板是将材料或工（序）件从凸模上卸脱的固定式或活动式板形零件。
卸料板是有时与导料板做成一体，兼起导料作用，仍称卸料板。
38、卸料螺钉
卸料螺钉是固定在弹压卸料板上的螺钉，用于限制弹压卸料板的静止位置。
39、单工序模
单工序模是在压力机一次行程中只完成一道工序的冲模。
40、废料切刀
废料切刀有两种。
1．装于拉深件凸缘切边模上用于割断整圈切边废料以利清除的切刀。
2．装于压力机或模具上用于将条（带、卷）状废料按定长切断以利清除的切刀。
41、组合冲模
组合冲模是按几何要素（直线、角度、圆弧、孔）逐副逐步形成各种冲件的通用、可调式成套冲模。
平面状冲件的外形轮廓一般需要几副组合冲模分次冲成。
42、始用挡料销（板）
始用挡料销（板）是供材料起始端部送进时定位用的零件。
始用挡料销（板）都是移动式的。
43、拼块
块是组成一个完整凹模、凸模、卸料板或固定板等的各个拼合零件。
44、挡块（板）
挡块（板）是供经侧刃切出缺口的材料送进时定位用的淬硬零件，兼用以平衡侧刃所受的单面切割力。
挡块（板）一般与侧刃配合使用。
45、挡料销（板）
挡料销（板）是材料沿送进方向的定位零件，以其形状不同而称为挡料销或挡料板。
挡料销（板）是固定挡料销（板）、活动挡料销（板）、始用挡料销（板）等的统称。
46、垫板
垫板是介于固定板（或凹模）与模座间的淬硬板状零件，用以减低模座承受的单位压缩应力。
