中储式制粉系统
300MW机组中间仓储式制粉系统运行安全性分析
300MW机组中间仓储式制粉系统运行安全性分析摘要近年来，中间仓储式制粉系统多次发生爆炸，导致停炉和防爆门损坏，严重影响电厂的安全生产，同时对运行人员的人身安全构成极大的威胁，而造成中间仓储式制粉系统爆炸的原因是多方面的，除了运行方面、燃煤方面，系统本身的配置的局限性，设计安装的不合理等方面还潜在很多不安全因素，成为锅炉正常运行的隐患。
本文结合某电厂300MW机组SG-1025/18.24-M848型锅炉制粉系统为例，对制粉系统爆炸的原因以及预防措施进行分析。
关键词中间仓储式制粉系统煤粉防爆措施•制粉系统的概括某电厂300MW机组是上海锅炉厂设计制造的1025t/h亚临界、一次中间再热、自然循环锅炉，单个机组配置了四个中间仓储式制粉系统，配四台钢球磨煤机、两个粉仓，制粉系统主要设备参数: 离心式排粉机型号: M5 － 29 － 11No22D，筒式钢球磨型号: MTZ3560，最大出力 48t /h，筒体转速 17.57rpm，筒体有效容积 59.7 m3 ；粗粉分离器: HW- CB -I型，细粉分离器HL-GX型。
•制粉系统运行安全性分析中间仓储式制粉系统部件多、管道长、弯角多、漏风量大，设备的可靠性也差，存在的不安全因素也多，其中最大的不安全因素是制粉系统积粉爆炸。
煤粉的爆炸与煤种、制粉系统的运行方式等因素有关。
•制粉系统爆炸原因及分析1.爆炸的基本因素爆炸有3个基本因素：可燃物质量浓度、足够的氧量、火源，三者缺一不可。
中间仓储式制粉系统是风粉混合物，其煤粉浓度关系着锅炉燃烧的稳定性和锅炉燃烧效率，因此在保障锅炉燃烧稳定性和燃烧效率的前提下很难长时间控制煤粉浓度不在其爆炸范围内。
足够的氧量：制粉系统中的空气来源于多个渠道，如干燥热风、制粉系统密封不严漏风量、输送煤粉的乏气等。
充足的氧气为一定浓度的煤粉混合物爆炸提高先决条件，输送煤粉的氧气含量越大，煤粉爆炸的可能性就越大，一般情况下磨制烟煤的制粉系统中氧气的含量小于10%时爆炸的可能性就很小。
中储式制粉系统试验及优化调整
中储式制粉系统试验及优化调整摘要：中储式制粉系统是锅炉系统的重要形式之一，通过其试验的开展以及调整过程的优化，则能够实现系统的更好应用，促使锅炉使用质量的提升。
本文就某热电部的锅炉进行系统分析，并探索更好的优化调整策略。
关键词：中储式制粉系统；试验；优化调整1、设备概况黑龙江某热电公司1#、2#锅炉为武汉锅炉股份有限责任公司生产的WGZ670/13.7—19型超高压力、自然循环、倒U形布置、单汽包、单炉膛、一次中间再热、直流燃烧器四角切圆燃烧、配钢球磨中储式制粉系统、尾部竖井为双烟道、挡板调温、管式空气预热器、平衡通风、固态排渣、紧身封闭、全悬吊、高强螺栓连接的全钢构架。
现阶段，两台磨煤机制粉出力处于比较低迷状态之中，设计阶段其出力是37t/h，磨煤机制粉的应用出力则与之不同，1#磨煤机制粉出力是25.4t/h，2#磨煤机制粉出力只有19.7t/h。
制粉工作开展过程中，电能的消耗处于偏高状态，1#磨煤机制粉系统耗电是30.66kWh/t，2#磨煤机制粉系统耗电是32.08kWh/t。
1#磨煤机制粉系统煤粉细度R90是22.8%，2#磨煤机制粉系统煤粉细度R90是8.8%；1#磨煤机制粉系统煤粉细度R200是5.2%，2#磨煤机制粉系统煤粉细度R200是0.4%，由此可以得出，1#磨煤机制粉系统煤粉细度R200处于比较高的状态之中，而2#磨煤机制粉系统煤粉细度R90则处于比较低迷状态之中。
2、中储式制粉系统试验2.1最佳通风量试验现阶段，为了避免中储式制粉系统出现积粉闪爆情况，需要调整一次风压与再循环风门至比较较好状态之中，这样能够提高排粉机电流，避免出现排粉机电流较低情况。
这就需要最佳通风量试验的开展，对不同的风压与再循环风门开度进行查找，这样能够保证锅炉运行处于安全状态之中，与此同时还能够对制粉电能消耗的最佳通风量起到一定的减少作用。
2.2煤粉细度调整试验通过试验了解到当前1#磨制粉系统成粉的R200仅仅是5.2%，所生产出来的煤粉比较粗糙，会对煤粉的燃尽率产生一定影响，进而降低整个锅炉的使用效率；2#磨制粉系统成粉的R90只有8.8%，所生产出来的煤粉比较细腻，致使粗细分离器的分离效率明显超出相关标准，分离出许多质量合格的煤粉，并将分离处的合格煤粉输送至回粉管，致使循环倍率处于偏高状态之中，显著降低制粉出力。
纳雍一厂中间储仓式制粉系统介绍
细粉分离器
排粉机 炉膛
2016/11/14
粉仓
（二）制粉系统流程概述
煤经落煤管汇同空气预热器来的热风一起进入球磨机， 煤被干燥粉碎后，煤粉随空气进入粗粉分离器，较粗不合格的 煤粉经回粉管重新回到磨煤机内研磨，合格的煤粉送到旋风分 离器被分离出来，进入煤粉仓，其余约含10%煤粉的气粉混合
物从旋风分离器引至排粉风机打入三次风管送进炉膛燃烧。在
大锤
断煤 处理
灌水
上下给 煤机
3、给煤机常见故障
清扫链脱轨
• 造成堵煤 • 处理注意事项
皮带跑偏
• 撒煤 • 调整方法
给煤机堵煤
• 出料门未开或误关 • 出料口堵煤
（二）、磨煤机：
1、磨煤机的作用
钢球磨煤机简称球磨机，是制粉系统中最主要的设备。其转 速在17.57 rpm，它利用低速旋转的滚筒带动筒体内钢球运动， 通过钢球对原煤的撞击、挤压及研磨实现煤块的破碎和磨制成 粉。筒体内装有占总容积20-25%、直径30-60mm的钢球。大功 率电机经变速箱带动这个大圆筒转动，筒内的钢球被转动到一 定高度后落下，通过钢球对煤块的撞击及钢球之间、钢球与护 甲之间的研压，把煤磨碎。原煤和热空气从圆筒的一端进入， 磨成的煤粉被空气流从圆筒的另一端带出。
二、主要设备作用及工用原理：
输粉机 细粉 分离 器 给煤 机 粗粉 分离 器
锁气 器 排粉 机
磨煤机
2016/11/14
（一）、给煤机：
1、给煤机的作用
给煤机的作用是根据磨煤机负荷的需要调节给煤量，并把原煤连
续均匀地送入磨煤机中。一厂给煤机使用的是全密封稳重式给煤机。
这种给煤机的主要部件有壳体、皮带、皮带轮、称重传感器、清扫装 置等，它具有良好的自动调节、控制和保护功能。 给煤机主要参数：
火电厂中储式制粉系统优化
火电厂中储式制粉系统优化随着经济的快速发展和工业化进程的加快，火力发电已成为我国主要的发电方式之一。
而储式制粉系统作为火电厂燃煤供给的重要环节之一，其优化对于保证火力发电的高效稳定运行、降低燃煤成本具有至关重要的意义。
本文将从压力控制、仓底均化、配煤精度及冲击波谐振等方面，探讨储式制粉系统的优化。
一、压力控制优化储式制粉系统中压力控制优化是关键，主要措施有以下三个方面：1.对于高温高压管路进行有效隔离，防止介质互混。
2.采用智能调压系统，根据实时数据进行控制，保证系统压力稳定。
3.加强集控系统的监控和调度，及时发现和排除故障，保障生产的稳定性和连续性。
二、仓底均化优化1.首先需要在设计时充分考虑仓体结构，最大程度保证煤料在仓内的自流性和移动性。
2.合理设置振动器和过流板，在运行过程中定期清理，保证煤料的流动畅通。
3.在仓底安装搅拌器，利用自重作用，金字塔型煤料得到均匀成堆，从而保证供给搅拌式煤粉机的煤料体积稳定。
三、配煤精度优化1.建立良好的煤场管理制度，严格按照形煤种类、粒度、灰份等参数的配比，提高配煤精度。
2.提高自动化程度，在煤场内安装煤堆称重系统和液位测量系统，大幅提高了配煤的准确性和速度。
3.检测设备的精度调整，控制仪表故障排查和定期维修工作，保证在线检测仪的正常性能和准确性。
四、冲击波谐振优化针对部分储式制粉系统在操作中出现的冲击波谐振现象，需要采取以下对策：1.将仓与传送系统之间的直管段缩短，减少波动。
2.采用高质量的储煤仓建设，仓体及其支架结构强度足够，能够承受工作压力和储存在仓内煤的沉积压力。
3.合理安装散煤管，增加空气动力学设备，提高气体的流动均匀性和阻尼。
综上所述，采用以上措施可以改善储式制粉系统在运行中出现的各种不良现象，提高储式制粉系统的运行效率，优化火电厂燃煤供给的效果。
中储式制粉系统的全程优化控制

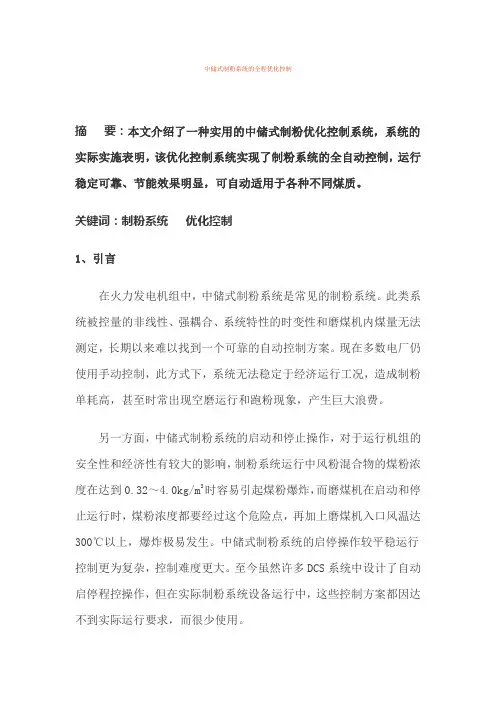

中储式制粉系统的全程优化控制摘要：本文介绍了一种实用的中储式制粉优化控制系统，系统的实际实施表明，该优化控制系统实现了制粉系统的全自动控制，运行稳定可靠、节能效果明显，可自动适用于各种不同煤质。
关键词：制粉系统优化控制1、引言在火力发电机组中，中储式制粉系统是常见的制粉系统。
此类系统被控量的非线性、强耦合、系统特性的时变性和磨煤机内煤量无法测定，长期以来难以找到一个可靠的自动控制方案。
现在多数电厂仍使用手动控制，此方式下，系统无法稳定于经济运行工况，造成制粉单耗高，甚至时常出现空磨运行和跑粉现象，产生巨大浪费。
另一方面，中储式制粉系统的启动和停止操作，对于运行机组的安全性和经济性有较大的影响，制粉系统运行中风粉混合物的煤粉浓度在达到0.32～4.0kg/m3时容易引起煤粉爆炸，而磨煤机在启动和停止运行时，煤粉浓度都要经过这个危险点，再加上磨煤机入口风温达300℃以上，爆炸极易发生。
中储式制粉系统的启停操作较平稳运行控制更为复杂，控制难度更大。
至今虽然许多DCS系统中设计了自动启停程控操作，但在实际制粉系统设备运行中，这些控制方案都因达不到实际运行要求，而很少使用。
大唐国际高井热电厂1至16号制粉系统全部为中储式制粉系统，自投产以来一直未实现自动控制，高井热电厂面临着燃用煤种变化大、变化快的问题，在煤种变化情况很容易造成运行人员操作不当，而这一原因又直接导致2006年度高井热电厂6号、8号制粉系统爆炸事件。
2006年8月对4号炉8号制粉系统实施了MECS2006全程优化控制系统，实现了磨煤机、给煤、风量、磨温的全部自动化控制，启动和停止操作实现了一键启停，并自动将磨煤机负压、差压、温度、磨煤机内存煤量稳定于最佳工作状态，运行人员手动调整制粉单耗33.46kW·h/t，自动调整情况下制粉单耗降低为30.84kW·h/t，达到最佳制粉出力，起到节能降耗，稳定锅炉燃烧的目的。
本文是在利用MECS2006制粉稳态优化控制的基础上，介绍一种中储式制粉系统的全程优化控制的设计方案和实施效果。
火电厂中储式制粉系统优化

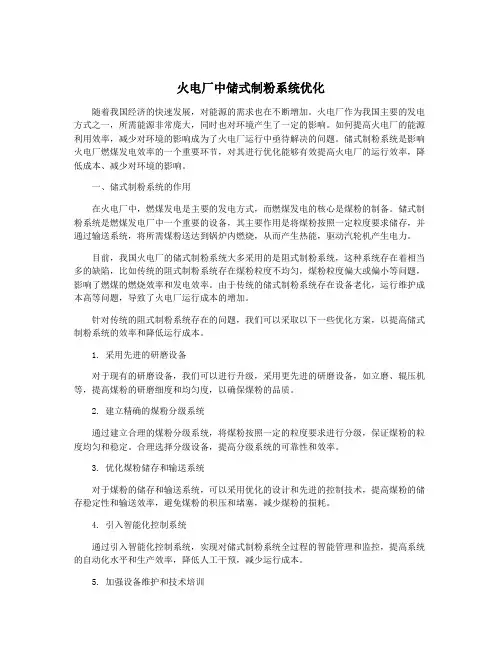

火电厂中储式制粉系统优化随着我国经济的快速发展，对能源的需求也在不断增加。
火电厂作为我国主要的发电方式之一，所需能源非常庞大，同时也对环境产生了一定的影响。
如何提高火电厂的能源利用效率，减少对环境的影响成为了火电厂运行中亟待解决的问题。
储式制粉系统是影响火电厂燃煤发电效率的一个重要环节，对其进行优化能够有效提高火电厂的运行效率，降低成本、减少对环境的影响。
一、储式制粉系统的作用在火电厂中，燃煤发电是主要的发电方式，而燃煤发电的核心是煤粉的制备。
储式制粉系统是燃煤发电厂中一个重要的设备，其主要作用是将煤粉按照一定粒度要求储存，并通过输送系统，将所需煤粉送达到锅炉内燃烧，从而产生热能，驱动汽轮机产生电力。
目前，我国火电厂的储式制粉系统大多采用的是阻式制粉系统，这种系统存在着相当多的缺陷，比如传统的阻式制粉系统存在煤粉粒度不均匀，煤粉粒度偏大或偏小等问题，影响了燃煤的燃烧效率和发电效率。
由于传统的储式制粉系统存在设备老化，运行维护成本高等问题，导致了火电厂运行成本的增加。
针对传统的阻式制粉系统存在的问题，我们可以采取以下一些优化方案，以提高储式制粉系统的效率和降低运行成本。
1. 采用先进的研磨设备对于现有的研磨设备，我们可以进行升级，采用更先进的研磨设备，如立磨、辊压机等，提高煤粉的研磨细度和均匀度，以确保煤粉的品质。
2. 建立精确的煤粉分级系统通过建立合理的煤粉分级系统，将煤粉按照一定的粒度要求进行分级，保证煤粉的粒度均匀和稳定。
合理选择分级设备，提高分级系统的可靠性和效率。
3. 优化煤粉储存和输送系统对于煤粉的储存和输送系统，可以采用优化的设计和先进的控制技术，提高煤粉的储存稳定性和输送效率，避免煤粉的积压和堵塞，减少煤粉的损耗。
4. 引入智能化控制系统通过引入智能化控制系统，实现对储式制粉系统全过程的智能管理和监控，提高系统的自动化水平和生产效率，降低人工干预，减少运行成本。
5. 加强设备维护和技术培训对于储式制粉系统的设备维护，要做到定期检查、保养和维修，确保设备的正常运行。
制粉
制粉系统中储式制粉系统中储式制粉系统配用的是低速筒式钢球磨煤机，还增加了独立的粗粉分离器、细粉分离器、煤粉仓、螺旋输粉机和给粉机。
煤粉仓把制粉系统和锅炉燃烧部分分成了两个相对独立的运行环节，分离出来的煤粉先储存在煤粉仓中，再由给粉机将煤粉仓中的煤粉按要求送入炉膛燃烧，所以称为中储式制粉系统。
煤由原煤斗送入给粉机，再由给煤机送入磨煤机。
筒式钢球磨煤机的主体是长5—10米、直径3—4米的圆筒体，筒体两端是空心的轴径，一端接给煤机来的漏煤管和热风管，另一端接粗粉管。
筒体由18—25毫米厚的钢板制成，筒体的里外都装有保护层。
从横断面剖开可以看到，在筒体的里层装有石棉衬垫，用作磨煤机的隔热保温；在石棉衬垫的里面安装了高锰钢制成的护板，护板的表面为波浪形，由螺栓和压紧楔块与筒体紧固在一起。
护板做成波浪形容易将钢板带到一定的高度，起到保护筒体的作用。
筒体的外面包了一层厚厚的毛毡，用来吸收钢球撞击缸瓦所产生的噪音，也起到了隔热保温的作用。
最外层包着2毫米厚的铁皮用来保护筒体。
在筒体的端盖上装有扇形护板。
筒内大约由1/3的空间要填充锰钢球，新钢球的直径约60毫米，装载量达60—90吨。
在筒体的外表面的一端装有从动齿轮，整个筒体由电机经变速机构驱动，以15—25n/min的速度旋转，球磨机的转速对钢球的运动和磨煤效率有很大影响：当转速太低时，钢球被护板提升的高度不够，钢球就会沿斜面滑动，没有撞击作用，这样钢球密集在底部，煤粉也难以从钢球缝隙中分离出来，影响磨煤机的出力；当转速过高时，作用在钢球和煤粒上的离心力太大，超过了重力作用，煤和钢球便贴在筒壁上随筒转动，失去了磨煤功能。
只有在正常工作转速时，钢球被提升到一定高度，在重力作用下沿弧线下落，钢球才有最大的撞击作用，将煤撞碎，再依靠钢球的移动将煤研磨成粉，使磨煤机的出力大、效率高。
在磨制过程中，要用热空气对原煤和煤粉进行干燥，由空预器来的热空气与原煤一起进入球磨机入口，磨好的煤粉由气流带出磨煤机，进入粗粉分离器。
火电厂中储式制粉系统优化
火电厂中储式制粉系统优化随着能源需求的不断增加，火电厂在供电过程中扮演着不可替代的角色。
然而，针对大气污染的规定变得越来越严格，厂方必须采取行动来降低废气排放。
储式制粉系统已经被证明是可持续的、经济的技术，可以有效地减少碳排放和废气排放。
然而，在储式制粉系统优化方面，仍然有很大的提高空间。
储式制粉系统的原理是使用燃烧器，在煤粉制备过程中将块煤燃烧并在系统内生成很高的压力，将其送入煤粉制备系统中。
这种系统通常被称为压力燃烧器和煤粉制备组合。
优化储式制粉系统的关键是控制煤粉的品质和数量。
通过改变煤粉的含油量和颗粒大小，可以提高煤粉的热值和减少氮氧化物的排放。
为了提高储式制粉系统的效率，需要考虑以下因素：煤粉的质量和粒度分布，煤粉的输送速度，燃料的燃烧效率以及系统的能量性能。
优化煤粉质量至关重要，因为不同的煤粉质量所产生的燃烧效果是不同的。
同时，煤粉的粒度分布也必须严格控制，以确保对燃烧和污染的控制。
为提高系统的能量性能，可以采用回收和再利用烟气来产生额外的热能。
通过将烟气从燃烧室中抽出来，然后通过循环流动进入锅炉中，热能效果可以被大大提高。
这种技术不仅可以减少燃料的消耗，而且还可以减少废气的排放。
此外，为保证燃料的燃烧效率，还需要考虑如何在系统中使用氧气。
氧气可以有效地提高煤粉的燃烧效率，因为它可以提供更多的氧分子，使燃烧反应更加完整。
然而，在使用氧气时，必须小心谨慎地控制其流量，以防止过多的氧气被输送到燃烧室中，从而导致燃烧不安定和废气排放的增加。
最后，储式制粉系统的优化需要注意其设计和安装。
应尽可能减少压力泄露和防止煤粉堆积。
此外，建议将短管型的喷煤器换成长管型的喷煤器，以便更好地控制喷煤水平和稳定性。
总体而言，储式制粉系统优化是减少火电厂废气排放的一项重要工作。
通过控制煤粉的质量、粒度分布和输送速度，提高燃烧效率，优化系统的能量性能和安装设计，可以有效地减少废气排放，实现可持续的生产过程。
火电厂中储式制粉系统优化
火电厂中储式制粉系统优化
火电厂中的储式制粉系统是实现煤粉燃烧的关键设备之一，其性能的优化直接影响到
煤粉的煤粉燃烧效率和环保排放情况。
在火电厂中针对储式制粉系统进行优化是提高发电
效率和环保水平的重要手段之一。
储式制粉系统优化需从以下几个方面进行考虑：
1. 煤粉磨煤机的选型和参数调整。
首先应根据火电厂的煤质情况选择合适的磨煤机，同时对磨煤机进行参数调整，以达到最佳的工作状态。
合理调整磨煤机的转速、磨轮压力
和磨轮间隙等参数，以保证煤粉的细度和均匀度，并且降低能耗。
2. 破碎系统的优化。
煤炭在进入磨煤机前需要经过破碎系统进行初步破碎，因此破
碎系统的优化也是储式制粉系统优化的关键之一。
通过合理布置破碎机和对破碎机进行参
数调整，可以提高破碎效率和产品质量，减少能耗和粉尘排放。
3. 输送系统的优化。
煤粉在磨煤机中制粉后需要通过输送系统进行输送，因此输送
系统的优化也是储式制粉系统优化的重要方面。
通过合理设计输送管道的布置和选择合适
的输送设备，可以减少气力输送过程中的能耗损失和煤尘产生，并且提高输送效率和稳定性。
火电厂中储式制粉系统的优化可以通过磨煤机选型和参数调整、破碎系统的优化、输
送系统的优化、气力输送系统的优化和粉尘回收系统的优化等方面进行。
通过对这些关键
环节的优化，可以提高煤粉的燃烧效率和环保排放情况，进而提高火电厂的发电效率和环
保水平。
中储式球磨机制粉系统的全程优化控制
中储式球磨机制粉系统的全程优化控制摘要：本文介绍了一种实用的中储式球磨机制粉优化控制系统，此系统分为稳态优化控制和制粉系统启停优化控制。
稳态控制采用三层控制方式，将控制分为模糊回路控制层、解耦系数控制层和目标优化控制层。
系统启停控制将过程控制、调节控制、协调控制相结合，实现优化复杂系统过程控制。
系统的实际实施表明，该优化控制系统实现了制粉系统的全自动控制、运行稳定可靠、节能效果显著，可自动适用于各种不同煤质。
关键词：制粉系统、优化控制、全程控制。
一、引言在燃煤机组中，中储式球磨机制粉系统是常见的制粉系统。
此类系统被控量的非线性、强耦合、系统特性的时变性和球磨机内煤量无法测定，长期以来难以找到一个可靠的自动控制方案。
现在多数电厂仍使用手动制粉系统控制，此方式下，系统无法稳定于经济运行工况，造成制粉单耗高，甚至时常出现空磨运行和跑粉现象，产生巨大浪费。
另一方面，球磨机制粉系统的启动和停止操作，对于运行机组的安全性和经济性有较大的影响，中储式球磨机制粉系统的启停操作较制粉系统的平稳运行控制更为复杂，控制难度更大。
至今虽然许多DSC系统中设计了中储式制粉系统的自动启停程控操作，但在实际制粉运行运行中，这些控制方案都达不到实际运行要求而很少使用。
本文是在利用MECS2003制粉稳态优化控制的基础上【1】，介绍一种中储式球磨机制粉系统的MECS2003P全程优化控制的设计方案和其实施效果。
二、中储式球磨机制粉系统全程优化控制的总体方案中储式球磨机制粉系统MECS2003P全程优化控制由制粉系统稳态优化控制和制粉系统启停过程优化控制两部分组成，这两部分共同完成制粉系统运行的全过程控制，在此控制方案实施后，锅炉监控人员只需根据运行机组的要求，对制粉系统发出制粉系统启动或停止命令，就可实现制粉系统全过程优化控制。
二、制粉系统稳态控制方案和原理：球磨机制粉系统为多变量、强耦合、强时变性的复杂系统，由于被控系统的这些特性，简单的单回路控制或单回路耦合控制方案都被实践否定。
火电厂中储式制粉系统优化
火电厂中储式制粉系统优化火电厂中储式制粉系统是火电厂燃煤发电的关键设备之一，其性能优劣直接影响到火电厂的经济效益和环保效益。
为了提高中储式制粉系统的性能和效率，需要进行系统优化，以满足火电厂对于粉煤供给的需求，提高制粉系统的稳定性和可靠性，减少能耗和排放，增加粉煤的利用率。
本文将从输送系统、破碎系统、粉煤仓储系统和分级系统等方面进行中储式制粉系统的优化分析，并提出一些建议和解决方案。
一、输送系统优化1. 由于中储式制粉系统输送过程中存在煤堆积、粉煤漏风、跑偏等问题，导致系统堵塞、故障率高，需要对输送系统进行优化改进。
可以采取以下措施：2. 优化输送管道布局，增加支撑和导向装置，防止煤堆积和跑偏现象的发生。
3. 定期清理输送管道和检查输送设备，确保输送系统畅通无阻。
4. 优化输送系统风量和风压控制，提高粉煤输送的稳定性和可靠性。
二、破碎系统优化1. 中储式制粉系统的破碎系统是将原始煤块破碎成适合制粉的颗粒大小，破碎系统的稳定性和效率直接影响到整个系统的运行效果。
需要对破碎系统进行优化改进，提高其性能和效率。
2. 采用先进的破碎设备和技术，提高破碎的效率和粉煤的均质性。
3. 加强对破碎设备的运行维护，保证设备的稳定性和可靠性。
4. 控制破碎系统的出料粒度和质量，确保满足制粉系统的生产要求。
三、粉煤仓储系统优化1. 中储式制粉系统的粉煤仓储系统是存放和分配粉煤的关键环节，对于确保粉煤的稳定供应和质量保障至关重要。
需要对粉煤仓储系统进行优化改进，提高其性能和效率。
2. 定期清理和维护粉煤仓储设备，防止结块和积灰等问题的发生。
3. 控制粉煤的堆放质量和密度，避免发生粉煤流动不畅的现象。
4. 加强对粉煤仓储系统的温湿度监测和控制，保证粉煤的质量和稳定供应。
五、其他优化措施1. 加强对中储式制粉系统的生产数据监测和分析，及时发现和解决系统存在的问题。
2. 优化中储式制粉系统的运行参数和控制策略，提高系统的稳定性和效率。
中储式钢球磨制粉系统机理分析与模糊控制的开题报告
中储式钢球磨制粉系统机理分析与模糊控制的开题报告一、研究背景中储式钢球磨制粉系统是一种常用的粉磨设备，广泛应用于矿山、水泥、化工等行业的粉磨工序中。
该设备采用钢球作为磨体，在转鼓内对物料进行磨粉。
但由于物料性质和生产工艺的不同，导致制粉效果和产量存在较大的差异，影响了生产效率和产品质量。
为了提高中储式钢球磨制粉系统的生产效率和制粉质量，需要深入了解其机理，探索粉磨过程中各因素间的相互作用关系，进而设计出适合不同物料和工艺的控制策略。
同时，针对粉磨过程中存在的不确定性和非线性特点，采用模糊控制方法对其进行控制，具有良好的鲁棒性和适应性。
二、研究内容1.中储式钢球磨制粉系统的机理分析：详细分析中储式钢球磨制粉系统的粉磨过程和各因素间的相互作用关系，探究其制粉效果和产量的影响因素。
2.中储式钢球磨制粉系统的建模与仿真：根据中储式钢球磨制粉系统的机理分析，建立相应的数学模型，并进行仿真分析，以验证模型的准确性和可靠性。
3.基于模糊控制的中储式钢球磨制粉系统控制策略设计：针对中储式钢球磨制粉系统存在的不确定性和非线性特点，采用模糊控制方法设计相应的控制策略，以实现对系统的精准控制。
4.中储式钢球磨制粉系统实验研究：在理论研究和仿真分析的基础上，设计相应的实验方案，进行中储式钢球磨制粉系统的实验研究，以验证控制策略的可行性和有效性。
三、研究意义本研究的意义在于：1.深入了解中储式钢球磨制粉系统的机理，为进一步优化设备、提高生产效率提供理论基础。
2.探索中储式钢球磨制粉系统的控制策略，为提高制粉效果和产量、降低生产成本提供技术支持。
3.采用模糊控制方法对中储式钢球磨制粉系统进行控制，具有良好的鲁棒性和适应性，具有较广泛的应用前景。
四、研究方法本研究采用的方法主要包括：1.理论分析：对中储式钢球磨制粉系统的粉磨过程和各因素间的相互作用关系进行分析，建立相应的数学模型。
2.仿真分析：通过建立的数学模型进行仿真分析，以验证模型的准确性和可靠性。
中储式制粉系统放爆经验交流(掺混烟煤)
掺混烟煤对中储式制粉系统的影响
燃烧效率
掺混烟煤可以提高中储式 制粉系统的燃烧效率，减 少不完全燃烧损失，提高 锅炉效率。
制粉难度
由于烟煤的挥发分较高， 容易在制粉过程中产生爆 炸和自燃，增加了制粉难 度和安全风险。
设备磨损
烟煤中的硫、磷等元素含 量较高，会对制粉系统和 锅炉设备造成腐蚀和磨损， 缩短设备使用寿命。
01
02
03
大型火电机组
中储式制粉系统广泛应用 于大型火电机组，为其提 供稳定的煤粉供应，确保 机组的安全、高效运行；
煤化工企业
在煤化工企业中，中储式 制粉系统可用于将原料煤 磨制成粉，为后续的化工 生产提供原料；
钢铁企业
在钢铁企业中，中储式制 粉系统可用于将焦煤等原 料磨制成粉，为高炉冶炼 提供燃料和还原剂。
中储式制粉系统的工作原理
01
02
03
04
原煤经过破碎、干燥、筛选等 预处理后，进入磨煤机进行研
磨；
研磨后的煤粉被送入煤粉仓进 行储存；
根据锅炉的运行需求，煤粉仓 中的煤粉通过给粉机送入锅炉
燃烧；
在制粉过程中，需要进行通风 除尘和气力输送等操作，以确 保煤粉的质量和输送效率。
中储式制粉系统的应用场景
BIG DATA EMPOWERS TO CREATE A NEW ERA
02
掺混烟煤在中储式制粉系统中的应用
烟煤的特点与掺混比例
烟煤的特点
烟煤具有较高的挥发分和中等或较高 的灰分，其热值较高，是良好的燃料 来源。掺混烟煤可以调节原煤的发热 量和挥发分，提高制粉效率。
掺混比例
根据实际需要，合理确定烟煤的掺混比 例。一般来说，烟煤的掺混比例不应超 过30%，以免影响制粉系统的稳定性和 安全性。
中储式制粉系统
球磨机出力低的原因有：(1)给煤机出力不足，煤质坚硬，可磨性差。
（2）磨煤机内钢球装载量不足或过多。
钢球质量差，小钢球未及时清理，波浪瓦磨损严重未及时更换。
（3）磨煤机内通风量不足，干燥出力低，或原煤水分增高。
如排粉机出力不足，系统风门故障，磨煤机入口积煤或漏风等。
（4）回粉量过大，煤粉过细。
提高制粉系统出力的措施有：（1）保持给煤量均匀，防止断煤。
在保持磨煤机出口温度不变的情况下，尽量提高磨煤机入口风温。
（2）定期添加钢球，保持磨煤机内一定的钢球装载量，并定期清理不合格的钢球及铁件杂物。
（3）保持磨煤机内适当的通风量，磨煤机入口负压越小越好，以不漏粉为准。
（4）消除制粉系统的漏风，加强粗细粉分离器的维护，保持各锁气器动作灵活。
（5）保持合格的煤粉细度，适当调整粗粉分离器折向门，煤粉不应过细。
预防煤粉仓温度高的措施：（l）保持磨煤机出口温度不超过规定值。
（2）按规定进行降粉。
（3）经常检查和消除制粉系统及粉仓漏风。
（4）建造和检修粉仓时要保证合理角度。
四壁光滑，不应有积粉。
煤粉仓温度高应作如下处理：(1)停止制粉系统，进行彻底降粉。
（2）关闭吸潮管阀门及绞龙下粉插板。
（3）温度超过规定值时可用二氧化碳灭火。
（4）待温度正常后，启动制粉系统。
（5）消除各处漏风。
影响煤粉粗的原因：（1）制粉系统通风量过大。
（2）磨煤机内不合格的钢球太多，使磨碎效率降低。
（3）粗粉分离器内锥体磨透，致使煤粉短路或粗粉分离器折向门开得过大。
（4）回粉管堵塞或停止回粉，而失去粗粉分离作用。
（5）原煤优劣混合不均匀，变化太大。
（6）煤质过硬或原煤粒度过大等。
磨煤机空转危害：按规程规定，球磨机空转时间不得大于10min，因为空转时间长了，一方面钢球与钢球之间，钢球与波浪瓦之间的金属磨损增加。
磨煤机正常运行和空转时所产生的磨损比是1：50。
另一方面磨煤机空转时，钢球与钢球之间，钢球与波浪瓦之间的撞击容易产生火花，产生火花又是制粉系统爆炸的原因之一。
火电厂中储式制粉系统优化
火电厂中储式制粉系统优化随着我国工业化发展的速度加快和城市化进程不断推进，电力需求不断增加。
作为重要的电力生产方式之一，火力发电厂的地位日益突出。
而在火电厂中，储式制粉系统是一个非常重要的环节。
其优劣直接关系到火力发电厂的生产效率和运行质量。
对储式制粉系统进行优化成为了必不可少的工作。
储式制粉系统的优化需要充分了解火电厂的实际情况，对系统进行科学规划和合理布局，采用先进的技术和设备，强化管理和维护等措施。
下面，将从系统结构优化、设备选型和管理维护等方面探讨如何对火电厂中的储式制粉系统进行优化。
一、系统结构优化1.合理规划布局：储式制粉系统的结构设计需要充分考虑火电厂的实际情况和生产需求。
优化规划布局，合理设计输送管道、转料设备等，使得设备之间的配合更加协调，减少物料运输过程中的能量损失，提高工作效率。
2.分区密闭设计：在制粉系统的结构设计中，采用分区密闭的设计，使得粉尘在传输过程中不易外泄。
分区设计能够减少系统中的粉尘积聚，降低防尘措施的难度和成本。
3.设备互不干扰：为了提高系统运行的稳定性和可靠性，应该在设计时避免设备之间的相互干扰。
合理安排设备的位置，便于进行维护和保养，保障系统的长期稳定运行。
二、设备选型1.选用高效设备：储式制粉系统中的设备选型至关重要。
应该优先选择效率高、能耗低的设备，比如高效输送机、节能磨煤机等，提高系统的整体能效。
2.优化传输设备：传输设备是制粉系统中的关键设备，选型时要考虑传输距离、传输量和物料特性等因素，保证设备的输送效率和稳定性。
3.智能控制系统：在设备选型时，应该优先考虑具有智能化控制功能的设备。
通过智能控制系统的应用，可以实现对生产过程的精细化控制，提高系统的自动化程度和生产效率。
三、管理维护1.制定维护计划：对于储式制粉系统的设备，需要制定详细的维护计划和保养方案，对设备进行定期检查和维护，及时发现并解决问题，确保设备的正常运行。
2.加强管理监控：建立健全的管理与监控体系，通过监测设备运行状态、数据分析和故障预警等手段，及时采取措施，避免设备故障对系统运行造成影响。
中储式制粉控制
一、中储式制粉控制工艺 (1)(一) 制粉系统概述 (1)(二) 中储式球磨机制粉系统结构及制粉流程 (1)(三) 制粉系统控制流程图 (2)二、控制策略 (2)(一) 给煤机的控制 (3)(二) 风门的控制 (4)三、系统信号检测 (5)(一) 温度检测 (5)(二) 制粉系统风压的测量 (6)(三) 球磨机电机电流的测量 (6)(四) 球磨机内存煤量的测量 (7)(五) 检测点分布 (7)四、控制系统选择 (8)五、制粉系统主要设备 (9)六、设计总结 (10)参考文献 (11)附录 (12)一、中储式制粉控制工艺(一)制粉系统概述制粉系统的任务是将原煤进行磨碎、干燥，成为具有一定细度和水份的煤样，并将锅炉燃烧所需要的煤粉送入炉膛进行燃烧。
煤粉制备系统可分为直吹式和中间仓储式系统。
直吹式制粉系统是指煤经过磨煤机磨成煤粉之后，直接吹入炉膛燃烧；而中间仓储式制粉系统是将煤磨制成煤粉先储存在煤粉仓中，由给粉机将煤粉仓中的煤粉送入炉膛。
(二)中储式球磨机制粉系统结构及制粉流程中储式制粉系统包括:给煤机、磨煤机、粗粉分离器、细粉分离器、排粉机、磨煤机入口热风门、磨煤机入口冷风门、排粉机入口风门等设备。
给煤机把经过预处理煤从煤仓中给到磨煤机中；磨煤机一般采用钢球磨煤机，钢球磨煤机靠磨煤机内的钢球与煤的撞击、挤压、研磨将煤块磨成煤粉；粗粉分离器把不符合粒度要求的颗粒再返回到磨煤机内再处理；细分离器是把煤粉与气体分开，输出合格煤粉；合格煤粉进入粉仓以备后用。
整个过程一般采用排粉机作为动力源，磨煤机为主要控制调节对象，所以中储式制粉系统一般采用负压运行方式，对磨煤机进行控制调节。
通风量太小，携带出的粉量很小，磨煤机出力小；通风量太大，粗粉分离器的回粉量增大，造成系统内循环量大，增大磨损，加大电耗。
(三)制粉系统控制流程图图1.1制粉系统控制流程图二、控制策略在控制中，因为料位变化很活跃，所以通过实时的PI控制算法对料位进行控制，控制效果和速度都能满足控制系统对下层控制的需要。
中储式制粉系统放爆经验交流
PPT文档演模板
2020/11/2
中储式制粉系统放爆经验交流
主要介绍内容
第一部分 概述
第二部分
神华煤特性及制粉系统防爆炸措施
第三部分
徐州电厂掺烧神华煤锅炉改造项目
PPT文档演模板
中储式制粉系统放爆经验交流
第一部分 概述
• 徐州电厂为做好神华煤的燃烧工作，在试烧前对热电等电厂进行
PPT文档演模板
中储式制粉系统放爆经验交流
第二部分 神华煤特性及制粉系统防爆炸措施（续）
2.5.3设备维修和运行检查时要有防止人身伤害的措施
对于运行中的制粉系统，凡在防爆门排放物可能危及人员安全的范 围内进行检修作业时，应设置防护隔离措施。动火作业的地点应有消防 设施和临场监护。为检查或检修停运的制粉系统，在打开观察孔和人孔 之前，应证实无积粉自燃情况。开启时不应正对着它们站立，以避免受 到飞扬的煤粉或爆炸物的冲击。进入内部检查前要有足够的通风时间， 进入前要进行有害气体测量。
第二部分 神华煤特性及制粉系统防爆炸措施（续）
2.5 防止制粉系统爆炸的设备维护工作
2.5.1确保制粉系统防爆门正确动作，保护系统不受破坏。采用防 爆皮的防爆门强度不易控制，不能很好的起到保护设备的作用。 采用新型磁力防爆门要避免防爆门动作伤及人员和电缆等。
例如，山东邹县发电厂3号炉试运过程中发生过2次煤粉仓爆 炸事故，后1次将煤粉仓的顶盖掀起;11号输煤皮带烧坏，一名现 场施工人员烧伤致死;双鸭山发电厂1号锅炉煤粉仓也曾发生过爆 炸，造成煤粉仓顶盖掀起、煤仓间隔墙倒塌以及输煤皮带损坏和 人员伤亡。在两起煤粉仓爆炸事故中，煤粉仓上的防爆门均没有 动作。虽然爆炸的原因各不相同，但有必要引起对煤粉仓防爆设 计的重视，尤其合理选择煤粉仓的抗爆炸设计压力及防爆门的型 式、动作压力更为重要。
