用宏程序编程车削梯形螺纹ok
在数控车床上用宏程序加工梯形螺纹
不是理想的加工方法。
ቤተ መጻሕፍቲ ባይዱ
为了解决“直进分”和“斜进法”的缺点，就
必须改善刀具的切削方式。通过分析，最后选用
（见图3）“分层切削法”。“分层切削法”是先
把螺纹X向分成若干层，
每层Z向再进行若干次粗
切削，再进行左、右精车
切削。每层刀具只需沿左
右牙型线切削，背吃刀量
小，从而使排屑比较顺
利，刀具的受力和受热情
图3 分层切削法
起刀点Z轴偏 移量（CE）的计 算公式为
图7
CE=BE－BC=（AH+tan15°×HE）－BC =（P/4+tan15°×HE）－BC 即起刀点Z轴偏移量（螺纹右侧留0.1mm的精 加工量）参数变量为
#8=#2/4+TAN［15］*［#1－#3］/2－#6/2－0.1；
每层Z轴的切削余量(DF)的计算公式为
M 机床自动化 achine Tools Automation
在数控车床上用宏程序加工梯形螺纹
中国北车永济新时速电机电器有限责任公司 （山西 044502） 陈建军 永济电机高级技工学校 （山西 044500） 张丽波
一、梯形螺纹在数控车床上的加工工艺
数控车加工螺纹有三种指令：G32、G92、 G76。其中G32、G92的进刀方式为“直进法” （见图1）；G76的进刀方式为“斜进法”（见图 2）。
DF=BF－BD=2（AH+tan15°×HE）－BD
即每层Z轴的切削余量（螺纹左侧留0.1mm的 精加工量）参数变量为
#9=#2/2+TAN［15］*［#1－#3］－#6－0.1
（3）外螺纹Tr36×6程序
O8888； M03S200； G00X100Z50； T0101； G00X40Z10； #1=36；（螺纹大径及公称直径） #2=6；（螺距） #3=#1－#2/2；（螺纹中径） #4=0.5；（牙顶间隙） #5=#1－#2－2*#4；（螺纹小径） #6=1（T型螺纹刀刀尖宽） #7=0.366*#2－2*TAN［15］*#4；（牙底槽宽） #8=#2/4+TAN［15］*［#1－#3］/2－#6/2－0.1；（起 到点Z轴偏移量,右侧留0.1mm） #9=#2/2+TAN［15］*［#1－#3］－#6－0.1；（每层Z 轴的切削余量，左侧留0.1mm） #10=0.5（X轴的吃刀量） N1IF［#1LE#5］GOTO4；（判断切削直径，如果X值 ≤小径，则执行N4程序段） N2IF［#9LE0.1］GOTO3；（判断每层Z轴切削余量如 果余量≤0.1mm，则执行N3程序段） G00Z［10+#8］；（Z轴起刀点） G92X#1Z－42F#2；（切削螺纹） #8=#8－0.3；（重新计算Z轴起刀点偏移量，递减0.3mm） #9=#9－0.3；（重新计算每层Z轴切削余量，递减0.3mm） GOTO2；（无条件执行N2程序段） N3#1=#1－#10；（重新计算切削直径X值） #8=#2/4+TAN［15］*［#1－#3］/2－#6/2－0.1（重新 计算Z轴起刀点偏移量） #9=#2/2+TAN［15］*［#1－#3］－#6－0.1；（重新计 算每层Z轴切削余量） IF[#1GE33]THEN#10=0.5（判断切削直径，对X轴吃刀 量重新赋值）
梯形螺纹宏程序
#103=-1.876；左边借刀量初始值(tg15*3.5*2或0.938*2)
#104=0.2；每次吃刀深度，初始值
N1 IF [#101 LT 29] GOTO2；加工到小径尺寸循环结束
#102=#102-0.134*#104；计算因改变切深后右边借刀量(tg15/2=0.134)
#103=#103+0.134*#104；计算因改变切深后左边借刀量(tg15/2=0.134)
IF[#101 LT 34] THEN #104=0.15；小于34时每次吃刀深度为0.15
G92 X29 Z-30 F6；
G00 X100 Z100 M09；刀架快速退回，关闭冷却
M05；主轴停
M30；程序结束
4 结论
N20 T0101[梯形螺纹刀]
N30 G00 X70.9 Z8
N40 M98P50001
N50 G00 X100 Z20
图2 分层切削法
3 宏程序分层加工大螺距梯形螺纹
3.1 参数表
宏程序[2,3]中使用的变量和含意如表1如示。
表1 变量及其含意
#101螺纹加工直径
在加工过程中由大径向小径变化
#102
右边借刀量
随着切深的增加而增
#103
左边借刀量
1 梯形螺纹的车削工艺分析
加工梯形螺纹的加工有很多种：直进法、斜进法、左右切削法、车直槽法、分层法等等[1]。由于梯形螺纹较之三角螺纹，其螺距和牙型都大，而且精度高，牙型两侧面表面粗糙度值较小，致使梯形螺纹车削时，吃刀深，走刀快，切削余量大，切削抗力大。再[1]加工许多学校的数控车床刚性较差，这就导致了梯形螺纹的车削加工难度较大，在数控车工技能培训中难于掌握，容易产生“扎刀”和“爆刀”现象，进而对此产生紧张和畏惧的心理。在多年的数车工实习教学中，通过不断的摸索、总结、完善，对于梯形螺纹的车削也有了一定的认知，笔者认为利用宏程序进行分层切削，可以很好地解决出现的问题。
用宏程序加工梯形螺纹
梯 形 螺 纹 在 生 产 中广 泛 用 于 传 递 动 力 ， 以精 度 要 求 高 ， 果 所 如 用普通车床加工 ， 要采用开倒顺车的方法 ， 则 然后 要 不 断 的 进 给 中 滑 板 、 移 小 滑 板 ， 作 步骤 繁 琐 ， 易 产 生 误 差 ， 工 效 率 低 。 果 偏 操 容 加 如 采 用 数 控 车 床 加 工梯 形螺 纹 ， 宏 程 序 控 制 螺 纹 车 刀 的刀 具 路 径 ， 用 就可 以提高加工 效率 ， 加工 出高精度的螺纹 ， 有普通车床难以 比 具 拟的优点 。 举例 ： 工如 图ｌ 加 所示 梯 形 螺纹 零件 ， 已知 坯 料 为 ４ 钢 、 径 ５ 直 ４ ｍｍ棒 料 ， 求 编 写 完 整 的 梯 形 螺 纹 加 工 程 序 。 ６ 要
图 ３ 分 层切 削 法
梯形螺纹一般采用低速车削 ， 使用高速钢车刀容易车 出光滑的 表面 ， 螺纹刀分为 粗车刀和精车刀 。 梯形螺 纹槽 底宽Ｗ＝ ．６ Ｐ一 ０ ３６ ０ ５ ６ ｃ ０ ３ ６×７ ． ０ ５ ６＝２ ２４ ．３ａ ＝ ．６ —０ ５× ．３ ．９ ｍｍ， 型 角 为 ３ 。 粗 车 牙 ０， 刀 刀 宽值 应 略 小 于 槽 底 宽 ｗ ， 以 取 粗 车 刀 刀 宽Ｂ ＝ ｒｍ， 尖 角 所 ２ ａ 刀 应略小于牙型角 ， Ｅ ＝ ９ ， 取 ２ 。精车刀刀宽取Ｂ ＝２ ２ ｍ ， ． ｒ 刀尖角 ￡ ａ ３ 。粗 、 车 刀 均 采 用 左 刀尖 点编 程 。 ０， 精
２ 工 艺分 析 与 变 量 赋 值 、
２１车刀 的选 择 ． 数控编程 时确定切削深度 、 给量要考虑刀具 能否承受起切削 进 力 和 切 削 热 的作 用 ， 能否 车 出 光 滑 的 零件 表 面 。 整 车 削本 零件 需 完 要 四把 刀 ： ０ ０ 硬 质 合 金 右 偏 刀 ， ①Ｔ １ １ ②Ｔ００ 硬 质 合 金 切 槽 刀 ， ２２ 刀 宽Ｂ ＝ ．ｒｍ（ ，４５ ａ 编程时用左刀 尖点 ）￣Ｔ００ 高速钢梯 形螺 纹粗车 ， ３３ 刀 ， Ｔ ４４ 速钢梯形螺纹精 车刀。 ９ （ ００ 高

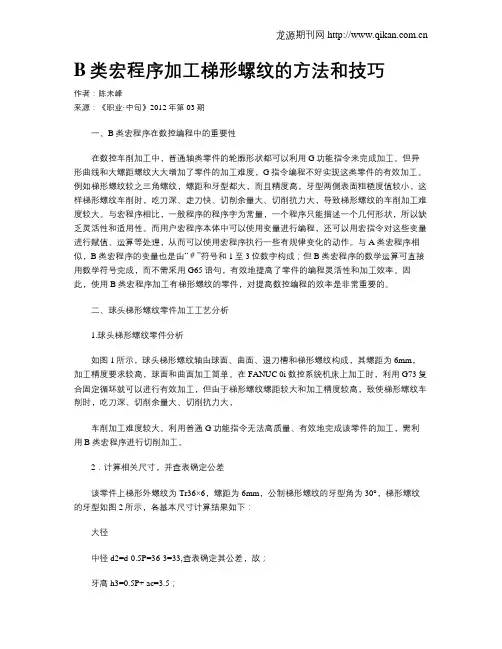

B类宏程序加工梯形螺纹的方法和技巧
B类宏程序加工梯形螺纹的方法和技巧作者：陈未峰来源：《职业·中旬》2012年第03期一、B类宏程序在数控编程中的重要性在数控车削加工中，普通轴类零件的轮廓形状都可以利用G功能指令来完成加工。
但异形曲线和大螺距螺纹大大增加了零件的加工难度，G指令编程不好实现这类零件的有效加工。
例如梯形螺纹较之三角螺纹，螺距和牙型都大，而且精度高，牙型两侧表面粗糙度值较小，这样梯形螺纹车削时，吃刀深、走刀快、切削余量大、切削抗力大，导致梯形螺纹的车削加工难度较大。
与宏程序相比，一般程序的程序字为常量，一个程序只能描述一个几何形状，所以缺乏灵活性和适用性。
而用户宏程序本体中可以使用变量进行编程，还可以用宏指令对这些变量进行赋值、运算等处理，从而可以使用宏程序执行一些有规律变化的动作。
与A类宏程序相似，B类宏程序的变量也是由“＃”符号和1至3位数字构成；但B类宏程序的数学运算可直接用数学符号完成，而不需采用G65语句，有效地提高了零件的编程灵活性和加工效率。
因此，使用B类宏程序加工有梯形螺纹的零件，对提高数控编程的效率是非常重要的。
二、球头梯形螺纹零件加工工艺分析1.球头梯形螺纹零件分析如图1所示，球头梯形螺纹轴由球面、曲面、退刀槽和梯形螺纹构成，其螺距为6mm，加工精度要求较高，球面和曲面加工简单。
在FANUC 0i数控系统机床上加工时，利用G73复合固定循环就可以进行有效加工，但由于梯形螺纹螺距较大和加工精度较高，致使梯形螺纹车削时，吃刀深、切削余量大、切削抗力大，车削加工难度较大。
利用普通G功能指令无法高质量、有效地完成该零件的加工，需利用B类宏程序进行切削加工。
2．计算相关尺寸，并查表确定公差该零件上梯形外螺纹为Tr36×6，螺距为6mm，公制梯形螺纹的牙型角为30°，梯形螺纹的牙型如图2所示，各基本尺寸计算结果如下：大径中径d2=d-0.5P=36-3=33,查表确定其公差，故；牙高h3=0.5P+ ac=3.5；小径d3=d-2 h3=29,查表确定其公差，故；牙顶宽f=0.366P=2.196；牙底宽W=0.366P-0.536ac =2.196-0.268=1.928螺纹中经三针测量法测量,如图3所示，用3.1mm的测量棒测量中径，则测量尺寸为M=d2+4.864dD-1.866P=32.88,根据中径公差确定公差，则(其中dD表示测量用量针的直径，P 表示螺距)。
采用含变量参数的宏程序加工不同类型梯形螺纹
合 集成 ，并 兼顾 Ｃ ＮＳ和 Ｏ ＡＳ的系 统集成 ，即 Ｂ ＭＳ
《 能建筑 设计 标准 》可知 ，智 能建筑 是一个 综合 智
的集 成的系统 ，因此智能建筑系统集成是 必须 的 。
参考 文献
［］ 杨绍胤．智能建筑 实用技术 ［ ． １ Ｍ］ 北京： 机械工业 出版
／ 二层 ３ ／ 第 ４至 ３ ， 深 ０１ Ｔ ２切 ．ｍｌ ｌ
２０ ３ Ｉ ！ ＧＥ ２ ＪＴ Ｎ ≠ ＝ ．５ Ｆｌ｝ ｛１ ｊ ９ ＨＥ ｝ ００ ４
改为
Ｎ２ ０ Ｉ［ １ Ｇ ０ Ｔ Ｅ ３ Ｆ＃ Ｅ３ １ Ｈ Ｎ ４ ００ ＝． ５
／ｅｉｓｔ ｉｓｒ —ｃ数控车床的应用实践 。针对采 用含 变量 参数的宏程序加工不同类型梯形螺纹，分析了梯形螺纹 加工方 ｅ
案的确定和采用参数变量的宏程序编程 。总结出一套梯形螺纹编程加工的有效方法，可为 国内其他企业在采用 数 控车削梯形螺纹及非标梯形螺纹编程加工 时提供参考 。 关键词 梯形螺纹 宏程序 编程 变量
２４ ０ ＧＯ ０ Ｚ５
／ ／ 第三层 ３ ２至 ３ ， 深 ０ ５Ｔ ｌ ０切 ． ｔ ０ １ｎ 其他 程序 照写 ，即可加 工 出螺距 不 同，牙 深相 同 的 非标 梯形 螺纹 。
２ 左 右侧 螺距不 同 的非标梯 形螺 纹 ） 如 图 ３所 示螺纹 ，左右 两侧 螺距变 得不 同 ，其 中左侧螺距 ６ ｍｍ（ 与原螺距相 同） 右侧螺距 ６１ ｎ。 ， ．ｔ ｉ ｏ
路 ， 即对 不 同类 型 的梯 形 螺纹 ，采用 同一 种加 工方 案 ， 序框 架不 变 ， 据情 况改 变其 中的变量 参数 ， 程 根
达 到加 工要 求 。
梯形螺纹的宏程序加工
梯形螺纹的宏程序加工摘要：梯形螺纹是数控车工加工的难点，宏程序是数控编程的难点，然而二者结合起来就会使数控机床加工梯形螺纹，操作者只要修改参数的数值就可以完成不同螺距与长度的梯形螺纹加工，十分的方便快捷。
关键词：数控车床FANUC系统梯形螺纹宏程序#1=A 梯形螺纹大径#2=B 梯形螺纹小径#3=B 梯形螺纹牙底槽宽#4=I 梯形螺纹车刀刀头宽度#5=J 梯形螺纹长度L#6=K 梯形螺纹螺距#7=D 升速段长#8=E 减速段长#9= 粗车转速#10= 精车转速#19=S 精加工余量（直径值）主程序：O0001；N10 G54 G40 G21；N20 T0404；调用梯形螺纹车刀N30 G65 P333；调用梯形螺纹宏程序N40 M05；主轴停止转动N50 M30；程序结束并返回程序开头宏程序；O333N10 M03 S#9；主轴正转，转速为#9N20 #30=FUP[[#1-#2-#19]/2/#18]；根据背吃刀量和精加工余量计算径向粗车循环次数（下取整）N30 #31=[#1-#2-#19]/#30；计算径向粗加工每次背吃刀量（直径值）N40 #40=FUP[#3-#4-#19/2]/2/#20；计算Z向粗车循环次数；N50 #41=[#3-#4-#19/2]/2/#40；计算Z向粗加工每次背吃刀量N60 #28=1；径向切削次数初始值赋值N70 WHILE[#28GT#30]DO1；N80 G00 X[#1+3]；车刀快速移动到X方向起刀位置N90 Z#7；车刀快速移动到Z方向起刀点N100 X[#1-#31]；车刀径向切入一个背吃刀量N120 G32 Z-[#5+#8]F#6；粗车梯形螺纹N110 #29=1；Z向切削次数初始值赋值N130 WHILE[#29GT#40]DO2；N140 G00 X[#1+3]；车刀快速返回到X方向起刀位置N150 Z#7；车刀快速移动到Z方向起刀点N160 W-#41；车刀Z向负向移动一个切削量N170 X[#1-#31]；车刀径向进刀#31N180 G32 Z-[#5+#8]F#6；粗车梯形螺纹N190 G00 X[#1+3]；车刀快速返回到X方向起刀位置N200 Z#7；车刀快速移动到Z方向起刀点N210W#41；车刀Z向正向移动一个切削量N220X[#1-#31]；车刀径向进刀#31N230G32Z-[#5+#8]F#6；粗车梯形螺纹N240G00X[#1+3]；车刀快速返回到X方向起刀位置N250Z#7；车刀快速移动到Z方向起刀点N260#29=#29+1；Z向移动次数增加1N270#41=#41*#29；Z向移动量递增N280END2；N290#28=#28+1；X向切削次数增加1N300#31=#31*#28；X向切削量递增N310END1；N320 #41=[#3-#4-#19/2]/2/#40；计算Z向粗加工每次背吃刀量N330#29=1；Z向切削次数初始值赋值N340S#10；选用精加工转速N350G00X[#1+3]；车刀快速返回到X方向起刀位置N360Z#7；车刀快速移动到Z方向起刀点N370X#2；车刀进给到X向精车位置N380G32Z-[#5+#8]F#6；精车螺纹牙底N390WHILE[#29GT#40]DO3；N400G00X[#1+3]；车刀快速返回到X方向起刀位置N410Z#7；车刀快速移动到Z方向起刀点N420X#2；车刀进给到X向精车位置N430W-#41；车刀Z向负向移动一个切削量N440G32Z-[#5+#8]F#6；精车螺纹牙底N450G00X[#1+3]；车刀快速返回到X方向起刀位置N460Z#7；车刀快速移动到Z方向起刀点N470X#2；车刀进给到X向精车位置N480W#41；车刀Z向正向移动一个切削量N490G32Z-[#5+#8]F#6；精车螺纹牙底N500#29=#29+1；Z向移动次数增加1N510#41=#41*#29；Z向移动量递增N520END3；N530G00X[#1+3]；车刀快速返回到X方向起刀位置N540Z#7；车刀快速移动到Z方向起刀点N550X#2；车刀进给到X向精车位置N560W-[#3-#4]/2；车刀移动到螺纹牙右侧面起点N570G32Z-[#5+#8]F#6；精车螺纹牙牙右侧面N580G00X[#1+3]；车刀快速返回到X方向起刀位置N590Z#7；车刀快速移动到Z方向起刀点N600X#2；车刀进给到X向精车位置N610W[#3-#4]/2；车刀移动到螺纹牙左侧面起点N620G32Z-[#5+#8]F#6；精车螺纹牙牙左侧面N630G0X100；N640Z100；N650M99。
基于宏程序的螺纹车削编程与加工
基于宏程序的螺纹车削编程与加工螺纹车削是数控机床中非常重要的一种加工方式，可以根据不同的需求进行不同精度的加工，而宏程序则是一种可以将多个相同或相似的操作整合成一个程序以实现高效加工的方式。
在螺纹车削加工中，需要用到许多不同的参数，包括切削速度、切削深度、进给速度等等，这些参数都需要在编程过程中进行指定和调整，以保证最终的加工效果。
而使用宏程序的话，可以将这些参数设置为变量并进行统一的控制，大大减少了重复操作和调整参数的时间，提高了加工效率。
例如，在宏程序中可以设定一个变量表示螺纹的直径，然后在代码中通过调用这个变量来计算线速度和轴进给速度等参数，从而节省了大量时间和精力。
在具体实现上，宏程序可以由多行代码组成，每行代码都可以实现一个特定的操作，例如计算参数、调用函数等等。
在螺纹车削中，宏程序可以进行以下几个方面的操作：1. 设置初始参数，包括切削速度、进给速度、切削深度等等，从而进行统一控制。
2. 计算切削参数，例如计算线速度、轴进给速度和材料移除量等参数，以实现更精确的加工效果。
3. 调用相应的函数，例如使用M指令调用换刀功能、使用S指令调整切削速度等等。
4. 针对不同工件进行不同的宏程序设定，例如在需要加工多种不同型号的螺纹时，可以根据不同型号设定对应的宏程序，方便复用和调整。
通过使用宏程序，螺纹车削加工可以实现更高效，更精确的加工效果，同时也可以节省人力和时间成本，提高生产效率。
相关数据是指通过对某一特定主题的数据收集、整理、处理、分析等过程而获得的结果。
对于相关数据的分析，可以通过各种方式进行，包括制作表格、图表、统计分析等等。
以下是一些列出相关数据并进行分析的示例。
以“全国居民人均可支配收入”为例，可以从各省市的数据进行收集和整理，然后进行分析。
首先，可以制作一张表格，统计出各个省份、自治区和直辖市的平均可支配收入。
在这张表格中，还可以加入年份或者季度等时间维度，以追踪收入变化的趋势。
宏程序在梯形螺纹数控车削加工中的应用
数控系统宏程序可允许在编程阶段对变量予以设置，同时还可就变量实施算数、逻辑运算处理，利用程序开展条件转移与循环操作处理，从而加强对刀具的控制精确性，加工出形状更加复杂、性能更加优异的零件。加工时，及时做好对程序中的宏参数的测量与修改，以便实现对其精度的有效控制。在对切削用量进行调节亦或进行刀具更换时，仅需调整程序中#4、#5参数即可。进行多种不同螺距的梯形螺纹加工时，仅需调整宏程序内的X、Z等参数即可。因在低速切削时所采用的是高速钢刀具，所以主轴转速不宜过高。
关键词：宏程序；梯形螺纹；数控车削；加工应用
目前，我国在数控机床方面的发展已经有了很大的提高，各项数控技术和管理也在逐渐完善，但是还有很多的不足。专业人士经过调查研究发现，对数控编程不及时是造成数控机床发生故障的主要原因。所以说，数控的编程的效率能够在很大程度上关系到数控技术的价值。现在，数据技术已经在我国快速发展起来，其中宏程序是其必不可少的，它可以将数控编程进行扩展，进一步提高数控编程程序的范围，并且还可以使加工程序得到简化，大大提高数控机床的效率。
宏程序在梯形螺纹数控车削加工中的应用
摘要：近年来，我国科学技术在快速发展，机械行业也不断地将先进的科学技术应用到机械制造中。而在数控车削的加工过程中，梯形螺纹的制造是其中的一个极其繁杂的程序，这些年来，我国对梯形螺纹的加工技艺已经有了很大的改进，但从国际的科学水平上来看，该加工技术还有很大的发展空间。这篇文章主要分析了我国对梯形螺纹数控加工技术的现状，归纳出一些加工难点，将宏程序应用到梯形螺纹数控车削加工程序中，这样能够大大的提高！梯形螺纹加工程序的精确度，进而可以使梯形螺纹数控加工工艺得到快速的发展。
三、梯形螺旋数控车削加工技艺的改进。
通过对以上四种梯形螺纹加工方式的对比分析后发现，斜切法、车槽法、左右切削法均能够在一定程度上降低甚至完全杜绝三刃同时切削的情况，由此便能够确保刀尖的磨损情况得到有效改善，在进行废屑排除时也更加畅通，能够极大的规避振动与扎刀情况的出现，大幅提升刀具切削参数，保证梯形螺纹较高的加工质量水平。然而，要想十分熟练的掌握以上三种车削方式面临着较大挑战，且操作较为复杂，因此还有待进一步改进、优化。为了同时提高车削质量与效率，可将直切法与左右切削法相结合，以此形成“分层切削法”。利用这一方法实施梯形螺纹切削加工处理，可大幅改善梯形螺纹加工中的各种问题缺陷。
浅析用宏程序在数控车床上加工梯形螺纹
时也节省 了刀具损耗。本文通过对梯形螺纹加工的工艺分析和加 工方法的研讨 ，探 索出 一套可以在数控 车床 上加工 出合格梯 形螺纹的方 法并结 合 实际 生 产 验 证 了其 可 行 性 。 关键词 ：梯 形螺纹 加 工方 法 宏程序 近年来数 控 大赛 受到各 方面 的重 视 ，其 大赛 的内 容也在 逐 步丰 富 ，加工梯形螺 纹课题是普通 车床 的生产实 习过 程中最基本 的实习课 题 ，现也成 为数控大赛 中的一 项重 要内容 。如 何在 数控车 床上 高效 、 高质量地加工 出合格梯形螺纹成为许 多指导教师 亟待解决 的难 题。其 实 ，只要工艺分析合理 ，使用 的加工 指令得 当，完全 可以在数控 车床 Ｉ 加１ 合格 的梯形螺纹 。
刀是三面切削外 ，其余各 刀都避 免了三面切削 。也就是 说 ，每一层 的 第一刀的切削力是 最大 的，而 且每一 层 的切削深 度是相 同的 ，那 么， 只要第一层 的第一 刀不扎刀 ，后 面的加 工就不可能再扎 刀 了。 由此可
见 ，此方法 能最大 限度地避免三面切 削，减小 刀具 的切 削面积从而减
—
切削 ，可以很好地解决 出现 的问题 。 二、分层加工法的加工原 理 从进刀方法看 ，分层 切削法在整个 切削过程 中，除每 一层的第一
１ ．切 直 槽 法
此方法粗 车时先用矩形螺纹 车刀 采用直进法 车出螺旋直槽 ，然后 用梯形螺纹精车 刀车两侧 。此方法在 切螺旋直槽 时 ，所 用 的刀具类 似 于切槽刀 ，车螺纹时 ，螺纹车刀刀尖及 两侧刀刃都参 加切削 ，这种 方
避免三个切削 刃 同时参 与切 削。在实 际操作 过 程 中，要 根 据实 际经 验 ，一边控制左右进给量 ，一边观察切屑情 况 ，既有横 向进 刀又有纵 向赶刀 ，车刀对牙侧必须重复切削 ，切 削面积较大 ，因而 ，加 工 中切 削力较大 、切削热高 、排屑困难 。加 工时对纵 向赶刀量不好 控制 ，赶 刀量太大 ，切削面积更 大 ，会 因切削力过大 而扎刀 ；赶刀量 太小 ，容 易造成三面切 削 ，此 时切 削面积 最 大，而且 排 屑困难 ，更加 容 易扎 刀。此方法对操作 者的素质有较 高的要求 。 ３ ．层 切 削法
浅谈宏程序在数控车床梯形螺纹加工中的应用
１ ． ３ 分层切削 法
分 层 切 削 法 是 在 总 结 直 进 法 和 斜 进 法 优 缺 点 的 基 础 上
提 出的新方 法 ，也 是使 用宏程 序加 工梯 形螺 纹 的主 要方 法 （ 如 图 ｌ中 的 Ｃ所 示 ） ， 将 梯 形 螺 纹 加 工 余 量 均 匀 分 为 若 干 层 ，进 完第 一 刀后 ，向左或 向右 移动 刀具 ，去 除第一 层 余 量 ，然后 依次往 复 由外至 内逐 层去 除余量 ，最后 进行 精 加 工 。这 种 方 法 在 加 工 过 程 中 ，每 层 加 工 时 ， 刀 具 沿 着 螺 纹 的左 右牙 型加 工，刀 具 吃刀量 小且始 终 只有 １ 个 侧刃 参 与 切 削 ，排 屑 比 较 顺 利 ，刀 具 的 受 力 和 散 热 情 况 得 到 改 善 ，
１ ２ ２
现代 制造技术与装 备
２ ０ １ ５ 第５ 期 总 第２ ２ ８ 期
浅 谈 宏 程序 在 数 控 车床 梯 形 螺纹 加 工 中的应 用
宋 胄
（ 泰 州机 电高等职业技 术学校 ，
摘
要 ：本 文主要 对 梯形 螺纹在 数控 车床 上 的加 工 工艺进行 研 究 ，并通 过 实例对 梯形 螺 纹的 宏程序 编程 进行
刀左 侧刃 、车 刀右侧 刃 ）同时进 行切 削，切 削 的力度会 随
着 热 能 的增 加 而 增 长 ，刀 头 的 磨 损 也 会 加 剧 ，容 易发 生 “ 崩 刀 ”现 象 。 １ ． ２ 斜 进 法 斜 进法 主要 是指 车刀沿 着牙 型角 方 向斜 向进 给 至牙底 深 处 ， 在 进 给 过 程 中 间歇 进 入 。 在 加 工 过 程 中 ， 螺 纹 车 刀 至 始 至 终 只有 一 个 刀 刃 参 与 切 削 ， 排 屑 顺 畅 ， 刀 具 受 力 和 受 热情 况均 较好 ，不 易产生 “ 崩 刀 ” 现 象 ， 但 由于 在 加 工
浅谈运用宏程序在数控车床上加工梯形螺纹
Ｎ１ ０ Ｉ Ｆ［ ＃ ２ ＧＥ １ ４ ］ Ｃ Ｏ Ｔ Ｏ ２ ０
＃ ７ ＝ ０ ． ５ 【 牙顶 系数（ ６ ≤Ｐ ＜ １ ４ 时） 】
ＧＯ Ｔ０ ３ Ｏ
第 一刀 直 进刀蜘 捌
第 二 刀 左移 刀 蜘捌
第 三 刀 右善 刃 砑闰
图２分层法车削梯形螺纹 图 ２ ． 梯形螺纹的宏程序编程
初始值 变量名 ３ ０
６
变量作用 初始值 牙高
小 径
＃ ８
｜
／
＃ ３
刀宽 每次 ｘ向进 刀量（ 直径）
１ ． ７ ０ ５
．
＃ １ ０
＃ １ １
槽右侧 Ｚ 坐标
槽左侧 ｚ坐标
， ／ ＃ ５ 源自＃ ６ 每次ｚ向进 刀量
中径
１ ２
．
＃ １ ２
＃ １ ３
刀具 ｘ 坐标
刀具 Ｚ坐标 （ 左 刀尖 ）
，
｜
｜
＃ ７
牙顶间隙系数
｜
２ ． ２ 程序及说 明 ０ ０ ０ ０ １ （ 主程序） Ｍ０ ３ Ｓ １ ５ ０ Ｔ Ｏ Ｉ Ｏ １ ； （ 选择高速钢梯形螺纹车刀 ， 转速１ ５ ０ ｒ ／ ｍｉ ｎ ）
科技信惠
浅ｉ 炎运用宏程序在数控 车床上加工桴形螺纹
潮 州市 高级技 工 学校 林俊 生
［ 摘 要］ 数控 车 削梯形螺纹是 一个难点。在 高速切 削时难度更 大， 对于加 工时的观察和控 制 ， 安全可靠性等 工艺问题 要求较 高， 另 外对于梯形螺纹的数控加工程序编制也较 为复杂。梯形 螺纹加 工时应用各种工艺技 巧 。 采 用左右进刀 法合理 的递减切 削深度 ， 并采 用宏程序 编制 出数控ｈ ￣ ． Ｘ － 程序。 ［ 关键词 】 梯 形螺 纹 宏程序 加工方法
梯形螺纹分层切削宏程序编程方法
Ｍａ ｃ ｒ ｏ ｐ ｒ ｏ ｇ ｒ ａ ｍ ｍｉ ｎ ｇ ｍｅ ｔ ｈ ｏ ｄ ｆ ｏ ｒ ｔ ｒ ａ ｐ ｅ ｚ ｏ ｉ ｄ ａ ｌ ｔ ｈ ｒ ｅ ａ ｄ ｓ ｔ ｒ ａ ｔ ｉ ｆ ｉ ｅ ｄ ｃ ｕ ｔ ｔ ｉ ｎ ｇ
ＬＩ Ｙａ ｘ ｉ ，Ｗ ＡＮＧ Ｈｏ ｎ ｇ ｂ ｉ ｎ ，Ｌ Ｉ Ｘｉ ａ ｏ ｌ ｉ 。
（ １ ． Ｃｏ ｌ ｌ ｅ ｇ ｅ ｏ ｆ Ｍｅ ｃ ｈ ａ ｎ ｉ ｃ ａ ｌ ａ ｎ ｄ Ｅｌ ｅ ｃ ｔ ｒ ｏ ｎ ｉ ｃ Ｅｎ ｇ ｉ ｎ ｅ ｅ ｒ ｉ ｎ ｇ， Ｎｏ ｒ ｔ ｈ Ｗｅ ｓ ｔ Ａｇ ｒ ｉ ｃ ｕ ｌ ｔ ｕ ｒ ｅ ａ ｎ ｄ Ｆ ｏ ｒ ｅ ｓ ｔ ｒ ｙ Ｕｎ ｉ ｖ ｅ ｒ ｓ ｉ ｔ ｙ，Ｙａ ｎ ｇ ｌ ｉ ｎ ｇ，Ｓ ｈ ａ ａ ｎ ｘ ｉ ７ １ ２ １ ０ ０，Ｃｈ ｉ ｎ ａ ；２ ． Ｄｅ ｐ ａ ｒ ｔ ｍｅ ｎ ｔ ｏ ｆ Ｍ ｅ ｃ ｈ ａ ｎ ｉ ｃ ａ ｌ ａ ｎ ｄ Ｅｌ ｅ ｃ ｔ ｒ ｏ ｎ ｉ ｃ Ｅｎ ｇ ｉ ｎ ｅ ｅ ｒ ｉ ｎ ｇ ，Ｓ ｈ ａ ｎ ｇ ｌ ｕ ｏ Ｖｏ ｃ ａ ｔ ｉ ｏ ｎ ａ ｌ ａ ｎ ｄ Ｔｅ ｃ ｈ ｎ ｉ ｃ ａ ｌ Ｃｏ ｌ ｌ ｅ ｇ ｅ ， Ｓ ｈ ａ ｎ ｇ ｌ ｕ ｏ ，Ｓ ｈ ａ ａ ｎ ｘ ｉ ７ ２ ６ ０ ０ ０ ，Ｃｈ ｉ ｎ ａ ；３ ． Ｓ ｃ ｈ ｏ ｏ ｌ ｏ ｆ Ｉ ｎ ｆ ｏ ｒ ｍａ ｔ ｉ ｏ ｎ Ｅｎ ｇ ｉ ｎ ｅ ｅ ｒ ｉ ｎ ｇ，Ｃｈ ａ ｎ ｇ ’ ａ ｎ Ｕｎ ｉ ｖ ｅ ｒ ｓ ｉ ｔ ｙ ，Ｘｉ ’ ａ ｎ，Ｓ ｈ ａ ａ ｎ ｘ ｉ ７ １ ０ ０ ６ ４ ，Ｃｈ ｉ ｎ ａ ）
Ｍａ ｒ ．２ ０１ ５
文章 编 号 ： １ ０ ０ ８ — １ ５ ３ ４ （ ２ ０ １ ５ ） ０ ２ — ０ １ ４ ３ — ０ ５
(完整版)T型螺纹宏程序实例
1、内梯形螺纹加工程序：G54G99M3S100T0101G0Z3X33#101=0.2; 每一刀的的深度（半径）#102=4 梯形螺纹的深度（半径）#103=1 分层切削的次数N90 G0U[2*#101*#103]G32Z-32F7G0X32Z[3+[#102-#101]*0.268+A]；A是槽底宽-刀尖宽的一半X33U[2*#101*#103]G32Z-32F7G0X32Z[3-[#102-#101]*0.268-A] 梯形螺纹的牙顶宽：0.366x螺距梯形螺纹的牙底宽：螺距-牙顶宽-2倍的（螺纹深度Xtg15°）X33U[2*#101*#103]G32Z-32F7G0X32G0Z3X33#102=#102-0.2#103=#103+1IF[#103LE20]GOTO90；G0Z100M5M30;（3）参考程序①编程分析用宏程序编程时变量的设置是核心内容，一是要变量尽可能少，避免影响数控系统计算速度，二是便于构成循环。
经过分析本例中要4个变量，#1为刀头到牙槽底的距离，初始值为5.5mm，#2为背吃刀量（半径值），#3为（牙槽底宽—刀头宽度）/2，#4为每次切削螺纹终点X坐标。
本例中编程关键技术是要利用宏程序实现分层切削和左右移刀切削。
利用G92螺纹加工循环指令功能，左右移刀切削只需将切削的起点相应移动0.268*[#1-#2]+#3（右移刀切削）或者-0.268*[#1-#2]-#3（左移刀切削）就可以实现。
分层切削的实现通过#1和#2变量实现，每层加工三刀后，让#1=#1-#2实现进刀，而在每层中螺纹的X坐标不变，始终为#4=69.0+2*[#1-#2]。
②参考程序（此程序已运用于FANUC 0i Mate TC系统车床加工零件）参考程序注释O0001；程序号N10 T0101；换01号刀具，调用01号偏置值N20 M08；打开切削液N30 M03 S180；主轴正转，转速为180r/minN40 G00 X90.0 Z10.0；刀具快速移动到点（90，10）N50 #1=5.5； #1为刀头到牙槽底的距离，初始值为5.5mmN60 #2=0.2； #2为背吃刀量（半径值）N70 #3=（牙槽底宽—刀头宽度）/2；#3为（牙槽底宽—刀头宽度）/2N80 WHILE [#1 GE 0.2] DO1；当#1≥0.2，执行循环1，底部留0.2mm的精车余量N90 #4=69.0+2*[#1-#2]；#4为每次切削螺纹终点X坐标N100 G00 Z5.0 ；移动到直进刀切削的循环起点N110 G92 X#4 Z-286.0 F10.0；直进刀车削螺纹N120 G00 Z[5+0.268*[#1-#2]+#3]；移动到右移刀切削的循环起点N130 G92 X#4 Z-286.0 F10.0；右移刀车削螺纹N140 G00 Z[5-0.268*[#1-#2]-#3]；移动到左移刀切削的循环起点N150 G92 X#4 Z-286.0 F10.0；左移刀车削螺纹N160 #1=#1-#2；构成循环N170 END1；当#1<0.2，跳出循环1N180 G00 X200.0 Z150.0；快速退刀N190 M09；关闭切削液N200 M30；程序结束说明：①参考程序以工件右端面中心为编程原点。
