4、虚箭线
虚箭线又称虚工作,它表示一项虚拟的工作, 用带箭头的虚线表示。
其工作持续时间为0。虚工作的特点是既不 消耗时间,也不消耗资源。
虚箭线可起到联系、区分和断路作用,是双 代号网络图中表达一些工作之间的相互联系、 相互制约关系,从而保证逻辑关系正确的必 要手段。
1
A2
2
A3
B1
B2
3
4
5、线路
二、网络计划方法的特点
网络计划优点是把施工过程中的各有关工 作组成了一个有机的整体,能全面而明确地 反映出各项工作之间的相互制约和相互依赖 的关系;
可以进行各种时间参数的计算,能在工作繁 多、错综复杂的计划中找出影响工程进度的 关键工作和关键线路,便于管理人员抓住主 要矛盾,集中精力确保工期,避免盲目抢工;
第四章 网络计划技术
进度管理四象限

重要

而紧急
重要 但不紧急
12
34

不重要
重 要
但紧急
既不重要 也不紧急
紧急
不紧急
将主要精力放在不同象限的结局

事业有成

疲于奔命
12 34
不 重 要
劳而无功
碌碌无为
紧急
不紧急
第一节 概述
一、网络计划的基本原理
利用网络图的形式表达一项工程中各项 工作的先后顺序及逻辑关系,经过计算分 析,找出关键工作和关键线路,并按照一 定目标使网络计划不断完善,以选择最优 方案;在计划执行过程中进行有效的控制 和调整,力求以较小的消耗取得最佳的经 济效益和社会效益。
二、网络图的逻辑关系 逻辑关系包括工艺关系和组织关系。 工艺关系是指生产工艺上客观存在的先后顺序。例如,
建筑施工时,先做基础,后做结构,就是一种工艺关系。 组织关系是指在不违反工艺关系的前提下,人为安排的
工作先后顺序关系。例如,建筑群中各栋楼开工的先后 顺序、一栋建筑中的各施工段间的施工顺序等,就是组 织关系。 在施工方案确定后,一般工艺关系是不可改变的,而组 织关系则应优化,即它是可变的。无论工艺关系或组织 关系,在网络图中均表现为工作进行的先后顺序。
通过对各项工作机动时间(时差)的计算, 可以更好地运用和调配人员与设备,节约 人力、物力,达到降低成本的目的;在计 划执行过程中,当某一项工作因故提前或 拖后时,能从网络计划中预见到它对其后 续工作及总工期的影响程度,便于采取措 施;可利用计算机进行计划的编制、计算、 优化和调整。
三、网络计划的几个基本概念
节点仅为前后两项工作的交接点,只是一个“瞬 间”概念,因此它既不消耗时间,也不消耗资源。
3、节点编号
在双代号网络图中,一项工作可以用其箭 线两端节点内的号码来表示,以方便网络 图的检查、计算与使用。
对一个网络图中的所有节点应进行统一编 号,不得有缺编和重号现象。对于每一项 工作而言,其箭头节点的号码应大于箭尾 节点的号码,即顺箭线方向由小到大。
成后才能开始
A C
B
说明
B工作依赖着A工作,A工 作约束着B工作的开始
A、B、C三项工作称为平 行工作
A、B、C三项工作称为平 行工作
A工作制约着B、C工作的 开始,B、C为平行工作
C工作依赖着A、B工作, A、B为平行工作
有A、B、C、D四项
6
工作,只有当A、B完
成后,C、D才能开始
有A、B、C、D四项
双代号网络图中各工作逻辑关系表示方法
序 号
工作之间的逻辑关系
网络图中表示方法
有A、B两项工作, 1 按照依次施工方式进

2
有A、B、C三项工作 同时开始
3
有A、B、C三项工作 同时结束
A
B
A B
C A B C
有A、B、C三项工作, 4 只有在A完成后,B、
C才能开始
B A
C
有A、B、C三项工作, 5 C工作只有在A、B完
1、网络图
网络图是由箭线和节点按照一定规则组成的、 用来表示工作流程的、有向有序的网状图形。 网络图分为双代号网络图和单代号网络图两种 形式,由一条箭线与其前后两个节点来表示一 项工作的网络图称为双代号网络图;而由一个 节点表示一项工作,以箭线表示工作顺序的网 络图称为单代号网络图。
2.网络计划与网络计划技术
箭线的尾端表示该项工作的开始,箭头 端则表示该项工作的结束。
2、节点
在双代号网络图中,节点代表一项工作的开始或 结束,常用圆圈表示。箭线尾部的节点称为该箭线 所示工作的开始节点,箭头端的节点称为该工作的 完成节点。
在一个完整的网络图中,除了最前的起点节点和 最后的终点节点外,其余任何一个节点都具有双重 含义——既是前面工作的完成点,又是后面工作的 开始点。
在网络图中,从起点节点开始,沿箭线方向
顺序通过一系列箭线与节点,最后到达终点
节点所经过的通路叫线路。
B
①→②→④→⑥
(8天); ①→②→③→④→⑥ (10天);
A 1
①→②→③→⑤→⑥(9 1
2
2
Fra Baidu bibliotek
4 F
D
5
4
6
天);
①→③→④→⑥ (14天); ①→③→⑤→⑥ (13天),
5
C
G3
E
3
5
5
共5条线路。
用网络图表达任务构成、工作顺序并 加注工作的时间参数的进度计划,称 为网络计划。用网络计划对任务的工 作进度进行安排和控制,以保证实现 预定目标的科学的计划管理技术,称 为网络计划技术。

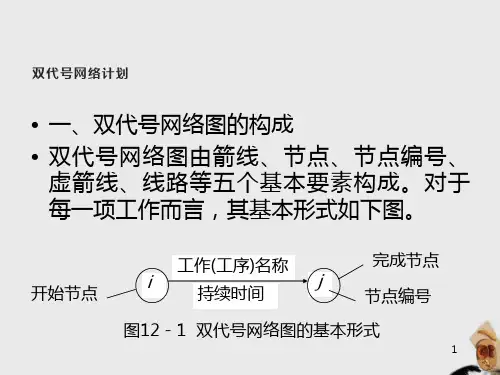

第二节 双代号网络计划
一、双代号网络图的构成
双代号网络图由箭线、节点、节点编号、 虚箭线、线路等五个基本要素构成。对于 每一项工作而言,其基本形式如下图。
开始节点
工作(工序)名称
i
持续时间
j
完成节点 节点编号
双代号网络图的基本形式
1.箭线
在双代号网络图中,一条箭线表示一项 工作(又称工序、作业或活动),如砌墙、 抹灰等。而工作所包括的范围可大可小, 既可以是一道工序,也可以是一个分项工 程或一个分部工程,甚至是一个单位工程。
在无时标的网络图中,箭线的长短并不 反映该工作占用时间的长短。
双代号网络图
第四条线路耗时最长(14天),对整个工程 的完工起着决定性的作用,称为关键线路;其 余线路均称为非关键线路。处于关键线路上的 各项工作称为关键工作。关键工作完成的快慢 将直接影响整个计划工期的实现。关键线路上 的箭线常采用粗线、双线或其它颜色的箭线突 出表示。
位于非关键线路上的工作除关键工作外,都称 为非关键工作,它们都有机动时间(即时差); 非关键工作也不是一成不变的,它可以转化成 关键工作;利用非关键工作的机动时间可以科 学地、合理地调配资源和对网络计划进行优化。
