典型混沌电路及其分析

合集下载

典型混沌电路及其分析共65页

典型混沌电路及其分析共65页

END60、人民的幸Fra bibliotek是至高无个的法。— —西塞 罗
16、业余生活要有意义,不要越轨。——华盛顿 17、一个人即使已登上顶峰,也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人,而用人最大的突破在于信任人。——马云 19、自己活着,就是为了使别人过得更美好。——雷锋 20、要掌握书,莫被书掌握;要为生而读,莫为读而生。——布尔沃
典型混沌电路及其分析
56、极端的法规,就是极端的不公。 ——西 塞罗 57、法律一旦成为人们的需要,人们 就不再 配享受 自由了 。—— 毕达哥 拉斯 58、法律规定的惩罚不是为了私人的 利益, 而是为 了公共 的利益 ;一部 分靠有 害的强 制,一 部分靠 榜样的 效力。 ——格 老秀斯 59、假如没有法律他们会更快乐的话 ,那么 法律作 为一件 无用之 物自己 就会消 灭。— —洛克

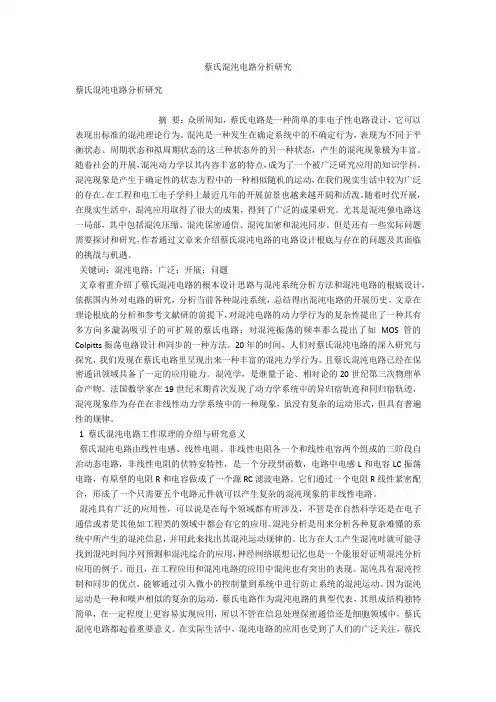

蔡氏混沌电路分析研究

蔡氏混沌电路分析研究

蔡氏混沌电路分析研究蔡氏混沌电路分析研究摘要:众所周知,蔡氏电路是一种简单的非电子性电路设计,它可以表现出标准的混沌理论行为。

混沌是一种发生在确定系统中的不确定行为,表现为不同于平衡状态、周期状态和拟周期状态的这三种状态外的另一种状态,产生的混沌现象极为丰富。

随着社会的开展,混沌动力学以其内容丰富的特点,成为了一个被广泛研究应用的知识学科。

混沌现象是产生于确定性的状态方程中的一种相似随机的运动,在我们现实生活中较为广泛的存在。

在工程和电工电子学科上最近几年的开展前景也越来越开阔和活泼。

随着时代开展,在现实生活中,混沌应用取得了很大的成果,得到了广泛的成果研究。

尤其是混沌独电路这一局部,其中包括混沌压缩、混沌保密通信、混沌加密和混沌同步。

但是还有一些实际问题需要探讨和研究,作者通过文章来介绍蔡氏混沌电路的电路设计根底与存在的问题及其面临的挑战与机遇。

关键词:混沌电路;广泛;开展;问题文章着重介绍了蔡氏混沌电路的根本设计思路与混沌系统分析方法和混沌电路的根底设计,依据国内外对电路的研究,分析当前各种混沌系统,总结得出混沌电路的开展历史。

文章在理论根底的分析和参考文献研的前提下,对混沌电路的动力学行为的复杂性提出了一种具有多方向多漩涡吸引子的可扩展的蔡氏电路;对混沌振荡的频率那么提出了如MOS管的Colpitts振荡电路设计和同步的一种方法。

20年的时间,人们对蔡氏混沌电路的深入研究与探究,我们发现在蔡氏电路里呈现出来一种丰富的混沌力学行为。

且蔡氏混沌电路已经在保密通讯领域具备了一定的应用能力。

混沌学,是继量子论、相对论的20世纪第三次物理革命产物。

法国数学家在19世纪末期首次发现了动力学系统中的异归宿轨迹和同归宿轨迹,混沌现象作为存在在非线性动力学系统中的一种现象,虽没有复杂的运动形式,但具有普遍性的规律。

1 蔡氏混沌电路工作原理的介绍与研究意义蔡氏混沌电路由线性电感、线性电阻、非线性电阻各一个和线性电容两个组成的三阶段自治动态电路,非线性电阻的伏特安特性,是一个分段型函数,电路中电感L和电容LC振荡电路,有原型的电阻R和电容做成了一个源RC滤波电路。

《微波混沌电路及在测距技术中的应用》

《微波混沌电路及在测距技术中的应用》

《微波混沌电路及在测距技术中的应用》篇一一、引言微波混沌电路是一种特殊的电子电路,它通过非线性电路元件产生混沌信号。

近年来,随着科技的发展,微波混沌电路在多个领域中得到了广泛的应用。

本文将重点探讨微波混沌电路的基本原理及其在测距技术中的应用。

二、微波混沌电路的基本原理微波混沌电路主要由非线性电路元件组成,如振荡器、混频器等。

这些元件通过相互作用产生复杂的混沌信号。

其基本原理可归结为以下几个方面:1. 非线性元件:微波混沌电路中的非线性元件是实现混沌信号的关键。

这些元件具有复杂的电性能和磁性能,能够产生丰富的频率成分和复杂的波形。

2. 相互作用:在微波混沌电路中,不同电路元件之间的相互作用使得信号发生复杂的变化。

这种相互作用可能涉及多种物理机制,如谐波振荡、调幅、调相等。

3. 频率与相位特性:混沌信号具有丰富的频率和相位特性,使得信号在空间和时间上具有复杂的变化。

这种变化可以用于提高测距技术的精度和稳定性。

三、微波混沌电路在测距技术中的应用测距技术是一种重要的测量技术,广泛应用于雷达、导航、遥感等领域。

微波混沌电路在测距技术中的应用主要体现在以下几个方面:1. 提高测距精度:微波混沌电路产生的混沌信号具有丰富的频率和相位特性,使得信号在空间和时间上具有复杂的变化。

这种变化可以用于提高测距技术的精度,降低误差。

2. 增强抗干扰能力:由于混沌信号具有随机性和不可预测性,使得其在传输过程中具有较强的抗干扰能力。

这有助于提高测距技术在复杂环境下的性能。

3. 实现高分辨率成像:微波混沌电路可以产生具有高度复杂性的信号,这些信号可以用于高分辨率成像技术中。

通过分析回波信号的相位和幅度变化,可以实现目标的精确成像和识别。

4. 雷达系统中的应用:在雷达系统中,微波混沌电路产生的混沌信号可以作为雷达的发射信号。

由于混沌信号具有随机性和不可预测性,使得雷达系统具有较强的抗干扰能力和目标识别能力。

此外,混沌信号还可以提高雷达的分辨率和测距精度。

哈特莱振荡器混沌电路的实验研究与应用分析

哈特莱振荡器混沌电路的实验研究与应用分析

哈特莱振荡器混沌电路的实验研究与应用分析本文介绍了哈特莱振荡器混沌电路的设计方法,由于振荡器中电感的分析较复杂,本次研究是在忽略互感的前提下进行探讨的。

对哈特莱振荡电路的各元器件进行参数设定,利用Multisim软件对哈特莱振荡器混沌电路进行仿真,得出其混沌轨迹图,观察混沌现象,并对不同参数的混沌进行产生原因的分析,分析与其他混沌的不同之处。

根据这些不同的差别,思考怎样将其运用到实际生活中,比如通讯加密等方面。

标签:混沌理论哈特莱振荡器实验研究引言混沌学是过去近五十年来蓬勃发展的一门学科,它涉及的领域包括物理学、数学、生物学和经济学等众多学科门类[1]。

而混沌电路是混沌信号在信息科学中得以广泛应用的核心。

利用混沌信号在频域上具有类噪声的连续功率谱特性,可以将混沌信号应用于宽带保密通信等众多工程领域中。

目前国内外对振荡器混沌电路的研究已有很多,但大多数都基于蔡氏混沌电路,考毕兹混沌电路,而对于哈特莱混沌电路的研究很少。

哈特莱电路作为宽带混沌振荡器设计的一个可选方案,目前虽未被很广泛研究,但其应用也将成为热门,因此本文主要对哈特莱振荡器混沌电路进行研究和应用分析。

1 哈特莱振荡器混沌电路数学模型及设计方法1.1 哈特莱振荡器混沌电路的构成哈特莱(Hartley)振荡器的振荡频率大致为10M-20MHz,属于高频。

哈特莱振荡器是电感三点式振荡器,它的电路图有很多种,而本文采用的电路图如图1,由电阻Rb1,晶体管Q1,电阻R1(可有可无)构成偏置电路,三极管的基极,集电极均有完整的直流通道,具备正常的工作条件,电感L1、L2串联后与电容C并联组成谐振电路进行选频。

基于上述矩阵,也可将换成K,根据以上数学模型,就能够利用matlab软件绘制出哈特莱振荡器振荡的分岔图。

2 哈特莱振荡器混沌电路实验仿真在Multisim平台上构建如图2的实验电路。

其中哈特莱振荡器的部分,即电感L1、L2,电容C4的参数设为定值。

(完整版)混沌系统介绍及例子

(完整版)混沌系统介绍及例子

专业学术讲座报告班级:信计12-2学号:************ 姓名:**二零一五年六月二十二日目录1.混沌系统概念2.典型混沌系统介绍3.混沌金融系统的线性与非线性反馈同步4.混沌研究的发展方向及意义一、混沌系统概念混沌(chaos )是指确定性动力学系统因对初值敏感而表现出的不可预测的、类似随机性的运动。

又称浑沌。

英语词Chaos 源于希腊语,原始 含义是宇宙初开之前的景象,基本含义主要指混乱、无序的状态。

作为科学术语,混沌一词特指一种运动形态。

动力学系统的确定性是一个数学概念,指系统在任一时刻的状态被初始状态所决定。

虽然根据运动的初始状态数据和运动规律能推算出任一未来时刻的运动状态,但由于初始数据的测定不可能完全精确,预测的结果必然出现误差,甚至不可预测。

运动的可预测性是一个物理概念。

一个运动即使是确定性的,也仍可为不可预测的,二者并不矛盾。

牛顿力学的成功,特别是它在预言海王星上的成功,在一定程度上产生误解,把确定性和可预测性等同起来,以为确定性运动一定是可预测的。

20世纪70年代后的研究表明,大量非线性系统中尽管系统是确定性的,却普遍存在着对运动状态初始值极为敏感、貌似随机的不可预测的运动状态——混沌运动。

混沌是指现实世界中存在的一种貌似无规律的复杂运动形态。

共同特征是原来遵循简单物理规律的有序运动形态,在某种条件下突然偏离预期的规律性而变成了无序的形态。

混沌可在相当广泛的一些确定性动力学系统中发生。

混沌在统计特性上类似于随机过程,被认为是确定性系统中的一种内禀随机性。

二、典型混沌系统介绍Lorenz 系统混沌的最早实例是由美国麻省理工学院的气象学家洛伦兹在1963年研究大气运动时描述的。

他提出了著名的Lorenz 方程组:。

这是一个三阶常微分方程组。

它以无限平板间流体热对流运动的简化模型为基础,由于它的变量不显含时间t ,一般称作自治方程。

式中x 表示对流强度,y 表示向上流和向下流在单位元之间的温度差,z 表示垂直方向温度分布的非线性强度,-xz 和xy 为非线性项,b 是瑞利数,它表示引起对流和湍流的驱动因素 (如贝纳对流上下板的温度差△T)和抑制对流因素 (如(Prandtl)数粘性)之比,是系统(2-1)的主要控制参数。

混沌电路

混沌电路

非线性电阻电路的应用——混沌电路摘要:对一个典型的蔡氏混沌电路进行实验,利用电路软件Multisim 7.0模拟产生混沌现象, 通过模拟示波器观察到了单、双涡卷吸引子等现象。

对各种现象进行分析与说明, 并利用电路模拟软件测量了非线性电阻上电压与电流的关系. 结果表明, I-V特性曲线与模拟示波器所显示的有源非线性电阻伏安特性相一致。

关键词:混沌电路; 非线性负电阻; 特性曲线; 吸引子引言:混沌理论是二十世纪的三大科学革命之一,是与量子力学、相对论相齐名的一个重大科学理论。

混沌理论作为一个科学理论,具有以下三个关键(核心)概念: 对初始条件的敏感性、分形( fractals) 、奇异吸引子。

由于混沌电路在初始条件发生极其微弱变化下具有高度敏感性,混沌在非线性科学、信息科学、保密通信以及其他工程领域获得了广泛的应用,已成为非线性电路与系统的一个热点课题. 在混沌电路的实现方面,国内外已提出了许多新的方法来设计各种不同类型的混沌电路。

我们知道,蔡氏电路是目前众多混沌电路中最具代表性的一种,其典型的电路结构已成为理论和实验研究混沌的一个范例。

它使人们从被动的研究混沌现象向主动的设计和控制混沌迈出了关键的一步。

它的主要特点是能够产生双涡旋混沌吸引子,其混沌动力学行为已分别被数学分析、数值模拟和硬件实验所证实,并且在Shil’ nikov定理的基础上得到了严格的数学证明。

在此基础上,人们还进一步研究了蔡氏电路的其他形式,如对偶蔡氏电路、变形蔡氏电路、多涡旋蔡氏电路等。

然而,从目前已有的文献报道看,尽管人们在试图改进和探索一类新型蔡氏电路的过程中取得了一系列研究成果,但始终都是遵循一种典型的蔡氏电路模型,即用电容、电感、电阻和蔡氏二极管来构建蔡氏电路。

在蔡氏电路及蔡氏振荡器的分析及实验研究中,为电路建立一个精确的试验模型,从而观察混沌现象并定量的分析它,这一点十分重要。

而其中非线性电阻电路的实现是这一环节是一个关键。

混沌系统与混沌电路:原理、设计及其在通信中的应用

混沌系统与混沌电路:原理、设计及其在通信中的应用

混沌系统与混沌电路:原理、设计及其在通信中的应用1 混沌系统的原理混沌系统是一种表现非周期、非随机、近似于混沌状态的物理系统。

这种系统的运动状态会不断地演变,它的状态变化是混沌的,即使在同一初始条件下,其状态也会显示出随机性,因此具有高度的不可预测性。

混沌系统的本质是由一组非线性微分方程组成的,具有非线性耦合作用。

这种系统的运动规律不能完全由微分方程的初值和边界条件所确定,而是与初始状态的微小差异有关。

因此,其在信息加密、随机数产生和通信等方面具有广泛的应用。

2 混沌电路的设计混沌电路是利用物理混沌现象制造的电路,它产生的电信号具有无规律、不可预测的特点。

混沌电路的设计与制造包括了模拟、数字和光学等多种技术,因此也具有广泛的应用。

典型的混沌电路是由非线性电学元器件、放大器和反馈电路组成的。

其中非线性元器件的作用是将输入信号转化为夹杂的高频成分,而反馈电路又将这些高频成分返回到放大器中,所产生的信号具有一定程度的随机性。

在混沌电路的设计中,考虑到电路的可调性和可控性,通常会采用微调电容、电阻等元器件的阻值来控制电路的混沌状态。

此外,由于混沌电路的工作频率通常比较高,因此对电路的抗噪声、稳定性和可靠性的要求比较高。

3 混沌系统在通信中的应用混沌效应的不可预测性和复杂性赋予了混沌系统在通信安全、密钥分发、调制解调等方面的广泛应用。

在通信安全方面,混沌同步技术可以用来实现高速密钥分发和加密。

其中,利用混沌周期性的特点,可以在接收端产生与发送端完全一致的混沌波形,这样就可以实现加密的目的。

此外,在数字电视、卫星通信等领域,混沌扰码技术也被广泛应用。

在通信调制解调方面,混沌调制技术可以进行宽带通信,其主要作用是将数据信号混合到混沌信号中去,这样可以大大提高数据传输的有效性。

此外,混沌序列还可以用来进行多载波通信、脉冲编码调制等方面的研究。

总的来说,混沌系统在通信中具有很多优点,可以提高数据传输的安全性、稳定性和可靠性,同时还可以为现代通信技术的发展提供创新思路和新的研究方向。

混沌电路的详解

混沌电路的详解

(a) 稳定焦点,v1波形 (b)周期1,v1波形 (c)周期3,v1波形 (d)单涡旋,v1波形 (e)双涡旋,v1波形
蔡氏电路v1与v2信号输出波形
R为1.918 kΩ~1.820kΩ,周期2;R为1.819 kΩ~ 1.818kΩ,周期4;R+1.787kΩ,周期8;R=1.786kΩ, 周期16;R继续减少至1.750kΩ为单涡旋图形,这 是电路第一次进入单涡旋混沌,为洛斯勒形混沌吸 引子。如图(d)所示。
为了对混沌电路有一个初步的了解,下面介绍 如下图所示的最简单的混沌电路,该电路称为林 森混沌电路。电路由电阻R、电感L、变容二极管 D和一个外加输入信号u组成。如果元件值取 R=200,L=100µ H,变容二极管D选1N4001型, 输入信号u是频率f=2MHz、振幅值Um可以变化 的正弦波电压。
林森混沌电路
当改变输入信号的振幅值而观察电路中回路电流i 的变化情况时,就会发现如下现象: 当输入电压的振幅值Um小于1V时,回路电流i是一 个与输入信号同频率、同周期的非正弦电流。回路电 流i的频率为f=2MHz,周期为T=1/f=0.5μs。回路电流i 的周期变化与输入信号的幅值Um的关系如下图中0~ Um1段所示。
R继续减小会出现周期3、周期6、周期12等,并 第二次进入单涡旋混沌。这样继续周期—混沌—周 期—混沌地演变,直至洛斯勒形混沌结束。
(a) 稳定焦点,v1波形 (b)周期1,v1波形 (c)周期3,v1波形 (d)单涡旋,v1波形 (e)双涡旋,v1波形
蔡氏电路v1与v2信号输出波形
R减少至R=1.7165kΩ时演变成双涡旋图形。基 本范围是R为1.716kΩ~1.300kΩ。仔细调试R值(在 1/10000精度内)并仔细观察还会发现,双涡旋混沌 相图的演变中也有各种“周期”出现,例如 R=1.349 kΩ时出现“周期5”,R=1.324kΩ时出现 “周期3”等。如图(c)和图(e)所示。

蔡氏混沌电路的分析与仿真

蔡氏混沌电路的分析与仿真

蔡氏混沌电路分析与仿真1 蔡氏电路混沌理论自20世纪70年代以来已成为许多不同学科领域的研究热点。

粗略地说,混沌是发生在确定性系统中的一种不确定行为,或类似随机的行为。

混沌运动是另一种非周期运动。

混沌的一个显著特点是:状态变量的波形对状态变量的初始值极为敏感,或者说初始值对波形有重大影响。

混沌现象广泛的存在于非线性电路中,其中比较典型并已得到深入研究的电路是二阶非自治铁磁谐振电路和称为蔡氏电路的三阶自治电路。

蔡氏电路是著名的非线性混沌电路,结构简单,但却出现双涡卷奇怪吸引子和极其丰富的混沌动力学行为。

近二十年来,通过人们对蔡氏电路的深入研究和探索,发现蔡氏电路呈现出丰富的混沌动力学行为,蔡氏电路已在保密通信领域获得了一定的应用。

蔡氏电路如图1所示,它是一个三阶自治电路,由两个线性电容、一个线性电感、一个线性电阻和一个电压控制型的非线性电阻元件构成。

非线性电阻的伏安特性如图2所示。

u C2RR+-uR 图1 蔡氏电路R图2 压控型非线性电阻伏安关系2 基本分析对图1所示蔡氏电路推导其状态方程,分别以u C1, u C2和i L为变量列写KCL和KVL方程,其方程组如下所示:2212112210C C C L C C C R L C du u u C i dt R u u du C i R dt di u L dt -⎧+=⎪⎪⎪-⎪=+⎨⎪⎪=-⎪⎪⎩式中,i R = g(u R )。

整理上述各式,且令u C1=x, u C2=y, i L =z ,取电路中各参数的值为L=7/100 H, C 1=1/9 F, C 2=1 F, R 0=1 Ω, k 0= -8/7, k 1= -5/7。

方程可变换为标准的蔡氏方程,即为:[()]dxa y f x dt dyx y z dt dzby dt ⎧=-⎪⎪⎪=-+⎨⎪⎪=-⎪⎩其中,1010101()...........(1)()............................(1)() (1)m x m m x f x m x x m x m m x +-≥⎧⎪=≤⎨⎪--≤-⎩式中,a=9, b=100/7, m 0= -1/7, m 1=2/7。

混沌电路实验报告

混沌电路实验报告

一、实验目的1. 理解混沌现象的产生原理及其在电路中的应用。

2. 掌握混沌电路的基本搭建方法。

3. 通过实验观察混沌现象,并分析其特性。

4. 研究混沌电路在通信、加密等领域的应用潜力。

二、实验原理混沌现象是指在确定性系统中,由于初始条件的微小差异,导致系统行为表现出高度复杂、不可预测的特性。

混沌电路是一种模拟混沌现象的电路系统,通过非线性元件和反馈环路实现。

本实验采用蔡氏电路(Chua’s circuit)作为研究对象。

蔡氏电路是一种三阶互易非线性自治电路,由电阻、电容和电感元件组成,其中包含一个有源非线性元件。

通过改变电路参数,可以观察到混沌现象的产生。

三、实验仪器与设备1. 蔡氏电路实验板2. 双踪示波器3. 数字万用表4. 信号发生器5. 计算机及数据采集软件四、实验步骤1. 搭建蔡氏电路,确保电路连接正确。

2. 使用示波器观察电路的输出波形,记录初始状态下的波形特征。

3. 改变电路参数,如电阻、电容或电感,观察波形变化。

4. 逐步调整参数,观察混沌现象的产生、发展及消失过程。

5. 使用数字万用表测量电路关键参数,如电压、电流等。

6. 使用信号发生器输入不同频率的信号,观察电路对不同信号的响应。

五、实验结果与分析1. 混沌现象的产生:当电路参数调整至一定范围时,输出波形呈现出复杂、无规律的特性,即混沌现象。

2. 混沌现象的特性:敏感依赖初始条件:混沌现象对初始条件非常敏感,微小差异会导致截然不同的结果。

长期行为的不可预测性:混沌现象的长期行为具有不可预测性,即使初始条件相同,系统的状态也会随时间演化而发生变化。

分岔现象:混沌现象的产生与分岔现象密切相关。

当电路参数发生变化时,系统状态会出现分岔,从而产生混沌现象。

3. 混沌电路的应用:通信:混沌通信利用混沌信号的自相似性和非线性特性,实现信号的加密和解密。

加密:混沌密码学利用混沌现象的复杂性和不可预测性,设计出具有较高安全性的加密算法。

控制:混沌控制利用混沌现象的特性,实现对系统的精确控制。

混沌效应非线性混沌电路(精)

混沌效应非线性混沌电路(精)

混沌效应一、实验名称 非线性电路振荡周期的分岔与混沌二、实验原理⒈分岔与混沌 ⑴ 逻辑斯蒂映射考虑一条单位长度的线段,线段上的一点用0和1之间的数x 表示。

逻辑斯蒂映射是)1(x kx x -→其中k 是0和4之间的常数。

迭代这映射,我们得离散动力学系统 )1(1n n n x kx x -=+ ,0=n ,1,2…我们发现:①当k 小于3时,无论初值是多少经过多次迭代,总能趋于一个稳定的不动点; ②当k 大于3时,随着k 的增大出现分岔,迭代结果在两个不同数值之间交替出现,称之为周期2循环;k 继续增大会出现4,8,16,32…周期倍化级联;③很快k 在58.3左右就结束了周期倍增,迭代结果出现混沌,从而无周期可言。

④在混沌状态下迭代结果对初值高度敏感,细微的初值差异会导致结果巨大区别,常把这种现象称之为“蝴蝶效应”。

⑤迭代结果不会超出0~1的范围称为奇怪吸引子。

以上这些特点可用图示法直观形象地给出。

逻辑斯蒂映射函数是一条抛物线,所以先画一条)1(x kx y -=的抛物线,再画一条x y =的辅助线,迭代过程如箭头线所示(图1)。

图 1—A 不动点 图1—B 分岔周期2 图1—C 混沌 图1—D 蝴蝶效应图1⑵逻辑斯蒂映射的分岔图 以k 为横坐标,迭代200次以后的x 值为纵坐标,可得到著名的逻辑斯蒂映射分岔图。

X 0X A X B图2逻辑斯蒂映射的分岔图。

k 从2.8增大到4。

⒉ 非线性负阻电路振荡周期的分岔与混沌 ⑴非线性电路与非线性动力学实验电路如图3所示。

它由有源非线性负阻器件R ;LC 振荡器和移相器三部分构成。

图中只有一个非线性元件R ,它是一个有源非线性负阻器件;电感器L 和电容器C2组成一个损耗可以忽略的振荡回路;可变电阻Rv1+Rv2和电容器C1串联将振荡器产生的正弦信号移相输出。

较理想的非线性元件R 是一个三段分段线性元件。

图4所示的是该电阻的伏安特性曲线,从特性曲线显示加在此非线性元件上的电压与通过它的电流极性是相反的。

混沌电路的分析与应用

混沌电路的分析与应用
K E Y WO R D S : c h a o s , c h a o s c i r c u i t ,
c o n t r o l h y s t e r e s i s c h a o s o s c i l l a t o r , c h a o s
信。 升) 一
本文主要分析了一种新颖的混沌电路— 迟滞型混沌振荡器的特
性,基于它设计了若干混沌通信系统。所有结论都有仿真结果或数值
分析加以证明。
在分析部分,从电路的 特征方程出 发,详尽地分析了迟滞型混沌
振荡器的特性,讨论了混沌产生的边界条件,基于迟滞比较器,提出 采用一个线性变换来实现振荡器的关键器件— 迟滞型电压控制电流 源。检验了初始条件和电路参数对混沌轨迹的作用,并且提出了高维
I n t h e ANAL YZI NG
t h e o s c i l l a t o r ' s c h a r a c t e r i s t i c s a r e
a n a l y z e d i n d e t a i l r f o m t h e c i r c u i t ' s c h a r a c t e r i s t i c e q u a t i o n s a n d t h e b o u n d s o f c o n d i t i o n s t o g e n e r a t e c h a o s a r e a l s o d i s c u s s e d . B a s e d o n h y s t e r e s i s c o m p a r a t o r s t r u c t u r e , i t i s p r o p o s e d t o r e a l i z e t h e k e y e l e m e n t , t h e h y s t e r e s i s V C C S , w i t h a l i n e a r t r a n s f o r m . T h e e f f e c t s o f i n i t i a l c o n d i t i o n s a n d c i r c u i t p a r a m e t e r s o n c h a o s t r a j e c t o r i e s h a v e b e e n v e r i f i e d a n d t h e m e a n s t o r e a l i z e m o d i f i c a t i o n s o f h i g h - d i m e n s i o n a n d h i g h - o r d e r a r e a l s o p r o p o s e d , e s p e c i a l l y p o s s i b l e h y p e r c h a o s r f o m h i g h - o r d e r o n e s . T h e s i m u l a t i o n r e s u l t s r e a c h a c o n s e n s u s w i t h t h o s e o n p u b l i c p u b l i c a t i o n s .

混沌电路

混沌电路

非线性电阻电路的应用——混沌电路摘要:本文主要讨论了利用蔡氏电路产生混沌现象,运用非线性电阻和运算放大器实现了非线性电路,测量了非线性电阻的伏安特性曲线,研究了在不同参数下的混沌图象,最后又给出了一个用非线性电容实现混沌的实例。

关键字:蔡氏电路,混沌,非线性电阻。

1.引言:蔡氏电路是美国贝克莱大学的蔡少堂教授设计的能产生混沌行为的最简单的一种自治电路。

在蔡氏电路及蔡氏振荡器和分析及实验研究中,为电路建立一个精确的实验模型,从而观察混沌现象并定量分析他。

混沌(Chaos)研究是20 世纪物理学的重大事件。

混沌研究最先起源于Lorenz研究天气预报时用到的三个动力学方程。

后来的研究表明,无论是复杂系统,如气象系统、太阳系,还是简单系统,如钟摆、滴水龙头等,皆因存在着内在随机性而出现类似无轨,但实际是非周期有序运动,即混沌现象。

现在混沌研究涉及的领域包括数学、物理学、生物学、化学、天文学、经济学及工程技术的众多学科,并对这些学科的发展产生了深远影响。

混沌包含的物理内容非常广泛,研究这些内容更需要比较深入的数学理论,如微分动力学理论、拓扑学、分形几何学等等。

目前混沌的研究重点已转向多维动力学系统中的混沌、量子及时空混沌、混沌的同步及控制等方面。

本实验将借助非线性电阻电路,从实验上对这一现象进行一番探索。

2.实验原理1.非线性电阻:实验所用电路原理图如图1 所示。

电路中电感L和电容C1、C2并联构成一个振荡电路。

方程如下:这里,U C1、U C2是电容C1、C2上的电压,i L是电感L上的电流,G = 1/R0是电导,g 为R的伏安特性函数。

如果R 是线性的,g 是常数,电路就是一般的振荡电路,得到的解是正弦函数。

电阻R0的作用是调节C1和C2的位相差,把C1和C2两端的电压分别输入到示波器的x,y轴,则显示的图形是椭圆。

如果R是非线性的,会看到什么现象呢?电路中的R 是非线性元件,它的伏安特性如图2 所示,是一个分段线性的电阻,整体呈现出非线性。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

一般地说,电路系统更关心的是信息交换,因而对于能量交 换的关心程度相对偏少,有时侯会忽略某些重要问题,应该引 起注意。现在讨论电路系统能量交换中对于信息状态的影响, 并以电路系统储能元件个数及有无信号输入进行讨论。
将不包含随时间变化的激励信号的电路叫做自治电路,将包 含随时间变化的激励信号的电路叫做非自治电路。以下讨论中 我们把激励信号分成“简单”的信号和“复杂”的信号,“简 单”的信号如正弦波信号或者其它周期信号,“复杂”的信号 如1混、沌零信阶号电。路—无储能元件电路,即纯电阻电路
§1混沌电路综述
一、电路中混沌现象发现与研究的历史
电路中的混沌现象早在20世纪20年代就被发现,前面曾经 提到的范德坡的工作就涉及到电路中的混沌现象。实际上,范 德坡所处的时代正是建立电路理论基础的时代,当时的科学家 急需建立振幅稳定与频率稳定的振荡电路,从而产生稳定的电 磁波。稳定振荡的数学模型是极限环,当时的理论基础还不能 够完全满足工程技术的需要,必须由电子工程师一方面进行工 程技术设计,一方面完善数学基础理论。极限环的数学基础理 论是微分方程理论,而且还是非线性的微分方程理论,而非线 性的微分方程很容易产生混沌,范德坡、李纳德等科学家就是 在这样的情况进行研究的。
3、二阶微分电路—含有二个储能元件的电路
对于自治线性二阶微分电路,动态特性为衰减振荡或增幅振荡, 不稳定。对于自治非线性二阶微分电路,电路可以产生极限环, 属于稳定振荡电路。对于非自治非线性二阶微分电路,能够产生 混沌,如杜芬方程电路,圆周映射也属于这种情况,并且导致符 号动力学的研究。对于自治非线性二阶微分电路,不能够产生混 沌。
4、三阶微分电路—含有三个储能元件的电路
三阶非线性微分电路已经复杂化,能够产生混沌。例如蔡氏电 路、洛伦茨方程电路等,这还是自治电路的情况。对于非自治电 路,还能产生超混沌与亚超混沌。
5、三阶以上微分电路
运动特性更复杂,可能出现多级超混沌现象。将以上各种情况整 理于下表。
表4-1 电路方程的阶、自治与非自治、线性与非线性的形态
由于当时混沌问题的研究历史不成熟,就把电路中出现的混
沌现象认为是一种尚未认真研究的另一种现象,是一种需要消 除的坏现象,起码是要暂时回避的现象,这就是当时科学家的 态度。这个现象不仅在电子学领域中存在,而且在其它学科领 域中也存在,例如数学学科中的庞加莱。从这里可以看出,电 子学的发展历史与其它学科的发展历史是密切相关的,是互相 推动与互相制约的,这也正是20世纪上半叶电子科学技术的大 背景,是电子学从物理学的电磁学中独立出来并向信息科学发 展的大背景。从这里还可以看出,电子学中的混沌现象研究与 应用研究必定会蓬勃发展起来,这是历史的必然。
二、电路系统动态特性分类
根据分类目的的不同,电路系统分类的形式也很不同。现在 按照电路动态特性分类,它和电路状态方程的阶数有一定的关 系。电路系统的变量是电压、电流、电荷、电磁链,控制变量 是电路元件电阻、电容、电感等参数。从能量的角度看,电路 系统中有的元件(包括分布参数)从电路系统中吸收能量,变 成热能或辐射能等,有的元件从电路工作电源吸收能量,储存 或消耗在电路系统中,电路系统与外界进行着能量的交换。从 信息的角度看,电路系统与外界一般进行信息交换,输入信息 与输出信息。从物质的角度看,电路系统与外界一般不进行物 质交换。物理学中,与外界进行着物质、能量交换的系统叫做 开放系统; 与外界不进行物质、能量交换的系统叫做封闭系统; 与外界仅进行能量交换的系统叫做耗散系统,因此电路系统是 耗散系统。
再回过头来看频率稳定性问题的研究。由于历史时代要求频
率的稳定,它与当时的其它技术的共同发展,处于主流地位,使 得线性电子技术以巨大的势头形成人类社会的重要产业,并将人 类文明推向信息化历史时代。相对说来,非线性电子学在相当长 的时期内处于缓慢发展的时期。“十年不鸣,一鸣惊人”,1983 年蔡少棠提出的蔡氏混沌电路震惊了电子学界,许多电子工作者 投入了精力予以研究。
第四章典型混沌电路及其分析
1983年美国伯克利分校蔡少棠发明“蔡氏电路”震动了学 术界,促进了现代非线性电路理论的发展,在全世界掀起一股 研究非线性电路的热潮。蔡氏电路原理图非常简单,然而电路 输出动态特性却极其复杂,因而成为现代非线性电路的典范。 电子学工作者发现,早在二十世纪初,范德坡在研究三相复电 流时就已经遇到了混沌,只是当时还没有意识到混沌问题,当 今又重新引起人们研究的兴趣。20余年来,电子学工作者将其 它领域中已经研究清楚的非线性系统如洛伦茨方程、逻辑斯蒂 映射等用模拟电路予以实现,并且根据电子学电路的特点,比 较轻松地发明了一大批混沌电路。混沌电路已经形成一个庞大 的家族,使电子学电路成为非线性各学科领域中引人注目的一 个学科。
纯电阻电路用代数方程描述,由于纯电阻电路是时不变元件, 所满足的方程与时间无关,不需要列写微分方程,仅列写代数 方程就够了,故纯电阻电路是零阶电路微分方程(非微分方 程)。对于零阶电路微分方程,分为线性零阶电路微分方程与 非线性零阶电路微分方程,还分为自治零阶电路微分方程与非 自治零阶电路微分方程,两两构成四种零阶电路微分方程。
零阶电路微分方程不存在电路运动问题,ቤተ መጻሕፍቲ ባይዱ是存在电路求解问 题,这些问题研究成熟,方法有叠加原理、代文宁定理、诺顿 定理、电压源电流源等效变换方法等。自治零阶电路不会产生 新的动态特性。
2、一阶微分电路—仅含有一个储能元件的电路
电路仅有零输入响应与零状态响应问题,是研究现代电子电路 的起步电路,一般电路分析教科书中都有详细的讨论。
1990年,混沌同步电路的研究再次把非线性电路研究推向 一个高潮,这是因为它的重要意义特别是它极有可能用于保密 通信与军事目的受到重视。神经网络电路、分形编码、混沌测 量电路等为非线性电路大家庭增加了许多新成员。到现在,人 们提出了许许多多的混沌电路,各种混沌电路文献浩如烟海, 几乎每年约数千篇的论文问世,技术上也不断出现新突破。非 线性电路目前处于稳定、健康、迅速发展的时期。
