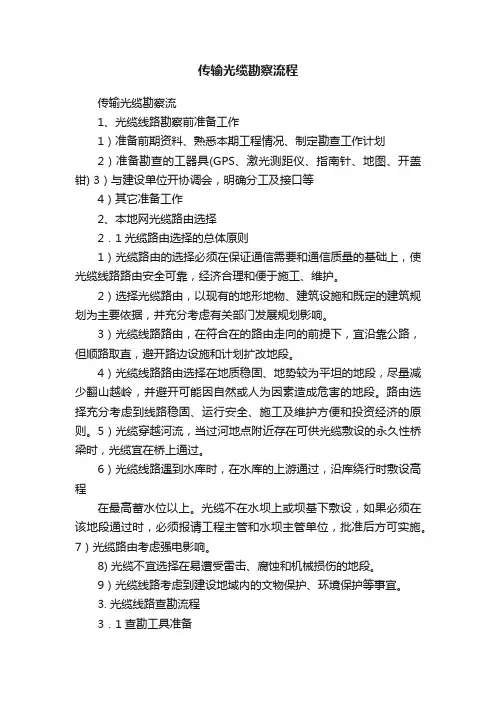

传输光缆勘察流程

传输光缆勘察流

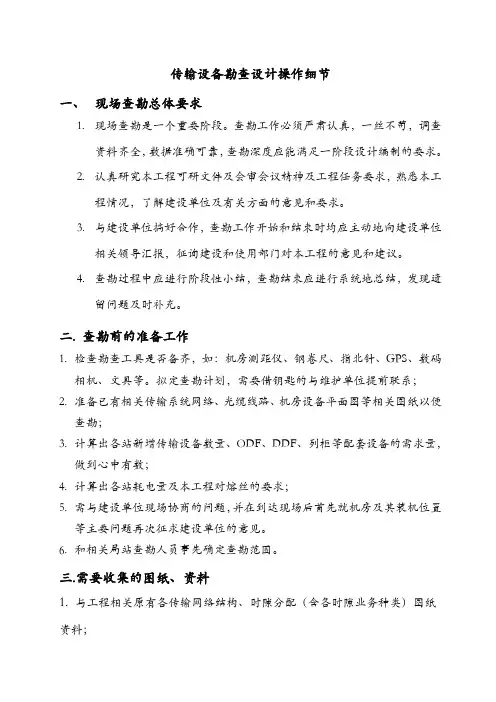

1、光缆线路勘察前准备工作

1）准备前期资料、熟悉本期工程情况、制定勘查工作计划

2）准备勘查的工器具（GPS激光测距仪、指南针、地图、开盖钳）

3）与建设单位开协调会，明确分工及接口等

4）其它准备工作

2、本地网光缆路由选择

2． 1 光缆路由选择的总体原则

1）光缆路由的选择必须在保证通信需要和通信质量的基础上，使光缆线路路由安全可靠，经济合理和便于施工、维护。

2）选择光缆路由，以现有的地形地物、建筑设施和既定的建筑规划为主要依据，并充分考虑有关部门发展规划影响。

3）光缆线路路由，在符合在的路由走向的前提下，宜沿靠公路，但顺路取直，避开路边设施和计划扩改地段。

4）光缆线路路由选择在地质稳固、地势较为平坦的地段，尽量减少翻山越岭，并避开可能因自然或人为因素造成危害的地段。路由选择充分考虑到线路稳固、运行安全、施工及维护方便和投资经济的原则。

5）光缆穿越河流，当过河地点附近存在可供光缆敷设的永久性桥梁时，光缆宜在桥上通过。

6）光缆线路遇到水库时，在水库的上游通过，沿库绕行时敷设高程在最

高蓄水位以上。光缆不在水坝上或坝基下敷设，如果必须在该地段通过时，必须报请工程主管和水坝主管单位，批准后方可实施。

7）光缆路由考虑强电影响。

8）光缆不宜选择在易遭受雷击、腐蚀和机械损伤的地段。

9）光缆线路考虑到建设地域内的文物保护、环境保护等事宜。

3. 光缆线路查勘流程

3．1 查勘工具准备

首先准备所要查勘地市以及所辖县城的地图，尽量收集各市县的电子地图；

查勘时还带上GPS以用来基站的定位、估列距离、路由自动绘

测等；

3．2 网络现状及新建方案的了解

弄清楚当前网络拓扑的现状，包括网络结构、光缆建设方式、容量，是否要改造等内容；

现有光缆路由的情况以及在网络拓扑中光纤的使用、分纤情况；现有局站、基站的的地理位置以及光缆的接入情况，包括一干、二干、城域、本地光缆的方向、芯数、终端位置、使用情况等。根据可研要求核对现有基站是否同组网的网络拓扑一致；弄清楚本期要新建的网络拓扑情况. 3．3 线路查勘流程

线路一阶段勘察主要是光缆测量工作，光缆线路测量完成的主要工作内容如下所示：

（1）勘察管道线路，勘察流程如下：

确定线路基本路由走向后, 必须用开盖钳一一撬开光缆途经的

井盖, 下到井里记录管道子孔的使用情况, 并指定本期工程

所占用的子孔. 用激光测试仪准确测量人孔间距，标注人孔间

距进位至米，每张图纸有本张管道长度合计和人孔数量合计。标

注沿靠公路的路名、公路里程和所经村镇的名称。标注指北方

向：每张图纸均标注指北方向，前后图纸的指北当一致。测量

过程中局部特殊地段（如管道过桥，光缆引上处）要仔细勘查，

确保光缆敷设的可行性和安全性。对测量过程中存在的问题（如

管道埋深不够，管道子孔已满无法满足本期工程需求, 管道塌

方或被损坏导致管道不通, 路由不安全等）要详细记录，并及

时与建设单位、管道提供单位协商解决。若涉及到利用已建的

一级光缆、二级光缆，测量时从干线光缆上的引出点位置的确

定要准确，在引出点人（手）孔或电杆上用油漆作明显标记，

并记录人孔号（或杆号）。

（2）勘察现有架空线路, 勘察流程如下

1 ／2000 施工图标注电杆间距；要求对电杆按顺序分别编号，原

则上使用原有编号，无编号的可自己编号；详细记录杆面程式、

现有光缆、吊线及抗风及防凌拉线隔装数的设置情况，拉线及架

空吊线程式，确定本期光缆架挂位置与架挂方式及采取的相防护

措施，对于需要新装吊线或加装拉线的位置及长度要准确登记，

并绘制在1／2000 施工图上。

3) 勘察新建架空线路，勘察流程如下：

1／2000施工图标注电杆间距，一般都选择7 米水泥杆为标准

杆，选择7/2.2 钢绞线为标准吊线，对7/2.6 钢绞线作拉线；测

量时，线路转角处要求准确记录转角角度，定立三点标；过公路、

河流等较大障碍时要定立三点标；一般每根新立电杆处立标桩，

并在测量现场确定每根电杆的杆高；测量时要注意记录线路沿线

的地形地貌，选取设置双方拉线及四方接线的合适位置；按照工

程沿线负荷区设置双方拉线和四方拉线；

根据新建架空线路的走向，在1/5 万地形图上标绘光缆路由草图。

1／2000 施工图标注电杆间距，每张图纸有本张架空线路长度合

计。

标注沿靠公路的路名、公路里程和所经村镇的名称。标注指北方

向。

1／2000施工图按3 号标准图绘制，并按两行线路路由上下排列4）勘察直埋光缆线路, 勘察流程如下：勘察时，每一百米钉一根标桩。百米标桩号为1、2、3、4……。百米桩号钉在路由经过的田埂等不易丢失的地方或写在路边岩石上。若为非百米处，标桩上写明位置（如累计长度）。

直埋起始点、转角点、整公里点、水线终端点、上、下公路点以

及过公路、铁路等定三角标。三角定标点利用固定物体。定标时

从测量前进方向顺时针旋转来确定标号。顺时旋转至第一点为A 标，第二点为E标，中心标为定标点。

标桩编号为# xx（km）+ xxx （m）或为# xx （km）。

标桩顶部涂红漆以使其醒目，并将其2/3打入地下，以保证不易被拔走。

现场定标数字与绘图数字一致。标桩零点为直埋测量的始点。

长途塑料管道、直埋光缆测量现场绘制草图，图面自左向

右为测量前进方向。绘图纵向比例为1:2000。

按绘图要求绘制路由及其两侧50米范围内的地形、地物和建筑设施。路由纵向（前进方向）按比例绘制，横向可根据目测距离绘，但50米外重要的目标在图上画出（如公路、铁路、河流及桥梁等），并标明其与路由间的距离。

线路穿越公路、铁路、河流和大的水塘等障碍物时，除绘制平面图外还绘制断面图，并按要求标明该处公路、铁路的里程及线路保护措施。表示方法见附图。

光缆沿公路排水沟或路肩敷设地段，在图上注明光缆上、下公路点位置，如“公路里程#xx + xxx—#xx + x XX段光缆沿公路排水沟或路肩敷设”。在图上画出公路的大致走向和光缆路由。公路上的明显目标在图上表示，如公路里程碑、桥梁、涵洞等路边重要参照物。光缆沿公路排水沟或路肩敷设时，原则上转角定标，但在弯道多、转弯急的盘山公路上可不转角定标，但光缆上公路、和离开公路地点定标且在图上标明其转角。
