常见的几种压力表简介
水压压力表规格及型号
水压压力表规格及型号
水压压力表通常根据其用途、量程、连接方式和精度等特征来规格化。
以下是一些常见的水压压力表的规格和型号信息：
1.量程：压力表的量程指的是它能够测量的压力范围。
常见的量程有0-100 PSI、0-200 PSI、0-500 PSI 等，或者以帕斯卡（Pascal）或巴（Bar）为单位。
2.连接方式：压力表连接方式包括螺纹连接、法兰连接等，以确保与管道系统的连接紧密和安全。
3.精度等级：压力表的精度级别通常以百分比或绝对压力范围表示。
例如，精度可能是±1%、±0.5%等。
4.材质：压力表通常由不锈钢、铜合金等耐腐蚀材料制成，以适应不同工作环境。
5.显示方式：一些压力表具有数字显示，而另一些则采用指针式显示。
6.防水防尘等级：部分压力表具有防水、防尘等级，适用于恶劣环境下的使用。
7.品牌和型号：压力表有许多不同的制造商和品牌，比如ASHCROFT、WIKA、Omega等，每个品牌都可能有不同的型号系列。
8.安装方式：一些压力表适用于直接安装在管道系统上，而其他则需要使用支架或附件。
当选择水压压力表时，需要考虑其用途、工作环境、所需精度以及与管道系统的兼容性。
在购买压力表时，最好参考制造商提供的规格表和说明书，以确保选择到适合特定需求的型号和规格的压力表。
压力仪表基础知识
压力仪表基础知识一、引言压力仪表是工业生产中常用的一种测量仪器，用于测量液体、气体等介质的压力。
它在工业控制、工艺监测等领域起着至关重要的作用。
本文将介绍压力仪表的基础知识，包括其分类、工作原理和常见故障及解决方法。
二、压力仪表分类压力仪表主要分为机械式压力仪表和电子式压力仪表两大类。
1. 机械式压力仪表机械式压力仪表是利用机械结构将压力转换为位移或力的大小，再通过指针或刻度盘显示压力数值。
常见的机械式压力仪表有压力表和差压表。
- 压力表：通过弹簧或膜片等机械结构将压力转换为位移，再通过指针指示压力数值。
常用于测量液体或气体的压力，广泛应用于工业生产中。
- 差压表：通过测量流体两侧的压力差来间接测量流量。
常用于管道流体的控制和监测，如液位计、流量计等。
2. 电子式压力仪表电子式压力仪表是利用压阻、电容、电感等电子元件来测量压力，并通过显示屏显示压力数值。
常见的电子式压力仪表有压阻式压力传感器和压电式压力传感器。
- 压阻式压力传感器：利用压阻效应来测量压力，将电阻值的变化转换为电压信号。
具有高精度、高稳定性等优点，广泛应用于工业自动化控制领域。
- 压电式压力传感器：利用压电效应来测量压力，将压力转换为电荷量或电压信号。
具有灵敏度高、响应速度快等优点，常用于高精度的压力测量。
三、压力仪表工作原理压力仪表的工作原理根据不同的类型有所差异。
以压力表为例，其工作原理如下：1. 机械式压力仪表工作原理机械式压力仪表通过压力作用于弹簧或膜片等机械结构，使其发生位移或变形。
位移或变形转化为指针的旋转或刻度盘的变化，从而显示压力数值。
2. 电子式压力仪表工作原理电子式压力仪表通过压阻式或压电式压力传感器测量压力，并将压力转换为电阻值或电荷量。
然后，通过电路处理和放大，将压力信号转换为与压力成正比的电压或电流信号。
最后，通过显示屏显示压力数值。
四、常见故障及解决方法压力仪表在使用过程中可能会出现一些故障，常见故障及解决方法如下：1. 压力读数不准确：可能是由于压力仪表的零点偏移或量程漂移引起的。

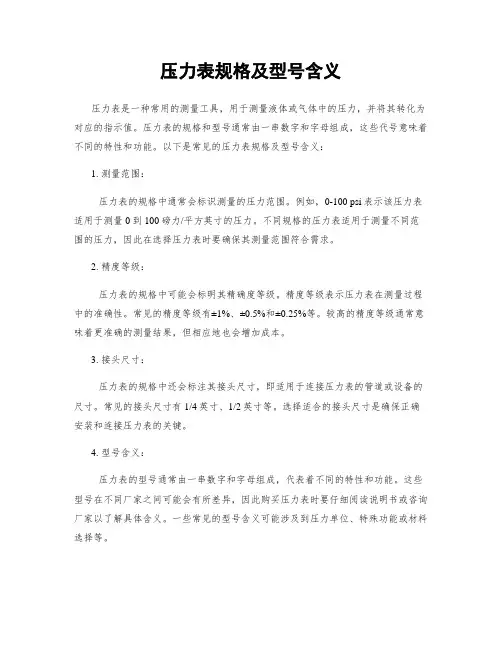

压力表规格及型号含义
压力表规格及型号含义压力表是一种常用的测量工具，用于测量液体或气体中的压力，并将其转化为对应的指示值。
压力表的规格和型号通常由一串数字和字母组成，这些代号意味着不同的特性和功能。
以下是常见的压力表规格及型号含义：1. 测量范围：压力表的规格中通常会标识测量的压力范围。
例如，0-100 psi表示该压力表适用于测量0到100磅力/平方英寸的压力。
不同规格的压力表适用于测量不同范围的压力，因此在选择压力表时要确保其测量范围符合需求。
2. 精度等级：压力表的规格中可能会标明其精确度等级。
精度等级表示压力表在测量过程中的准确性。
常见的精度等级有±1%、±0.5%和±0.25%等。
较高的精度等级通常意味着更准确的测量结果，但相应地也会增加成本。
3. 接头尺寸：压力表的规格中还会标注其接头尺寸，即适用于连接压力表的管道或设备的尺寸。
常见的接头尺寸有1/4英寸、1/2英寸等。
选择适合的接头尺寸是确保正确安装和连接压力表的关键。
4. 型号含义：压力表的型号通常由一串数字和字母组成，代表着不同的特性和功能。
这些型号在不同厂家之间可能会有所差异，因此购买压力表时要仔细阅读说明书或咨询厂家以了解具体含义。
一些常见的型号含义可能涉及到压力单位、特殊功能或材料选择等。
总结起来，压力表的规格和型号含义对于选择正确的压力表非常重要。
需要注意的是，不同的压力表适用于不同的应用场景和压力范围，因此在选择时要根据具体需求进行合理搭配。
在购买压力表时，了解型号含义和规格参数，确保选购到适合的压力表，这样才能满足实际测量需求。
压力表的规格型号
压力表的规格型号1. 引言压力表是一种用于测量液体或气体压力的仪器，广泛应用于工业、实验室和家居等环境中。
压力表的规格型号是描述压力表具体特性的重要指标，包括量程范围、精度等参数。
本文将介绍压力表的规格型号及其相关知识。
2. 压力表的规格型号说明2.1 量程范围量程范围是指压力表可以测量的最小和最大压力范围。
常见的量程范围包括：0-100psi，0-500psi，0-1000psi等。
量程范围的选择应根据实际应用场景的需求来确定。
2.2 精度精度是指压力表的测量结果与实际压力值之间的误差。
通常用百分比或百分比加未知数字来表示，例如1%FS或±0.5%FS。
FS是满量程的意思。
要注意的是，压力表的精度并不是固定不变的，它可能随着使用时间的增长而逐渐降低。
2.3 输出信号类型压力表的输出信号类型包括模拟信号和数字信号。
模拟信号是指通过电阻、电压或电流等方式进行传输的信号，常见的输出信号类型有4-20mA、0-5V和0-10V 等。
数字信号则是通过数字接口进行传输的信号，如RS485和Modbus等。
2.4 工作温度范围工作温度范围是指压力表能够正常工作的环境温度范围。
对于某些特殊应用场景，如高温或低温环境，需要选择适合的压力表型号以确保其正常运行。
2.5 安装方式安装方式是指压力表的安装方式，常见的安装方式有直接安装、后连接安装和法兰安装等。
选择合适的安装方式可以方便安装和维护。
2.6 防护等级防护等级是指压力表的外壳对固体颗粒和液体进入的防护能力。
常见的防护等级包括IP65、IP67等。
选择合适的防护等级可以确保压力表在恶劣环境下的正常工作。
3. 压力表的型号选择在选择压力表的型号时，需要综合考虑实际应用场景的需求和压力表的规格型号。
以下是一些常见的压力表型号的推荐：•A型压力表：量程范围0-100psi，精度1%FS，模拟信号输出，工作温度范围-20℃~60℃，直接安装方式，防护等级IP65。
常见九大压力仪表工作原理、选型、安装注意事项
常见九大压力仪表工作原理、选型、安装注意事项一、常见九大压力仪表工作原理1、液柱式压力计2、活塞式压力计活塞式压力计是基于静压平衡的原理工作的，一般有单活塞和双活塞两种。
活塞压力计根据其精度分为一等、二等、三等，精度等级误差分别为0.02级，0.05级，0.2级。
活塞的有效面积一般取1cm2、0.5cm2或0.1cm2。
传压介质常用的有变压器油和蓖麻油。
3、弹性式压力计弹性式压力计有弹簧管式、膜片式、膜盒式和波纹管式等；工业上常用的弹性测压元件有弹簧管、波纹管及膜片三类。
弹性式压力计是根据弹性元件的变形和所受压力成比例的原理来工作的。
当作用于弹性元件上的被测压力越大时，弹性元件的变形也越大。
常用的弹性式压力表有弹簧管式压力表、膜片式压力表、波纹管式压力表，其中弹簧管式压力运用最广。
弹性元件的钢度就是指弹性元件变形的难易程度。
钢度大的弹簧管受压变形后形变小。
用不锈钢、合金钢制作的钢度大，一般用来测量大于20MPa以上压力；磷铜、黄铜制作的钢度小，一般测量小于20MPa以下的压力。
弹簧压力表一般由弹簧管、连接杆、扇形齿轮、游丝、指针和刻度盘等几部分组成。
弹簧管压力表中弹簧管都是由一根弯成270°圆弧状、截面呈椭圆形的金属管制成。
因为椭圆形截面在介质压力的作用下将趋向圆形，使弯成圆弧形的弹簧管随之产生向外挺直扩张的变形，使弹簧管的自由端产生位移，并通过连接带动扇形齿轮进行放大，带动指针转动，指针转动的角度和压力程线性关系，这样就通过刻度盘读出被测压力的大小。
游丝的作用是产生一个反作用力。
膜片式压力表一般由测量膜片、传动系统、指示系统和表壳接头几部分组成。
4、电远传式压力表。
压力表规格及型号尺寸
压力表规格及型号尺寸压力表是生产过程中非常重要的测量仪器，其用途也十分广泛。
压力表的规格和型号尺寸是提供高精度测量的标准。
压力表一般分三大类：液体压力表、气体压力表和混合压力表。
每种压力表都有不同的特定规格和型号，以及特殊应用场景。
液体压力表是用来测量各种液体流速、压强和物理性质的表。
它是由一个液体容器、一个带有可调节螺纹的把手和一个安装在容器内部的压力计组成的小装置。
液体压力表通常有三种精度，分别为高精度、中精度和低精度，有针型表、柱塞表、管式表、变送器表和电子表等多种类型。
气体压力表一般用于测量液体和气体的压力和流量，也称为“积分压力表”。
它由压力计、安装螺纹的把手和安装在容器内的一个气体微调装置组成。
气体压力表的精度主要有高精度、中精度和低精度，有液体式压力表、气体式压力表、油压式压力表和涡轮式压力表等多种型号。
混合压力表用于同时测量液体和气体的压力，常用于高温或高压环境中。
它通常由压力计或变送器、安装螺纹和安装在容器内的一个半导体微调装置组成。
混合压力表的精度也能达到高精度、中精度和低精度，有半导体传感器表、电磁流量表、温度压力表等多种型号。
压力表常见的型号尺寸主要指表壳、表杆和表面材料的大小。
表壳尺寸可以根据用户需求定制，一般表壳尺寸在3mm-200mm之间；表杆尺寸一般为1.8mm-6mm；表面材料一般有碳钢、不锈钢、铝合金等，其尺寸可以定制成各种大小。
以上就是关于压力表规格及型号尺寸的介绍，它们为提供高精度测量提供了标准，对于保证生产过程中的精准度至关重要。
由于压力表的规格尺寸各不相同，所以在实际生产的过程中，要根据不同的工作场景，选择合适的压力表，以达到最佳的测量效果。
压力表
压力表专题目录1.压力表的分类、其它名称及用途2.弹性压力计的工作原理及特点3.弹性元件分类4.膜片压力表的工作原理5.弹簧管压力表的工作原理6.压力表结构型式示意图7.压力表技术参数，安装方式8.压力表的选型方式9.压力表安装原则、检定周期及规格表示压力表的分类、其它名称及用途一、压力表的分类：测量压力或真空度的仪表很多，按照其转换原理的不同，大致可分为四类。
1、液柱式压力计：他根据流体静力学原理，将被测压力转换成液柱高度进行测量的，按其结构形式的不同，有U形管压力计、单管压力计等。
这类压力计结构简单、使用方便，但其准确度受工作液的毛细管作用，密度及视差等因素的影响，测量范围较窄，一般用来测量较低压力、真空度或压力差。
2、弹性式压力计：它是将被测压力转换成弹性元件变形的位移进行测量的，例如弹簧管压力计及模式压力计等。
3、电气式压力计：它是通过机械和电气元件将被测压力转换成电量（如电压、电流、频率等）来进行测量的仪表，例如各种压力传感器和压力变送器。
4、活塞式压力计：它是根据水压机液体传送压力的原理，将被测压力转换成活塞上所加平衡砝码的质量来进行测量的。
它的测量准确度很高，允许误差可小到0.05%~0.02%。
但结构较复杂，价格较贵。
一般作为标准压力测量仪表，来检验其他类型的压力计。
二、压力表其它名称：压力表又称为，压力计、压强计。
三、压力表用途：测量机器、设备或容器内的水、蒸汽、压缩空气及其他中性液体或气体的压力。
弹性压力计的工作原理及特点弹性式压力计是利用各种形式的弹性元件，在被测介质压力的作用下，使弹性元件受压后产生弹性形变的原理而制成的测量仪表。
特点：结构简单、使用可靠、读数清晰、牢固可靠，价格低廉、测量范围宽以及有足够的精度等特点。
在工业上是应用最为广泛的一种测压仪表。
弹性元件分类一、弹性元件定义：弹性元件是一种简易可靠的测压敏感元件。
弹性元件在弹性限度内受压后产生变形，变形的大小与被测压力成正比。
各种压力表介绍
三、机械电气式压力表
霍尔传感器压力表 利用霍尔效应 霍尔效应将弹性元件的位移转 工作原理 ：利用霍尔效应将弹性元件的位移转 换为电压信号， 换为电压信号，然后利用电气仪表对电压信 号进行测量。 号进行测量。 霍尔效应： 霍尔效应： VH = K H ⋅ I ⋅ B
2011-4-13
三、机械电气式压力表
一、液柱式压力计 工作原理 工作液的液柱高度 液柱高度所产生的压力与被测 工作液的液柱高度所产生的压力与被测 压力相平衡。 压力相平衡。 特点 结构简单、价格低廉，且测量精度较高； 结构简单、价格低廉，且测量精度较高； 缺点是玻璃管易破碎，体积偏大， 缺点是玻璃管易破碎，体积偏大，读数不方 便。
2011-4-13
2011-4-13
α
缓变压力测量
二、弹性压力计 工作原理 弹性元件受压后产生的弹性变形。 弹性元件受压后产生的弹性变形。 常用的弹性元件 弹簧管、金属薄膜和波纹管。 弹簧管、金属薄膜和波纹管。
2011-4-13
二、弹性压力计
弹簧管式压力表 工作原理 ：利用弹性元件弹性变形产生的弹力 与被测压力产生的力相平衡， 与被测压力产生的力相平衡，通过测量其弹 性元件的弹性变形量来测量压力。 性元件的弹性变形量来测量压力。
一、液柱式压力计
U形管压力计 形管压力计 ∆p≈ρ0gh 工作液面高度差； 式中 h——工作液面高度差； 工作液面高度差 g——重力加速度。 重力加速度。 重力加速度 工作液 ：水、水银 、酒精或苯。 酒精或苯。 测压范围：最大不超过0.2MPa。 测压范围：最大不超过 。
2011-4-13
一、液柱式压力计
h = l sin α
一、液柱式压力计
斜管微压计
2011-4-13
压力表的类型图示介绍ppt-课件
普通压力表
• 普通压力表属于就地指示型压力表，就地 显示压力的大小，不带远程传送显示、调 节功能。
耐震压力表
• 耐震压力表具有良好的抗振性 能，特别适用于有机械振动和介 质脉动的工作环境。耐震压力表 可测量 无爆炸危险、无结晶体、 不凝固以及对铜合金不起腐蚀作 用的液体、气体、蒸汽等介质的 压力或真空。
（A型B型），在使用中 读数更清晰精确。
气压表
用于测量气体压力
真空压力表
• 真空压力表 以大气压力为基准,用于测量小 于大气压力的 仪表。
压力真空表
精压高（用密力静A的型压 表 液B力的差体型表指压、）的针表气，测和在体在压设石、使弹定化蒸用性针、汽中元上电等件分力介经别等质特装企的殊有业工触的艺头差处，压理使测，用量使时，精首主密先要压将用力上在表限如性和离能心稳定
真精（不机防空密A凝、止型压 固 沉B力以缩淀型表及机物）的对润积以，测铜滑聚大在压合系且气使弹金统易压用性不及清力中元起洗为件腐基经蚀准特作,用殊于工测艺量处小理于，大使气精压密力压的力表性能稳定
隔膜压力表
隔膜压力表适用于测量强腐蚀、高温、高 粘度、易结晶、易凝固、 有固体浮游物的介质压力 以及必须避免测量介质直 接进入通用型压力仪表和 防止沉淀物积聚且易清洗 的场合。
记忆型压力表
记忆型压力表与其它压力表相比多一个记忆 装置，他可以将测量的 数值记录下来，方便观 察。
精密压力表
• 精密压力表的测压弹性元件经特殊工艺处理 ，使精密压力表性能稳定 可靠，与高精度的传 动机构配套调试后， 能确保精确的指示精 度。精密压力表在标 度线下设置有镜面环
电节点压力表
• 压力表的指针和设定针上分别装有触头， 使用时首先将上限和 下限设定值时，指针 上的触头与上、下限 设定针上的触头相连 触，通过电气线路使 指示灯发出报警信号
压力表abc分类标准
压力表abc分类标准
压力表abc分类标准主要是指根据压力表的测量精度、可靠性和使用范围等因素，将压力表分为三个不同等级，分别为A类、B类和C类。
A类压力表是指测量精度高、可靠性强的压力表，适用于精密测量和高要求的场合。
该类压力表的测量误差在0.1%以下，使用寿命在5年以上。
B类压力表是指测量精度较高、可靠性较强的压力表，适用于一般测量和常规要求的场合。
该类压力表的测量误差在0.25%以下，使用寿命在3年以上。
C类压力表是指测量精度一般、可靠性较低的压力表，适用于简单测量和低要求的场合。
该类压力表的测量误差在0.6%以下，使用寿命在1年以上。
在选择压力表时，需要根据实际需求选择不同等级的压力表，以确保测量精度和可靠性符合要求，并提高工作效率和安全性。
- 1 -。
压力表型号解析
压力表型号解析压力表型号解析根据国家压力表型号说明标准，以拼音首字母为代号表示，具体的代号含义每个厂家有可能不同。
压力表型号解析1.广顺仪表压力表型号说明：Ｙ表示压力表Ｚ表示真空、阻尼、远传Ｂ表示防爆、标准Ｊ表示精密、矩形、记忆Ａ表示氨用表Ｘ表示信号、电接点ＸＣ表示磁助电接点Ｐ表示膜片Ｅ表示膜盒Ｆ表示防腐Ｎ表示耐震Ｔ表示弹簧管、特种Ｂ表示不锈钢O表示氧气W表示高温压力表型号解析2.广顺仪表压力表型号连接方式说明：ML表示螺纹式隔膜MF表示法兰式隔膜MN表示螺母式隔膜MZ表示螺栓式隔膜MC表示卫生型隔膜SR表示散热器RL表示软管HC表示哈氏合金F46表示四氟TA表示胆片压力表型号解析3.广顺仪表压力表型号表面直径说明：50mm，60mm，63mm，75mm，100mm，150mm，200mm，200mm压力表型号解析4.广顺仪表压力表型号安装方说明：Z表示轴向ZT表示轴向带后边T表示径向带后边ZQ表示轴向带前边Ⅰ型表示径向Ⅱ型表示轴向Ⅲ型表示轴向带边Ⅳ型径向带后边压力表型号解析5.广顺仪表常用压力表型号说明：表面直径100mm(径向)耐震压力表型号说明：YN-100表面直径100mm轴向(无边)耐震压力表型号说明：YN-100Z表面直径100mm轴向带边耐震压力表型号说明：YN-100ZT表面直径100mm不锈钢压力表型号说明：Y-100BF表面直径100mm耐震不锈钢压力表型号说明：YN-100BF表面直径100mm轴向带边不锈钢压力表型号说明：Y-100BF/ZT 表面直径100mm轴向带边不锈钢耐震压力表型号说明：YN-100BF/ZT表面直径100mm径向带后边不锈钢耐震压力表型号说明：YN-100BF/T表面直径100mm磁助电接点压力表型号说明：YXC-100表面直径100mm耐震电接点压力表型号说明：YNXC-100表面直径100mm轴向带边耐震电接点压力表型号说明：YNXC-100ZT表面直径100mm不锈钢耐震电接点压力表型号说明：YNXC-100BF表面直径100mm轴向带边不锈钢耐震电接点压力表型号说明：YNXC-100BF/ZT表面直径100mm膜片压力表型号说明：YTP-100表面直径100mm高温压力表型号说明：YTW-100表面直径100mm氨用压力表型号说明：YA-100表面直径100mm真空压力表型号说明：YZ-100表面直径100mm氢气压力表型号说明：YH-100表面直径100mm乙炔压力表型号说明：YY-100表面直径100mm氧气压力表型号说明：YO-100表面直径100mm远传压力表型号说明：YTT-100表面直径100mm耐震电阻远传压力表型号说明：YNTZ-100表面直径100mm不锈钢耐震螺纹式隔膜压力表型号说明：YN-100BF/ML表面直径100mm不锈钢耐震螺纹式隔膜压力表型号说明：YN-100BF/ML/HC(加哈氏合金)表面直径100mm不锈钢法兰式隔膜压力表型号说明：Y-100BF/MF表面直径100mm电接点法兰式隔膜压力表型号说明：YXC-100/MF表面直径100mm卫生型隔膜压力表型号说明：Y-100/MC。
压力表的分类及技术参数
压力表的分类及技术参数一、Y系列压力表1、Y系列一般压力表、压力真空表、真空表该系列压力表广泛应用于管道及容器中测量无爆炸危险、无结晶体、不凝固及对合金不起腐蚀作用的液体、气体、蒸汽等介质的压力大小。
具有体积小，性能安全可靠，显示清晰等优点。
●选型表名称型号测量范围（MPa）精度压力表Y-40 1.5；2.5Y-60 1.5；2.5Y-100 1.0；1.5Y-150 1.0；1.5Y-200 1.0；1.5真空表Z-40 -0.1～0； 1.5；2.5Z-60 1.5；2.5Z-100 1.0；1.5Z-150 1.0；1.5Z-200 1.0；1.5压力真空表YZ-40 -0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4； 1.5；2.5YZ-60 1.5；2.5YZ-100 1.0；1.5YZ-150 1.0；1.5YZ-200 1.0；1.5使用环境条件温度-40～70℃；相对温度≤85%2、Y系列不锈钢压力表该系列压力表的零件采用耐腐蚀的不锈钢及耐腐蚀的合金材料制成，使仪表具有良好的耐腐蚀性能，可广泛应用于石油、化工、冶金、矿山、机械、电力及食品行业。
直接测量不结晶体，但有腐蚀性的气体、液体的压力。
●技术参数公称直径：Ф100结构形式：径向直接安装式接头螺纹：M20×1.5精度等级：1.5；2.5测量量范围：-0.1～0MPa；-0.1～0.15至-0.1～2.4MPa；0～0.1至0～60MPa耐振等级：YBF为V.H.3；YBFN为V.H.4材料：0Cr18Ni9Ti、1Cr18Ni9Ti、316L●规格示意名称型号公称直径测量范围（MPa）接头螺纹精度等级耐振等级YBF 100 -0.1～0；-0.1～0.15；-0.1～2.4；0～0.1；0～60；M20×1.5 1.5；2.5 V.H.3不锈钢耐振压力表YBFN 100 -0.1～0；-0.1～0.15；-0.1～2.4；0～0.1；0～60；M20×1.5 1.5；2.5 V.H.4二、YTN系列耐震压力表耐震压力表适用于环境剧烈振动场所，可耐受介质的脉动，冲击及突然卸荷，仪表指示稳定清晰。
压力表资料大全
压力表资料大全用途：不锈钢压力表广泛应用于石油、化工、化纤、冶金、电站、食品等工业部门对耐腐蚀、耐高温要求较高的工艺流程中测量各种流体介质的压力。
原理：外表由导压系统（包括接头、弹簧管、限流螺钉等）、齿轮传动结构、示数装置（指针与度盘）和外壳（包括表壳、表盖、表玻璃等）所组成。
外壳为气密型结构，能有效的爱护内部机件免受环境和污垢侵入。
关于在外壳内充液（一样为硅油或者甘油）的外表，能够抗工作环境振动较剧和较少介质压力的脉动阻碍。
要紧技术指标：适用环境温度；-25～100℃（外壳内冲液） -40～150℃（外壳内不冲液）温度阻碍：不大于0.4%/10℃(使用温度偏离20±5℃)抗工作环境震动；V.H.4级（外壳内冲液） V.H.3级（外壳内不冲液）外壳防护等级：IP64重量：0.4KG （Y-60B） 0.5KG（Y-100B） 1.0KG（Y-150B）周密压力表用途：周密压力表要紧用来校验工业用一般压力表，周密压力表也可在工艺现场精确的测量对铜合金和合金结构钢等材质无腐蚀性、非结晶、非凝固介质的压力。
结构原理：周密压力表由测压系统、传动机构、指示装置和外壳组成。
周密压力表的测压弹性元件经专门工艺处理，使周密压力表性能稳固可靠，与高精度的传动机构配套调试后，能确保精确的指示精度。
周密压力表的工作原理是：当被测介质的压力作用于弹性元件后，使其产生弹性变形—位移，经拉杆带动传动机构放大，由指示装置指示被测压力。
周密压力表按精度分为:0.25%,0.4%技术参数：○周密压力表测量范畴、精确度等级及特点型号弹簧管材料测量范畴MPa 精确度等级结构特点YB-150A 锡磷青铜铬钒钢 0-0.1;0-0.16;0-O.25 ;0-0.4;0-0.6;0-1;0-1.6;0-2.5;0-4;0-6;0-10; 0-16;0-25;0-40;0-60 0.4 镜面 YB-150B 0.25 镜面调零○周密压力表使用环境条件：5～40℃，相对湿度不大于80%，且环境震动和压力源的波动对外表的精确读数无阻碍。
压力表规格及型号尺寸
压力表规格及型号尺寸今天，许多工厂和企业都要求安装压力表来检测压力值。
压力表的类型繁多，规格也各不相同，因此，选择合适的压力表非常重要。
首先，我们要了解压力表的类型及型号，其次了解不同型号的尺寸。
压力表主要分为指针式和电子式两类。
指针式压力表采用指针结合刻度盘来显示压力值，电子式压力表则采用显示屏幕来显示。
指针式压力表又分为静态和动态两类，静态型压力表适用于不变的静态压力介质，动态型适用于变化的动态压力介质。
指针式压力表的型号有：压力表D-TYPE、压力表M-TYPE、压力表N-TYPE、压力表R-TYPE、压力表RS-TYPE、压力表T-TYPE、压力表W-TYPE等，它们的最大压力值和可显示范围是不同的。
压力表D-TYPE具有最大设定值为400巴，0.4至420巴可显示范围及±0.4到±4.2巴可调节范围，外形尺寸为φ48×90mm，重量为0.25kg；压力表M-TYPE具有最大设定值为8,000巴，0.4至420巴可显示范围及±0.4到±42.0巴可调节范围，外形尺寸为φ66×110mm，重量为0.45kg；压力表N-TYPE具有最大设定值为32,000巴，0.4至420巴可显示范围及±0.4到±420.0巴可调节范围，外形尺寸为φ88×128mm，重量为1.15kg；压力表R-TYPE具有最大设定值为32,000巴，2.5至3,490巴可显示范围及±2.5到±3490.0巴可调节范围，外形尺寸为φ100×140mm，重量为1.3kg；压力表RS-TYPE具有最大设定值为50,000巴，2.5至3,490巴可显示范围及±2.5到±3490.0巴可调节范围，外形尺寸为φ120×160mm，重量为2.4kg；压力表T-TYPE具有最大设定值为100,000巴，2.5至3,490巴可显示范围及±2.5到±3490.0巴可调节范围，外形尺寸为φ140×180mm，重量为3.5kg；压力表W-TYPE具有最大设定值为100,000巴，4.0至4,800巴可显示范围及±4.0到±4800.0巴可调节范围，外形尺寸为φ160×200mm，重量为5.5kg；电子式压力表具有紧凑的设计，使用方便，有数字显示屏幕显示压力值，也可以通过与计算机系统联接，对压力介质持续监测。
压力表基础知识
压力表基础知识一、分类1.普通指针指示型、数字型；接点型、远传型；耐振型、抗震型；隔膜型、耐腐蚀型。
2.表盘公称直径：Φ40mm、Φ50mm、Φ60mm、Φ75mm、Φ100mm、Φ150mm、Φ200mm、Φ250mm。
其中我厂绝大部分是150mm，部分锅炉汽包强检型为Φ200mm。
3.安装方式：径向、轴向、带边。
其中经常见到的径向型，汽机现场压力表盘柜为轴向带边型。
轴向即压力表螺纹接头和表盘垂直。
4.压力表精度：分为4级、2.5级、1.6级、1级、0.4级、0.25级、0.16级、0.1级等。
精度等级一般应在其度盘上进行标识，其标识也有相应规定，如“①”表示其精度等级是1级。
对于一些精度等级很低的压力表，如4级下的，还有一些并不需要测量其准确的压力值，只需要指示出压力范围的，如灭火器上的压力表，则可以不标识精度等级。
二、压力表选用1.普通压力表的弹簧管多采用铜合金(高压的采用合金钢)，而氨用压力表弹簧管的材料却都采用碳钢（或者不锈钢），不允许采用铜合金。
因为氨与铜产生化学反应，会爆炸，所以普通压力表不能用于氨压力测量。
2.氧气压力表与普通压力表在结构和材质方面可以完全一样，只是氧用压力表必须禁油。
因为油进人氧气系统易引起爆炸。
所用氧气压力表在校验时，不能像普通压力表那样采用油作为工作介质，并且氧气压力表在存放中要严格避免接触油污。
如果必须采用现有的带油污的压力表测量氧气压力时，使用前必须用四氯化碳反复清洗，认真检查直到无油污时为止。
3.接头螺纹：M10X1；M14X1.5；M20X1.5。
常见螺纹接口为M20*1.5。
4.隔膜压力表：a根据不同的用途，应明确弹簧管内的灌充液（硅油、甘油、食用油、氟油等）b根据被测介质的腐蚀情况，应明确膜片的材质（如SUS316、钽片、钛片、蒙乃尔合金、哈氏合金、镀膜等）c如是法兰连接，应明确法兰的执行标准、尺寸、材质等耐震压力表：应明确表壳内的减振液（硅油、甘油等）防腐压力表：应根据被测介质的腐蚀性或工作环境的腐蚀性，明确接头、弹簧管和表壳等的材质。
真空压力表规格型号
真空压力表规格型号
真空压力表是一种测量低压力的仪器，广泛应用于各种工业领域。
不同规格型号的真空压力表适用于不同的应用场景，如医疗、航空航天、化工、电子等领域。
以下是常见的真空压力表规格型号：
1. 差压式真空压力表：适用于测量低压差，常见的型号有
0-10kPa、0-50kPa、0-100kPa等。
2. 绝对压力式真空压力表：适用于测量低于大气压的真空度，
常见的型号有0-100kPa、0-1MPa等。
3. 磁力感应式真空压力表：适用于测量低压力，具有高精度、
稳定性好的特点，常见的型号有0-100kPa、0-1MPa等。
4. 鼓泡式真空压力表：适用于测量低真空度，常见的型号有
0-10kPa、0-50kPa等。
5. 电容式真空压力表：适用于测量微小变化的低压力，具有高
灵敏度、高精度的特点，常见的型号有0-1kPa、0-100kPa等。
在选购真空压力表时，需要根据具体的应用场景选择合适的规格型号，以确保测量结果的准确可靠。
- 1 -。
多种压力表
多种压力表压力表是测量液体或气体压力的仪器。
在工业、机械、汽车等领域中，压力表是一种广泛使用的工具。
不同的应用场景需要不同的压力表，因此市面上有各种类型的压力表。
下面介绍一些常见的压力表类型及其特点。
1.机械式压力表机械式压力表是一种使用弹簧原理的压力测量仪器。
当被测压力作用在弹性元件上时，弹性元件就会发生形变，这个形变将会通过弹性元件和指针的连接杆机械转换成指针的运动，由此显示压力。
机械式压力表结构简单，可靠性高，具有较高的精度。
机械式压力表适用于测量气体或低粘度液体的压力，通常可以承受高达1000 bar的压力。
不过，机械式压力表的精度受到温度、湿度、震动等外部因素的影响。
2.数字式压力表数字式压力表采用压敏电阻传感器，将压力转化成电信号，再由处理器解码成数字显示。
数字式压力表具有高精度、数字化显示、自动归零等特点。
数字式压力表还可以存储最大值和最小值，方便后续处理。
数字式压力表适用于焊接、加热、空调、制冷以及通气系统等领域的压力测试。
数字式压力表广泛运用于能源、化工、石化、航空、船舶等领域。
3.液晶显示式压力表液晶显示式压力表是一种使用液晶显示屏显示压力的压力测量仪器。
液晶显示式压力表可以同时显式峰值和在指定的可控的采样时间内平均值，还可以显示温度、时间、电池电量、零点等。
液晶显示式压力表采用电池供电，使用方便。
液晶显示式压力表广泛适用于液体和气体的压力测试，如油气、化工、机械、变压器、以及汽车等领域。
4.差压式压力表差压式压力表是一种测量差压的压力表。
差压式压力表是一种通过测量两个位置的压力差来间接测量流量、液位等参数的压力测量仪器。
差压式压力表可以在计算中自动补偿过程中发生的温度和压力变化，从而大大提高了其精度。
差压式压力表是一种多功能测量仪器，适用于空气、燃气、液体的压力、流量、液位的测试。
差压式压力表在医疗、环保、矿山、建筑等领域的压力测试中有广泛的应用。
总体而言，压力表在现代工业生产中扮演着不可替代的角色，不同的应用场景需要不同类型的压力表。
工业常用压力表介绍
如普通压力表的弹簧管多采用铜合 金（高压的采用合金钢），而氨用压力 表弹簧管的材料却都采用碳钢（或者不 锈钢），不允许采用铜合金。因为氨与 铜产生化学反应会发生爆炸，所以普通 压力表不能用于氨的压力测量。
ppt课件
（2）测量范围的确定。
在选择压力表量程时，必须根据被测 压力的大小和压力变化的快慢，留有足够 的余地。
ppt课件
1.4.3指示机构 包括指针、刻度盘等，
其作用是指示被测压力的 数值。
1.4.4表壳 包括壳座、盖圈、表玻
璃等。它的作用是固定和 保护表内各种部件。
ppt课件
1.5几种常用的压力表介绍
1.5.1普通压力表
普通压力表属于就地指 示型压力表，就地显示压 力的大小，不带远程传送 显示、调节功能。测量精 确度等级一般为1.0,、1.6、 2.5、4.0等。
ppt课件
1.5.3隔膜压力表
隔膜压力表采用间接测 量结构，隔膜在被测介质压 力P的作用下产生变形，压 缩压力表测压系统的密封液， 使其形成P－△P（隔膜刚性 足够小，△P可忽略）的压 力，传导至压力表，显示被 测介质压力值。
适用于测量粘度大、易 结晶、腐蚀性大、温度较高 的液体、气体或颗粒状固体 介质的压力。
ppt课件
通常，电接点压力表与相应的电气器 件如继电器及接触器等配套使用，即可对 被测压力的各种气体及液体介质实现自动 控制和发信报警的目的。
ppt课件
1.5.5不锈钢压力表
不锈钢压力表具有较 强的防被测介质腐蚀和抗 环境腐蚀的能力。
分为常规不锈钢压力 表和全不锈钢压力表，常 规不锈钢压力表主要用来 测量具有腐蚀性的介质压 力。全不锈钢压力表用于 测量具有腐蚀性成分的环 境中测量具有腐蚀性介质 的压力。
数显压力表都有哪些分类
数显压力表都有哪些分类数显压力表作为现代工业生产和海洋工程等领域中必不可少的仪表之一，被广泛使用。
它的分类方式主要有以下几种：按量程分类根据压力表量程的不同，可以将数显压力表分为以下两类：低压数显压力表低压数显压力表的压力范围一般在0-1 MPa之间，其在计量低压气体和液体方面应用广泛。
常见的低压数显压力表有0-0.1 MPa、0-0.25 MPa、0-0.4 MPa、0-0.6 MPa、0-1 MPa等。
高压数显压力表高压数显压力表通常用于测量高压气体和液体，在工业制造、建筑和船舶等领域得到广泛应用。
高压数显压力表的压力范围一般在0-100 MPa之间，常见的高压数显压力表有0-10 MPa、0-20 MPa、0-30 MPa、0-60 MPa、0-100 MPa等。
按精度分类除了按照量程分类之外，还可以按照数显压力表的精度来进行分类。
一级数显压力表一级数显压力表除了具备普通压力表的测量功能外，还具备高精度、高可靠性的性能。
其精度通常可以达到0.25%或更高。
二级数显压力表二级数显压力表的精度相对较低，一般为0.5%或更高。
但是由于其价格较低，因此在许多工业生产领域中被广泛使用。
按显示方式分类数显压力表可以按照显示方式进行分类，主要有以下两类：数字显示数显压力表数字显示数显压力表是采用数字显示器来显示数据的压力表，其价格相对较高，但是读数精度高、易于读取。
因此在对测量精度要求较高的领域中得到广泛应用。
图形显示数显压力表图形显示数显压力表是采用LCD屏幕来显示一个可见的图形，其价格相对较低，但是读数精度较低。
因此在对测量精度要求不高的领域中得到广泛应用。
综上所述，数显压力表的分类方式有很多。
如果想要购买数显压力表，在选择时可以根据具体需要来进行选择，以便获得最好的使用体验。
压力表的识别方法
压力表的识别方法压力表是一种用来测量管道或容器中液体或气体压力的仪器。
在工业领域中，压力表得到广泛应用。
但是，由于市场上存在各种压力表品牌和类型，如果不熟悉这些品牌和类型，就很难正确识别一款压力表。
因此，在对压力表进行选择和应用时，需要掌握一些可靠的识别方法。
1. 了解压力表类型压力表根据引压元件不同，可以分为弹簧管式、机械式、电子式、微差式、半导体式和石英测压式等。
其中，弹簧管式和机械式是常见的两种类型。
弹簧管式压力表是根据弹性原理进行测压的，通过把压力转变成对弹性元件的弯曲来实现对压力的测量。
机械式压力表是利用机械原理来测量压力，常用的是钢板弯曲、摆杆、齿轮和螺旋机构等。
2. 根据量程和精度进行判断根据压力表的量程和精度，也可以判断它的类型。
在量程相同的情况下，弹簧管式压力表的测量精度要比机械式压力表高。
因此，如果要求测量精度较高，可以选择弹簧管式压力表。
而机械式压力表通常更加耐用和稳定，适用于条件较为恶劣的情况。
3. 检查压力表标识和规格每个压力表都应该有标识和规格，比如生产日期、承受压力范围等。
正确的标识和规格可以帮助用户选择并使用正确的压力表。
同时，还可以检查压力表的质量和性能，确保其符合规定的标准。
4. 检查压力表的压力接口和尺寸压力表的接口和尺寸应该能够适配要测量的对象。
否则就会出现漏气、渗漏或误差较大等问题。
在选择压力表之前，需要先了解被测量对象的尺寸和形状，然后根据这些信息选择适合的压力表。
5. 检查压力表的外观和材质压力表的外观和材质也能反映出其质量和性能。
选用外观精美、制做精良、材质质量好的压力表，不仅可以保证测量结果的准确性和稳定性，还能够延长其使用寿命，减少故障率。
6. 执行标准和检测指标压力表的选用和使用应符合国家相关的标准和检测指标。
在使用过程中，压力表需要进行校准和定期检查，以确保其工作正常。
需要注意的是，不同压力表在使用前需要进行不同的预处理和调整，以确保使用的准确性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在现今很多的生产活动和机器设备上都会用到压力表，作为测量大气压及其它气压的仪表，我们应该对其有相应的了解。
所谓压力表就是以大气压为基准，用于测量小于或大于大气压力的仪表。
压力表并非只有一种，根据不同的用途，压力表可分为：膜片压力表、不锈钢压力表、氨压力表、磁助电接点压力表、耐震压力表、不锈钢膜盒压力表等众多类型的压力表。
下面简单的介绍其中一些压力表：
不锈钢膜盒压力表
不锈钢膜盒压力表参照原膜盒压力表的结构特点而研制的具有耐腐蚀作用的微压表。
应用于锅炉通风和气体管道等设备上，在耐腐要求较高的工艺程中测量各种气体介质的微压和负压。
为国内用户对引进的国外先进技术设备中同类仪表实现国产化的理想配套产品。
结构原理:仪表由测量系统包括接头、波纹膜盒等，传动机构包括拔杆机构，齿轮传动机构，指示部件包括指针与度盘和外壳包括表壳、衬圈和表玻璃所组成。
仪表的工作原理是基于波纹膜盒在被测介质的压力作用下，其自由端产生相应的弹性变形，再经齿轮传动机构的传动并予放大，由固定于齿轮轴上的指针逐将被测值在度盘上指示出来。
还有调零装置，可以方便调整零位。
不锈钢压力表
不锈钢压力表广泛应用于石油、化工、化纤、冶金、电站等工业部门对耐蚀、抗振要求较高的工艺流程中测量各种流体介质的压力。
不锈钢压力表的整体结构设计合理、工艺精致，具有较高的测量精确度和持久的稳定性，因此不仅可提供出口，尤为国内用户对引进国外先进技术装备中的同类仪表实现国产化的理想配套产品。
结构原理:仪表由导压系统包括接头、弹簧、限流螺钉等、齿轮传动机构、示数装置指针与度盘和外壳包括表壳、表盖、表玻璃等所组成。
外壳为气密型结构，能有效地保护内部机件免受环境影响和污秽侵入。
对于在外壳内充液一般为硅油或甘油的仪表，能够抗工作环境振动较剧和减少介质压力的脉动影响。
耐震压力表
用于测量对铜和铜合金无腐蚀性、无爆炸性、且不结晶、不沉淀的气体或液体的压力。
耐震压力表最大的特点是能在剧烈震动的机床或设备中能够正常测压。
抗震等级为V.H.4和V.H.5适用量测激烈震动之场所介质压力脉冲频繁，长时间处于工作状态的机械和设备压力，可代用一般压力表。
膜片压力表
适用于测量具有一定腐蚀性、非凝固或非结晶的各种流体介质的压力或负压。
耐腐蚀性取决于膜片材料。
结构原理：仪表由测量系统包括法兰接头、波纹膜片、传动指示机构包括连杆、齿轮传动机构、指针和度盘和外壳包括表壳和罩圈等组成。
膜片压力表外壳为防溅结构，具有较好的密性，故能保护其内部机构免受污秽浸入。
仪表的作用原理是基于弹性元件测量系统上膜片变形。
在被测介质的压力作用下，迫使膜片产生相应的弹性变形---位移，借助连杆组经传动机构的传动并予放大，由固定于齿轮上的指针逐将被测值在度盘上指示出来。
主要技术指示：精确度等级：2.5、使用环境温度：-40～+70℃；相对湿度不大于90%、温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.04%/℃、工作位置：垂直安装、外壳防护等级：IP64。
氨压力表
氨压力表主要适用于在化肥生产过程中或制冷设备中用来测量氨的液体、气体或其混合物等的压力；亦可用于测量对普通碳素钢、奥氏体类不锈钢、台金结构钢以及锡钎焊料等无腐蚀作用的、非结晶和凝固的各种介质的压力。
磁助电接点压力表
磁助电接点压力表广泛应用于石油、化工、冶金、电站等工业部门或机电设备配套中测量无爆炸危险的各种流体介质的压力。
通常，以表经与相应的电气器件如继电器及接触器等配套使用，即可对被测控压力系统实现自动控制和发信报警的目的。
为能适应被测对象的各异和需求，本系列仪表在原有普通型和专用型的基础上，又相继研制了抗振型、耐蚀型、耐蚀抗振型以及带有隔离装置等多种类型共10多种型号和产品。
鉴于本系列仪表不仅具有设计新颖、结构可靠、品种规格齐全、动作稳定性好、适应性强的特点外，而且又具有测控并茂、安装简单、维护量小等优点，因此，它是一般无指示、无切换差调整和无外设定装置的压力控制器所无可比拟的压力测控仪表。
精密压力表
主要用来校验工业用普通压力表也可用于精密测量对铜合金和合金结构钢等无腐蚀性、非结晶、非凝固的各种介质的压力。
在标度线下设有镜面环，使仪表读数更清晰精确，外形美观新颖。
精确度为0.4、0.25级。
