电池功能测试仪说明书
AT525 电池测试仪用户手册说明书
用户手册User’s GuideAT525电池测试仪Rev.A4固件说明：适用于主程序RevB及以上的版本Applent Instruments常州安柏精密仪器有限公司.江苏省常州市天宁区荡南工业园 [213002]电话：*************传真：*************销售服务电子邮件: *****************技术支持电子邮件: ****************©2005-2017 Applent Instruments Inc.2 AT525 用户手册声明根据国际版权法，未经常州安柏精密仪器有限公司（Applent Instruments Inc.）事先允许和书面同意，不得以任何形式复制本文内容。
安全信息为避免可能的电击和人身安全，请遵循以下指南进行操作。
免责声明用户在开始使用仪器前请仔细阅读以下安全信息，对于用户由于未遵守下列条款而造成的人身安全和财产损失，安柏仪器将不承担任何责任。
仪器接地为防止电击危险，请连接好电源地线。
不可在爆炸性气体环境使用仪器不可在易燃易爆气体、蒸汽或多灰尘的环境下使用仪器。
在此类环境使用任何电子设备，都是对人身安全的冒险。
不可打开仪器外壳非专业维护人员不可打开仪器外壳，以试图维修仪器。
仪器在关机后一段时间内仍存在未释放干净的电荷，这可能对人身造成电击危险。
不要超出本说明书指定的方式使用仪器超出范围，仪器所提供的保护措施将失效。
警告：不要加直流电压或电流到测试端，否则会损坏仪器。
安全标志：设备由双重绝缘或加强绝缘保护废弃电气和电子设备 (WEEE) 指令2002/96/EC切勿丢弃在垃圾桶内3有限担保和责任范围有限担保和责任范围常州安柏精密仪器有限公司（以下简称Applent）保证您购买的每一台AT525在质量和计量上都是完全合格的。
此项保证不包括保险丝以及因疏忽、误用、污染、意外或非正常状况使用造成的损坏。
本项保证仅适用于原购买者，并且不可转让。
电池测试仪器使用方法说明书

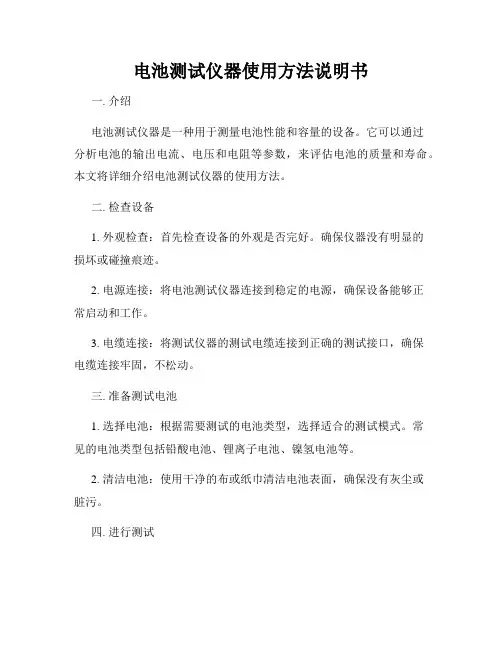

电池测试仪器使用方法说明书一. 介绍电池测试仪器是一种用于测量电池性能和容量的设备。
它可以通过分析电池的输出电流、电压和电阻等参数，来评估电池的质量和寿命。
本文将详细介绍电池测试仪器的使用方法。
二. 检查设备1. 外观检查：首先检查设备的外观是否完好。
确保仪器没有明显的损坏或碰撞痕迹。
2. 电源连接：将电池测试仪器连接到稳定的电源，确保设备能够正常启动和工作。
3. 电缆连接：将测试仪器的测试电缆连接到正确的测试接口，确保电缆连接牢固，不松动。
三. 准备测试电池1. 选择电池：根据需要测试的电池类型，选择适合的测试模式。
常见的电池类型包括铅酸电池、锂离子电池、镍氢电池等。
2. 清洁电池：使用干净的布或纸巾清洁电池表面，确保没有灰尘或脏污。
四. 进行测试1. 连接电池：将待测试的电池正确地连接到测试仪器上。
根据电池的正负极，将测试电缆连接到电池的相应极端。
2. 设置参数：根据电池测试仪器的操作界面，设置输入测试的相关参数，如电流范围、电压范围和测试时长等。
3. 启动测试：确认参数设置无误后，启动测试仪器，开始进行电池测试。
测试仪器将会自动记录测试数据。
4. 测试结果：待测试完成后，测试仪器将会显示出电池的测试结果，包括电流、电压、电阻和容量等信息。
五. 结束测试1. 断开连接：测试完成后，先将电池测试仪器断开电池，再将测试电缆从测试仪器上拔出。
2. 关机：关闭电池测试仪器的电源，并确保设备处于安全状态。
3. 整理设备：清理并整理测试仪器及相关配件，放置在干燥、通风的环境中，以便下次使用。
六. 注意事项1. 安全操作：在操作过程中，要注意电池测试仪器的使用安全，避免电击和其他意外伤害。
2. 参数设置：在进行测试前，要确保测试仪器的参数设置正确，以获得准确的测试结果。
3. 电池兼容性：在选择测试设备时，要注意设备是否与待测试的电池兼容，避免因电压或电流不匹配而损坏设备或电池。
4. 保养维护：定期检查和维护电池测试仪器，确保设备的正常运行和准确测试。
BTS-2002电池综合测试仪说明书
3
电池综合测试仪 可以连续的指示输入电压和电池的内阻，以及附加的两个 ID 电阻值，可以直接代 替专用内阻表使用，用于快速的电池筛选和检测。
此外，本测试仪可根据客户的需要提供软件升级服务，在基本型号的基础上，可以通过 软件升级为可连接电脑的型号，可以通过电脑来设置和保存测试数据，自动记录测试结果。 也可以通过电池条码来记录每块电池的测试数据，有利于生产质量的分析控制，产品追朔等 等。另外，可以通过加装硬件升级模块来提高电压和内阻的测试精度上升一个数量级，来满 足更苛刻的质量要求。
镍氢电池和镍镉电池类似，但是因为不含重金属，所以对环境的污染较小，目前在一 些常见的消费类电子产品中应用广泛，已基本取代以前镍镉电池的应用领域。
小型密封铅酸电池，又称免维护铅酸电他，目前工艺成熟，目前主要应用在固定式后备 电源场合，如不间断电源，应急照明灯等等场合。
针对这些可充电电池的生产检测需要，特研制了专用的可充电电池综合检测仪，本测试 仪可以对电池的一些基本参数做一个定量的精确的测量，可以测量电池的开路电压，内阻， 充电，放电性能，电池容量特别针对锂电池的功能还有过充电保护，过放电保护，过电流保 护，短路保护等功能，并测出过相应的数值，极大的方便了电池的生产和售前售后服务工作。 采用非常简单的几个步骤就可以直观的判断电池的性能和好坏，同时也具有快速筛选的功能， 可以设定测量参数的上限和下限，可以容易的从一批电池成品中快速检测出不良电池，提高 生产效率。另外，也附加了一些特别的功能，使之具有一些通用仪器设备的特征，扩大了设 备的使用灵活性，以及具有应用范围广泛的特点。
2．电池容量检测。 针对所选择的电池类型和电池串联个数以及电池容量，自动选择最合适的电压和 电流，进行一次完整的充电和放电测试，在放电过程中，计算电池的真实容量， 给电池的性能判别提供有力的参考依据。
电池容量测试仪操作指南说明书
电池容量测试仪操作指南说明书1. 前言电池容量测试仪是一种用于测量电池容量的设备，通过这个操作指南说明书，您将学到如何正确操作这台设备并获得准确的测试结果。
在使用之前，请仔细阅读本指南。
2. 设备介绍2.1 外观及功能电池容量测试仪外观紧凑，由主机、显示屏和操作按钮组成。
显示屏用于显示测试结果和相关信息，操作按钮用于控制不同的功能。
此设备支持电池容量测试、电池电压测试和内阻测试等功能。
2.2 规格参数- 输入电压：AC 100-240V- 输出电压：DC 1.2-36V- 测试范围：0-9999mAh- 分辨率：1mAh- 内阻测试范围：0.01-9.99Ω- 精确度：±1%3. 操作步骤3.1 准备工作在进行测试之前，请确保电池容量测试仪已连接到电源，并正确接入待测试电池。
3.2 设备开机按下设备上的电源按钮，待显示屏亮起并显示设备信息后，即可进行下一步操作。
3.3 选择测试功能使用操作按钮选择需要进行的测试功能，可以通过向左或向右调整选项，然后按下确认键进行确认。
3.4 进行测试将待测试电池正确连接至电池容量测试仪，确保极性正确无误。
然后按下开始测试的按键，测试仪将自动开始测试。
3.5 结果显示待测试完成后，测试结果将在显示屏上显示出来。
您可以通过左右按键切换不同的结果查看。
4. 注意事项- 在测试过程中，请确保电池正确接入设备，同时注意电池极性方向的正确性，以免发生损坏或安全事故。
- 长时间无操作后，设备将自动进入休眠状态，为了延长设备寿命，请及时关闭电源。
- 如果您对测试结果有疑问或需要进一步的技术支持，请参考厂家提供的联系方式与我们取得联系。
5. 故障排除如果在使用电池容量测试仪的过程中遇到任何故障，请先尝试以下解决方法：- 重新连接待测试电池，确保电池连接牢固；- 检查电池容量测试仪的电源线是否正确连接；- 尝试重启设备。
如果以上方法无法解决问题，请参考厂家提供的售后服务信息或联系技术支持。
Midtronics电池检测仪使用说明书

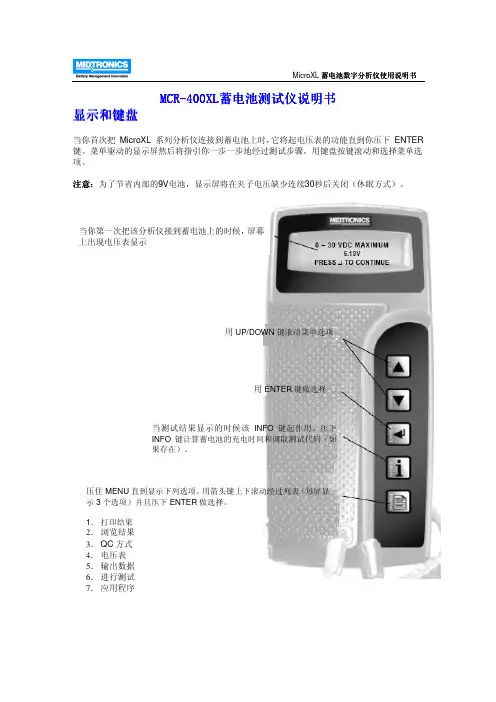

MicroXL 蓄电池数字分析仪使用说明书MCR MCR--400XL 400XL蓄电池测试仪说明书蓄电池测试仪说明书蓄电池测试仪说明书显示和键盘显示和键盘当你首次把 MicroXL 系列分析仪连接到蓄电池上时，它将起电压表的功能直到你压下 ENTER 键。
菜单驱动的显示屏然后将指引你一步一步地经过测试步骤。
用键盘按键滚动和选择菜单选项。
注意注意：：为了节省内部的9V 电池，显示屏将在夹子电压缺少连续30秒后关闭（休眠方式）。
当你第一次把该分析仪接到蓄电池上的时候，屏幕上出现电压表显示用UP/DOWN 键滚动菜单选项用ENTER 键做选择当测试结果显示的时候该INFO 键起作用。
压下INFO 键计算蓄电池的充电时间和调取测试代码（如果存在）。
压住MENU 直到显示下列选项。
用箭头键上下滚动经过列表（每屏显示3个选项）并且压下ENTER 做选择。
1． 打印结果2． 浏览结果 3． QC 方式 4． 电压表 5． 输出数据 6． 进行测试 7． 应用程序MicroXL 蓄电池数字分析仪使用说明书蓄电池测试之前蓄电池测试之前如果在车外测试如果在车外测试测试前使用金属丝刷子扫清蓄电池接线柱。
对于Group31或边柱蓄电池而言，须安装并固定引线端接线柱接头（包括在内）。
如果没有正确安装接线柱接头，或者使用脏的或坏的接线柱接头，则可能导致错误的测试结果。
如果在车内测试如果在车内测试最好的测试位置是在蓄电池的端子上。
如果蓄电池不容易接近，你可以在跨接线柱上测试。
但是，现有的能量值可能低于实际值。
如果显示 RETEST AT BATTERY POST （在蓄电池端子上重新测试），断开分析仪并重新在端子上测试。
如果测试侧端子蓄电池，分析仪可能显示提示 CHECK FOR CORROSION, DISCONNECT & RETEST WITH ADAPTERS （检查腐蚀，断开并用适配器重新测试）。
在丢弃蓄电池之前按照指引做。
电池测试仪使用方法说明书
电池测试仪使用方法说明书一、简介电池测试仪是一种用于测试和评估电池性能的设备。
本说明书旨在为用户提供关于电池测试仪的详细使用方法，以确保正确操作和有效测试。
二、注意事项在使用电池测试仪之前，请务必仔细阅读以下注意事项，以确保安全和正确的操作：1. 请将电池测试仪保持干燥，远离水源，以避免设备损坏或危险情况的发生。
2. 使用电池测试仪前，请确保仪器已接通电源，并处于正常工作状态。
3. 在测试电池前，请检查电池表面是否有破损或异物，并确保接触端清洁。
4. 请按照电池测试仪用户手册中的规定选择合适的测试模式和参数。
5. 在测试过程中，严禁将电池测试仪接触到易燃或易爆物质附近。
6. 若发现电池测试仪异常情况，请立即停止使用，并联系售后服务。
三、使用步骤以下是使用电池测试仪的详细步骤说明：1. 准备测试仪器- 将电池测试仪连接到电源，确保仪器工作正常。
- 按照使用手册要求，选择适用的测试模式和参数。
2. 连接电池a) 将测试仪的测试夹具与电池端子连接。
确保连接牢固，避免电池松动或掉落。
b) 检查连接，确保仪器和电池之间不存在异常情况。
3. 进行测试a) 启动电池测试仪，等待仪器完成自检并进入待机模式。
b) 按下仪器上的开始按钮，开始进行电池测试。
c) 根据仪器上的显示屏或指示灯，观察测试进程和结果。
4. 结果分析a) 测试完成后，屏幕将显示测试结果。
b) 根据测试结果，判断电池性能是否达到预期要求。
c) 如有需要，根据仪器用户手册进行测量数据的进一步分析和处理。
5. 结束测试a) 将电池测试仪设为待机模式，或将其关闭并断开电源。
b) 断开电池与测试仪之间的连接，并清理测试仪器。
四、常见故障和解决方法在使用电池测试仪时，可能会遇到一些常见故障。
以下是一些常见故障及其解决方法：1. 仪器无法启动：- 检查电源是否连接正常，确保电池测试仪的电源正常工作。
- 检查电池是否充电或更换电池。
2. 测试结果异常或不准确：- 检查连接是否良好，确保电池测试仪与电池之间的连接正常。
AT851 电池寿命测试仪 用户手册说明书
!常州安柏精密仪器有限公司电话：400-600-1217*************、89966117、89966227销售服务电子邮件: *****************技术支持电子邮件: ****************©2005-2013 Applent Instruments Inc.Rev.B3[AT851电池寿命测试仪] 用户手册AT851用户手册2安全须知当你发现有以下不正常情形发生,请立即终止操作并断开电源线。
立刻与安柏精密仪器销售部联系维修。
否则将会引起火灾或对操作者有潜在的触电危险。
●仪器操作异常。
●操作中仪器产生反常噪音、异味、烟或闪光。
●操作过程中，仪器产生高温或电击。
●电源线、电源开关或电源插座损坏。
●杂质或液体流入仪器。
安全信息为避免可能的电击和人身安全，请遵循以下指南进行操作。
免责声明用户在开始使用仪器前请仔细阅读以下安全信息，对于用户由于未遵守下列条款而造成的人身安全和财产损失，安柏精密仪器将不承担任何责任。
仪器接地 为防止电击危险，请连接好电源地线。
不可在爆炸性气体环境使用仪器 不可在易燃易爆气体、蒸汽或多灰尘的环境下使用仪器。
在此类环境使用任何电子设备，都是对人身安全的冒险。
不可打开仪器外壳 非专业维护人员不可打开仪器外壳，以试图维修仪器。
仪器在关机后一段时间内仍存在未释放干净的电荷，这可能对人身造成电击危险。
不要使用已经损坏的仪器 如果仪器已经损害，其危险将不可预知。
请断开电源线，不可再使用，也不要试图自行维修。
不要使用工作异常的仪器 如果仪器工作不正常，其危险不可预知，请断开电源线，不可再使用，也不要试图自行维修。
不要超出本说明书指定的方式使用仪器超出范围，仪器所提供的保护措施将失效。
声明：!, $, #,安柏标志和文字是常州安柏精密仪器有限公司的商标或注册商标。
有限担保和责任范围常州安柏精密仪器有限公司（以下简称Applent）保证您购买的每一台AT851在质量和计量上都是完全合格的。
电池综合测试仪操作指导书
电池综合测试仪操作指导书一、引言：电池综合测试仪是一种用于对各种类型电池进行检测和测量的设备。
本指导书旨在为用户提供电池综合测试仪的操作指导和维护说明，以保证设备的正常运行和延长设备的使用寿命。
二、设备概述：1. 设备外观：电池综合测试仪整机由金属外壳、操作面板、显示屏、连接端口等组成。
外观坚固美观，便于操作。
2. 主要功能：该设备具有电池充放电测试、内阻测试、容量测试、循环测试等多种功能，能够满足不同类型电池的测试需求。
三、操作步骤：1. 准备工作：a. 将电池综合测试仪放置在平稳的工作台面上，并连接设备电源。
b. 检查设备连接端口和电源线是否连接稳固，确保设备和电源供应正常。
c. 准备待测的电池，并确保其电量剩余充足。
2. 开机与设置：a. 按下设备的电源开关，待设备启动完成后，进入主界面。
b. 使用操作面板上的多功能按键，选择设备的测试类型和测试参数。
c. 在显示屏上确认所设置的测试参数，并按下确认键，完成设置。
3. 连接电池：a. 根据电池的连接类型，选择合适的连接线和电池夹，将测试仪与待测电池连接。
b. 确保连接稳固可靠，并避免接触不到位或短路等问题。
4. 进行测试：a. 按下设备上的开始测试按键，设备将开始执行所设置的测试方案。
b. 在测试过程中，可以通过显示屏上的数据及时了解电池的测试结果。
5. 测试结果分析：a. 当测试完成后，设备将自动显示出测试结果。
b. 根据测试结果，对电池的性能进行分析和评估，并根据需要进行数据记录、报告打印等操作。
6. 设备维护：a. 在操作指导书中提供设备维护及保养的详细说明，建议用户定期对设备进行检查和维护，以确保设备的正常运行。
四、注意事项：1. 在连接电池和设备时，务必确保电源已关闭，以避免电流冲击或其他安全隐患。
2. 使用正确的测试参数和测试方法，以确保测试结果的准确性和可靠性。
3. 注意设备的工作环境、温度、湿度等因素，避免长时间暴露在高温或潮湿环境中。
电池综合测试仪操作指引
电 池
电池测量接法
注意事项
电池综合测试04
品牌 使用部门
泰斯电子 IQC检验室
发行日期 编制
版本 审核
操作指引
一、控制面板按键说明（序号与左图编对应）
（1）显示屏
（2）取消/返回
（3）向上键
（4）确认、开始、暂停
（5）左键数值减少 （6）向下键 （7）右键数值增加 （8）测试端口
示意图
编号 批准
23
二、操作界面功能说明 1.Static Test》》》》静态参数测试 2.Capacity Test 》》》电池容量测试 3.Battery charge》》》电池单独充电功能 4.Battery discharge》电池单独放电功能 5.Program DC Power》》程控直流电源 6.Program E-load》》》程控电子负载 7.VOL and IMP》》》》电压和内阻测量 8.Enter Calibration》进入内部校准程序 9.Read DS2502》》》》读DS2502兼容码片
5
1 8
三、操作步骤 （1）打开电源 （2）选择测试项目 （3）根据承认书规格参数调节测试参数 （4）将电池安右图放式连接 （5）按ENTER键开始测试
4
6 7
四、注意事项 1、电池安装时应注意电池极性，严禁将极性装反，否则会造成电池 严重损坏。 2、在电池测试过程中，每个测试通道会工作在不同的状态和不同的电流模式，严禁将 通道的电池和测试电极连接。同一个通道电池夹具和测试端口是并联关系，严禁同时 3、测试电极一定要严格对准电池电极，防止测试电极将电池的正负极短路，造成电池 4、使用前确认认仪器是否有进行有效接地 4、仪器表面不能堆放物料、杂物 5、每天上班前整理好5S
电池测试仪操作指南说明书
电池测试仪操作指南说明书操作指南说明书一、简介电池测试仪是一种用于检测电池性能及运行状态的设备。
本操作指南旨在向用户提供详细的操作步骤和注意事项，以确保正确、安全地使用电池测试仪。
二、设备安装与连接1. 设备安装将电池测试仪放置在平稳的工作台面上，并确保其周围环境干燥、通风良好。
2. 电源连接将电池测试仪的电源线插入工作室电源插座，并保证电压稳定。
3. 电池连接将待测试的电池正确连接至电池测试仪上，确保正负极连接正确，防止短路等安全隐患。
三、操作流程1. 打开电池测试仪按下电源按钮，电池测试仪将进入启动模式，此时屏幕将显示相关指示信息。
2. 设置测试参数使用仪器面板上的按钮或旋钮，根据需要设置测试参数，如电流、电压、温度等。
根据具体要求，选择相应的测试模式。
3. 开始测试确保测试参数设置正确无误后，按下“开始测试”按钮。
电池测试仪将自动对电池进行测试，并显示测试过程中的相关数据。
4. 监控测试过程在测试过程中，及时观察屏幕上显示的测试数据，特别注意异常或不稳定的情况。
如发现异常，应及时停止测试并检查设备和电池状态。
5. 完成测试测试完成后，电池测试仪将显示测试结果。
根据测试结果，判断电池的性能及运行状态，并记录相关数据。
四、安全注意事项1. 在操作过程中，务必佩戴防护手套和护目镜，以防止意外伤害。
2. 严禁操作者擅自拆解设备或对设备进行未经授权的修理维护。
如发现设备故障或异常，应及时联系专业技术人员进行处理。
3. 在连接电池时，务必确认正负极连接正确。
错误的电池连接可能导致设备故障、电池短路甚至爆炸。
4. 使用设备时，避免操作者手部或金属物品接触电池测试仪的触点，以防止触电或短路。
5. 对于不同类型或规格的电池，确保选择正确的测试模式和参数，并按照设备说明书操作。
六、维护与保养1. 定期清洁定期清洁电池测试仪的外壳和触点，保持设备外表干净整洁。
2. 保持干燥避免电池测试仪受潮或长时间曝晒在阳光下，以免影响设备正常工作。
电池测试仪使用说明书
电池测试仪使用说明书使用说明书一、产品概述电池测试仪是一款用于测试电池性能的设备。
它通过测量电池的电压、电流、内阻等参数，帮助用户评估电池的性能并判断其是否需要更换。
本说明书将为用户提供详细的操作指导和使用注意事项，以确保电池测试仪的正确使用。
二、产品外观及功能介绍1. 外观电池测试仪外观小巧轻便，便于携带。
正面配有液晶显示屏，提供测试结果的直观展示。
底部设有测试插槽，用户可以将待测电池插入其中进行测试。
2. 功能电池测试仪具备以下主要功能：- 电压测试：测量电池的电压值，显示在液晶屏上，以判断电池的电量情况。
- 电流测试：测试电池的放电电流，用于评估电池性能和续航能力。
- 内阻测试：通过内部电路测量电池的内阻，以判断电池的损耗程度。
三、操作指南1. 准备工作在进行测试之前，请确保电池测试仪已经充满电，并将待测电池放置在室温下自然放电一段时间，使其电压稳定。
2. 测试步骤（1）将电池插入测试插槽：将待测电池的正负极分别插入测试插槽的正负极槽口中，确保接触良好。
（2）打开电源：按下电源按钮，开启电池测试仪。
此时，液晶显示屏将上电并显示电池的相关参数。
（3）选择测试模式：根据需要选择电压、电流或内阻测试模式，通过菜单界面进行操作。
（4）开始测试：按下开始测试按钮，电池测试仪将开始测试，并在液晶屏上实时显示测试结果。
（5）测试完成：测试结果将显示在液晶屏上，用户可据此判断电池的性能状况。
四、使用注意事项1. 仅供专业人士使用：本产品适用于电池维修与评估领域，使用前请确保具备相关电池测试知识。
2. 安全操作：使用过程中，请勿触摸电池测试仪的接触部件，以免触电或引起其他安全事故。
3. 防止高温：避免将电池测试仪暴露在高温环境下，以免影响其正常工作。
4. 正确存放：在长时间不使用电池测试仪时，请将其存放在阴凉、干燥的地方，避免湿气和灰尘对其造成损害。
5. 保养维护：定期清洁电池测试仪的外壳，并注意避免水或其他液体进入设备内部。
HP3554电池测试仪使用手册说明书
jHP3554 使用手册BATTERY TESTER电池测试仪2021-06-25 常州和普电子科技有限公司手册版本V2.3引言 (7)核实包装物品 (7)安全信息 (9)操作注意事项 (11)第一章概述 (13)1.1 产品概述 (13)1.2 特点 (13)1.3 各部分的名称和功能 (15)1.4 测试流程 (17)1.5 外形尺寸 (18)第二章测试准备 (19)2.1 安装背带 (19)2.2 安装或更换电池 (20)2.3 连接测试线 (22)2.4 开关电源 (22)2.5 时钟设置 (23)2.5.1 设置日期 (23)2.5.2 设置时钟 (24)第三章测试 (25)3.1 操作前检查 (25)3.2 设置测试量程 (26)3.3 调零 (27)3.3.1 各种型号测试线的短路方法 (27)3.3.2 执行调零功能 (28)3.3.3 取消调零操作 (29)3.4 保持显示 (29)3.4.1 保持 (29)3.5 测试电池 (30)3.6 温度测量 (31)第四章比较器设置 (33)4.1 概述 (33)4.2 开启比较器 (33)4.4 设定比较器组号 (34)4.5 设置比较器 (35)4.6 设置比较蜂鸣器 (41)第五章存储功能 (43)5.1 概述 (43)5.2 存储到内存 (44)5.2.1 将测试值保存到内存中 (44)5.3 关闭存储功能 (45)5.4 读取存储数据 (46)5.5 删除存储数据 (47)5.5.1 删除一组的数据 (47)5.5.2 删除一个单元(200组)数据 (48)5.5.3 删除所有数据 (49)5.6 下载存储数据 (50)第六章其他功能 (52)6.2 自动保持功能 (53)6.3 自动存储功能 (54)6.4 自动关机功能 (55)6.5 电池剩余电量显示 (56)第七章参数 (57)7.1 一般参数 (57)7.2 精确度 (59)第八章保养和维修 (60)8.1 故障排查 (60)第九章附录 (61)9.1 延长测试线和感应电压的影响 (61)9.2 涡电流的影响 (61)9.3 AC四端子测量方法 (62)引言感谢您选择和普科技制造的“HP3554电池测试仪”。
电池功能测试仪说明书
（JX-08）电池功能测试仪说明书一.功能简介本测试仪共有3个功能菜单,在测试仪的显示屏幕上显示为:[测试模式选择]综合测试容量测试识别代码1. 综合测试:A. 测试电池种类: 锂电, 镍氢, 镍镉。
B. 测试电池电压：2.4V, 3.6 V, 4.8V, 6.0V, 7.2V。
C. 标称电压为3.7V的电池等同于3.6V；标称电压为7.4V的电池等同于7.2V。
D. 测试时间根据所选项目不同大约需要0.8-1.5秒。
2．容量测试：A. 测试电池种类: 锂电, 镍氢, 镍镉。
B. 测试电池电压：2.4V, 3.6 V, 4.8V, 6.0V, 7.2V。
C. 测试项目：电池的总容量，平台容量，过充保护电压，过放保护电压，短路及过流保护。
D.测试时间根据电池型号及设置不同大约需要1-3小时。
3．识别代码：可读出摩托罗拉系列手机电池内的代码，64+1024位。
二．测试步骤说明开机后显示可供选择的三项菜单，通过“▲”“▼”键选择需要进行的测试项目,按“ENT”键进入测试功能。
1. 综合测试：选择此功能后,进入“参数设置”:[参数设置]电池类型: 锂电电池电压:3.6V识别端子:R1/R21. 1.设置说明:通过按键“▲”“▼”选择需要设置的项目。
电池类型:指电芯的类型。
通过按键“”“”循环翻滚选择，可选择为“锂电”“镍氢”“镍镉”电池电压:指电池的标称电压值。
通过按键“”“”循环翻滚选择，可选择为“2.4V,3.6V, 4.8V, 6.0V, 7.2V”识别端子:通过按键“”“”循环翻滚选择，可选择为“NC”“R1”“R1/R2”“M-”“R1/M-”“R+”“S”“T”“R1/R+”。
A．除电池正负极外，无其它识别端子时选择“NC”。
B．仅测试一个接在电池负极的电阻时选择“R1”。
C．需要同时测试两个接在电池负极的电阻时选择“R1/R2”。
D．仅测试一个MOTOROLA电池识别代码时选择“M-”。
E．需要同时测试一个接在电池负极的电阻及一个MOTOROLA电池识别代码时选择“R1/M-”。
BTS-2002电池综合测试仪说明书
4
仪器外观
电池综合测试仪
注意：因为测试电池的过电流保护，以及短路保护功能，需要通过较大电流，所以连接 到 P+,P-的引线必须采用较粗一些的导线，以免因为导线内阻的原因，导致测试结果不正确。
如需要单独测试摩托罗拉手机电池的码片，只需要将码片的端子连接到 ID 端，另外用一 根线连接电池的 P-端和测试仪的 P-端即可。
在测试镍氢电池或者镍镉电池的容量或者需要对这两种电池进行充电的时候，需要使用 我公司另外配送的温度传感器，将温度传感器紧贴要测试的电池，连接到 P-和 R2 两端，仪器 就可以监测被测试电池的温度，更好的判断电池状态，进行更安全的充电。
设置过电流保护下限 设置过电流保护上限 设置识别电阻 R1 下限 设置识别电阻 R2 上限
此外，本测试仪可根据客户的需要提供软件升级服务，在基本型号的基础上，可以通过 软件升级为可连接电脑的型号，可以通过电脑来设置和保存测试数据，自动记录测试结果。 也可以通过电池条码来记录每块电池的测试数据，有利于生产质量的分析控制，产品追朔等 等。另外，可以通过加装硬件升级模块来提高电压和内阻的测试精度上升一个数量级，来满 足更苛刻的质量要求。
2
功能概述
电池综合测试仪
本测试仪所具有的基本功能包括：
1．电池静态参数快速检测。 1.1 电池电压检测（对于已经处于保护状态的锂电池，可自动唤醒） 1.2 电池内阻检测 1.3 电池可充电性能检测 1.4 电池可放电性能检测 1.5 电池过电流大小检测（仅针对锂电池） 1.6 电池短路保护功能检测（仅针对锂电池） 1.7 电池内部识别电阻 1（或热敏电阻）检测 1.8 电池内部识别电阻 2（或热敏电阻）检测 1.9 以上可检测数值大小的部分，可分别设定上限和下限加以快速筛选。 1.10 对于通讯码片的电池可进行通讯码测试（目前仅针对 DS2502 兼容码片）
PBT 550 电池测试仪 使用说明书
安全条例这份使用手册包含机器性能介绍以及需注意的安全事项。
首次操作机器前请仔细阅读该说明并妥善保管以备后期查阅。
易燃易爆!正在充电的电池可能释放易爆气体。
蓄电池测试仪只能连接到标称输出电压为12V的蓄电池上。
注意：极性相反会导致保险丝熔断，并可能造成永久性损坏。
因极性相反而造成的损坏不在我们的保修范围内。
请勿在电气系统正向接地的车辆上使用。
注意：如果汽车蓄电池断电，一些管理系统可能会失效。
更多安装信息请参考您的车辆手册。
如果电线或端子损坏，请不要使用电池测试仪。
如果电池测试仪受到严重的撞击或有任何损坏，请不要使用。
不要拆卸设备。
不正确的重新组装可能导致触电或火灾的危险。
注意防范酸化物质喷溅危险！• 操作时请佩戴专业的防护眼镜和手套。
• 如果有物质直接接触到了眼睛或皮肤，立即用水清洗并咨询医生。
• 机器使用范围内避免火花，电弧。
禁止抽烟。
• 保护好电池表面以防止短路。
机器符合欧洲各指令。
产品安全标准申明在可在我们的网站上下载.符合EAC（欧洲经济共同体）规定的标志需特殊分拣处理，不能直接扔到家用的垃圾箱。
产品的制造商通过缴纳一个分拣, 收集和家庭包装废物的全面回收利用的系统, 参与产品包装的回收.可回收产品会标有可回收标记.2电池检测仪连接1- 进行测试前，确保场所足够通风。
2- 12 V电池检测仪 (包括含START/STOP 类电池)3- 测试电池前，请确保已熄火，配件不处于工作状态。
关闭所有的车门及后备箱。
4- 确保电池充电端干净。
如有必要，请使用钢丝刷进行清洁。
检测仪端子和电池连接器之间或电池连接器和电池端子之间的任何生锈都会降低检测仪的效率。
5- 将负极（黑色）接线片连接到电池的负极端子。
将正极（红色）接线片连接到电池的正极端子。
设备设置1- 选择语言：1. 按下“Menu(菜单)”键然后选中“语言”。
2. 选择所需语言，确认选择请按OK 2- 日期/时间设置1. 按下“Menu”键然后选中“时间调整”。
HIOKI 3551 电池测试仪 操作手册说明书
HIOKI3551电池分析仪操作手册2004-1-30上海咏绎仪器仪表有限公司地址：上海漕溪路251弄4号1006室 邮编：200235电话&传真：021-******** 64703726声明由于我们的水平有限，在本中文操作手册中可能有不少错误，因此仪器的使用者必须仔细阅读英文操作手册，不妥之处以英文操作手册为准。
同时，欢迎对不妥之处予以指出，以便于及时我们更正。
技术服务1. 经我公司或授权分销商销售的仪器，享受免费培训；2. 非经我公司或授权分销商销售的仪器，不能享受免费培训。
如要求培训，需视仪器的价格（以本公司报价为准）收取5%以上的培训费。
保修条款1. 在货到4周内务必将随仪器收到的保修证填写清楚后，寄回副本，否则视为自动放弃保修服务，并请在一年内妥善保管好正本，遗失不补；2. 保修服务在保修证开具日期的壹年内有效；3. 在正常使用情况下发生的故障，予以免费修理，但使用者须承担往返运费，或需到现场修理的差旅费；4. 下列情况不予以保修，为收费修理：疏忽或错误的操作、使用或运输过程中的磕碰、自行改装、电力故障、电压不正常、或天灾人祸等意外引起的损坏；5. 要求保修服务时，必须出示保修证，否则不视为免费修理，而为收费修理；6. 维修后的仪器如因更换器件的质量，在3个月内发生原故障，按保修处理；7. 因严重故障需返厂修理的仪器，须征得使用者同意，并说明预估价格；8. 使用用户自购的器件，按本公司报价收取100%的安装修理费，并不提供因该器件日后可能产生故障的保修服务。
引言感谢你购买HIOKI 3551 电池测试仪，为了最大限度的发挥测试仪的功能，请首先仔细阅读该使用手册，并留用随时查阅。
打开包装时，首先检查确认仪器在运输过程中没有损坏，特别是检查一下附件、面板开关和接头。
若有仪器损坏或按照说明不能操作，与经销商或HIOKI代理：北京戈劳瑞斯伟恒科技有限公司联系。
附件：9465 针式导线9466 远程控制开关，螺旋管（大的4个，小的2个）9377 运输箱调零板6节LR6碱性干电池操作手册防尘盖（用用于打印机接口）安全性该设备是按照IEC1010-1安全标准设计的，装运前经过了安全测试。
可充电电池性能检测仪作业指导书
5.测试完毕后,分别在电池检测各窗口通道按右键,选中’历史记录’单击,在弹出的窗口最后一行记录其恒流放电时间.
6.关闭电源,取走电池.
3.测试参数设置(1),适用于AA600电池检测.
备注:1.放电时间要求大于或等于54分钟.如果第一次測不合格電池經第二次測還不合格的,则判定该电池不合格.
2.參考國標GB/T11013-1996檢測.
3.非技術測試人員不得調動測試
内容摘要
制作
审查
核准
文件名称
可充电电池性能检测仪作业指导书
制定日期
Mar 02,2016
页次
1/1
文件编号
I-ATC-3-QC-221
制作单位
QC部
版本
A
1.仪器名称:可充电电池性能检测仪
2.操作步骤:
1.将被测电池同一方向(正下负上)安装在检测设备中.
2.打开检测仪的电源开关和打开电脑.
3.双击电脑桌面上的RBTS快捷图标.
1.600mA恒流放电至1.0V.
2.搁置10分钟.
3.600mA恒流充电75分钟.
4..搁置10分钟.
5.600mA恒流放电至1.0V.
测试参数设置(2),适用于AA900电池检测.
1.900mA恒流放电至1.0V.
2.搁置10分钟.
3.900mA恒流充电75分钟.
4..搁置10分钟.
5.900mA恒流放电至1.0V.
BTT01电池测试仪使用说明书
警告：1．在电池附近工作是危险的。
在一般操作时，电池会产生易爆炸的气体。
因为这个极重要的原因，假如你又任何疑问，请与使用本电池测试器前仔细阅读说明书。
2．为降低电池爆炸的风险，请遵守此说明书、电池说明书及设备说明书的相关规定。
3．请勿将本电池测试仪暴露在雨中或雪中。
个人安全预防措施：1.当您在电池附近工作时，请确认有其他人在你声音可及或在你身边可提供帮助的范围内。
2.工作环境请备妥足够的清水和肥皂，以防止电池酸液碰到皮肤、衣服或眼睛时可使用。
3.请穿戴防护的眼睛和衣服。
4.若电池酸液碰到皮肤或衣服，请立刻用肥皂和水清洗。
若电池酸液碰到眼睛，请立刻用清水冲洗眼睛至少10分钟之后立即送医诊治。
5.请勿与电池周围抽烟或制造火花。
6.请勿将任何金属工具掉落到电池上。
掉落所引发的火花，将造成电池短路或电子零件损坏而爆炸。
7.接近电池时，请勿佩戴任何金属物品包括戒指、手机、项链和手表。
测试前的准备：1.建议操作环境温度：32°F（0°C）至122°F（50°C）。
2.请注意：测试电池时周遭环境要保持良好的通风。
3.请保持电池桩头的清洁，并避免电池酸液基础到眼睛。
4.请减产电池外壳是否有破损情形。
若有，请勿使用。
5.若非维护电池，请加入蒸馏水至电池制造商规定的高度，补充电池极板所产生并损失的气体。
6.若需要，请将电池从车上取出在测试。
取出之前请将底线移开，并确认车上所有配件已关闭，避免产生火花。
操作及使用说明：电池测试BTT011.在电池测试之前，请将引擎熄火，关上车门及行李厢盖。
2.确认待测电池上正负极电池椿头无异物附着，将本测试仪的红电池夹接在电池正极（+），黑电池夹接到电池负极（-）。
※备注：若电池上出现HI/---或闪烁，请参阅疑难排除。
3.测试仪连接电池后，屏幕出现电压值XX.XX按“ENTER”键，进入下一步骤。
4.按“▲”“▼”键选择待测电池类别：“SL1”或“SEAL”“SL1”：表示可加水电池“SEAL”：表示免加水电池按“ENTER”键，进入下一步骤5.按“▲”“▼”键选择待测电池的测试标准：SAE、DIN、IEC、EN或CA（MCA）SAE:美国标准EN:欧洲标准DIN:德国标准IEC：国际电业科技协会CA（MCA）：常温启动电流或海事启动电流按“ENTER”键，进入下一步骤6.请确定被测电池规格（CCA：冷启动电流或日规电池型号一般电池测试标准）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电池功能测试仪说明书
————————————————————————————————作者：————————————————————————————————日期：
（JX-08）电池功能测试仪说明书
一.功能简介
本测试仪共有3个功能菜单,在测试仪的显示屏幕上显示为:
[测试模式选择]
综合测试
容量测试
识别代码
1. 综合测试:
A. 测试电池种类: 锂电, 镍氢, 镍镉。
B. 测试电池电压：2.4V, 3.6 V, 4.8V, 6.0V, 7.2V。
C. 标称电压为3.7V的电池等同于3.6V；标称电压为7.4V的电池等同于7.2V。
D. 测试时间根据所选项目不同大约需要0.8-1.5秒。
2．容量测试：
A. 测试电池种类: 锂电, 镍氢, 镍镉。
B. 测试电池电压：2.4V, 3.6 V, 4.8V, 6.0V, 7.2V。
C. 测试项目：电池的总容量，平台容量，过充保护电压，过放保护电压，短路及过流保护。
D.测试时间根据电池型号及设置不同大约需要1-3小时。
3．识别代码：可读出摩托罗拉系列手机电池内的代码，64+1024位。
二．测试步骤说明
开机后显示可供选择的三项菜单，通过“▲”“▼”键选择需要进行的测试项目,按“ENT”键进入测试功能。
1. 综合测试：
选择此功能后,进入“参数设置”:
[参数设置]
电池类型: 锂电
电池电压:3.6V
识别端子:R1/R2
1. 1.设置说明:
通过按键“▲”“▼”选择需要设置的项目。
电池类型:指电芯的类型。
通过按键“”
“”循环翻滚选择，可选择为“锂电”“镍氢”“镍镉”
电池电压:指电池的标称电压值。
通过按键“”
“”循环翻滚选择，可选择为“2.4V,3.6V,
4.8V, 6.0V, 7.2V”
识别端子:通过按键“”
“”循环翻滚选择，可选择为“NC”“R1”
“R1/R2”“M-”“R1/M-”“R+”“S”“T”“R1/R+”。
A．除电池正负极外，无其它识别端子时选择“NC”。
B．仅测试一个接在电池负极的电阻时选择“R1”。
C．需要同时测试两个接在电池负极的电阻时选择“R1/R2”。
D．仅测试一个MOTOROLA电池识别代码时选择“M-”。
E．需要同时测试一个接在电池负极的电阻及一个MOTOROLA电池识别代码时选择
“R1/M-”。
F．仅测试一个接在电池正极的电阻时选择“R+”。
G．需要同时测试一个接在电池负极的电阻及一个接在电池正极的电阻时选择“R1/R+”。
H．测试爱立信有码电池（如T28，T68）时选择“T”。
I．选择“S”时能对西门子S40进行测试并初始化。
设置完成后，按“ENT”键保存设置并进入合格范围设置，要退回主菜单按“ESC”键。
注意：在上述设置中，如果电池类型设置为“锂电”，而标称电压设置为“2.4V,或是4.8V,6.0V”，系统会自动更改为“镍氢”。
合格范围设置：依次为：
识别电阻R1上限 999.9KΩ下限 0.001 KΩ
识别电阻R2上限 999.9KΩ下限 0.001 KΩ
识别电阻R+上限 999.9KΩ下限 0.001 KΩ
在上述六项设置中, 按“ENT”键进入下一设置，按“ESC”键进入测试界面，按“”
“”键选择需要改变的位（下标*），按“▲”“▼”加减所选择的位，某位加减到最小或最大时可进行错位或进位操作。
下限报警电压仪器系统设置为3.50V, 按“▲”“▼”键加减0.05V,
按“”
“”键加减0.15V。
放电压差上限仪器系统设置为0.30V, 按“▲”“▼”键加减0.01V,
按“”
“”键加减0.10V。
上限报警内阻仪器系统设置为0.180Ω,按“▲”“▼”键加减0.005Ω,
按“”
“”键加减0.015Ω。
夹具内阻校正仪器系统设置为0.000Ω, 按“▲”“▼”键加减0.001Ω,
按“”
“”键加减0.010Ω。
控制设置仪器系统设置为0003.
设置1,在测试结束且合格时蜂鸣提示。
设置2，测试仪侦测到有电池连接时蜂鸣提示。
设置3，上述两种情况均蜂鸣提示。
上述合格范围设置完成后，关机不会丢失。
如不需要更改可直接按“ESC”键进入测试。
测试结果超过上述设置范围将会蜂鸣报警，如果某项测试不需要报警时，请将合格范围设到最大。
1．2．连接方法：
TP1，TP2连接电池负极，TP3，TP4连接电池正极。
连接TC3的电阻在屏幕上显示为R1；连接TC2的电阻在屏幕上显示为R2；连接TC1的电阻在屏幕上显示为R+；码（M-，S，T，S）连接TC4。
1. 3. 测试结果显示：
放电，保护，充电，码（M-，S，T，）均合格时显示“OK”,不合格时显示“!!”,如果放电显示“0!”表示空载与放电时的电压差超过设定值。
电压（V0）,内阻（Rs）,识别电阻（R1，R2，R+）测试不合格时会反白显示。
M-合格时显示家族码及1K校验码，不合格时显示“!!”。
任何一项不合格均会蜂鸣报警。
注意：⑴、在测试电池时要先确认电池的极性，反向接入可能造成仪器损坏⑵、当测试有码（M-，S，T，）的电池时，测试过程中“ESC”
键有可能被屏蔽，要退出程序可按“ENT”键。
2．
选择此功能后，进入“参数设置”。
[参数设置]
电池类型: 锂电
电池电压:3.6V
电池容量：1000mah
电池类型:指电芯的类型。
通过按键“”
“”循环翻滚选择，可选择为“锂电”“镍
氢”“镍镉”
电池电压:指电池的标称电压值。
通过按键“”
“”循环翻滚选择，可选择为“2.4V,3.6V,4.8V,6.0V,7.2V”
电池容量：可通过按键“”
“”循环翻滚选择为“100mah-2000mah”。
当电池标称容量不是100的倍数时，可选择一个接近的容量选项进行测试。
连接方法：TP1与TP2接电池负极，TP3与TP4接电池正极。
按“ENT”键进入测试界面，测试过程中按“ESC”键可退出正在进行的测试，
进入下一步。
测试过程（如锂电池）：恒流充电恒压充电过充测试（搁置2分钟后进入）恒流放电过放测试结果显示
测试完成后显示：短路过流： OK
过充电压： XX..XX V
过放电压： XX..XX V
放电容量: XXXX AH
可通过按键“”
“”查看电池在 3.6V,3.3V,3.0V时的平台放电容量。
说明：因测试成品电池时只能测试电池的输出端子，而不能测试电芯的两端，所以测试仪显示过充保护电压会比保护板实际过充保护电压高0.05V左右，显示过放保护电压会比保护板实际过放保护电压低0.05V左右，这是由保护板的内阻决定的。
如果测试结果显示过充电压等于或高于4.50V，或者过放电压等于或小于2.10V，说明此电池保护范围超过上述数值或者无保护功能。
选择此功能后进入识别代码读取界面:
Read NUM:!!
00000
00000
00000
这时将电池负极端子接在测试仪TP2端子上，将电池识别代码端子接在测试仪TC4端子上，识别代码读取界面上会在第一行显示OK。
在第二行显示此电池注册码，第三行及第四行显示的是EPROM内的前16个字节数据。
Read NUM:OK
XXXXXXXXXXXXXXXX
XXXXXXXXXXXXXXXX
XXXXXXXXXXXXXXXX
XXXXXXXXXXXXXXXX
此时如果断开电池与测试仪的连接，那么界面回到初始状态，可以进行下一
个测试。
再初始状态下，按“”（按住此键1秒后松开），识别代码读取界面第一行变为READ ALL，
此模式能够读取电池内所有数据。
在此状态下将电池负极端子接在测试仪TP2端子上，将电池识别代码端子接在测试仪TC4端子上，识别代码读取界面上会在第一行显示OK，在第二行显示此电池注册码，第三行及第四行显示的是EPROM内的前16个字节数据。
并在界面右角上显示1/8.
Read ALL:OK 1/8
XXXXXXXXXXXXXXXX
XXXXXXXXXXXXXXXX
XXXXXXXXXXXXXXXX
按“▼”键,界面第三及第四行会显示EPRO内第17道第32个字节,右上角会显示2/8,如果再按“▼”键界面第三及第四行会显示EPRO内第33道第48个字节,右上角会显示3/8,依次类推,直到显示完所有数据(128个字节)。
在上述过程中，如果按“▲”键，会回到上一界。
在此模式下，如果断开电池与测试仪的连接，显示数据不会消失。
只有按“ESC”
键（按住此键1秒后松开），才会回到初始状态，进行下一个测试。
在Read ALL模式下，按“”键（按住此键1秒后松开），识别代码读取界面第一行变为Read ALL,转为Read NUM模式。
