现浇箱梁满堂支架计算书

现浇箱梁满堂支架计算书

现浇箱梁满堂支架计算书我标段K81+380,K84+947.9,K85+779.49天桥为20m+30m×2+20m后张法现浇连续箱梁桥,梁高1.15m,桥面宽8.5m,箱梁采用C40混凝土,均采用满堂碗扣式支架施工。

满堂支架的基础用山皮石处理,上铺10cm混凝土垫层,采用C20混凝土,然后上部铺设10cm×10cm木方承托支架。

支架最高6m,采用Φ48mm,壁厚3.5mm钢管搭设,使用与立杆配套的横杆及立杆可调底座、立杆可调顶托,现浇箱梁腹板及底板中心位置纵距、横距采用60cm×90cm的布置形式,现浇箱梁跨中位置支架步距采用120cm的布置形式,现浇板梁墩顶位置支架步距采用60cm的布置形式,立杆顶设二层12cm×12cm 方木,间距为90cm。

门洞临时墩采用Φ48×3.5(Q235)碗扣式脚手架搭设立杆,纵向间距45cm、横向间距均为45cm,横杆步距按照60cm进行布置。

门洞横梁采用12根I40a工字钢,其中墩柱两侧采用双排工字钢,其余按间距70cm平均布置。

验算结果1荷载计算根据本桥现浇箱梁的结构特点,在施工过程中将涉及到以下荷载形式:⑴ q1——箱梁自重荷载,新浇混凝土密度取2600kg/m3。

根据现浇箱梁结构特点,我们取Ⅰ-Ⅰ截面、Ⅱ-Ⅱ截面两个代表截面进行箱梁自重计算,并对两个代表截面下的支架体系进行检算,首先分别进行自重计算。

①Ⅰ-Ⅰ截面处q1计算根据横断面图,则:q 1 =BW=BAc⨯γ=()()[]kPa=82.351.432.025.85.483.025.41.426⨯÷++⨯÷+⨯注:B—箱梁底宽,取4.1m,将箱梁全部重量平均到底宽范围内计算偏于安全。

②Ⅱ-Ⅱ截面处q1计算根据横断面图,则:q 1 =BW=BAc⨯γ=()()()[]kPa=16.191.473.024.38.332.025.85.483.025.41.426⨯÷+-⨯÷++⨯÷+⨯注:B—箱梁底宽,取4.1m,将箱梁全部重量平均到底宽范围内计算偏于安全。

(一)计算书现浇连续箱梁计算书

(一)计算书现浇连续箱梁计算书

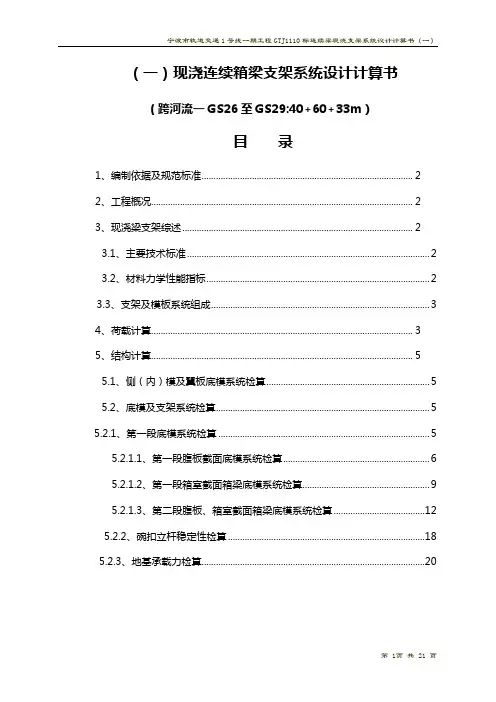

(跨河流一GS26至GS29:40+60+33m)目录1、编制依据及规范标准 (2)2、工程概况 (2)3、现浇梁支架综述 (2)3.1、主要技术标准 (2)3.2、材料力学性能指标 (2)3.3、支架及模板系统组成 (3)4、荷载计算 (3)5、结构计算 (5)5.1、侧(内)模及翼板底模系统检算 (5)5.2、底模及支架系统检算 (5)5.2.1、第一段底模系统检算 (5)5.2.1.1、第一段腹板截面底模系统检算 (6)5.2.1.2、第一段箱室截面箱梁底模系统检算 (9)5.2.1.3、第二段腹板、箱室截面箱梁底模系统检算 (12)5.2.2、碗扣立杆稳定性检算 (18)5.2.3、地基承载力检算 (20)(跨河流一GS26至GS29:40+60+33m)1、编制依据及规范标准见计算总说明。

2、工程概况GS26至GS29号墩三跨40+60+33m现浇连续箱梁位于高桥西至石路头区间,其中GS27至GS28跨越河流一,且该连续梁位于曲线上。

该三跨处于低墩区(落地段),桥下净空2.5~7m(跨河段2.5~5.1m),河流一宽度19m,水深约0.5m,属大西坝河小支流,无通航要求。

箱梁顶宽9600~10400mm,底宽4386mm~5186mm,墩顶梁高3500mm,跨中梁高2000mm,单箱单室截面,如图1-2所示。

3、现浇梁支架综述由于该连续梁位于低墩区(落地段),跨河处最低净空仅2.5m,若采用门洞支架无法拆除桩基础,且该河道为大西坝河的小支流,河宽约20m,水深约0.5m,不具备通航条件,因此全部采用满堂支架法施工,其中GS27至GS28跨越河流一位置设置3根并排Φ1000mm预应力砼过水管,以利于两侧河道水流畅通。

3.1、主要技术标准连续梁平、立、剖面图见图1-1、2。

3.2、材料力学性能指标详见计算总说明。

3.3、支架及模板系统组成支架系统自下而上主要由500mm厚宕碴、C15砼找平层、碗扣脚手架、底模系统组成;底模系统由15mm厚竹胶板面板、100*100mm方木小楞和150*100mm方木大楞组成。

现浇箱梁模板(盘扣式)计算书

现浇箱梁模板(盘扣式)计算书

箱梁模板(盘扣式)计算书计算依据:1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计标准》GB 50017-20175、《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010一、工程属性箱梁类型四室梁A(mm) 4500 B(mm) 950 C(mm) 1750 D(mm) 1250 E(mm) 250 F(mm) 350 G(mm) 1850 H(mm) 150 I(mm) 1450 J(mm) 700 K(mm) 300 L(mm) 1100 M(mm) 500 N(mm) 2000 O(mm) 250箱梁断面图二、构造参数底板下支撑小梁布置方式垂直于箱梁断面横梁和腹板底的小梁间距l2(mm) 150 箱室底的小梁间距l3(mm) 250 翼缘板底的小梁间距l4(mm) 250 标高调节层小梁是否设置否可调顶托内主梁根数n 2主梁受力不均匀系数ζ0.5 立杆纵向间距l a(mm) 600横梁和腹板下立杆横向间距l b(mm) 600 箱室下的立杆横向间距l c(mm) 900 翼缘板下的立杆横向间距l d(mm) 900 模板支架搭设的高度H(m) 13.5 立杆计算步距h(mm) 1500 立杆伸出顶层水平杆长度a(mm) 350 立杆顶部步距h'(mm) 1000支架立杆步数9次序横杆依次间距hi(mm)1 3502 15003 15004 15005 15006 15007 15008 15009 1000箱梁模板支架剖面图三、荷载参数截面惯性矩I=bt3/12=1000×153/12=281250mm4截面抵抗矩W=bt2/6=1000×152/6=37500mm31、横梁和腹板底的面板承载能力极限状态的荷载设计值:q=[1.2(G1k h0+G2k+G4k)+1.4Q1k]×b=[1.2×(25.5×1.7+0.75+0.4)+1.4×4]× 1=59kN/m h0--验算位置处混凝土高度(m)正常使用极限状态的荷载设计值:qˊ=b(G1k h0+G2k+G4k+Q1k)=1×(25.5×1.7+0.75+0.4+4)=48.5kN/m计算简图如下:l=150mm1)、抗弯强度验算M=0.125ql2 =0.125×59×0.152=0.166kN·mσ=M/W=0.166×106/37500=4.427N/mm2≤f=15N/mm2满足要求!2)、抗剪强度验算V=0.5ql =0.5×59×0.15=4.425kNτ=3V/(2bt)=3×4.425×103/(2×1000×15)=0.443N/mm2≤f v=1.6 N/mm2满足要求!3)、挠度变形验算ω=5qˊl4/(384EI) =5×48.5×1504/(384×6000×281250)=0.189mm≤[ω]=min(l/150,10)=min(150/150,10)=1mm满足要求!2、箱室底的面板同上计算过程,h0=0.6m ,l=l3=250mm项次抗弯强度验算抗剪强度验算挠度变形验算验算值σ=5.28N/mm2 τ=0.317N/mm2 ω=0.616mm允许值f=15N/mm2 f v=1.6N/mm2 [ω]=min(l/150,10)=min(250/150,10)=1.667mm结论符合要求符合要求符合要求同上,h0(平均厚度)=0.475m ,l=l4=250mm项次抗弯强度验算抗剪强度验算挠度变形验算验算值σ=4.48N/mm2 τ=0.269N/mm2 ω=0.52mm允许值f=15N/mm2 f v=1.6N/mm2 [ω]=min(l/150,10)=min(250/150,10)=1.667mm结论符合要求符合要求符合要求五、小梁计算小梁材质及类型槽钢计算截面类型10号槽钢截面惯性矩I(cm4) 198.3 截面抵抗矩W(cm3) 39.7抗弯强度设计值f(N/mm2) 205 弹性模量E(N/mm2) 206000抗剪强度设计值fv(N/mm2) 120 计算方式三等跨梁1、横梁和腹板底的小梁承载能力极限状态的荷载设计值:q=[1.2b(G1k h0+G2k+G4k)+1.4bQ1k]=[1.2×0.15×(25.5×1.7+0.75+0.4)+1.4×0.15×4]=8.85k N/mh0--验算位置处混凝土高度(m)因此,q静=[1.2b(G1k h0+G2k+G4k)]=[1.2×0.15×(25.5×1.7+0.75+0.4)]=8.01kN/mq活=1.4×bQ1k=1.4×0.15×4=0.84kN/m正常使用极限状态的荷载设计值:qˊ=b(G1k h0+G2k+G4k+Q1k)=0.15×(25.5×1.7+0.75+0.4+4)=7.275kN/m计算简图如下:l=l a=600mm1)抗弯强度验算M =0.1q静l2+0.117q活l2=0.1×8.01×0.62+0.117×0.84×0.62=0.324kN·mσ=M/W=0.324×106/(39.7×103)=8.161N/mm2≤f=205N/mm2满足要求!2)挠度变形验算ω=0.677qˊl4/(100EI)=0.677×7.275×6004/(100×206000×1983000)=0.016mm≤[ω]=min(l/150,10)=min(600/150,10)=4mm满足要求!3)最大支座反力计算小梁传递最大支座反力:承载能力极限状态R max1=1.1q静l+1.2q活l=1.1×8.01×0.6+1.2×0.84×0.6=5.891kN 正常使用极限状态Rˊmax1=1.1qˊl=1.1×7.275×0.6=4.801kN2、箱室底的小梁同上计算过程,h0=0.6m ,b=l3=250mm3同上,h0(平均厚度)=0.475m ,b=l4=250mm六、主梁计算承载能力极限状态:p=ζ R max1=0.5×5.891=2.946kN正常使用极限状态:pˊ=ζRˊmax1=0.5×4.801=2.401kN横梁底立杆的跨数为2、1、2跨,腹板底立杆的跨数有3跨,按三等跨计算小梁计算简图如下,l=l b=600mm1)抗弯强度验算M=0.663kN·mσ=M/W=0.663×106/(39.7×103)=16.7N/mm2≤f=205N/mm2满足要求!2)挠度变形验算ω=0.034mm≤[ω]=min(l/150,10)=min(600/150,10)=4mm满足要求!3)最大支座反力计算横梁和腹板底主梁传递给可调顶托的最大支座反力:R max4=12.889kN /ζ=12.889/0.5=25.778kN2、箱室底主梁同上计算过程,p=ζR max2=0.5×4.265=2.132kN,p=ζRˊmax2=0.5×3.374=1.687kN,l c=900mm,按二等跨计算。

现浇箱梁支架受力计算书

现浇箱梁支架受力计算书

现浇箱梁支架受力计算书现浇箱梁支架采用满堂式碗口支架施工,受力计算取5#~9#箱梁支架进行受力计算。

(计算包括荷载计算、底模强度计算、横梁强度计算、纵梁强度计算和支架受力计算)一、荷载计算1、箱梁荷载:箱梁钢筋混凝土自重:G=473.2m3×25KN/m3=11830KN(钢筋混凝土的容重为26KN/m3)(473.2 m3为第二联现浇箱梁混凝土方量)偏安全考虑,以全部重量作用于底板上计算单位面积压力:F1=G×S=11830KN÷(4m×100m)=29.575KN/m22、施工荷载:取F2=2.5KN/m23、振捣混凝土产生荷载:取F3=2.0K N/m24、箱梁芯模:取F4=1.5KN/m25、竹胶板:取F5=0.5KN/m26、方木:取F6=7.5KN/m3二、底模强度计算箱梁底模采用高强度竹胶板,板厚t=15mm,竹胶板方木背肋间距为300mm,所以验算模板强度采用宽b=300mm平面竹胶板。

1、模板力学性能(1)弹性模量E=0.1×105MPa。

(2)截面惯性矩:I=bh3/12=30×1.53/12=8.44cm4(3)截面抵抗矩:W= bh2/6=30×1.52/6=11.25cm3(4)截面积:A=bh=30×1.5=45cm22、模板受力计算(1)底模板均布荷载:F= F1+F2+F3+F4=29.575+2.5+2.0+1.5=35.575KN/m2q=F×b=35.575×0.3=10.6725KN/m(2)跨中最大弯矩:M=qL2/8=10.6725×0.32/8=0.12KN·m(3)弯拉应力:σ=M/W=0.12×103/11.25×10-6=10.7MPa<[σ]=11MPa,竹胶板板弯拉应力满足要求。

(4)挠度:从竹胶板下方木背肋布置可知,竹胶板可看作为多跨等跨连续梁,按三等跨均布荷载作用连续梁进行计算,计算公式为:f=0.677qL4/100EI=(0.677×11.0274×0.34)/(100×0.1×108×8.44×10-8)=0.693mm<L/400=0.75mm竹胶板挠度满足要求。

100米现浇箱梁支架计算书

100米现浇箱梁支架计算书

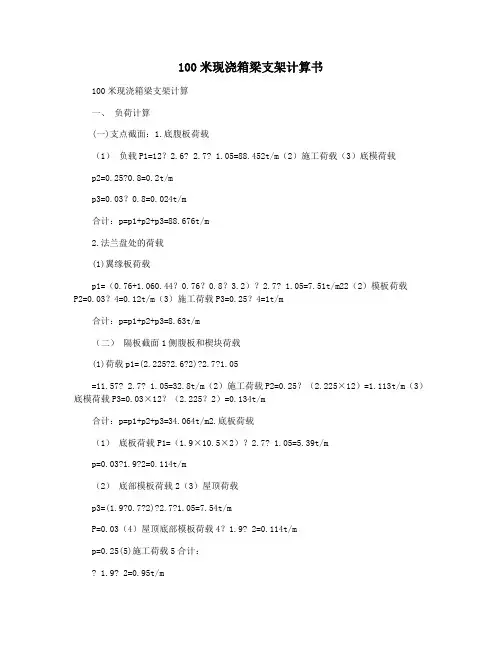

100米现浇箱梁支架计算书100米现浇箱梁支架计算一、负荷计算(一)支点截面:1.底腹板荷载(1)负载P1=12?2.6? 2.7? 1.05=88.452t/m(2)施工荷载(3)底模荷载p2=0.25?0.8=0.2t/mp3=0.03?0.8=0.024t/m合计:p=p1+p2+p3=88.676t/m2.法兰盘处的荷载(1)翼缘板荷载p1=(0.76+1.060.44?0.76?0.8?3.2)?2.7? 1.05=7.51t/m22(2)模板荷载P2=0.03?4=0.12t/m(3)施工荷载P3=0.25?4=1t/m合计:p=p1+p2+p3=8.63t/m(二)隔板截面1侧腹板和楔块荷载(1)荷载p1=(2.225?2.6?2)?2.7?1.05=11.57? 2.7? 1.05=32.8t/m(2)施工荷载P2=0.25?(2.225×12)=1.113t/m(3)底模荷载P3=0.03×12?(2.225?2)=0.134t/m合计:p=p1+p2+p3=34.064t/m2.底板荷载(1)底板荷载P1=(1.9×10.5×2)?2.7? 1.05=5.39t/mp=0.03?1.9?2=0.114t/m(2)底部模板荷载2(3)屋顶荷载p3=(1.9?0.7?2)?2.7?1.05=7.54t/mP=0.03(4)屋顶底部模板荷载4?1.9? 2=0.114t/mp=0.25(5)施工荷载5合计:1.9 2=0.95t/mp=p1+p2+p3=14.108t/m3.中间腹板和楔块荷载(1)荷载p1=(3.75?2.6)?2.7?1.05=9.75?2.7?1.05=27.641t/m(2)施工荷载p2=0.25?3.75=0.938t/m(3)底部模板荷载P3=0.03?3.75=0.113t/m合计:p=p1+p2+p3=28.692t/m4.法兰盘处的荷载1)、翼缘板荷载p1=(0.76+1.060.44?0.76?0.8?3.2)?2.7? 1.05=7.51t/m22模板荷载p2=0.03?4=0.12t/m2) . 施工荷载P3=0.25?4=1t/m合计:p=p1+p2+p3=8.63t/m(三)中跨段边腹板处(腹板宽度0.5米)1)侧腹板荷载p1=0.5?(2.6?0.18)?2.7?1.05=3.94t/m2)施工荷载P2=0.253)底模荷载P3=0.03?0.5=0.125t/m?0.5=0.015t/m合计:p=p1+p2+p3=4.08t/m底板处P1=(0.28?5.2751)屋顶荷载0.30.30.90.220.220.32)2.71.05=(1.48+0.09+0.2+0.13)2.71.05=5.39t /m2)顶板底模P2=0.033)底板荷载P3=?5.275=0.16t/m0.255.275+0.30.32.71.05=3.99t/m4)底板顶部和底部模板P4=0.035)施工荷载P5=0.25?5.275=0.16t/m?5.275=1.32t/m合计:p=p1+p2+p3+p4+p5=11.02t/m翼缘板处荷载1)法兰盘载荷0.5+0.80.18?0.5?0.8??3.2)?2.7?1.05=4.56t/m222)模板荷载p2=0.03?4=0.12t/m P1=(3)施工荷载P3=0.254=1t/m总计:P=P1+P2+P3=5.68t/m二、支架计算(横向)100m箱梁现浇支架采用钢管桩支架,纵横设置500工字梁,其上设置12个洞口×15cm方木和竹胶合板作为底板。

支架法现浇箱梁计算书

支架法现浇箱梁计算书

现浇箱梁支架验算书1、现浇箱梁荷载分配分析1.1 单箱二室现浇箱梁断面与面积叠加图如下:单箱二室现浇箱梁断面图单箱二室箱梁面积叠加图1.1.1、单箱二室现浇箱梁荷载计算(1)、钢筋混凝土荷载25cm厚顶及底板荷载:q1=0.25×2×26=13 (KN/m2);肋、腹板荷载:q2=2.1×26=54.6(KN/m2);横梁荷载:q3=2.1×26=54.6 (KN/m2);翼板荷载:q4=0.45×26=11.7 (KN/m2)。

(2)、模板计算荷载:q5=1.5 KN/m2。

档荷载:0.1m×0.1m×1m/0.3m×8KN/m3=0.27KN/m2,芯模及支撑等为1倍木档重量=(0.45+0.27)×2 KN/m2,故可按1.5KN/m2计)。

(3)、设备及施工均布活荷载:q6=2.5 kN/m2。

(4)、混凝土浇注冲击荷载:q7 =2 kN/m2。

(5)、混凝土振捣荷载:q8=2 kN/m2。

1.2 单箱四室现浇箱梁断面与面积叠加图如下:单箱四室现浇箱梁断面图单箱四室箱梁面积叠加图1.2.1、单箱四室现浇箱梁荷载计算(1)、钢筋混凝土荷载25cm厚顶及底板荷载:q1=0.25×2×26=13 (KN/m2)。

肋、腹板荷载:q2=1.4×26=36.4 (KN/m2)。

横梁荷载:q3=1.4×26=36.4 (KN/m2)。

翼板荷载:q4=0.45×26=11.7 (KN/m2)。

(2)、模板计算荷载:q5=1.5 KN/m2。

的木档荷载:0.1m×0.1m×1m/0.3m×8KN/m3=0.27KN/m2,芯模及支撑等为1倍木档重量=(0.45+0.27)×2 KN/m2,故可按1.5KN/m2计)(3)、设备及施工均布活荷载:q6=2.5 kN/m2。

现浇箱梁施工支架计算书03

现浇箱梁施工支架计算书03

第二篇现浇箱梁施工支架计算书一、概述xxx大桥上部结构为单箱双室变截面预应力砼变等截面连续箱梁,跨径布置为全桥一联37+55+37m。

上部结构预应力现浇箱梁顶宽19m,底宽13m,外翼板悬臂长3.0m;箱梁跨中及边跨支点处梁高为2m,中间墩墩顶支点梁高为3.6m;箱梁顶板厚0.28m,跨中底板厚0.25m,根部底板厚0.8m,底板厚按二次抛物线变化。

跨中腹板厚0.5m,根部腹板厚0.85m。

二、现浇箱梁满堂支架计算1、概况(1)、支架概述本工程采用满堂式碗口式脚手架一次性搭设现浇施工。

(2)、支架组成满堂式碗口支架体系由支架基础(厚25cmC25砼)、Φ48×3.5mm碗口立杆、横杆、斜撑杆、可调节底托、可调节顶托、﹝10槽钢横向分配梁, 10cm×10cm木方做纵向分配梁;模板系统由侧模、底模、芯模、端模等组成。

﹝10槽钢分配梁横向布置,直接铺设在支架顶部的可调节顶托上,箱梁底模板采用定型大块胶合板,后背10cm×10cm木方,然后直接铺装在﹝10槽钢分配梁上进行连接固定;侧模、翼缘板模板为胶合板。

根据箱梁施工技术要求、荷载重量、荷载分布状况、地基承载力情况等技术指标,通过计算确定,每联支架其立杆纵距采用90cm(在腹板、墩柱加密区及中隔板位置采用扣件钢管加密为45cm),横距布置:标准90*3+60*3+90*5+60*2+90*3cm,支架立杆步距为120cm,支架在桥纵向每450cm间距设置剪刀撑;支架两端的纵、横杆系通过垫木牢固支撑在桥墩上;立杆顶部安装可调节顶托,立杆底部支立在底托上,底托安置在支架基础为25cm厚的C25砼场地上,砼下层为换填碾压密实的砂砾石层。

(3)、主要计算内容根据本桥结构设计要点及支架设计要点,主要计算内容如下:①在支架荷载作用下,施工支架的内力和应力情况。

②在支架荷载作用下,底模主横梁的挠度和应力情况。

③在支架荷载作用下,底模纵向分配梁的挠度和应力情况。

现浇箱梁费用计算书1

现浇箱梁费用计算书1

现浇箱梁费用计算书(满堂支架法与钢支撑对比)一、地基处理1、地基回填处理290m(桥长)*17.5m(桥宽)*1m(平均换填1m深)=5075m3*10元/m3=50750元(考虑就近取土)2、地基垫层石渣290m(桥长)*17.5m(桥宽)*0.5m(处置高0.5m)=2537.5m3*50元/m3=126875元(考虑外购石渣)3、支架底托垫块17.5m(长)*0.3(宽)*0.3(高)=1.575m3*323块(290m(桥长)/0.9m(纵向间距))=508.725m3*400元/m3(C50砼)=203490元(垫层造价过高可考虑砼垫层:290m*17.5m*0.05m*400元/m3=101500元(主要是后期拆除时工作量较大))地基处理费用合计:50750元+126875元+203490元(101500元)=381115元(279125元)注:以上费用为项目部承担费用二、碗扣式满堂支架1、考虑第2联(优先)和第4联(考虑A匝道路基先施工第4联)先施工,则支架按第2联长度90m,第4联长度80m半联计算长度为40m(第2、4联支架总长度130m,与第1、3联总长度140m正好周转使用,减少钢管租用);2、立杆用量按纵向设置130m/0.9m≈145排,横向设置17.5m/0.6≈30排,支架平均高度按9m计算,则立杆总用量为:145*30*9m=39150m*0.026元/天.m*180天=183222元3、横杆用量纵横向高度按1.2m计算,则在高度方向为7排,因此横杆总用量为:130m*7*30+17.5*7*145=45062.5m*0.026元/天.m*180天≈210893元4、顶、底托用量顶、底托总用量145*30*2=8700个*0.005元/天.个*180天=7830元5、斜杆用量斜杆总用量:12m*4根(考虑底板支撑2根、翼缘板支撑2根)*145排=6960m*0.026元/天.m*180天≈32573元满堂支架费用合计:183222元+210893元+7830元+32573元=434518元(折算每天租金为:434518元/180天=2414元/天)注:以上费用为施工方承担费用三、模板、方木1、综合考虑采用竹胶板(底模及侧模)及木模板(芯模);底模板方木采用10cm*10cm(横向间距为30cm),加固模板用方木采用5cm*5cm(横向间距为25cm、纵向间距为50cm),竹胶板配置2联使用量,木模板配置全桥使用量;底板用方木配置2联使用量,其余为配置全桥使用量2、竹胶板用量:140m*(10.5m+5.0m+0.93m+0.34m)=2347.8m2*50元/m2=117390元3、木模板用量:260m*(4.5m+0.5*2)*2=2860m2*23元/m2=65780元4、底模用方木为纵向布置,横向布置间距为30cm,规格为10cm*10cm,横向布置为10.5m/0.3m=35孔,因此方木总用量为:140m*36=5040m*0.1m*0.1m=50.4m3*1875元/m3=94500元5、芯模板用方木为纵、横向布置,横向布置间距为25cm、纵向间距为50cm,横向260m/0.25m=520孔,纵向5.5m/0.5m=11孔,方木总用量为:5.5m*521+260m*12=5985.5m*0.05m*0.05m≈15.0m3*1875元/m3=28125元模板、方木费用合计为:117390元+65780元+94500元+28125元=305795元注:以上费用为施工方承担费用四、人工、机械及其它费用(不含钢筋加工及安装)1、支架安装及拆除费用为:290m*17.5m*40元/m2=203000元(折算65元/m3)2、模板制作、安装、拆除费用为:260m*(4.5m+0.5*2)*2+260m*(10.5m+5.0m+0.93m+0.34m)+260m*10.5m=9950.2m2*35元/m2=348257元(折算112元/m3)3、支架预压及卸载:3131.6m3*2.5元/m3=7829元4、混凝土浇筑及养生:3131.6m3*30元/m3=93948元5、小型运输车:6月*6000元/月(含油)=36000元6、材料进退场运输费:20000元*2=40000元7、小件、低值易耗品及小型机具使用费:3131m3*10元/m3=31310元人工、机械及其它费用合计为:203000元+348257元+7829元+93948元+36000元+40000元+31310元=760344元注:以上费用为施工方承担费用五、费用计算方法一(满堂支架):381115元(项目部承担)+434518元(施工方承担)+305795元(施工方承担)+760344元(施工方承担)=1881772元总成本折算:1881772元/3131m3≈601.01元/m3施工方成本折算:(1881772元-381115元)/3131m3≈479.29元/m3清单对比:601.01元/m3+348元/m3(砼)=949.01元/m3*1.0359(税率0.0359)=983.08元/m3>899.97元/m3(C40)、899.92元/m3(C50)方法二(钢支撑法):采用钢支撑法施工,可将地基处理及支架费用节省,计算成本如下:434518元(施工方承担)+305795元(施工方承担)+(760344元-203000元(支架费用))(施工方承担)=1297657元施工方成本折算:1297657/3131m3≈414.45元/m3清单对比:414.45元/m3+348元/m3(砼)=762.45元/m3*1.0359(税率0.0359)=789.83元/m3<899.97元/m3(C40)、899.92元/m3(C50)综上所计算,采用钢支撑配合工字施工成本较低。

现浇箱梁模板、支架计算书

现浇箱梁模板、支架计算书

现浇箱梁模板、支架计算书(左幅)江浦互通2号桥跨经为16+21+16=53m,左幅现浇箱梁混凝土方量为797.1m3。

底模、侧模计划采用δ=15mm厚竹胶板(规格1.22×2.44m,每块约重40kg),底模下横桥向布设净间距为20cm的10cm×10cm木方,下层方木12cm×15cm,顺桥向布设,间距为0.9米。

支架采用碗扣支架,横桥向间距90cm;顺桥向间距120cm,腹板处、横隔梁处横桥向和顺桥向间距均为60cm。

碗扣支架底托下放置45cm×45cm×10cm的20#钢筋混凝土预制垫块。

支架下地基采用60cm灰土处理。

现对以上方案进行计算。

一、荷载组成1、梁体混凝土自重:26×797.1=20724.6KN2、模板自重:26.62×53×(40/1.22×2.44)×10-2=189.6KN3、横桥向方木自重:53/0.2×24.4×0.1×0.1×5=323.3KN4、顺桥梁方木自重:28×53×0.15×0.12×5=133.6KN5、施工人员和施工材料、机具行走运输或堆放荷载:1.5KPa6、倾倒混凝土时产生的荷载:6.0 KPa7、振捣混凝土时产生的荷载:2.0 KPa二、竹胶板验算,模板规格:(1.22m×2.44m),厚度1.5cm荷载组合20724.6/(52.92×24.46)×1.2+9.5×1.4=32.52KN/m2q=32.52×1.22=39.68KN/mI=1.22×0.0153/12=3.4×10-7m4W=1.22×0.0152/6=4.6×10-5 m3M=qL2/8=39.68×0.2×0.2/8=0.2KN.m竹胶板的容许拉应力参考A-4种类木材取值,为[σw]=11.0MPa,弹性模量取E=9×103 MPaσw=M/W=0.2/4.6×10-5=4.35Mpa<[σw]强度满足要求。

现浇箱梁模板计算书

现浇箱梁模板计算书

(一)内侧顶模板计算(1)横向背楞的计算1、强度计算简化为三跨连续梁模型q=(26×1.1×0.25+7.5×0.012)+(4+2.5)=13.74 kN/m2230.0122466bh W cm === 抗弯强度验算[]230.12410M ql Wσσ-==⨯<=30Mpa 0.72l m <l 取30cm 。

2、挠度验算条件:[]f f <m ax 250l 100677.04max <=EI ql f 4370.67713.740.30.520.01211010012⨯⨯=⨯⨯⨯mm <1.2mm 故抗弯强度和挠度满足要求。

横向背楞采用8cm ×10cm 的方木,间隔为30cm 。

(2)纵向背楞的计算1、强度计算简化为三跨连续梁模型q=(26×1.1×0.25×0.3+7.5×0.012×0.3+0.1×0.08×7.5)+(4+2.5)×0.3=4.18 kN/m2230.080.1133.366bh W cm ⨯=== 抗弯强度验算[]22330.1 4.180.880.1133.310==2.43133.310M ql W σσ--⨯⨯==⨯<⨯=13Mpa 2、挠度验算条件:[]f f <m ax 250l 100677.04max <=EI ql f4370.677 4.180.880.30.080.111010012⨯⨯=⨯⨯⨯⨯mm <5.3mm 故抗弯强度和挠度满足要求。

纵向背楞在横向背楞下设置四道,距离为0.88m 。

(3)支撑钢管计算1、强度验算设每1.2m 设置一个支撑钢管。

横向背楞传递到纵向背楞的Q =4.18×0.88=3.68kN Mmax=2.21 kN.m[]32.219.21324010M Mpa Mpa W σσ-===<=⨯ 2、挠度验算条件:[]f f <m ax 250l 384p 81.63m ax <=EI l f 3376.81 3.68 1.20.780.10.1211038412⨯⨯=⨯⨯⨯⨯mm <4.8mm 故抗弯强度和挠度满足要求。

现浇箱梁费用计算书1

现浇箱梁费用计算书1

现浇箱梁费用计算书(满堂支架法与钢支撑对比)一、地基处理1、地基回填处理290m(桥长)*17.5m(桥宽)*1m(平均换填1m深)=5075m3*10元/m3=50750元(考虑就近取土)2、地基垫层石渣290m(桥长)*17.5m(桥宽)*0.5m(处置高0.5m)=2537.5m3*50元/m3=126875元(考虑外购石渣)3、支架底托垫块17.5m(长)*0.3(宽)*0.3(高)=1.575m3*323块(290m(桥长)/0.9m(纵向间距))=508.725m3*400元/m3(C50砼)=203490元(垫层造价过高可考虑砼垫层:290m*17.5m*0.05m*400元/m3=101500元(主要是后期拆除时工作量较大))地基处理费用合计:50750元+126875元+203490元(101500元)=381115元(279125元)注:以上费用为项目部承担费用二、碗扣式满堂支架1、考虑第2联(优先)和第4联(考虑A匝道路基先施工第4联)先施工,则支架按第2联长度90m,第4联长度80m半联计算长度为40m(第2、4联支架总长度130m,与第1、3联总长度140m正好周转使用,减少钢管租用);2、立杆用量按纵向设置130m/0.9m≈145排,横向设置17.5m/0.6≈30排,支架平均高度按9m计算,则立杆总用量为:145*30*9m=39150m*0.026元/天.m*180天=183222元3、横杆用量纵横向高度按1.2m计算,则在高度方向为7排,因此横杆总用量为:130m*7*30+17.5*7*145=45062.5m*0.026元/天.m*180天≈210893元4、顶、底托用量顶、底托总用量145*30*2=8700个*0.005元/天.个*180天=7830元5、斜杆用量斜杆总用量:12m*4根(考虑底板支撑2根、翼缘板支撑2根)*145排=6960m*0.026元/天.m*180天≈32573元满堂支架费用合计:183222元+210893元+7830元+32573元=434518元(折算每天租金为:434518元/180天=2414元/天)注:以上费用为施工方承担费用三、模板、方木1、综合考虑采用竹胶板(底模及侧模)及木模板(芯模);底模板方木采用10cm*10cm(横向间距为30cm),加固模板用方木采用5cm*5cm(横向间距为25cm、纵向间距为50cm),竹胶板配置2联使用量,木模板配置全桥使用量;底板用方木配置2联使用量,其余为配置全桥使用量2、竹胶板用量:140m*(10.5m+5.0m+0.93m+0.34m)=2347.8m2*50元/m2=117390元3、木模板用量:260m*(4.5m+0.5*2)*2=2860m2*23元/m2=65780元4、底模用方木为纵向布置,横向布置间距为30cm,规格为10cm*10cm,横向布置为10.5m/0.3m=35孔,因此方木总用量为:140m*36=5040m*0.1m*0.1m=50.4m3*1875元/m3=94500元5、芯模板用方木为纵、横向布置,横向布置间距为25cm、纵向间距为50cm,横向260m/0.25m=520孔,纵向5.5m/0.5m=11孔,方木总用量为:5.5m*521+260m*12=5985.5m*0.05m*0.05m≈15.0m3*1875元/m3=28125元模板、方木费用合计为:117390元+65780元+94500元+28125元=305795元注:以上费用为施工方承担费用四、人工、机械及其它费用(不含钢筋加工及安装)1、支架安装及拆除费用为:290m*17.5m*40元/m2=203000元(折算65元/m3)2、模板制作、安装、拆除费用为:260m*(4.5m+0.5*2)*2+260m*(10.5m+5.0m+0.93m+0.34m)+260m*10.5m=9950.2m2*35元/m2=348257元(折算112元/m3)3、支架预压及卸载:3131.6m3*2.5元/m3=7829元4、混凝土浇筑及养生:3131.6m3*30元/m3=93948元5、小型运输车:6月*6000元/月(含油)=36000元6、材料进退场运输费:20000元*2=40000元7、小件、低值易耗品及小型机具使用费:3131m3*10元/m3=31310元人工、机械及其它费用合计为:203000元+348257元+7829元+93948元+36000元+40000元+31310元=760344元注:以上费用为施工方承担费用五、费用计算方法一(满堂支架):381115元(项目部承担)+434518元(施工方承担)+305795元(施工方承担)+760344元(施工方承担)=1881772元总成本折算:1881772元/3131m3≈601.01元/m3施工方成本折算:(1881772元-381115元)/3131m3≈479.29元/m3清单对比:601.01元/m3+348元/m3(砼)=949.01元/m3*1.0359(税率0.0359)=983.08元/m3>899.97元/m3(C40)、899.92元/m3(C50)方法二(钢支撑法):采用钢支撑法施工,可将地基处理及支架费用节省,计算成本如下:434518元(施工方承担)+305795元(施工方承担)+(760344元-203000元(支架费用))(施工方承担)=1297657元施工方成本折算:1297657/3131m3≈414.45元/m3清单对比:414.45元/m3+348元/m3(砼)=762.45元/m3*1.0359(税率0.0359)=789.83元/m3<899.97元/m3(C40)、899.92元/m3(C50)综上所计算,采用钢支撑配合工字施工成本较低。

现浇箱梁张拉计算书

现浇箱梁张拉计算书

福鼎市潮音大桥(人行桥)及岗尾大桥工程潮音大桥现浇箱梁张拉计算书福建龙辉建设工程有限公司二〇一四年八月二十二日潮音大桥现浇箱梁张拉计算书一、工程概况潮音大桥设计为半径R=200m的反向曲线桥,上部结构设计为现浇砼连续箱梁,预应力钢绞线采用高强度低松弛钢铰线,标准强度为fpk=1860Mpa,公称直径d=15.2mm,公称面积A=139mm2,弹性模量Ep=1.997×105Mpa(试验平均值)。

纵向腹板钢束设计控制张拉力σk为1320 Mpa、1350 Mpa,锚具采用L15-15连接器、M15-15圆形锚及P15-15固定锚。

纵向底板钢束设计控制张拉力σk为1300 Mpa、1350 Mpa,锚具采用M15-12、M15-15圆形锚及P15-15固定锚。

纵向顶板钢束设计控制张拉力σk为1280 Mpa、1300 Mpa、1350 Mpa,锚具采用M15-12、M15-15圆形锚及P15-12固定锚。

横向钢束设计控制张拉力σk为1320 Mpa、1350 Mpa,锚具采用M15-18圆形锚。

纵横向预应力管道成孔采用圆形塑料波纹管。

预应力钢束张拉前应先试压同条件养护砼试件,达到设计强度95%以上,且混凝土龄期不少于7天,方可进行组织张拉。

二、预应力钢束张拉顺序1、预应力钢束张拉顺序的原则及做法① 长束和短束应该是先张拉长束,后张拉短束。

假如反过来的话,当长束张完后,则短束的预应力损失太大,效率太低。

② 纵束、横束、竖向束应是该是先纵束,再横束,后竖向束。

纵束是主要钢束,是根据当时施工进度而必须张拉的。

横向束次之,有时一期作用下不张拉受力都通得过。

竖向最后。

③ 同一截面首先要根据施工方法相应的受力要求确定。

对于可同一工况张拉的同类型钢束(例如都是短束、或都是长束),应遵循对称,由内向外的原则。

例如先张拉腹板再张拉顶板,最后张拉底板;顶、底板束张拉顺序为先中间后两边,张拉时应以箱梁中心线为准对称张拉。

现浇箱梁施工验算书

现浇箱梁施工验算书

H匝道桥箱梁支架及模板力学验算书一、计算依据1、箱梁砼浇筑方法:一次浇筑完成。

2、模板及支架使用材料梁底支架:采用碗扣式钢管支架。

小横梁处采用60*60cm间距,腹板处采用90*60cm间距,其余采用90*90cm间距。

水平杆竖向间距:底部120cm六层,顶部60cm,其余采用30cm水平杆和顶托调整标高。

竹胶板:底模、侧模、翼板采用优质覆膜A类竹胶板。

芯模两端渐变处亦为竹胶板。

竹胶板尺寸:122*244cm,厚度h=12mm。

方木:全桥纵向铺设10*15cm方木。

横向铺设10*10cm方木,间距:跨中处净距20cm(施工方案采用15cm),小横梁处净距15cm(施工方案采用10cm)。

侧模采用10*15cm方木制作的定型排架,排架净间距50cm,其上纵向铺设10*4cm方木,方木间距不大于25cm(施工方案采用10cm)。

芯模采用“3015”组合钢模,采用10*10cm方木定做框架。

框架间距80cm。

两端渐变处采用10*4cm方木做小棱,小棱间距小于20cm。

3、荷载组合①钢筋砼自重:Υ=26KN/m3;②模板及支撑自重;③倾倒砼产生冲击荷载:2.0KN/m2;④振捣砼产生荷载:2.0KN/m2;⑤施工人员、搬运工具材料等产生荷载:计算模板及小棱时为2.5KN/m2,计算支撑时为1.0KN/m2;《桥规》JTJ041-2000⑥新浇砼对侧模产生的侧压力:Pm=4.6v1/4;《路桥施工计算手册》表8-2按照泵送砼计算。

⑦荷载分项系数:静载系数为1.2,活载系数为1.4。

《路桥施工计算手册》表8-5。

二、底模力学验算(一)跨中底模验算1、荷载计算(1)、砼恒载计算跨中砼恒载为:g1=S /B*Υ=6.08/6.04*26=26.17KN/m2砼断面积S由CAD绘图计算而来,见上图;砼容重由《路桥施工计算手册》表8-1查得,当配筋率>2%时Υ=26KN/m3。

(2)、倾倒砼产生冲击荷载:g2=2 KN/m2(3)、振捣砼产生荷载:g3=4 KN/m2,《桥规》JTJ041-2000 (4)、模板及支撑恒载为:g4=a+b+c =1.31 KN/m2木材为落叶松,容重为Υ=7.5 KN/m3(源于《路桥施工计算手册》表8-1)。

现浇箱梁计算书

现浇箱梁计算书

某现浇箱梁结构验算核报告一、结构概况某现浇箱梁为跨越S201线的一座桥梁,斜交角度为148度,采用斜桥正做,错孔跨越,桥梁全长97m。

本桥平面位于R=2000m的曲线段段内,上部结构采用25+30+25 m预应力混凝土现浇连续箱梁。

桥墩采用独柱墩,钻孔灌注桩基础,桥台采用重力式U型桥台,扩大基础。

1、上部结构:主梁采用C50混凝土,箱梁采用单箱双室截面;箱梁梁高1.8m,悬臂端部厚度0.18m,根部厚度0.45m;箱梁底板与桥面横坡一致,通过箱梁底面三角垫石来适应桥面的横坡变化;箱梁顶板宽13.0m,底板在非连续端1.5m范围内宽8.4m,经3m变化段变至8.0m,直至中跨跨中,悬臂长度2.0m;箱梁顶板厚度:横梁端部45cm,经300cm倒角变至25cm,直到跨中;箱梁底板厚度:横梁端部42cm,经300cm倒角变至22cm,直到跨中;箱梁腹板厚度:边腹板在端横梁端部85cm,经300cm倒角变至45cm,直到跨中;边腹板在中横梁端部65cm,经300cm倒角变至45cm,直到跨中;中腹板横梁端部85cm,经300cm倒角变至45cm,直到跨中;横梁:端横梁厚度150cm,中横梁厚度200cm;=1860MPa的钢绞线,其性能符合纵向预应力:采用标准强度fpk=1.95 GB/T5224-2003的要求,锚下张拉控制应力为1395MPa,钢束弹性模量为Ep×105MPa,单根直径φs15.2mm,截面面积A=140mm2,纵向束采用OVM15-15型锚固体系。

2、下部结构:桥墩全部采用独柱墩,柱径1.6m,基础均采用钻孔灌注桩基础;桥台采用重力式U型桥台,基础采用扩大基础。

3、施工方法箱梁采用满堂支架整体现浇方案。

4、其他支座设臵:桥墩处采用单支座,桥台处采用双支座,支座间距为740cm;支座类型:采用GPZ盆式橡胶支座。

二、结构分析简化模型为了分析主梁在各种作用下的最不利效应,结构分析采用“Midas 2010空间有限元程序”进行,有限元模型中充分考虑了施工及运营阶段的结构刚度模拟与各种荷载的作用过程。

现浇箱梁模板(扣件式)计算书

现浇箱梁模板(扣件式)计算书

箱梁模板(扣件式)计算书计算依据:1、《建筑施工模板安全技术规范》JGJ162-20082、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20113、《混凝土结构设计规范》GB50010-20104、《建筑结构荷载规范》GB 50009-20125、《钢结构设计标准》GB 50017-2017一、工程属性箱梁类型四室梁A(mm) 4500 B(mm) 950 C(mm) 1750 D(mm) 1250 E(mm) 250 F(mm) 350 G(mm) 1850 H(mm) 150 I(mm) 1450 J(mm) 700 K(mm) 300 L(mm) 1100 M(mm) 500 N(mm) 2000 O(mm) 250箱梁断面图二、构造参数底板下支撑小梁布置方式垂直于箱梁断面横梁和腹板底的小梁间距l2(mm) 150 箱室底的小梁间距l3(mm) 250 翼缘板底的小梁间距l4(mm) 300 标高调节层小梁是否设置否可调顶托内主梁根数n 1立杆纵向间距l a(mm) 600 横梁和腹板下立杆横向间距l b(mm) 600箱室下的立杆横向间距l c(mm) 900 翼缘板下的立杆横向间距l d(mm) 900 模板支架搭设的高度H(m) 13.5 立杆计算步距h(mm) 1200 立杆支撑方式可调托座支架立杆步数9次序横杆依次间距hi(mm)1 3502 12003 12004 12005 12006 12007 12008 12009 600箱梁模板支架剖面图三、荷载参数截面惯性矩I=bt3/12=1000×153/12=281250mm4截面抵抗矩W=bt2/6=1000×152/6=37500mm31、横梁和腹板底的面板承载能力极限状态的荷载设计值:活载控制效应组合:q1=1.2b(G1k h0+G2k+G4k)+1.4b(Q1k+ Q2k)=1.2×1×(25.5×1.7+0.75+0.4)+1.4×1×(2.5+2)=59.7kN/mh0--验算位置处混凝土高度(m)恒载控制效应组合:q2=1.35b(G1k h0+G2k+G4k)+1.4×0.7b(Q1k+Q2k)=1.35×1×(25.5×1.7+0.75+0.4)+1.4×0.7×1×(2.5+2)=64.485kN/m取两者较大值q=max[q1,q2]=max[59.7,64.485]=64.485 kN/m正常使用极限状态的荷载设计值:qˊ=b(G1k h0+G2k+G4k)=1×(25.5×1.7+0.75+0.4)=44.5kN/m计算简图如下:l=l2=150mm1)、抗弯强度验算M=0.125ql2 =0.125×64.485×0.152=0.181kN·mσ=M/W=0.181×106/37500=4.827N/mm2≤f=15N/mm2满足要求!2)、抗剪强度验算V=0.5ql =0.5×64.485×0.15=4.836kNτ=3V/(2bt)=3×4.836×103/(2×1000×15)=0.484N/mm2≤f v=1.6 N/mm2满足要求!3)、挠度变形验算ω=5qˊl4/(384EI)=5×44.5×1504/(384×6000×281250)=0.174mm≤[ω]=l/150=150/150=1mm 满足要求!2、箱室底的面板同上计算过程,h0=0.6m ,l=l3=250mm项次抗弯强度验算抗剪强度验算挠度变形验算验算值σ=5.547N/mm2 τ=0.333N/mm2 ω=0.496mm允许值f=15N/mm2 f v=1.6N/mm2 [ω]=l/150=250/150=1.667mm同上,h0(平均厚度)=0.475m ,l=l4=300mm承载能力极限状态的荷载设计值:活载控制效应组合:q1=1.2b(G1k h0+G2k+G4k)+1.4b(Q1k+ Q2k)=1.2×0.15×(25.5×1.7+0.75+0.4)+1.4×0.15×(2.5+2)=8.955kN/mh0--验算位置处混凝土高度(m)恒载控制效应组合:q2=1.35b(G1k h0+G2k+G4k)+1.4×0.7b(Q1k+Q2k)=1.35×0.15×(25.5×1.7+0.75+0.4)+1.4×0.7×0.15×(2.5+2)=9.673kN/m 取两者较大值q=max[q1,q2]=max[8.955,9.673]=9.673 kN/m因此,q静=1.35b(G1k h0+G2k+G4k)=1.35×0.15×(25.5×1.7+0.75+0.4)=9.011kN/m q活=1.4×0.7b(Q1k+ Q2k)=1.4×0.7×0.15×(2.5+2)=0.661kN/m正常使用极限状态的荷载设计值:qˊ=b(G1k h0+G2k+G4k)=0.15×(25.5×1.7+0.75+0.4)=6.675kN/m计算简图如下:l=l a=600mm1)、抗弯强度验算M =0.1q静l2+0.117q活l2=0.1×9.011×0.62+0.117×0.661×0.62=0.352kN·mσ=M/W=0.352×106/(39.7×103)=8.866N/mm2≤f=205N/mm2满足要求!2)、挠度变形验算ω=0.677qˊl4/(100EI)=0.677×6.675×6004/(100×206000×1983000)=0.014mm≤[ω]=l/150=600/150=4mm 满足要求!3)、最大支座反力计算小梁传递给主梁的最大支座反力(Q1k取1.5kN/m2)承载能力极限状态R max1= 1.1q静l+1.2q活l=1.1×9.011×0.6+1.2×0.514×0.6=6.317kN正常使用极限状态Rˊmax1=1.1qˊl=1.1×6.675×0.6=4.405kN2、箱室底的小梁同上计算过程,h0=0.6m ,b=l3=250mm项次抗弯强度验算挠度变形验算最大支座反力计算R max2=4.282kN,验算值σ=6.196N/mm2 ω=0.009mmRˊmax2=2.714kN允许值f=205N/mm2 [ω]=l/150=600/150=4mm/结论符合要求符合要求/3、翼缘板底的小梁同上,h0(平均厚度)=0.475m ,b=l4=300mm项次抗弯强度验算挠度变形验算最大支座反力计算R max3=4.286kN,验算值σ=6.272N/mm2 ω=0.009mmRˊmax3=2.626kN 允许值f=205N/mm2 [ω]=l/150=600/150=4mm /结论符合要求符合要求/主梁材质及类型槽钢计算截面类型10号槽钢截面惯性矩I(cm4) 198.3 截面抵抗矩W(cm3) 39.7抗弯强度设计值f(N/mm2) 205 弹性模量E(N/mm2) 2060001、横梁和腹板底主梁承载能力极限状态:p=ζ R max1=1×6.317=6.317kN正常使用极限状态:pˊ=ζRˊmax1=1×4.405=4.405kN横梁底立杆的跨数为2、1、2跨,腹板底立杆的跨数有3跨,按三等跨计算主梁计算简图如下,l=l b=600mm1)、抗弯强度验算M=1.421kN·mσ=M/W=1.421×106/(39.7×103)=35.793N/mm2≤f=205N/mm2满足要求!2)、挠度变形验算ω=0.062mm≤[ω]=l/150=600/150=4mm满足要求!3)、最大支座反力计算横梁和腹板底主梁的最大支座反力(Q1k取1kN/m2)R max4=27.41kN /ζ=27.41/1=27.41kN2、箱室底主梁同上计算过程,p=ζR max2=1×4.282=4.282kN,p=ζRˊmax2=1×2.714=2.714kN,l c=900mm,按二等跨计算。

现浇箱梁支架设计计算书

现浇箱梁支架设计计算书

现浇箱梁支架设计计算书第一章编制根据1.编制根据1.1施工协议文献和其他有关文献。

1.2工地现场考察所获取旳资料。

1.3《公路桥涵施工技术规范》JTG/T F50-2023。

1.4《公路工程质量检查评估原则》JTG F80-2023。

1.5《公路工程施工安全技术规范》JTJ076-95。

1.6《公路工程水泥和水泥混凝土试验规程》JTG E30-2023。

1.7《建筑施工模板安全技术规范》JGJ 162-20231.8《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130-20231.9《建筑施工高处作业安全技术规范》JGJ 80-911.10《建筑构造荷载规范》GB50009-2023(2023年版)第二章工程概况本工程为新建桥梁, 起点桩号K3+799.97, 终点桩号K3+866.03, 桥长66.06m。

桥跨布置为一联, 详细分跨为: (16+27+16)m。

主桥箱梁采用C50混凝土。

桥梁支架位于地势较低旳水田之中, 在进行支架搭设前应进行地基处理。

1上部构造采用现浇预应力砼变截面持续箱梁, 桥梁与道路成75°夹角, 分为上下行两座独立旳桥梁。

桥梁平面位于R=1200mm旳圆弧上, 纵断面位于0.54%旳上坡上。

2桥梁左、右幅不等宽, 左幅桥梁宽度为25.25m, 右幅桥梁宽度为22.5m, 两幅桥梁之间设置1.0m旳中央分隔带。

左幅桥详细布置为: 6m(人行道、非机动车道)+1.5m(机非分隔带)+17.25m(机动车道)+0.50m(防撞栏)=25.25m;右幅桥详细布置为: 6m(人行道、非机动车道)+1.5m(机非分隔带)+14.5m(机动车道)+0.50m(防撞栏)=22.5m。

上部构造为(16+27+16)m变截面预应力砼持续箱梁。

桥墩处梁高1.7m, 桥台和中跨跨中梁高为1.1m, 采用二次抛物线过渡, 过渡段旳方程式为Y=0.004167X2+1.1。

左幅桥箱梁顶板宽25.25m, 底板宽20.25m, 悬臂宽2.5m, 为单箱五室构造;右幅桥箱梁顶板宽22.5m, 底板宽17.5m, 悬臂宽2.5m, 为单箱五室构造。

现浇箱梁支架详细计算书

现浇箱梁支架详细计算书

现浇箱梁支架计算书一、箱梁支架概述搭设高度H=9米(取最大高度,28排),步距h=1200mm,立杆纵距l a=900mm,立杆横距l b=900mm。

横桥向搭设150mm×150mm的方木,设置在支架顶托上,其上顺桥向铺设48mm的木板。

箱梁底腹板和翼缘板采用在木板上铺δ=3mm厚的钢板,斜腹板采用加工的定型钢模板,具体详见支架图。

图1 箱梁支架布置图二、荷载标准值1、新浇混凝土自重:钢筋砼容重γ=25kN/m32、模板及方木q2=2.0kN/ m 23、施工人员荷载按均布施工荷载按q3=2.5kN/m24、混凝土振捣时产生的荷载q4=2.0kN/ m 2三、方木强度、挠度验算把箱梁底腹板方木横梁简化为四跨连续梁计算,计算简图如下:图2 方木横梁简化计算图(1)荷载计算:取板宽B=900mm,按四跨连续梁计算现浇混凝土:g1=0.9×25×0.5=11.25KN/m模板及方木:g2=0.9×1.0=0.9KN/m施工人员荷载:g3=0.9×2.5=2.25KN/m砼振捣产生荷载:g4=0.9×2.0=1.8KN/m横桥向作用在方木上的均布荷载为:g=1.2×(11.25+0.9)+1.4×(2.25+1.8)=20.25KN/m (2)强度验算均布荷载作用下方木横梁的弯矩如下图所示x5图3 弯矩图方木弹性模量E=9×109Pa,惯性矩I=1/12×B×H3=4.219×10-5 m4, 抗弯刚度为W=1/6×B×H2=562500mm3=5.625×10-4 m3由上图可知,max 1.76M kN m=⋅则3m a xm a x41.76103.13[]125.62510MM P a M P aWσσ-⨯===<=⨯,满足要求。

均布荷载作用下方木横梁的剪力如下图所示x5图4 剪力图由上图可知,最大剪力为max 11.07V kN =则剪应力max /11.07/(0.150.15)0.492V A MPa τ==⨯=3级木材容许剪应力[] 1.9MPa τ=,max []ττ<,故剪应力满足要求。

现浇箱梁模板(盘扣式)计算书

现浇箱梁模板(盘扣式)计算书

箱梁模板(盘扣式)计算书计算依据:1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计标准》GB 50017-20175、《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010一、工程属性箱梁类型四室梁A(mm) 4500 B(mm) 950 C(mm) 1750 D(mm) 1250 E(mm) 250 F(mm) 350 G(mm) 1850 H(mm) 150 I(mm) 1450 J(mm) 700 K(mm) 300 L(mm) 1100 M(mm) 500 N(mm) 2000 O(mm) 250箱梁断面图二、构造参数底板下支撑小梁布置方式垂直于箱梁断面横梁和腹板底的小梁间距l2(mm) 150 箱室底的小梁间距l3(mm) 250 翼缘板底的小梁间距l4(mm) 250 标高调节层小梁是否设置否可调顶托内主梁根数n 2主梁受力不均匀系数ζ0.5 立杆纵向间距l a(mm) 600横梁和腹板下立杆横向间距l b(mm) 600 箱室下的立杆横向间距l c(mm) 900 翼缘板下的立杆横向间距l d(mm) 900 模板支架搭设的高度H(m) 13.5 立杆计算步距h(mm) 1500 立杆伸出顶层水平杆长度a(mm) 350 立杆顶部步距h'(mm) 1000支架立杆步数9次序横杆依次间距hi(mm)1 3502 15003 15004 15005 15006 15007 15008 15009 1000箱梁模板支架剖面图三、荷载参数截面惯性矩I=bt3/12=1000×153/12=281250mm4截面抵抗矩W=bt2/6=1000×152/6=37500mm31、横梁和腹板底的面板承载能力极限状态的荷载设计值:q=[1.2(G1k h0+G2k+G4k)+1.4Q1k]×b=[1.2×(25.5×1.7+0.75+0.4)+1.4×4]× 1=59kN/m h0--验算位置处混凝土高度(m)正常使用极限状态的荷载设计值:qˊ=b(G1k h0+G2k+G4k+Q1k)=1×(25.5×1.7+0.75+0.4+4)=48.5kN/m计算简图如下:l=150mm1)、抗弯强度验算M=0.125ql2 =0.125×59×0.152=0.166kN·mσ=M/W=0.166×106/37500=4.427N/mm2≤f=15N/mm2满足要求!2)、抗剪强度验算V=0.5ql =0.5×59×0.15=4.425kNτ=3V/(2bt)=3×4.425×103/(2×1000×15)=0.443N/mm2≤f v=1.6 N/mm2满足要求!3)、挠度变形验算ω=5qˊl4/(384EI) =5×48.5×1504/(384×6000×281250)=0.189mm≤[ω]=min(l/150,10)=min(150/150,10)=1mm满足要求!2、箱室底的面板同上计算过程,h0=0.6m ,l=l3=250mm项次抗弯强度验算抗剪强度验算挠度变形验算验算值σ=5.28N/mm2 τ=0.317N/mm2 ω=0.616mm允许值f=15N/mm2 f v=1.6N/mm2 [ω]=min(l/150,10)=min(250/150,10)=1.667mm结论符合要求符合要求符合要求同上,h0(平均厚度)=0.475m ,l=l4=250mm项次抗弯强度验算抗剪强度验算挠度变形验算验算值σ=4.48N/mm2 τ=0.269N/mm2 ω=0.52mm允许值f=15N/mm2 f v=1.6N/mm2 [ω]=min(l/150,10)=min(250/150,10)=1.667mm结论符合要求符合要求符合要求五、小梁计算小梁材质及类型槽钢计算截面类型10号槽钢截面惯性矩I(cm4) 198.3 截面抵抗矩W(cm3) 39.7抗弯强度设计值f(N/mm2) 205 弹性模量E(N/mm2) 206000抗剪强度设计值fv(N/mm2) 120 计算方式三等跨梁1、横梁和腹板底的小梁承载能力极限状态的荷载设计值:q=[1.2b(G1k h0+G2k+G4k)+1.4bQ1k]=[1.2×0.15×(25.5×1.7+0.75+0.4)+1.4×0.15×4]=8.85k N/mh0--验算位置处混凝土高度(m)因此,q静=[1.2b(G1k h0+G2k+G4k)]=[1.2×0.15×(25.5×1.7+0.75+0.4)]=8.01kN/mq活=1.4×bQ1k=1.4×0.15×4=0.84kN/m正常使用极限状态的荷载设计值:qˊ=b(G1k h0+G2k+G4k+Q1k)=0.15×(25.5×1.7+0.75+0.4+4)=7.275kN/m计算简图如下:l=l a=600mm1)抗弯强度验算M =0.1q静l2+0.117q活l2=0.1×8.01×0.62+0.117×0.84×0.62=0.324kN·mσ=M/W=0.324×106/(39.7×103)=8.161N/mm2≤f=205N/mm2满足要求!2)挠度变形验算ω=0.677qˊl4/(100EI)=0.677×7.275×6004/(100×206000×1983000)=0.016mm≤[ω]=min(l/150,10)=min(600/150,10)=4mm满足要求!3)最大支座反力计算小梁传递最大支座反力:承载能力极限状态R max1=1.1q静l+1.2q活l=1.1×8.01×0.6+1.2×0.84×0.6=5.891kN 正常使用极限状态Rˊmax1=1.1qˊl=1.1×7.275×0.6=4.801kN2、箱室底的小梁同上计算过程,h0=0.6m ,b=l3=250mm3同上,h0(平均厚度)=0.475m ,b=l4=250mm六、主梁计算承载能力极限状态:p=ζ R max1=0.5×5.891=2.946kN正常使用极限状态:pˊ=ζRˊmax1=0.5×4.801=2.401kN横梁底立杆的跨数为2、1、2跨,腹板底立杆的跨数有3跨,按三等跨计算小梁计算简图如下,l=l b=600mm1)抗弯强度验算M=0.663kN·mσ=M/W=0.663×106/(39.7×103)=16.7N/mm2≤f=205N/mm2满足要求!2)挠度变形验算ω=0.034mm≤[ω]=min(l/150,10)=min(600/150,10)=4mm满足要求!3)最大支座反力计算横梁和腹板底主梁传递给可调顶托的最大支座反力:R max4=12.889kN /ζ=12.889/0.5=25.778kN2、箱室底主梁同上计算过程,p=ζR max2=0.5×4.265=2.132kN,p=ζRˊmax2=0.5×3.374=1.687kN,l c=900mm,按二等跨计算。
