轴瓦基础知识
轴承基础知识(完整版)讲解
三 轴承代号的意义
后置代号
前置 基本代号
代号
后置代号 12 3 4 5 6 7 8
类型 尺寸 内径 内部 密封 保持 轴承 公差 游隙 配置 其他
代号 系列 代号 结构 结构 架及 材料 等级
成套轴
代号
其材
承分部
料
件
三 轴承代号的意义
后置代号-- 内部结构代号
代号
A、B C、D E
含义
示例
1）表示内部结构改变
二 轴承的分类
滑动轴承的分类
• 整体式轴承
剖分式轴承
自动调心式轴承
轴承座 轴承
轴承盖 剖分轴瓦
轴承座
二 轴承的分类
滑动轴承的分类
整体轴套
卷制轴套
薄壁轴瓦
厚壁轴瓦
轴瓦非承载区内表面开有进 油口和油沟，以利于润滑油 均匀分布在整个轴径上。
进油孔 油沟
二 轴承的分类 滚动轴承的分类
轴承
滚珠轴承
滚子轴承
注意事项
清洗好的轴承，填加润滑 剂后，应放在装配台上，下面 垫以净布或纸垫，不允许直接 用手拿，应戴手套或用净布将 轴承包起后再拿，避免使轴承 产生指纹锈
对两面带防尘盖或密封圈的轴承，，因在制造 时就已注入了润滑脂，故安装前不用进行清洗
五 轴承的选型
选择轴承的考虑因素
＊ 载荷的大小方向性质 ＊ 转速快慢 ＊ 不对心的程度 ＊ 运转中的噪音 ＊ 寿命 ＊ 安装和拆卸考虑
料
6 02 04
2Z
P6 C3
NUP 02 07 E
5 18 40
P5 C2
三 轴承代号的意义
轴承代号示例
6 2 2 03
公差等级为0级; 游隙组为0组；

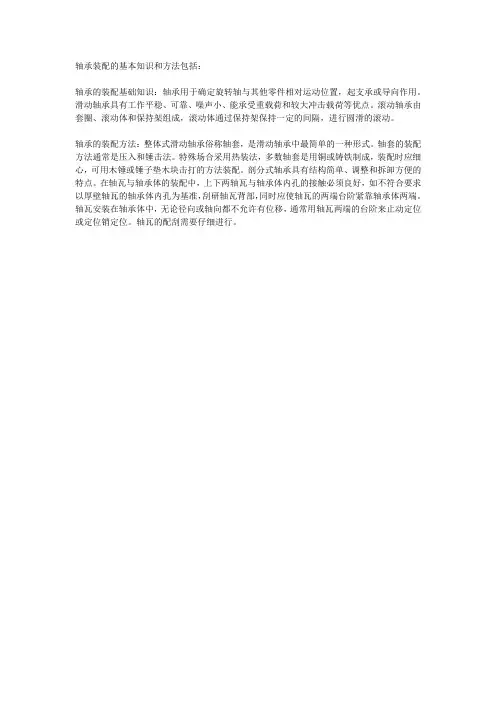

轴承装配的基本知识和方法
轴承装配的基本知识和方法包括：
轴承的装配基础知识：轴承用于确定旋转轴与其他零件相对运动位置，起支承或导向作用。
滑动轴承具有工作平稳、可靠、噪声小、能承受重载荷和较大冲击载荷等优点。
滚动轴承由套圈、滚动体和保持架组成，滚动体通过保持架保持一定的间隔，进行圆滑的滚动。
轴承的装配方法：整体式滑动轴承俗称轴套，是滑动轴承中最简单的一种形式。
轴套的装配方法通常是压入和锤击法。
特殊场合采用热装法，多数轴套是用铜或铸铁制成，装配时应细心，可用木锤或锤子垫木块击打的方法装配。
剖分式轴承具有结构简单、调整和拆卸方便的特点。
在轴瓦与轴承体的装配中，上下两轴瓦与轴承体内孔的接触必须良好，如不符合要求以厚壁轴瓦的轴承体内孔为基准，刮研轴瓦背部，同时应使轴瓦的两端台阶紧靠轴承体两端。
轴瓦安装在轴承体中，无论径向或轴向都不允许有位移，通常用轴瓦两端的台阶来止动定位或定位销定位。
轴瓦的配刮需要仔细进行。
《机械基础》第十二章轴承教案
《机械基础》教案课题第十二章轴承课型理论课课时2授课班级授课时间授课教师教材分析本节课的内容是关于《机械基础》中的第十二章。
要求学生理解机械基础的功用、结构，课标要求是掌握机械基础的作用。
选用的教材是由中国劳动社会保障出版社出版的《机械基础》（第七版），学习内容是机械基础的内容和各项方法。
学情分析知识储备：对机械有着初步的了解。
能力水平：熟悉机械基础的发展史。
学习特点：学习、接受新知识能力较弱，尤其是理论性强的知识，不能充分利用课余时间学习。
学习目标知识目标：理解滚动轴承的基本知识。
能力目标：能够掌握滑动轴承的基本内容。
素质目标：1.认识到机械的重要性。
2.积极参与课堂，能够表达自己的观点和想法。
学习重难点教学重点：1. 滚动轴承的基本知识。
2.滑动轴承的基本内容。
教学方法讲授法、讨论法、演示法、实物教学法课前准备教师准备：教学课件学生准备：课前预习教学媒体多媒体教室、多媒体课件教学过程教学环节教师活动设计学生活动设计设计意图活动一：创设情境生成问题1.情境导入让学生阅读教材导入情景，引导学生思考：轴承基本知识。
2.展示学习目标认识到轴承的重要性。
掌握轴承基本知识的具体内容。
1.阅读导入情景，思考教师提问，结合生活中的实际，认真回答。
2.查看并记住本节任务的学习目标。
1.通过情景问话，引出本课主题。
同时激发学习兴趣。
2.通过课件展示本节任务，让学生明确课堂任务。
活动二：调动思维探究新知一.导入新课:组织教学、吸引学生注意力，使学生进入上课状态。
二.1.新课讲解:借助PPT讲授机械基础基本知识内容，利用课件进行讲授，对比课件中的构造简图，对轴承基本知识有一个初步的了解。
轴承支承转动的轴及轴上零件，以保证轴的旋转精度，减少轴与轴座之间的摩擦和磨损滚动轴承滑动轴承12—1 滚动轴承一、滚动轴承的结构和类型1．滚动轴承的结构学习机械基础基本知识的总体认知(1)听课、思考、结合生活实际，认真回答教师提出的问题。
轴瓦知识培训
智能楼宇的综合布线系统
4、推力滑动轴承
推力滑动轴承仅能承受轴向载荷，由轴承座和止推轴颈等组成， 与径向轴承联合使用才可同时承受轴向与径向载荷。 其常用结构如 图10 － 6 所示。图 a 为实心端面推力轴承，这种轴承接触面上的压 强分布不均匀，靠近边缘部分磨损较快，很少使用。图 b 为空心端面 推力轴承，接触面积减小，润滑条件有所改善，从而避免了空心式的 一些缺点。图 c 为 单环式推力轴承，利用轴颈的环形端面承载，结 构简单，常用于低速轻载的场合。图 d 为多环式推力轴承，采用多个 环承担轴向载荷，提高了承载能力，另外还可承受双方向的轴 向载 荷。
智能楼宇的综合布线系统
3、铜合金 有锡青铜、铝青铜和铅青铜三种。青铜的疲劳强度优于轴承合金
，耐磨性与减磨性较好，能在较高温度下工作。但可塑性差，不易跑 合，宜用于中速重载、中速中载及低速重载。 4、铝合金
有低锡和高锡两类。铝合金强度高，耐磨性、耐腐蚀性和导热性 好，但要求轴颈有较高的 硬度和较小的表面粗糙度，轴承的间隙也要 稍大些。此类合金价格较便宜，适用于中速中载、低速重载的场合。 例如用20高锡铝基合金（含锡20%，铜1%，其余为铝）与钢制成的双 金属轴瓦，成本低，耐磨性好，且有较高的承载能力，已获得广泛应 用。
轴承基础知识考试试题及答案
轴承基础知识考试试题及答姓名：得分：一、填空题（共70分，每空1分）一、按摩擦性质不同轴承可分为（滑动轴承）和（转动轴承）两大类。
2二、转动轴承一般由（内圈）、（外圈）、（转动体）和（维持架）四大件组成。
43、转动轴承的内圈通常与轴紧配合，起（支撑）作用，外圈一般与机械部件的壳体成（过渡）配合。
24、滑动轴承的类型和结构按润滑状态分为（液体摩擦滑动轴承）和（非液体摩擦滑动轴承）2五、滚子轴承按照滚字形状的不同可分为（圆柱滚子轴承）、（圆锥滚子轴承）和（滚针轴承）和（调心滚子轴承）。
4六、转动轴承按所能经受的载荷方向或公称接触角的不同壳分为（向心轴承）和（推力轴承）。
27、转动轴承按其转动体分类壳分为（球轴承）和（滚子轴承）。
28、转动轴承代号是用（字母）加数位用来表示转动轴承的结构、（尺寸）、公差品级、技术性能等特征的产品符号。
29、转动轴承代号由(大体代号)、(前置代号)和(后置代号)组成。
410、深沟球轴承主要经受（径向载荷），也可经受必然的轴向载荷。
111、转动轴承的游隙有（径向游隙）和（轴向游隙）。
212、转动轴承的润滑有（脂润滑）、（油润滑）和（固体润滑）三种形式。
313、N200轴承内径尺寸是（10mm），6317—2RS轴承内径尺寸是（85mm ），6201轴承内径尺寸是（12mm ），625轴承内径尺寸是（5mm ）。
414、滑动轴承按构造分为（整体式轴瓦）和（剖分式轴瓦）。
21五、转动轴承的润滑选择时，高速时利用（润滑油）润滑；低速时利用（润滑脂）润滑；高温、固体时利用（固体）润滑。
31六、转动轴承密封的目的是：避免（润滑剂从轴承中流失）和避免（尘埃、水分）浸入。
217、滑动轴承存在（滑动摩擦），为减少（摩擦）、（磨损），加润滑剂，具有工作平稳、（噪音小）、耐冲击能力和（承载能力大）等长处，适用于高速、重载、高精度、结构需剖分、较大冲击的场合51八、轴承按所承载方向不同分为（向心轴承）和（推力轴承）。
