汽车底盘讲座——悬架系统
悬架基础知识

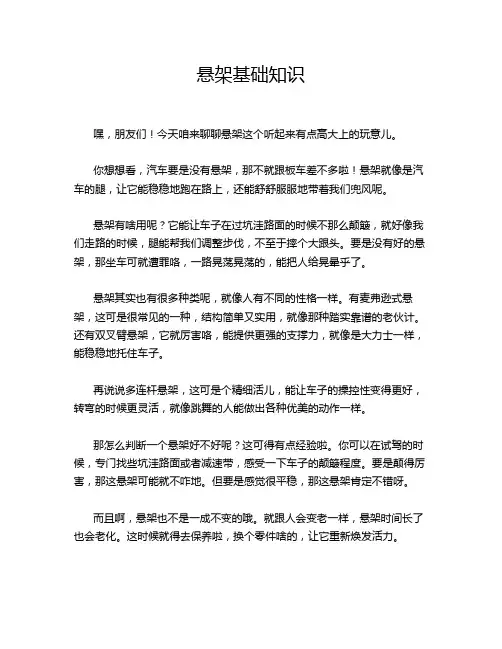

悬架基础知识嘿，朋友们！今天咱来聊聊悬架这个听起来有点高大上的玩意儿。
你想想看，汽车要是没有悬架，那不就跟板车差不多啦！悬架就像是汽车的腿，让它能稳稳地跑在路上，还能舒舒服服地带着我们兜风呢。
悬架有啥用呢？它能让车子在过坑洼路面的时候不那么颠簸，就好像我们走路的时候，腿能帮我们调整步伐，不至于摔个大跟头。
要是没有好的悬架，那坐车可就遭罪咯，一路晃荡晃荡的，能把人给晃晕乎了。
悬架其实也有很多种类呢，就像人有不同的性格一样。
有麦弗逊式悬架，这可是很常见的一种，结构简单又实用，就像那种踏实靠谱的老伙计。
还有双叉臂悬架，它就厉害咯，能提供更强的支撑力，就像是大力士一样，能稳稳地托住车子。
再说说多连杆悬架，这可是个精细活儿，能让车子的操控性变得更好，转弯的时候更灵活，就像跳舞的人能做出各种优美的动作一样。
那怎么判断一个悬架好不好呢？这可得有点经验啦。
你可以在试驾的时候，专门找些坑洼路面或者减速带，感受一下车子的颠簸程度。
要是颠得厉害，那这悬架可能就不咋地。
但要是感觉很平稳，那这悬架肯定不错呀。
而且啊，悬架也不是一成不变的哦。
就跟人会变老一样，悬架时间长了也会老化。
这时候就得去保养啦，换个零件啥的，让它重新焕发活力。
你说这悬架是不是很重要？它关系到我们开车坐车的舒适性和安全性。
一辆好车，肯定得有一套好的悬架才行。
就像人要想跑得快、跳得高，就得有双好腿一样。
所以啊，大家在买车的时候，可千万别忽略了悬架这个重要的部分。
别光看外观好看不好看，内饰豪华不豪华，得好好了解了解它的悬架怎么样。
不然等买回去了才发现坐车不舒服，那可就晚咯！反正我觉得，悬架这东西，真的是汽车的关键之一，大家可得重视起来呀！。
《汽车底盘构造与维修》教学课件—07悬架PPT
项目三悬架单元二行驶系项目三悬架任务一悬架结构认知一、悬架的作用与组成1．悬架的功用悬架是车身与车轮之间的一切传力连接装置的总称,其作用是：（1）弹性地连接车桥与车架或车身；（2）衰减弹性系统引起的振动；（3）导向作用，使车轮按一定的轨迹相对车身运动。
项目三悬架任务一悬架结构认知2．悬架的组成现代汽车的悬架结构形式有很多，但一般都有弹性元件、导向装置、减振器和横向稳定杆等部件组成，如图所示。
项目三悬架任务一悬架结构认知（1）弹性元件：它使车身与车轮之间保持弹性连接，可以缓和不良路面带来的冲击和承受并传递垂直载荷。
（2）导向装置：用来传递纵向和横向间的各种力和力矩，并确定车轮相对于车身运动的关系。
（3）减振器：用来减轻对路面产生的冲击，使震动减弱，提高乘坐的舒适性和驾驶的稳定性。
（4）横向稳定杆：可以防止车身发生过大的倾斜，提高汽车行驶的平顺性、舒适性、操纵的稳定性。
项目三悬架任务一悬架结构认知二、悬架的分类悬架的结构形式很多，分类方法也不尽相同。
按导向机构形式来分，可分为非独立悬架和独立悬架两大类。
左右两上车轮安装在一根整体式车轿上，车桥通过悬架和车架相连。
当一侧车轮因路面不平整等原因而发生变化时，另一侧车轮的位置也相应发生变化。
2．独立悬架的结构特点车桥是做成断开的，两侧车轮相对独立于各自的悬架和车身。
这样，当一侧车轮因路面不平整等原因而发生变化时，另一侧车轮的位置几乎不发生变化。
三、弹性元件汽车上常用的弹性元件主要包括钢板弹簧、螺旋弹簧、扭杆弹簧等。
1．钢板弹簧钢板弹簧的中部通过U形螺栓与刚性的驱动桥相连接，如图所示；项目三悬架任务一悬架结构认知2．螺旋弹簧螺旋弹簧是用弹簧钢钢棒料卷制而成，它们有刚度不变的圆柱形螺旋弹簧和刚度可变的圆锥形螺旋弹簧，如图所示。
项目三悬架任务一悬架结构认知3．扭杆弹簧扭杆弹簧的扭杆用合金弹簧钢做成，具有较高的弹性，既可扭曲变形又可复原，它的一端与车架固定连接，另一端与悬架控制臂连接，通过扭杆的扭转变形达到缓冲作用，如图所示。
汽车底盘讲座——悬架系统
•
二、悬架系统常见的钢板弹簧及减振器结构
•
1、钢板弹簧
•
2、减振器
类型
•
2、减振器(续 ）
工作原理
•
2、减振器(续）
结构及部件——油封及导向座
•
2、减振器(续）
结构及部件——活塞及复原阀
•
2、减振器(续）
结构及部件——压缩阀
•
汽车底盘讲座——悬架 系统
2024年2月8日星期四
汽车底盘 ——悬架系统
•
一、概述
•
1、汽车悬架系统在汽车底盘上的安装部位
•
2、汽车悬架系统的组成
弹性元件
•
2、汽车悬架系统的组成(续）
阻尼元件
•
2、汽车悬架系统的组成(续）
传力机构
•
3、汽车悬架系统的形式
独立悬架
•
3、汽车悬架系统的形式(续）
独立悬架
•
3、汽车悬架系统的形式(续）
非独立悬架
•
3、汽车悬架系统的形式(续）
非独立悬架
•
3、汽车悬架系统的形式(续）
平衡悬架
•
4、悬架系的作用承Fra bibliotek 传力 阻尼•
5、悬架系对汽车性能的影响
提高汽车平顺性 提高乘座舒适性 保持良好的前轮定位和运动关系，降低轮胎磨
损及提高操纵稳定性； 使经济车速能更好的发挥 良好的悬架可消除加速和制动时的前仰后合现
轿车悬架培训教材
功能
03
支撑车身重量。
04
缓冲路面冲击，提高乘坐舒适性。
05
保持车轮与路面的良好接触，确保操控稳定性。
06
传递驱动力和制动力。
悬架类型及特点
定义
左右车轮通过独立的悬挂装置与 车身相连，互不影响。
特点
独立性好，一侧车轮的振动不会 直接传递到另一侧；舒适度高， 适用于高速行驶。
悬架类型及特点
定义
导向机构
控制臂
连接车轮与车身的杆件，用于传递力和引导车轮按预定轨迹运动。
转向节
车轮与转向系统之间的连接部件，具有支撑和转动功能，确保车轮在转向时的稳 定性和准确性。
横向稳定器
横向稳定杆一种横向布置来自扭杆弹簧，通过连接 左右两侧悬架，提高车身侧倾刚度， 改善操控稳定性。
横向稳定杆连接杆
连接横向稳定杆与悬架的部件，起到 传递力和稳定车身的作用。
主动悬架、空气悬架等高科技悬架系统出 现，实现了电子控制、自适应调节等功能 ，极大提升了轿车的操控性和舒适性。
发展阶段
随着技术进步和消费者对舒适性的要 求提高，独立悬架逐渐普及，如麦弗 逊式、多连杆式等。
02
悬架结构与工作原理
弹性元件
01
02
03
钢板弹簧
一种高弹性钢片，通过多 片叠加形成弹性支撑，广 泛应用于非独立悬架中。
台架试验 在室内台架上进行试验，通过模 拟车辆行驶过程中的各种工况， 对悬架系统进行性能测试和分析。
虚拟仿真试验 利用计算机仿真技术，建立车辆 悬架系统的虚拟模型，进行各种 工况下的仿真分析和优化。
试验结果分析与评价
数据处理
对试验数据进行整理、筛选和统计分析，提 取有用的信息。
底盘部件主动悬架简析课件
执行器
电动机或液压泵
根据控制单元的指令调整悬挂系统的刚度和高度。
减震器
根据控制单元的指令调整减震效果。
工作原理简述
通过传感器监测车辆的状态和 驾驶员的意图，将信号传递给 控制单元。
控制单元根据特定的算法计算 出最佳的悬挂系统状态，并将 指令传递给执行器。
执行器根据指令调整悬挂系统 的刚度和高度，以实现最佳的 乘坐舒适性和操控稳定性。
20世纪90年代初，一些汽车制造商开始推出搭载主动悬架的原型车，并在市场上引 起了广泛关注。
进入21世纪以来，随着计算机技术和传感器技术的发展，主动悬架的技术水平不断 提高，并逐渐成为高端汽车的标准配置。
02
主动悬架系统组成及工作原 理
传感器
01
02
03
车辆高度传感器
监测车辆相对于路面的高 度，将信号传递给控制单 元。
制动力分配
合理的制动力分配能够提高车辆 的操控性和稳定性。
制动盘尺寸
制动盘尺寸过大可能导致制动响应 延迟，过小则可能影响制动效果。
制动摩擦材料
不同的制动摩擦材料具有不同的性 能特点，如摩擦系数、耐热性等。
动力系统对主动悬架性能的影响
发动机布局
不同的发动机布局对车辆重心和 重量分布产生影响，从而影响操
06
底盘部件主动悬架的发展趋 势与展望
技术发展方向
1 2
智能化
采用先进的传感器、控制器和执行器，实现底盘 部件的智能化控制，提高驾驶的舒适性和安全性 。
电动化
采用电动动力系统，实现底盘部件的电动控制， 降低排放和噪音，提高Hale Waihona Puke 源利用效率。3轻量化
采用轻量化材料和设计，减少底盘部件的重量， 提高车辆的燃油经济性和操控性能。
汽车悬架知识ppt课件
减震器
减振器
前桥
弹簧
车桥
弹性元件
纵向导向杆
三：振动频率：
据力学分析可知，如将汽车看成一个在弹性悬架上作单自由度 振动的质量，则其自振动率：
C=M×g / f
f：悬架垂直变形挠度 M：悬架簧载质量 簧载质量 悬架的性能指标体现在：自振频率（n）：取决于 悬架刚度
要求在设计悬架时，其自振频率应与人体步行时身体上、下 运动的频率相接近，在1～1.6HZ 的理想范围内。
3、当车桥与车架之间的相对速度过大时，减振器应能自动加大液流通道截面积，
使阻尼力保持在一定限度内。
车架
减震器
三、 减振器的分类：
按其作用方式不同分为：
车桥
弹性元件
1：双向作用减振器：在压缩、伸张两行程中均起减振作用。 2：单向作用减振器：仅在伸张行程中起减振作用。
1、双向作用筒式减振器
结构：
活塞杆 储油钢桶
伸张行程：当汽车掉入凹坑时，车轮下跳，
减振器受拉伸活塞上移。
上腔容积减少，油压 升高，油液推开伸张 阀，流入下腔。
车架 减震器
车桥
弹性元件
由于活塞杆占去一 定空间，所以自上 腔流入的油液不足 以充满下腔容积的 增加。储油缸中油 液推开补偿阀流入 下腔补充。
由于各阀门的节流作 用，便造成对悬架伸 张运动的阻力，使振 动能量衰减。
防尘罩 导向座
伸张阀
流通阀
活塞
压缩阀
补偿阀
工作原理
压缩行程：当汽车滚上凸起或滚出凹坑时，车轮靠近车架。
下腔容积减少， 油压升高，油液 推开压缩阀，流 入储油缸。
车架 减震器
车桥
弹性元件
容积减少，油压升 高，油液打开流通 阀，经过流通阀流 入上腔。
汽车悬架如何工作
汽车悬架如何工作汽车悬架是汽车重要的组成部分之一，它的主要功能是支撑和连接车身与车轮。
悬架系统在汽车行驶中起到了减震、稳定、保持车身平稳和提高驾乘舒适性的作用。
下面将详细介绍汽车悬架的工作原理。
首先，汽车悬架系统主要由减震器、弹簧、悬臂、悬挂杆、防护杆、撞减杆等组成。
其中，减震器起到了减震和抑制车身较大振动的作用，弹簧则起到了支撑和弹性缓冲作用，而悬臂、悬挂杆、防护杆、撞减杆等则起到了连接车身与车轮的作用。
其次，汽车悬架系统的工作原理可以分为两个方面：一是车轮运动的控制，二是减震功能的实现。
车轮运动的控制主要通过悬挂杆和悬臂来实现。
当汽车行驶时，车轮会受到地面的不平衡力的作用，导致车身产生较大的颠簸。
这时，悬挂杆会起到连接车身和车轮的作用，通过弹簧的支撑和悬臂的运动，使车轮能够相对于车身进行运动，从而减少车身的摆动，并保持良好的行驶稳定性。
悬挂杆的设计和悬臂的长度、弹性系数等都会对车轮运动的控制起到重要的影响。
减震功能的实现主要依靠减震器。
减震器通过其中的油封、活塞和阻尼液压装置等，在车轮受到颠簸时能够消耗一部分能量，减少车身振动，从而提高驾乘的舒适性。
减震器中的阻尼装置具有阻尼力的特性，能够根据车轮的运动变化实时调整阻尼力，使车身始终保持平稳的状态。
同时，减震器还能够对车轮在过减速带、颠簸路面等情况下产生的冲击力起到一定的缓冲作用，保护车身和乘客。
除了以上核心部件，汽车悬架系统还会配备其他辅助装置，如防护杆和撞减杆。
防护杆主要用于防护悬架系统，在遇到碰撞时能够起到保护车身和悬架的作用。
撞减杆则能够在碰撞时通过变形消耗部分碰撞能量，减少对车身和乘客的冲击力。
总体来说，汽车悬架系统通过弹簧支撑和悬臂的运动，使车轮能够相对于车身进行运动，从而减少车身的颠簸。
减震器则通过阻尼装置和阻尼液压装置，消耗部分能量，减少车身振动，提高驾乘舒适性。
悬架系统中配备的防护杆和撞减杆能够在遭受碰撞时起到保护车身和乘客的作用。
车辆悬架知识
车辆悬架知识
车辆悬架知识
车辆悬架是车辆行驶中最重要的组成部分之一，它提供了对路面的支
撑和减震功能，保障了车辆行驶的稳定和舒适。
以下是关于车辆悬架
的一些基础知识和常见问题解答。
一、悬架的种类
常见的车辆悬架种类有独立悬架和非独立悬架两种。
1、独立悬架是指车辆的每个轮子都有独立的悬挂系统，互相独立运动，更适合高速行驶和复杂路况。
2、非独立悬架是指对称轮距的车辆轮子之间相互联动，采用同一车架的几个悬架，它的优点是成本低，适合速度较低、道路较平稳的场合。
二、悬架的构成
悬架由几个组成部分构成，包括弹簧、减震器和支撑部件。
1、弹簧是悬挂刚度的主要来源，常见的弹簧有线圈弹簧和气压弹簧。
2、减震器是用来缓解车辆行驶中产生的震动和反弹的，它能够控制弹簧回弹过程的速度和程度。
3、支撑部件则用来确保悬架的准确安装位置和角度。
三、悬架问题分析
1、载荷过重，汽车悬架弹簧过度收缩。
解决方法：减少负载、更换硬度适当的弹簧。
2、车辆行驶中出现晃动或者颠簸。
解决方法：更换减震器、更换弹簧等。
3、车辆在不平路面行驶时出现异响或者悬挂部位松动。
解决方法：检查并紧固相关部件、清洗和更换零件等。
综上所述，车辆悬架是车辆的重要组成部分，它的工作状态影响着车
辆行驶的安全性和舒适性。
如果发现车辆悬架出现问题，要及时进行检查和维护，确保车辆行驶的稳定和安全。
汽车底盘电控技术-电控悬架系统概述
悬架控制执行器
EMS ECU
压缩机和干 燥器组成
带减震器的 气动缸
高度控制阀
1、阻尼力控制执行机构
❖ 可调阻尼力减振器
1－阻尼调节杆 2－阻尼孔 3－活塞杆 4－回转阀
❖ 可调阻尼力减振器工作原理
❖ 当回转阀上的A、B、C三个截面的阻尼孔全部被回转 阀封住，这时只有减振器下面的主阻尼孔在工作，所 以此时阻尼为最大，减振器被调节到“硬”状态。
❖ LRC＝Lexus Riding Control 凌志乘坐控制
阻尼模式选择开关
开关位置 硬
阻尼力
软
乘坐舒适
操纵稳定
6、高度控制开关
❖ 【作用】改变车身高度 设置。
❖ 【运行模式】低 （Low）、高（Hight） 两种。
车身高度 指示灯
车身高度 控制开关
开关位置
高 车身高度 低
阻尼模式 指示灯
三、执行机构的结构与工作原理
4、信号开关
阻尼模式指示灯和车身高度指示灯 高度控制开关
阻尼模式选择开关
停车灯开关
车门开关
5、模式选择开关
❖ 【位置】变速器旁。 ❖ 【作用】根据汽车的行驶
状况和路面情况选择悬架 的运行模式，从而决定减 震器的阻尼力大小。 ❖ 【运行模式】标准 （Norm）、运动（Sport） 两种。
❖ 丰田凌志车称此开关为 LRC开关
❖ 一般原理：
利用传感器（包括开关）检测汽车行驶时路面的状况和车 身的状态，输入ECU后进行处理，然后通过驱动电路控 制悬架系统的执行器动作，完成悬架特性参数的调整。
二、传感器的结构与工作原理
转向盘转角传感器
加速度传感器
传感器位置
车身高度传感器 加速度传感器
汽车底盘构造与悬架系统故障排查与维修
汽车底盘构造与悬架系统故障排查与维修汽车底盘构造介绍汽车底盘是汽车最为重要的组成部分之一，直接承受着车身的重量和路面的振动，同时连接着发动机、传动系统、悬挂系统等重要零部件。
汽车底盘一般由车架、悬架系统、转向系统、制动系统和传动系统等多个组成部分构成。
其中，悬架系统在保证车辆操控性和乘坐舒适性方面起着至关重要的作用。
悬架系统构造与类型悬架系统是汽车底盘中的重要组成部分，其主要功能是减缓车身在行驶中所受到的震动，同时保持车轮与地面的接触。
常见的悬架系统类型包括独立悬架、非独立悬架、横臂悬架、麦弗逊悬架等。
不同类型的悬架系统在结构上有所差异，但其基本原理是相似的，都是通过减震弹簧和减震器来减小车身的震动。
悬架系统故障排查与维修在汽车的日常使用过程中，悬架系统可能会出现各种各样的故障，如悬架异响、车身摇晃、车辆漂移等。
为了确保驾驶安全和乘坐舒适，及时对悬架系统进行排查和维修是至关重要的。
第一步，进行外观检查。
首先检查悬架系统是否存在明显的损坏或变形，如变形的支撑臂、断裂的减震器等。
同时，还需检查悬架系统连接处的螺丝是否松动，是否有生锈等情况。
第二步，进行功能检测。
通过压缩悬架系统的减震弹簧，测试减震器的弹性是否正常，同时检查悬架系统的缓冲效果是否良好。
第三步，进行实车试验。
在平整的道路上进行绕圈试驾，观察车辆是否漂移、摇晃等异常情况，听车辆是否有明显的异响。
一旦发现悬架系统存在故障，应立即前往专业的汽车维修店进行维修。
常见的悬架系统故障包括减震器漏油、螺丝松动、弹簧断裂等。
维修人员将根据具体情况进行更换零部件或进行调整，确保悬架系统恢复正常。
维护保养小贴士为延长悬架系统的使用寿命，建议定期进行保养和维护。
每隔一定里程或时间，应检查悬架系统的工作情况，及时更换老化的减震器、弹簧等零部件，保持悬架系统的良好状态。
总结汽车底盘构造与悬架系统的设计和维护，直接关系到车辆的安全性和乘坐舒适性。
了解汽车底盘构造以及悬架系统的类型和故障排查方法，对于驾驶者来说至关重要。
