船舶动力装置概论第九次课
气冷叶片的结构形式主要有以下几种形式： 1、对流冷却 2、喷射式冷却 3、气膜冷却 4、发散冷却
船舶动力装置概论第九次课
16
第三章 船舶燃气轮机装置
3.4燃气涡轮
1、对流冷却
冷却空气流经叶片内壁上的冷 却孔通道或缝隙时，冷却空气与叶 片壁面发生对流换热，把叶身上的 热量带走，从而达到冷却的目的， 冷却效果一般为200~250℃。
11
第三章 船舶燃气轮机装置
3.4燃气涡轮
2、静子 静子包括静叶，机匣和所有的静止零件。机匣是圆柱或圆锥形的薄
壳体，是燃气轮机主承力系统的重要部件之一。涡轮轴承的支撑靠机匣 传力到安装支点。通常为了加工和安装方便，机匣是分段的。各段间用 法兰连接。此连接应保证有足够的刚度，在热态工作时不应使刚度减小。 在轴向和径向的定位面设计时必须保证上述要求。
盘与轴的联接分为不可拆式和可拆式两大类结构形式。
(1)、不可拆式结构 (a)销钉联接 (b)整体结构或焊接
(2)、可拆式结构 (a)螺钉联接 (b)短螺栓联接
船舶动力装置概论第九次课
9
第三章 船舶燃气轮机装置
3.4燃气涡轮
2)、盘与盘的联接 在多级涡轮转子中，盘与盘之间的联接与是结构设计中的主要问 题。盘与盘间的联接也分为不可拆卸和可拆卸两种结构。
按燃气流动方向，燃气涡轮可分为轴流式和径流式，而径流式又可分 为离心式和向心式，因离心式效率很低，故很少使用。
船舶燃气轮机多应用轴流式涡轮。其特点是功率大、燃气 温度高、转速高、效率高，同时对其尺寸、重量也有严格的要 求。
船舶动力装置概论第九次课
3
第三章 船舶燃气轮机装置
3.4燃气涡轮
船舶动力装置概论第九次课
要求：
船舶动力装置概论第九次课
16
第三章 船舶燃气轮机装置
3.4燃气涡轮
1、对流冷却
冷却空气流经叶片内壁上的冷 却孔通道或缝隙时，冷却空气与叶 片壁面发生对流换热，把叶身上的 热量带走，从而达到冷却的目的， 冷却效果一般为200~250℃。
11
第三章 船舶燃气轮机装置
3.4燃气涡轮
2、静子 静子包括静叶，机匣和所有的静止零件。机匣是圆柱或圆锥形的薄
壳体，是燃气轮机主承力系统的重要部件之一。涡轮轴承的支撑靠机匣 传力到安装支点。通常为了加工和安装方便，机匣是分段的。各段间用 法兰连接。此连接应保证有足够的刚度，在热态工作时不应使刚度减小。 在轴向和径向的定位面设计时必须保证上述要求。
盘与轴的联接分为不可拆式和可拆式两大类结构形式。
(1)、不可拆式结构 (a)销钉联接 (b)整体结构或焊接
(2)、可拆式结构 (a)螺钉联接 (b)短螺栓联接
船舶动力装置概论第九次课
9
第三章 船舶燃气轮机装置
3.4燃气涡轮
2)、盘与盘的联接 在多级涡轮转子中，盘与盘之间的联接与是结构设计中的主要问 题。盘与盘间的联接也分为不可拆卸和可拆卸两种结构。
按燃气流动方向，燃气涡轮可分为轴流式和径流式，而径流式又可分 为离心式和向心式，因离心式效率很低，故很少使用。
船舶燃气轮机多应用轴流式涡轮。其特点是功率大、燃气 温度高、转速高、效率高，同时对其尺寸、重量也有严格的要 求。
船舶动力装置概论第九次课
3
第三章 船舶燃气轮机装置
3.4燃气涡轮
船舶动力装置概论第九次课
要求：
船舶主推进动力装置课件
交通运输
用于海上货物运输、邮轮旅游等。
科学考察
用于海洋科学考察、研究等。
船舶主推进动力装置的发展趋势与展望
高效能
智能化
随着能源消耗的日益增加，船舶主推进动 力装置正朝着高效能、低能耗的方向发展。
随着智能化技术的不断发展，船舶主推进 动力装置将逐步实现智能化控制和管理。
环保化
多样化
随着环保意识的不断提高，船舶主推进动 力装置正朝着环保化、低排放的方向发Hale Waihona Puke 。船舶主推进动力 装置课件
• 船舶主推进动力装置概述 • 船舶主推进动力装置的工作原理 • 船舶主推进动力装置的维护与保养 • 船舶主推进动力装置的应用与发展趋势 • 船舶主推进动力装置的安全操作与规范
01
CATALOGUE
船舶主推进动力装置概述
船舶主推进动力装置的定义与功能
定义
船舶主推进动力装置是船舶中用于提 供推进动力的核心设备，包括发动机、 传动系统、推进器等部分。
功能
船舶主推进动力装置的主要功能是为 船舶提供动力，使其能够实现航行、 操纵和作业等任务。
船舶主推进动力装置的分类
按能源类型
船舶主推进动力装置可分为柴油机、燃气轮机、蒸汽轮机、电动机等类型。
按推进方式
船舶主推进动力装置可分为直接推进和间接推进方式，其中直接推进方式是指 发动机直接驱动推进器，间接推进方式则通过传动系统实现发动机与推进器之 间的动力传递。
根据故障原因采取相应的措施进行排除，如更换部件、调整参数等。
预防措施
针对已发生的故障制定预防措施，防止类似故障再次发生。
04
CATALOGUE
船舶主推进动力装置的应用与发展趋势
船舶主推进动力装置的应用领域
《船舶动力装置》课件
PART 06
船舶动力装置的未来发展
新技术应用与展望
燃料电池技术
随着环保意识的增强，燃料电池作为一种清洁能源，在船舶动力 装置中的应用前景广阔，可有效降低碳排放。
电力推进系统
相较于传统的机械推进方式，电力推进系统具有更高的能效和灵活 性，未来可能成为大型船舶的首选动力形式。
数字化与智能化技术
通过引入先进的传感器、控制系统和大数据分析技术，实现对船舶 动力装置的智能监控、预测性维护和优化管理。
汽轮机
利用蒸汽做功，驱动船舶前进。
蒸汽发生器
将反应堆产生的热量传递给水，产生蒸汽。
循环泵
将冷却剂循环流动，将热量从反应堆带出。
核动力装置的运行与维护
启动与停机
按照规定的操作程序启动和停机，确保安全运行。
维护与检修
定期对核动力装置进行维护和检修，确保设备正常运行。
辐射防护
采取措施降低辐射对人员和环境的影响，确保安全运行。
2023-2026
ONE
KEEP VIEW
《船舶动力装置》 PPT课件
REPORTING
CATALOGUE
目 录
• 船舶动力装置概述 • 船舶柴油机 • 船舶燃气轮机 • 船舶蒸汽轮机 • 船舶核动力装置 • 船舶动力装置的未来发展
PART 01
船舶动力装置概述
船舶动力装置的定义与作用
定义
船舶动力装置是指为船舶提供推 进动力和辅助动力的所有设备、 设施和系统的总称。
船舶动力装置的市场趋势
市场竞争格局
01
全球船舶动力装置市场呈现寡头竞争格局，市场份额主要由几
家大型企业占据。
技术创新驱动
02
船舶动力装置的技术创新是市场发展的重要驱动力，拥有先进
武理工主推进动力装置教学日历
4
4
周次
课次
讲课内容
学时
实验、习题、
大作业内容
学时
附注
必读与参考书
9
10
11
12
13
三.润滑、冷却系统.
第九章.柴油机调速装置
一.调速与调速器概述.
二.机械式及液压式调速器工作原理.
三.液压调速器的调节.
四.调速器故障及维护管理.
第十章.柴油机、换向和操纵系统
一. 压缩空气起动装置的组成、工作原理和起动条件
二.压缩空气起动装置的主要设备的结构特点和工作原理
三.柴油机的起动故障及处理
第十二章.柴油机运转时的管理及应急处理
一.柴油机的备车、起动和机动操纵
二.柴油机运转中的管理
三.柴油机的停车和完车
机动
4
4
4
4
2
注：于开学第一周，送教务处、本系（部）、任课教师：20年月日
学生班各一份，教师自存一份。教研室主任：________年月日
一.活塞组工作条件及常用材料和要求.
二.筒状活塞式柴油机活塞组.
三.十字头式柴油机活塞组及十字头组.
四.柴油机连杆组.
五.柴油机曲轴飞轮组.
七.主要运动机件故障及维护管理.
八.机体、机座、轴承和贯穿螺 栓.
九.气缸套和气缸盖.
十.主要固定机件的故障和维护管理.
第三章. 燃油喷射与燃烧
一.燃油供给系统，回油孔式喷油泵.
总学时
时数分配
讲课
实验
习题课
大作业
50
50
科目主推进动力装置
专业班轮机管理
周次
课次
讲课内容
学时
实验、习题、
4
周次
课次
讲课内容
学时
实验、习题、
大作业内容
学时
附注
必读与参考书
9
10
11
12
13
三.润滑、冷却系统.
第九章.柴油机调速装置
一.调速与调速器概述.
二.机械式及液压式调速器工作原理.
三.液压调速器的调节.
四.调速器故障及维护管理.
第十章.柴油机、换向和操纵系统
一. 压缩空气起动装置的组成、工作原理和起动条件
二.压缩空气起动装置的主要设备的结构特点和工作原理
三.柴油机的起动故障及处理
第十二章.柴油机运转时的管理及应急处理
一.柴油机的备车、起动和机动操纵
二.柴油机运转中的管理
三.柴油机的停车和完车
机动
4
4
4
4
2
注：于开学第一周，送教务处、本系（部）、任课教师：20年月日
学生班各一份，教师自存一份。教研室主任：________年月日
一.活塞组工作条件及常用材料和要求.
二.筒状活塞式柴油机活塞组.
三.十字头式柴油机活塞组及十字头组.
四.柴油机连杆组.
五.柴油机曲轴飞轮组.
七.主要运动机件故障及维护管理.
八.机体、机座、轴承和贯穿螺 栓.
九.气缸套和气缸盖.
十.主要固定机件的故障和维护管理.
第三章. 燃油喷射与燃烧
一.燃油供给系统，回油孔式喷油泵.
总学时
时数分配
讲课
实验
习题课
大作业
50
50
科目主推进动力装置
专业班轮机管理
周次
课次
讲课内容
学时
实验、习题、
船用泵总述
S C
E
p
Z
2g
c
2
hw
＝压力能+位能+速度能+流阻损失
P Z
武汉理工大学 轮机工程系
wangke
泵的定义：
提高液体机械能的设备； 将机械能转变成液体能的机械称之。
武汉理工大学 轮机工程系
wangke
二、泵的分类
按船上的用途分为－－
1. 主动力装置用泵
主海水泵、缸套冷却水泵、油头冷却泵、滑油泵、燃油供给泵以及燃油驳运泵和滑油 驳运泵等。
武汉理工大学 轮机工程系
wangke
三、泵的性能参数
• 最大允许吸高〔Zs〕
贮槽液面0-0’与入口处1-1’两截面间的柏努利方程：
ps Σ hs vs
1‘
Pa Ps vs Zs hs ρg 2g
2
1
Z
s
2 Pa Ps vs
ρg
2g
2
hs
Zs
Z H
Pm K m P
Km—功率储备系数
Pe＝G×H ＝ρ ｇＱ×H Q
Pm
P
武汉理工大学 轮机工程系
wangke
三、泵的性能参数
6．允许吸上真空高度〔Hs〕 保证泵在净正吸入高度情况下，正常吸入而不发生气蚀的最 大允许吸上真空高度。 • 净正吸入：吸入液面低于泵的吸入口 • 流柱吸入：吸入液面高于泵的吸入口 • 液体内空气溶解量与空气分离压力关系：
wangke
辅机分类
按用途分五类

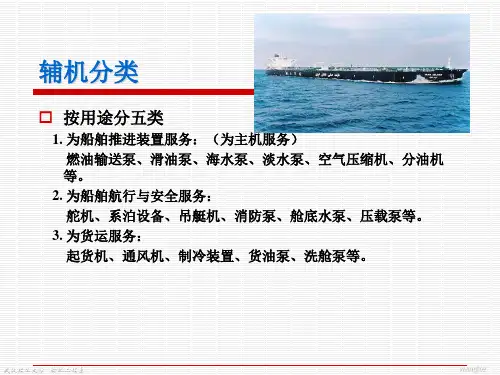

4. 为改善船员劳动和生活条件服务：
