汽轮机房工艺设计.pptx
汽机房工艺设计
供热机组的选型：
（3）绘制原则性热力系统图
p236
根据汽轮机制造厂提供的该机组本体汽水系 统和初步选定的锅炉形式，来绘制原则性热 力系统图。 此时循环参数、回热参数已确定。在这种情 况下绘制原则性热力系统主要是确定：
锅炉连续排污扩容系统，除氧器的形式和工作压 力，除氧器定压或滑压运行方式，给水泵的形式 及其连接方式，补充水汇入热力系统方式（引至 除氧器或凝汽器），辅助换热设备（如轴封冷却 器、暖风器）及其连接方式的选择等。对于热电 厂还要进行载热质的选择，供汽方式的确定，供 热设备及其连接方式的确定等。
注册公用设备工程师（动力） 执业资格考试专业考试辅导
汽机房工艺设计
陈党慧
5.汽机房工艺设计
5.1 掌握发电厂原则性热力系统。 5.2 熟悉发电厂全面性热力系统。 5.3 掌握管道强度计算和水力、应力 计算及管道布置。 5.4 了解热电厂主要热经济指标。 5.5 掌握热力系统中主要设备的选择 及布置。 5.6 掌握对相关各专业的技术要求。
（四）除氧器
p246
以回热抽汽来加热除去锅炉给水中溶解 气体的混合式加热器，称为热力除氧器， 它既是回热系统的一级，又用以汇集主 凝结水、补充水、疏水、生产返回水、 锅炉连排扩容蒸汽、汽轮机门杆漏汽等 各项汽水流量成为锅炉给水，并要保证 给水品质和给水泵的安全运行虫是影响 火电厂安全经济运行的一个重要热力辅 助设备。
（4）进行发电厂原则性热力系统计算
p236
热平衡式的拟定：
吸热量＝放热量×ηh Σ流入热量＝Σ流出热量
×ηh’ : 蒸汽质量焓的利用系数
注意：物质平衡式
（5）选择锅炉
汽机房工艺设计(注册公用设备工程师)复习要点
Thermal Power Plant
同济大学 机械与能源工程学院 安恩科
5.《汽轮机房工艺设计》考试大纲 5.1 掌握发电厂原则性热力系统的组成、主要编制步骤及 计算。 5.2 熟悉发电厂全面性热力系统和主要分部系统的组成和 作用。 5.3 掌握发电厂热力系统中汽轮机、除氧器、给水泵、热 网加热器、减温减压器等主要设备的选择。 5.4 掌握热电厂总热效率、热电比、热电成本分摊比、热 化发电率等主要热经济指标和计算。 5.5 掌握发电厂汽水管道设计计算和布置。 5.6 掌握发电厂主厂房的布置形式和设备布置。 5.7 熟悉劳动安全与工业有关规定，掌握有关规范、规程 对汽机房防火、防爆、防噪声的规定。 5.8 掌握对相关各专业的技术要求。
（３）主给水加热器后的管道温度取被加热水的最高工作 温度。 ４. 公称压力ＰＮ 表示不同管材、在不同温度时管道的允许工作压力［ｐ］ ，都折算到某一固定温度等级下的承压等级标准，即公称 压力指管道、管道附件在某基准温度下允许的最大工作压 力。 Ｃ 水压试验压力（表压）应不小于设计压力的１．５倍，并 不小于０．２ＭＰａ， 介质温度不低于５０Ｃ，不大于 ７０ Ｃ，环境温度不得低于５ Ｃ。 ５. 公称通径 名义上的计算内经，不是实际内经，同一管材，随着公称 压力的提高，其壁厚加大，而实际内径却相应减小。
3. 给水系统： 单母管制系统：给水母管切换，其余母管分段。 切换母管制系统：压力与给水母管均为母管切换，吸水 母管分段。 单元制系统 给水泵： 对于母管制给水系统，全厂应设一台备用水泵，任何一 台停用，其余总出力满足全部额定蒸发量的110%。 4. 回热系统： 小型发电机组一般有4~5级非调节抽汽，另有一台轴封汽 冷却器。 除氧器： 小机组除氧器定压运行 除氧器应安装安全阀
汽轮发电机厂房建筑设计
汽轮发电机厂房建筑设计
首先，汽轮发电机厂房的安全性是设计的首要考虑因素之一、厂房结
构需要具备足够的强度和抗震能力，以应对自然灾害和其他突发事件的影响。
因此，建筑师需要在设计中合理布局支撑结构、防护设施和紧急疏散
通道等。
此外，厂房内部还应设置监控系统和消防设备，以保障职工的人
身安全。
其次，在提高发电效率方面，建筑师需要考虑优化布局和采用高效的
能源利用方式。
例如，设计合理的不同区域的分布，以便流程的顺利进行。
另外，对机组附近的管道进行合理布置，以减少能量损失。
此外，建筑师
还可以考虑在设计中加入通风和自然采光系统，以减少机组的能耗。
除了以上因素，还需要考虑工人的工作环境。
优秀的工作环境有助于
提高生产效率和工作满意度。
建筑师可以设计宽敞明亮的工作空间，并合
理配置设备和工作区域。
此外，考虑到发电厂房通常噪音较大，可以采取
降低噪音的措施，如隔音设施和噪音控制装置。
综上所述，汽轮发电机厂房的建筑设计需要考虑多个因素，包括安全性、效率和环境友好性等。
在设计中，建筑师需要合理布局结构、优化能
源利用、保护环境和提供优良的工作环境。
只有综合考虑这些因素，才能
设计出安全、高效和可持续发展的汽轮发电机厂房。
本科生毕业设计 汽机房设计说明书
xxx建筑大学毕业设计(论文)专业热能与动力工程专业班级11热动1班学生姓名xxxxx学号xxxxxxxxxx课题xxx市某热电厂汽机房设计指导教师xxx2015年6月5日中文摘要摘要：本工程为马鞍山市某热电厂汽轮机房的工艺设计。
该热电厂装机规模为4台130t/h高温高压循环流化床锅炉+1台25MW背压汽轮机。
本设计范围为热电厂的汽机房汽水系统和除氧给水系统。
设计内容涉及锅炉给水泵、除氧器、疏水箱、疏水泵、减温减压器等设备选型计算，主蒸汽、排气管道选型计算及支吊架间距计算，最后绘制汽机房汽水系统图、油系统图和设备平面布置图。
整个设计过程所涉及的专业知识，严格遵循相关专业规范要求，参考相关资料和有关最新国家标准规范，对设计的各个环节进行综合全面的科学性考虑。
关键词：热电厂汽轮机房，循环流化床锅炉，布置图，安装图AbstractIn this project for a thermal power plant in Maanshan technical design of the turbine house. The thermal power plant size is 4 units of 130 t/h circulating fluidized bed boiler high temperature and high pressure and 1 25 MW back-pressure steam turbine.This design scope for the thermal power plant turbine room system and deaeration water supply system. Design content in boiler feed pump, deaerator, drain tank, drain pumps, desuperheating decompression device, such as equipment type selection calculation, main steam and exhaust pipe spacing steam-water selection calculation and calculation, the final map turbine room system, oil system diagram and equipment layout. The whole design process involved in the professional knowledge, strictly follow the related regulations, refer to the latest national standards of the relevant information and the relevant specification, the design of each link carries on the comprehensive scientific considerations。

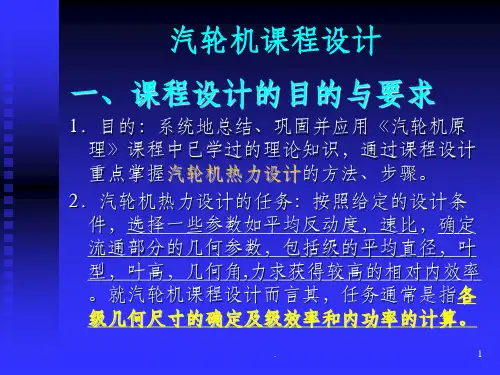

汽轮机课程设计..PPT课件
.
19
（三）整机相对内效率核算及修正
1．整机相对内效率的核算 （1）计算效率ηri" ηri"= ΣΔhi/(Δhtmac) （2）计算误差Δηri（与初选值比较） Δηri=ηri-ηri"
.
20
2．修正方法
（1）如果Δηri＜1% 认为计算结果满足要 求，不必修正
（2）如果Δηri＞3% 应按照ηri'重新作热力 计算
(7) 根据各级热力计算的结果，修正各回热抽汽点压力以符合实 际热力过程线的要求。
(8)
根据需要修正热力计算结果。 .
2
(9) 绘制流通部分及纵剖面图。
设计流程
初拟整机 初估进汽
过程线
流量
调节级计算
假设⊿hηiΩm d m
调整
整机校核
过程线 速度三角形
局部参数调整
压力级 详细计算
压力级焓降分配假设
⑤给水回热系统及参数：采用两级加热器,一级除氧器。
.
8
图1 给定题目的回热加热系统图
.
9
4．近似（全机）热力过程线的拟
定
拟定方法“见课程设计参考资料”P37页 （1）进汽机构的节流损失ΔPo
阀门全开时，ΔPo=(0.03~0.05)Po，通常取调节级喷嘴 前Po'=0.95Po （2）排汽管中压力损失ΔPc ：对于本机,认为Pc'=Pc， 即 ΔPc=0 （3）末级余速损失δhc2 ：本机取C2=70m/s （4）调节级效率 调节级效率较低，而中间级效率较高。假定调节级 ηri=70% 而调节级后压力Pa=5.88Mpa， 作为初拟热力 过程线的参数。可采用分段拟定热力过程线。（后边 压力级数分配用）
汽轮机厂房设备布置原则 PPT
汽轮机厂房设备布置原则
厂房进出口、楼梯、通道设置 主厂房出入口和各层楼梯、通道应符合下列要 求： • 汽机房和锅炉房底层两端均应有出入口。 • 当厂房纵向长度超过100m时，应增设中间出入
口和中间楼梯，其间距按不超过100m考虑。 • 主厂房内的主要通道不宜曲折，宽度不应小于
汽轮机厂房设备布置原则
集中控制室
• 集中控制室以单元控制室为中心，分层布置自动控制计算机房 、继电器室、变送器室、电缆夹层、空调设备室及其他工艺设 施、必要 的生活设施等。其中单元控制室和自动控制计算机 房的布置标高，应与汽机房运转层标高一致，相互连通，并有 良好的空调、照明、隔热、防尘、防振和防噪声措施。
• 主厂房内的主油箱、贮油箱宜采用水喷雾灭火装置 或泡沫灭火装置。
• 消防集中控制盘宜设在集中控制室内。
汽轮机厂房设备布置原则
工业水： • 发电厂的工业用水，应有可靠水源。根据
设备的特殊需要，应能供给不同水质的工 业用水。 • 工业水应具有独立的供、排水系统，并应 考虑发电厂扩建的要求。 • 工业水温度应满足设备对冷却水温度的要 求。
汽轮机厂房设备布置原则
• 工业水系统按下列要求选择： 以淡水作冷却水水源且不需进行处理即可作为工业用水 的，宜采用开式系统。需经处理的，可按具体情况，采用 开式系统、闭式系统或开式、闭式相结 合的系统。在缺 水地区的发电厂应采用闭式系统。
• 以海水作为凝汽器冷却水水源时，工业水可采用淡水闭式 或海水开式系 统，或淡水闭式、海水开式相结合的系统 。
汽轮机厂房设备布置原则

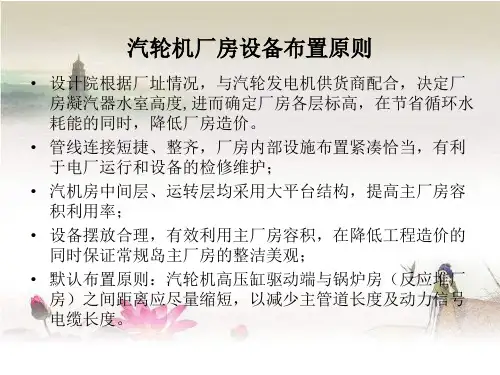

• 设计院根据厂址情况，与汽轮发电机供货商配合，决定厂 房凝汽器水室高度,进而确定厂房各层标高，在节省循环水 耗能的同时，降低厂房造价。
《汽机房工艺设计》课件
提高效率
有针对性的设计方案，有助于 提高发电效率。
保障安全
安全是设计的首要任务，工艺 设计应考虑至关重要的安全风 险。
节约成本
科学合理的设计方案有助于节 约成本，提高效益。
方案设计
1
选址
依据地理条件、资源条件、电力市场及经济、环保等因素为选址出建筑的位置。
2
建筑设计
依据建筑风格、大小，制定功能布局，使其具有良好的可操作性。
总结
1 重要性
工艺设计是汽机房建设中非常重要的部分，在建设中应被高度重视。
2 设计流程
从方案设计到安装调试，应实施规范流程化的设计管理，保证质量。
3 未来趋势
随着科技的不断进步，对于发电技术将会有更高的要求。
设备选型
蒸汽轮机
选择轮机类型、品牌、参数 等，必须满足电网要求的负 荷特性。
锅炉
必须根据燃料种类、质量、 环保要求等方面进行选择， 具有足够的热能产生能力。
发电机
根据标准，如振动、电磁等 方面进行选择，保证电气特 性和发电机组的安全稳定。
工艺流程设计
1
Байду номын сангаас
蒸汽循环系统
系统包括汽轮机高压缸排汽、中压缸
设备补给系统
2
排汽、低压缸排汽的回收，节约能源。
设备补给系统是锅炉和汽轮机各子系
统的关键部分，用于保证每个子系统
平衡供料。
3
冷却水处理系统
为了减少淤积和氧化等现象，保持水 质，还需设置调节系统。
安装调试
安装
进行基础施工和设备安装，需要经过监督验收。
调试
包括设备预热、工艺流程试运转、性能测试和 安全保障等一系列步骤。
《汽机房工艺设计》PPT 课件
汽轮机课程设计..共28页PPT
11、获得的成功越大，就越令人高兴 。野心 是使人 勤奋的 原因， 节制使 人枯萎 。 12、不问收获，只问耕耘。如同种树 ，先有 根茎， 再有枝 叶，尔 后花实 ，好好 劳动， 不要想 太多， 那样只 会使人 胆孝懒 惰，因 为不实 践，甚 至不接 触社会 ，难道 你是野 人。(名 言网) 13、不怕，不悔(虽然只有四个字，但 常看常 新。 14、我在心里默默地为每一个人祝福 。我爱 自己， 我用清 洁与节 制来珍 惜我的 身体， 我用智 慧和知 识充实 我的头 脑。 15、这世上的一切都借希望而完成。 农夫不 会播下 一粒玉 米，如 果他不 曾希望 它长成 种籽； 单身汉 不会娶 妻，如 果他不 曾希望 有小孩 ；商人 或手艺 人不会 工作， 如果他 不曾希 望因此 而有收 益。-- 马钉路 德。
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
拉
60、生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左
汽机房工艺设计共123页
46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特
汽机房工艺设计
16、自己选择的路、跪着也要把它走 完。 17、一般情况下)不想三年以后的事， 只想现 在的事 。现在 有成就 ，以后 才能更 辉煌。
18、敢于向黑暗宣战的人，心里必须会裹足不前，莽撞的 人只能 引为烧 身，只 有真正 勇敢的 人才能 所向披 靡。
第五章、汽轮机房工艺设计
切换母管制：机炉一 一对应，最灵活、可 靠，经济性差
分段母管制：较灵活、
可靠性差，经济性差
6
2）主蒸汽温度偏差、压力损失及管径优化 3）主蒸汽系统全面性热力系统 考虑汽轮机启动过程中暖缸、辅助供汽，新机组 投运等加热用汽
7
3、给水系统及给水泵的配置
1）给水系统形式
分段母管制：安全可靠性
1）Do/Di≤1.7承受内压力管，最小壁厚（mm）
Sm
pDo
2[ ]t 2Yp
或Sm
pDi 2[ ]t 2Yp 2[ ]t 2 p(1 Y )
Y温度修正系数，η许用应力修正系数，α考虑腐蚀、
磨损和机械强度要求的附加厚度
31
2）直管计算壁厚和取用壁厚 计算壁厚=最小壁厚+壁厚负偏差的附加值
高，阀门较多、系统复杂、 耗钢材、投资大，中、低压 小容量电厂，或给水泵容量 与锅炉容量不配合（吸水、 压力母管分段，给水母管切
换）
切换母管制：有足够可靠性，运行灵活（吸水母
管分段，压力、给水母管切换）
单元制：大机组，系统简单，经济、方便、可靠，
但灵活性差
8
2）给水泵 定速泵：小机组母管制，定压运行节流损失大 调速泵：大机组，经济安全 3）给水系统的全面性热力系统及运行
定速给水泵出口管道：最高扬程对应压力和泵进水 侧压力之和
低压给水管道：除氧器额定压力和最高水位水柱静
压之和
24
凝结水泵入口侧管道:泵入口中心线至汽机排汽缸 接口平面水柱静压， ≥0.35MPa；出口侧：扬程对 应压力和进口侧压力之和
锅炉排污管道：定期排污膨胀阀前≥锅筒安全阀最 低整定压力与锅筒最高水位至管道连接点水柱静压 之和；连续排污膨胀阀前≥锅筒安全阀最低整定压 力；阀后不会引起管内压力升高时，设计压力：锅 炉压力1.750-4.150MPa，取１.750MPa,锅炉压力 4.151-6.200MPa，取2.750MPa 给水再循环管道：母管制，节流孔板及以前取高压 给水管道设计压力；节流孔板后，未装阀门或双出 路上阀门不能同时关时，取除氧器设计压力
汽机房工艺设计共123页
汽机房工艺设 ——塞 ·约翰 逊 2、权力会使人渐渐失去温厚善良的美 德。— —伯克
3、最大限度地行使权力总是令人反感 ；权力 不易确 定之处 始终存 在着危 险。— —塞·约翰逊 4、权力会奴化一切。——塔西佗
5、虽然权力是一头固执的熊，可是金 子可以 拉着它 的鼻子 走。— —莎士 比
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿
97-11.MX汽轮机厂房装修施工方案
1 工程概况MX汽轮机厂房主要由A排披屋、汽机房、除氧间、凝结水精处理车间四大部分组成；建筑占地面积为6450M2，建筑总高约40.9m，总建筑面积为20076M2，建筑抗震设防烈度为6度，火灾危险性为丁级，建筑耐火等级为二级，建筑结构形式为混凝土框架结构。
建筑层数为地上3层（分别为+0.0m层、+8.3m层、+13.3m层），地下1层（底层地面标高-7.2m），主体结构合理使用年限为50年。
汽轮机厂房地面做法：MX汽机厂房和除氧间-7.2m层地面主要采用混凝土地面，化水区域控制室、走道采用600*600米灰色玻化砖或防腐地砖，酸碱贮存计量间、卸酸间、凝结水精处理再生间室及氨贮存间采用浅灰色防尘耐磨（防腐、抗静电）环氧地坪涂料地面，化学加药间及设备基础采用烧毛花岗岩地面。
