AC线插头端子检验规范(含表格)

AC电源插座检验作业指导书

编号：WI-0X-0XX 日期：
XXX CO., LTD.
XX 有限公司
版本
A/0
总页数: 3 页
AC
电源插座检验指导书
内
修订内容
制定:
日期:
容
审核
批准
生效日期
审核:
日期:
批准:
日期:
文件编号版本
WI-0X-0XX A/0
XX 有限公司
名称
AC 电源插座检验指导书
适用范围：普通插头
使用工具：游标卡尺、耐压测试仪
检验项目
(检查水平)
MIL-STD-105E CR：0 检验内容及要求
Maj：0.65
Min：1.0 缺陷判定
判定 CR Maj Min
规格、型号、名称不符
*
物料相符性（Ⅱ）
检查来料与所需求的物料的规格、型号、名称、制造商、以及包装形式是否相符
封装形式不符
*
制造商不符
*
标识不全
1．包装标识：产品型号、名称、尺寸规格、数量、制造厂商
标识不清晰不可辨认
标、生产日期、批号、气候类别等。
标识易擦除
包装（Ⅱ）
2. 包装完整性有足够的强度、在堆放、运输过程中不会产生
变形破损、包装箱应密封能防潮、箱内器件摆放整齐、数量正确、有厂商检验合格证或 PASS 标识。
无环保标识包装破损不影响生产使用包装破损影响生产使用
包装数量与标识不一致
无检验合格证
其它包装问题
表面污迹、影响生产使用 1. 在一般室内光线目视：要求表面无污迹、丝印金属部分氧化清晰、金属部分无氧化
* * * *

AC电源线基本检验规范

文件编号制订部门
WI-M-23 品管部
工序名称制订日期
AC电源线基本检验规范 2013/05/27 页次 1/1 版次 A/0

1. 目的：确保本厂所用之电源线符合顾客品质要求。 2. 适用范围：本厂所有来料之电源线。 3. 取样方式：电气、外观全检；尺寸每批抽5PCS。 4. 检验工具仪器：卷尺、测试架（自制）,高压测试仪。 5. 检验内容： 5.1外观检验： 5.1.1 与样品核对插头丝印，线上丝印及插头规格是否相符，检查其插头脚，孔是否氧化、生锈、裂纹、肿胀、变形、毛刺、气泡、电源线插孔内有无堵胶。 5.1.2 与样品核对其电源线芯、铜线芯根数和每根的直径是否与样品一致。 5.1.3 绝缘体是否有无缺胶、冲胶、缩水等，封胶边内外层粗细是否与样品一样，且内外皮不能相粘。 5.2电气性能检验： 5.2.1 用测试架测试其通断：将AC电源线插入带DC电源的排插座中，另一头则插入自制的带灯的仿制机AC座中，假定灯亮则为良品，灯不亮则为不良品。过程中摇动插尾，不可出现INT现象，不可有灯不亮，灯INT等不良现象。 5.2.2 测试时要注意其插尾插入插座时不能有过松，过紧或无法完全插入等不良现象。 5.3 尺寸检验： 5.3.1 根据规格书检查，主要测量其总长度允许误差± 5cm 5.3.2 插头、插尾分别以对应的插座实配为主，不可出现插入紧、（插不进）松（易脱落）等不良现象。 5.3.3 对特殊要求的电源线（如认证的）依规格书核对其标识。 5.4 耐压测试。 5.41 有规格书依规格书要求执行。 5.4.2 普通电源线（无规格书）耐压试验为5MIN/3000V且绝缘耐压为5MIN/1500V× 2。 6. 相关文件： 6.1电气零件缺点分类标准 6.2零件外观缺点分类标准 6.3不合格控制程序 6.4高压测试运行检查作业指导 SF-3-10-016 SF-3-10-017 SF-2-21 SF-3-06-073

端子检验规范

5.1.2.端子的内模压着导体后外露部分须超过0.2-1mm。
5.1.3.正确铆压见:如附图一.
5.2.端子铆压检验：
项次检验项目判定来自准检验器具检验方法
1
端子内模拉力
依端子
铆压规格一览表
拉力计
1．测试长度以150mm左右为标准
2．脱去外被20mm左右。
3．以拉力计拉引测试，直到导体与端子分离，记下此时拉力计上指针之刻度即为端子拉力。
1.目的:为确保本公司于生产过程中,端子压着能符合品质需求而制订此规范.
2.范围:此规范适用于各类端子压着检验.
3.权责:
3.1.制造部：依此规范进行生产.
3.2.品保部：负责依此规范进行检验.
4.定义:无.
5.内容:
5.1.端子正确铆压标准：
5.1.1.端子的外模压着绝缘外被铆压部分须在端子内模与外模间距的1/2或2/3的位置即可.
4．若端子为有外皮包裹的,测量端子拉力时先去除外皮后再测量.
5．拉力测试后应检验端子拉出后的状况,若导体七股芯线全部断在端子内模内为端子压着高度过低,则必须重新将端子内模高度调高;若导体七股芯线无一股芯线留在内模中,则必须重新将端子内模高度调低.(除铆压双并线端子外)
6．双并线合铆压在一端子时,端子内模时不得有芯线导体外露.双并线之拉力在拉力规格范围内即可,不要求符合5条.
判定标准
不良图示说明
检验
方法
4
外观
端子内模有导体外露（分叉）.不允收
目视
5
导体压着过长(导体过于靠近端子头部)不允收，此现象将造成端子不易与H.S.G实配。
目视
6
端子内模压着突嘴过大（超过内模的1/3）不允收。
目视

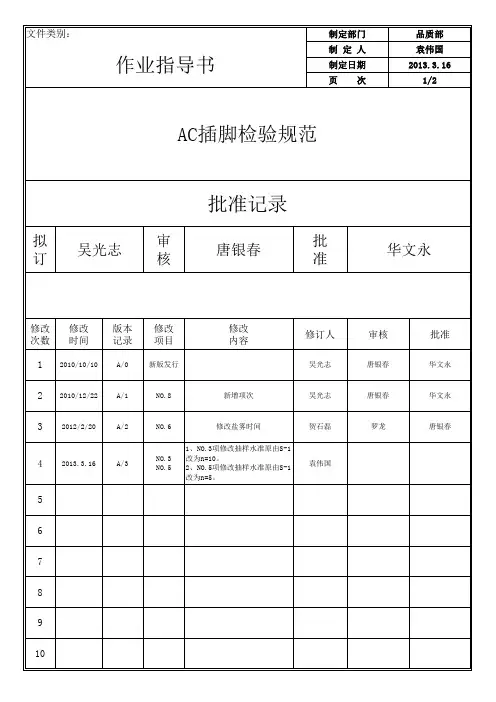

AC插脚检验规范

文件类别：
作业指导书
制定部门制定人制定日期页次
品质部袁伟国 2013.3.16
1/2
AC插脚检验规范
批准记录
拟订
吴光志
审核
唐银春
批准
华文永
修改修改次数时间
版本记录
修改项目
1 2010/10/10
A/0
新版发行
修改内容
修订人
吴光志
2 2010/12/22
A/1
NO.8
新增项次
盐雾试验机
n=5
MAJ
时间如客户和承认书无特殊要求则以此标准
执行）
7.1 125℃高温烘烤并以球加注20N压力，时
烤箱
7
球压试验间1H后，样品浸入水中10S，测量凹痕直径
试验 20N球压治具
n=1
MAJ
应不大于2MM
卡尺
8
ROHS检测
8.1 核对绿色环保供应商名录要求供应商提供的RoHS检测报告在有效期内
是■否□ 抽样水准缺陷类别
1.1 标贴内容填写应清晰、完整、易识别，
1
包装检查
不可遗漏、缺损、否则不予接受。 1.2 根据送检单核对外包装标识及实物是否
目检
/
一致，无错料、混料。
全检
MAJ
2.1 参照样品或承认书，检查外观有无刮伤
、龟裂、破损、毛边、色差等，胶件材质应
2 外观检查与样品相符；
目检
2.2 五金表面处理符合承认书要求，无脏污
、锈蚀、划伤、毛刺和变形等。
样品
LEVER Ⅱ
MAJ
3
结构尺寸
3.1 依据承认书及图纸要求测量重点尺寸规格应符合承认书要求

接线端子检验标准完整版

2、PA8最多可接0.5mm线3根，PA10最多可接0.5mm线550℃-270℃锡炉中，接线端子外观及电气、相械参数应无变化。
√
耐热阻燃
1、高温测试无任何变化，PC-120、PBT-180
2、用明火点燃，移去火源后塑胶的明火后，塑胶的明火应在30S内熄灭。
接线端子检验标准
1.0目的：为确保接线端子来料符合本厂之产品要求，特制定检验和判定标准。
2.0范围：适合我司所有来料接线端子的检验。
3.0检验环境：在正常光源下，距30cm远，以适宜视角观看产品。
4.0检验内容：
检验项目
检验方法
检验内容
判定
CR
MA
MI
外观
目视
1、主体表面破损。CCC、VDE、CE标志清晰耐久、接线端子上螺丝齐全
√
2、主体表面杂色、披锋，包装良好，表面光滑、无损伤、刮痕
√
3、端子固定位螺丝松动。接线端子上螺丝不齐全
√
结
构
游标卡尺
1、外形尺寸符合材料确认书。
√
试装
2、螺丝与螺母试装无滑牙，无偏位，无孔位不适。
√
导体为H68铜、含铜50%、镀铬，绝缘材料为防火阻燃的PC料或陶瓷。
电气性能
耐压测试仪
1、耐压：端子承施加于塑胶与螺母之间的，其电压值为4KV/Ac，历时60S的交流，漏电流设定1MA，无超漏击穿现象。
3、针燃试验，用蜡烛燃烤，离接线端子台20-30mm，50S端子台的燃烧物体滴溅到薄纸上不被击穿。
√
注：可焊性按10PCS抽取。

电源线-插头产品检验标准

1.目的适应机电生产和外购的所有无客户指定标准的电源线/插头/护套质量要求。

2.范围本检验标准适用于机电所生产的和外购的所有无客户指定标准的电源线/插头/护套。

3.定义3.1 缺陷分类定义：3.1.1 CRI（严重缺陷）：违反相关安规标准，可能对使用者造成伤害或有安全隐患的缺陷。

3.1.2 MAJ（主要缺陷）：属功能性缺陷，影响使用或装配。

3.1.3 MIN（次要缺陷）：属外观、包装轻微缺陷，不影响使用或装配。

3.2电源线/导线/插头规格及标识定义：3.2.1符合相应订单的CDF表中备案的厂家，规格，标识，认证要求（如下图）CDF表-电源线/插头(VDE电源线/BS电源线/瑞士电源线)CDF表-内部导线3.2.2电源线标识：如Haidebao H03VVH2-F 2×0.5mm2VDE3.2.3内部导线标识：如QIFURUI 300V，200°C，18AWG，UL3.2.4插头标识：分为欧规两圆插，英规三插头（VDE插头/BS一体插头/瑞士插头）如Haidebao HDB-01 250VAC 2.5A， VDE3.3电源线长度测量：3.4缺陷定义：3.4.1电源线/插头/护套缺陷定义：点缺陷：具有点形状的缺陷，测量时以其最大直径为尺寸。

异色点：在产品表面出现的颜色异于周围的点。

凹凸点：由于模具的损坏等原因造成塑料件表面上出现的高低不平。

缩水：当塑料熔体通过一个较薄的截面后，其压力损失很大，很难继续保持很高的压力来填充在较厚截面而形成的凹坑。

破裂：因内应力或机械损伤而造成在塑料件表面上的裂纹。

翘曲及变形：塑料件成型时由于受力不均或应力而造成塑料件的形变。

飞边：由于注塑工艺或模具原因，造成在塑料件的边缘分型面处所产生的废边。

4.职责4.1开发部负责提供最新的图纸和规格书(包含关键零部件的安规认证证书及化学物质/ROHS测试报告)，业务部负责提供色卡及最新部件颜色封样，工程部负责提供最新BOM 及相关零部件规格要求以作为品质检验的依据；4.2品质部工程师负责新产品品质标准的建立，来料零部件检验，过程检验，成品检验指导书的制作，检验员依据工程图纸、检验指导书、标准作业指导书（参考）进行检验，包括首件、巡检、抽检、出货检验，并如实填写相关报表；。

AC类一般常规表

AC类一般常规表1.芯线颜色及其意义：a）欧规芯线颜色：棕、蓝、黄滚绿（黄：绿=7：3）；b）美规芯线颜色：黑、白、绿；c）美式欧规芯线颜色：棕、蓝、绿滚黄（绿：黄=7：3）；d）芯线颜色中深颜色一般代表L极（火线），如：棕色、黑色、红色；e）芯线颜色中浅颜色一般代表N极（零线），如：蓝色、白色；f）绿色、黄滚绿、绿滚黄代表E极（地线）。

2.插头极性连接，若工程蓝图有规定，则按工程蓝图作业，没有规定的按如下方式作业：a）UL极性二插（LCH-001-1）隐性压纹接AC端子之大PIN（零线），线材印字边搠AC端子之小PINb)美式三插（LCH-003）接线方式如下图：b)UL品字公插（LCH-005）接线方式如下图：c)UL品字母插（LCH-004 UL）接线方式如下图：d)欧规品字公插（LCH-009）接线方式如下图：b）欧规品字母插（LCH-004 欧规）接线方式如下图：c）法国头（LCH-007）接线方式如下图：d）国标三插（LCH-002，LCH-011，LCH-012，LCH-013，LCH-014）接线方式如下图:3.插头端子或插销应通过焊锡、压接或等有效方法进行永久性连接，一般采用压接方式连接。

（如客户有要求依客户要求）4.一般情况插头成型料美规用35P、美规LCH-003A接HPN线和欧规45P、日规60P。

5.耐压电气特性：UL 要求：内压：1.5KV 1秒 1mA外压：4KV 1秒 1mA欧规要求：内压：2.5KV 1秒 1mA外压：4KV 1秒 1Ma6.摇摆试验：UL 标准：角度180°，频率10次/分，2500次 MIN, 吊重：SPT类：113g,HPN类：284g。

欧规标准：角度90°，频率60次/分，10000次 MIN，吊重：导体截面积大于0.75mm2吊重20N，其它吊重10N，进行负载摇摆：通过插头相应之电流、电压（如10A 250V插头，摇摆样品需通过10A 250V电流、电压）7. 美规插头配线相配端子及压接高度规定:7.1 GEM 97661(UL有备案): 配线Size: 18-16AWG, 压接高度: 18AWG: 1.97+/-0.05mm, 16AWG: 2.12+/-0.05mm.7.2 GEM 98661(UL有备案): 配线size: 14AWG. 压接高度: 2.92+/-0.05mm8. 由于CSA的额定温度等级只有60℃和105℃两种, 对SVT/SPT/NISPT/SJT/ST等线材在UL标准里面都有60℃, 75℃, 90℃和105℃四种额定温度等级. 因此, 对于以上线种, 当印字时UL前面印75℃和90℃时, CSA后面仍然只可印60℃.立诚安规认证产品清单一．AC插头认证产品如下：1.UL认证AC插头及配线如下(UL文件号:E214539SP)：LCH－001（美式2插） RATE:10A/125V时配：SPT-1 18AWGX2C；SPT-2 18-16AWGX2C；NISPT-1 18AWGX2C；NISPT-2 18-16AWGX2CRATE:13A/125V时配：SPT-2 18-16AWGX2C； NISPT-2 18-16AWGX2C (注：该插头不需刻额定电流电压等级标志)LCH－001A（美式2插）RATE:10A/13A/125V配：HPN 18-16AWGX2C (注：该插头不需刻额定电流电压等级标志)LCH－003（美式三插） RATE:10A/125V时配：SPT-1 18AWGX3C；SPT-2 18-16AWGX3C；SPT-3 18-14AWGX3C；HPN 18-16AWGX3C；SVT/SVTO/SVTOO 18AWGX3C；SVT（SHIELDED）18AWGX3C；SJT/SJTW/SJTO/SJTOW/SJTOO/SJTOOW 18-14AWGX3C；SJT（SHIELDED）18-14AWGX3CRATE:13A/125V时配： SPT-2 18-16AWGX3C；SPT-3 18-16AWGX3C；HPN 18-16AWGX3C；SJT/SJTW/SJTO/SJTOW/SJTOO/SJTOOW 18-16AWGX3C；SJT（SHIELDED）18-16AWGX3CRATE:15A/125V时配：SPT-3 14AWGX3C；SJT/SJTW/SJTO/SJTOW/SJTOO/SJTOOW14AWGX3C；SJT（SHIELDED）14AWGX3C(注：该插头不需刻额定电流电压等级标志)LCH－004（品字母插） RATE:10A/125V时配：SVT/SVTO/SVTOO 18AWGX3C；SVT（SHIELDED）18AWGX3C；SJT/SJTW/SJTO/SJTOW/SJTOO/SJTOOW 18-14AWGX3C；SJT（SHIELDED）18-14AWGX3CRATE:13A/15A/125V 时配：SJT/SJTW/SJTO/SJTOW/SJTOO/SJTOOW 18-14AWGX3C；SJT （SHIELDED）18-14AWGX3CLCH－005（品字公插）RATE:10A/125V时配：SVT/SVTO/SVTOO 18AWGX3C；SVT（SHIELDED）18AWGX3C；SJT/SJTW/SJTO/SJTOW/SJTOO/SJTOOW 18-14AWGX3C；SJT（SHIELDED）18-14AWGX3CRATE:13A/15A/125V 时配：SJT/SJTW/SJTO/SJTOW/SJTOO/SJTOOW 18-14AWGX3C；SJT （SHIELDED）18-14AWGX3CLCH-043（美式2插）RATE:10A/13A/125V 时配：SVT/SVTO/SVTOO 18-16AWGX2C；SJT/SJTW/SJTO/SJTOW/SJTOO/SJTOOW 18-16AWGX2CRATE:15A/125V 时配： SJT/SJTW/SJTO/SJTOW/SJTOO/SJTOOW 14AWGX2C (注：该插头不需刻额定电流电压等级标志)LCH－018（八字尾插） RATE:10A/125V 配：SPT-1 18AWGX2C；SPT-2 18AWGX2C；NISPT-1 18AWGX2C；NISPT-2 18AWGX2CLCH－045（极性八字尾插） RATE:10A/125V 配：SPT-1 18AWGX2C；SPT-2 18AWGX2C；NISPT-1 18AWGX2C；NISPT-2 18AWGX2C2.欧洲十国认证产品如下：LCH－004 10A 250V~（品字母插）配：H05VV-F 3G0.75-1.5mm2 (线材供应商:指定吉联)LCH－006 2.5A 250V~（欧式2并）配：H03VVH2-F 2X0.75mm2 ； H05VVH2-F 2X0.75mm2 (线材供应商:指定吉联)LCH－007 16A 250V~（法国头）配： H03VV-F 3G0.75 mm2 ；H05VV-F 3G0.75-1.5 mm2；H05RR-F 3G0.75-1.5mm2；H05RN-F 3G0.75-1.0 mm2 (线材供应商:指定PVC类线材供应商为吉联/橡胶线类为供应商万泰)LCH－008 2.5A 250V~（八字尾插）配：H03VVH2-F 2X0.75mm2 ； H05VVH2-F 2X0.75mm2 (线材供应商:指定吉联)LCH－009 10A 250V~（品字公插）配：H05VV-F 3G0.75-1.5mm2 (线材供应商:指定吉联)C认证AC插头：LCH－001 6A 250V~ 配：227 IEC 52(RVV) 300/300 2×0.5mm2(该规格线材长度2m Max.) 2×0.75mm2 227 IEC 42(RVB) 300/300 2×0.5mm2 (该规格线材长度2m Max.)2×0.75mm2 227 IEC 53RVV 300/500 2×0.75mm2 2×1.0mm2(线材供应商:指定吉联)LCH－002 6A 250V~ ；10A 250V~ 配：227 IEC 52(RVV) 300/300 3×0.5mm2(该规格线材长度2m Max.) 3×0.75mm2227 IEC 53RVV 300/500 3×0.75mm2 3×1.0mm2 (线材供应商:指定吉联)LCH－008 2.5A 250V~ 配：227 IEC 52(RVV) 300/300 2X0.75mm2 ；227 IEC 53(RVV) 300/500 2X0.75mm2(线材供应商:指定吉联)LCH－011 6A/10A 250V~ 配：227 IEC 52(RVV) 300/300 3×0.5mm2(该规格线材长度2m Max.) 或3×0.75mm2227 IEC 53RVV 300/500 3×0.75mm2或3×1.0mm2 (线材供应商:指定吉联)LCH－012 16A 250V~ 配：227 IEC 52(RVV) 300/300 3×0.5mm2(该规格线材长度2m Max.) 或3×0.75mm2 227 IEC 53RVV 300/500 3×0.75mm2或3×1.0mm2 或3×1.5mm2(线材供应商:指定吉联)LCH－013 10A 250V~ 配：227 IEC 52(RVV) 300/300 3×0.5mm2(该规格线材长度2m Max.) 或3×0.75mm2 227 IEC 53RVV 300/500 3×0.75mm2或3×1.0mm2(线材供应商:指定吉联) LCH－014 16A 250V~ 配：227 IEC 52(RVV) 300/300 3×0.5mm2(该规格线材长度2m Max.) 或3×0.75mm2 227 IEC 53RVV 300/500 3×0.75mm2或3×1.0mm2 或3×1.5mm2 (线材供应商:指定吉联)LCH－015 6A 250V~；10A 250V~ 配：227 IEC 52(RVV) 300/300 2×0.5mm2(该规格线材长度2m Max.) 2×0.75mm2 227 IEC 42(RVB) 300/300 2×0.5mm2(该规格线材长度2m Max.)2×0.75mm2 227 IEC 53RVV 300/500 2×0.75mm2 2×1.0mm2(线材供应商:指定吉联)LCH－016 16A 250V~ 配：227 IEC 52(RVV) 300/300 3×0.5mm2(该规格线材长度2m Max.) 或3×0.75mm2 227 IEC 53RVV 300/500 3×0.75mm2或3×1.0mm2 或3×1.5m (线材供应商:指定吉联)注：仅LCH-008插头证书上有规定配线规格，其他插头配线符合GB2099标准规定即可,导体规格为0.5mm2时配线长度最长为2m4.SAA(澳大利亚)认证AC插头（认证编号：SAI TE 20140）：LCH－020 7.5A/10A 250V~（3PIN 插头）配：H03VV-F 3G0.75mm2 (线材供应商:指定深圳通源,吉联，如使用10A等级，则线材总长不可超过2M)H05VV-F 3G0.75mm2 (线材供应商:指定深圳通源,吉联)H05VV-F 3G1.0mm2 (线材供应商:指定深圳通源,吉联)H05RN-F 3G0.75mm2(线材供应商:指定大东,吉联,新立)H05RN-F 3G1.0mm2 (线材供应商:指定大东,吉联,新立)H05RR-F 3G0.75mm2(线材供应商:指定大东,吉联,新立)H05RR-F 3G1.0mm2(线材供应商:指定大东,吉联,新立) LCH－021 7.5A/10A 250V~（2PIN 插头）配：H03VVH2-F 2X0.75mm2 (线材供应商:指定吉联, 深圳通源，如使用10A等级，则线材总长不可超过2M)H03VV-F 2X0.75mm2 (线材供应商:指定深圳通源,吉联)H05VVH2-F 2X0.75mm2 (线材供应商:指定深圳通源,吉联)H05VV-F 2X0.75mm2(线材供应商:指定深圳通源,吉联)H05VV-F 2X1.0mm2(线材供应商:指定深圳通源,吉联)H05RN-F 2X0.75mm2(线材供应商:指定大东,吉联,新立)H05RN-F 2X1.0mm2(线材供应商:指定大东,吉联,新立)H05RR-F 2X0.75mm2(线材供应商:指定大东,吉联,新立)H05RR-F 2X1.0mm2(线材供应商:指定大东,吉联,新立)5. 日规PSE认证AC插头及配线如下：LCH－031 (日式普通2插) RATE:3~7A/125V配：VFF 2x0.5-0.75 mm2；HVFF 2x0.5-0.75 mm2；VCTFK 2x0.75 mm2；HVCTFK 2x0.75 mm2; VCTF 2x0.75 mm2；HVCTF 2x0.75 mm2; 60227 IEC 52 2x0.5~0.75 mm2 (圆扁两种线); 60227 IEC 53 2x0.75 mm2 (圆扁两种线); VCT 2x0.75 mm2; HHFF 2x0.75 mm2; NNFF 2x0.75 mm2. （认证编号：JET5659-43001-1001）(线材供应商:指定吉联)LCH－031-1 (日式普通2插) RATE:8~15A/125V配：VFF 2x1.25-2.0 mm2；HVFF 2x0.75-1.25-2.0 mm2 (0.75mm2只可配8A插头)；VCTFK 2x1.25-2.0 mm2；HVCTFK 2x0.75-1.25-2.0 mm2 (0.75mm2只可配8A插头); VCTF 2x1.25-2.0 mm2；HVCTF 2x0.75-1.25-2.0 mm2 (0.75mm2只可配8A插头); 60227 IEC 53 2x1.0-1.5 mm2 ; VCT 2x0.75-1.25-2.0 mm2 (0.75mm2只可配12A以下插头); HHFF 2x1.25-2.0 mm2; NNFF 2x1.25-2.0 mm2. （认证编号：JET5659-43001-1002）(线材供应商:指定通源)LCH－031-2 (日式绝缘2插) RATE:8~15A/125V配：VFF 2x1.25-2.0 mm2；HVFF 2x0.75-1.25-2.0 mm2 (0.75mm2只可配8A插头)；VCTFK 2x1.25-2.0 mm2；HVCTFK2x0.75-1.25-2.0 mm2 (0.75mm2只可配8A插头); VCTF 2x1.25-2.0 mm2；HVCTF 2x0.75-1.25-2.0 mm2 (0.75mm2只可配8A插头); 60227 IEC 532x1.0-1.5 mm2 ; VCT 2x0.75-1.25-2.0 mm2 (0.75mm2只可配12A以下插头); HHFF2x1.25-2.0 mm2; NNFF 2x1.25-2.0 mm2. （认证编号：JET5659-43001-1002）(线材供应商:指定通源)LCH－031-3 (日式绝缘2插) RATE:3~7A/125V配：VFF 2x0.5-0.75 mm2；HVFF 2x0.5-0.75 mm2；VCTFK 2x0.75 mm2；HVCTFK 2x0.75 mm2; VCTF 2x0.75 mm2；HVCTF 2x0.75 mm2; 60227 IEC 52 2x0.5~0.75mm2 (圆扁两种线); 60227 IEC 53 2x0.75 mm2 (圆扁两种线); VCT 2x0.75 mm2; HHFF2x0.75 mm2; NNFF 2x0.75 mm2. （认证编号：JET5659-43001-1001）(线材供应商:指定通源)LCH－003（日式三插）RATE:3-7A/125V配：60227 IEC 53 3x0.75 mm2；VCTF 3x0.75 mm2；HVCTF 3x0.75 mm2.（认证编号：JET5659-43001-1003）(线材供应商:指定通源) LCH－003-1（日式三插）RATE:8-15A/125V配：60227 IEC 53 3x1.0-1.5 mm2；VCTF 3x1.25-2.0 mm2；HVCTF 3x1.25-2.0 mm2. （认证编号：JET5659-43001-1004）(线材供应商:指定通源)LCH－004（品字母插） RATE:3-7A/125V配：60227 IEC 53 3x0.75 mm2；VCTF 3x0.75 mm2；HVCTF 3x0.75 mm2.（认证编号：JET5659-43004-1001）(线材供应商:指定通源)LCH－004-1（品字母插）RATE:8-10A/125V配：60227 IEC 53 3x1.0mm2；VCTF 3x1.25 mm2；HVCTF 3x1.25 mm2.（认证编号：JET5659-43004-1002）(线材供应商:指定通源)LCH－004-2（品字母插）RATE:11-15A/125V配：60227 IEC 53 3x1.5-2.5 mm2；VCTF 3x1.25-2.0 mm2；HVCTF 3x1.25-2.0 mm2. （认证编号：JET5659-43004-1003）(线材供应商:指定通源)LCH－018（八字尾插） RATE:3-7A/125V配：RATE:3~7A/125V配：VFF 2x0.5-0.75 mm2；HVFF 2x0.5-0.75 mm2；VCTFK 2x0.75 mm2；HVCTFK 2x0.75 mm2; VCTF 2x0.75 mm2；60227 IEC 52 2x0.5~0.75mm2(扁线); 60227 IEC 53 2x0.75 mm2(扁线); HHFF 2x0.75 mm2; NNFF 2x0.75 mm2.（认证编号：JET5659-43006-1001）(线材供应商:指定通源)二.UL AWM线材认证如下(UL文件号:E205058)：1007、1015、1061、1185、1533、1571、1617、1672、2464、2468、2547、2835、2854/1691/10533/10559/10578/10602/10603/10800/21064/21088/21118/21100/21310/21311三. FLEXIBLE CORD AC电源线认证线材如下(UL文件号:E205059)：SPT-1（2芯）、SPT-1W、SPT-2（2芯）、SPT-2W、SPT-3、XTW、SVT、SJT、SJTW、NISPT-1、 NISPT-2、ST、STW四. VDE电源线认证如下:H03VV-F 2-3Cx0.5-0.75mm2, H03VVH2-F 2x0.5-0.75mm2, H05VV-F 2-3Cx0.75-1.0-1.5mm2, H05VVH2-F 2Cx0.75-1.0mm2.五. 日规PSE电源线认证如下:VFF/HVFF 2Cx0.5-0.75-1.25-2.0mm2, VCTF/HVCTF 2-4Cx0.75-1.25-2.0mm2, VCTFK/HVCTFK 2x0.75-1.25-2.0mm2.。

电子线成品检验规范(含表格)

成品检验规范（IATF16949-2016/ISO9001-2015）1.0目的：1.1 确保公司成品均能正常检验，以确认其符合品质要求，满足顾客需要。

2.0使用范围：2.1公司所有用于出货给客户产品的检验。

3.0职责：3.1制造部：成品送检、不良处理。

3.2品管部：检验标准的制定，成品检验和试验的执行及改善追踪。

3.3资材部：合格品的入库及出货。

4.0名词定义：4.1重要尺寸：工程图纸或承认书上带有“＊”号或用“注意”印章指明的尺寸为重要尺寸。

5.0作业内容：5.1 抽样方式：抽检依据《检验抽样管理规范》执行，采用AQL：MAJ0.25，MIN0.65，电器检测全检抽样数采用AC=0，若顾客另有要求，以合同为准（样品检验采用全检，允收标准为零缺点采用AC=0）：1、电子线、插头电源线、接插线、Lighting Harness均以PCS为单位，进行抽样。

2、线材若以捆包装则以捆为单位进行抽样，每捆抽取1.5M。

5.2 检验方式区分：5.2.1产品核对公司工程图面及首件样品，零物件可参照物料承认书。

5.2.2检验项目若为本公司设备，治具，能力所无法验证之部分的物料，则依据供应商之出厂检验报告为保证依据。

5.2.3一般检验依5.3之项目执行，若有特殊项目或标准则依特殊要求检验并填写于备注栏或附件。

5.3常规的检验项目：5.3.1线材常规检验项目依《SPT平行线检验规范》、《3C线材检验规范》、《欧规线材检验规范》进行相应检验。

5.3.2电子线检验常规检查项目表：项目检查内容检验工具检验标准依据判定线材规格卡尺、目视各线材工程图面MAJ剥线长度开口长度线材长度卡尺、钢尺目视工程图面，生产计划排程表，《作业标准检验规范》MAJ捻线捻线效果目视无松散、分叉、螺旋状MAJ 浸锡浸锡效果目视《作业标准检验规范》MAJ外观目视1.开口不可断铜丝，分叉MAJ2.开口浸锡无氧化MAJ3.浸锡端不可相连、分叉、大头MAJ4.剥线夹痕不得过深、破皮MAJ5.外被不可受损，刮伤、玷污、色差MIN5.3.3AC电源线、DC电源线、信号线等检验常规检查项目表：项目检查内容检验工具检验标准依据判定线材规格卡尺、目视各线材工程图面MAJ 外观目视《外观检验标准》MINAC、DC等各类插头规格卡尺、目视工程图面，相关安规检验标准，物料承认书CRI 外观目视《外观检验标准》MAJS/R 规格卡尺、目视工程图面MAJ 外观目视《外观检验标准》MIN 端子规格卡尺、目视工程图面，相关安规检验标准，物料承认书MAJ 外观目视《外观检验标准》MIN端子+胶壳规格卡尺、目视工程图面，相关安规检验标准，物料承认书MAJ 插拔力拉力计“插拔力测试”指导书MAJ开关规格卡尺、目视工程图面，相关安规检验标准，物料承认书MAJ 开关拨动手感拨动灵活，有质感MAJ 开关灵敏测试开关灵敏，不错位（导通、断开）CRI 外观目视《外观检验标准》《作业标准检验规范》MIN电器导通测试工程图面CRI 极性测试工程图面CAI 耐压测试工程图面，相关安规检验标准，物料承认书CAI阻抗测试工程图面，相关安规检验标准，物料承认书CAI长度各部位尺寸卡尺、目视工程图面MAJ 5.3.4Lighting Harness常规检查项目表：项目检查内容检验工具检验标准依据判定线材规格卡尺、目视各线材工程图面MAJ 外观目视《外观检验标准》MIN 插头规格卡尺、目视工程图面，各安规检验标准CRI 外观目视《外观检验标准》MAJS/R 规格卡尺，目视工程图面，相关安规检验标准MAJ 外观目视《外观检验标准》《作业标准检验规范》MIN 端子规格卡尺，目视工程图面，相关安规检验标准，物料承认书MAJ 外观目视物料承认书，《外观检验标准》MIN 灯座规格卡尺，目视工程图面，相关安规检验标准，物料承认书MAJ 外观目视《外观检验标准》MIN 灯泡配合度匹配灯泡灯泡组装顺畅，不卡坐，接触良好MAJ点亮测试匹配灯泡灯泡点亮CRI开关胶壳规格卡尺，目视工程图面，相关安规检验标准，物料承认书MAJ 开关拨动手感拨动灵活，有质感MAJ 开关灵敏测试开关灵敏，不错位（导通、断开）CRI 外观目视《外观检验标准》《作业标准检验规范》MIN电器导通测试工程图面CRI 极性测试工程图面CRI耐压测试工程图面，电器测试标准表CRI阻抗测试工程图面，电器测试标准表CRI 长度尺寸卡尺，目视工程图面MAJ 可靠性电器可靠性试验信赖性检验项目CRI 客户抱怨抱怨处理对策追踪客户抱怨处理单MAJ 5.3.5接插件常规检查项目表：项目检查内容检验工具检验标准依据判定线材规格卡尺，目视各线材工程图面，物料承认书MAJ剥线长度开口长度线材长度卡尺，目视工程图面MAJ捻线捻线效果目视无松散、分叉MAJ浸锡浸锡效果目视无连锡、分叉、浸锡不到位、大头、氧化MAJ铆合端子目视《作业标准检验规范》，工程图面，物料承认书MAJ接插胶壳胶壳确认接插作业卡尺，目视《作业标准检验规范》，工程图面，物料承认书MAJ适配性插拔力插拔力测试拉力计“插拔力测试”指导书MAJ外观目视 1.外被不可受损，刮伤MIN2.线芯无断丝，分叉MIN客户抱怨抱怨处理对策追踪客户抱怨处理单MAJ 5.4检验及记录注意事项：5.4.1成品检验依相关图面规定检验判定并记录相关数据。

端子检验标准

项目类别
检测项目及技术要求
特性
抽样水平
AQL值
检验工具
参考图及其它说明
外观
1、端子表面光滑，无明显电镀（镀银，镀锡）不良、伤痕、杂点、杂色、
2、无明显变形、熔接痕、表面无氧化现象。
Cቤተ መጻሕፍቲ ባይዱ
Ⅱ
0．65
目视
封样
具体尺寸见图纸
2、颜色与封样一致且均匀，无变色及颜色不良现象
C
Ⅱ
0．65
结构
按图纸，与封样样品一致。
B
Ⅱ
0．25
目视
封样
重量
G≥额定重量的98%（每批抽100个取其平均值）。
C
Ⅱ
0．65
电子秤
性能
1、耐热性：经180℃X2h后，表面无明显变色。
B
Ⅱ
0．25
烘箱
2.端子与引线连接良好
B
Ⅱ
0．25
实际装配
尺寸
参考图纸
B
Ⅱ
0．25
卡尺
装配
与线圈盘两引线装配良好。
B
Ⅱ
0．25
实际装配
检验要求及注意事项：
1、装配检验每批抽检10个，判定水平Ac/Re=0/1。
常规抽检
部门
技质部
材料或规格
/
版本：A
2、其余项目按封样样品和《抽样标准》执行。
标记
签字
日期
标记
处数
编制/日期
审核/日期
批准/日期
何玉琼2014-3-27
熊杰2014-3-27
张卫民2014-3-27
万佳生活电器
物料类型
五金件
零部件进货检验作业指导书

插座检验标准

志及接地符号、认证标志（VDE、UL、CCC，其它按提交我方确目测
认的认证资料与样品确定）
※上述标志不得位于螺钉或任何其它易拆卸的部件上
——包装箱上应注明产品名称、规格、物料编码、厂名、数量、
生产批号
目测
——环保物料应标有环保标签
——应以固定数量装袋，并整齐装入纸箱内 ——应有可靠的防潮和防碰撞措施
置于 40℃±2℃,91-95%RH 的恒温箱内保持 48h，然后取出在常温下恢复 1h 后进行测试
审核
检验器具
明火源恒温箱恒温箱
批准
质量特性抽样判定
（2；0，1）
B
型式试验（5；0，1）
B
（5；0，1）
附图 1：Ⅰ型插座
附图 2：Ⅱ型插座 -
附图 3：插座进货检验尺寸（单位：mm）示意图
文件名称
发放日期
零部件通用检验标准
实施日期
页码
1/4
文件编号
版本号
A
产品名称
电器类
产品型号
插座
类别
检验项目
标志
▲产品标志
▲包装标志
包装质量 ▲包装质量
外观质量 ▲外观质量
▲结构结构尺寸
制定
▲尺寸
技术要求
检验方法
标志清晰正确，应刻有：产品型号、额定电压、额定电流、电
源性质符号、生产厂或销售商名称、商标或识别标志、极性标
弹簧冲击试验器
批准
零部件通用检验标准
页码
文件编号
实施日期
版本号
B
（2；0，1）
B
（2；0，1）
4/4 A
产品名称
电器类
产品型号

插座检验标准

. 专业资料分享.. 专业资料分享.. 专业资料分享.文件名称零部件通用检验标准页码 4/4 文件编号发放日期实施日期版本号 A 产品名称电器类产品型号插座类别检验项目技术要求检验方法检验器具质量特性抽样判定性能阻燃性●灼热丝试验：灼热丝30s内试验样品的火焰或灼热熄灭，并且样品底层绢纸不会因滴落或颗粒起燃在印刷电路板上取下样件，在灼热丝试验机上进行750℃的灼热丝30s，移开灼热丝30s内试验样品的火焰熄灭，并且样品底层绢纸不会因滴落或颗粒起燃。

离开明火后10s内自动熄灭将输入插座壳体作为试验样品,水平悬空放置,并在样品下方300mm处垫一张涓纸,再用明火源将样条燃烧,30s后,离开明火源,10s内自动熄灭;燃烧过程中若有融溶物落下,不能将涓纸点燃(燃烧环境无风)明火源（2；0，1）耐老化性——不应有正常或校正视力所能看见的裂纹——材料不得发粘变滑——置于80℃±2℃的恒温箱中，放置168h后，在室温和相对湿度在40%～50%RH之间的环境中至少存放96h，——承上述试验后，用干的粗布片裹着食指，以5N的力压在试样上，试样上不得留有布纹，而布片不得粘有试样的材料恒温箱 B型式试验（5；0，1）恒定湿热——输入插座各部位无异常——电气性能符合上述要求置于40℃±2℃,91-95%RH的恒温箱内保持48h，然后取出在常温下恢复1h后进行测试恒温箱 B （5；0，1）制定审核批准. 专业资料分享.附图1：Ⅰ型插座. 专业资料分享.附图2：Ⅱ型插座-. 专业资料分享.. 专业资料分享 .附图3：插座进货检验尺寸（单位：mm ）示意图测量部位 ABCDEF G H 尺寸 7～7.54.7～4.80.77～0.8324～24.3316～16.43 30.7～31.3 2.8～3.2 3.0～3.4DEABCFGH。

AC线插头端子检验规范(含表格)

AC线插头端子检验规范（IATF16949-2016/ISO9001-2015）1.0目的：1.1确保生产所需AC线插头类端子均能正确检验，以确认其符合品质要求。

2.0范围：2.1AC线插头端子包括正标VDE、非标VDE、插头插片、法国头、英国头等；2.2AC线插头端子入料检验和制程材料确认。

3.0职责：3.1IQC负责根据相关WI对来料进行检验。

3.2SQE负责NG处理。

4.0名词定义：无5.0步骤：5.1. 确认以下资料是否完整：●供应商在合格供应商清单上●有零件承认书和工程资料●有公司确认的参考样品备注：如上任何一条不完整，不可进行检验。

5.2 抽样方案：具体参照《检验抽样管理规范》LK-3-E-001中二级检验水准单次抽样计划执行正常检验，采用AQL：MAJ0.25进行抽样。

5.3 检验内容与记录：注：1.表中打*的项目，每批检验须有记录，其它各项在有异常呼需要时备注或附上相关记录2.尺寸规格依据物料承认书或公司零件图中之数据保持二位小数取得，其公差不变；尺寸检验合格时，将实测的最大值与最小值记录于报告中，若有尺寸检验不合格时，将重点检验不合格数据全部记录于检验表单中。

3.对于外观：全部内容都需要检验到位，记录3～5个重要方面即可。

4.检验项目为本公司设备、治具、能力所无法验证之部分的物料，则依供应商之出厂检验报告为保证依据。

5.若客户有特殊要求，依客户要求标准执行。

5.4将检验结果写入“IQC检验报告”中。

5.5将检验结果填入“供应商品质履历表”中。

5.6在外箱贴上“PASS”“REJ”或“WAIVE”标签。

5.7不良处理：如果发现不良则填写“材料不良状况联络单”照会SQE并按不合格品控制程序进行处理。

6.0相关文件：6.1物料承认书6.2公司各产品工程图面6.3进料检验管理程序6.4检验抽样管理规范6.5不合格品控制程序7.0使用表单：7.1 IQC检验报告IQC进料检验报告(2).xls7.2 材料不良状况联络单材料不良联络书.xls7.3 供应商品质履历表供货商品质记录履历表.doc附件：常用端子磅力一览表。

AC输入线检验标准.doc

X/X深圳TT电子有限公司检验标准X/XX-XXXX.2010AC输入线检验标准2010年XX月XX日发布 2010年XX月XX日实施深圳TT电子有限公司研发部发布目录目录 (Ⅰ)使用前言说明 (Ⅱ)标准范围及引用 (Ⅲ)1 主体材料分类说明 (1)2 使用环境要求 (1)3 产品MARKING标示要求 (1)4 部品外观相关要求 (1)5 包装、储存要求 (1)6 阻燃状况要求 (1)7 部品仪器设备的要求 (2)8 各国安规标示识别………………………………………………………………………………………….2-49 检验规则 (5)9.1 适用规范 (5)9.2 检验样品的抽取说明 (5)9.3 检验结果的判定及处理 (5)10 部品常规检验要求 (5)10.1 部品尺寸检验方法 (5)10.2 部品基本电性能检测 (5)10.3 可焊性检测方法 (5)10.4 机械性检测方法 (5)10.5 标示耐擦性检测方法 (5)10.6 RoHS测试 (5)11 可靠性实验 (6)11.1 温度冲击 (6)11.2 高温储存 (6)-Ⅰ-标准使用前言说明AC输入线是我司电源产品主要的构成元器件，有着对电源起着输入电压等重要作用！根据AC输入线的承认书和《中华人民共和国标准化法》规定，特制订本检验标准作为IQC部品来料检验及部品工程认定和组织生产销售的依据。

本标准的格式和结构安排符合GB/T 1.1-2000和GB/T 1.2-2002标准要求。

本标准由深圳TT电子有限公司提出并负责解释。

本标准起草单位：深圳TT电子有限公司本标准主要起草人：本标准首次发布日期：-Ⅱ-标准范围及引用1 范围本标准规定了AC输入线的材料分类、使用环境要求、产品标示要求、本体外观要求、包装贮存要求、阻燃要求、检测设备要求、检测规则、部品常规检验、可靠性实验。

本标准适用于各供应商交给TT的所有AC输入线材料的标准验收。

2 规范性标准引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

接线端子检验规程

接线端子检验规程1、主题内容与适用范围：接线端子入厂检验规程（以下简称检验规程）规定了本公司使用此类零、部件的技术要求及检验方法。

本检验规程适用于的公司生产的防爆电气产品使用的关键工序隔爆电气壳体的检验。

2、依据的标准：除本规程外，还应符合各自产品的企业标准、产品图样、工艺文件等相关标准的技术要求。

3、检验项目：a.外观：b.隔爆参数;c.外形尺寸：d.水压试验：4、检验手段：目测、实际测量和相关文件。

5、检验用量具：游标卡尺、外径千分尺、工频耐压仪、粗糙度样块。

6、技术要求：a.整体外观完整、无破损、无缺件：外观表面应光滑，不得有气泡，无裂纹；隔爆面外观无磕碰及划伤；部件不应有锈蚀现象；b.用于主电路中的接线端子，其螺纹规格为M10及以下的导电杆采用H62或HPb59-1黄铜棒材；螺纹规格M12及以上的导电杆采用T4Y或T2Y的纯铜棒材；接线端子用于控制电路，其导电杆采用H62、HPb59-1黄铜棒材或Q235圆钢；c. 绝缘件应采用相比漏电起痕指数为a级，耐弧性达180S的材料制成；d. 黄铜、纯铜导电零件须经酸洗或电镀处理；黑色金属零件作电镀处理；e.接线端子隔爆零件的隔爆面的表面粗糙度Ra的上限值为6.3μm;f.接线端子隔爆结合面为圆筒结构，其隔爆结合面长度L和隔爆结合面配合间隙W 应符合表1的规定；g.接线端子的介电性能应符合表2的规定；7、检验方法：a. 本规程第6款的a、b、d项采用目测方式检验；b. 本规程第6款的c项由供方的型式试验报告出厂检验报告验证；c. 本规程第6款的e项光洁度采用粗糙度标准样块实际比较测量；d. 本规程第6款的f项,其隔爆面长度采用游标尺测量，精度至0.1mm；孔隔爆面的外径采用外径千分尺测量，精度至0.01mm；e. 本规程第6款的g项采用工频耐压仪试验。

8、接线端子的检验采用逐件检验，检验记录按入厂批次分类填写检验报告。

9、对于检验中发现的不合格品退回供方调换处理。

AC类一般常规表

AC类一般常规表1.芯线颜色及其意义：a）欧规芯线颜色：棕、蓝、黄滚绿（黄：绿=7：3）；b）美规芯线颜色：黑、白、绿；c）美式欧规芯线颜色：棕、蓝、绿滚黄（绿：黄=7：3）；d）芯线颜色中深颜色一般代表L极（火线），如：棕色、黑色、红色；e）芯线颜色中浅颜色一般代表N极（零线），如：蓝色、白色；f）绿色、黄滚绿、绿滚黄代表E极（地线）。

2.插头极性连接，若工程蓝图有规定，则按工程蓝图作业，没有规定的按如下方式作业：a）UL极性二插（LCH-001-1）隐性压纹接AC端子之大PIN（零线），线材印字边搠AC端子之小PINb)美式三插（LCH-003）接线方式如下图：b)UL品字公插（LCH-005）接线方式如下图：c)UL品字母插（LCH-004 UL）接线方式如下图：d)欧规品字公插（LCH-009）接线方式如下图：b）欧规品字母插（LCH-004 欧规）接线方式如下图：c）法国头（LCH-007）接线方式如下图：d）国标三插（LCH-002，LCH-011，LCH-012，LCH-013，LCH-014）接线方式如下图:3.插头端子或插销应通过焊锡、压接或等有效方法进行永久性连接，一般采用压接方式连接。

（如客户有要求依客户要求）4.一般情况插头成型料美规用35P、美规LCH-003A接HPN线和欧规45P、日规60P。

5.耐压电气特性：UL 要求：内压：1.5KV 1秒 1mA外压：4KV 1秒 1mA欧规要求：内压：2.5KV 1秒 1mA外压：4KV 1秒 1Ma6.摇摆试验：UL 标准：角度180°，频率10次/分，2500次 MIN, 吊重：SPT类：113g,HPN类：284g。

欧规标准：角度90°，频率60次/分，10000次 MIN，吊重：导体截面积大于0.75mm2吊重20N，其它吊重10N，进行负载摇摆：通过插头相应之电流、电压（如10A 250V插头，摇摆样品需通过10A 250V电流、电压）7. 美规插头配线相配端子及压接高度规定:7.1 GEM 97661(UL有备案): 配线Size: 18-16AWG, 压接高度: 18AWG: 1.97+/-0.05mm, 16AWG: 2.12+/-0.05mm.7.2 GEM 98661(UL有备案): 配线size: 14AWG. 压接高度: 2.92+/-0.05mm8. 由于CSA的额定温度等级只有60℃和105℃两种, 对SVT/SPT/NISPT/SJT/ST等线材在UL标准里面都有60℃, 75℃, 90℃和105℃四种额定温度等级. 因此, 对于以上线种, 当印字时UL前面印75℃和90℃时, CSA后面仍然只可印60℃.立诚安规认证产品清单一．AC插头认证产品如下：1.UL认证AC插头及配线如下(UL文件号:E214539SP)：LCH－001（美式2插） RATE:10A/125V时配：SPT-1 18AWGX2C；SPT-2 18-16AWGX2C；NISPT-1 18AWGX2C；NISPT-2 18-16AWGX2CRATE:13A/125V时配：SPT-2 18-16AWGX2C； NISPT-2 18-16AWGX2C (注：该插头不需刻额定电流电压等级标志)LCH－001A（美式2插）RATE:10A/13A/125V配：HPN 18-16AWGX2C (注：该插头不需刻额定电流电压等级标志)LCH－003（美式三插） RATE:10A/125V时配：SPT-1 18AWGX3C；SPT-2 18-16AWGX3C；SPT-3 18-14AWGX3C；HPN 18-16AWGX3C；SVT/SVTO/SVTOO 18AWGX3C；SVT（SHIELDED）18AWGX3C；SJT/SJTW/SJTO/SJTOW/SJTOO/SJTOOW 18-14AWGX3C；SJT（SHIELDED）18-14AWGX3CRATE:13A/125V时配： SPT-2 18-16AWGX3C；SPT-3 18-16AWGX3C；HPN 18-16AWGX3C；SJT/SJTW/SJTO/SJTOW/SJTOO/SJTOOW 18-16AWGX3C；SJT（SHIELDED）18-16AWGX3CRATE:15A/125V时配：SPT-3 14AWGX3C；SJT/SJTW/SJTO/SJTOW/SJTOO/SJTOOW14AWGX3C；SJT（SHIELDED）14AWGX3C(注：该插头不需刻额定电流电压等级标志)LCH－004（品字母插） RATE:10A/125V时配：SVT/SVTO/SVTOO 18AWGX3C；SVT（SHIELDED）18AWGX3C；SJT/SJTW/SJTO/SJTOW/SJTOO/SJTOOW 18-14AWGX3C；SJT（SHIELDED）18-14AWGX3CRATE:13A/15A/125V 时配：SJT/SJTW/SJTO/SJTOW/SJTOO/SJTOOW 18-14AWGX3C；SJT （SHIELDED）18-14AWGX3CLCH－005（品字公插）RATE:10A/125V时配：SVT/SVTO/SVTOO 18AWGX3C；SVT（SHIELDED）18AWGX3C；SJT/SJTW/SJTO/SJTOW/SJTOO/SJTOOW 18-14AWGX3C；SJT（SHIELDED）18-14AWGX3CRATE:13A/15A/125V 时配：SJT/SJTW/SJTO/SJTOW/SJTOO/SJTOOW 18-14AWGX3C；SJT （SHIELDED）18-14AWGX3CLCH-043（美式2插）RATE:10A/13A/125V 时配：SVT/SVTO/SVTOO 18-16AWGX2C；SJT/SJTW/SJTO/SJTOW/SJTOO/SJTOOW 18-16AWGX2CRATE:15A/125V 时配： SJT/SJTW/SJTO/SJTOW/SJTOO/SJTOOW 14AWGX2C (注：该插头不需刻额定电流电压等级标志)LCH－018（八字尾插） RATE:10A/125V 配：SPT-1 18AWGX2C；SPT-2 18AWGX2C；NISPT-1 18AWGX2C；NISPT-2 18AWGX2CLCH－045（极性八字尾插） RATE:10A/125V 配：SPT-1 18AWGX2C；SPT-2 18AWGX2C；NISPT-1 18AWGX2C；NISPT-2 18AWGX2C2.欧洲十国认证产品如下：LCH－004 10A 250V~（品字母插）配：H05VV-F 3G0.75-1.5mm2 (线材供应商:指定吉联)LCH－006 2.5A 250V~（欧式2并）配：H03VVH2-F 2X0.75mm2 ； H05VVH2-F 2X0.75mm2 (线材供应商:指定吉联)LCH－007 16A 250V~（法国头）配： H03VV-F 3G0.75 mm2 ；H05VV-F 3G0.75-1.5 mm2；H05RR-F 3G0.75-1.5mm2；H05RN-F 3G0.75-1.0 mm2 (线材供应商:指定PVC类线材供应商为吉联/橡胶线类为供应商万泰)LCH－008 2.5A 250V~（八字尾插）配：H03VVH2-F 2X0.75mm2 ； H05VVH2-F 2X0.75mm2 (线材供应商:指定吉联)LCH－009 10A 250V~（品字公插）配：H05VV-F 3G0.75-1.5mm2 (线材供应商:指定吉联)C认证AC插头：LCH－001 6A 250V~ 配：227 IEC 52(RVV) 300/300 2×0.5mm2(该规格线材长度2m Max.) 2×0.75mm2 227 IEC 42(RVB) 300/300 2×0.5mm2 (该规格线材长度2m Max.)2×0.75mm2 227 IEC 53RVV 300/500 2×0.75mm2 2×1.0mm2(线材供应商:指定吉联)LCH－002 6A 250V~ ；10A 250V~ 配：227 IEC 52(RVV) 300/300 3×0.5mm2(该规格线材长度2m Max.) 3×0.75mm2227 IEC 53RVV 300/500 3×0.75mm2 3×1.0mm2 (线材供应商:指定吉联)LCH－008 2.5A 250V~ 配：227 IEC 52(RVV) 300/300 2X0.75mm2 ；227 IEC 53(RVV) 300/500 2X0.75mm2(线材供应商:指定吉联)LCH－011 6A/10A 250V~ 配：227 IEC 52(RVV) 300/300 3×0.5mm2(该规格线材长度2m Max.) 或3×0.75mm2227 IEC 53RVV 300/500 3×0.75mm2或3×1.0mm2 (线材供应商:指定吉联)LCH－012 16A 250V~ 配：227 IEC 52(RVV) 300/300 3×0.5mm2(该规格线材长度2m Max.) 或3×0.75mm2 227 IEC 53RVV 300/500 3×0.75mm2或3×1.0mm2 或3×1.5mm2(线材供应商:指定吉联)LCH－013 10A 250V~ 配：227 IEC 52(RVV) 300/300 3×0.5mm2(该规格线材长度2m Max.) 或3×0.75mm2 227 IEC 53RVV 300/500 3×0.75mm2或3×1.0mm2(线材供应商:指定吉联) LCH－014 16A 250V~ 配：227 IEC 52(RVV) 300/300 3×0.5mm2(该规格线材长度2m Max.) 或3×0.75mm2 227 IEC 53RVV 300/500 3×0.75mm2或3×1.0mm2 或3×1.5mm2 (线材供应商:指定吉联)LCH－015 6A 250V~；10A 250V~ 配：227 IEC 52(RVV) 300/300 2×0.5mm2(该规格线材长度2m Max.) 2×0.75mm2 227 IEC 42(RVB) 300/300 2×0.5mm2(该规格线材长度2m Max.)2×0.75mm2 227 IEC 53RVV 300/500 2×0.75mm2 2×1.0mm2(线材供应商:指定吉联)LCH－016 16A 250V~ 配：227 IEC 52(RVV) 300/300 3×0.5mm2(该规格线材长度2m Max.) 或3×0.75mm2 227 IEC 53RVV 300/500 3×0.75mm2或3×1.0mm2 或3×1.5m (线材供应商:指定吉联)注：仅LCH-008插头证书上有规定配线规格，其他插头配线符合GB2099标准规定即可,导体规格为0.5mm2时配线长度最长为2m4.SAA(澳大利亚)认证AC插头（认证编号：SAI TE 20140）：LCH－020 7.5A/10A 250V~（3PIN 插头）配：H03VV-F 3G0.75mm2 (线材供应商:指定深圳通源,吉联，如使用10A等级，则线材总长不可超过2M)H05VV-F 3G0.75mm2 (线材供应商:指定深圳通源,吉联)H05VV-F 3G1.0mm2 (线材供应商:指定深圳通源,吉联)H05RN-F 3G0.75mm2(线材供应商:指定大东,吉联,新立)H05RN-F 3G1.0mm2 (线材供应商:指定大东,吉联,新立)H05RR-F 3G0.75mm2(线材供应商:指定大东,吉联,新立)H05RR-F 3G1.0mm2(线材供应商:指定大东,吉联,新立) LCH－021 7.5A/10A 250V~（2PIN 插头）配：H03VVH2-F 2X0.75mm2 (线材供应商:指定吉联, 深圳通源，如使用10A等级，则线材总长不可超过2M)H03VV-F 2X0.75mm2 (线材供应商:指定深圳通源,吉联)H05VVH2-F 2X0.75mm2 (线材供应商:指定深圳通源,吉联)H05VV-F 2X0.75mm2(线材供应商:指定深圳通源,吉联)H05VV-F 2X1.0mm2(线材供应商:指定深圳通源,吉联)H05RN-F 2X0.75mm2(线材供应商:指定大东,吉联,新立)H05RN-F 2X1.0mm2(线材供应商:指定大东,吉联,新立)H05RR-F 2X0.75mm2(线材供应商:指定大东,吉联,新立)H05RR-F 2X1.0mm2(线材供应商:指定大东,吉联,新立)5. 日规PSE认证AC插头及配线如下：LCH－031 (日式普通2插) RATE:3~7A/125V配：VFF 2x0.5-0.75 mm2；HVFF 2x0.5-0.75 mm2；VCTFK 2x0.75 mm2；HVCTFK 2x0.75 mm2; VCTF 2x0.75 mm2；HVCTF 2x0.75 mm2; 60227 IEC 52 2x0.5~0.75 mm2 (圆扁两种线); 60227 IEC 53 2x0.75 mm2 (圆扁两种线); VCT 2x0.75 mm2; HHFF 2x0.75 mm2; NNFF 2x0.75 mm2. （认证编号：JET5659-43001-1001）(线材供应商:指定吉联)LCH－031-1 (日式普通2插) RATE:8~15A/125V配：VFF 2x1.25-2.0 mm2；HVFF 2x0.75-1.25-2.0 mm2 (0.75mm2只可配8A插头)；VCTFK 2x1.25-2.0 mm2；HVCTFK 2x0.75-1.25-2.0 mm2 (0.75mm2只可配8A插头); VCTF 2x1.25-2.0 mm2；HVCTF 2x0.75-1.25-2.0 mm2 (0.75mm2只可配8A插头); 60227 IEC 53 2x1.0-1.5 mm2 ; VCT 2x0.75-1.25-2.0 mm2 (0.75mm2只可配12A以下插头); HHFF 2x1.25-2.0 mm2; NNFF 2x1.25-2.0 mm2. （认证编号：JET5659-43001-1002）(线材供应商:指定通源)LCH－031-2 (日式绝缘2插) RATE:8~15A/125V配：VFF 2x1.25-2.0 mm2；HVFF 2x0.75-1.25-2.0 mm2 (0.75mm2只可配8A插头)；VCTFK 2x1.25-2.0 mm2；HVCTFK2x0.75-1.25-2.0 mm2 (0.75mm2只可配8A插头); VCTF 2x1.25-2.0 mm2；HVCTF 2x0.75-1.25-2.0 mm2 (0.75mm2只可配8A插头); 60227 IEC 532x1.0-1.5 mm2 ; VCT 2x0.75-1.25-2.0 mm2 (0.75mm2只可配12A以下插头); HHFF2x1.25-2.0 mm2; NNFF 2x1.25-2.0 mm2. （认证编号：JET5659-43001-1002）(线材供应商:指定通源)LCH－031-3 (日式绝缘2插) RATE:3~7A/125V配：VFF 2x0.5-0.75 mm2；HVFF 2x0.5-0.75 mm2；VCTFK 2x0.75 mm2；HVCTFK 2x0.75 mm2; VCTF 2x0.75 mm2；HVCTF 2x0.75 mm2; 60227 IEC 52 2x0.5~0.75mm2 (圆扁两种线); 60227 IEC 53 2x0.75 mm2 (圆扁两种线); VCT 2x0.75 mm2; HHFF2x0.75 mm2; NNFF 2x0.75 mm2. （认证编号：JET5659-43001-1001）(线材供应商:指定通源)LCH－003（日式三插）RATE:3-7A/125V配：60227 IEC 53 3x0.75 mm2；VCTF 3x0.75 mm2；HVCTF 3x0.75 mm2.（认证编号：JET5659-43001-1003）(线材供应商:指定通源) LCH－003-1（日式三插）RATE:8-15A/125V配：60227 IEC 53 3x1.0-1.5 mm2；VCTF 3x1.25-2.0 mm2；HVCTF 3x1.25-2.0 mm2. （认证编号：JET5659-43001-1004）(线材供应商:指定通源)LCH－004（品字母插） RATE:3-7A/125V配：60227 IEC 53 3x0.75 mm2；VCTF 3x0.75 mm2；HVCTF 3x0.75 mm2.（认证编号：JET5659-43004-1001）(线材供应商:指定通源)LCH－004-1（品字母插）RATE:8-10A/125V配：60227 IEC 53 3x1.0mm2；VCTF 3x1.25 mm2；HVCTF 3x1.25 mm2.（认证编号：JET5659-43004-1002）(线材供应商:指定通源)LCH－004-2（品字母插）RATE:11-15A/125V配：60227 IEC 53 3x1.5-2.5 mm2；VCTF 3x1.25-2.0 mm2；HVCTF 3x1.25-2.0 mm2. （认证编号：JET5659-43004-1003）(线材供应商:指定通源)LCH－018（八字尾插） RATE:3-7A/125V配：RATE:3~7A/125V配：VFF 2x0.5-0.75 mm2；HVFF 2x0.5-0.75 mm2；VCTFK 2x0.75 mm2；HVCTFK 2x0.75 mm2; VCTF 2x0.75 mm2；60227 IEC 52 2x0.5~0.75mm2(扁线); 60227 IEC 53 2x0.75 mm2(扁线); HHFF 2x0.75 mm2; NNFF 2x0.75 mm2.（认证编号：JET5659-43006-1001）(线材供应商:指定通源)二.UL AWM线材认证如下(UL文件号:E205058)：1007、1015、1061、1185、1533、1571、1617、1672、2464、2468、2547、2835、2854/1691/10533/10559/10578/10602/10603/10800/21064/21088/21118/21100/21310/21311三. FLEXIBLE CORD AC电源线认证线材如下(UL文件号:E205059)：SPT-1（2芯）、SPT-1W、SPT-2（2芯）、SPT-2W、SPT-3、XTW、SVT、SJT、SJTW、NISPT-1、 NISPT-2、ST、STW四. VDE电源线认证如下:H03VV-F 2-3Cx0.5-0.75mm2, H03VVH2-F 2x0.5-0.75mm2, H05VV-F 2-3Cx0.75-1.0-1.5mm2, H05VVH2-F 2Cx0.75-1.0mm2.五. 日规PSE电源线认证如下:VFF/HVFF 2Cx0.5-0.75-1.25-2.0mm2, VCTF/HVCTF 2-4Cx0.75-1.25-2.0mm2, VCTFK/HVCTFK 2x0.75-1.25-2.0mm2.。

插头确认检验标准

一年
3
极性检查
插头底面，左：L极
右：N极
一年
4
电气强度
承受2500V，频率为50Hz的电压1min，无击穿或闪络现象
一年
5
分断能力
按额定参数10A /250V～、16A /250V～
将插头插入拔出插座50次,15次/min,通电时间1.5S、分隔时间0.5S,无断路、短路
一年6Leabharlann 拔出力成品：10～50N；单孔：3N以上
一年
7
耐热试验
125±2℃1h球压痕直径小于2㎜
一年
注:上述检验项目按频次要求由供方提供型式检验报告(自检亦可)或在网上核实证书的有效性。
编制
审核
批准
日期
日期
日期
电器有限公司
文件号
JY-Q 1
版本:0/A
文件名称
插头确认检验标准
引用标准
,GB10026
GB2099.1
第1页
共1页
序号
检验项目
技术要求及检验方法
频次
1
外观及标志
表面平整,光滑,色泽应均匀。应有产品名称、型号、、制造厂名、商标及认证标志等。
一年
2
外观
1．面盖各插孔，周边及底座各插孔不允许有毛刺。2．面盖外露部份不允许有“波纹”、“划花”、“收缩”和水纹等等。．3.各件不允许有缺料、项白、裂纹现象

AC验收验收规范

无线局域网（WLAN）工程AC验收测试规范2007年12月目录无线局域网（WLAN）工程 (1)验收测试规范 (1)2007年12月 (1)1 总则 (3)2 相关术语与缩略语解释 (3)3 无线控制器（AC）测试验收 (4)3.1 AC验收测试项目 (4)3.2 机房环境要求 (4)3.3 安装工艺检查 (5)3.3.1 AC安装 (5)3.3.2 布线 (5)3.3.3 标签 (7)3.4 设备测试验收 (7)3.4.1 基于DHCP方式的IP地址分配 (7)3.4.2 用户认证 (7)3.4.3 用户下线方式 (8)3.4.4 PORTAL推送功能验证 (8)3.4.5 带宽控制功能验证 (9)3.4.6 用户隔离功能验证 (9)3.4.7 AC可被网管验证 (10)1总则1.1 为适应WLAN工程建设的需要，加强工程管理，做好工程验收工作，保证工程质量，特制定本规范。

1.2 本细则的适用范围为中国移动WLAN工程，是中国移动WLAN设备安装工程中进行施工质量检查、阶段验收以及竣工验收等工作的技术依据，适用于新建的AP、AC、AS以及WLAN网管工程，扩建、改建工程可以参照执行。

1.3 针对不同WLAN厂家在“胖”、“瘦”AP不同架构中AP、AC功能设置上的差异，工程验收测试过程应将本规范功能在相应的设备中作测试。

1.4 本细则根据设计部门的工程设计文件以及相关厂家的设备技术规范制定，本细则未明确规定的部分可参照相关厂家施工规范。

1.5 本规范未尽事宜，参照相应国家标准或行业标准。

2相关术语与缩略语解释3无线控制器（AC）测试验收3.1AC验收测试项目3.2机房环境要求3.3安装工艺检查3.3.1AC安装3.3.1.1机架安装3.3.1.2设备安装3.3.2布线3.3.2.1超5类线3.3.2.2光纤3.3.2.3接地线3.3.2.4电源线3.3.3标签3.4设备测试验收3.4.1基于DHCP方式的IP地址分配3.4.2用户认证3.4.2.1基于用户名/密码认证方式DHCP+WEB认证3.4.3用户下线方式3.4.3.1用户主动下线3.4.4PORTAL推送功能验证3.4.5带宽控制功能验证3.4.5.1由Radius下传用户带宽属性3.4.6用户隔离功能验证3.4.7AC可被网管验证。
