形、尺、表面三者关系

合集下载

尺寸公差与形位公差的关系课件

尺寸公差与形位公差的关系课件

25.尺寸公差与形位公差的关系
由此可见,包容要求是将尺寸和形位误差同时控制在尺寸公差范围内的一种 公差要求,主要用于必须保证配合性质的要素,用最大实体边界保证必要的最小 间隙或最大过盈,用最小实体尺寸防止间隙过大或过盈过小。 (2)相关要求 ①最大实体要求 最大实体要求可应用于被测要素和基准要素。 当应用于被测要素时,被测要素的形位公差是在该要素处于最大实体状态时给 出的,当被测要素的实际轮廓偏离其最大实体状态,即其实际尺寸与最大实体尺寸 偏离时,形位误差值可以超出在最大实体状态下给出的形位公差值,即形位公差值 可以增大。 最大实体要求应用于被测要素时,被测要素的实际轮廓在给定的长度上处处不 得超出最大实体实效边界,即其体外作用尺寸不应超出最大实体实效尺寸,其局部 实际尺寸不得超出最大实体尺寸和最小实体尺寸。若t为形体公差值,则: 对于外表面:d f e ≤d MV =d max +t d max ≥d a ≥d min 对于内表面:D f e ≥D MV =D min –t D max ≥D a ≥D min 当基准要素本身采用最大实体要求时,其相应的边界为最大实体实效边界;基准 要素本身不采用最大实体要求时,其相应的边界为最大实体边界。
25.尺寸公差与形位公差的关系
最大实体要求可应用于被测要素时,应在被测要素形体公有效期框格中的公差 值后面标注符号M ,最大实体要求可应用于基准要素时,应在形位公差框格中相应 的基准字母代号后标注符号M ,如图6-43所示。
图6-43 最大实体要求的标注
②最小实体要求 当最小实体要求应用于被测要素时,被测要素的形位公差是在该要素处于最小 实体状态时给出的,当被测要素的实际轮廓偏离其最小实体状态,即其实际尺寸与 最小实体尺寸偏离时,形位误差可以超出在最小实体状态下给出的形位公差值,即 形位公差值可以增大。

形、尺、表面三者关系GG

形、尺、表面三者关系GG

序号 7
术语
可逆要 求用于 最大实 体要求
定义或解释 被测要素的实际轮廓应遵守其最大 实体实效边界,当其实际尺寸偏离 最大实体尺寸时,允许其形位误差 值超出在最大实体状态下给定的形 位公差值。当其形位误差值小于给 定的形位公差值时,也允许其实际 尺寸超出最大实体尺寸的一种要求, 用符号 同时表示 被测要素的实际轮廓应遵守其最小 实体实效边界,当其实际尺寸偏离 最小实体尺寸时,允许其形位误差 值超出在最小实体状态下给定的形 位公差值。当其形位误差值小于给 定的形位公差值时,也允许其实际 尺寸超出最小实体尺寸的一种要求, 用符号 同时表示 被测要素采用最大实体要求或最小 实体要求时,其给出的形位公差值 为零,用符号“ ”或“ ” 表示
3
包容 要求
按a不合格 按b合格

序号 4
术语
最大实 体要求
定义或解释 被测要素的实际轮廓应遵守其最大 实体实效边界,当其实际尺寸偏离 最大实体尺寸时,允许其形位误差 值超出在最大实体状态下给出的公 差值的一种公差要求。最大实体要 求适用于中心要素。此时应在图样 标注符号“ ”。
图例
5
最小实 体要求
二、形位误差与其他几何特征的关系 图样中给出的各项要求都是基于功能要求分别给出的,如尺寸 公差、形状或位置公差、表面粗糙度和表面波纹度等,这些几何 特征形成的方法不同,对零件功能的影响也不同,都应分别给出, 各自满足要求。 表面粗糙度属微观的几何特征,形状和位置公差为宏观的几何 特征,表面波纹度则属两者之间,又称中观的几何特征。 当形位精度较低时,检测形状或位置误差时可以将表面粗糙度 忽略不计, 对于高精度的零件表面,表面粗糙度对形状误差的影响较大。 在此情况下应首先排除表面粗糙度和表面波纹度,才能获得真正 的形位误差值。 三、独立原则和相关要求的提出 在很长一段时间里,“尺寸控制形位公差”形成一种概念。即 当零件处于最大实体尺寸时,形状必须是理想的,不允许有丝毫 误差。这种限制对严格要求配合的零件是必要的,但必须收紧公 差带,在很多情况下尺寸并不控制形位。 在绝大多数情况下,是不需要这种限制的。原因之一是不少形 位误差无法由尺寸控制,另一方面是,即使要素处处位于最大实 际实体尺寸,其功能仍允许存在几何误差。

尺寸公差、形位公差、表面粗糙度三者的关系

尺寸公差、形位公差、表面粗糙度三者的关系

尺寸公差、形位公差、表面粗糙度三者的关系A.尺寸公差、形位公差、表面粗糙度数值上的关系1、形状公差与尺寸公差的数值关系当尺寸公差精度确定后,形状公差有一个适当的数值相对应,即一般约以50%尺寸公差值作为形状公差值;仪表行业约20%尺寸公差值作为形状公差值;重型行业约以70%尺寸公差值作为形状公差值。

由此可见.尺寸公差精度愈高,形状公差占尺寸公差比例愈小所以,在设计标注尺寸和形状公差要求时,除特殊情况外,当尺寸精度确定后,一般以50%尺寸公差值作为形状公差值,这既有利于制造也有利于确保质量。

2、形状公差与位置公差间的数值关系形状公差与位置公差间也存在着一定的关系。

从误差的形成原因看,形状误差是由机床振动、刀具振动、主轴跳动等原因造成;而位置误差则是由于机床导轨的不平行,工具装夹不平行或不垂直、夹紧力作用等原因造成,再从公差带定义看,位置误差是含被测表面的形状误差的,如平行度误差中就含有平面度误差,故位置误差比形状误差要大得多。

因此,在一般情况下、在无进一步要求时,给了位置公差,就不再给形状公差。

当有特殊要求时可同时标注形状和位置公差要求,但标注的形状公差值应小于所标注的位置公差值,否则,生产时无法按设计要求制造零件。

3、形状公差与表面粗糙度的关系形状误差与表面粗糙度之间在数值和测量上尽管没有直接联系,但在一定的加工条件下两者也存在着一定的比例关系,据实验研究,在一般精度时,表面粗糙度占形状公差的1/5~1/4。

由此可知,为确保形状公差,应适当限制相应的表面粗糙度高度参数的最大允许值。

在一般情况下,尺寸公差、形状公差、位置公差、表面粗糙度之间的公差值具有下述关系式:尺寸公差>位置公差>形状公差>表面粗糙度高度参数从尺寸、形位与表面粗糙度的数值关系式不难看出,设计时要协调处理好三者的数值关系,在图样上标注公差值时应遵循:给定同一表面的粗糙度数值应小于其形状公差值;而形状公差值应小于其位置公差值;位置各差值应小于其尺寸公差值。

尺寸公差形位公差、表面粗糙度数值上的关系

尺寸公差形位公差、表面粗糙度数值上的关系

尺寸公差、形位公差、表面粗糙度数值上的关系一、尺寸公差、形位公差、表面粗糙度数值上的关系1、形状公差与尺寸公差的数值关系当尺寸公差精度确定后,形状公差有一个适当的数值相对应,即一般约以50%尺寸公差值作为形状公差值;仪表行业约20%尺寸公差值作为形状公差值;重型行业约以70%尺寸公差值作为形状公差值。

由此可见.尺寸公差精度愈高,形状公差占尺寸公差比例愈小所以,在设计标注尺寸和形状公差要求时,除特殊情况外,当尺寸精度确定后,一般以50%尺寸公差值作为形状公差值,这既有利于制造也有利于确保质量。

2、形状公差与位置公差间的数值关系形状公差与位置公差间也存在着一定的关系。

从误差的形成原因看,形状误差是由机床振动、刀具振动、主轴跳动等原因造成;而位置误差则是由于机床导轨的不平行,工具装夹不平行或不垂直、夹紧力作用等原因造成,再从公差带定义看,位置误差是含被测表面的形状误差的,如平行度误差中就含有平面度误差,故位置误差比形状误差要大得多。

因此,在一般情况下、在无进一步要求时,给了位置公差,就不再给形状公差。

当有特殊要求时可同时标注形状和位置公差要求,但标注的形状公差值应小于所标注的位置公差值,否则,生产时无法按设计要求制造零件。

3、形状公差与表面粗糙度的关系形状误差与表面粗糙度之间在数值和测量上尽管没有直接联系,但在一定的加工条件下两者也存在着一定的比例关系,据实验研究,在一般精度时,表面粗糙度占形状公差的1/5~1/4。

由此可知,为确保形状公差,应适当限制相应的表面粗糙度高度参数的最大允许值。

在一般情况下,尺寸公差、形状公差、位置公差、表面粗糙度之间的公差值具有下述关系式:尺寸公差>位置公差>形状公差>表面粗糙度高度参数从尺寸、形位与表面粗糙度的数值关系式不难看出,设计时要协调处理好三者的数值关系,在图样上标注公差值时应遵循:给定同一表面的粗糙度数值应小于其形状公差值;而形状公差值应小于其位置公差值;位置各差值应小于其尺寸公差值。

形位公差与尺寸公差的关系

形位公差与尺寸公差的关系

形位公差与尺寸公差的关系一、基本概念公差原则的定义定义:处理尺寸公差和形位公差关系的规定。

分类:1、体外作用尺寸单一要素的作用尺寸简称作用尺寸MS。

是实际尺寸和形状误差的综合结果。

在被测要素的给定长度上,与实际内表面(孔)体外相接的最大理想面,或与实际外表面(轴)体外相接的最小理想面的直径或宽度,称为体外作用尺寸,即通常所称作用尺寸。

图例局部实际尺寸和单一要素的体外作用尺寸2、关联要素的体外作用尺寸是局部实际尺寸与位置误差综合的结果。

是指结合面全长上,与实际孔内接(或与实际轴外接)的最大(或最小)的理想轴(或孔)的尺寸。

而该理想轴(或孔)必须与基准要素保持图样上给定的功能关系。

图例关联体外作用尺寸3、体内作用尺寸在被测要素的给定长度上,与实际内表面(孔)体内相接的最小理想面,或与实际外表面(轴)体内相接的最大理想面的直径或宽度,称为体内作用尺寸。

4、最大实体状态(尺寸、边界)最大实体状态(MMC):实际要素在给定长度上具有最大实体时的状态。

最大实体尺寸(MMS):实际要素在最大实体状态下的极限尺寸。

(轴的最大极限尺寸dmax,孔的最小极限尺寸Dmin)边界:由设计给定的具有理想形状的极限包容面。

最大实体边界:尺寸为最大实体尺寸的边界。

5、最大实体实效状态(尺寸、边界)MMVC:在给定长度上,实际要素处于最大实体状态且其中心要素的形状或位置误差等于给出的形位公差值时的综合极限状态。

MMVS:最大实体实效状态下的体外作用尺寸。

MMVS=MMS±t形·位其中:对外表面取“+”;对内表面取“-”dMV =dfe=da+f =dM + t =dmax + tDMV=Dfe=Da-f =DM–t =Dmin- t最大实体实效边界:尺寸为最大实体实效尺寸的边界。

最大实体实效尺寸(单一要素)最大实体实效尺寸(关联要素)6、最小实体实效状态(尺寸、边界)LMVC:在给定长度上,实际要素处于最小实体状态且其中心要素的形状或位置误差等于给出的形位公差值时的综合极限状态,称为最小实体实效状态。

尺寸公差、形状公差、位置公差之间的协调关系分析

尺寸公差、形状公差、位置公差之间的协调关系分析

在机械制图技术要求标注中,几何量技术要求需标注尺寸公差、形状公差和位置公差等。

为了使表面的多项技术要求能用同一种工艺方案实现,标注这些技术要求时,需要保证相关技术要求的公差允许值的协调,如某一圆柱表面的尺寸公差和圆度公差数值之间、车床导轨直线度和平行度之间,要有一个协调的关系。

确保该圆柱面尺寸精度和圆度精度,能够用车削或磨削经济地达到;车床导轨直线度和平行度,能够用磨削经济地达到。

一般原则是:同一要素的形状公差值小于位置公差值,小于尺寸公差值。

现就部分形状、位置公差之间或与尺寸公差之间的协调关系作一分析验证。

1 尺寸公差与形状公差之间的关系1.1 圆柱形零件尺寸公差与形状公差之间的关系 圆柱形零件的形状公差值,一般情况要小于其尺寸公差值,圆柱形零件的形状公差主要指圆度或圆柱度公差。

考虑到形状公差带应控制在尺寸公差带内,而且有富余,圆度或圆柱度公差值应是尺寸公差值的四分之一左右甚至更小。

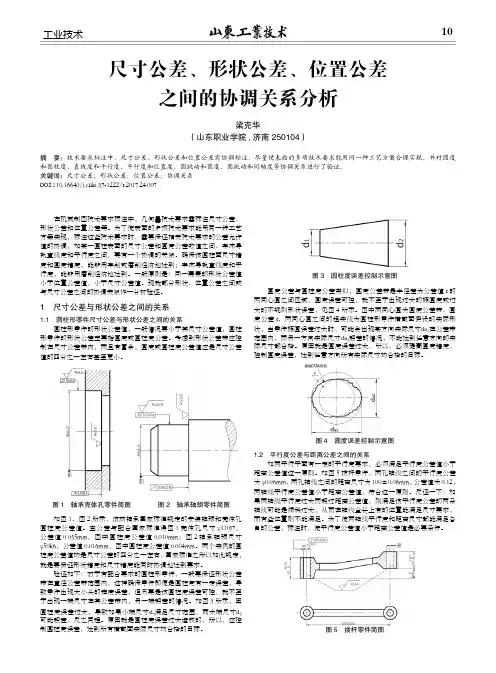

尺寸公差、形状公差、位置公差之间的协调关系分析梁克华(山东职业学院,济南 250104)摘 要:技术要求标注中,尺寸公差、形状公差和位置公差需协调标注,尽量使表面的多项技术要求能用同一种工艺方案合理实现。

并对圆度和圆柱度、直线度和平行度、平行度和位置度、圆跳动和圆度、圆跳动和同轴度等协调关系进行了验证。

关键词:尺寸公差;形状公差;位置公差;协调关系 DOI:10.16640/ki.37-1222/t.2017.24.007 圆度公差与圆柱度公差类似,圆度公差带是半径差为公差值t 的两同心圆之间区域,圆度误差可控,就不至于出现过大的椭圆度或过大的不规则形状误差,见图4所示。

图中两同心圆为圆度公差带,圆度公差t,两同心圆之间的粗实线为圆柱形零件横截面假设的实际形状,当零件椭圆误差过大时,可能会出现某方向实际尺寸在公差带范围内,而另一方向实际尺寸超差的情况,不能达到任意方向的实际尺寸都合格。

原因就是圆度误差过大,所以,必须提高圆度精度,控制圆度误差,达到任意方向所有实际尺寸均合格的目标。

尺寸公差、形状公差、位置公差之间的协调关系分析

尺寸公差、形状公差、位置公差之间的协调关系分析

尺寸公差、形状公差、位置公差之间的协调关系分析作者:梁克华来源:《山东工业技术》2017年第24期摘要:技术要求标注中,尺寸公差、形状公差和位置公差需协调标注,尽量使表面的多项技术要求能用同一种工艺方案合理实现。

并对圆度和圆柱度、直线度和平行度、平行度和位置度、圆跳动和圆度、圆跳动和同轴度等协调关系进行了验证。

关键词:尺寸公差;形状公差;位置公差;协调关系DOI:10.16640/ki.37-1222/t.2017.24.007在机械制图技术要求标注中,几何量技术要求需标注尺寸公差、形状公差和位置公差等。

为了使表面的多项技术要求能用同一种工艺方案实现,标注这些技术要求时,需要保证相关技术要求的公差允许值的协调,如某一圆柱表面的尺寸公差和圆度公差数值之间、车床导轨直线度和平行度之间,要有一个协调的关系。

确保该圆柱面尺寸精度和圆度精度,能够用车削或磨削经济地达到;车床导轨直线度和平行度,能够用磨削经济地达到。

一般原则是:同一要素的形状公差值小于位置公差值,小于尺寸公差值。

现就部分形状、位置公差之间或与尺寸公差之间的协调关系作一分析验证。

1 尺寸公差与形状公差之间的关系1.1 圆柱形零件尺寸公差与形状公差之间的关系圆柱形零件的形状公差值,一般情况要小于其尺寸公差值,圆柱形零件的形状公差主要指圆度或圆柱度公差。

考虑到形状公差带应控制在尺寸公差带内,而且有富余,圆度或圆柱度公差值应是尺寸公差值的四分之一左右甚至更小。

如图1、图2所示,滚动轴承国家标准规定的安装轴颈和壳体孔圆柱度公差值。

查公差与配合国家标准得图1壳体孔尺寸φ110J7,公差值0.035mm,图中圆柱度公差值0.010mm;图2轴承轴颈尺寸φ50k6,公差值0.016mm,图中圆柱度公差值0.004mm。

两个实例的圆柱度公差值均是尺寸公差的四分之一左右,国家标准之所以如此规定,就是要保证形状精度和尺寸精度能同时协调地达到要求。

验证如下:对于有配合要求的圆柱形零件,一般要保证形状公差带在直径公差带范围内,这样确保零件即便是圆柱度有一定误差,导致零件出现大小头的锥度误差,但只要是该圆柱度误差可控,就不至于出现一端尺寸在其公差带内,另一端超差的情况。

形位公差和尺寸公差的关系

形位公差和尺寸公差的关系

形位公差和尺寸公差的关系机械零件几何参数的精度由尺寸误差和形位误差同时决定。

在机械零件的设计图纸上往往同时标注尺寸公差和形位公差,两者之间既有区别又有一定的联系。

根据机械零件的使用条件,几何参数的精度要求决定形位公差和尺寸公差的关系。

1.尺寸公差和形位公差关系的几种公差原则公差原则就是对尺寸公差与形位公差相互可否转化的规定。

尺寸公差与形位公差彼此不允许转化时,则为独立原则;而允许转化时,则为相关原则。

相关原则具体可分为包容要求、最大实体要求、最小实体要求及可逆要求。

2.基本术语1)局部实际尺寸D al , d al在实际要素的任意正截面上,两对应点之间测得的距离。

2)体外作用尺寸D fe , d fe在被测要素的给定长度上,与实际内表面体外相接的最大理想面或与实际外表面体外相接的最小理想面的直径或宽度。

对于关联要素,该理想面的轴线或中心平面,必须与基准保持图样给定的几何关系。

3)体内作用尺寸D fi , d fi在被测要素的给定长度上,与实际内表面体内相接的最小理想面或与实际外表面体内接触的最大理想面的直径或宽度。

4)最大实体实效尺寸MMVS最大实体实效尺寸就是最大实体实效状态下的体外作用尺寸。

对于内表面,最大实体实效尺寸为最大实体尺寸减形位公差值(加注符号○M);对于外表面,最大实体实效尺寸为最大实体尺寸加形位公差值(加注符号○M);MMVS= MMS±t形式中,外表面取“+”号,内表面取“-”号。

5)最小实体实效尺寸LMVS最小实体实效尺寸就是最小实体实效状态下的体内作用尺寸。

对于内表面,最小实体实效尺寸为最小实体尺寸加形位公差值(加注符号○L);对于外表面,最小实体实效尺寸为最小实体尺寸减形位公差值(加注符号○L);LMVS= LMS ±t形式中,内表面取“+”号外表面取“-”号。

3.独立原则独立原则是图样上给定的形位公差和尺寸公差相互独立,彼此无关,形位公差和尺寸公差应分别满足要求的一种公差原则。

公差与表面粗糙度

公差与表面粗糙度
1 . 形 状 公 差与 尺 寸公 差 的 数值 关 系
为单 向公差 。
当尺寸精度确定后形 状公差将有一个适 当的数值对应。尺寸公差的精度越高 ,形状 公差 与尺寸公差的 比例越 一般 以尺寸公 差值的 %5 0 作为形状公差值 。
2 . 形 状 公 差 与位 置 公 差 的数 值 关 系
那就是 :提 高机械 零件的质量。本文浅析 了 公 差 、 表 面粗 糙 度 以及 二 者 的数 值 关 系。
【 关键词 】 公差;表面粗糙度


公差
公差分 为尺寸公差、形状公差 、位置公 差 和 表 面粗 糙 度 。 现代技术对零 件尺寸精度的要求越来越 严格 。而且 , 目前许 多零件是有散布在各地 的不同厂家生产 的,因此必须对这些零件 的 尺寸和生产做 出严格 的规定 ,以保证它们 具 有互换性。所谓互换性是指 :在制成 同一 规 格的零部件 中,不需要任何 的挑 选、调 整或 修配 ,装配到部件和机器上 ,就能完全 达到 规定 的性能 和要求 。互换性是 现代 化生产的 重 要 技 术 经 济 原 则 ,要 求 对 同一 种 零 件 的 形 状精度 ,尺寸精度 ,性能等规定 一个统一的 标准使其产品标准化。 标准化是互换性 的前 提。要 求生产零件 尺寸应 在一 个规定的区间 内变动 ,以保证它 们 具 有 互 换 性 的 技 术 称 为 公 差 技 术 。 公 差 是 零 件 具 有互 换 性 的 保 证 。 允 许 每 个 尺 寸 在 规 定 范 围 内具 有 一定 的 变 动量 , 称 为公 差 。 例如 , 个零件的尺寸可以被表示为 3 0 ±0 . 2 ,其公 差 ( 尺 寸 变 动 量 )为 0 . 4 a r m。在 不 影 响 零 件 工作 性能和工作要求的情况下 ,应 当给予尺 寸尽可能较大的公差 ,这样可把生产成本降 至最低。 制造成本会随之公差 的降低而升高。 尺 寸公 差 有 三种 表 示方 式 : ( 1 )单 向 : 当只 允 许 尺寸 向基 本 尺 寸 的 单一方 向 ( 变大或者变小 )的变 动时,就称

尺寸公差,形状公差与表面粗糙度的关系

尺寸公差,形状公差与表面粗糙度的关系

一、尺寸公差、形位公差、表面粗糙度数值上的关系来源于微信公众号:“直观学机械”1、形状公差与尺寸公差的数值关系当尺寸公差精度确定后,形状公差有一个适当的数值相对应,即一般约以50%尺寸公差值作为形状公差值;仪表行业约20%尺寸公差值作为形状公差值;重型行业约以70%尺寸公差值作为形状公差值。

由此可见.尺寸公差精度愈高,形状公差占尺寸公差比例愈小所以,在设计标注尺寸和形状公差要求时,除特殊情况外,当尺寸精度确定后,一般以50%尺寸公差值作为形状公差值,这既有利于制造也有利于确保质量。

2、形状公差与位置公差间的数值关系形状公差与位置公差间也存在着一定的关系。

从误差的形成原因看,形状误差是由机床振动、刀具振动、主轴跳动等原因造成;而位置误差则是由于机床导轨的不平行,工具装夹不平行或不垂直、夹紧力作用等原因造成,再从公差带定义看,位置误差是含被测表面的形状误差的,如平行度误差中就含有平面度误差,故位置误差比形状误差要大得多。

因此,在一般情况下、在无进一步要求时,给了位置公差,就不再给形状公差。

当有特殊要求时可同时标注形状和位置公差要求,但标注的形状公差值应小于所标注的位置公差值,否则,生产时无法按设计要求制造零件。

3、形状公差与表面粗糙度的关系形状误差与表面粗糙度之间在数值和测量上尽管没有直接联系,但在一定的加工条件下两者也存在着一定的比例关系,据实验研究,在一般精度时,表面粗糙度占形状公差的1/5~1/4。

由此可知,为确保形状公差,应适当限制相应的表面粗糙度高度参数的最大允许值。

在一般情况下,尺寸公差、形状公差、位置公差、表面粗糙度之间的公差值具有下述关系式:尺寸公差>位置公差>形状公差>表面粗糙度高度参数从尺寸、形位与表面粗糙度的数值关系式不难看出,设计时要协调处理好三者的数值关系,在图样上标注公差值时应遵循:给定同一表面的粗糙度数值应小于其形状公差值;而形状公差值应小于其位置公差值;位置各差值应小于其尺寸公差值。

尺寸公差、形位公差、表面粗糙度的区别和联系及选择方法

尺寸公差、形位公差、表面粗糙度的区别和联系及选择方法

尺寸公差、形位公差、表面粗糙度的区别和联系及选择方法一、尺寸公差、形位公差、表面粗糙度数值上的关系1、形状公差与尺寸公差的数值关系当尺寸公差精度确定后,形状公差有一个适当的数值相对应,即一般约以50%尺寸公差值作为形状公差值;仪表行业约20%尺寸公差值作为形状公差值;重型行业约以70%尺寸公差值作为形状公差值。

由此可见.尺寸公差精度愈高,形状公差占尺寸公差比例愈小所以,在设计标注尺寸和形状公差要求时,除特殊情况外,当尺寸精度确定后,一般以50%尺寸公差值作为形状公差值,这既有利于制造也有利于确保质量。

2、形状公差与位置公差间的数值关系形状公差与位置公差间也存在着一定的关系。

从误差的形成原因看,形状误差是由机床振动、刀具振动、主轴跳动等原因造成;而位置误差则是由于机床导轨的不平行,工具装夹不平行或不垂直、夹紧力作用等原因造成,再从公差带定义看,位置误差是含被测表面的形状误差的,如平行度误差中就含有平面度误差,故位置误差比形状误差要大得多。

因此,在一般情况下、在无进一步要求时,给了位置公差,就不再给形状公差。

当有特殊要求时可同时标注形状和位置公差要求,但标注的形状公差值应小于所标注的位置公差值,否则,生产时无法按设计要求制造零件。

3、形状公差与表面粗糙度的关系形状误差与表面粗糙度之间在数值和测量上尽管没有直接联系,但在一定的加工条件下两者也存在着一定的比例关系,据实验研究,在一般精度时,表面粗糙度占形状公差的1/5~1/4。

由此可知,为确保形状公差,应适当限制相应的表面粗糙度高度参数的最大允许值。

在一般情况下,尺寸公差、形状公差、位置公差、表面粗糙度之间的公差值具有下述关系式:尺寸公差>位置公差>形状公差>表面粗糙度高度参数从尺寸、形位与表面粗糙度的数值关系式不难看出,设计时要协调处理好三者的数值关系,在图样上标注公差值时应遵循:给定同一表面的粗糙度数值应小于其形状公差值;而形状公差值应小于其位置公差值;位置各差值应小于其尺寸公差值。

尺寸公差、形状公差、位置公差、表面粗糙度之间关系

尺寸公差、形状公差、位置公差、表面粗糙度之间关系

Part 1尺寸公差、形位公差、表面粗糙度数值上的关系:1.1、形状公差与尺寸公差的数值关系当尺寸公差精度确定后,形状公差有一个适当的数值相对应,即一般约以50%尺寸公差值作为形状公差值;仪表行业约20%尺寸公差值作为形状公差值;重型行业约以70%尺寸公差值作为形状公差值。

由此可见:尺寸公差精度愈高,形状公差占尺寸公差比例愈小;所以,在设计标注尺寸和形状公差要求时,除特殊情况外,当尺寸精度确定后,一般以50%尺寸公差值作为形状公差值,这既有利于制造也有利于确保质量。

1.2、形状公差与位置公差间的数值关系形状公差与位置公差间也存在着一定的关系。

从误差的形成原因看,形状误差是由机床振动、刀具振动、主轴跳动等原因造成;而位置误差则是由于机床导轨的不平行,工具装夹不平行或不垂直、夹紧力作用等原因造成;再从公差带定义看,位置误差是含被测表面的形状误差的,如平行度误差中就含有平面度误差,故位置误差比形状误差要大得多。

因此,在一般情况下、在无进一步要求时,给了位置公差,就不再给形状公差。

当有特殊要求时可同时标注形状和位置公差要求,但标注的形状公差值应小于所标注的位置公差值,否则,生产时无法按设计要求制造零件。

1.3、形状公差与表面粗糙度的关系形状误差与表面粗糙度之间在数值和测量上尽管没有直接联系,但在一定的加工条件下两者也存在着一定的比例关系。

据实验研究,在一般精度时,表面粗糙度占形状公差的1/5~1/4。

由此可知,为确保形状公差,应适当限制相应的表面粗糙度高度参数的最大允许值。

在一般情况下,尺寸公差、形状公差、位置公差、表面粗糙度之间的公差值具有下述关系式:尺寸公差>位置公差>形状公差>表面粗糙度高度参数。

从尺寸、形位与表面粗糙度的数值关系式不难看出,设计时要协调处理好三者的数值关系。

在图样上标注公差值时应遵循:给定同一表面的粗糙度数值应小于其形状公差值;而形状公差值应小于其位置公差值;位置各差值应小于其尺寸公差值。

机械加工精度

机械加工精度
成本增加,加工 误差较小不明显
误差增大,加工最 低成本不变
加工成本与加工误差之间的关系
一种加工方法介于A、B之间的精度为经济加工精度
6
二、获得加工精度的方法
1.获得尺寸精度的方法 1)试切法 2)调整法 3)定尺寸刀具法 4)自动控制法 2.获得形状精度的方法 1)成形刀具法 2)轨迹法 3)展成法 3.获得位臵精度的方法 1)直接找正法 2)划线找正法 3)夹具定位法
尺寸精度、形状精度和位臵精度三者之间关系

通常形状公差限制在位置公差内,而位置误差一般限制 在尺寸公差之内。当尺寸精度要求高时,相应的位置精度、 形状精度也要求高。但形状精度或位置精度要求高时,相应 的尺寸精度不一定要求高,这要根据零件的功能要求来决定。 4
第一节 机械加工精度概述 一、加工精度概念
态下的误差 传动误差 工艺系统受力变形(包括夹紧变形) 工艺系统受热变形 刀具磨损 测量误差 工件残余应力引起的变形
19
原始误差构成
三、影响加工精度的因素(原始误差)
热变形 对刀误差 F 设计基准 夹紧误差
定位误差
菱形销
定位基准 导轨误差
活塞销孔精镗工序中的原始误差
20
三、影响加工精度的因素(原始误差)
误差敏感方向
21
四、研究加工精度的方法
1.通过分析计算或实验、测试等方法
7
1.获得尺寸精度的方法
1)试切法 先试切部分加工表面,测量后,适当调整刀具相 对工件的位臵,再试切,再测量,当被加工尺寸达 到要求后,再切削整个待加工面。
试切
测量
调整车刀
试切法效率低,精度主要取决于工人技术,用于单
件小批生产。
8
1.获得尺寸精度的方法

机械制造工艺学 复习知识点

机械制造工艺学 复习知识点

机械制造工艺学第一章绪论一、生产过程、工艺过程与工艺系统机械产品的生产过程:将原材料转变成机械产品的全部劳动过程工艺过程:改变生产对象的形状、尺寸、相互位置和性质,使其成为成品或半成品的过程。

·机械加工工艺过程的组成:1.工序:一个或一组工人,在一台机床或一个工作地点对一个或同时对几个工件所连续完成的那一部分工艺过程。

2.工步:加工表面、切削刀具、切削速度和进给量都不变的情况下所完成的那部分工作称一个工步。

3.安装:工件经一次装夹后所完成的那一部分工序,称一次安装。

4.工位:为了完成一定的工序,一次装夹后,工件与夹具或设备的可动部分一起相对刀具或设备的固定部分所占据的每一个位置。

5.走刀:切削刀具在加工表面上切削一次所完成的工步内容二、生产类型与工艺特点·生产纲领:(N)某种零件的年产量称为该零件的年生产纲领·生产纲领与生产类型的关系:单件、小批量生产成批生产大批大量生三、工件加工时的定位及基准●工件的定位:定位:工件在机床或夹具中占有正确位置的过程。

装夹夹紧:工件定位后的固定,使其在加工过程中保持定位位置不变的操作。

●工件的三种装夹方法:1.直接找正法:用千分表、划线盘等工具,找正某些位置精度要求的表面,再夹紧。

2.划线找正装夹:按图纸要求在工件表面划出位置线、加工线及找正线,装夹工件时先在机床上按找正线找正工件位置,然后再夹紧工件。

3.夹具装夹:用通用或专用夹具装夹工件。

●定位原理1.六点定位原理定义:物体在空间的六个自由度,可用按一定规则布置的六个约束点来限制。

2.用定位元件限制自由度3.完全定位和不完全定位完全定位:完全限制了物体的六个自由度。

不完全定位:限制了物体六个自由度中的其中几个自由度。

●欠定位和过定位(1)欠定位定义:根据工件加工面位置尺寸要求必须限制的自由度没有完全限制。

(2)过定位定义:工件定位时,同一个自由度被两个或两个以上的约束点限制。

基准·基准定义:在零件图上或实际的零件上,用来确定一些点、线、面位置时所依据的那些点、线、面称为基准。

尺寸公差与形位公差的关系

尺寸公差与形位公差的关系

•目的:掌握尺寸公差与行为公差之间关系•重点:公差各项原则难点公差原则的含义•难点:公差原则的含义6.4.4 形位公差与尺寸公差的关系同一个被测要素上,既有尺寸公差又有形位公差要求时,确定尺寸公差与形位公差之间相互关系的原则,称为公差原则。

它分为独立原则和相关要求。

1.有关术语及定义(1)局部实际尺寸(简称实际尺寸)在实际要素的正截面上,两测量点之间测得的距离。

内表面的实际尺寸用D a 表示,外表面的实际尺寸用D a 表示。

(2)体外作用尺寸在被测要素的给定长度上,与实际内表面体外接触的最大理想面或与实际外表面体外接触的最小理想面的直径或宽度。

见图6-37,孔的体外作用尺寸用D f e 表示,轴的体外作用尺寸用D f e 表示。

体外作用尺寸对零件的装配起作用。

图6-37 体外作用尺寸(3)体内作用尺寸在被测要素的给定长度上,与实际内表面体内相接的最小理想面或与实际外表面体内相接的最大理想面的直径或宽度。

如图6-38所示,孔的体外作用尺寸用D f i 表示,轴的体外作用尺寸用d f i 表示。

体内作用尺寸对零件的强度起作用。

6-38 图体内作用尺寸注意:体外作用尺寸和体内作用尺寸是由实际尺寸和形位误差综合形成的,对于每个零件不尽相同。

(4)最大实体状态、最大实体尺寸、最大实体边界实际要素在给定长度上处处位于尺寸极限之内,并具有实体最大时的状态称为实体最大状态,用MMC 表示。

实际要素在最大实体状态下的尺寸称为最大实体尺寸,用MMS 表示。

对于外表面为最大极寸用表内表面为最小极寸用表为最大极限尺寸,用d M 表示,内表面为最小极限尺寸用D M 表示,即D M =d max ,D M =D min 由设计者给定的具有理想形状的极限包容面称为边界。

边界的尺寸为极限包容面的直径或距离。

尺寸为最大实体尺寸的边界称为最大实体边界,用MMB 表示。

(5)最小实体状态、最大实体尺寸、最小实体边界实际要素在给定长度上处处位于尺寸极限之内,并具有实体最小时的状态称为实体最小状态,用LMC 表示。

机械加工工艺ppt课件

机械加工工艺ppt课件

薄壁套夹紧变形
38
◆ 重力影响 【例】龙门铣横梁
解决:变形补偿
龙门铣横梁变形
龙门铣横梁变形补偿
39
40
◆ 传动力与惯性力影响
➢ 理论上不会产生 圆度误差(但会产 生圆柱度误差) ➢周期性的力易会 引起强迫振动
z
l a)
Fcd
φ Fcd
R Fc yFcd Fp y r
Y
O″ Fp rcd=Fcd / kc
Fc Fc / kc
29
2、工艺系统受力变形对加工精度的影响 (1)切削力作用点位置变化引起工件形状误差 B′
A′
yx
ytj ywz
Δx
A FA
x
C
B
C′
FB
Fp
L
工艺系统变形随受力点变化规律
30
工件刚度小-------腰鼓形 工件刚度大-------马鞍形
31
(2)误差复映规律
切削加工中,由于 毛坯本身的误差(形状 或位置)使切削深度不 断变化,从而引起切削 力的变化,促使工艺系 统产生相应的变形,因 而工件表面上保留了与 毛坯表面类似的形状和 位置误差,但加工后残 留的误差比毛坯误差从 数值上大大减少了,这 一现象称为“误差复映”
16
8)提高主轴回转精度的措施 ➢提高主轴部件的制造精度
首先应提高轴承的回转精度.其次是提高箱体支承孔、 主轴轴颈和与轴承相配合有关表而的加工精度。此外,还 可在装配时先测出滚动轴承及主轴锥孔的径向圆跳动,然 后调节径向圆跳动的方位,使误差相互补偿或抵消,以减 少轴承误差对主轴回转精度的影响。 ➢对滚动轴承进行预紧,消除间隙
③与轴承配合的零件误差的影响 由于轴承内、外圈或轴瓦很薄,受力后容易变形,因此
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

(2)可逆要求用于最大实体要求 可逆要求用于最大实体要求时,被测要素的 实际轮廓应遵守其最大实体实效边界。当实 际尺寸偏离最大实体尺寸时,允许其形位误 差超出给定的形位公差值;当形位误差小于 在最大实体状态下给定的形位差值时,也允 许实际尺寸超出最大实体尺寸,但最大可能 允许的超出量对前者为尺寸公差,对后者为 给定的形位公差。
圆柱度是限制实际圆柱面对理想圆柱面变动量的一 项指标。它的公差带是以公差值t为半径差的两个 同轴圆柱面之间的区域。它控制了圆柱体横剖面和 轴剖面内的各项形状公差,诸如圆度、轴线直线度, 素线直线度等。
使用时,一般标注了圆柱度就没有必要再标 注圆度,直线度。如果一定要单独标注圆度、 直线度,则其公差值必须小于圆柱度公差值 (见下图),以表示设计上对径向或轴向形状 公差提出进一步要求。
当被测要素处于最小实体状态时,其轴线对基准A的 同轴度误差允许达到最大值,即等于图样给定的同轴 度公差0.04mm与轴的尺寸公差0.03mm之和,为 Ф0.07mm(图c)。 当基准轴的实际轮廓处于最大实体边界,即其体外作 用尺寸等于最大实体尺寸Ф25mm时,同轴度公差允 许为图样上的给定值Ф0.04mm;当基准的体外用尺 寸达到最小实体尺寸Ф24.95mm时,基准轴线可在 基准尺寸公差Ф0.05mm范围内浮动,浮动在极值状 态下时,从而引起同轴度公差有增大基准的尺寸公差 值Ф0.05mm。这样当被测要素和基准要素同时处于 最小实体状态时,同轴度误差最大可以达到 0.04+0.03+0.05=Ф0.12mm(图5d)。
2、包容要求 在图样上,单一要素的尺寸极限偏差或公差带 代号之后注有符号 E 时,则表明该单一要素采 用包容要求。 包容要求是指实际要素应遵守最大实体边界, 即要素的体外作用尺寸不得超越其最大实体边 界,且局部实际尺寸不得超越其最小实体尺寸。
f
上图检验时,实际圆柱面只要能通过直径等于 最大实体边界尺寸Ф20mm的全形量规,且用 两点测得的局部总实际尺寸大于或等于 Ф19.97mm时,该零件则判为合格。
最大(最小)实体要求及其可逆要求当给出的形位公差值为 零时称为零形位公差
三、形位公差间关系 形位公差项目中虽然概念不同,但有些相互之间却 有密切联系,有些项目比较相似或受其他项目控制, 有些是单项公差,有些属于综合公差,在一定的条 件下可以互相取代应用。 (一)形状公差
1、圆柱度、直线度、圆度
上图a,为采用可逆要求用于最大实体要求的图例,当 轴的实际尺寸偏离了最大实体状态到最小实体状态时, 其轴线的直线度误差允许达到最大值,即等于直线度 公差值0.1mm与轴的尺寸公差0.3mm之和,为 Ф0.4mm(图c);当该轴的直线度误差值小于图样 上给定的公差值0.1mm,为Ф0.03mm,允许其实际 尺寸大于最大实体尺寸而达到Ф20.07mm。
检验时,基准要素的实际轮廓不应超越按照 相应边界尺寸所设计的位置量规;用两点法 测量局部实际尺寸不超出其最小实体尺寸时, 则可判为合格。 并不是任一项形位公差都可使用最大实体要 求和可逆要求,只有当形位差控制中心要素 时才可使用。但是否使用,这要根据被测要 素和基准要素的使用要求决定。
4、最小实体要求及其可逆要求 在图样上形位公差框格内的公差值或基准字 母后标注符号 L 时,则分别表示被测要素 或基准要素采用最小实体要求; 若在被测要素的形位公差值后的符号 L 后 标注 R 时,则表示可逆要求用于最小实体 要求。
(3)最大实体要求应用于基准要素 最大实体要求应用于基准要素时,基准应遵守相应 的边界。即其体外作用尺寸偏离其相应的边界尺寸 时,则允许基准要素在一定范围内浮动。其浮动范 围等于基准要素的体外作用尺寸与相应的边界尺寸 之差。显然,基准要素偏离到最小实体状态时,其 浮动范围达到最大。 下图a所示为外圆轴线对外圆轴线的同轴度公差。 被测要素与基准要素同时采用最大实体要求。当被 测要素处于最大实体状态时,其轴线对基准A的同 轴度公差为Ф0.04mm,如图b所示。
二、尺寸公差和形位公差关系的公差原则 公差原则就是对尺寸公差与形位公差相互可否 转化的规定。尺寸公差与形位公差彼此不允许 转化时,则为独立原则;而允许转化时,则为 相关原则。相关原则具体可分为包容要求、最 大实体要求、最小实体要求及可逆要求。具体 标准为见GB/T 4249和GB/T 16671。
通常,圆柱度误差用圆度仪或配备计算机的 三坐标测量装置检测,如果没有这些装置, 最好不要使用圆柱度,可分别用圆度和圆柱 面素线的应根据圆 柱体的长径比确定圆度公差值与平行度公差 值 当圆柱体长度大于其直径时,素线平行度公 差值必须相应大于其圆度公差值(见图a)。 当圆柱体长度等于其直径时,素线平行度公 差值与其圆度公差值也应相等(见图b)。 当圆柱体长度小于其直径时,素线平行度公 差值必须相应小于其圆度公差值(见图c)。
(二)、位置公差与形状公差 零件被测要素的实际位置、方向总是和它的 实际形状紧密联系在一起的。为了操作方便 起见,不论用综合量规检验还是用指示式量 仪测量,一般都直接在被测量要素的轮廓表 面进行。所以位置误差是实际位置和实际形 状所产生的综合效果,即测得的位置误差中 包含了形状误差。所以通常同一要素给出的 形状公差值应小于位置公差值(见图)。
从公差带图可见,当实际尺寸处处为最大实 体状态时,其形位公差为零;随着实际尺寸 偏离最大实体尺寸而减小时,则允许的形位 误差f就可以相应增大,其最大增加量等于尺 寸公差0.03mm,这表明尺寸公差可转化为 形位公差。 由此可见,包容要求是将实际尺寸和形位误 差同时控制在尺寸公差范围内的一种公差要 求。
a)L>D
b)L=D
c)L<D
2、圆度、线轮廓度 圆度是限制实际圆对理想圆变动量的一项指标, 其公差带是以公差值t为半径差的两同心圆之间的 区域。 线轮廓度是限制实际曲线对理想曲线变动量的一 项指标,其公差带是包络一系列直径为公差t的圆 的两包络线之间的区域,诸圆圆心应位于理想轮 廓线上。 从线轮廓度公差带(见图4b)可见,线轮廓度不仅 要求它的轮廓形状正确,还有一定的尺寸要求, 即它的理想形状与尺寸有关,类似于尺寸偏差。
(三)、定向位置公差与定位位置公差 定向公差与定位公差的关系如同位置公差与 形状公差关系一样,通常定位公差可以控制 定向要求,因为被测实际要素在定位公差带 内不仅其位置公差变化(平移)受到控制,同 时方向变化(角位移)亦受到控制。
1、同轴度、平行度
如图6中两孔轴线同轴度公差完全可以控制两 轴线的平行度要求,因其控制了被测轴线对 基准的平移、倾斜或弯曲,所以不必再标注 两孔轴线平行度。
3、最大实体要求及其可逆要求 在图样上,形位公差框格内的公差值或基准 字母后标注符号 M 时,分别表示被测要素 和基准要素采用最大实体要求。若在被测要 素的形位公差值后的符号 M 后标注 R 时, 则表示可逆要求用于最大实体要求。
(1)最大实体要求应用于被测要素 最大实体要求应用于被测要素时,被测要素 的形位公差值是在该要素处于最大实体状时 给定的。当被测要素的实际轮廓偏离其最大 实体状态,即局部实际尺寸偏离最大实体尺 寸时,形位误差值可超出在最大实体状态下 给出的形位公差值,其最大的超出量等于被 测要素的尺寸公差;同时,其局部实际尺寸 不得超越其最大实体和最小实体尺寸。
而圆度则不然,它只限制两同心圆的半径之差, 至于两同心圆的直径大小没有要求,两同心圆的 位置不确定。所以,标注了线轮廓度可以得到类 似于采用包容原则的效果(如图c实际曲线必须位 于直径为79.9mm与80.1mm的两个同心 圆之间)。图a与图c标注的效果实际是一样的。
众所周知,包容原则应用于单一要素时能综 合控制圆柱孔或轴的纵、横截面的各种形状 误差,其中包括圆度误差。所以标注了线轮 廓度就可以完全控制圆度误差,而不必标注 圆度,即线轮廓度可以取代圆度使用。 一般对于圆曲线使用圆度比较直观、明确, 尤其是在实际生产中测量圆度广泛采用两点、 三点法极为方便。而线轮廓度则专用于非圆 曲线。
(1)最小实体要求应用于被测要求 最小实体要求用于被测要素时,则被测要素的实际 轮廓在给定的长度上处处不得超出其最小实体实效 边界,其局部实际尺寸不得超出其最大实体尺寸和 最小实体尺寸。 最小实体要求应用于被测要素时,被测要素的形位 公差值是在该要素处于最小实体状态时给出的。当 被测要素的实际轮廓偏离其小实体状态,即其实际 尺寸偏离其最小实体尺寸时,形位误差值可超出在 最小实体状态下给出的形位公差值,这时被测要素 的体内作用尺寸不应超出其最小实体实效边界尺寸。 (如下图)
尺寸公差、形位公差与表面粗糙度 之间的关系
尺寸公差, 形位公差、表面粗糙度三项标准, 都是属于互换性的重大基础标准, 也是评定产 品质量的重要指标。这些标准的贯彻实施. 涉 及到设计、制造、检验全过程, 特别是设计过 程因为设计对公差项目及公差值的选用直接影 响到生产成本和产品质量。 设计中在图样上标注各项要求是非常关键的一 环, 它是每个设计员在设计过程中的一项技术 性极强的重要基础性工作,要搞好此项工作除 必须熟悉掌握各项标准要求外.还要熟悉了解 它们之间的密切关系, 并要具有一定的生产实 践经验。
要合理标注各项公差值, 首先就要了解和充 分考虑各项公差值的相互关系。 一、形位公差的分类 形状公差——直线度、平面度、圆度、圆柱度 形状或位置公差——线轮廓度、面轮廓度 定向位置公差——平行度、垂直度、倾斜度 定位位置公差——同轴度、对称度、位置度 跳动——径向、斜向、端面圆跳动,径向、端 面全跳动
(2)可逆要求用于最小实体要求 可逆要求用于最小实体要求时,被测要素的实际轮 廓在给定的长度上处处不得超出其最小实体实效边 界,其局部实际尺寸不得超出最大实体尺寸。在此 条件下,不仅被测要素的实际尺寸偏离最小实体尺 寸时,允许形位误差超出在最小实体状态下给出的 形位公差值;且当其形位误差小于给出的形位公差 值时,也允许实际尺寸超出最小实体尺寸。 最小实体要求及其可逆要求,只有当形位公差用以 控制关联中心要素时才可使用,但要否使用,还要 根据该要素的具体使用性能要求决定。
