树脂砂轮生产工艺
树脂砂轮片生产工艺
树脂砂轮片生产工艺树脂砂轮片是一种常用的磨削工具，广泛应用于金属加工、石材加工等行业。
下面将介绍树脂砂轮片的生产工艺。
一、原材料的准备树脂砂轮片的主要原材料包括树脂粉末、磨料颗粒和填料。
树脂粉末是砂轮片的基体材料，可根据不同需求选择合适的树脂类型；磨料颗粒是砂轮片的主要磨削物质，常见的有氧化铝、碳化硅等；填料用于调节砂轮片的硬度和密度，常用的有黄金粉、玻璃纤维等。
二、配方制备根据产品需求，将树脂粉末、磨料颗粒和填料按一定比例混合在一起。
配方的合理性直接影响到砂轮片的性能，需要根据不同的磨削物料和工艺要求进行调整。
三、混合搅拌将配方中的原材料放入搅拌机中进行搅拌混合。
搅拌的目的是使各种原材料均匀混合，并使树脂粉末充分润湿，形成均匀的糊状物。
四、成型将混合好的糊状物注入到模具中，经过压制和振实过程，使其形成具有一定形状和尺寸的砂轮片。
成型后的砂轮片需要经过一定的固化时间，使树脂粉末充分固化，增强砂轮片的强度和硬度。
五、烘干将成型的砂轮片放入烘干室中进行烘干处理。
烘干的目的是去除砂轮片中的水分，使其具有一定的干燥度。
烘干温度和时间需要根据不同的树脂类型和工艺要求进行调整。
六、修整经过烘干后的砂轮片会有一定的凹凸不平或毛边，需要进行修整。
修整的方法有手工修整和机械修整两种，手工修整适用于小批量生产，机械修整适用于大批量生产。
七、固化修整后的砂轮片需要进行固化处理，以增强其硬度和耐磨性。
固化的方法有自然固化和热固化两种，自然固化需要一定的时间，热固化则需要通过加热设备进行加热处理。
八、质检生产出的砂轮片需要进行质量检验，主要包括外观检查、尺寸检测和性能测试等。
合格的砂轮片可以进入包装环节，不合格的则需要进行返工或报废处理。
九、包装将合格的砂轮片进行包装，常见的包装方式有纸盒包装、塑料袋包装等。
包装的目的是保护砂轮片的表面免受损坏，方便运输和存储。
树脂砂轮片的生产工艺需要严格控制每个环节，确保产品质量和性能的稳定。
树脂金刚石砂轮的工艺

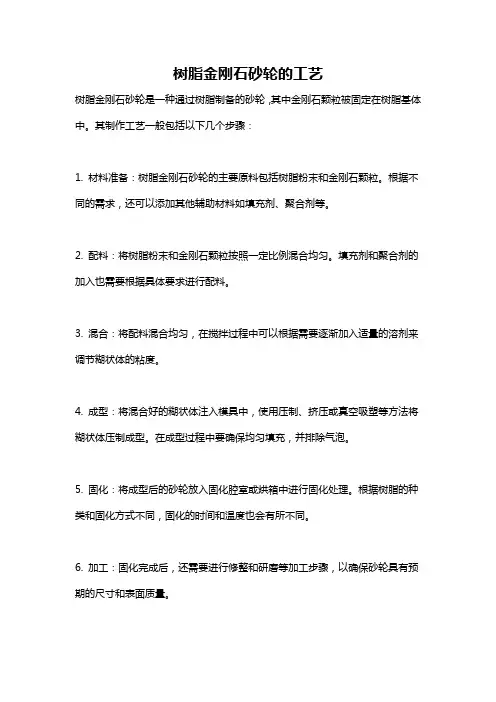

树脂金刚石砂轮的工艺
树脂金刚石砂轮是一种通过树脂制备的砂轮，其中金刚石颗粒被固定在树脂基体中。
其制作工艺一般包括以下几个步骤：
1. 材料准备：树脂金刚石砂轮的主要原料包括树脂粉末和金刚石颗粒。
根据不同的需求，还可以添加其他辅助材料如填充剂、聚合剂等。
2. 配料：将树脂粉末和金刚石颗粒按照一定比例混合均匀。
填充剂和聚合剂的加入也需要根据具体要求进行配料。
3. 混合：将配料混合均匀，在搅拌过程中可以根据需要逐渐加入适量的溶剂来调节糊状体的粘度。
4. 成型：将混合好的糊状体注入模具中，使用压制、挤压或真空吸塑等方法将糊状体压制成型。
在成型过程中要确保均匀填充，并排除气泡。
5. 固化：将成型后的砂轮放入固化腔室或烘箱中进行固化处理。
根据树脂的种类和固化方式不同，固化的时间和温度也会有所不同。
6. 加工：固化完成后，还需要进行修整和研磨等加工步骤，以确保砂轮具有预期的尺寸和表面质量。
7. 质检：对成品砂轮进行严格的质量检测，包括外观检查、尺寸测量、硬度测试、金刚石颗粒的粒度分析等。
8. 包装：经过质检合格的砂轮进行包装和标识，以便存储和运输。
需要注意的是，树脂金刚石砂轮的工艺步骤可能因制造厂家和产品要求的不同而有所差异，上述步骤仅为一般制作过程的参考。
树脂砂轮生产工艺
树脂砂轮生产工艺
树脂砂轮生产工艺是指将树脂、磨料和填料按一定比例混合后，喷涂到金属或其他材料的基体上，并经过一定的加工过程，制成具有一定结构和形状的磨具。
以下是树脂砂轮的生产工艺的主要步骤：
1. 原料准备：选择合适的树脂、磨料和填料作为原料，根据产品的要求确定比例和配方。
树脂一般采用环氧树脂、酚醛树脂等，磨料可以是氧化铝、硅 carbide等，填料可以是硅灰、石
蜡等。
2. 材料混合：将预先称量好的树脂、磨料和填料放入混合机中反复搅拌，使其均匀混合。
3. 喷涂：将混合好的材料喷涂到金属或其他材料的基体上，形成厚度适宜的砂轮层。
4. 压制：用特殊的模具将喷涂好的材料进行压制，使其成形。
压制的压力和时间要根据树脂砂轮的规格和要求进行调整。
5. 固化：树脂砂轮经过压制后，需要在特定的温度下进行固化。
固化温度和时间会影响树脂的硬度和强度。
6. 检验和修整：树脂砂轮经过固化后，需要进行检验和修整，以保证其质量和精度。
检验内容包括外观、尺寸和质量标准等。
7. 包装：经过检验和修整后的树脂砂轮可以进行包装，以便销
售和运输。
包装通常采用纸箱、木箱等。
总结起来，树脂砂轮生产工艺主要包括原料准备、材料混合、喷涂、压制、固化、检验和修整、包装等步骤。
通过这些步骤，可以制造出具有一定结构和形状的树脂砂轮，以满足不同的磨削加工需求。
树脂砂轮混料工作流程及标准

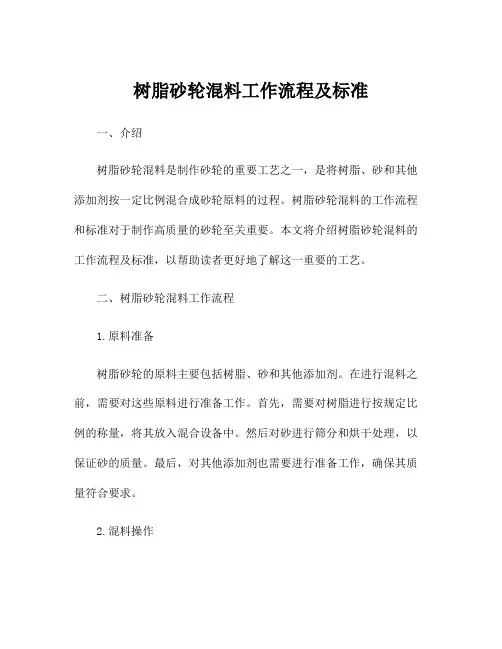

树脂砂轮混料工作流程及标准一、介绍树脂砂轮混料是制作砂轮的重要工艺之一，是将树脂、砂和其他添加剂按一定比例混合成砂轮原料的过程。
树脂砂轮混料的工作流程和标准对于制作高质量的砂轮至关重要。
本文将介绍树脂砂轮混料的工作流程及标准，以帮助读者更好地了解这一重要的工艺。
二、树脂砂轮混料工作流程1.原料准备树脂砂轮的原料主要包括树脂、砂和其他添加剂。
在进行混料之前，需要对这些原料进行准备工作。
首先，需要对树脂进行按规定比例的称量，将其放入混合设备中。
然后对砂进行筛分和烘干处理，以保证砂的质量。
最后，对其他添加剂也需要进行准备工作，确保其质量符合要求。
2.混料操作混料操作是树脂砂轮混料的核心工序。
在混合设备中，将预先称量好的树脂、砂和其他添加剂放入，并根据配方要求进行混合。
混料的时间、速度和顺序都需要严格控制，以确保混合均匀，并避免出现结块现象。
在混料的过程中，需要不断的进行观察和调整，确保混合效果达到要求。
3.质量检验混料完成后，需要进行质量检验。
检验的内容主要包括外观、密度、粒度分布等指标的测试。
根据检验结果，对混合后的原料是否符合要求进行评估。
如果发现不合格的情况，需要及时进行调整和处理。
4.产品包装混合好的树脂砂轮原料需要进行包装。
在包装的过程中，需要选择适当的包装材料，并对包装好的产品进行标识。
同时，还需要进行产品的保质期日期记录和管理。
5.清洁和维护混合设备在使用完毕后，需要进行清洁和维护。
清洁工作主要是清除设备内残留的原料，并对设备进行除尘和消毒。
维护工作包括对设备的各种部件进行检查和保养，以确保设备的正常运转。
三、树脂砂轮混料标准1.原料质量标准树脂砂轮混料的原料质量标准包括树脂、砂和其他添加剂的质量要求。
树脂应具有良好的流动性和粘结性，砂要求颗粒均匀，无结块和杂质。
其他添加剂也需要符合相关的质量标准，以确保产品的质量。
2.混合工艺标准树脂砂轮混料的混合工艺标准包括混合设备的选型和操作规程、混合时间、速度等参数的要求。
树脂砂轮工艺流程

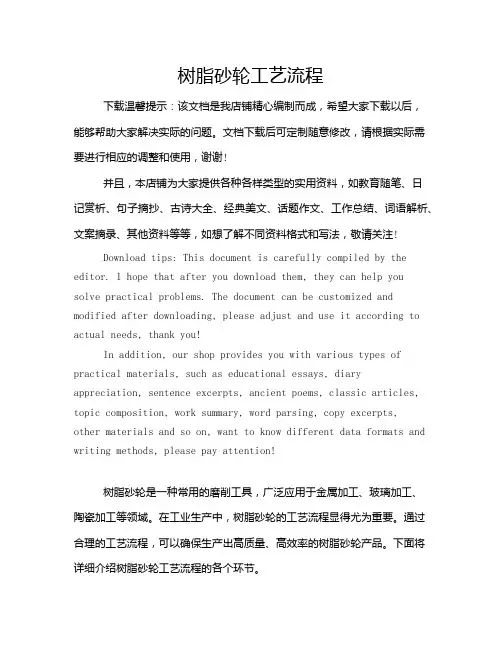

树脂砂轮工艺流程下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!树脂砂轮是一种常用的磨削工具，广泛应用于金属加工、玻璃加工、陶瓷加工等领域。
树脂砂轮混料工艺

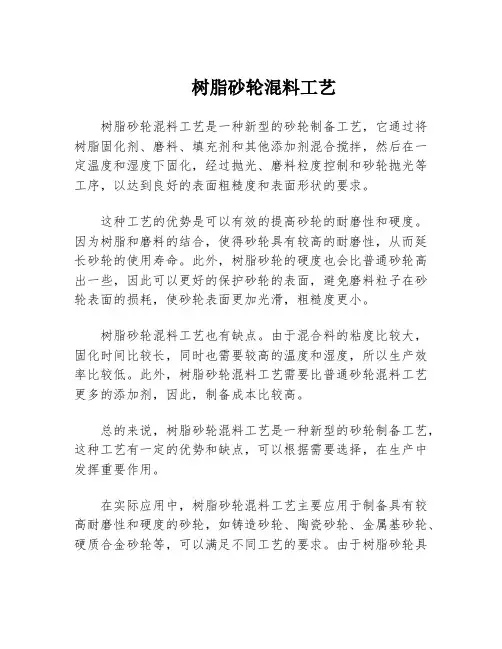

树脂砂轮混料工艺
树脂砂轮混料工艺是一种新型的砂轮制备工艺，它通过将树脂固化剂、磨料、填充剂和其他添加剂混合搅拌，然后在一定温度和湿度下固化，经过抛光、磨料粒度控制和砂轮抛光等工序，以达到良好的表面粗糙度和表面形状的要求。
这种工艺的优势是可以有效的提高砂轮的耐磨性和硬度。
因为树脂和磨料的结合，使得砂轮具有较高的耐磨性，从而延长砂轮的使用寿命。
此外，树脂砂轮的硬度也会比普通砂轮高出一些，因此可以更好的保护砂轮的表面，避免磨料粒子在砂轮表面的损耗，使砂轮表面更加光滑，粗糙度更小。
树脂砂轮混料工艺也有缺点。
由于混合料的粘度比较大，固化时间比较长，同时也需要较高的温度和湿度，所以生产效率比较低。
此外，树脂砂轮混料工艺需要比普通砂轮混料工艺更多的添加剂，因此，制备成本比较高。
总的来说，树脂砂轮混料工艺是一种新型的砂轮制备工艺，这种工艺有一定的优势和缺点，可以根据需要选择，在生产中发挥重要作用。
在实际应用中，树脂砂轮混料工艺主要应用于制备具有较高耐磨性和硬度的砂轮，如铸造砂轮、陶瓷砂轮、金属基砂轮、硬质合金砂轮等，可以满足不同工艺的要求。
由于树脂砂轮具
有较高的耐磨性和硬度，因此也可以应用于其他领域，如抛光、切割、抛光等工序，以满足不同的工艺要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
最初生产的多数是陶瓷砂轮，陶瓷结合剂砂轮的优点是其天然多孔和化学稳定性好，因而适用于干磨和湿磨，特别是使用水基和油基磨削液的条件下。
但是，陶瓷砂轮的弹性较差，并且需要很高的烧结温度，限制了它的发展。
酚醛树脂结合剂砂轮具有弹性好，对震荡、冲击、侧压的敏感性小的优点。
其高稳定性使其能够适应较高转速和提高了磨削性能，因而特别适用于磨削砂轮和切割砂轮，它的良好弹性使其适用于超精确磨削和表面抛光。
酚醛树脂结合剂砂轮的生产工艺主要有冷压工艺、半热压工艺和热压工艺三种。
1．冷压工艺：
冷压工艺使用的结合剂有润湿剂和粉状树脂，通常用作润湿剂的有液体酚醛树脂、糠醛、糠醇、甲酚等，用的最多的是液体酚醛树脂。
决定液体树脂和粉状树脂使用比例（通常叫做液粉比）的因素有：磨料粒度分布、填料类型、填料用量、液体树脂的粘度、粉状树脂的性质等。
如果液体树脂的粘度越大，完全包覆磨料表面就需要更多的液体树脂；磨料和填料的粒度越小，其比表面积就越大，液体的用量也就越多；粉状树脂的分子量越高、游离酚越低，其与液体树脂的附着力就越差，需要的液体量就越多。
以上几种情况均需提高液粉比。
一般用液体树脂作润湿剂，液粉比选用1：2—1：4，而用糠醛或糠醇与蒽油的混合物作润湿剂，液粉比选用1：6—1：8。
混料机要经过工艺验证，能够达到理想的混合效果并且不损坏磨料为佳。
加入细粉后的混料时间一般为2—5分钟，过短不能够保证混料均匀，过长树脂膜易脱落，并且导致料温升高，树脂予固化。
混料程序如下：
首先将磨料，通常是混合粒度，进行予混，再加入润湿剂，均匀润湿磨料后，再将已与其他粉状填料予混好的粉状树脂加入，继续混合至均匀。
混好的磨料要有较好的可塑性和流动性，物料不能太湿，否则容易结块，更不能有粉团，同时保证有好的流动性，以保证注模充分，一般采用过筛的办法除去结块。
判断物料可塑性好坏的方法是：抓一把混好的物料，用手轻轻一捏就会成团为佳。
一般将粉状物料加入润湿好的磨料中容易形成粉团，目前已逐渐被淘汰，现在用的较多的是双锅混料法，就是先将磨料与润湿剂在一个混料机中混合，同时另外一个混料机中将粉状树脂和其他粉状填料混匀，再将润湿好的磨料倒入粉料中，混合均匀即可。
双锅混料的优点是既可以不产生粉团，又能避免污染，易于清洗料锅。
将混好的物料过筛后，即可以用于压制了。
压制程序如下：
将模具安装好，称量所要求量的磨料添入模具空腔，刮平后压制。
需要放置增强玻纤网片的按要求放入。
然后在室温下加压，一般冷压的压力范围为15—30N/mm2，最好是15—25 N/mm2。
压力大小的选择取决于物料的可塑性和砂轮要求达到的密度。
不宜使用过高的压力，否则会将磨料压碎。
压制时间一般为5—50秒，最好是5—30秒，时间长短取决于砂轮要求达到的密度和形状以及物料的可塑性的好坏。
然后就可以将砂轮取出进行下一步的操作——固化了。
固化程序如下：
固化操作可以置于固定的固化炉中进行，也可以在流动的隧道式固化窑中进
行。
用固化炉固化，砂轮的安放位置特别重要，一般将砂轮用钢质或陶瓷质的圆盘固定，以保证砂轮在固化过程中不变形，均匀放置于炉内，炉内要有空气循环以使各部位受热均匀，然后启动升温程序进行固化；用隧道式固化窑固化，先将砂轮用钢质或陶瓷质的圆盘固定，再放置到小车中，推入隧道内，按设定速度运行。
一般初温为60—80℃，终温为160—190℃，整个固化过程需用时20—25小时，最后降温至40—60℃，打开炉门，即可取出砂轮了。
在整个加热过程中发生物理和化学变化，各个温度阶段主要发生以下反应：80℃时树脂开始熔融，有水份蒸出，固化反应开始；
110℃时六次分解并促使熔融的树脂发生交联，同时释放出氨气、水等气体；
110—180℃树脂进行交联直至完全固化，大量的氨气释放。
高温区时间过长会导致树脂的过固化，在砂轮硬度升高的同时，导致砂轮的强度下降，一般根据砂轮的不同要求选择不同固化曲线和固化终温。
终温为165—170℃，砂轮硬而韧性好；终温为175—180℃，砂轮硬；终温为185—190℃，砂轮硬而脆。
流程如下：
混合物1 混合物2
磨料75% 粉状酚醛树脂12%
液体酚醛树脂5% 粉状填料8%
进行混合（将混合物1加入混合物2中）
放置增强玻纤网片
冷压
固化
成品
2．半热压工艺：
半热压工艺的压制温度一般为50—65℃，其余工艺与冷压工艺完全一致。
在
这一压制温度下液体树脂的粘度变小，能够很好的将粉状树脂融为一体，使整个树脂体系的流动性提高，更容易充分穿透各个空间，即使压机的压力不太高，也能够很好的成型，保压时间也不需要太长，特别适用于连续作业的自动化压制生产线。
3．热压工艺：
热压工艺一般用于制造较大密度的砂轮，普通砂轮的密度一般为
2.4—2.7g/cm3，最高2.9g/ cm3，而高密度砂轮的密度可达
3.1—3.5g/ cm3，
要达到这么高的密度，热压工艺是最合适的了。
热压工艺的混料要求与冷压工艺不同，一般采用干混法，或者用小于磨料重量的1%的糠醛做润湿剂湿润磨料，再与粉状树脂混合均匀。
粉状树脂一般选用流动度小的，合适的范围是15—20mm甚至更小，不能使用液体树脂和流动度大的粉状树脂是因为热压时容易溢脂。
压制：
压制温度范围为160—170℃，压制时间为30—60秒/毫米砂轮厚度，例如压制一个60mm厚的砂轮参考以下要求：
压力：20—40N/mm2；压制温度：150—170℃；压制时间：30—60分钟。
在压制过程中，予压后4—8分钟内要放气一次或几次。
固化：
热压后的砂轮已经具有相当的强度，但是要达到最佳的性能仍然要进行固化处理。
固化温度为160—180℃，固化时间8—12小时。
