等效法处理重力场和电场的复合场问题

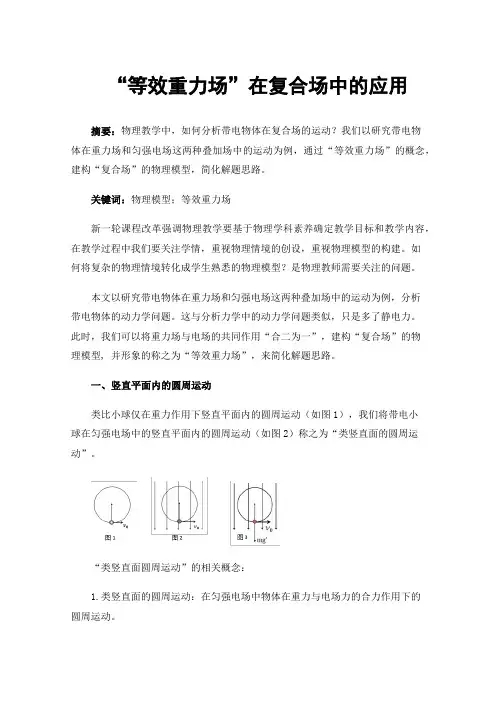

“等效重力场”在复合场中的应用

“等效重力场”在复合场中的应用摘要：物理教学中，如何分析带电物体在复合场的运动？我们以研究带电物体在重力场和匀强电场这两种叠加场中的运动为例，通过“等效重力场”的概念，建构“复合场”的物理模型，简化解题思路。

关键词：物理模型；等效重力场新一轮课程改革强调物理教学要基于物理学科素养确定教学目标和教学内容，在教学过程中我们要关注学情，重视物理情境的创设，重视物理模型的构建。

如何将复杂的物理情境转化成学生熟悉的物理模型？是物理教师需要关注的问题。

本文以研究带电物体在重力场和匀强电场这两种叠加场中的运动为例，分析带电物体的动力学问题。

这与分析力学中的动力学问题类似，只是多了静电力。

此时，我们可以将重力场与电场的共同作用“合二为一”，建构“复合场”的物理模型, 并形象的称之为“等效重力场”，来简化解题思路。

一、竖直平面内的圆周运动类比小球仅在重力作用下竖直平面内的圆周运动（如图1），我们将带电小球在匀强电场中的竖直平面内的圆周运动（如图2）称之为“类竖直面的圆周运动”。

“类竖直面圆周运动”的相关概念：1.类竖直面的圆周运动：在匀强电场中物体在重力与电场力的合力作用下的圆周运动。

2.等效的重力场：重力场与电场“合二为一”的复合场。

3.等效的重力：重力与电场力合成的恒力（如图3）4.等效重力加速度：重力与电场力的合力与物体质量的比值5.等效“最低点”：与等效重力平行的直径与圆轨道的一个交点。

6.等效“最高点”：与等效重力平行的直径与圆轨道的另一个交点。

『模型1』圆周运动模型将长度为L的细线的一端固定在O点，细线另一端，系上一个质量为m、带正电的小球，并将这个小球放置于方向水平向右的匀强电场中。

若小球速度为零时，在B点可以保持静止平衡，此时细线与竖直方向的夹角为а（а小于5֯），如图4所示。

(1)将小球静止放在B点，现在至少要给小球多大的初速度，如图5所示，才能使小球在竖直平面内做完整的圆周运动？解析：如图6所示，类比只受重力作用的竖直面内的圆周运动等效最高点等效重力提供向心力：得B点运动到A点的过程，由动能定理得：等效最低点B的速度『模型2』单摆模型（简谐振动的对称性）将长度为L的细线的一端固定在O点，细线另一端，系上一个质量为m、带正电的小球，并将这个小球放置于方向水平向右的匀强电场中。

静电学问题分类求解策略

静电学问题求解策略卢小柱静电场是电学的基础，也是中学物理的重点和难点内容。

关于静电学问题的求解方法，可归纳为下面几种。

1、用“口诀法”处理带电体平衡问题已知两个带电体在一直线上，若引进第三个带电体，要求三个带电体都处于平衡状态，则有结论：“正负电荷交叉放，要向电量小的靠”。

这样，计算就会变得简洁得多。

例1 如图1所示，已知点电荷q 1＝Q 、q 2＝-9Q ，放置在光滑绝缘的水平面上，相距R ，为了使这两个点电荷处于平衡状态，今引进第三个点电荷q 3，则对q 3的电性和电量有什么要求？应放在什么位置？分析与解：按照口诀“应向电量小的靠”可知，第三个点电荷应放在q 1的附近；又要“正负电荷交叉放”，故q 3应放在q 1的左边，且带负电。

故设q 3放在q 1的左边，且到q 1的距离为x ，如图2，由受力平衡有；对q 1：231x q kq ＝221R q kq ，∴23x q ＝29R Q …① 对q 3：231x q kq ＝223)(x R q kq +，∴21x ＝2)(9x R +…② 由①②得x=2R , q 3=49Q ，带负电。

2、用整体法与隔离法处理连接体问题当系统中有几个带电体时，求解有关物理量，通常可用整体法与隔离法。

例2 如图3所示，两根细线挂着两个质量相同的小球A 、B,上下两根细线中的拉力分别为T A 、T B 。

现在使A 、B 带同号电荷，此时上下细线受力分别为T A '、T B '，则有（93年上海）：（A ）T A '＝T A ，T B '>T B （B ）T A '＝T A ，T B '<T B （C ）T A '<T A ，T B '>T B （D ）T A '>T A ，T B '<T B 解：取A 、B 为整体，因整体不受电场力作用，故上面细线的张力仍为T A 。

等效重力场法运用(整理版)

将等效重力场法运用到底物体仅在重力场中的运动是最常见、最基本的运动，但是对处在匀强电场中的宏观物体而言，它的周围不仅有重力场，还有匀强电场，同时研究这两种场对物体运动的影响，问题就会变得复杂一些。

此时，若能将重力场与电场合二为一，用一个全新的“复合场”（可形象称之为“等效重力场”）来代替，不仅能起到“柳暗花明”的效果，同时也是一种思想的体现。

那么，如何实现这一思想方法呢？一、概念的全面类比为了方便后续处理方法的迁移，必须首先搞清“等效重力场”中的部分概念与复合之前的相关概念之间关系。

具体对应如下：等效重力场重力场、电场叠加而成的复合场等效重力重力、电场力的合力等效重力加速度等效重力与物体质量的比值等效“最低点”物体自由时能处于稳定平衡状态的位置等效“最高点”物体圆周运动时与等效“最低点”关于圆心对称的位置等效重力势能等效重力大小与物体沿等效重力场方向“高度”的乘积二、处理方法的迁移例 1 如图所示，倾角的光滑绝缘斜面处于水平向右的匀强电场中，电场强度，有一个质量为的带电小球，以速度沿斜面匀速下滑，求：（1）小球带何种电荷？电荷量为多少？（2）在小球匀速下滑的某一时刻突然撤去斜面，此后经内小球的位移是多大？（取）解析：（1）由于小球匀速运动，所受重力与电场力的合力和斜面对小球的支持力平衡，如图可知，小球必带正电，且，所以；从“等效重力场”观点看，实际上就是小球所受等效重力与斜面对小球的支持力平衡，故等效重力大小、等效重力加速度大小可分别表示为、。

（2）撤去斜面后，小球仅受等效重力作用，且具有与等效重力方向垂直的初速度，所以小球做“平抛运动”（严格地讲是类平抛运动，这里只是为了方便说明和处理，以下带引号的名称意义同样如此。

），基本处理的方法是运动的分解。

如图，小球在轴方向做匀速直线运动，在轴方向做“自由落体运动”，则有，其中，，解得：，所以内的总位移大小为考虑到分析习惯，实际处理时可将上述示意图顺时针转过角，让小球的运动和重力场中的平抛运动更接近。

5.18(读背)等效法处理重力场和电场的复合场问题

难点分析：为了方便后续处理方法的迁移，必须首先搞清“等效重力场”中的部分概念与复合之前的相关概念之间关系。

具体对应如下：等效重力场：重力场、电场叠加而成的复合场。

等效重力：重力、电场力的合力。

等效重力加速度：等效重力与物体质量的比值。

等效“最低点”：物体自由时能处于稳定平衡状态的位置。

等效“最高点”：物体圆周运动时与等效“最低点”关于圆心对称的位置。

等效重力势能：等效重力大小与物体沿等效重力场方向“高度”的乘积。

突破策略在解答重力不可忽略的带电物体在匀强电场中运动问题及相关的能量问题时，我们常采用的方法是：把物体的运动分解成沿重力和电场力方向的两个分运动，然后根据要求解答有关的问题。

用该种方法处理一些电场问题时，显的烦琐。

根据匀强电场和重力场的等效性，如果把重力场和匀强电场两场的问题转化为一个场的问题——建立“等效重力场”来处理该类有些题目，就会显得简洁，而且便于理解。

“等效重力场”建立方法当一个质量为m 、带电量为q 的物体同时处在重力场和场强为E 的匀强电场中，可将两场叠加为一个等效的重力场。

等效重力场的“重力加速度”可表示为qEg g m'=+，g '的方向与重力mg 和电场力qE 合力的方向一致；若合力的方向与重力mg 方向夹角为θ，则g 也可表示为cos gg θ=。

解题应用解圆周运动例. 如图所示，在沿水平方向的匀强电场中有一固定点O ，用一根长度0.40m L =的绝缘细绳把质量为0.10kg m =、带有正电荷的金属小球悬挂在O 点，小球静止在B 点时细绳与竖直方向的夹角为37θ=。

现将小球拉至位置A 使细线水平后由静止释放，求：⑴小球通过最低点C 时的速度的大小； ⑵小球在摆动过程中细线对小球的最大拉力。

（210m/s g =，sin 370.60=，cos370.80=）解析： ⑴建立“等效重力场”如图8所示，“等效重力加速度”g '，方向：与竖直方向的夹角30，大小： 1.25cos 37gg g '==由A 、C 点分别做绳OB 的垂线，交点分别为A'、C'，由动能定理得带电小球从A 点运动到C 点等效重力做功21m ()(cos sin )2OA OC Cg L L mg L mv θθ''''-=-= 代入数值得 1.4C v ≈m/s（2）当带电小球摆到B 点时，绳上的拉力最大，设该时小球的速度为B v ，绳上的拉力为F ，则21sin 2B mg L L mv θ'-=（） ① 2B v F mg mL'-=②联立①②两式子得 2.25F =N 。

高中物理人教版选修3-1分类题型5：等效场-重力与电场的复合场

高中物理选修3-1题型5（等效场-重力与电场复合场）1、复合场物体仅在重力场中的运动时最常见、最基本的运动，但是对处在匀强电场中的宏观物体而言，它的周围不仅有重力场，还有匀强电场，同时研究这两种场对物体运动的影响，问题就会变得复杂一些。

此时，可以将重力场与电场合二为一，用“复合场”来代替两个分立的场。

形象的把这个复合场叫做等效场或等效重力场。

2、处理思路（1）受力分析，计算等效重力（重力与电场力的合力）的大小和方向；（2）在复合场中找出等效最低点、最高点。

过圆心做等效重力的平行线与圆相交。

（3）根据圆周运动供需平衡结合动能定理列方程处理。

1、如图所示，在竖直向上的匀强电场中，一根不可伸长的绝缘细绳的一端系着一个带电小球，另一端固定于O点，小球在竖直平面内做匀速圆周运动，最高点为a，最低点为b．不计空气阻力，则（B）A．小球带负电B．电场力跟重力平衡C．小球在从a点运动到b点的过程中，电势能减小D．小球在运动过程中机械能守恒2、如图所示，竖直放置的光滑绝缘圆环上套有一带正电的小球，圆心O处固定有一带负电的点电荷，匀强电场场强方向水平向右，小球绕O点做圆周运动，那么以下说法错误的是（D）A．在A点小球有最大的电势能B．在B点小球有最大的重力势能C．在C点小球有最大的机械能D．在D点小球有最大的动能3、如图所示，水平向左的匀强电场场强大小为E，一根不可伸长的绝缘细线长度为L，细线一端拴一个质量为m、电荷量为q的带负电小球，另一端固定在O点。

把小球拉到使细线水平的位置A，然后由静止释放，小球沿弧线运动到细线与水平方向成角θ=60°的位置B时速度为零。

以下说法中正确的是（B）A．A点电势低于的B点的电势B．小球受到的重力与电场力的关系是C．小球在B时，细线拉力为T=2mgD．小球从A运动到B过程中，电场力对其做的功为4、如图所示，竖直平面内有一固定的光滑椭圆大环，其长轴长BD=4L、短轴长AC=2L。

用“等效法”处理带电粒子在电场和重力场中的运动

用“等效法”处理带电粒子在电场和重力场中的运动1．等效重力法将重力与电场力进行合成，如图所示，则F 合为等效重力场中的“重力”，g ′＝F 合m 为等效重力场中的“等效重力加速度”，F 合的方向等效为“重力”的方向，即在等效重力场中的“竖直向下”方向． 2．物理最高点与几何最高点在“等效力场”中做圆周运动的小球，经常遇到小球在竖直平面内做圆周运动的临界速度问题．小球能维持圆周运动的条件是能过最高点，而这里的最高点不一定是几何最高点，而应是物理最高点．几何最高点是图形中所画圆的最上端，是符合人眼视觉习惯的最高点．而物理最高点是物体在圆周运动过程中速度最小的点．【题型1】在水平向右的匀强电场中，有一质量为m 、带正电的小球，用长为l 的绝缘细线悬挂于O 点，当小球静止时，细线与竖直方向夹角为θ，如图所示，现给小球一个垂直于悬线的初速度，小球恰能在竖直平面内做圆周运动，试问：(1)小球在做圆周运动的过程中，在哪一位置速度最小？速度最小值多大？ (2)小球在B 点的初速度多大？【题型2】如图所示的装置是在竖直平面内放置的光滑绝缘轨道，处于水平向右的匀强电场中，带负电荷的小球从高为h 的A 处由静止开始下滑，沿轨道ABC 运动并进入圆环内做圆周运动．已知小球所受电场力是其重力的34，圆环半径为R ，斜面倾角为θ＝60°，s BC ＝2R .若使小球在圆环内能做完整的圆周运动，h 至少为多少？(sin 37°＝0.6，cos 37°＝0.8)【题型3】如图所示，一质量为m1＝1 kg，带电荷量为q＝＋0.5 C的小球以速度v0＝3 m/s，沿两正对带电平行金属板(板间电场可看成匀强电场)左侧某位置水平向右飞入，极板长0.6 m，两极板间距为0.5 m，不计空气阻力，小球飞离极板后恰好由A点沿切线落入竖直光滑圆弧轨道ABC，圆弧轨道ABC的形状为半径R<3 m的圆截去了左上角127°的圆弧，CB为其竖直直径，在过A点竖直线OO′的右边界空间存在竖直向下的匀强电场，电场强度为E ＝10 V/m.(取g＝10 m/s2)求：(1)两极板间的电势差大小U；(2)欲使小球在圆弧轨道运动时不脱离圆弧轨道，求半径R的取值应满足的条件．【题型4】如图所示，竖直平面内的直角坐标系O–xy中，第二象限内有一半径为R的绝缘光滑管道，其圆心坐标为(0，R)，其底端与x轴相切于坐标原点处，其顶端与y轴交于B点(0，2R)；第一象限内有一与x轴正方向夹角为45°、足够长的绝缘光滑斜面，其底端坐标为(R，0)；x轴上0≤x≤R范围内是水平绝缘光滑轨道，其左端与管道底端相切、右端与斜面底端平滑连接；在第二象限内有场强大小E1=3mg、方向水平向右的匀强电场区域Ⅰ；在第一象限内x≥R范围内有场强大小E2=mgq、方向水平向左的匀强电场区域Ⅱ。

高考物理电场精讲精练等效法解决带电体在复合场中运动问题

“等效法”解决带电体在复合场中运动问题[方法概述]1等效思维方法就是将一个复杂的物理问题，等效为一个熟知的物理模型或问题的方法.例如我们学习过的等效电阻、分力与合力、合运动与分运动等都体现了等效思维方法.常见的等效法有“分解”、“合成”、“等效类比”、“等效替换”、“等效变换”、“等效简化”等，从而化繁为简，化难为易.2带电粒子在匀强电场和重力场组成的复合场中做圆周运动的问题是高中物理教学中一类重要而典型的题型.对于这类问题，若采用常规方法求解，过程复杂，运算量大.若采用“等效法”求解，则能避开复杂的运算，过程比较简捷.[方法应用]1求出重力与电场力的合力，将这个合力视为一个“等效重力”.2将a视为“等效重力加速度”.3将物体在重力场中做圆周运动的规律迁移到等效重力场中分析求解.例题1 在水平向右的匀强电场中，有一质量为m、带正电的小球，用长为l的绝缘细线悬挂于O点，当小球静止时，细线与竖直方向夹角为θ，小球位于B点，A点与B点关于O点对称，如图所示，现给小球一个垂直于悬线的初速度，小球恰能在竖直平面内做圆周运动，试问：(1)小球在做圆周运动的过程中，在哪一位置速度最小？速度最小值多大？(2)小球在B点的初速度多大？解析如图所示，小球所受到的重力、电场力均为恒力，二力的合力为F＝mgcos θ.重力场与电场的叠加场为等效重力场，F为等效重力，小球在叠加场中的等效重力加速度为g′＝gcos θ，其方向斜向右下，与竖直方向成θ角．小球在竖直平面内做圆周运动的过程中，只有等效重力做功，动能与等效重力势能可相互转化，其总和不变．与重力势能类比知，等效重力势能为E p＝mg′h，其中h为小球距等效重力势能零势能点的高度．(1)设小球静止的位置B点为零势能点，由于动能与等效重力势能的总和不变，则小球位于和B点对应的同一直径上的A点时等效重力势能最大，动能最小，速度也最小．设小球在A点的速度为v A，此时细线的拉力为零，等效重力提供向心力，则mg ′＝m v 2A l 得小球的最小速度为v A ＝ gl cos θ (2)设小球在B 点的初速度为v B ，由能量守恒得12mv 2B ＝12mv 2A ＋mg ′·2l 将v A 的数值代入得v B ＝5gl cos θ 答案 (1)A 点速度最小gl cos θ (2) 5gl cos θ过关检测1．如图所示，一条长为L 的细线上端固定，下端拴一个质量为m 的电荷量为q 的小球，将它置于方向水平向右的匀强电场中，使细线竖直拉直时将小球从A 点静止释放，当细线离开竖直位置偏角α＝60°时，小球速度为0.(1)求：①小球带电性质；②电场强度E.(2)若小球恰好完成竖直圆周运动，求从A 点释放小球时应有的初速度v A 的大小(可含根式)．解析：(1)①根据电场方向和小球受力分析可知小球带正电．②小球由A 点释放到速度等于零，由动能定理有0＝EqLsin α－mgL(1－cos α)，解得E ＝3mg 3q. (2)将小球的重力和电场力的合力作为小球的等效重力G ′，则G ′＝2 33mg ，方向与竖直方向成30°角偏向右下方．若小球恰能做完整的圆周运动，在等效最高点．m v 2L ＝2 33mg 12mv 2－12mv 2A ＝－2 33mgL(1＋cos 30°) 联立解得v A ＝ 2gL(3＋1)答案：见解析 2．如图所示，绝缘光滑轨道AB 部分为倾角为30°的斜面，AC 部分为竖直平面上半径为R 的圆轨道，斜面与圆轨道相切．整个装置处于电场强度为E 、方向水平向右的匀强电场中．现有一个质量为m 的小球，带正电荷量为q ＝3mg 3E ，要使小球能安全通过圆轨道，在O 点的初速度应满足什么条件？解析：小球先在斜面上运动，受重力、电场力、支持力，然后在圆轨道上运动，受重力、电场力、轨道作用力，如图所示，类比重力场，将电场力与重力的合力视为等效重力mg ′，大小为mg ′＝ (qE)2＋(mg)2＝2 3mg 3，tan θ＝qE mg ＝33，得θ＝30°，等效重力的方向与斜面垂直指向右下方，小球在斜面上匀速运动．因要使小球能安全通过圆轨道，在圆轨道的“等效最高点”(D 点)满足“等效重力”刚好提供向心力，即有：mg ′＝mv 2D R，因θ＝30°与斜面的倾角相等，由几何关系知AD ＝2R ，令小球以最小初速度v 0运动，由动能定理知：－2mg ′R ＝12mv 2D －12mv 20 解得v 0＝ 10 3gR 3，因此要使小球安全通过圆轨道，初速度应满足v ≥ 103gR 3. 答案：v ≥103gR 3高考理综物理模拟试卷注意事项：1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。

等效重力场法运用(整理版)

将等效重力场法运用到底物体仅在重力场中的运动是最常见、最基本的运动，但是对处在匀强电场中的宏观物体而言，它的周围不仅有重力场，还有匀强电场，同时研究这两种场对物体运动的影响，问题就会变得复杂一些。

此时，若能将重力场与电场合二为一，用一个全新的“复合场”（可形象称之为“等效重力场”）来代替，不仅能起到“柳暗花明”的效果，同时也是一种思想的体现。

那么，如何实现这一思想方法呢？一、概念的全面类比为了方便后续处理方法的迁移，必须首先搞清“等效重力场”中的部分概念与复合之前的相关概念之间关系。

具体对应如下：等效重力场重力场、电场叠加而成的复合场等效重力重力、电场力的合力等效重力加速度等效重力与物体质量的比值等效“最低点”物体自由时能处于稳定平衡状态的位置等效“最高点”物体圆周运动时与等效“最低点”关于圆心对称的位置等效重力势能等效重力大小与物体沿等效重力场方向“高度”的乘积二、处理方法的迁移例 1 如图所示，倾角的光滑绝缘斜面处于水平向右的匀强电场中，电场强度，有一个质量为的带电小球，以速度沿斜面匀速下滑，求：（1）小球带何种电荷？电荷量为多少？（2）在小球匀速下滑的某一时刻突然撤去斜面，此后经内小球的位移是多大？（取）解析：（1）由于小球匀速运动，所受重力与电场力的合力和斜面对小球的支持力平衡，如图可知，小球必带正电，且，所以；从“等效重力场”观点看，实际上就是小球所受等效重力与斜面对小球的支持力平衡，故等效重力大小、等效重力加速度大小可分别表示为、。

（2）撤去斜面后，小球仅受等效重力作用，且具有与等效重力方向垂直的初速度，所以小球做“平抛运动”（严格地讲是类平抛运动，这里只是为了方便说明和处理，以下带引号的名称意义同样如此。

），基本处理的方法是运动的分解。

如图，小球在轴方向做匀速直线运动，在轴方向做“自由落体运动”，则有，其中，，解得：，所以内的总位移大小为考虑到分析习惯，实际处理时可将上述示意图顺时针转过角，让小球的运动和重力场中的平抛运动更接近。

浅析等效重力场思想在复合场问题中的运用

浅析等效重力场思想在复合场问题中的运用作者：吕伟学来源：《神州》2011年第16期等效法是把复杂的物理现象、物理过程转化为简单的、熟悉的现象、过程，从而利用已有知识或模型来研究和处理物理问题的一种思维方法。

这种方法不仅使我们对物理问题的分析和解决变得简捷，而且对灵活运用知识，促使知识、技能和能力的迁移有很大的帮助。

在重力场中，同学们比较熟悉的运动过程有抛体运动（主要是自由落体和平抛运动），比较熟悉的物理模型有单摆、竖直平面内的圆运动（线、杆、环的模型）、斜面等，比较熟悉的物理规律有动能定理、机械能守恒定律等。

在学习了电场和磁场的知识后，我们就会遇到带电物体在电场、磁场、重力场组成的复合场中的运动问题。

对于这类问题，若采用常规方法求解，过程复杂，运算量大，若采用等效法即建立等效重力场的思想方法来求解，则能避开复杂的运算，过程会显得简捷明了。

具体做法为：（1）先求出重力与电场力(必须是恒力)的合力，将这个合力视为一个“等效重力”（若空间同时还存在磁场，由于洛仑兹力不做功，可将磁场暂放一边）。

（2）将g’=F合/m视为“等效重力加速度”，画出“等效地面”并标出“等效竖直向下”的方向即“等效重力加速度”g’的方向。

（3）将物体在重力场中的运动规律迁移到等效重力场中求解。

下面通过几个实例说明等效重力场的思想在此类问题中的应用。

例1、半径为R的光滑绝缘竖直环上，套有一电量为q的带正电的小球，在水平正交的匀强电场和匀强磁场中。

已知小球所受电场力与重力的大小相等，磁场的磁感应强度为B。

求：（1）在环顶端处无初速释放小球，小球在运动过程中所受的最大磁场力。

（2）若要小球能在竖直圆环上做完整的圆周运动，在顶端释放时初速度必须满足什么条件？解析：小球所受匀强电场和重力场的作用力都是恒力，它们的合力大小为mg,方向为斜向左下方且跟竖直方向成450角。

所以可用一个等效场来替代重力场和电场，其方向如图二中直线P的方向。

作出等效地面，显然离等效地面最近的C点即等效重力场中的最低点。

等效重力场的运用

“等效重力场法”物体仅在重力场中的运动是最常见、最基本的运动，但是对处在匀强电场中的宏观物体而言，它的周围不仅有重力场，还有匀强电场，同时研究这两种场对物体运动的影响，问题就会变得复杂一些。

此时，若能将重力场与电场合二为一，用一个全新的“复合场”（可形象称之为“等效重力场”）来代替，不仅能起到“柳暗花明”的效果，同时也是一种思想的体现。

那么，如何实现这一思想方法呢？一、概念的全面类比为了方便后续处理方法的迁移，必须首先搞清“等效重力场”中的部分概念与复合之前的相关概念之间关系。

具体对应如下：等效重力场重力场、电场叠加而成的复合场等效重力重力、电场力的合力等效重力加速度等效重力与物体质量的比值等效“最低点”物体自由时能处于稳定平衡状态的位置等效“最高点”物体圆周运动时与等效“最低点”关于圆心对称的位置等效重力势能等效重力大小与物体沿等效重力场方向“高度”的乘积二、处理方法的迁移例1 如图所示，倾角的光滑绝缘斜面处于水平向右的匀强电场中，电场强度，有一个质量为的带电小球，以速度沿斜面匀速下滑，求：（1）小球带何种电荷？电荷量为多少？（2）在小球匀速下滑的某一时刻突然撤去斜面，此后经内小球的位移是多大？（取）解析：（1）由于小球匀速运动，所受重力与电场力的合力和斜面对小球的支持力平衡，如图可知，小球必带正电，且，所以；从“等效重力场”观点看，实际上就是小球所受等效重力与斜面对小球的支持力平衡，故等效重力大小、等效重力加速度大小可分别表示为、。

（2）撤去斜面后，小球仅受等效重力作用，且具有与等效重力方向垂直的初速度，所以小球做“平抛运动”（严格地讲是类平抛运动，这里只是为了方便说明和处理，以下带引号的名称意义同样如此。

），基本处理的方法是运动的分解。

如图，小球在轴方向做匀速直线运动，在轴方向做“自由落体运动”，则有，其中，，解得：，所以内的总位移大小为考虑到分析习惯，实际处理时可将上述示意图顺时针转过角，让小球的运动和重力场中的平抛运动更接近。

等效法处理重力场和电场的复合场问题

等效法处理重力场和电场的复合场问题教学目标（一）知识与技能1．了解带电粒子在匀强电场中的运动——只受电场力，带电粒子做匀变速运动。

2．重点掌握物理中等效代换法3．把物体在重力场中运动的规律类比应用到复合场中分析解决问题。

（二）过程与方法培养学生综合运用力学和电学知识，分析解决带电粒子在复合场中的运动的能力。

（三）情感态度与价值观1．渗透物理学方法的教育：复合场与重力场类比。

2．培养学生综合分析问题的能力，体会物理知识的实际应用。

重点：带电粒子在复合场（重力场与电场）中的运动规律难点：复合场的建立。

教学过程：复习提问：重力、电场力做功的特点？（强调类比法）我们今天就研究重力和电场力的这个相同点！一、等效法二、复合场中的典型模型1、振动对称性：如图所示，在水平方向的匀强电场中的O 点，用长为l 的轻、软绝缘细线悬挂一质量为m 的带电小球，当小球位于B 点时处于静止状态，此时细线与竖直方向（即OA 方向）成θ角．现将小球拉至细线与竖直方向成2θ角的C 点，由静止将小球释放．若重力加速度为g ，则对于此后小球的受力和运动情况，下列判断中正确的是A ．小球所受电场力的大小为mg tan θB ．小球到B 点的速度最大C ．小球可能能够到达A 点，且到A 点时的速度不为零D ．小球运动到A 点时所受绳的拉力最大E E重力环境对比：小球在A —B —C 之间往复运动，则α 、β的关系为： A ．α = β B ．α > β C ．α < β D ．无法比较22、“竖直上抛运动”在竖直向下的匀强电场中，以V 0初速度竖直向上发射一个质量为m 带电量为q 的带正电小球，求上升的最大高度。

3、“单摆”摆球质量为m ，带电量为+q ，摆线为绝缘细线，摆长为L ，整个装置处在竖直向下的匀强电场中，场强为E ，求单摆振动的周期。

分析解答：摆球摆动过程中始终受不变的重力场、电场作用，即“等效”场力G’=qE+mg ，“等效”场加速度g’=mqE+g,所以T=2π'g L=24、“竖直平面圆周运动”水平向右的匀强电场中，用长为R 的轻质细线在O 点悬挂一质量为m 的带电小球，静止在A 处，AO 的连线与竖直方向夹角为370，现给小球施加一个沿圆弧切线方向的初速度V 0，小球便在竖直面内运动，为使小球能在竖直面内完成圆周运动，这个初速度V 0至少应为多大？静止时对球受力分析如右图且F=mgtg370=43mg,“等效”场力45mg与T 反向 “等效”场加速度g’=45g与重力场相类比可知: 小球能在竖直面内完成圆周运动的临界速度位置在AO 连线B 处, 且最小的V B =R g '从B 到A 运用动能定理: G’2R=21m V 0 2-- 21m V B 245mg2R=21m V 0 2-- 21m 45gR V 0 =25gRB AC重力环境对比：小球以V 0初速度竖直向上抛出一个质量为m 的物体，求物体上升的最大高度。

高中物理人教版选修3-1分类题型5：等效场-重力与电场的复合场

高中物理选修3—1题型5（等效场-重力与电场复合场）1、复合场物体仅在重力场中的运动时最常见、最基本的运动，但是对处在匀强电场中的宏观物体而言，它的周围不仅有重力场,还有匀强电场，同时研究这两种场对物体运动的影响,问题就会变得复杂一些。

此时，可以将重力场与电场合二为一,用“复合场"来代替两个分立的场。

形象的把这个复合场叫做等效场或等效重力场。

2、处理思路(1）受力分析，计算等效重力(重力与电场力的合力)的大小和方向;（2）在复合场中找出等效最低点、最高点。

过圆心做等效重力的平行线与圆相交。

（3）根据圆周运动供需平衡结合动能定理列方程处理。

1、如图所示，在竖直向上的匀强电场中，一根不可伸长的绝缘细绳的一端系着一个带电小球，另一端固定于O点，小球在竖直平面内做匀速圆周运动，最高点为a，最低点为b．不计空气阻力，则（B)A．小球带负电B．电场力跟重力平衡C．小球在从a点运动到b点的过程中，电势能减小D．小球在运动过程中机械能守恒2、如图所示，竖直放置的光滑绝缘圆环上套有一带正电的小球，圆心O处固定有一带负电的点电荷，匀强电场场强方向水平向右，小球绕O点做圆周运动，那么以下说法错误的是（D）A．在A点小球有最大的电势能B．在B点小球有最大的重力势能C．在C点小球有最大的机械能D．在D点小球有最大的动能3、如图所示，水平向左的匀强电场场强大小为E，一根不可伸长的绝缘细线长度为L，细线一端拴一个质量为m、电荷量为q的带负电小球，另一端固定在O点。

把小球拉到使细线水平的位置A，然后由静止释放，小球沿弧线运动到细线与水平方向成角θ=60°的位置B时速度为零。

以下说法中正确的是（B）A．A点电势低于的B点的电势B．小球受到的重力与电场力的关系是C．小球在B时，细线拉力为T=2mgD．小球从A运动到B过程中,电场力对其做的功为4、如图所示，竖直平面内有一固定的光滑椭圆大环,其长轴长BD=4L、短轴长AC=2L.劲度系数为k的轻弹簧上端固定在大环的中心O，下端连接一个质量为m、电荷量为q、可视为质点的小环，小环套在大环上且与大环及弹簧绝缘,整个装置处在水平向右的匀强电场中。

用等效重力场法解题

用等效重力场法解题作者：闫胜永来源：《理科考试研究·高中》2013年第09期物体仅在重力场中的运动是最常见、最基本的运动，但是对处在匀强电场中的宏观物体而言，它的周围不仅有重力场，还有匀强电场，同时研究这两种场对物体运动的影响，问题就会变得复杂一些.此时，若能将重力场与电场合二为一，用一个全新的“复合场”（可形象称之为“等效重力场”）来代替，不仅能起到“柳暗花明”的效果，同时也是一种思想的体现.那么，如何实现这一思想方法呢？一、概念类比为了方便后续处理方法的迁移，必须首先搞清“等效重力场”中的部分概念与复合之前的相关概念之间关系.具体对应如下.等效重力场重力场、电场叠加而成的复合场等效重力重力、电场力的合力等效重力加速度等效重力与物体质量的比值等效“最低点”物体自由时能处于稳定平衡状态的位置等效“最高点”物体圆周运动时与等效“最低点”关于圆心对称的位置等效重力势能等效重力大小与物体沿等效重力场方向“高度”的乘积.二、方法应用此处，借助等效重力势能的概念使用等效机械能守恒定律也可以求解，不过需要准确理解等效重力场中“参考面”和“高度”的含义.例4如图5，水平放置的平行金属板间有匀强电场，一根长l的绝缘细绳一端固定在O 点，另一端系有质量为m的带电小球，小球原来静止在C点，当给小球一个水平速度后，它可以在竖直面内绕O点做匀速圆周运动.若将两板间的电压增大为原来的3倍，求：要使小球从C点开始在竖直面内绕O点做圆周运动，至少要给小球多大的水平速度？在这种情况下，在小球运动过程中细绳所受的最大拉力是多大？解析只有当小球所受的合外力始终沿半径指向圆心时，它才可以在竖直面内做匀速圆周运动，对小球经过最右端瞬间分析可知，小球所受电场力必须和重力平衡，即F1=mg，方向竖直向上.等效“最低点”不一定是几何最低点，相反甚至可以出现在几何最高点，解题过程中一定要细心分析、仔细辨别.等效重力场法实际上是等效转化思想在电场部分的一种应用，利用等效转化思想可将较为复杂的实际问题变换为简单的熟悉问题，以便突出主要因素，抓住它的本质，找出其中规律.深入理解和体会这种思想，并将其推广应用到其它物理学领域，可以为自己的学习、研究带来极大的方便.。

等效重力场法运用(整理版)

将等效重力场法运用到底物体仅在重力场中的运动是最常见、最基本的运动，但是对处在匀强电场中的宏观物体而言，它的周围不仅有重力场，还有匀强电场，同时研究这两种场对物体运动的影响，问题就会变得复杂一些。

此时，若能将重力场与电场合二为一，用一个全新的“复合场”（可形象称之为“等效重力场”）来代替，不仅能起到“柳暗花明”的效果，同时也是一种思想的体现。

那么，如何实现这一思想方法呢？一、概念的全面类比为了方便后续处理方法的迁移，必须首先搞清“等效重力场”中的部分概念与复合之前的相关概念之间关系。

具体对应如下：等效重力场重力场、电场叠加而成的复合场等效重力重力、电场力的合力等效重力加速度等效重力与物体质量的比值等效“最低点”物体自由时能处于稳定平衡状态的位置等效“最高点”物体圆周运动时与等效“最低点”关于圆心对称的位置等效重力势能等效重力大小与物体沿等效重力场方向“高度”的乘积二、处理方法的迁移例 1 如图所示，倾角的光滑绝缘斜面处于水平向右的匀强电场中，电场强度，有一个质量为的带电小球，以速度沿斜面匀速下滑，求：（1）小球带何种电荷？电荷量为多少？（2）在小球匀速下滑的某一时刻突然撤去斜面，此后经内小球的位移是多大？（取）解析：（1）由于小球匀速运动，所受重力与电场力的合力和斜面对小球的支持力平衡，如图可知，小球必带正电，且，所以；从“等效重力场”观点看，实际上就是小球所受等效重力与斜面对小球的支持力平衡，故等效重力大小、等效重力加速度大小可分别表示为、。

（2）撤去斜面后，小球仅受等效重力作用，且具有与等效重力方向垂直的初速度，所以小球做“平抛运动”（严格地讲是类平抛运动，这里只是为了方便说明和处理，以下带引号的名称意义同样如此。

），基本处理的方法是运动的分解。

如图，小球在轴方向做匀速直线运动，在轴方向做“自由落体运动”，则有，其中，，解得：，所以内的总位移大小为考虑到分析习惯，实际处理时可将上述示意图顺时针转过角，让小球的运动和重力场中的平抛运动更接近。
