法兰安装
平行度
●按90°间隔测量两法兰面4个点处间隙,最大值和最小值之差。
●允许最大偏差:(在保证法兰同心度的前提下)
安装前检查法兰平行度(CI ≤0.7mm,NI ≤0.20或0.35mm).
安装后检查法兰平行度(NI—Helicoflex HN208密封垫≤0.20mm;LATTY GRAF密封垫≤0.35mm CI金属垫/与设备连接法兰≤0.35mm;CI非金属垫≤0.70mm)。
同心度
•指两法兰不同心,在螺栓孔直径及螺栓直径符合标准的情况下,以不用其他工具将螺栓自由的穿入两法兰螺栓孔为合格。
错孔
●指两法兰相对应的螺栓孔之间的螺栓孔中心距偏差过大:
●螺栓孔中心距偏差要求
螺栓孔直径(mm)允许偏差(mm)
≤30 ±0.5
>30 ±1.0
张口
●指两法兰间间隙过大,法兰张口允许值(除去管线预拉伸量及垫片厚度):
管道法兰应小于3mm;
与设备连接法兰应小于2mm。
平面度
检查法兰密封面的平面度:
●核岛:≤0.2mm
●常规岛:≤0.3mm
常见的法兰型式
法兰的拆卸
●确认法兰拆除后管道应无下坠风险,否则应临时固定,以防管道因应力、
重力出现变形;
●参照法兰螺栓力矩紧固顺序,分2到3次逐个拆松螺栓(尽量缓慢,防止
残余介质喷出伤人);
●螺栓全部拆松后,缓慢取出垫片,避免损伤法兰密封面。

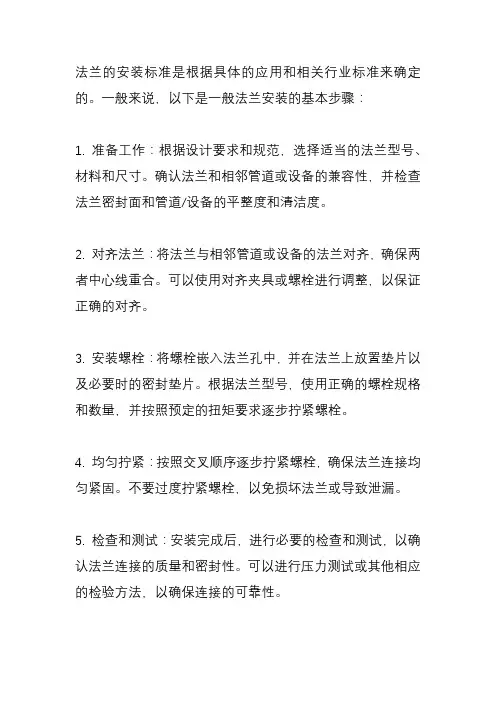

法兰的安装
●密封垫的安装:装上两个螺栓后,将密封件插入两个法兰配合面之间,然
后安装第三个螺栓,并使三个螺栓大约相距120°。
●密封垫对中后逐渐拧紧并找正法兰:法兰配合面间密封垫应对中,用手拧
紧螺母直到与支承面接触,密封垫对中后,轻微拧紧已装上的螺栓。
●安装其他螺栓并逐渐拧紧:用手拧紧螺母直到其与支承面相接触;用力矩
扳手对称均匀拧紧螺栓分5步:5%、25% 、50% 、75% 、100%按同样的次序继续拧紧至最终力矩的100%。
●检查法兰平行度(在力矩为50%时):用塞尺或游标卡尺测量法兰的平行度
要符合要求(并记录);
●紧固螺栓100%的力矩完成后,应顺时针方向紧固螺栓2-3遍,直到每
个螺栓到达最终紧固力矩值;
●最后检查法兰平行度符合要求。
●螺母锁定:敲固锁紧垫片(如果有)。
交叉均匀紧固的星形次序(法兰螺栓加力顺序图)
法兰安装时注意事项
●法兰密封面:密封面要清理干净, 无径向划痕、严重锈蚀、变形等缺陷。
(禁止用螺丝刀清理法兰密封面)
●法兰安装质量的检查:平行度、同心度、张口、平面度、错孔(见上述所
述)。以上检查如不符合要求,可以通过研磨、车削、还有热矫形(碳钢、不锈钢管道用氩弧焊烤焊缝或打磨焊缝补焊)调整校正,必要时需更换法兰、管道。
●工具: 力矩扳手,力矩放大器、液压力矩扳手。
●其他:垫片切割工具、橇棍、法兰分离器等
•密封垫技术要求
常见的密封垫
●常规岛:Garlock无石棉垫片、GYLON垫片、Klingerit 1000含金属丝石
棉垫片、CHESTERTON 459UV石墨垫、PSM S3000包裹垫、金属缠绕垫、CHESTERTON波形活压垫、八角垫、氯丁橡胶垫、氟橡胶垫等.
(DMUSXPCI000见CI法兰程序)
●核岛:LATTY-Graf 石墨垫,Helicoflex金属垫等(DMUSXPNI000见
NI法兰程序)。
●选用:根据NI/CI及介质条件选用密封垫型号;根据法兰规格、型式、级
别确定垫片规格级别(具体见程序选用表)。
Garlock压缩无石棉垫片,温度—压力曲线
•金属缠绕垫的选型
法兰代号:RF法兰代号:FF
法兰代号:MFM法兰代号:TG
法兰代号:FG法兰代号:RJ
密封垫安装时注意事项
●新密封垫片:无机械损伤、径向划痕、严重锈蚀、内外边缘破损等缺陷。
●法兰所用的新密封垫片(或自制)的内径应比法兰内径大2----3mm。
●对于金属缠绕垫的压缩量一般经验控制为:
压缩量不小于垫片厚度的30%。
