pcba工艺流程
PCBA工艺流程
PCBA工艺流程1.PCB制作：首先，准备好所需的PCB板材，根据设计要求将电路线路图纸打印在PCB板上，然后经过腐蚀、清洗等步骤，制作出完成的PCB 板。
2.贴片：将元器件通过自动贴片机精确地贴装在PCB板上。
首先，将贴片机按照元器件尺寸和形状进行调整，然后将元器件排列在自动进料器上，机器自动将元器件精确地按照设计要求贴装在PCB板上。
3.焊接：将贴片完成后的PCB板送入回流焊接炉中，通过高温加热将焊膏熔化，完成元器件与PCB板之间的焊接。
焊接炉中设有相应的温度曲线，根据电路板的特性进行合理的温度控制。
4.清洗：将焊接完成的PCB板送入清洗机中，清洗掉焊接过程中产生的焊膏残留物和其他杂质。
清洗机采用不同的清洗液进行清洗，确保电路板的表面干净并满足质量要求。
5.联调：完成清洗后的PCB板送入联调台进行功能测试。
联调台上通过连接电源、信号源等设备，对PCB板进行电气性能测试和功能验证，确保电路板正常工作。
6.过程质量控制：在整个工艺流程中，需要进行严格的过程质量控制。
通过使用各种测试工具和仪器，检查元器件和焊接质量，保证贴片精度和焊接质量的合格。
7.最终测试和包装：经过过程质量控制后，将PCB板送入最终测试台进行最终功能测试和性能验证。
通过连接电源、信号源等设备，对整个PCBA的性能进行全面测试。
最后，将测试通过的PCBA进行包装，以便于存储和运输。
PCBA工艺流程是一个复杂的过程，需要严格的质量控制。
对于不同的产品和要求，PCBA工艺流程可能会有所不同，但基本步骤通常是相似的。
通过合理的工艺流程控制和质量控制，可以保证PCBA组装的质量和稳定性。
pcba工艺流程

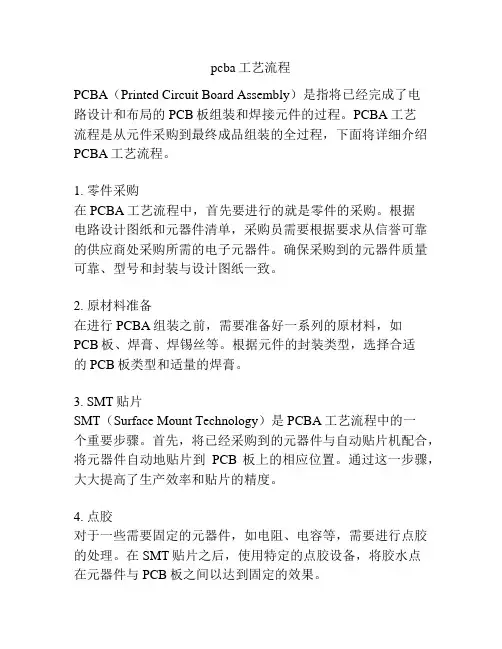

pcba工艺流程PCBA（Printed Circuit Board Assembly）是指将已经完成了电路设计和布局的PCB板组装和焊接元件的过程。
PCBA工艺流程是从元件采购到最终成品组装的全过程，下面将详细介绍PCBA工艺流程。
1. 零件采购在PCBA工艺流程中，首先要进行的就是零件的采购。
根据电路设计图纸和元器件清单，采购员需要根据要求从信誉可靠的供应商处采购所需的电子元器件。
确保采购到的元器件质量可靠、型号和封装与设计图纸一致。
2. 原材料准备在进行PCBA组装之前，需要准备好一系列的原材料，如PCB板、焊膏、焊锡丝等。
根据元件的封装类型，选择合适的PCB板类型和适量的焊膏。
3. SMT贴片SMT（Surface Mount Technology）是PCBA工艺流程中的一个重要步骤。
首先，将已经采购到的元器件与自动贴片机配合，将元器件自动地贴片到PCB板上的相应位置。
通过这一步骤，大大提高了生产效率和贴片的精度。
4. 点胶对于一些需要固定的元器件，如电阻、电容等，需要进行点胶的处理。
在SMT贴片之后，使用特定的点胶设备，将胶水点在元器件与PCB板之间以达到固定的效果。
5. 过孔插件在PCB板上有一些需要通过孔进行插接的元件，如DIP封装的芯片和插座。
通过自动插件机，将这些元件插入到PCB板上的相应孔洞中。
注意插件的方向和位姿要正确。
6. 焊接完成了贴片和插件之后，需要进行焊接。
焊接手段通常有波峰焊和回流焊两种方式。
波峰焊是将整个PCB板通过涂有熔化焊锡的波浪槽，使焊锡与元件焊接。
回流焊是使用回流焊炉，将整个PCB板加热到一定温度，使焊锡熔化，与元器件进行焊接。
7. 清洗焊接完成后，需要对PCB板进行清洗以去除焊接过程中产生的焊渣和污垢。
清洗过程通常采用超声波清洗机和特定的清洁剂来完成。
8. 测试PCBA完成后，需要对电路板进行功能测试和性能测试。
通过专业的测试设备，对电路板进行电测试、可靠性测试和功能测试，以确保电路板的质量和可靠性。
PCBA生产全套流程图(包括全套品质管理流程图)
业务部提供
样板及外来资料确认
工程部
新产品会议
工程部项目工程师
产品评估导入进度
工程部项目责任人
《产品导入计划》
生产工艺流程确定
工程部IE
流程图及SOP
制作检验规范
《检验规范》
品管部
编制BOM
工程部IE
样板零件规格确认及样板物料申请
工程部PE
相关零件及模具等厂商确认
工程部、采购部
首件物料确认
品检确认
OK
NG
4.卧式插机打板
OK
机打件首件确认
品检核查
NG
放不良区域维修
NG
5.品检检验
OK
6.AI立式机排料
OK
NG
首件物料确认
7.立式插机打板
品检确认
NG
8.品检检验
放不良区域维修
机打件首件确认
NG
OK
放置成品区
转DIP车间
DIP车间生产流程图
波峰焊接
修脚
放不良区域待修
生产计划
1.仓库
SMT板
AI板
OK
3.贴高温胶纸
2.DIP领料
领料单物料核对
4.插件工位插件
元件前加工
目检
NG
OK
浸焊
OK
NG
返修
IPQC抽检
NG
OK
揭高温胶纸
产品置待补焊区域
Байду номын сангаас补焊
后装元件
零件面与锡道面PQC检查
外观修理
NG
ICT测试
OK
NG
ICT维修
OK
FCT功能测试
pcba工艺焊接的流程
pcba工艺焊接的流程一、准备阶段在开始PCBA工艺焊接之前，必须进行充分的准备工作。
这包括对所有需要的焊接工具、材料以及PCB板的检查。
同时，确保工作区域干净整洁，避免因环境问题影响焊接质量。
二、焊接材料选择选择合适的焊接材料对于PCBA工艺焊接至关重要。
需要综合考虑焊料的种类、合金成分、熔点温度等特性，以适应不同的焊接需求。
同时，要注意所采购的焊接材料必须经过质量检验，保证其符合工艺要求。
三、PCB板清洁在涂覆焊膏和放置元件之前，需要对PCB板进行清洁。
使用专用的清洗剂清除PCB板上的污渍、氧化层和残留物，确保板面干净，以提高焊接质量。
四、焊膏涂覆涂覆焊膏是PCBA工艺焊接中的重要环节。
焊膏起到连接PCB板和元件的作用。
要根据实际情况选择适量的焊膏，并采用适当的涂敷方式将焊膏均匀涂在PCB板的焊盘上。
五、元件放置在完成焊膏涂覆后，将元件按照设计要求放置在PCB板上。
注意元件放置的位置和方向必须准确，避免出现错位或反装的情况。
六、焊接在所有元件放置完毕后，进行焊接操作。
根据所选择的焊接设备和工艺要求，调整好温度和时间参数。
确保焊接过程中温度均匀分布，避免对元件造成损坏。
焊接完成后，检查是否有虚焊、冷焊等不良现象。
七、焊接质量检查焊接完成后，必须进行质量检查。
通过目视检查、X光检测、自动光学检测等方法，对焊接点进行全面的检查，确保其符合质量标准。
如发现不良焊接点，应及时采取修正措施。
八、成品测试在确保焊接质量合格后，进行成品测试。
根据产品规格和性能要求，进行功能测试和性能测试，确保产品正常工作。
如有必要，进行环境适应性测试和可靠性测试。
九、环境控制PCBA工艺焊接过程中，环境控制至关重要。
要保持工作区域的环境卫生，避免灰尘、污垢等杂质影响焊接质量。
同时，控制好工作区域的温度和湿度，以适应焊接工艺的要求。
十、维护与保养为保证PCBA工艺焊接的稳定性和可靠性，必须定期对焊接设备进行维护与保养。
及时清理设备内部的残留物，检查设备运行状况，确保设备处于良好的工作状态。
pcba板生产工艺流程
pcba板生产工艺流程PCBA板生产工艺流程概述PCBA（Printed Circuit Board Assembly）板生产是电子产品制造过程中的关键环节。
本文将详细介绍PCBA板生产工艺流程，包括以下几个主要步骤：1.原材料准备2.PCB板制造3.元器件采购4.元器件贴装5.过程检测与测试6.终端组装原材料准备在PCBA板生产过程中，需要准备以下原材料：•PCB板材•电子元器件•焊接材料（焊接剂、焊锡等）PCB板制造PCB板制造是PCBA生产的第一步，主要包括下述工艺流程：1.设计与制作PCB板原型模板2.制作PCB板镀铜底片3.印制电路图案4.蚀刻电路板5.钻孔6.表面处理7.制作掩膜8.检查与修复元器件采购元器件采购是为了获取所需的各种电子元器件，以用于后续的贴装过程。
在进行元器件采购时，需要注意以下事项：•确定元器件的规格和型号•寻找可靠的供应商•比较多家供应商的报价和交货周期•质量检验与测试元器件贴装元器件贴装是将所采购的电子元器件按照电路图进行正确的贴装。
这一过程中采用的工艺流程如下：1.打孔2.底部焊接3.贴装4.卷膜过程检测与测试在PCBA板生产的每个阶段，都需要进行必要的过程检测与测试，以确保产品的质量和性能符合要求。
主要的检测与测试流程包括：•可视检查•X光检测•AOI（自动光学检测）•功能性测试终端组装终端组装是将PCB板连接到其他组件或外设，并进行最终装配的过程。
主要流程包括：1.连接PCB板与其他组件（如显示屏、按钮等）2.进行最终装配3.进行最终检测与测试4.包装与出货结语PCBA板生产工艺流程是一个复杂而严谨的过程，每个环节都需要精确地执行，以确保最终产品的质量和性能。
通过本文的介绍，希望能帮助读者更好地理解PCBA板生产的步骤和要点。
原材料准备•PCB板材：选择适合项目需求的PCB板材料，包括材质、厚度和层数等。
•电子元器件：根据设计要求和BOM清单，选定并采购各种电子元器件。
PCBA制程介绍wfu
PCBA 加工工艺制程介绍 1、SMT 制程
1.1 点红胶制程 1.2 印刷锡膏制程
点红胶制程
点红胶制程---用点胶机将红胶均匀的点 在PCB板上，利用红胶的粘性来固定SMD 元件。
放置PCB板-------点胶机点胶-------贴片机 贴片------烘干固化胶水
印刷锡膏制程
印刷锡膏制程---用锡膏印刷机和钢网将 锡膏均匀的印刷在PCB的焊盘上。
避免在表面安装焊盘内部，或在距 表面安装焊盘0.635mm以内设置导 通孔。
表面安装焊盘上的导通孔在Reflow 时会吸收焊锡膏，导致焊盘少锡。
挽救办法：PCB加工时通过过孔塞 绿油以阻止焊锡流失，但是有绿油 污染焊盘的风险。
DFM---常见问题之二
焊盘与较大面积的导电区相连时，应 通过一段长度较短细的导电线路进行 热隔离。
在大面积使用地线布置时，地线应设 计成网格形式，避免在高温焊接时产 生应力，增加印制板的变形度。
同时解决该器件在装卸时的困难。 （多见于电源板）
DFM---常见问题之三---PCB工艺边
由于回流焊机和波峰焊机有夹持装置，所以 PCB的传送方向需要留出工艺边，宽度约 3.5mm，如果尺寸有限制，需另加工艺边传 送。
• 波峰焊示意图
• 助焊剂
波峰焊示意图
波峰焊
波峰焊
空心波（紊乱波）
从不同方向消除元器件的阴影效应，有极强的填充死角，消 除跳焊的效果。
热分解气体的排放，减少PCB吸收的热量，降低元器件损坏 的概率。
宽平波
喷嘴出口处安装扩展器。 逆者PCB前进的方向流速大，对PCB有很好的擦洗作用。 设置扩展器的一侧，熔液面宽而平，流速小，有较好的后热
一面锡膏一面红胶制程
完整版PCBA车间工艺流程及管控
常见不合格现象：
短路(连锡 )
多锡
冷(虚)焊 漏焊
少锡 锡裂
锡珠 锡渣 翘铜皮
23
THE END
THANKS!
波峰焊是让主板的焊接面直接与高温液态锡接触达到焊接目的，其高温液态锡保持 一个斜面，并由特殊装置使液态锡形成一道道类似波浪的现象，所以叫“波峰焊”。 通孔回流焊接工艺就是使用回流焊接技术来装配通孔组件和异型组件。 适用于小型化，pin数较少之插件组件。 组件插孔处钢网开孔。
14
手动插件及后段流程
物料核对
锡膏
锡粉 FLUX
颗粒形状 颗粒分布 FLUX 含量 溶剂含量 抗垂流剂
粘度 溶剂挥发率
07
3.SMT-PCB板表面贴片
高速机 ?适用于贴裝小型大量的元件；如电容，电阻等，也可贴裝一些IC元 件，但精度受到限制。速度上是最快的。 泛用机 ?适用于贴裝异性的或精密度高的元件；如QFP,BGA,SOT,SOP,PLCC, Connector等.速度比较慢。 中速机 ?特性介于上面两种机器之间
?线体配置: 投板机 + 印刷机 + 高速贴片机 + 泛用机+ 回流焊 + 收板机
投板机
接驳台
GKG
G5
高速贴片机 YAMAHA
YS24
泛用机 YAMAHA
YS12F
回流焊
收板机
04
1.自动投板
自动投板机： 用于SMT生产线的源头 ，应后置设备的需板动作要求，将存 储在周转框内的PCB板逐一传送到生 产线上，当周转框内的PCB板全部传 送完毕后，空周转框自动下载，而代 之以下一个满载的周转框。
恒温 (Soak)
保证在达到回流温度之前 料能完全干燥 , 同时还起着 焊剂活化的作用 , 清除元器 件、焊盘、焊粉中的金属 氧化物
一文带你快速掌握PCBA的生产工艺明白电子产品如何制造出来的
一文带你快速掌握PCBA的生产工艺明白电子产品如何制造出来的PCBA是英文Printed Circuit Board +Assembly 的简称，也就是说PCB空板经过SMT生产工艺，实现焊接的工艺过程。
一、PCBA生产环境1、大环境管控：温度：20℃～26℃相对湿度：45%～70%2、小环境ESD管控：1）仓库、车间要求：地面铺设防静电材料，操作台铺设防静电胶皮，并接静电接地扣（1MΩ±10%）;2）员工要求：进入车间需穿防静电衣、鞋、帽，接触产品需佩戴静电环和防静电手套;3）周转箱、包装用泡棉、气泡袋，需要符合ESD要求;4）设备漏电压小于0.5V，对地阻抗小于6Ω，烙铁对地阻抗小于20Ω，设备需评估外引独立接地线。
二、物料管制要求1、物料要求：1)PCB存储周期大于3个月，需使用120℃，2H～4H烘烤。
2)BGA、IC管脚封装材料易受潮，容易发生回流焊接品质异常，需提前进行烘烤。
3)检查湿度卡：显示值应少于20%（蓝色）,如> 30%(红色），表示IC已吸湿气。
2、辅料要求：常用普通的63/37的Sn--Pb锡膏。
锡膏须在温度2℃～8℃冰箱中保存，使用前应确保回温时间4～8小时，原则上不超过48小时。
三、SMT工艺技术的特点1、SMT ,全称Surface Mounting Technology，中文为表面贴装技术。
就是在PCB 上直接装配SMD的零件，优点是其有极高的布线密度,并且缩短连接线路，提高电气性能。
其简易生产流程为上板→印刷→贴片→回流焊→AOI检测→收板2、SMT贴装流程分单面和双面、混装工艺1）单面贴装工艺流程如下图所示2）双面贴装工艺流程如下图所示3）单面混装工艺流程如下图所示四、SMT生产实用工艺简介1、印刷锡膏将焊膏均匀印刷到PCB的焊盘上，为元器件的焊接做准备，以保证贴片元器件与PCB相对应的焊盘再回流焊接时，达到良好的电器连接，所用设备为印刷机，位于SMT生产线的最前端。
pcba 生产流程
pcba 生产流程PCBA（Printed Circuit Board Assembly）生产流程包括以下步骤：1. 前期准备：客户需求分析：明确客户的需求，包括电路板的规格、功能、数量等。
设计文件准备：根据客户要求，准备相应的电路图（原理图）、PCB 设计文件（如Gerber文件）和BOM（物料清单）。
2. PCB制造：PCB板材准备：选择合适的基材，如FR4、CEM-1等，并根据设计文件进行裁剪。
图形转移：通过光刻或喷墨等方式将设计好的电路图形转移到PCB 板材上。
蚀刻：去除不需要的铜层，形成电路图形的导电部分。
阻焊层制作：在PCB上涂覆阻焊剂，保护电路不受外界环境的影响。
丝印标记：在PCB上印制元件标识、极性标记等，方便后续组装和维修。
3. 元件采购与检验：元件采购：根据BOM清单采购所需的电子元件，如电阻、电容、集成电路等。
元件检验：对采购的元件进行外观、电气性能等方面的检验，确保元件质量合格。
4. PCBA组装：SMT贴片：通过SMT（表面贴装技术）将小型元件贴装到PCB上。
SMT贴片具有高精度、高效率的特点。
DIP插件：对于无法通过SMT贴装的元件，采用DIP（双列直插式封装）插件方式进行手工或机器插装。
焊接：通过回流焊或波峰焊等焊接方式将元件与PCB牢固连接。
清洗：去除焊接过程中产生的助焊剂和氧化物残留，保证产品质量。
5. 测试与检验：ICT测试：通过在线测试仪（ICT）对PCBA进行电气性能测试，检查电路连接是否正确。
功能测试：模拟实际工作环境，对PCBA进行功能验证，确保其符合设计要求。
外观检验：检查PCBA的外观质量，如焊接点是否饱满、元件是否安装正确等。
可靠性测试：对PCBA进行老化、温度循环等可靠性测试，评估其在恶劣环境下的性能表现。
6. 包装与出货：包装：将合格的PCBA按照客户要求进行包装，以防止在运输和存储过程中受到损坏。
出货：按照客户要求的时间和地点进行出货，并提供相应的出货文件和资料。
pcba制作工艺
pcba制作工艺随着现代制造业的快速发展，越来越多的企业开始关注电子生产制造领域。
在PCBA制造中，作为整个电路板生产的关键环节，制作工艺具有重要的意义。
下面将详细介绍PCBA制作的工艺步骤。
1.电路设计电路设计是整个PCBA制作过程的首要步骤，它包括选择器件、确定原理图、布局、设计理念等，进而建立电路原理图、PCB布局图；2.电路板制版电路板制版是把电路原理图、PCB布局图等输入到电路板制版软件中，并进行排版、布线等操作，然后将制版数据通过打样或者刻版的方式转化为实际电路板；3.钻孔钻孔主要目的是在电路板上机械加工小孔，用于引线、焊接元件等，必须保证钻孔的精度和深度，否则会影响后续操作；4.涂覆涂覆是PCBA制作中的关键步骤，主要目的是保护线路、防止短路、防护电路板。
电路板的大部分区域使用光固化绿色防焊油，可以起到良好的保护作用；5.丝印在涂覆完毕后，需要在电路板上丝印，一般用白色的墨水印制，以增强美观性，并起到标识作用；6.焊接元件完成丝印之后，就可以用PCBA设备在电路板上焊接元件，这些元件有些可以通过设备快速焊接，而有些则需要手工焊接，需要时间和技能；7.测试经过焊接之后，需要进行测试，确保电路板的连通性、元件是否正常工作，以及是否满足预期要求，通常分为A班、B班两个环节；8.终检终检是进行PCBA制作的最后步骤，通过严格的质量控制和检测，确保产品质量合格，在发货前，还会经过环境测试、外观检验、功能测试等步骤。
总而言之，PCBA制作工艺需要通过电路设计、电路板制版、钻孔、涂覆、丝印、焊接元件、测试、终检等步骤来实现，只有在严格的控制质量的前提下，才能保证产品顺利推向市场，同时也能获得更多的客户信任和支持。
pcba生产加工流程
pcba生产加工流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!PCBA 生产加工流程主要包括以下几个步骤：1. PCB 设计：根据产品需求，设计出符合要求的 PCB 电路板。
PCBA工艺流程图
消除溶剂逸失的条件(如降低室温、减少吹风等） 降低金属含量的百分比 降低锡膏粒度
坍塌
原因与“連錫”相似
提高锡膏中金属成份比例 增加锡膏的粘度 加强印膏的精准度 调整印膏的各种施工参数
SMT段工藝流程
Reflow
預熱(Pre-heat)
使PCB和元器件预热 ,达到平衡,同时除去 焊膏中的水份和溶剂 ,以防焊膏发生塌落 和焊料飞溅
确保印刷精度,保持PCB表面干 淨,降低預熱區升溫斜率.
回焊時零件兩端受力不均勻或 者急熱過程中兩端溫差造成的, 多發生在小型的CHIP零件上.
PCB PAD DESIGN﹑STENCIL DESIGN﹑延長恆溫時間
錫球
預熱區升溫斜率過快(溶劑汽化 時,錫膏飛濺)
降低升溫斜率
燈芯
零件腳的溫度与PCB PAD的溫度 不一致而造成的
6
SMT段工藝流程
Stencil
鋼板的主要功能是幫助錫膏沉積到PCB的Pad上,目的是將准確數量的錫膏轉 移到PCB上准確的位置
鋼板制造技朮
Stencil的梯形开口
激光切割模板和 电铸成行模板
PCB
Stencil
化学蚀刻模板
PCB
Stencil的刀锋形开口 Stencil
SMT段工藝流程
錫膏印刷常見不良
PREHEAT 150 ° C
SOAK 200 ° C HOT EXHAUST GAS
REFLOW 250 ° C
COOLING 100 ° C
X
X
X
COOL INLET GAS
X
SMT段工藝流程
Reflow常見焊接不良
不良 原因分析 對策 圖片
短路 立碑
PCBA加工工艺流程
PCBA加工工艺流程
1、单面表面组装工艺：焊膏印刷—贴片—回流焊接
2、双面表面组装工艺：A面印刷焊膏—贴片—回流焊接—翻板—B面印刷焊锡膏—贴片—回流焊接
3、单面混装（SMD和THC在同一面）：焊膏印刷—贴片—回流焊接—手工插件（THC）—波峰焊接
4、单面混装（SMD和THC分别在PCB的两面）：B面印刷红胶—贴片—红胶固化—翻板—A面插件
——B面波峰焊
5、双面混装置（THC在A面，A、B两面都有SMD）：A面印刷焊膏—贴片—回流焊接—翻板—B面
印刷红胶—贴片—红胶固化—翻板—A面插件—B面波峰焊
6、双面混装（A、B两面都有SMD和THC）：A面印刷焊膏—贴片—回流焊接—翻板—B面印刷红胶
—贴片—红胶固化—翻板—A面插件—B面波峰焊—B面插件后附
PCB工艺
1、PCB外形尺寸需要满足下述要求：
2、PCB四角必须倒圆角半径R=2mm，有整机结构要求的，可以倒圆角R〉２mm
３、尺寸小于５０mmX 50mm的ＰＣＢ应进行拼板。
PCBA工艺流程图[PPT课件]
![PCBA工艺流程图[PPT课件]](https://img.taocdn.com/s3/m/f713d033a6c30c2259019e46.png)
PREHEAT 150 ° C
SOAK 200 ° C HOT EXHAUST GAS
REFLOW 250 ° C
COOLING 100 ° C
X
X
X
COOL INLET GAS
X
Internal usage only
3.SMT段工藝流程---Reflow常見焊接不良
不良 原因分析 對策 圖片
短路 立碑
增粘劑
溶劑 附加劑
在常温下，焊膏可将电子元器件初粘在既定 位置，当被加热到一定温度时（通常183℃）随着溶剂和 部分添加剂的挥发，合金粉的熔化，使被焊元器件和焊盘 连在一起，冷却形成永久连接的焊点。
8
Internal usage only
3.SMT段工藝流程---Stencil
鋼板的主要功能是幫助錫膏沉積到PCB的Pad上,目的是將准確數量的錫膏轉 移到PCB上准確的位置
成分
焊料合金粉末 主要材料
作用
Sn/Pb/Ag/Cu 松香,甘油硬脂酸脂,盐酸,联氨,三乙 醇酸 松香，松香脂，聚丁烯 丙三醇，乙二醇 石腊（腊乳化液） 软膏基剂
SMD与电路的连接 去除pad與零件焊接部位氧化物質 净化金属表面，与SMD保 持粘性 防止過早凝固 防离散，塌边等焊接不良
活化劑
助 焊 劑
增加锡膏的粘度
加强印膏的精准度
调整印膏的各种施工参数
錫膏量不足
可能是网布的丝径太粗,板膜太薄等 原因
增加印膏厚度,如改变网布或板膜等 调整锡膏印刷的参数
粘著力不夠
环境温度高风速大,造成锡膏中溶剂 逸失太多,以及锡粉粒度太大的问题
消除溶剂逸失的条件(如降低室温、减少吹风等） 降低金属含量的百分比 降低锡膏粒度
pcba的生产工艺
pcba的生产工艺PCBA是Printed Circuit Board Assembly的缩写，意为印刷电路板组装。
它是电子产品生产的关键环节之一，涉及到电子元器件的安装、焊接、测试等工艺步骤。
以下将详细介绍PCBA 的生产工艺。
首先是元器件采购。
在PCBA生产过程中，元器件采购是一个非常重要的环节。
一般来说，厂家会根据产品的需求，向供应商采购所需的元器件。
在采购过程中，需要关注元器件的质量、价格、型号等因素，并确保元器件的供应是稳定的。
接下来是元器件上样。
元器件上样是将采购回来的元器件按照产品的要求，进行分类、编号，并进行标签处理。
这样可以方便后续的组装工作，并减少误操作的概率。
然后是SMT贴片工艺。
SMT是表面贴装技术的缩写，指的是将带有元器件的贴片组装到印刷电路板上。
在SMT工艺中，首先需要将焊膏涂在印刷电路板上，然后利用贴片机将元器件精准地贴在焊膏上。
最后通过回流焊炉对元器件和焊膏进行加热，使它们形成牢固的连接。
接下来是DIP插件工艺。
DIP是Dual In-line Package的缩写，指的是把插针式元器件插于印刷电路板的工艺。
在DIP插件工艺中，首先需要在印刷电路板上设置插孔，然后将插针式元器件插入插孔。
最后通过波峰焊接工艺，使插针和插孔之间形成可靠的连接。
再接下来是测试工艺。
在PCBA生产过程中，测试是一个非常重要的环节。
通过各种测试设备对组装好的印刷电路板进行功能测试、可靠性测试等，以确保产品的质量和性能符合要求。
最后是包装工艺。
在PCBA生产完毕后，需要将成品进行包装，以便运输和销售。
常见的包装形式包括抗静电袋、纸盒、胶带等，有助于保护产品免受损坏。
总结来说，PCBA的生产工艺包括元器件采购、元器件上样、SMT贴片工艺、DIP插件工艺、测试工艺和包装工艺等多个环节。
每个环节都有严格的要求和流程，以确保产品的质量和性能。
同时，还需要高效的生产设备和技术团队的支持，以提高生产效率和降低生产成本。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
pcba工艺流程
PCBA工艺流程是指电路板组装的过程，包括贴片、焊接、测试、检查和包装等多个步骤。
下面是相关参考内容。
1. 材料准备：首先需要准备好所需的材料，包括电路板、元器件、焊膏和连接线等。
确保所有材料的质量和数量都符合要求。
2. 前期准备：在开始组装之前，需要进行一些前期准备工作。
如清洁工作区域、准备焊接设备、检查电路板的完整性和贴片位置等。
3. 贴片：将元器件贴片到电路板上。
首先，在电路板上涂上焊膏，然后使用贴片机将元器件精确地放置在焊膏上。
贴片应该按照特定的顺序进行，以确保元器件之间的间距和位置都达到要求。
4. 回焊：将贴片好的电路板送入回焊炉中，通过高温使焊膏熔化，从而实现元器件与电路板的焊接。
回焊的过程需要控制好温度和时间，以确保焊接的质量。
5. 测试：在回焊完成后，需要对电路板进行测试，以确保焊接的质量和电路的功能都符合要求。
测试可以包括外观检查、连通性测试、电参数测试等。
6. 修复和检查：如果在测试过程中发现问题，需要进行修复和检查。
修复可以包括重新焊接或更换不良的元器件。
检查是为了确保修复后的电路板没有其他问题。
7. 包装：在确定电路板质量合格后，需要将其进行包装，以便运输和存储。
包装应遵循相应的标准和规定，以防止电路板在运输过程中受到损坏。
以上是PCBA工艺流程的基本步骤。
在实际操作中，可能还需要根据具体的产品和需求进行一些定制化的操作。
此外，还需要注意一些常见问题和解决方法，如焊接温度过高导致的元器件损坏、贴片机精度不足导致的位置偏移等。
通过对工艺流程的不断优化和改进，可以提高PCBA工艺的效率和质量。
