湿式溢流型棒磨机操作规程

湿式溢流型棒磨机操作规程Φ3.4×5.8m日期：2014日年6月9一、工作原理及主要结构本机为湿式溢流型棒磨机。

物料通过溜管给料，由进料中空轴内进料衬套给入筒体内部，主电动机经棒销联轴器、主减速器、气动离合器、大、小齿轮装置带动装有介质棒的筒体旋转，物料受到介质的撞击以及介质之间、介质与简体衬板之间的研磨，达到合格粒度的物料，经排料中空轴内出料衬套排出，完成研磨过程，研磨后的物料经出料装置筛分，合格的产品(水煤浆)由出浆口进入下一道工序，粗颗粒由出渣口排出。

主要结构大致可分为十五部分：1.管式给料部；2.主轴承部；3.液压顶起装置；4.高低压泵站；5.回转部；6.慢速驱动装置；7.传动部；8.喷雾润滑装置；9.中间轴部；10.出料筛部；11.联轴部；12.气动离合器；13.同步电机；14.电控系统；15.气路系统。

二、主要技术参数参见附表1.1三、开车前准备：1.检查磨机各部静态位置有无变动，地脚螺栓是否松动：①主轴承及小齿轮轴承座位置有无变动，地脚螺栓是否松动。

②各部连接、螺栓有无松动折断和缺少。

2.检查慢速传动部：①齿形联轴器是否松开锁住。

②减速箱内油位是否正常。

3.确认润滑油站已投运，阀门确认到位。

4.检查冷却水供水是否畅通可调。

5.检查气动离合器气路系统：①有无泄漏。

②各压力表是否正常（压力达到0.8—1.2Mpa）。

③电磁阀工作是否正确可靠。

6.检查喷射润滑系统：①喷射润滑气缸内压缩空气压力≥0.6Mpa②使用润滑油牌号是否正确，油位正常（油箱的50%以上）。

③打开气路系统中气液分离器排水阀除积水。

④气路系统中各连接处有无泄漏。

7.检查电源、电压值是否在规定范围内，电仪连锁信号显示正确。

8.检查进料口处是否损坏。

9.检查环境有无障碍、隐患是否已排除。

四、盘车：1.确认润滑油系统，气路系统能正常运行；供水、供电正常；报警显示控制完好；棒磨机内物料松散不结；联系讯号准确畅通，并通知调度；周围环境整洁；护栏、护罩等安全设施齐全；磨机具备开车条件。

棒磨机结构及工作原理

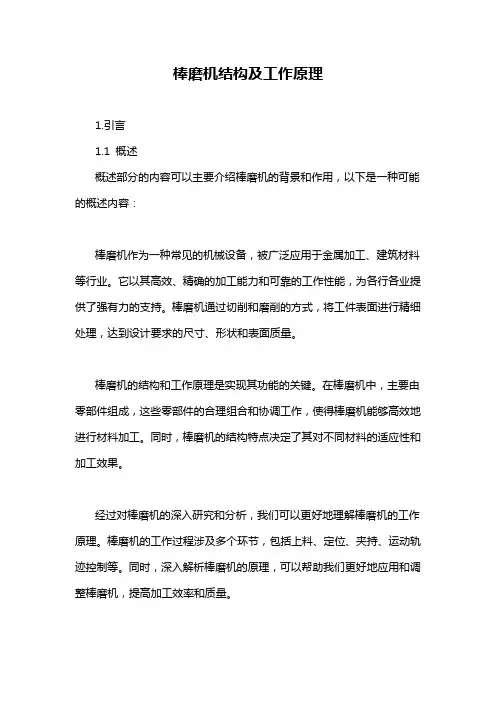

棒磨机结构及工作原理1.引言1.1 概述概述部分的内容可以主要介绍棒磨机的背景和作用，以下是一种可能的概述内容：棒磨机作为一种常见的机械设备，被广泛应用于金属加工、建筑材料等行业。

它以其高效、精确的加工能力和可靠的工作性能，为各行各业提供了强有力的支持。

棒磨机通过切削和磨削的方式，将工件表面进行精细处理，达到设计要求的尺寸、形状和表面质量。

棒磨机的结构和工作原理是实现其功能的关键。

在棒磨机中，主要由零部件组成，这些零部件的合理组合和协调工作，使得棒磨机能够高效地进行材料加工。

同时，棒磨机的结构特点决定了其对不同材料的适应性和加工效果。

经过对棒磨机的深入研究和分析，我们可以更好地理解棒磨机的工作原理。

棒磨机的工作过程涉及多个环节，包括上料、定位、夹持、运动轨迹控制等。

同时，深入解析棒磨机的原理，可以帮助我们更好地应用和调整棒磨机，提高加工效率和质量。

本文将全面介绍棒磨机的结构和工作原理，旨在帮助读者深入了解和掌握棒磨机的核心技术。

通过对棒磨机的研究和应用前景展望，我们可以更好地认识到棒磨机在工业生产和材料加工中的重要性，以及其广阔的发展前景。

1.2文章结构文章结构是指文章的组织和安排方式，它直接关系到文章的逻辑性和可读性。

本文主要围绕“棒磨机结构及工作原理”展开讨论，下面将介绍文章的结构。

本文分为引言、正文和结论三个部分。

1. 引言部分引言部分主要包括概述、文章结构和目的三个方面。

1.1 概述在这一部分，我们将简要介绍棒磨机的背景和意义，可以从棒磨机在工业生产中的重要性、应用领域、发展现状等方面入手。

概述要简明扼要，引起读者的兴趣，同时也要为后续内容的展开做好铺垫。

1.2 文章结构本文将按照以下结构进行展开讨论。

在这一部分，可以列出文章的目录，并对各个部分的内容进行简要介绍。

这样读者可以清晰地知道文章的组织结构，有助于他们更好地理解和阅读文章的内容。

1.3 目的在这一部分，可以说明撰写本文的目的。

棒磨机操作规程(最新版)

棒磨机操作规程(最新版)The safety operation procedure is a very detailed operation description of the work content in the form of work flow, and each action is described in words.( 安全管理 )单位：______________________姓名：______________________日期：______________________编号：AQ-SN-0953棒磨机操作规程(最新版)Φ3.2×4.8m湿式溢流型棒磨机一）.技术性能参数筒体内径：Φ3200mm筒体工作长度：4800mm筒体有效容积：34m2最大装载量：钢棒：60t（推荐装棒量38t）入料粒度：≤20mm筒体工作转速：15.5m/min主电机型号：Y500-8主电机功率：710kW主电机转速：738r/min主电机电压：6000V主减速机型号：JDX630速比：108/20许用功率：1080KW慢速驱动装置：型号：Y180L-6（IP44）电机参数：380V、15KW、970r/min速比：i=100筒体转速：0.2r/min气动离合器型号QL1000-300×1工作压力0.4～0.8MPa二）：主要结构及工作原理1、工作原理本机为湿式溢流型棒磨机，物料通过溜管给料，由进料中空轴内进料衬套给入筒体内部。

主电机经棒销联轴器、主减速器、弹性柱销联转器、大小齿轮装置带动装有介质棒的筒体旋转。

物料受到介质的撞击以及介质之间，介质与筒体衬板之间的研磨达到合格粒度的物料。

经排料中空轴内出料衬套排出，完成研磨过程。

研磨后的物料，经出料装置筛分，合格的产品（水煤浆）由出浆口进入下一道工序,粗颗粒由出渣口排出。

2、结构组成本机由溜管、主轴承部筒体部、大小齿轮装置、主电机、主减速器、慢速驱动装置、顶起装置、出料装置、润滑系统，电控等部分组成。

棒磨机_湿式棒磨机_棒磨机工作原理_棒磨机钢棒-荥矿机械

棒磨机_湿式棒磨机_棒磨机工作原理_棒磨机钢棒-荥矿机械棒磨机简介棒磨机是由筒体内所装载研磨体为钢棒而得名的，棒磨机一般是采用湿式溢流型，可作为一级开路磨矿使用，广泛用棒磨机在人工石砂、选矿厂、化工厂电力部门的一级磨矿。

棒磨机分类棒磨机有干式和湿式两种形式可供选择，用户可根据自己的实际情况加以选择。

对加工石英砂、白云石、独居石等产品，磨机后可配用磁选机除铁。

棒磨机的三大用途1)钨锡矿和其他稀有金属矿的重选或磁选厂，为了防止过粉碎引起的危害，常采用棒磨；2)当用二段磨矿流程时，如果第一段是从20～6毫米磨到3～1毫米，采用棒磨作第一段磨矿设备时，生产能力较大，效率也较高。

因为一定重量的棒荷比同重量球荷的表面积小得多，所以作第二段细磨时，棒磨比球磨的生产率和效率都低；3)在某些情况下可以代替短头圆锥碎矿机作细碎。

当处理较软的或不太硬的矿石(尤其是粘性大的矿石)，用棒磨将19—25毫米(甚至32毫米)的矿石磨到6—10目时，比用短头圆锥碎矿机与筛于成闭路时的配置简单，成本也较低，并且可以使碎旷车间的除尘简化。

对于硬矿石，用短头圆锥碎矿机与筛子成闭路的办法可能较经济。

在设计中究竞选用球磨还是选用棒磨，必须根据具体情况制订方案加以比较才能确定。

棒磨机内部结构格子滚筒在排矿端的带有中空轴颈的端盖内，装有轴承内套和排矿格子。

排矿格子由中心衬板、格子衬板和簸箕形衬板等组成。

在端盖的内壁上铸有八根放射状的筋条，将端盖分成八个扇形室，在每个扇形室内安装簸箕形衬板，并用螺钉固定在端盖上，然后将格子板安装在由簸箕衬板所形成的每个扇形室上。

格子衬板有两种结构形式：一种是由两块合成一组，由楔铁压紧，楔铁则用螺钉穿过筋条固紧在端盖上，中心部分用中心衬板止口托住，以免它们倾斜和脱落；另一种是把两块合成一块，直接用螺钉固定。

中心衬板是星形的，它由两块组成，用螺钉固定在筋条上。

格子衬板上的孔是倾斜排列的，孔的宽度向排矿端逐渐扩大，可以防止矿浆倒流和粗粒堵塞。

棒磨机都有哪些部分组成棒磨机的安装(要求)标准-荥矿机械

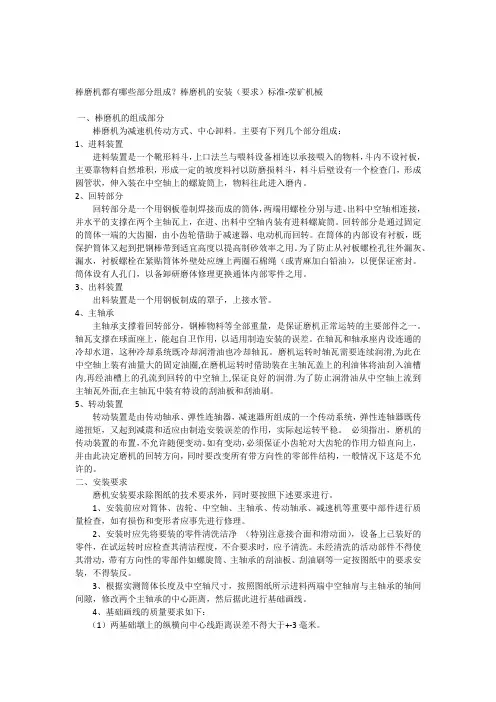

棒磨机都有哪些部分组成？棒磨机的安装（要求）标准-荥矿机械一、棒磨机的组成部分棒磨机为减速机传动方式、中心卸料。

主要有下列几个部分组成：1、进料装置进料装置是一个靴形料斗，上口法兰与喂料设备相连以承接喂入的物料，斗内不设衬板，主要靠物料自然堆积，形成一定的坡度料衬以防磨损料斗，料斗后壁设有一个检查门，形成圆管状，伸入装在中空轴上的螺旋筒上，物料往此进入磨内。

2、回转部分回转部分是一个用钢板卷制焊接而成的筒体，两端用螺栓分别与进、出料中空轴相连接，并水平的支撑在两个主轴瓦上，在进、出料中空轴内装有进料螺旋筒。

回转部分是通过固定的筒体一端的大齿圈，由小齿轮借助于减速器、电动机而回转。

在筒体的内部设有衬板，既保护筒体又起到把钢棒带到适宜高度以提高制砂效率之用。

为了防止从衬板螺栓孔往外漏灰、漏水，衬板螺栓在紧贴筒体外壁处应缠上两圈石棉绳（或青麻加白铅油），以便保证密封。

筒体设有人孔门，以备卸研磨体修理更换通体内部零件之用。

3、出料装置出料装置是一个用钢板制成的罩子，上接水管。

4、主轴承主轴承支撑着回转部分，钢棒物料等全部重量，是保证磨机正常运转的主要部件之一。

轴瓦支撑在球面座上，能起自卫作用，以适用制造安装的误差。

在轴瓦和轴承座内设连通的冷却水道，这种冷却系统既冷却润滑油也冷却轴瓦。

磨机运转时轴瓦需要连续润滑,为此在中空轴上装有油量大的固定油圈,在磨机运转时借助装在主轴瓦盖上的利油体将油刮入油槽内,再经油槽上的孔流到回转的中空轴上,保证良好的润滑.为了防止润滑油从中空轴上流到主轴瓦外面,在主轴瓦中装有特设的刮油板和刮油刷。

5、转动装置转动装置是由传动轴承、弹性连轴器，减速器所组成的一个传动系统，弹性连轴器既传递扭矩，又起到减震和适应由制造安装误差的作用，实际起运转平稳。

必须指出，磨机的传动装置的布置，不允许随便变动。

如有变动，必须保证小齿轮对大齿轮的作用力铅直向上，并由此决定磨机的回转方向，同时要改变所有带方向性的零部件结构，一般情况下这是不允许的。

棒磨式制砂机工作原理

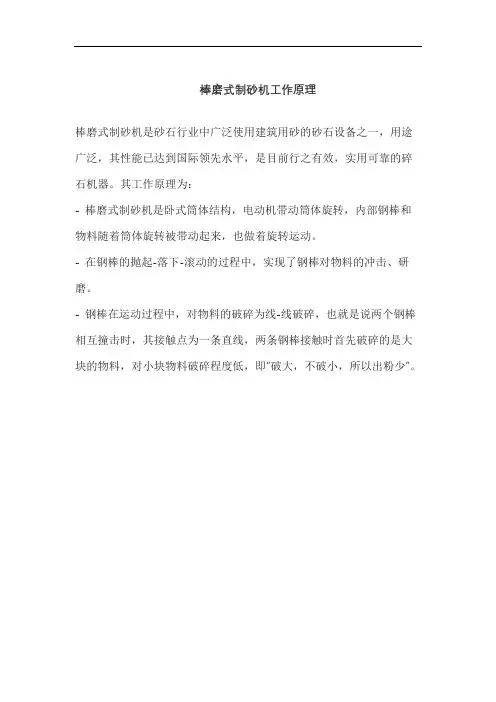

棒磨式制砂机工作原理
