主机及密封油系统油循环方案
汽轮机油循环方案
汽轮机油循环方案(总14页)
1）油净化管道循环
2）主机油循环
3）顶轴油系统循环
4）密封油循环
5）小机油管道循环
第一：油净化管道循环
油净化管道循环分三个阶段:
1）第一阶段：转大小机润滑油泵油净化冲洗管道
2）第二阶段：油箱清理
3）第三阶段：大、小机自身循环
第二：主机油循环
主机油循环分四个阶段：
1)第一阶段：短路冷油器进轴承箱管道冲洗（见主机油循环图）
3.4材料设备准备
工器具准备
名称
规格
单位
数量
备注
大流量装置
台
1
自备
板式滤油机
台
4
自备
压力表
2.5MPa
块
4
自备
温度计
0-100℃
支
4
自备
充电手电
把
10
自备
面粉
Kg
100
自备
塑料布
Kg
100
自备
4作业程序及作业方法
4.1作业流程及主要方案确定
见下图
4.2作业方法
本次油循环方案是按照各个系统分步循环而制定的，分为六个系统。
2)第二阶段：恢复冷油器管道进轴承箱冲洗（见主机油循环图）
3)第三阶段：拆除大流量，泵冲洗
4)第四阶段：全系统冲洗
第三：顶轴油系统循环
300MW火电机组润滑油系统油循环效率的优化
必须要例行检查管 口是否封堵完好 。 若 出现封堵管盖破损 现象 ， 应仔 细 检查管 内是否落人杂物并查 明原 因。 ７ ． 所有焊 口要求全氩弧焊接 。油管
滑油 、 给发 电机 密封油 系统供油 、顶轴油 系统和盘车装置供油 以及为操
１ ． 主油箱 内部经过清理检查 ，油箱内部脱落的防锈漆 已补漆完成 ， 且分项验收合格 。 ２ ． 油箱事故排 油管道 ， 主油箱与 Ａ排外储存油箱问转
移油管道 ， 油箱上部排烟管道等安装完毕 ， 具备投用条件。３ 启 动油泵 ，
发 电机密封油系统 向发电机密封瓦提供压力 、 温度 、 流量符合要求 的密封油 ， 以实 现对发 电机 内额定压力下 的氢气密封 ， 并提供相应 的控 制和报警信号触点 ， 保证发 电机 的安全运行 。 密封油系统分为两个独立 但又互相联系的油路 ， 其 中空侧油路为开式循环 ， 氢侧油路为闭式循环 。 本 系统 主要 由四个装置组成 ：密封油集装装置（ 包括油封箱 、冷油器 、 交 、直流 密封 油泵 、过滤器等） 、平衡 阀压差 阀装置 、排烟机装置和油
纵机械脱扣装置供油 ， 给调节油 系统供油 。 油 系统的清 洁度直接影 响着
汽轮机组 的安全运行 。
（ 一 ） 润滑 油 系统
事故油泵 ， 辅 助油泵 ，顶轴油泵 ， 油箱上 的排烟风机等 已安装完毕 ， 且
排烟风机单机试运完毕 ，具备投用条件。４ ． 套装油系统管道安装完毕 ，
管路走 向、 连接 正确 ， 支吊架 齐全 ，各温度 、 压力测点安装完毕 ， 且验 收合格 。５ ． 准备好灌注油及油循 环所需 的『 临时设施 （ 大流量装置 （ 含加 热器 和大流量泵 ） 、临时油净化装置 、各类临时短接用油管路 、短接用
密封油系统
五、密封油系统启动操作及注意事项
1、启动前准备： 1）、联锁、保护均校验正常 ； 2）、汽机本体的油循环应结束，油质合格 ； 3）、主机交流润滑油泵、氢密封油泵已启动 ，主 机润滑油系统运行正常。 4）、确认主、备差压控制阀，气 差压在0.084±0.01MPA。 5）、开冷水运行，系统各阀门按规定执行（检查 卡）
电机转速1500 r/min 电机电流115.4 A 绝缘等级B
3、氢侧交流密封油泵 规范
制 造 厂天津市顶佳工业泵制造厂 型 号3Gr4244 形 式螺杆泵 轴 功 率4.9 KW 流 量10.5 m3/h 转 速2900 r/min 出口压力1.0 MPa 汽蚀余量4.5 m 电机制造厂沈阳市黎明电机厂 电机型号YB132S1-2 电机转速2900 r/min 电机电压380 V 额定电流11.2 A 电机功率5.5 KW 绝缘等级F
形 式：螺杆泵轴 流量40 m3/h 出口压力1.0 MPa 电机型号YB180L-4 电机电压380 V 电机功率22 KW
2、空测直流密封油泵规范
制 造 厂 天津市顶佳工业泵制造厂 型 号3Gr852 轴 功 率18 KW 流 量40 m3/h 汽蚀余量4.5 m 电机制造厂 中国包头电机厂 电机型号Z2-72 电机电压220 V 电机功率22 KW 形 式螺杆泵 转 速1450 r/min 出口压力1.0 MPa
六、密封油系统正常运行监视
1、各密封油泵组的监视； 2、密封油温度监视； 3、各备用油源正常； 4、监视油位、差压正常；
七、密封油温度调节
1、氢侧油温控制 1） 下列条件任意满足氢侧密封油温度控制强制手动: 氢侧 密封油冷油器出口温度信号故障、氢侧密封油冷油器出口温 度与设定值偏差超过±15℃，氢侧密封油冷油器出口温度信 号变化速度超过±1℃/S。 2）根据氢侧密封油冷油器出口温度设定值（50℃）与氢侧 密封油冷油器出口实际温度的偏差调节输出控制氢侧密封油 冷油器冷却水调节阀开度。 3）氢侧密封油冷油器冷却水调节阀控制自动投入方法： 在“画面”选中标签3PCB41AA030 (描述：氢侧密封油冷 却器温度调阀) 操作面板，检查无 “强制手动信号”，SP值 =50℃；在操作键盘按“AUTO”，自动即可投入。
主机润滑油质对汽轮机运行的影响及油系统安装油循环工艺的要求
主机润滑油质对汽轮机运行的影响及油系统安装油循环工艺的要求中图分类号：tk26文献标识码： a 文章编号：一、汽轮机润滑油系统主要包括主机润滑油系统、发电机密封油系统、顶轴油系统。
汽轮机润滑油系统作为电厂系统中的一个重要组成部分，主要起润滑、冷却和密封作用。
汽轮机油清洁度的好坏直接影响机组运行的可靠性和稳定性。
为了维护汽轮发电机组的正常运行，特别是新安装投产运行中的发电机组，在安装阶段，油循环阶段及为重要，必要在启动前对油系统进行循环冲洗已提高油质的清洁度。
只有采用科学的施工工艺、质量标准、不断创新、加强施工中的监督验收，才能确保整套系统的万无一失。
二、油质对汽轮机运行的影响现代高速旋转的汽轮机组为了减少转子与轴承摩擦全部使用透平油进行强迫润滑，使透平油在轴颈和轴承表面内的楔形油楔中形成一个可以支撑转子的油膜，使其在高速旋转下进行液体摩擦。
如果油中含有机械杂质，会使油膜遭到破坏，造成转子轴颈的划伤，轴瓦损坏，机组无法正常起停等一系列重大事故的发生。
三、那么油中的机械杂质是如何使高速旋转的转子划伤，瓦温升高，甚至造成烧瓦事故呢？现做如下探讨：1、汽轮机、发电机转子在运行中由于乌金和轴颈被硬颗粒拉毛划伤以后，轴颈表面呈凹凸不平的状态，凸出部分越大，轴颈的划痕越深，而凹下部分会存油流，不能正常流动形成涡流，虽然涡流很小，但它吸收产生的热量，使局部瓦温升高。
2、摩擦使乌金温度升高以后，乌金也容易变软，因此也就越容易被划，继续摩擦会使表面越来越粗糙，温度也越来越高，这种恶性循环会导致瓦温持续升高。
3、更为严重的是有些机械杂质将轴瓦的楔形油槽堵死，形成断油，轴瓦温度升高，乌金烧毁等。
4、对水氢氢冷发电机组来说，油质的好坏直接威胁密封瓦与轴颈的密封，轴颈一但磨损较大，发电机内部的氢气也就无法密封，造成大量氢气外溢，事必要造成更大的设备及人身伤亡事故。
四、油系统施工工艺的要求1、油系统在施工前，施工人员必须经过专业的技术培训，严格按照施工工艺指导书、施工图纸进行施工。
密封油系统运行及异常处理-
4.启动一台交流密封油泵，电流应不超过5.4 A～8.9A，逐渐开启过滤器供油门，维持出口 油压不超过0.9MPa，当浮子油箱有油位时，用密封油泵再循环门配合调节，维持过滤器前 油压0.65 MPa～0.7MPa，注意差压阀动作正常，维持密封油压高于机内气压0.056MPa左右 。
8、若扩大槽油位过高导致高液位报警，应立即退出浮子油箱运行，改用旁路排油， 此时应根据旁路上的液位指示器调节旁路开度并加强监视，以维持油位在液位信 号器1/2或2/3位置为准，防止扩大槽油位太高而导致氢侧排油管满油倒灌入发电 机内。
9、若扩大槽油位过低则应检查浮子油箱内浮球阀工作是否正常，必要时切除浮子 油箱，对浮球阀进行紧急处理，根据旁路上的液位指示器调节旁路开度并加强监 视，以维持油位在液位信号器1/2或2/3位置为准，防止回油管路“油封段”遭到 破坏而导致氢气大量外泄至空气抽出槽，造成发电机内氢压急剧下降。
密封油系统运行及异常处理
集控二值
1 密封油系统
运行
3 异常处理
2 注意事项、保护
密封油系统的启动
1.确认主机润滑油系统已投运正常，开启主机润滑油至真空油箱补油门，补油至液位观察 窗中线，注意浮球阀维持正常油位，扩大槽及管路无油时可开启润滑油至过滤器进口门前 手动门对系统管路充油，当有油进入浮子油箱时关闭润滑油至过滤器进口门前手动门。
阀进油管路的阀门适当关小，人为控制补油速度。
1. 真空油箱油位低
a) 原因： 1) 浮球阀动作失灵； 2) 真空油箱内浮球阀出口端的喷嘴被杂物堵塞； 3) 密封瓦间隙增大引起真空油箱油位低。

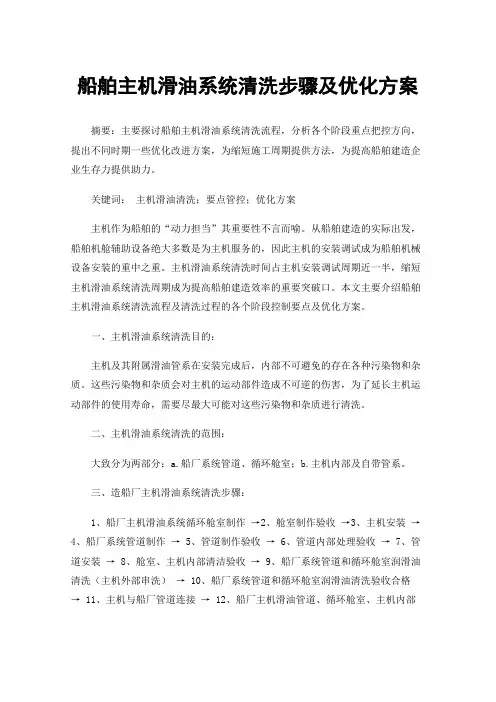

船舶主机滑油系统清洗步骤及优化方案
船舶主机滑油系统清洗步骤及优化方案摘要：主要探讨船舶主机滑油系统清洗流程，分析各个阶段重点把控方向，提出不同时期一些优化改进方案，为缩短施工周期提供方法，为提高船舶建造企业生存力提供助力。
关键词：主机滑油清洗；要点管控；优化方案主机作为船舶的“动力担当”其重要性不言而喻。
从船舶建造的实际出发，船舶机舱辅助设备绝大多数是为主机服务的，因此主机的安装调试成为船舶机械设备安装的重中之重。
主机滑油系统清洗时间占主机安装调试周期近一半，缩短主机滑油系统清洗周期成为提高船舶建造效率的重要突破口。
本文主要介绍船舶主机滑油系统清洗流程及清洗过程的各个阶段控制要点及优化方案。
一、主机滑油系统清洗目的：主机及其附属滑油管系在安装完成后，内部不可避免的存在各种污染物和杂质。
这些污染物和杂质会对主机的运动部件造成不可逆的伤害，为了延长主机运动部件的使用寿命，需要尽最大可能对这些污染物和杂质进行清洗。
二、主机滑油系统清洗的范围：大致分为两部分：a.船厂系统管道、循环舱室；b.主机内部及自带管系。
三、造船厂主机滑油系统清洗步骤：1、船厂主机滑油系统循环舱室制作→2、舱室制作验收→3、主机安装→4、船厂系统管道制作→5、管道制作验收→6、管道内部处理验收→7、管道安装→8、舱室、主机内部清洁验收→9、船厂系统管道和循环舱室润滑油清洗（主机外部串洗）→ 10、船厂系统管道和循环舱室润滑油清洗验收合格→ 11、主机与船厂管道连接→ 12、船厂主机滑油管道、循环舱室、主机内部及自带管系润滑油清洗（主机内部串洗）→ 13、清洗验收合格→ 14、主机调试、启动。
四、清洗过程中各阶段要点管控：a、第2步舱室制作的验收。
舱室作为滑油循环的储存容器全程参与了主机滑油系统，是整个滑油系统的重要组成部分。
舱室由钢板焊接而成，因此对钢板表面处理及焊接质量有严格要求。
要做到钢板表面光滑、没有麻点。
焊接要求不能有飞溅、气孔、夹渣、咬边、漏焊等缺陷。
b、第4步船厂系统管道制作。
发电机密封油系统讲解
2、浮子油箱
氢侧回油经扩大槽后进入浮子油箱，该油箱的 作用是使油中的氢气进一步分离。浮子油箱内 部装有自动控制油位的浮球阀，以使该油箱中 的油位保持在一定的范围之内。浮子油箱外部 装有手动旁路阀及液位视察窗，以便必要时人 工操作控制油位。
浮子油箱的浮球调节阀结构图
浮子油箱的工作原理
浮球阀（浮子阀）门的控制原理如上图示，油位逐 渐上升时，浮球阀逐渐开大直至全开；油位逐渐降 低时，浮球阀逐渐关小直至全关。当浮球阀卡涩时 ，易出现油位过高或过低甚至看不到的现象。油位 过高，说明浮球阀未有效地打开，有可能造成扩大 槽油位的异常升高；油位过低，说明浮球阀未有效 地关闭，有可能造成氢气大量外排，引起机内压力 的下降。出现上述情况，应当振打浮球阀，无效时 隔离浮球阀，暂时使用旁路阀进行调节，并通过玻 璃油位计观察油位。
运行事故规程里关于由于密封油系统故障 影响发电机正常运行的条文 1.发电机密封油中断，发电机大量漏氢着火 ，需要紧急停运发电机 2.发电机密封油系统油系统故障，无法维持 运行，需要紧急停运发电机 3. 发电机密封油系统漏油严重，补油无效， 无法维持运行，需要申请故障停运发电机
部颁25项反措里关于密封油的条文（原文摘要） 11.防止发电机损坏事故 11.2 防止定子绕组故障 11.2.5 防止密封油向发电机内泄漏，避免线圈和半导体漆受到油 的侵蚀、溶解而使绝缘强度和防晕性能降低。 11.2.6 严格控制密封油含水量在规程允许的范围内。 11.4防止氢冷发电机漏氢 11.5.1 大修后气密试验不合格的氢冷发电机严禁投入运行。 11.5.3应按时检测氢冷发电机油系统、主油箱内、封闭母线外套内 的氢气体积含量，超过1％时，应停机查漏消缺。当内冷水箱内的 氢气含量达到2％时报警，加强对电机的监视，若超过10%应立即 停机处理；或当内冷水系统中漏氢量大于0.3 Nm3/d时可在计划停 机时安排消缺；若漏氢量大于5Nm3/d时应立即停机处理。 11.5.4 密封油系统平衡阀、压差阀必须保证动作灵活、可靠，密 封瓦间隙必须调整合格。若发现发电机大轴密封瓦处轴颈有磨损 的沟槽，应及时处理。
汽轮机油循环方法
汽轮机润滑油、密封油系统油循环方案1.项目概况及工程量1.1.项目概况油系统是一种带有大量管道和润滑油的复杂的系统,即使是小的有害颗粒宜可能使大尺寸的轴承损坏，从而导致代价高昂的停机和检修。
油系统冲洗的主要任务是要清除可能对汽轮发电机任何有关部件发生损伤或者造成故障的任何颗粒。
油系统冲洗的任务是减少冲洗前不能用机械方法或让其自然地清除的各种污染物.汽轮机油的系统冲洗可大致分为：油净化管道冲洗及补充油系统、大机润滑油系统、密封油系统、顶轴油系统的正式管道及相应的设备冲洗。
本次冲洗经过润滑油冷油器，以便充分的利用大流量装置将冷油器死角冲洗干净。
密封油集装装置的设备和管道、信号管经过清扫和验收，不参加大流量的冲洗。
2.作业进度安排具体循环时间根据设备管道安装情况而定。
3.作业准备工作及条件3.1.作业人员配备及资格要求：3.1.1.作业人员配备计划序号人员类别单位数量备注1 管理人 22 钳工人 63 焊工人 6 持证上岗3.1.2.作业人员质量要求施工人员应熟悉油系统，清楚大流量及滤油机的使用方法，了解冲洗过程，能够正确对循环中的油管道维护、敲打、升温。
具有高度的责任心。
3.2.工器具配备计划3.2.1.压力表等测量工具应经校测合格后方可使用。
3.2.2.10T桁车具备配合使用条件3.2.3.大流量设备完好并已经就位，经接线调试后具备运行条件，加热及各压力仪表装置指示正常3.2.4.所有滤网应清洁无破损。
3.3.作业技术准备3.3.1.参加油冲洗的各个系统均已按照图纸安装完毕，并经验收签证。
与大流量连接的临时管已安装完.在向油系统充油之前,应擦净和检查所有浸油的表面.查明各临时冲洗接口是否正确.3.3.2.仔细检查油箱,足量润滑油经检验合格后注入主油箱,新透平油应具有全指标化验报告。
3.3.3.压力表、温度计、油位指示器及热工仪表能投入使用所有热工测点均未呈敞口状态3.3.4.事故放油管道安装完，两门之间加装临时管，作为大流量进口接点3.3.5.将贮油箱清扫干净,倒油时用。
油系统冲洗方案
油系统冲洗方案1概述本工程C标段包括小机润滑油系统、电泵润滑油工作油系统、控制油系统、密封油系统、大小机油净化系统及大流量油冲洗。
本工程D标段包括小机EH油系统冲洗。
2汽轮机液压控制油冲洗a.冲洗流程b.临时设施安装及要求1）制作一个不锈钢临时油箱（2.0m3; 2m×1m×1m）,并安装在控制油站附近。
油箱出口管应比滤油机入口管高100~200mm,油箱内部要彻底清扫干净。
2）准备好一台玻尔滤油机，型号为：FAM-70-B-2-A∕4000-060-DM-02-S-Z-1oc.系统安装及要求1）液压控制油站、再生装置、高压遮断模块、油动机、高低压蓄能器、滤油器检修安装完毕。
2）所有抗燃油管道安装完毕，并经检查连接正确，清洁度合格、焊口探伤合格。
3）冷油器冷却水管道安装完毕，并投入运行。
d.系统冲洗的准备1）将各汽阀油动机上的快速卸载阀的压力调整杆放松，以使其在最低的压力下动作, 并关闭各执行机构的截止阀。
2）拆掉EH油箱控制板上的滤油器，换上3μm精度的冲洗滤油器。
3）完全关闭EH系统去精密滤器组件管路上的隔离阀。
4）将危急遮断控制块上的电磁阀电路拆除，从块上拆去电磁阀，用冲洗板代替电磁阀。
5）拆去汽阀油动机上的滤油器，用10μm冲洗滤油器代替。
6）将汽阀油动机上的电液转换器电路拆去，并拆除电液转换器，用冲洗板来代替油动机块上的电液转换器。
7）将汽阀上的电磁阀电路拆去，并拆除电磁阀：用冲洗板来代替油动机块上的电磁阀，并拆去供油节流孔板。
e.冲洗工艺步骤1）将EH油桶尽量置于近油箱处。
清洗油桶顶部，去掉孔盖，从油桶里取油样进行化验分析，看EH油的特性是否满足要求。
2）将玻尔滤油机置于EH油桶旁，将滤油机插入EH油桶顶部的大口中，将出口软管插入EH 油桶的小开口中，启动滤油机专门清洗滤油机和软管，清洗时间至少15miι‰3）关闭滤油机，把EH油桶顶上小开口中的出口软管拆出。
从EH油箱透气装置和加油组件上拆出加油帽，把滤油机的出口软管插入加油帽口中。
密封油系统原理
1流程及运行方式本系统采用单流环式，密封油系统专用于向发电机密封瓦供油，且使油压高于发电机内氢压(气压)一定数量值。
以防止发电机内氢气沿转轴与密封瓦的间隙向外泄露，同时也防止油压过高而导致发电机内大量进油。
密封油系统中主要包括：正常运行回路、事故运行回路、紧急密封油回路（即第三密封油源）、真空装置、压力调节装置及开关表盘等。
这些回路和装置可以完成密封油系统的自动调节、信号输出和报警功能。
1.1正常运行回路：轴承润滑油管路→真空油箱→主密封油泵（或备用密封油泵）→压差阀→滤油器→发电机密封瓦→机内侧（以下称氢侧）→扩大槽→浮子油箱→→→→→→空侧排油（与发电机轴承润滑油排油混合，下同→→空气抽出槽→轴承润滑油排油→汽机主油箱1.2事故运行回路：轴承润滑油管路→事故密封油泵（直流泵）→压差阀→滤油器→发电机密封瓦→氢侧排油→扩大槽→浮子油箱→→→空气抽出槽→轴承润滑油排油→→空侧排油→汽机主油箱此运行方式下，由于密封油得不到净化处理，须对氢气纯度加强监视，定时排补氢，尽快回到正常方式。
1.3 轴承润滑油→压差阀→滤油器→发电机密封瓦→氢侧排油→扩大槽→浮→空侧排油→→子油箱→→→空气抽出槽→轴承润滑油排油→汽机主油箱此运行回路的作用是在主密封油泵和直流油泵都失去作用的情况下，轴承润滑油直接作为密封油源密封发电机内氢气。
此时发电机内的氢气压力必须降到0.05MPA～0.02MPA，机组负荷亦应相应下调。
此运行方式亦适用于机组油系统启动过程中充氢气前。
1.4补充运行方式真空油箱→主密封油泵（或备用密封油泵）→压差阀→滤油器→发电机密封瓦→氢侧排油→扩大槽→浮子油箱→→真空油箱→空侧排油机组启动准备阶段当发电机内充有氢气，而润滑油系统须应急停运时，可采用，但须保证密封油真空箱高真空，以利于循环畅通。
根据现有资料分析，应可使系统连续运行，同时须监视密封油真空油箱油位，若油位持续下降，仍排氢将密封油系统停运。
压缩机组油循环方案
目录1、概述 (2)2、编制依据 (2)3、油站技术参数 (2)4、油循环施工程序 (3)5、油循环流程图 (3)6、油系统设备及油管道的清洗 (3)7、油箱加油 (5)8、油循环步骤 (5)9、油循环合格后的工作 (7)10、安全技术措施 (7)11、质量保证措施 (8)12、劳动力计划 (8)13、主要机索具一览表 (9)14、主要施工用料一览表 (9)15、紧急预案 (9)附件：压缩机组润滑油系统流程图1、概述为了保证空分压缩机组正常运行,按设计要求及规范规定要对其润滑油系统的管路进行清洗和系统的油循环，特编制此施工方案。
本空分装置区内需要进行油循环的主要步骤如下：第一：空分压缩机组油站自身润滑油循环；第二：空分压缩机组油站及外部管道润滑油循环；第三：空分压缩机组油站及调节油管道循环；第四：空分压缩机组油站及进设备本体管道油循环。
2、编制依据2.1空分压缩机组润滑调节油站安装使用说明书2.2空分压缩机组管道润滑油系统图及设计技术要求2.3《工业管道施工及验收规范》GB50235-973、油站技术参数4、油循环施工程序5、油循环流程图空压机组润滑油系统流程图见附件一。
5.1 过滤网加设位置油站自身及不进轴承油循环时，在油箱口回油总管开始循环时加设200目临时滤网。
进轴承油循环时，在各设备口的进油点加设200目临时滤网，祥见润滑油系统流程图。
5.2 临时管线连接位置油站自身油循环时，用不锈钢管将进总油管、事故油进油口和回油总管短接，调节油出口用盲板堵死（详见润滑油系统流程图）。
不进设备本体油循环时，把各用油点的进出口用盲板堵死，并用橡胶软管将进出油管短接。
（祥见润滑油系统流程图）。
6、油系统设备及油管道的清洗油系统的清洗是一项极为重要的工作。
油质的好坏，油的干净程度，直接影响机器的正常运行。
油系统的清洗包括油箱的清洗，滤过油器、阀门的抽芯检查、清洗，油冷器的检查以及油管路的循环清洗。
并用白布检查酸洗后的管子。
二氧化碳压缩机油循环方案(终板)
8.3过滤网图示:
注:三级滤网四周应与不锈钢箱体密封严实，油液不可通过滤网边缘，保持油液一级一级的进行过滤。
6.1.2 焊接完毕的管段根据管内部清洁程度情况（如内壁有焊渣、药皮、飞溅等难以清洗的东西）进行再次喷沙处理。
6.1.3 油系统的管道，无论是随机带来或是现场配置的不锈钢管道，均应进行化学清洗处理；
6.1.4化学清洗工序：
并用蒸汽吹扫，压缩空气吹干，清洗完毕后用塑料布把管子两端包好。
6.1.5 油循环的管道化学清洗完毕后，要严格检察管道内是否有细小铁削，沙粒，自检合格后再经业主、监理检查合格，方可进行安装。一般为了避免灰尘、杂物等的再次污染，应立即进行组装。
9.1.1为了提高冲洗效果,应先按“升温冷却曲线”进行冷却和升温，这样可以使管壁上的浮渣和焊皮在热胀冷缩的状态下易于剥落。“升温冷却曲线”见下图。
9.1.2油站本体油循环冲洗时，总进油，事故油，调节油一起参与循环冲洗，以提高油循环的效率。
9.1.3 不进轴承箱润滑油总管油循环冲洗时，用两台润滑油泵同时工作，增大油流速的方法和采用木锤在油管的弯头、三通及焊缝处不断地进行敲击振动，使得管内附着物脱落。
6.2油过滤器的清洗，拆下油过滤器芯，并用塑料布密封保管；检查油过滤器壳体情况，若清洁程度良好，只需用煤油清洗干净后，再用面粉团粘净，涂抹冲洗用油，盖上端盖进行密封。
6.3阀门的抽芯检查，对油管路上的安装阀门要全部进行抽芯检查，若检查情况良好，用煤油清洗干净后，再用面粉团粘净，涂抹冲洗用油，然后安装密封好。若阀门检查情况不好，通过监理、业主相关部门协调解决或更换阀门。
关于大型汽轮发电机润滑油系统油冲洗循环工艺及清洁度控制措施
160YAN JIUJIAN SHE关于大型汽轮发电机润滑油系统油 冲洗循环工艺及清洁度控制措施Guan yu da xing qi lun fa dian ji run hua you xi tong you chong xi xun huan gong yi ji qing jie du kong zhi cuo shi王志星近些年，由于一些安装单位施工人员对汽轮机油系统清洁度认识不足，施工中过程控制重视不够，一些新投产的机组曾多次发生磨瓦、磨轴事故，严重威胁着机组的运行安全。
这不仅给业主造成大量的经济损失，拖延了工期，更会给我们安装单位声誉造成恶劣的影响。
其根本原因就是汽轮机润滑油系统油质不洁。
为了保证机组安全可靠的运行，在机组启动之前必须进行油冲洗循环施工工艺，以消除掉黏附在油系统设备和管道内部的杂质，保证油系统的清洁度。
一、汽轮发电机机润滑油系统油冲洗循环工艺的原理和方案1.油冲洗循环的原理和内容汽轮机润滑油系统是指采用汽轮机主油箱一个油源，共同服务机组运行各个系统的简称。
一般包含汽轮机润滑油系统、汽轮机顶轴油系统、汽轮机密封油系统，油净化系统、补充油系统。
作为汽轮机投运前润滑油清洁度的保障措施之一，油系统冲洗是指油系统利用临时外部动力设备，采用临时措施，使用机组运行的润滑油，对管系分段进行体外短路设备冲洗。
油系统循环是指利用机组自身动力或外部动力设备，按正常参数和系统进行的循环。
2.冲洗方案油冲洗循环方案，一般分三个阶段进行，即反冲洗、正冲洗和油循环，并能以取得较好的效果。
反冲洗，通过大流量设备的接入，对主油泵进出口油管反向运行冲，目的是粗冲洗油系统。
正冲洗的是通过大流量设备的接入，按照油流的方向冲洗各个轴瓦进回油管道，但油不进轴瓦，直至油质达到最低标准。
油循环目的是在正常系统下进行油循环，使油质进一步达到质量标准。
二、汽轮发电机机润滑油系统油冲洗循环工艺及清洁度控制措施1.油冲洗前措施的准备油系统冲洗采用临时辅助设备如大流量冲洗装置，滤油机等在使用前应进行解体检修与清扫，确认泵、滤油箱、设备联结管道、电加热器等应清洁无杂物，滤网坚固无破损；油系统排烟风机已经试转过，具备运行条件。
汽轮发电机油系统冲洗循环施工技术措施
汽轮发电机油系统冲洗循环施工技术措施一、工程概况：1．简介：XXX电厂一期新建工程2#机组汽轮机选用哈尔XXXX有限公司生产的N300-16.7/537/537-2型，亚临界一次中间再热、单轴、双缸、双排汽凝汽式汽轮机。
本机组油冲洗系统包括轴承润滑油系统、密封油系统、抗燃油系统、顶轴油系统、油处理系统五个部分。
轴承润滑油系统由汽轮机主轴驱动的主油泵、冷油器、盘车装置、油箱、油箱管路及附件、润滑油泵、事故油泵、启动油泵、油位开关、油位指示器、套装油管路、阀门、各种监测仪表等构成。
顶轴油系统由两台柱塞泵、节流阀、单向阀、高压控制器、仪表及管路构成。
油处理系统由主油箱、污油箱、净油箱、油净化装置、输油泵及阀门管路构成。
密封油系统由空侧交流油泵、空侧直流油泵、氢侧交流油泵、氢侧直流油泵、空侧过滤器、氢侧过滤器、密封油箱及油位信号器、油—水冷却器、压差阀、平衡阀、氢油分离箱、各种阀门表计管路等构成。
抗燃油系统由供油系统部分、执行机构部分、危急遮断部分三大部分组成。
2．工程量2．1轴承润滑油系统循环冲洗2．2顶轴油系统循环冲洗2．3油处理系统循环冲洗2．4密封油系统循环冲洗2．5抗燃油系统循环冲洗二、相关资料：1．质量、环境、职业健康安全相关程序。
2．厂家所供图纸及资料。
3．广西XXX设计研究院所供图纸。
4．《电力建设施工及验收技术规范汽轮机组篇》。
5．《火电施工质量检验及评定标准（汽机）》。
6．《电力建设安全规范》《电力安全工作规程》。
7．有关电力建设施工、调试等技术、工艺、质量、安全各方面文件。
三、施工作业前条件要求：1．参加作业人员的资格及要求。
1．1作业人员需经分瓮“汽机专业技术培训”，考试合格后方可上岗。
1．2作业人员施工前经技术、安全交底，对厂家图纸、说明等文件基本掌握，具有一定的工作经验，对安装工程清楚。
1．3作业人员应服从统一分配，对工作认真、负责，一丝不苟，实行“谁施工，谁负责”。
1．4作业人员对质量、安全标准了解，施工按技术措施进行，不得随意变更安装要求及有关数据要求。
