4月全国自考电力系统自动装置试题及答案解析
(全新整理)4月全国自考电力系统自动装置试题及答案解析
全国2018年4月高等教育自学考试电力系统自动装置试题课程代码：02304一、单项选择题(本大题共15小题，每小题1分，共15分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1．微机励磁调节器便于实现复杂的控制方式，这是由于其（）A．硬件简单可靠 B.控制功能用软件实现C．显示直观D．硬件的标准化设计2越大时，则强励作用（）A.不变B．可能变弱也可能变强C.越弱D．越强3．负荷吸收的有功功率随频率变化的现象，称为（）A.负荷调节效应B.负荷的暂态频率特性C．负荷的频谱D．负荷的动态频率特性4．当ZZQ-5自动准同步装置的出口电路发出加速脉冲时，同时闭锁了（）A．减速脉冲 B.升压脉冲C.降压脉冲D．合闸脉冲5．在理想灭磁过程中（）A．励磁电流加速衰减，励磁电压不变B．励磁电压加速衰减，励磁电流不变C．励磁电流匀速衰减，励磁电压保持为最大允许值D．励磁电流和电压都匀速衰减6．重合闸复归时间一般取（）A．5~10s B.10~15sC．15~20s D．20~25s7．会引起电力系统频率降低的操作是（）A．切除部分负荷B．减少发电机有功功率输出C.切除双回线路中的一回D．减少发电机无功功率输出18．下列各元件中，一般作主选相元件的是（）A.相电流差突变量选相元件B.阻抗选相元件C．相电流选相元件 D.相电压选相元件9．自动低频减负荷装置的附加级动作延时一般为（）A．1~10s B．10~20sC．20~30s D.30~40s10．影响导前时间脉冲的导前时间的因素是（）A.频率差B.电压差C．相角差D．导前时间脉冲形成电路的参数R，C11．ZZQ-5装置中，电源闭锁电路的作用是（）A.禁止合电源B．禁止关电源C．防止合电源时造成非同步误合闸D．防止关电源时造成非同步误合闸12．系统正常运行状态下，AAT装置中得电动作的继电器是（）A.时间继电器B.信号继电器C．出口继电器D．闭锁继电器13．什么情况下会发生自动重合闸的断路器的“跳跃”现象? （）A．执行元件触点粘接 B.合闸到永久性故障C．执行元件触点粘接且合闸到永久性故障 D.合闸到瞬时性故障14．微机录波装置软件功能模块不包括．．．（）A．装置起动B．录波方式C.波形记录D．报告输出15．虚有差调频法具有的特点是（）A．调节过程中有差，调节结束时无差B．调节过程中有差，调节结束时有差C．调节过程中无差，调节结束时无差D.调节过程中无差，调节结束时有差二、填空题（本大题共10小题，每空1分，共10分）请在每小题的空格中填上正确答案。
2004年4月全国高等教育自学考试电力系统自动装置试题
第⼀部分选择题（共15分） ⼀、单项选择题（本⼤题共10⼩题，每⼩题1.5分，共15分） 在每⼩题列出的四个备选项中只有⼀个是符合题⽬要求的，请将其代码填写在题后的括号内。
错选、多选或未选均⽆分。
1.发电⼚⼚⽤电源切换时，母线失电的时间在0.3秒以内称为（）A.慢速切换B.中速切换C.快速切换D.超快速切换 2.装有三相⼀次⾃动重合闸装置的线路上，发⽣永久性故障，断路器切断短路电流的次数是（）A.⼀次B.⼆次C.三次D.多次 3.由于潜供电流的影响，单相⾃动重合闸的动作时限⽐三相⾃动重合闸的动作时限（）A.长⼀些B.⼀样长C.短⼀些D.不能确定 4.ZZQ—5装置的同步信号灯亮度时对应的相⾓差是（） A.B. C.D. 5.可以根据线性整步电压周期的⼤⼩判别（）A.频率差B.电压差C.相⾓差D.导前时间 6.采⽤全控整流桥逆变灭磁时，励磁绕组能量主要转移给（）A.灭磁开关B.灭磁回路C.晶闸管元件D.励磁电源 7.若上下平移与系统并联运⾏的发电机外特性曲线，将主要改变其（）A.有功功率B.⽆功功率C.电压D.频率 8.⾃动低频减负荷装置动作后稳态频率⼀般恢复到（）A.48.5Hz以上B.49Hz以上C.49.5Hz以上D.50Hz以上 9.频率上升时，电⼒系统负荷总的吸收有功功率将（）A.降低B.不变C.增加D.有时增加，有时降低 10.发⽣下列哪种情况，发电机需要强⾏励磁？（）A.系统频率⼤幅度上升B.机端电压⼤幅度上升C.系统频率⼤幅度下降D.机端电压⼤幅度下降 第⼆部分⾮选择题（共85分） ⼆、名词解释题（本⼤题共7⼩题，每⼩题2分，共14分） 11.⾃动准同步装置 12.明备⽤ 13.整步电压 14.⾃然调差系数 15.励磁系统 16.调频机组 17.积差调频法（同步时间法） 三、填空题（本⼤题共11⼩题，每⼩题1分，共11分） 请在每⼩题的空格中填上正确答案。
错填、不填均⽆分。
18.衡量电⼒系统电能质量的两个重要指标是。

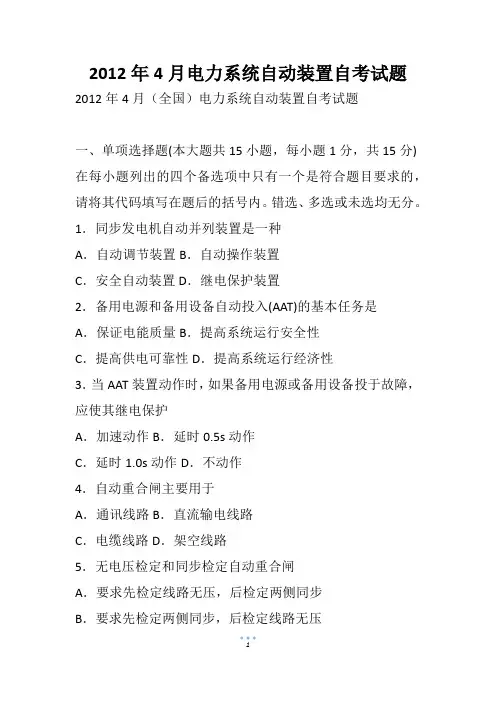

4月电力系统自动装置自考试题(2)
2012年4月电力系统自动装置自考试题2012年4月（全国）电力系统自动装置自考试题一、单项选择题(本大题共15小题，每小题1分，共15分) 在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1．同步发电机自动并列装置是一种A．自动调节装置B．自动操作装置C．安全自动装置D．继电保护装置2．备用电源和备用设备自动投入(AAT)的基本任务是A．保证电能质量B．提高系统运行安全性C．提高供电可靠性D．提高系统运行经济性3．当AAT装置动作时，如果备用电源或备用设备投于故障，应使其继电保护A．加速动作B．延时0.5s动作C．延时1.0s动作D．不动作4．自动重合闸主要用于A．通讯线路B．直流输电线路C．电缆线路D．架空线路5．无电压检定和同步检定自动重合闸A．要求先检定线路无压，后检定两侧同步B．要求先检定两侧同步，后检定线路无压C．要求同时检定线路无压和两侧同步D．对检定线路无压和两侧同步无先后顺序要求6．可以进行并列操作的断路器称为同步点。
发电厂内，一般不作为同步点的断路器是A．同步发电机的断路器B．母线联络断路器C．母线分段断路器D．升压变压器各侧断路器7．准同步并列时产生的合闸冲击电流的大小，取决于断路器两侧电压的A．幅值差B．矢量差C．矢量差的模D．幅值与额定电压的差8．当并列条件中的电压条件和频率条件满足，且发电机电压超前系统电压时，合闸冲击电流的主要成分是A．有功电流，且有功功率为负B．有功电流，且有功功率为正C．无功电流，且无功功率为负D．无功电流，且无功功率为正9．同步发电机的励磁系统主要由以下两部分组成A．励磁电源和励磁自动调节器B．励磁机和励磁变压器C．主励磁机和副励磁机D．同步发电机和励磁变压器10．为同步发电机转子提供初始励磁电流的过程称为“投初励”，需要通过投初励进行起励的励磁方式是A．直流励磁机供电的励磁方式B．交流励磁机经静止二极管供电的励磁方式C．交流励磁机经旋转二极管整流的励磁方式D．自并励励磁方式11．励磁电源会受近距离电网短路影响的励磁方式是A．交流励磁机经静止晶闸管整流的方式B．交流励磁机经静止二极管供电的方式C．交流励磁机经旋转二极管整流的方式D．自并励方式12．三相全控整流桥带大电感负载情况下，控制角为90?时其直流输出电压波形及其与横坐标轴围成的面积，具有以下特点A．波形瞬时值有正有负，正面积比负面积大B．波形瞬时值有正有负，正负面积相等C．波形瞬时值都为正D．波形瞬时值都为负13．6相桥式整流电路输出的直流电压波形在一个工频周期内的波头数是A．3个B．6个C．12个D．24个14．调速系统的迟缓现象，可用迟缓率(或称不灵敏度)ε来描述，实用中迟缓率εA．取值大小与运行无关B．越大对运行越有利C．越小对运行越有利D．取值适中对运行更有利15．故障录波仪录取的故障信息所在时间段是A．故障时刻之前B．故障时刻之后C．故障发生瞬间D．故障时刻之前及故障时刻之后二、填空题(本大题共5小题，每小空2分，共10分)请在每小题的空格中填上正确答案，错填、不填均无分。
《电力系统自动装置》试卷A答案
《电力系统自动装置》课程考试试卷参考答案(A 卷)一、单项选择题（本大题共 10 小题，每小题 2 分，共 20 分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1、DCS 系统是计算机网络技术在工业控制系统发展的产物，整个系统的组成不包括【 B 】A 、上位机B 、工控机C 、数据采集测控站D 、通信线路2、电力系统运行中的主要并列方式为 【 C 】 A 、自同期 B 、非同期 C 、准同期 D 、同周期3、准同步并列条件规定的允许频率差为不超过额定频率的 【 C 】A 、0％—1％B 、0％—5％C 、 0.2％—0.5％D 、2％—5％ 4、滑差角频率s 小于某一值，相当于 【 B 】A 、脉动电压周期s T 小于某一值B 、脉动电压周期s T 大于某一值C 、频率差s f 大于某一值D 、频率差s f 等于某一值5、励磁功率单元向同步发电机转子提供 【 B 】A 、交流电流B 、直流电流C 、交流电压D 、任何电压6、最简单的励磁调节器的调节方式是 【 A 】A 、比例调节B 、微分调节C 、比例微分调节D 、比例积分调节7、最大励磁限制是为 而采取的安全措施。
【 D 】A 、防止发电机定子绕组长时间欠励磁B 、防止发电机定子绕组长时间过励磁C 、防止发电机转子绕组长时间欠励磁D 、防止发电机转子绕组长时间过励磁8、电网中发电机组在调速器的工作情况下是电网的 【 B 】 A 、功率特性 B 、一次调频频率特性C 、二次调频频率特性D 、调节特性9、电力系统的频率和有功功率调节系统，主要的组成环节不包括 【 A 】A 、电容器B 、调速器C 、发电机组D 、电网10、自动低频减载装置是用来解决 事故的重要措施之一。
【 D 】A 、少量无功功率缺额B 、少量有功功率缺额C 、严重无功功率缺额D 、严重有功功率缺额二、填空题（本大题共10小题，每小题 2 分，共 20 分）请在每小题的空白处写出正确答案。
2020年4月全国自考试卷及答案解析电力系统自动装置试题及答案解析
全国2018年4月自考试卷电力系统自动装置试题课程代码：02304一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1．在下列哪种场合，AA T装置才会动作？（）A．工作电源和备用电源均消失B．工作电源和备用电源均正常C．工作电源消失，备用电源正常D．工作电源正常，备用电源消失2．当手动合闸于故障线路上，随即继电保护将其跳开时，则重合闸装置（）A．允许动作一次B．允许动作两次C．动作次数不限D．不允许动作3．一般综合自动重合闸的工作方式有（）A．一种B．两种C．三种D．四种4．在正弦交流电压信号中含有的信息包括（）A．电压幅值、频率和相角B．频率和相角C．相角和电压幅值D．电压幅值和频率5．滑差电压信号经整流滤波后，含有的信息包括（）A．电压幅值差和频率差B．频率差和相角差C．相角差和电压幅值差D．电压幅值差、频率差和相角差6．ZZQ—5装置在电压幅值差和频率差均满足条件时（）A．立即输出合闸脉冲B．等待相角差为零时发合闸脉冲C．按恒定导前时间原则发合闸脉冲D．按恒定导前相角原则发合闸脉冲7．为使无功负荷得到合理分配，两直接并联的同步发电机的外特性（）A．都应当非常平缓B．都应向右上翘C．都应当是线性的D．都应向右下倾，且完全重合8．欲平移同步发电机的外特性曲线，需改变（）A．调差系数的大小B．调差系数的正负C．发电机基准电压D．强励倍数9．继电强励装置的动作电压应（）1A．小于额定电压B．大于额定电压C．小于等于额定电压D．大于等于额定电压10．电力系统出现较大有功缺额并立即切除部分负荷后，一定会出现的现象是（）A．频率上升B．频率变化率减缓C．频率不升不降D．频率继续下降11．为提高励磁响应速度，交流主励磁机的频率一般为（）A．50Hz B．100HzC．400Hz D．1000Hz12．同步发电机灭磁时，不能．．采用的方法是（）A．断开励磁电流回路B．逆变灭磁C．励磁绕组对非线性电阻放电D．励磁绕组对固定电阻放电13．具有速度变动率δ>0的调速系统，其静态特性曲线是一条（）A．单调上升的直线B．单调下降的直线C．水平直线D．垂直直线14．故障录波装置是一种自动记录故障的装置，它是（）A．负荷高峰时投入运行的B．常年投入运行的C．系统出现故障时投入运行的D．系统运行不稳定时投入运行的15．系统频率崩溃的主要原因是（）A．厂用电输出功率随频率下降B．系统振荡C．发电机失磁D．继电保护拒动或误动二、填空题（本大题共5小题，每小题2分，共10分）请在每小题的空格中填上正确答案。
最新4月全国自考电力系统继电保护试题及答案解析
1全国2018年4月自考电力系统继电保护试题课程代码：02302一、单项选择题(本大题共15小题，每小题1分，共15分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.反应故障时电流增大而动作的保护为( )A.低电压保护B.过电流保护C.过负荷保护D.过电压保护2.当限时电流速断保护灵敏度不满足要求时，要考虑( )A.采用过电流保护B.与下一级电流速断保护配合C.与下一级过电流保护配合D.与下一级限时电流速断保护配合3.采用不完全星形接线方式，当遇有Y ，d11接线变压器时，应在保护的中线上再接一个继电器，其作用是为了提高保护的( )A.选择性B.速动性C.灵敏性D.可靠性4.90°接线的功率方向继电器，当b k I I 时，kU 应为( ) A.caU B.bc U C.cb U D.acU 5.零序过电流保护的动作电流应躲过( )A.下一条线路始端三相短路时零序电流滤过器的最大不平衡电流B.下一条线路始端相间短路的最大短路电流C.线路正常运行时的最大负荷电流D.相邻线路零序I 段保护的动作电流6.保护安装处到保护范围末端的线路阻抗称为阻抗继电器的( )A.测量阻抗B.动作阻抗C.整定阻抗D.负荷阻抗 7.反应AB 相间短路的阻抗继电器采用0°接线，正确的是( )A.CB A U I 、B.AB B A U I I 、－2C.A 0A U I 3K I 、D.CAB U I 、 8.阻抗继电器中需要采用记忆回路和引入第三相电压的是( )A.全阻抗继电器B.方向阻抗继电器C.偏移特性阻抗继电器D.上抛圆阻抗继电器9.距离Ⅲ段保护，采用方向阻抗继电器比采用全阻抗继电器的灵敏系数提高了( )A.cos(loa set )倍B.)cos(1loa set 倍 C.set cos 1 倍 D.loacos 1 倍 10.在具有分支电源的电路中，分支系数K b 总是使测量阻抗( )A.增大、保护范围减小B.增大、保护范围增大C.减小、保护范围减小D.减小、保护范围增大11.相差高频保护是比较被保护线路两侧( )A.短路电流相位B.高频电流相位C.负荷电流相位D.21I K I的相位 12.对于Y ，d11接线变压器为保证正常运行时差动回路两臂的电流相等，应使变压器Y 侧电流互感器变比( )A.等于变压器变化n TB.扩大3倍C.减小3倍D.扩大3倍13.对于单侧电源供电的网络，为提高变压器内部故障灵敏度，比率制动型差动继电器的制动线圈应接于( )A.电源侧B.负荷侧C.小电源侧D.各侧14.单继电器式横差保护的原理是( )A.比较不同相的两个支路电流之和B.比较两个支路三次谐波电流之和C.比较一相中两个支路电流之和D.比较两个支路三相电流之和 15.对于大型发电机，反应转子表层过热的主要保护是( )A.低电压起动的过电流保护B.复合电压起动的过电流保护C.负序电流保护D.阻抗保护二、填空题(本大题共23小题，每小题1分，共23分)请在每小题的横线上填上正确答案。
电力系统自动装置试题[卷]和的答案解析
![电力系统自动装置试题[卷]和的答案解析](https://img.taocdn.com/s3/m/9ff7ee475f0e7cd185253633.png)
1.发电机组并入电网后，应能迅速进入状态，其暂态过程要，以减小对电力系统的扰动。
（ C ）A 异步运行，短B异步运行，长C 同步运行，短D同步运行，长2.最大励磁限制是为而采取的安全措施。
（ D ）A 防止发电机定子绕组长时间欠励磁B防止发电机定子绕组长时间过励磁C 防止发电机转子绕组长时间欠励磁D防止发电机转子绕组长时间过励磁3. 当发电机组与电网间进行有功功率交换时，如果发电机的电压落后电网电压，则发电机。
（ C ）A 发出功率，发电机减速B发出功率，发电机增速C 吸收功率，发电机减速D吸收功率，发电机增速4.同步发电机的运行特性与它的值的大小有关。
（ D ）A 转子电流B定子电流C 转速D空载电动势5.自动并列装置检测并列条件的电压人们通常成为。
（ A ）A 整步电压B脉动电压C 线性电压D并列电压6只能在10万千瓦以下小容量机组中采用的励磁系统是。
（ B ）A 静止励磁机系统B直流励磁机系统C 交流励磁机系统D发电机自并励系统7. 自动低频减载装置是用来解决事故的重要措施之一。
（ C ）A 少量有功功率缺额B 少量无功功率缺额C 严重有功功率缺额D严重无功功率缺额8. 并列点两侧仅有电压幅值差存在时仍会导致主要为的冲击电流，其值与电压差成。
（ B ）A有功电流分量，正比 B 无功电流分量，正比C有功电流分量，反比D无功电流分量，反比9.由于励磁控制系统具有惯性，在远距离输电系统中会引起。
（ D ）A 进相运行B高频振荡C 欠励状态D 低频振荡10.容量为的同步发电机组都普遍采用交流励磁机系统。
（ D ）A 50MW以下B 10万千瓦以下C 10万兆瓦以上D 100MW以上11电网中发电机组在调速器的工作情况下是电网的特性。
（ B ）A 功率特性B一次调频频率特性C 二次调频频率特性D 调节特性12.调差系数δ〉0时为调差系数，调节特性为。
（ A ）A 正，下倾B负，下倾C 正，上翘D 负，上翘13.发电机并列操作中，当相角差较小时，冲击电流主要为。
电力系统自动化装置调试与维护单选题100道及答案解析
电力系统自动化装置调试与维护单选题100道及答案解析1. 电力系统自动化的主要目的是（）A. 提高供电可靠性B. 降低运行成本C. 实现智能化管理D. 以上都是答案：D解析：电力系统自动化的主要目的包括提高供电可靠性、降低运行成本以及实现智能化管理等多方面。
2. 以下哪种装置用于测量电力系统中的电压（）A. 电流互感器B. 电压互感器C. 功率变送器D. 频率变送器答案：B解析：电压互感器用于将高电压变换为低电压，以便测量。
3. 电力系统自动化中，遥控是指（）A. 对远方设备进行监视B. 对远方设备进行控制操作C. 对远方设备进行状态检测D. 对远方设备进行参数调整答案：B解析：遥控是对远方设备进行控制操作。
4. 电力系统中用于无功补偿的装置是（）A. 电抗器B. 电容器C. 电阻器D. 变压器答案：B解析：电容器可用于无功补偿，提高功率因数。
5. 以下哪个不是电力系统自动化装置的基本要求（）A. 可靠性B. 快速性C. 经济性D. 复杂性答案：D解析：电力系统自动化装置要求可靠、快速、经济，而不是复杂。
6. 自动重合闸装置的作用是（）A. 提高供电可靠性B. 提高电能质量C. 降低线路损耗D. 平衡三相负荷答案：A解析：自动重合闸装置在故障跳闸后自动重合，可提高供电可靠性。
7. 电力系统调度自动化系统的基本功能不包括（）A. 数据采集和监控B. 自动发电控制C. 电力市场交易D. 设备检修计划制定答案：D解析：设备检修计划制定通常不属于调度自动化系统的基本功能。
8. 远动终端的主要功能是（）A. 数据采集和处理B. 控制命令执行C. 数据传输D. 以上都是答案：D解析：远动终端具有数据采集和处理、控制命令执行、数据传输等功能。
9. 电力系统频率的标准是（）A. 50HzB. 60HzC. 40HzD. 100Hz答案：A解析：我国电力系统频率的标准是50Hz。
10. 以下哪种自动化装置用于电力系统的稳定控制（）A. 励磁调节器B. 调速器C. 安稳装置D. 继电保护装置答案：C解析：安稳装置用于电力系统的稳定控制。
《电力系统自动装置》选择题题库含答案
《电力系统自动装置》题库1.自同步并列操作的合闸条件是（）。
A.发电机已加励磁, 接近同步转速B.电机未加励磁, 接近同步转速C.发电机已加励磁, 任意转速D.发电机未加励磁, 任意转速参考答案: B2.同步并列点待并发电机的电压与电力系统的电压基本相等, 其误差不应超过（）额定电压。
A.2%-5%B.5%-10%C.10%-15%D.15%-20%参考答案: B3.同步并列点待并发电机与电力系统的频率差值要求不超过（）Hz。
A.0.2-0.5B.0.1-0.15C.0.1-0.25D.0.2-0.25参考答案: C4.发电机准同步并列后立即带上了无功负荷(向系统发出无功功率), 说明合闸瞬间发电机与系统之间存在（）。
A.电压幅值差, 且发电机电压高于系统电压B.电压幅值差, 且发电机电压低于系统电压C.电压相位差, 且发电机电压超前系统电压D.电压相位差, 且发电机电压滞后系统电压参考答案: A5.AAT装置低电压继电器的动作电压一般整定为（）可满足要求。
A.额定工作电压的25%B.额定工作电压的50%C.额定工作电压的70%D.应不低于额定工作电压的70%参考答案: A6.AAT装置过电压继电器的动作电压一般整定为（）可满足要求。
A.额定工作电压的25%B.额定工作电压的50%C.额定工作电压的70%D.应不低于额定工作电压的70%7.AAT装置的动作时间为（）。
A.以1-1.5s为宜B.0sC.较长时限D.5s参考答案: A8.应用AAT装置的明备用接线方式是指正常时（）。
A.有接通的备用电源或备用设备B.有断开的备用电源或备用设备C.有断开的工作电源或工作设备D.没有断开的工作电源或工作设备参考答案: B9.要保证重合闸装置只动作一次, 装置的准备动作时间应取（）。
A.0.8～1sB.10～15sC.15～20sD.1～10s参考答案: C10.AAR装置本身的元件损坏以及继电器触点粘住或拒动时, 一次重合闸应动作（）次。
全国4月高等教育自学考试电力系统继电保护试题及答案解析
全国2021年4月高等教育自学测试电力系统继电保护试题课程代码：02302一、单项选择题〔本大题共10小题,每题1分,共10分〕在每题列出的四个选项中只有一个是符合题目要求的,请将其代码填写在题后的括号内.错选、多项选择或未选均无分.1.电流I段保护的灵敏系数通常用保护范围来衡量,其保护范围越长说明保护越〔A.可靠B.不可靠C.灵敏D.不灵敏2.在中性点非直接接地系统中,当发生B相接地短路时,在电压互感器二次开口三角绕组两端的电压为〔〕A. E BB. E BC.、,3E BD. 3E B3.90°接线功率方向继电器的内角a取值为〔〕A.70°B.90°C.60 °D.30 °或45°4.反响接地短路的阻抗继电器接线方式是〔〕A.0°接线B.90°接线C.3U0,3I0D.U P1P K 3I0〔P 代表A、B、C 相〕5.阻抗继电器的精确工作电流是指,当. k= 〔f〕 sen,对应于〔〕A.Z act=0.8Z set 时的电流B.Z act=0.9Z set 时的电流C.Z act=Z set 时的电流D.Z act=1.1Z set 时的电流6.系统发生振荡时,距离出段保护不受振荡影响,其原因是〔〕A.保护动作时限小于系统的振荡周期B.保护动作时限大于系统的振荡周期C.保护动作时限等于系统的振荡周期D.以上都不对7.相差高频保护的核心元件是〔〕A.操作元件B.比相元件C.制动元件D.起动元件8.发电机组纵差动保护对定子绕组匝间短路故障的反响情况是〔〕A.能B.不能C.比率制动型能D.标积制动型能9.利用定子二次谐波电压能反响的故障类型为〔〕A.转子一点接地B.转子两点接地C.定子匝间短路D.定子相间短路10.要求装设逆功率保护的汽轮发电机组容量应为〔〕A.50MW及以上B.100MW及以上C.200MW及以上D.300MW及以上二、填空题〔本大题共20小题,每题1分,共20分〕11.电力系统发生短路时电流将.12.故障和不正常工作情况假设不及时处理,将引起.13.使电磁型过电流继电器返回的最大电流称为继电器的.14.定时限过电流保护又称为.15.为保证电流I段的选择性,其可靠系数K 3的取值范围一般为.ID16.三相完全接线电流保护可以反响各种相间短路和中性点直接接地电网中的.17.在电流保护的根底上加装方向元件的保护称为.18.功率方向继电器的灵敏角〔〔〕sen=o19.在距离保护中,起动元件的作用是.20.比相式偏移特性阻抗继电器的动作条件为.21.阻抗继电器的动作特性在+R轴方向所占面积越大,受过渡电阻的影响.22.距短路点越近的保护,受过渡电阻的影响.23.使纵差动保护的不平衡电流增大的主要原因.24.采用允许信号的主要优点是.25.高频相差保护的操作元件是由操作滤过器和组成.26.变压器励磁通流特点为①含有强烈的非周期分量②含有大量高次谐波③ .27.变压器低阻抗保护的第I段的保护范围包括.28.发电机单继电器式横差动保护中时间继电器KT的动作时限取为.29.发电机高灵敏性纵差动保护TA二次回路断线时发生区外短路,为保护非断线相差动继电器不误动,应满足条件.30.比率制动型发电机纵差动保护的折点制动电流可取I k 0 brk=.三、简做题〔本大题共6小题,每题5分,共30分〕31.什么是限时电流速断保护它与相邻的下一条线路的电流速断保护如何进行配合32.中性点直接接地系统为什么不利用三相相间电流保护兼作零序电流保护,而要单独采用零序电流保护33.阐述距离I、n、出段保护的整定原那么.34.题图所示接法的标积制动式发电机的纵差动保护在外部短路时行为如何发电机1很制动式进苫.,;邢户i：用田35.变压器纵差动保护必须要解决的问题是什么36.发电机外加直流式定子接地保护有何优、缺点四、综合分析题〔本大题共3小题,每题8分,共24分〕37.如下图系统,方向阻抗继电器M安装在P=0.75处〔P=Z M/Z E〕,试分析在系统振荡时,该继电器的动作情况.38.如图网络,各断路器处均装有带方向或不带方向的过电流保护,试计算保护1—4的过电流保护动作时限,并说明在哪些保护上应装设方向元件〔设电源处故障均有瞬动保护〕.39.微机保护的工作过程大致是怎样的五、计算题〔本大题共2小题,每题8分,共16分〕40.如图网络,试计算保护1电流速断保护的动作电流、动作时限及最小保护范围,:K；el 1.2 ,z i=0.4Q/km o41.如下图,各线路均装有距离保护,Z1=0.4Q/km o试对保护1的距离H段进行整定计算.。
电力系统自动装置答案
电力系统自动装置答案一、填空题（每空1分，共30分）1、电力系统自动控制总目标是保证供电质量，提高供电可靠性，实现电力系统安全运行。
2、BZT装置的要求工作母线失压时BZT装置应能动作；工作电源先切，备用电源后投。
3、自动重合闸按功能分为三相自动重合闸、单相自动重合闸、综合自动重合闸。
4、重合闸起动方式有不对应起动方式、保护起动方式，在正常跳闸时将自动重合闸装置闭锁。
5、低频运行的危害有引起系统崩溃，电压崩溃，损害叶片等。
6、防止AFL装置误动作措施有电压闭锁，电流闭锁，滑差闭锁。
7、自动调节励磁装置可以进行恒励磁调节，恒无功功率调节，恒功率因数调节等。
8、励磁调节装置的限制功能有过励限制，低励限制，伏赫限制。
9、非同步重合闸不考虑系统是否同步而自动重合，电气设备可能受到较大的电流冲击，系统可能出现振荡。
10、晶闸管静止励磁装置保护电路由起励，低励，过励单元组成。
二、选择题（每小题2分，共10分）1、当电源断开后能迅速将备用电源投入或设备自动投入到电源上，该设备称为B 。
A.自动重合闸B.备用电源自动投入装置C.励磁调节器D.按频率减负荷装置2、重合闸能把断路器合上，恢复正常的供电，此种故障为A 。
A. 瞬时性故障B.永久性故障C. 无故障D. 过载3、有功功率缺额超出机组调节能力，需切除一定的负荷来维持C 平衡。
A.电压B.电流C.功率D.频率4、在发电厂可以进行并列操作的断路器称为发电厂的 D 。
A.并列点B.解列点C.异步点D.同步点5、用来完成恒无功功率调节、恒励磁电流调节的自动装置称为A 。
A .自动励磁装置B.自动减负荷装置C.备自投装置D.同步发电机自动并列装置三、简答题（每小题10分，共40分）1、明备用和暗备用BZT装置的不同有哪些？失压监视使用的低电压继电器不同；合闸回路使用的闭锁继电器不同；继电保护配合不同。
2、双侧电源线路采用自动重合闸装置应该注意什么问题？故障点的断电时间问题，先跳闸一侧的断路器重合动作，应在故障点有足够的断电时间情况下进行；同步问题，后跳闸的一侧断路器在进行重合闸时，必须保证两电源间的同步条件，或校验是否允许非同步重合闸。
《电力系统自动装置》试题及参考答案
2020秋《电力系统自动装置》(高起专)一、单选题1.最大励磁限制是为（C）而采取的安全措施。
A.防止发电机定子绕组长时间欠励磁B.防止发电机定子绕组长时间过励磁C.防止发电机转子绕组长时间欠励磁D.防止发电机转子绕组长时间过励磁2.发电机组并入电网后，应能迅速进入（C）状态，其暂态过程要（），以减小对电力系统的扰动。
A.异步运行，短B.异步运行，长C.同步运行，短D.同步运行，长3.我国电网的额定频率为（B）A.45HzB.50HzC.55HzD.60Hz4.双电源线路配置重合闸装置除满足基本要求外，还应考虑（D）A.电压幅值B.有功功率匹配C.无功功率匹配D.同步问题5.只反映了断路器两端的相角差特性，而与它们的电压幅值无关的整步电压是（B）A.正弦整步电压B.线性整步电压C.余弦整步电压D.同期整步电压6.为防止断路器多次重合于永久性故障，重合闸装置接线中设置的继电器是（D）A.差动继电器B.阻抗继电器C.方向继电器D.单相继电器7.按提前量的不同，准同期并列装置可分为恒定越前相角和（D）A.恒定越前功率B.恒定越前频率C.恒定越前电压D.恒定越前时间8.电力系统发生有功功率缺额时，系统频率会（C）A.升高B.不变C.降低D.无法判断9.我国电力系统220KV线路的故障类型中，有接近90%的故障是（D）A.三相短路B.两相短路C.两相接地短路D.单相接地短路10.发电机并列操作中，当相角差较小时，冲击电流主要为（A）A.有功电流分量B.无功电流分量C.空载电流分量D.短路电流分量11.能够有效地提高系统稳定的功率极限的装置有（B）A.调速器B.变压器C.继保装置D.励磁调节器12.准同步并列条件规定的允许电压差为不超过额定电压的（B）A.0％--5％B.5％--10％13.为防止断路器多次重合于永久性故障，重合闸装置接线中设置了（C）A.方向继电器B.差动继电器C.防跳继电器D.阻抗继电器14.最简单的励磁调节器的调节方式是（B）A.微分调节B.比例调节C.比例微分调节D.比例积分调节15.调差系数δ〉0时为（）调差系数，调节特性为（A）A.正，下倾B.负，下倾C.正，上翘D.负，上翘16.同步发电机的运行特性与它的（D）值的大小有关A.转子电流B.定子电流C.转速D.空载电动势17.当发电机组与电网间进行有功功率交换时，如果发电机的电压落后电网电压，则发电机（C）A.发出功率，发电机减速B.发出功率，发电机增速C.吸收功率，发电机减速D.吸收功率，发电机增速18.电网中发电机组在调速器的工作情况下是电网的（B）特性A.功率特性B.一次调频频率特性C.二次调频频率特性D.调节特性19.与正弦整步电压最小值所对应的相角差一定等于（A）A.0度B.90度C.180度D.270度720.衡量电能质量的重要指标是（C）A.有功功率、无功功率B.功率因数C.电压、频率和波形D.有功电度和无功电度21.单侧电源线路的自动重合闸的主要特点是（C）A.存在同步问题B.能存在可能不存在同步问题C.不存在同步问题D.以上均不正确22.在励磁调节器中，综合放大单元的输出电压Uc所控制的是（C）A.调差单元B.测量比较单元C.移相触发单元D.检测单元23.励磁顶值电压是励磁功率单元在强励时可能提供的最高电压，该值与额定励磁电压之比称为强励倍数，其值一般为（B）A.1.5B.2C.2.5D.324.用于大型发电机组的励磁系统主要是（C）A.直流励磁机B.交流励磁机C.静止励磁D.旋转励磁25.大型发电机的转子励磁回路通常采用整流方式是（A）A.三相桥式不可控整流B.三相桥式半控整流C.三相桥式全控整流D.单相桥式不可控整流26.电力系统运行中的主要并列方式为（C）A.自同期B.非同期C.准同期D.同周期二、多选题1.防止自动低频减载装置误动作的措施有（ABD）A.采用自动重合闸B.引入电压过低闭锁C.引入压力闭锁D.引入频率急剧变化率闭锁E.引入瓦斯保护2.电力系统的频率和有功功率调节系统，主要的组成环节包括（BCDE）A.电容器B.调速器C.发电机组D.电网E.原动机3.半波线性整步电压的组成电路有（ACD）A.相敏电路B.差分电路C.积分电路D.T型滤波器4.自动准同期装置的控制单元有（BCD）A.相角差控制单元B.频率差控制单元C.电压差控制单元D.合闸信号控制单元5.同步发电机的励磁系统一般包括（CD）A.调速器B.调频器C.励磁功率单元D.励磁调节单元6.控制调频器的三种信号的基本形式是（BCD）A.差分B.比例C.积分D.微分7.电力系统自动装置包括（AB）两种类型A.自动调节装置B.自动操作装置C.自动控制装置D.自动监视装置8.负荷的变化必将导致电力系统频率的变化，由于电力系统本身是一个惯性系统，所以对频率的变化起主要影响的是负荷变动的（ABD）第一种分量。
4月全国高等教育自学考试电力系统继电保护试题及答案解析
全国2018年4月高等教育自学考试电力系统继电保护试题课程代码：02302一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1．系统发生不正常运行状态时，继电保护装置的基本任务是( )A．切除所有元件B．切电源C．切负荷D．给出信号2．定时限过电流保护的动作时限采用阶梯原则，目的是为了保证( )A．选择性B．速动性C．灵敏性D．可靠性3．在电流电压联锁速断保护中，正确的说法是A．最大运行方式下，电压元件动作范围缩短，电流元件动作范围伸长B．最大运行方式下，电压元件动作范围伸长，电流元件动作范围缩短C．最小运行方式下，电压元件和电流元件动作范围都缩短D．最小运行方式下，电压元件动作范围缩短，电流元件动作范围伸长4．按90o接线的功率方向继电器，当线路正方向发生相间短路时，若 d=60o，为使继电器动作最灵敏，其内角α应选取( )A．-30o B．30oC．60o D．90o5．中性点经消弧线圈接地电网，通常采用的补偿方式是A．完全补偿B．欠补偿C．过补偿D．电流相应补偿方式6．采用0o接线的阻抗继电器，当内部发生金属性相间短路时，其测量阻抗为( )A．Rg B．Z loaC．Z l l k D．Z1l k+Rg7．在方向阻抗继电器中，记忆回路的作用是( )A．提高灵敏度B．消除正方向出口相间短路的死区C．记忆动作时间D．防止反方向出口短路误动作8．防止过渡电阻影响的方法之一是利用瞬时测量电路，通常加装在( )A．距离I段保护B．距离Ⅱ段保护C．距离Ⅲ段保护D．距离I、Ⅱ段保护9．在校验距离Ⅲ段远后备灵敏系数时，分支系数K b应取( )A．最大值B．最小值C．1 D．010．在具有分支电源网络中，分支系数K b总是( )A．等于0 B．小于1C．等于1 D．大于111．利用动作时间来躲过振荡影响的保护是( )A．距离I段保护B．距离Ⅱ段保护C．距离Ⅲ段保护D．距离Ⅱ、Ⅲ段保护12．一般，国产高频保护装置大多采用( )A．故障时发闭锁信号的工作方式B．长期发允许信号的工作方式C．故障时发跳闸信号的工作方式D．长期发闭锁信号的工作方式13．变压器励磁涌流产生的原因是( )A．u=u m时合闸B．外加电压太高C．铁芯饱和D．不计非周期分量的衰减14．在发电机纵差保护的不平衡电流表达式中，同型系数K st取( )A．1 B．0.5C．0.1 D．015．单继电器式横差保护的原理是( )A．比较不同相的两个支路电流之和B．比较两个支路三次谐波电流之和C．比较一相中两个支路电流之和D．比较两个支路三相电流之和二、填空题(本大题共23小题，每小题1分，共23分)请在每小题的空格中填上正确答案。
4月全国高等教育自学考试电力系统自动装置试题及答案解析
全国2018年4月高等教育自学考试电力系统自动装置试题课程代码：02304一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1．故障录波装置的主要作用不包括．．．（）A．分析评价继电保护及自动装置的性能B．维持电力系统运行稳定性C．实测电力系统参数研究系统振荡D．帮助查找故障点2．电力系统中实际应用得最普遍的安控装置的结构是（）A．集中式B．分布和分层式C．分散和分布式D．综合式3．微机励磁调节器与模拟型励磁调节器构成的主要环节是（）A．相似的B．不相似的C．完全不同的D．完全相同的4．采用综合重合闸后，在发生单相接地短路时，断路器的动作状态是（）A．只跳故障相B．跳任一相C．跳三相D．跳其中两相5．自动低频减负荷装置的首级动作频率一般为（）A．47Hz左右B．48Hz左右C．49Hz左右D．49．8Hz左右6．自动准同期装置中，合闸脉冲可以就是（）A．调压脉冲B．调频脉冲C．恒定零相角脉冲D．恒定导前时间脉冲7．自动准同步装置输出调压脉冲作用于待并发电机励磁调节器的（）A．电压测量单元B．电压给定单元C．无功调差单元D．移相触发单元8．全控桥逆变灭磁时，逆变角 一般可以是（）A．0°B．5°C．45°D．90°9．通常调频厂首选（）A．高温高压火电厂B．大库容非丰水期水电厂C．中温中压火电厂D．小库容丰水期水电厂10．线性整步电压的最小值对应相角差为零或为180°的不相关．．．因素是（）A．准同步装置的电路B．发电机电压接线的极性C．系统电压接线的极性D．工作电源的电路11．对线性整步电压最大值的大小有影响的因素是（）A．发电机电压B．系统电压C．发电机与系统的电压差D．工作电源电压12．当系统频率低于额定频率时，为恢复系统频率到额定值应（）A．增加发电功率B．减少发电功率C．增加励磁电流D．减少励磁电流13．AA T装置动作的动作条件是（）A．工作电源有压，备用电源无压B．工作电源无压，备用电源无压C．工作电源有压，备用电源有压D．工作电源无压，备用电源有压14．检查平行线路有电源的自动重合闸的动作条件是（）A．本线路跳闸，另一线路有电流B．单回线运行时C．两回路线路都有较大负荷时D．两线路都有电流15．只存在电压幅值差且Ug<Usys时的合闸冲击电流矢量滞后发电机电压矢量的角度约为（）A．0°B．90°C．180°D．270°二、填空题（本大题共10小题，每空1分，共10分）请在每小题的空格中填上正确答案。
自考试题(电力系统自动装置)
全国2002年4月高等教育自学考试电力系统自动装置试题课程代码：02304第一部分选择题一、单项选择题(本大题共10小题，每小题1.5分，共15分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。
1.衡量电能质量的重要指标是( c )A.有功功率、无功功率B.功率因数C.电压、频率和波形D.有功电度和无功电度2.为防止断路器多次重合于永久性故障，重合闸装置接线中设置了( c )A.方向继电器B.差动继电器C.防跳继电器D.阻抗继电器3.我国电力系统220KV线路的故障类型中，有接近90%的故障是( c )A.三相短路B.两相短路C.单相接地短路D.两相接地短路4.准同步并列条件规定的允许电压差为不超过额定电压的( b )A. 3%～5%B. 5%～10%C. 10%～15%D. 15%～20%5.与正弦整步电压最小值所对应的相角差一定等于( a )A. 0度B. 90度C. 180度D. 270度6.具有正调差特性的同步发电机，当输出的无功电流增大时，机端电压( d )A.不变B.增大C.以上两条都有可能D.减小7.励磁绕组上的瞬时过电压，会( c )A.烧坏转子铁芯B.危害系统运行的稳定性C.危害励磁绕组绝缘D.以上三项都有8.自动励磁调节器的强励倍数一般取( d )A. 2—2.5B. 2.5—3C. 1.2—1.6D. 1.6—2.09.在励磁调节器中，若电压测量采用12相桥式整流电路，则选频滤波电路的滤波频率应选为( d )HzA. 50B. 300C. 600D. 120010.机端并联运行的各发电机组的调差特性( d )A.可以为负B.可以为零C.必须为零D.必须为正第二部分非选择题二、名词解释(本大题共7小题，每小题2分，共14分)11.瞬时性故障12.准同步并列13.正弦整步电压14.自并励15.强励倍数16.自动低频减负载装置17.电力系统经济运行三、填空题(本大题共11小题，每小题1分，共11分)18.备用电源和备用设备自动投入装置的动作时间的确定，是以使负荷的停电时间尽可能短为原则，以减少电动机的_______时间。
4月全国电力系统继电保护自考试题及答案解析
全国2019年4月高等教育自学考试电力系统继电保护试题课程代码：02302第一部分选择题（共10分）一、单项选择题（本大题共10小题，每小题1分，共10分）在每小题列出的四个选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1．反应电流增大而动作的保护称为（）A．低电压保护B．过电流保护C．过电压保护D．纵差保护2．在相间电流保护的整定计算公式中考虑继电器返回系数的保护是（）A．电流速断保护B．限时电流速断保护C．定时限过电流保护D．电流电压联锁速断保护3．在中性点非直接接地系统中，为了提高供电的可靠性，反应相间短路电流保护的接线方式应采用（）A．三相完全星接线B．两相不完全星接线C．︒0接线方式D．︒90接线方式4．消除功率方向继电器死区的方法是（）A．采用记忆回路B．引入非故障相电压C．采用电流电压联锁D．加入延时5．方向阻抗继电器的最大灵敏角是可以调节的，调节方法是（）A．改变电抗变压器原边匝数B．改变电抗变压器副边匝数C．改变电压变换器原边匝数D．改变电抗变压器副边线圈中的电阻大小6．采用︒0接线的阻抗继电器，当发生金属性相间短路时，其测量阻抗为（）A．Z I I k+R g B．Z I I kC．Z loa D．R g7．不同动作特性阻抗继电器受过渡电阻的影响是不同的，一般来说，阻抗继电器的动作特性在+R轴方向所占面积愈大，则受过渡电阻的影响（）A．愈大B．愈小C．一样D．不受影响8．系统发生振荡时，距离保护可能会误动作。
一般来讲，越靠近振荡中心受振荡的影响（）A．越小B．越大C．一样D．不受影响9．高频方向保护是利用高频信号比较被保护线路两端的（）A．功率方向B．电流方向C．电压大小D．功率大小110．对比率制动型差动保护灵敏性最不利的情况是（）A．单机送电时内部短路B．单机送电时外部短路C．双侧电源时内部短路D．双侧电源时外部短路第二部分非选择题（共90分）二、填空题（本大题共20小题，每小题1分，共20分）请在每小题的空格中填上正确答案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
全国2018年4月高等教育自学考试
电力系统自动装置试题
课程代码：02304
一、单项选择题（本大题共15小题，每小题1分，共15分）
在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.单相自动重合闸动作时间应比三相自动重合闸时间（）
A.长
B.短
C.相同
D.取决于合闸断路器的类型
2.同步发电机自同步并列方式中，并列合闸前瞬间，发电机机端电压（）
A.取决于励磁电流的大小
B.接近额定电压
C.接近系统电压
D.接近零
3.自动准同步合闸控制电路不包括
．．．（）
A.频差检查单元
B.电压差检查单元
C.导前时间形成单元
D.调差单元
4.AAT装置采用“慢速切换”模式时，厂用电母线失电时间为（）
A.1秒以内
B.1~1.5秒
C.2~2.5秒
D.3秒以上
5.具有正调差特性的发电机，其机端电压随输出无功功率的增加而（）
A.增加
B.降低
C.不变
D.不确定
6.欲平移同步发电机外特性曲线，需要改变（）
A.励磁调节器的基准电压
B.励磁调节器的放大倍数
C.励磁调节器调差系数
D.系统电压
7.三相半控整流桥励磁电路中，整流二极管的个数至少是（）
A.3
B.4
C.5
D.6
8.单机运行的同步发电机，若增加励磁电流则会使（）
A.输出无功功率增大
B.输出有功功率增大
C.机端电压升高
D.发电机频率升高
9.AAT装置应保证只动作一次，是为了防止（）
A.工作电源或设备无法断开
B.备用电源或设备提前投入
C.工作电源或设备多次受故障冲击
D.备用电源或设备多次受故障冲击
10.以高温高压火电厂为主的电力系统的自动低频减载装置的末级动作频率一般为（）
A.45~45.5Hz
B.46~46.5Hz
C.47~47.5Hz
D.48~48.5Hz
11.不满足
．．．重合闸动作条件的是（）
A.保护跳闸
B.误碰断路器跳闸
C.用控制开关跳闸
D.控制开关与断路器位置不对应
1
12.当电力系统出现较小功率缺额时，负荷调节效应（）
A.可以使系统频率恢复到额定值
B.可以使系统频率稳定到高于额定值
C.可以使系统频率稳定到低于额定值
D.不起作用
13.当电力系统出现大量功率缺额时，为了及时有效地阻止系统频率的异常下降，需要
（）A.大量投入负荷 B.大量切除发电机
C.借助低频减负荷装置切除负荷
D.依赖负荷调节效应稳定频率
14.发电厂厂用电系统与电力系统解列的目的是（）
A.保证电厂的安全运行
B.解决系统功率缺额
C.防止系统频率下降
D.防止电力系统振荡
15.下列电力系统自动装置中属于电力系统安控装置的是（）
A.自动重合闸装置
B.自动准同步装置
C.励磁调节器
D.故障录波装置
二、名词解释题（本大题共5小题，每小题3分，共15分）
16.三机容错系统
17.负荷频率调节效应
18.无压检定和同步检定自动重合闸
19.滑差周期
20.暗备用
三、填空题（本大题共10小题，每小题1分，共10分）
请在每小题的空格中填上正确答案。
错填、不填均无分。
21.当备用变压器投入持续性故障时，备用电源断路器上的电流保护应_____________。
22.为适应单相自动重合闸的要求，需要设接地判别元件和_____________元件。
23.目前电力系统中大型汽轮发电机组均采用_____________电液调速器。
24.同步发电机励磁电源要求有足够的调节容量，是指_____________的调节范围要足够大。
25.晶闸管导通之后一般需要在_____________作用下才会截止。
26.当调差系数大于0时，称发电机具有_____________特性。
27.在故障录波器的起动条件中，一般采用负序电压和负序电流反应_____________故障。
28.电力系统自动低频减载装置附加级动作时限一般为_____________秒。
29.只存在电压幅值差时，合闸冲击电流的性质主要是_____________分量。
30.正弦交流信号经零电平检测电路整形成方波信号后，丢失了_____________信息。
四、简答题（本大题共4小题，每小题5分，共20分）
31.什么是电容充电式自动重合闸的复归时间？整定时应考虑哪些因素？
32.简述电力系统频率和有功功率自动调节的必要性。
33.与半波线性整步电压相比，说明全波线性整步电压的优点及其原因。
34.简述微机型励磁调节器的主要性能特点。
五、分析题（本大题共2小题，每小题10分，共20分）
35.什么是同步发电机灭磁？什么情况下发电机需要灭磁？常用灭磁方法有哪些？
36.同一断路器由同一准同期装置控制合闸，每次合闸的合闸误差角是否相同？影响合闸误差角的因素是什么？如何限制合闸误差角？
六、计算题（本大题共2小题，每小题10分，共20分）
37.发电厂两台发电机在额定工况下并列运行，额定电压U N=10.5kV，两台机的额定功率
2
P N1=200MW，P N2=300MW，额定功率因数cosΦN1=cosΦN2=0.8，调差系数K adj1=K adj2=0.05，当系统无功功率减少为该电厂额定无功功率的80%时，求电厂母线电压和两机发出的无功功率分别是多少兆乏。
38.已知同步发电机次暂态同步电抗X''=2欧姆，系统等值电抗Xx=4欧姆，准同步并列时与系统的允许频率差为0.5%，允许相角差为8°，设发电机电压等于系统电压等于10千伏，系统频率为额定频率，求此条件下发电机并列瞬间：
（1）发电机频率范围（Hz）；（4分）
（2）发电机并列冲击电流周期分量有效值范围。
（6分）
3。
