手机按键产品工艺简介

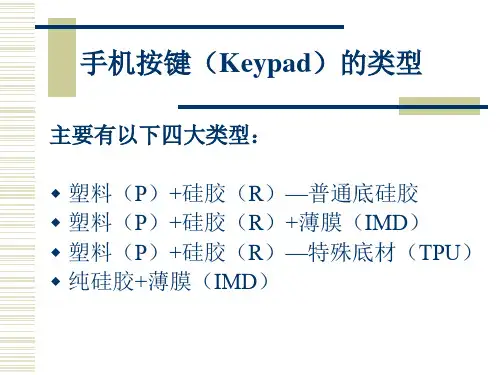

手机按键加工工艺流程与产品介绍(按键)
注塑成型工艺
2、烘干料
原材料一般含有一定的水分，在注塑前需把塑胶料烘干， 否则产品表面产生气泡、银纹注塑不良，甚至会发生高温 时水分解。 烘干温度：ABS ~800C；PC~1200C 时间：2~4hrs
备注：规模大的注塑厂有中央供料系统，进行备料、烘料、供料。
3、设置注塑成型条件 1）成型温度：ABS为2200C～2500C，PC为180～2200C； 2）成型时间（秒模）：从开始注塑到产品出来的时间；
1）薄膜印刷
2）热压成型
3）射出成型
薄膜印刷
薄膜印刷: 將油墨印刷在一層厚度約0.125 mm的Film上
(材質為PC或PET)。 IMD Film
将图案丝印在film的表面上，并在一定温度下使油墨固化
薄膜印刷
针对IMF和IMR，它们的印刷方式不一样： IMF为一片一片film的进行丝印；制程无连续性，
各部件组合
模内贴标签 (IML)
模内装饰 (IMD)
嵌入件封装
模内喷漆
覆膜 (IMD)
多成分/多色工艺
纺织品嵌件 衬膜
06 11/98 152/8843e PP
多色注塑成型简介
二成分注射成型
三成分注射成型
多色/多成分注射成型的工艺类别
双注射 使用机械手转移工件
多色/多成分的注射成型
注射成型组合
三层注射成型
丝印
定义
将油墨通过丝网漏印到塑胶产品表面，以获得各种 花纹图案、功能标记及文字說明，具有良好的装饰性和实 用性。
网板的材料和规格
目前大多使用Βιβλιοθήκη 龙丝网和涤纶丝网。网板的材料
尼龙丝网的优点
1)很高的強度和耐磨性、耐腐蝕性; 2)外表光滑，油墨容易通過； 3)回弹的瞬時速度快。 缺点:伸缩性较大，不適用印刷尺寸精度要求很高的图案。
手机按键生产与开发工艺
手机按键生产与开发工艺引言手机按键是手机外观设计中至关重要的组成部分，它不仅影响手机的外观美观度，还直接关系到用户的操作体验。
手机按键的生产与开发工艺是影响手机按键质量和成本的重要因素。
本文将从手机按键的材料选择、制造工艺和质量控制等方面探讨手机按键的生产与开发工艺。
材料选择手机按键的材料选择直接决定了按键的质感、外观和耐用性。
常见的按键材料有塑料、金属、硅胶等。
塑料按键塑料按键是目前手机按键最常见的材料。
它具有质轻、成本低、色彩丰富等优点。
常用的塑料材料有PC（聚碳酸酯）、ABS（丙烯腈-丁二烯-苯乙烯共聚物）等。
在选择塑料按键材料时，需要考虑到塑料的耐磨性、抗老化性、稳定性等因素，以确保按键质量和使用寿命。
金属按键金属按键具有高档、稳定的特点，给手机带来高质感和豪华感。
常见的金属按键材料有不锈钢、铝合金等。
金属按键制造需要采用冲压工艺，工艺复杂，成本相对较高。
对于高端手机而言，金属按键是常见的选择。
硅胶按键硅胶按键具有耐高温、耐酸碱、柔软耐用等优点。
它可以根据需要设计成各种形状，触感舒适，适合长时间使用。
硅胶按键的生产工艺相对简单，成本低廉，是很多手机按键的首选材料。
制造工艺手机按键的制造工艺主要包括模具制造、注塑成型、涂装和组装等环节。
模具制造模具制造是手机按键生产的关键环节。
首先需要根据设计图纸制作按键的模具。
模具制造需要技术工人利用CNC机床进行切削、电火花加工等工艺步骤，确保模具的精度和质量。
注塑成型注塑成型是将选定材料熔化后注入模具中进行成型的过程。
在注塑成型过程中，需要控制好温度、压力和注塑速度等参数，以确保按键的尺寸和外观质量。
涂装涂装是为了给手机按键增添颜色和保护层。
常见的涂装方式有喷涂、丝印等。
涂装需要在洁净的环境下进行，以确保涂层的平整和附着力。
组装组装是将手机按键与手机主板等组件进行连接的过程。
组装工艺需要保证按键的稳定性和灵敏度，以及按键与主板之间的良好联系，确保按键的正常使用。
手机按键表面处理工艺PPT课件( 29页)
OK键背印
电镀后镭雕
案例分析 ---电镀后镭雕
工艺介绍：ABS注塑后电镀，再用镭雕机 将电镀层镭雕掉，呈现出透明
优点： 水镀按键面上，可以镭雕 各种透光箭头、图案或装饰圈，具 有同双色电镀按键类似的美观效果， 具有模具成本低、图案可随意变动 等优点。
•
6、人性本善，纯如清溪流水凝露莹烁。欲望与情绪如风沙袭扰，把原本如天空旷蔚蓝的心蒙蔽。但我知道，每个人的心灵深处，不管乌云密布还是阴淤苍茫，但依然有一道彩虹，亮丽于心中某处。
•
7、每个人的心里，都藏着一个了不起的自己，只要你不颓废，不消极，一直悄悄酝酿着乐观，培养着豁达，坚持着善良，只要在路上，就没有到达不了的远方！
案例分析 ---金属拉丝电镀后再电泳
工艺介绍： 0.2的铜片，蚀刻出外型，车铣CD纹，进行表面 第一次电镀，再进行电泳 优点：外观非常绚丽、醒目，很薄。 不足：成本很高，耐磨性差较差。
七、讨论
•
5、世上最美好的事是：我已经长大，父母还未老;我有能力报答，父母仍然健康。
•
6、没什么可怕的，大家都一样，在试探中不断前行。
•
9、照自己的意思去理解自己，不要小看自己，被别人的意见引入歧途。
•
10、没人能让我输，除非我不想赢！
•
11、花开不是为了花落，而是为了开的更加灿烂。
•
12、随随便便浪费的时间，再也不能赢回来。
•
13、不管从什么时候开始，重要的是开始以后不要停止；不管在什么时候结束，重要的是结束以后不要后悔。
•
14、当你决定坚持一件事情，全世界都会为你让路。
蒸镀亮面
手机按键的制作工艺大全
手机按键的制作工艺1、生产工艺通用硅胶一般用于镭雕，塑料+硅胶，IMD+硅胶，组装弹性导电薄膜和金属导电薄膜，键面喷涂,可根据美工要求选择多种颜色，根据特殊组装需要,经济实惠镭射雕刻/透光效果：字体透光、提高产品价值薄膜：轻薄/短小、结构精细、装配简易、永不磨损、允许三维设计及变化多样的颜色和图案、该按键可以和聚脂薄膜（或金属）开关、冷光片组装以减少装配时间和成本塑料+硅胶：塑料与硅胶结合可达到柔和的手感及耐磨效果目前多用这种工艺，薄膜+硅胶：特殊表面喷涂或电镀工艺具优质金属感的注塑键帽和硅胶组装产品。
利用P＋R的方法基础上，利用不同的处理也有不同的效果，再设计的时候可以根据需要选择：比如通过溅镀，镜面油印刷或者拉丝等等处理方法溅镀之后的效果，由于镀层薄，要附UV，增强耐磨强度喷涂是一种制作过程，喷漆属于喷涂。
溅镀镀层很薄能够透光，电镀分为水镀和真空镀（水镀有污染但镀层不容易磨损，真空镀被大量采用但镀层容易磨损）。
雷雕就是激光雕刻。
电镀也是喷涂的一种rubber 键制作流程！备料→橡胶压制→喷漆→冲压→镭雕→成品包装1. 备料:其实就是把要制造的原始橡胶块和一些配料(主要是色粉和其他一些配剂,)充分合匀,然后挤压成板状,再切成所需要的条状的橡胶,以供后道压制所用.2. 橡胶压制:这一道可是主要工序,一不小心就会出意外,如果橡胶件的很薄或很窄,就有可能在取下的时撕破(原因可能是橡胶件的壁太薄太窄,当时模温高,大约100℃,所橡胶件太软,强度不够)范类见2024的buzzer的外密封件的一条边就是实例;同时也会有毛边(其后道工序冲压不能冲到的)象成型的这种毛边是去不掉的,3. 喷漆:这也是一道难题,因为那可是外观的要害,一不小心就是废品,一般要喷两道漆,是不同颜色的,以供后面的镭雕用.好来喷完,再来后一道工序.4. 冲压:就是把不要的飞边冲剪掉,留下需要的key,就ok了不过在这一道工序往往会出现冲压的毛边呀,这也是不允许的事呀,一般的大的圆弧边和直边是不会有毛边的,那么是什么地方会产生毛边呢?就是太小圆弧边会产生,多小呢?听说是不要小于0.3mm(没有证实)这一点我想可能对我们的机构工程师在设计rubber part时,要冲压的边的弧度有用呀,好了,在来下一道工序吧!5. 镭雕:就是激光雕刻,就是把搞好的key放平,一般都有制具定位好,然后激光把key上面的一层漆雕掉,调出key上面的字样来,如数字键,就是透明的；如果是两层的漆只雕掉一层,留一层,如ok应答键,和开关键就是的,一个的一层漆是红色的,还有个是兰色的.6. 成品包装:这也没有什么,就是包好,装好出货!有电镀的比如V70的RING，NOKIA8810，PHILIP988（台湾、香港版），镀的亮铬（后者亚铬），其底层是铜。
手机按键工艺94页
热压真空成型
将薄膜通过热压成产品所需的形状；需要模具和 热压机台。 HOT AIR
凸模
HOT AIR
热压真空成型
关键点： 1）工作温度不能太高，否则导致PC/PET 薄膜延伸，丝印 字体/图案变形； 2）有专用定位孔，否则易导致丝印字体/图案会偏位； 3）保压一定时间，防止薄膜收缩变形。 QC检查项目： 1）丝印字体/图案是否变形； 2）字体/图案是否偏位； 3）膜片是否有褶皱、划伤、起泡等？
3、设置注塑成型条件 1）成型温度：ABS为2200C～2500C，PC为180～2200C； 2）成型时间（秒模）：从开始注塑到产品出来的时间；
注塑成型工艺
3）成型压力； 4）射出速度； 5）射出重量； 6）二次射出压力、时间； 7）背压； 8）模温（PC料的模温一般为80～1200C，模温太低将导
图层 保护涂层
背景颜色层
触点结构
P+R产品结构示意图
（丝印、喷涂或不锈钢）
手机按键的表面装饰类型
喷涂 印刷 电镀（水镀和溅镀） 镭雕 IMD 烫金
手机Keypad的工艺流程
热压真空成型 (IMF)
精密3D裁切加工 (IMF)
薄膜射出成型加工 (IMF, IMR)
IMD流程（In-Mold-Decoration)
1）薄膜印刷
2）热压成型
3）射出成型
薄膜印刷
薄膜印刷: 將油墨印刷在一層厚度約0.125 mm的Film上
薄膜印刷
检查项目： 1）首件确认： a）尺寸（包括丝印位置和图案大小）； b）颜色（Pantong色卡或样板）； c）外观（套色是否偏位？毛边？断线？油墨是否均匀？ 图案是否变形？） 2）巡 检（2h/次） a）外观（套色是否偏位？毛边？断线？油墨是否均 匀？图案是否变形？） b）颜色
手机按键工艺介绍
案例分析 ---背印拉丝纹
工艺介绍： 用CNC铣出外型，然后背面丝印CD纹
优点：厚度可以做到很薄，PC片最薄可以使用0.13mm，
（一般取值0.4—0.5）
不足：丝印定位要求高，外观不良较高，外型靠 CNC铣出，所以局部尺寸受限制
案例分析 ---车铣拉丝纹
组装
表面处理：
1、喷涂+镭雕 2、凹坑点漆 3、背面丝印 4、IMD按键 5、水晶按键 6、电镀组合
普通P+R
案例分析 ---喷涂+镭雕
工艺介绍：注塑出来后，喷涂，镭雕、UV保护、组装 优点：最为常用的键盘工艺，成本优势，工艺很成熟 不足：中规中矩，无新意
普通P+R
案例分析 ---印刷按键
工艺介绍：注塑，印刷（多次）、（镭雕)、UV保护、组装 优点：工艺成熟 不足：不良高。字符不能做得太细，透光效果不好控制， 有的会有重影
案例分析 ---金属拉丝电镀后再电泳
工艺介绍： 0.2的铜片，蚀刻出外型，车铣CD纹，进行表面 第一次电镀，再进行电泳
优点：外观非常绚丽、醒目，很薄。
不足：成本很高，耐磨性差较差。
案例分析 ---UV转印按键
工艺介绍：
案例分析 ---IMD按键
工艺介绍： 在film上印出各种符号、图案，进行模内转印，注塑完成图案 优点：永久耐磨、可以达到丝印无法达到的效果，印出更多花样，
更多不同色彩，工序简单。 不足：成本较高，制造不良较高
案例分析 ---水晶按键
工艺介绍： 在注塑时添加特殊色母，荧光粉，用印 刷镜面油墨或蒸镀做背景，可以做出有 水晶效果的按键，具有较强的时尚感。
手机按键产品工艺简介
注射成型中的问题与解决方案
注射成型问题
注射成型过程中可能出现注射压力不足、注射速度过快或过慢、成型温度不合适等问题，导致按键成 型不良。
解决方案
根据原材料的特性，选择合适的注射成型机，并控制好注射压力、注射速度和成型温度等参数；定期 检查和维护注射成型机，确保设备的正常运行；根据实际生产情况，对成型工艺进行不断的优化和改 进。
质量。
生产过程控制
制定详细的工艺流程和操作规 范，确保生产过程中的每个环 节都符合质量要求。
检验环节控制
设立专门的检验岗位，对生产 出的产品进行严格的质量检验 ，确保不合格的产品不流入下 一道工序。
环境控制
保持生产环境的清洁和稳定， 避免灰尘、温度等因素对产品
质量造成影响。
质量问题的处理与反馈机制
手机按键产品的市场现状与发展趋势
随着智能手机的普及和技术的不断发展，手机按键产品的市 场需求量不断增长。
目前，手机按键产品的市场呈现出多样化、个性化、智能化 等特点，未来发展趋势将更加注重用户体验和功能性。
02
手机按键制造工艺流程
原材料的准备与处理
塑胶原料的准备
手机按键是由塑胶材料制成的， 因此需要准备相应的塑胶原料， 如ABS、PC、PMMA等。
对手机按键产品工艺发展的一些个人看法和建议
加强研发投入
为了推动手机按键产品工艺的发 展，企业需要不断加强研发投入 ，探索新的技术和材料，提高生
产效率和产品质量。
关注消费者需求
在研发过程中，企业需要关注消 费者的需求和喜好，以满足消费
者对产品的不同需求和期望。
加强产业链合作
企业需要与供应商、生产商等产 业链上下游企业加强合作，共同 推动手机按键产品工艺的发展和
手机按键产品工艺简介
十. IMD+塑料工艺
十一. IMD+硅胶
工艺简述: 此产品是在传统IMD工艺上作的改进, 其将原来注塑工艺改成油压硅胶的工艺,即在 IMD印刷成型后,直接在KEY型内油压硅胶!
优点:结合了IMD永不磨损和硅胶的柔韧触感两 个优势在一起,使产品无需用P+R组装也可以实 现IMD与硅胶相结合!
缺点:需要采用特殊硅胶,且PC片也需经过特殊处 理才能与硅胶结合,所以工艺相对复杂,成本较高
五. 水电镀镭射切割
优点: 在水镀按键面上，可以镭雕各种透光箭头、 图案或装饰圈，具有同双色电镀按键类似的美观 效果，且具有模具成本低、图案可随意变动等优 点。
缺点:制作工艺相对复杂,良率较低,对电镀流程的 时间控制要求比较严格,同时因ABS原料为乳黄色, 透光性能不如PC的好!
结构要领:1.同喷涂键一样,能做成空心键尽量做 成空心键;2.此类按键一般都有亮雾面之分,请注 意确认及在图纸上注明清楚;
结构要领:1.此类产品能做成空心键尽量做成空 心键,壁厚一般做0.8-1.2,保证壁厚的均匀; 2.KEY型如果类似,防呆首先考虑挂台上长角,如果 客户不允许,也可用背面刻字来防呆,但注意不要 与ARTWORK有冲突;3.产品正面不可有凹槽结构, 即使有,也需要求其宽度大于深度!
一,表面喷涂
工艺简述:背面印刷是效果.也叫水晶按键.
结构要领:1.因此类按键为背面印刷,要求底面为 平面!当然,也有时候会有曲面或斜面要求背印刷, 我们可视情况来判定其可行性,重要的是背面不可 有凹凸结构;2.产品如有挂台设计,挂台尽可能的 做厚,具体可参见设计标准;3.模面要求都是镜面 抛光;4.间隙要求会比喷涂的稍大,因其注塑,冲切 后毛边会较大;5.防呆问题只能考虑挂台上长角, 否则就看如果是字符透光可考虑背面印刷字符防 呆!
硅胶按键成型工艺技术
硅胶按键成型工艺技术硅胶按键成型工艺技术通常分为以下几个步骤：模具制作、原料配制、硅胶注塑、固化、切割和修整、检验和包装。
首先，模具制作非常关键。
硅胶按键的形状和大小决定了所需要的模具，模具的制作一般采用CNC加工或者激光切割技术。
模具制作完成后，需要经过检验，确保模具的尺寸和形状符合要求。
原料配制是硅胶按键成型的重要环节。
根据客户要求，需要配制出符合指定颜色、硬度、耐磨性和耐高温等特性的硅胶原料。
在配制过程中，需要仔细控制原料的比例和混合过程，确保每一批原料具有一致的质量。
硅胶注塑是成型的关键步骤。
在硅胶注塑过程中，需要将预先配制好的硅胶原料注入模具中，并通过挤压或者压缩等方式，将硅胶填充至模具的每一个空腔。
在注塑过程中需要确保硅胶充填均匀，没有气泡和其他缺陷。
注塑完成后，硅胶需要进行固化。
固化一般通过加热或者放置一段时间来完成。
固化的温度和时间需要根据硅胶的特性进行调整。
固化完成后，硅胶按键就形成了初始的形状。
接下来是切割和修整。
在这个步骤中，需要将固化后的硅胶按键从模具中取出，并进行切割和修整，除去多余的硅胶，使其符合设计要求的形状和尺寸。
完成切割和修整后，需要对硅胶按键进行严格的检验。
检验内容包括外观质量、尺寸偏差、硬度和耐磨性等方面。
只有通过了检验的硅胶按键才能进入下一个环节。
最后是包装。
硅胶按键通常采用塑料袋、泡沫箱或者纸盒等方式进行包装，保证产品在运输和储存过程中不受损坏。
总结来说，硅胶按键成型工艺技术包括模具制作、原料配制、硅胶注塑、固化、切割和修整、检验和包装。
每一步骤都需要严格控制质量，确保生产出符合客户要求的硅胶按键。
硅胶按键是一种材料柔软、耐磨且具有良好触感的按键产品，广泛应用于电子产品、家用电器、汽车配件等领域。
硅胶按键的成型工艺技术对于产品质量的保证至关重要，下面将详细介绍每个环节及其相关内容。
模具制作是硅胶按键成型工艺的首要步骤。
模具的设计和制造直接影响到成品的尺寸和形状。
按键结构设计
按键结构设计
按键基本结构
1.悬臂式按键
如上图，此种按键通过固定悬臂达到固定按键的目的。
固定方法采用热熔。
此种按键结构简单，并且容易控制按键间隙。
故最常用。
2.跷跷板式按键
此种按键常为一对，在按键上有2个凸起小柱子，在cover上有相对应的2个“卡位”。
通过塑胶弹性变形，将按键卡在“卡位”里。
按键工作原理与“跷跷板”类似，以按键中间的凸起柱子为轴，旋转实现按键触发。
3.镶嵌式按键
如图，按键被上盖和一个装饰件夹在中间，悬臂做在上盖上。
“P+R”即为PLACTIC+RUBBER,是一种手机上常用的按键工艺。
多为许多按键部在一起。
如上图，有8颗按键，这种情况，多采用
“P+R”工艺。
“P+R”就是把塑胶按键，通过一种专用胶水，粘到RUBBER上。
然后固定RUBBER,以此来固定按键。
按键结构设计
按键基本结构
如上图，此种按键通过固定悬臂达到固定按键的目的。
固定方法采用热熔。
此种按键结构简单，并且容易控制按键间隙。
故最常用。
2.跷跷板式按键
此种按键常为一对，在按键上有2个凸起小柱子，在cover上有相对应的2个“卡位”。
通过塑胶弹性变形，将按键卡在“卡位”里。
按键工作原理与“跷跷板”类似，以按键中间的凸起柱子为轴，旋转实现按键触发。
3.镶嵌式按键
“P+R”即为PLACTIC+RUBBER,是一种手机上常用的按键工艺。
多为许多按键部在一起。
如上图，有8颗按键，这种情况，多采用“P+R”工艺。
“P+R”就是把塑胶按键，通过一种专用胶水，粘到RUBBER上。
然后固定RUBBER,以此来固定按键。
p r按键工艺流程
p r按键工艺流程PR按键是智能手机和计算机键盘上常见的按键之一，它指的是按下按键后可以将指令发送给设备的按键。
下面将介绍PR按键的工艺流程。
首先，PR按键的工艺流程开始于设计阶段。
设计师根据产品的需求和要求，绘制出PR按键的外观和尺寸，确定按键的形状和颜色等参数。
设计师还需要考虑按键的厚度和弹性等特性，以确保按键的使用体验。
接下来是模具制作。
模具是制造PR按键的重要工具，它决定了按键的精度和质量。
根据设计图纸，模具师傅使用数控机床切割金属板材，制作出按键的模具。
然后，模具师傅将模具进行调试，以确保按键的精确度。
模具制作完成后，就可以进行材料选择和制作了。
一般情况下，PR按键由硅胶材料制成。
硅胶具有耐用、柔软、防水和防尘等特性，非常适合制作按键。
材料制作过程中，需要将硅胶原料倒入模具中，并加入硬化剂和颜料，搅拌均匀后，将模具放入高温烘箱中进行硬化。
硬化完成后，按键即可从模具中取出。
然后是印刷工艺。
PR按键通常需要进行印刷，以标注按键上的功能或符号。
印刷工艺主要有丝网印刷和喷墨印刷两种。
丝网印刷是将油墨通过模具绘制所需文字或图案，喷墨印刷是通过喷墨打印机将油墨喷射到按键上。
印刷完成后，需要进行质量检查，以确保印刷质量。
接下来是组装工艺。
PR按键需要与电路板进行连接，因此在制作过程中需要将按键与电路板焊接。
焊接时，工人将按键放置在相应位置，利用热风枪或其他焊接设备，将按键和电路板焊接在一起。
焊接完成后，需要进行功能测试，确保按键的灵敏度和可靠性。
如果通过测试，按键将进行清洗和包装，最终进入出货环节。
最后是出货环节。
按键经过包装之后，需要进行质量检查，并按照客户的要求进行分类和整理。
然后，按键将装箱，标注好货物的数量、型号和目的地等信息，并准备发货。
货物将通过快递或运输公司送达客户。
以上就是PR按键的工艺流程。
从设计、模具制作、材料选择和制作、印刷、组装，到出货，每个环节都需要经过严格的质量控制和检验。
金属按键透光工艺
金属按键透光工艺
金属按键透光工艺通常涉及到在金属表面加工出特定的图案或文字，使得背光可以透过这些图案或文字，从而实现按键的透光效果。
具体如下：
- 镭雕加工：这是一种激光雕刻技术，通过激光在硅胶按键表面形成需要的文字及符号图案。
这种技术一般应用于手机、电子词典键盘及遥控器按键。
在光源充足的条件下，采用镭雕加工工艺的外观与丝印加工按键的外观很相似。
- 金属透光按键制作方法：这种方法包括在一整块金属板上压制成的多个小凸台；在每个小凸台的表面制有透光字符孔，在小凸台背面的凹槽里注有透明树脂；在每个按键透明树脂的底部设有小触头。
透光按键的设计不仅提高了产品的美观性，还增强了用户的使用体验，特别是在低光环境下的使用。
随着科技的发展和消费者对产品外观及功能要求的提高，透光按键的设计和制作工艺也在不断进步，以满足市场的需求。
